MANUAL DE UTILIZADOR CWM2113BK5 Mitsai

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade.

Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

ÍNDICE

1. Instruções de segurança
   1.1. Energia de alimentação
   1.2. Cabo de alimentação e outros cabos 5
   1.3. Humidade e água
   1.4. Limpeza
   1.5. Precauções gerais
2. Utilização e funcionamento
   2.1. Descrição do produto
   2.2. Instruções de funcionamento
   2.3. Manutenção
3. Especificações técnicas
4. Pós-venda
5. Conservação do ambiente

1. INSTRUÇÕES DE SEGURANÇA

ATENÇÃO RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

ATENÇÃO: PARA EVITAR O RISCO DE CHOQUE ELÉTRICO NÃO RETIRE A TAMPA. O INTERIOR NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS PELO UTILIZADOR SOLICITE ASSISTÊNCIA A PESSOAL QUALIFICADO.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorretas, aconselha-se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorreta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

ESTE APARELHO PODE SER USADO POR CRIANÇAS COM 8 ANOS OU IDADE SUPERIOR E POR PESSOAS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA OU CONHECIMENTO SE LHES TIVER SIDO DADA SUPERVISÃO OU INSTRUÇÕES EM RELAÇÃO AO USO DO APARELHO DE UM MODO SEGURO É SE PERCEBEREM OS RISCOS ENVOLVIDOS. AS CRIANÇAS NÃO DEVEM BRINCAR COM O APARELHO. A LIMPEZA E MANUTENÇÃO NÃO DEVEM SER FEITAS POR CRIANÇAS SEM SUPERVISÃO.

Estas instruções também estão disponíveis no www.suporteworten.pt

PT

SUPORTE PARA TV CURVA

1.1. Energia de alimentação

Verifique se a tensão da rede elétrica é compatível com a indicada no aparelho. Caso não corresponda consulte o vendedor ou Serviço de Apoio ao Cliente.

1.2. Cabo de alimentação e outros cabos

Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.

Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente.

Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a uma assistência técnica autorizada para que o substituam.

1.3. Humidade e água

Não utilize o seu aparelho em locais húmidos. Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNDIO OU CHOQUE ELÉTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo, para lavagem).

1.4. Limpeza

Utilize apenas um pano seco e macio para limpar a estrutura exterior.

1.5. Precauções gerais

• Por favor siga as instruções do manual de instruções, que ajuda na instalação e operação adequada deste produto e nas suas caraterísticas avançadas. Guarde as instruções para referência futura.
  • Leia todas as instruções antes de usar o produto.
• As operações de reparação ou manutenção devem ser realizadas apenas pelos revendedores autorizados.
• Quaisquer danos provocados por modificações manuais ao produto não estarão sujeitas a garantia.
• Se este produto for utilizado para outros fins, que não aqueles para os quais foi originalmente desenvolvido, ou se não for corretamente ligado, poderá ficar danificado e a garantia será anulada.
• Este produto foi concebido para ser instalado em paredes com estrutura de madeira e paredes sólidas de cimento.
• Antes de instalar, certifique-se de que a superfície de fixação vai suportar o peso combinado do equipamento e ferragens.
• Nunca exceda a capacidade máxima de peso de 40 kg para evitar falhas no produto ou danos pessoais.
• Este produto só deve ser usado em divisões interiores. A utilização deste produto no

exterior poderá provocar falhas do produto ou danos pessoais.

• Este produto contém peças pequenas que poderão representar um perigo de asfixia se forem engolidas. Mantenha estes artigos afastados das crianças.
• Certifique-se de que estas instruções são lidas e completamente compreendidas antes de proceder à instalação. Se não tiver a certeza de alguma etapa desta instalação, procure a assistência de um técnico de instalação profissional.
• A parede ou superfície de montagem deve ser capaz de suportar o peso combinado do ecrã e do suporte; se não for o caso, a estrutura deverá ser reforçada.
• Deve usar-se equipamento de segurança e ferramentas adequadas. São necessárias no mínimo duas pessoas para efetuar esta instalação. A não utilização de equipamento de segurança poderá provocar danos na propriedade, danos graves ou morte.

2. UTILIZAÇÃO E FUNCIONAMENTO

2.1. Descrição do produto

M4X25MM

A1 (4 PEÇAS)

M5X25MM

A2 (4 PEÇAS)

M6X25MM

A3 (4 PEÇAS)

M8X25MM

A4 (4 PEÇAS)

A5 (4 PECAS)

A6 (4 PEÇAS)

B1 (4 PEÇAS)

B2 (4 PEÇAS)

B3 (4 PEÇAS)

Placa de parede Tampa de plástico Suporte

Nível de bolha de ar magnético amovível

PT

SUPORTE PARA TV CURVA

Também irá precisar de:

2.2. Instruções de funcionamento Passo 1

Tampa de plástico Placa de parede

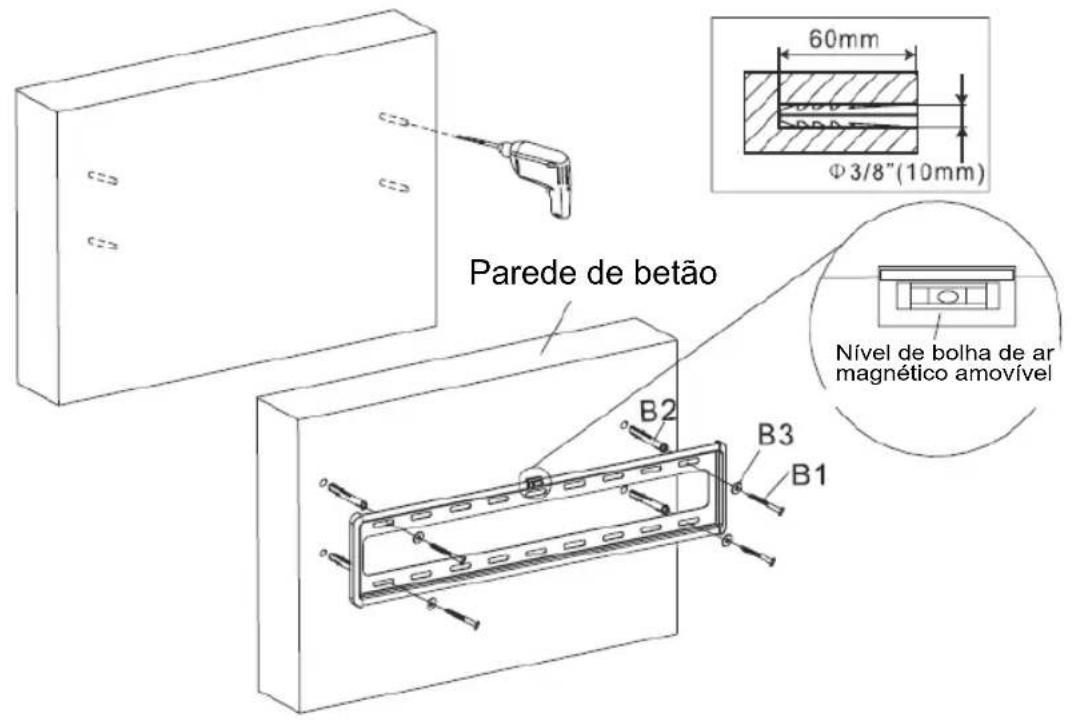

Passo 2A
Montagem em betão

60mm Φ3/8"(10mm) Parede de betão B2 B3 B1 Nível de bolha de ar magnético amovível

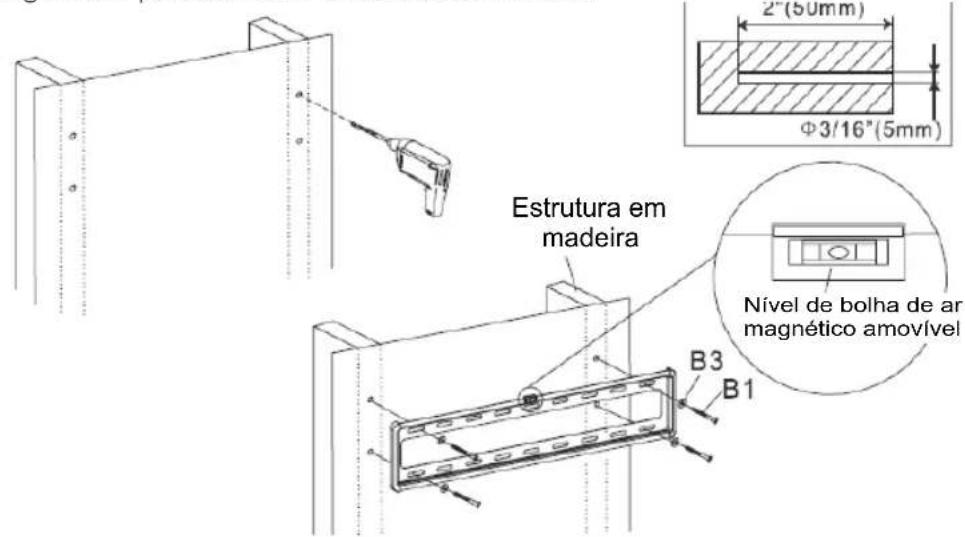

Passo 2B
Montagem em paredes com estrutura de madeira

Estrutura em madeira 2" (50mm) Φ3/16"(5mm) Nível de bolha de ar magnético amovível B3 B1

PT

SUPORTE PARA TV CURVA

Passo 3A

Fixação dos suportes à TV

Para TV com painel traseiro plano

Square washer(A6)

Orifício grande p/ parafusos M8 Orifício médio p/ parafusos M5 e M6 Orifício pequeno p/ parafusos M4

A5 A1-A4 A6

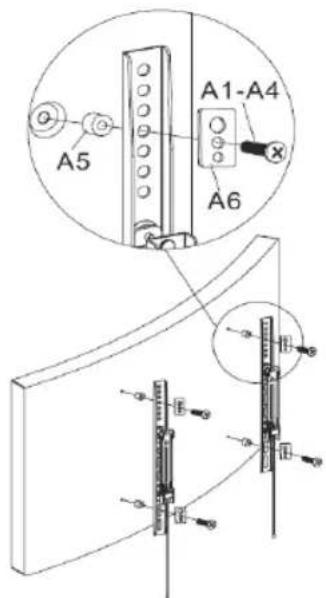

Passo 3B

Para TV com painel traseiro curvo ou acessórios que possam interferir com a instalação

Square washer(A6)

Orifício grande p/ parafusos M8 Orifício médio p/ parafusos M5 e M6 Orifício pequeno p/ parafusos M4

A5 A1-A4 A6

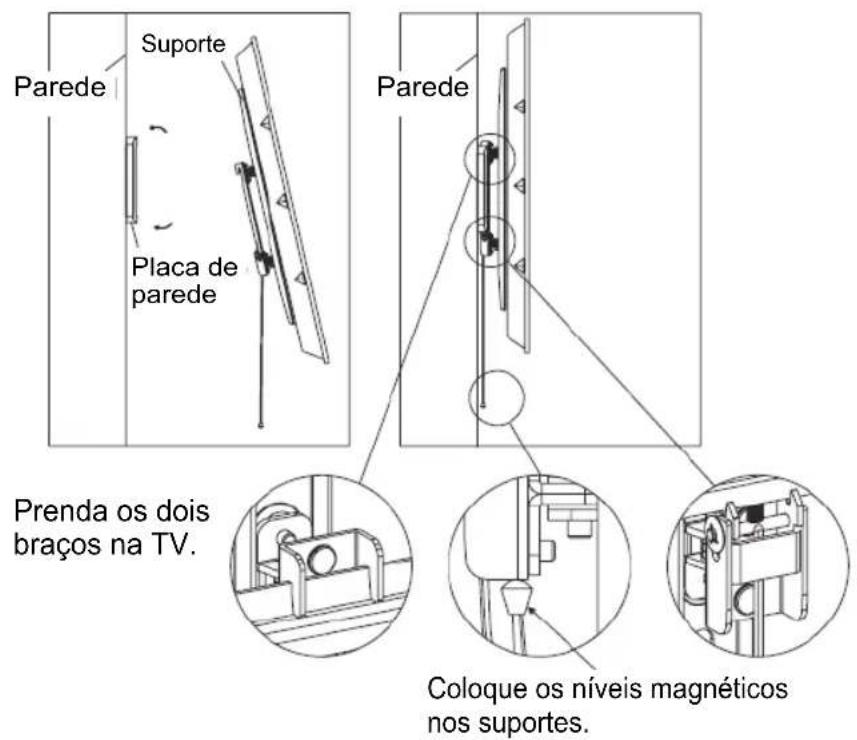

Passo 4
Coloque a TV na placa de parede

Parede Suporte Placa de parede Parede Prenda os dois braços na TV. Coloque os níveis magnéticos nos suportes.

(1) Faça pressão nos suportes depois de os colocar na placa de parede para que encaixem.
(2) Puxe os dois fios em simultâneo para soltar os suportes da placa de parede e poder retirar os suportes

Verifique os elementos de fixação de dois em dois meses e certifique-se de que os parafusos não estão soltos.

3. ESPECIFICAÇÕES TÉCNICAS

TVSIZE 50"-70"

WEIGHT 40KG

VESA

200x200 300x300 400x200 400x300 400x400 500x400 600x400

WALL DISTANCE

4. PÓS-VENDA

A Mitsai concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho – risco de choque elétrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos elétricos deverão ser efetuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores

complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efetuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

5. CONSERVAÇÃO DO AMBIENTE

Com o objetivo de proteger o ambiente tentamos reduzir ao máximo o volume das embalagens, que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Respeite a legislação local relativamente à reciclagem de todos os materiais.

Imported, Produced and Distributed by: Importado, Producido y Distribuído por: Importado, Produzido e Distribuído por: Worten Equipamentos para o Lar, S.A. Rua João Mendonça, No 505 4464-503 Senhora da Hora Portugal
