MANUAL DE UTILIZADOR PSW520ST Mitsai

Manual de Instruções

Caro(a) cliente,

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

Índice

1. Instruções de Segurança 21
   1.1. Precauções Gerais 22
2. Descrição do Produto 22
   2.1. Kit Hardware 22
   2.2. Montagem 23
   2.2.1. Montagem em Estrutura de Madeira 23
   2.2.2. Montagem em Parede de Cimento 24
   2.2.3. Fixação dos Suportes num Ecrã 25
   2.2.4. Montagem do Ecrã Plano
3. Especificações Técnicas 27
4. Pós-Venda
5. Conservação do Ambiente 27

25

27

1. Instruções de Segurança

ATENÇÃO RISCO DE CHOQUE ELECTRICO. NÃO ABRIR.

ATENÇÃO: PARA EVITAR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA. O INTERIOR NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA A PESSOAL QUALIFICADO.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorretas, aconselha-se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorreta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

ESTE APARELHO PODE SER USADO POR CRIANÇAS COM 8 ANOS OU IDADE SUPERIOR E POR PESSÕAS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA OU CONHECIMENTO SE LHES TIVER SIDO DADA SUPERVISÃO OU INSTRUÇÕES EM RELAÇÃO AO USO DO APARELHO DE UM MODO SEGURO E SE PERCEBEREM OS RISCOS ENVOLVIDOS. AS CRIANÇAS NÃO DEVEM BRINCAR COM O APARELHO. A LIMPEZA E MANUTEN-

ÇÃO NÃO DEVEM SER FEITAS POR CRIANÇAS SEM SUPERVISÃO.

Estas instruções também estão disponíveis no www.suporteworten.pt

1.1. Precauções Gerais

• Este produto foi concebido para ser instalado em paredes com estrutura de madeira e paredes sólidas de cimento.
• Antes de instalar, certifique-se de que a superfície de fixação vai suportar o peso combinado do equipamento e hardware.
• Nunca exceda a capacidade máxima de peso.
• Este produto só deve ser usado em divisões interiores. A utilização deste produto ao ar livre poderá provocar falhas do produto ou danos pessoais.
• Este produto contém peças pequenas que poderão representar um perigo de asfixia se forem engolidos. Mantenha estes produtos afastados das crianças.
• Certifique-se de que estas instruções são lidas e completamente compreendidas antes de proceder à instalação. Se não tiver a certeza de alguma etapa desta instalação, procure um instalador profissional para assistência.
• A parede ou superfície de montagem deve ser capaz de suportar o peso combinado do ecrã e do suporte; se não for o caso, a estrutura deverá ser reforçada.
• Deve usar-se equipamento de segurança e ferramentas adequadas. São necessárias no mínimo duas pessoas para efetuar esta instalação. A não utilização de equipamento de segurança poderá provocar danos na propriedade, danos graves ou morte.

2. Descrição do Produto

2.1. Kit Hardware

Identificação	Quantidade	Descrição
1	1	Placa de parede
2	1	Suporte do lado esquerdo
3	1	Suporte do lado direito
4	1	Barra de bloqueio
5	1	Haste rotativa
A	4	Parafuso M4x12mm
B	4	Parafuso M4x16mm
C	4	Parafuso M5x16mm
D	4	Parafuso M6x16mm
E	4	Junta quadrada
F	4	Parafuso longo
G	4	Bucha de parede
H	4	Junta de parafuso longo

2.2. Montagem

2.2.1. Montagem em Estrutura de Madeira

Use a placa de parede (1) como molde, certifique-se de que está nivelada e marque quatro buracos de montagem ao longo das linhas centrais da estrutura de madeira. Perfure quatro buracos de 3/16" (5mm) de diâmetro com 80mm de profundidade. Nivele a placa de parede (1) e fixe à parede com quatro parafusos longos (F) e quatro juntas (H). Aperte os parafusos firmemente. Não aperte demasiado.

2.2.2. Montagem em Parede de Cimento

Nivele a placa de parede (1) e use a parede como molde para marcar quatro buracos. Perfure quatro buracos de 3/8" (10mm) de diâmetro com 50mm de profundidade. Introduza quatro buchas (G) nos buracos e fixe a placa de parede com quatro parafusos longos (F) e quatro juntas (H). Aperte os parafusos firmemente. Não aperte demasiado.

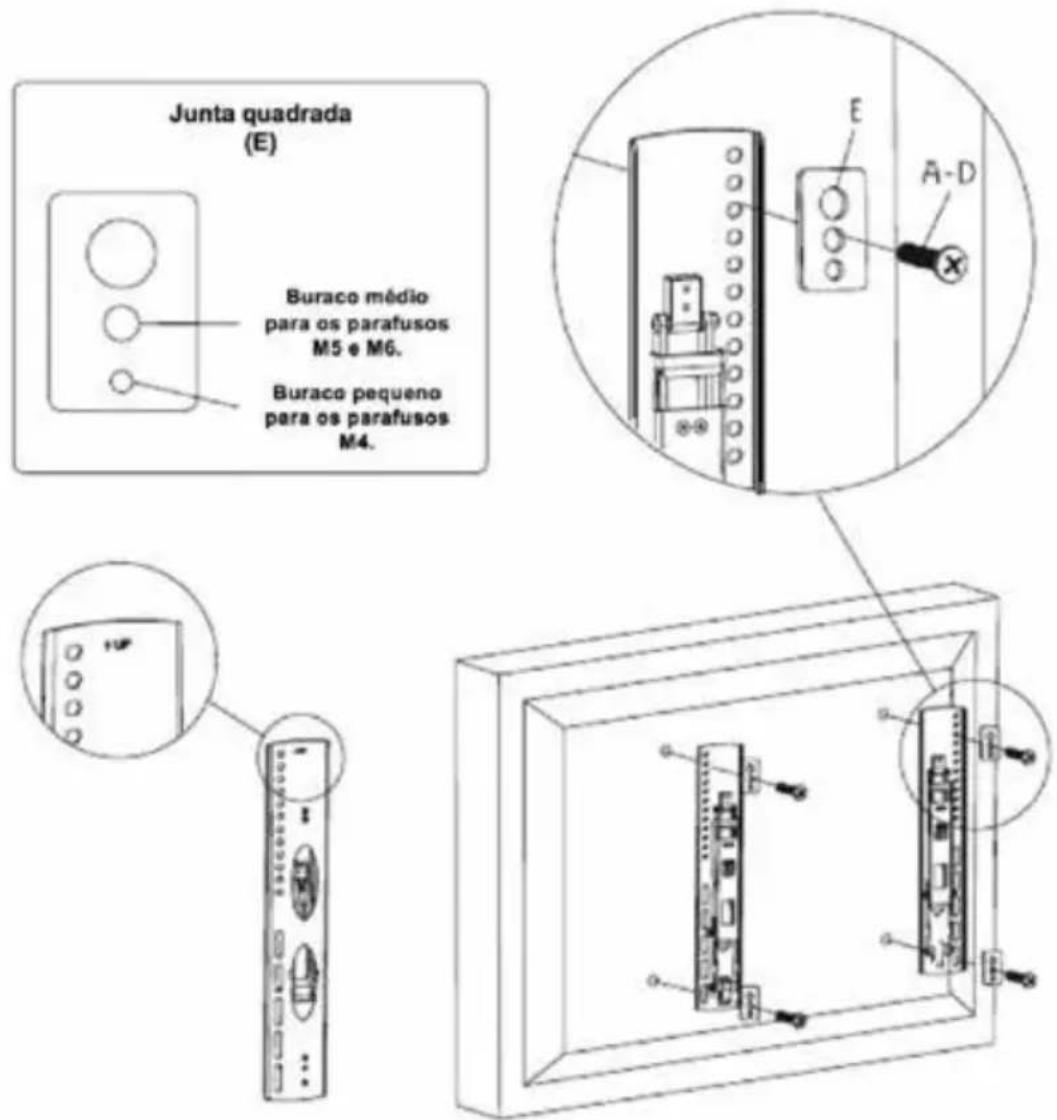

2.2.3. Fixação dos Suportes num Ecrã

Centre o suporte verticalmente na traseira do ecrã. Seleccione os parafusos pequenos (A ou B) ou os médios (C ou D). Fixe o suporte ao ecrã utilizando os quatro parafusos selecionados e as quatro juntas (E) na parte superior e inferior de cada suporte. Aperte os parafusos firmemente. Não aperte demasiado.

Junta quadrada (E) Buraco médio para os parafusos M5 e M6. Buraco pequeno para os parafusos M4.

2.2.4. Montagem do Ecrã Plano

Prenda a parte superior dos suportes (2) na flange superior da placa de parede (1).

Depois deslize o ecrã até encaixar.

Nota: Use sempre um assistente ou equipamento mecânico de levantamento para elevar e posicionar equipamentos pesados em segurança.

2,3 1

Use a barra de bloqueio (4) para impedir que a TV seja removida ou derrubada acidentalmente da placa de parede. Quando trancar a barra metade deverá ser introduzida na placa de parede e poderá usar a haste rotativa (5) para introduzi-la totalmente.

3. Especificações Técnicas

Variação de tamanho da TV: 26" a 47".

Capacidade máxima de peso: 20kg/44lbs.

Bloqueio através da barra de bloqueio na parte inferior.

4. Pós-Venda

A Mitsai concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho – risco de choque elétrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos elétricos deverão ser efetuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efetuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

5. Conservação do Ambiente

Com o objetivo de proteger o ambiente tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.
