MANUAL DE UTILIZADOR PG-R02 Infiniton

Guarde as instruções para referência futura

USO Y ALMACENAMIENTO

ENCENDER LA ESTUFA

Guarde as instruções para referência futura

WARNING SAFETY RULES

PLEASE READ THE FOLLOWING SAFETY RULES PRIOR TO OPERATION OF THE HEATER

FOR YOUR SAFETY

If you smell gas:

Guarde as instruções para referência futura

ADVERTÊNCIAS DE SEGURANÇA

LEIA POR FAVOR AS SEGUINTES NORMAS DE SEGURANÇA ANTES DE UTILIZAR O FOGÃO.

PARA SUA SEGURANÇA

Se sentir cheiro de gás:

1. desligar a entrada de gás para o produto.
2. Extinguir quaisquer chamas abertas.
3. se o odor continuar, contacte imediatamente o seu fornecedor de gás ou o serviço de bombeiros.

PARA SUA SEGURANÇA

1. Não armazenar ou utilizar gasolina ou outros vapores e líquidos inflamáveis nas proximidades deste ou de qualquer outro produto.
2. Não armazenar um botijão de gás que não esteja ligado para utilização nas proximidades deste ou de qualquer outro product.

ADVERTÊNCIA

1) Utilizar ao ar livre ou em áreas amplamente ventiladas.
2) Uma área amplamente ventilada deve ter um mínimo de 25% da área aberta.
3) A área de superfície é a soma da área de superfície das paredes.

ADVERTÊNCIA: A instalação, ajuste, alteração, serviço ou manutenção inadequados podem causar ferimentos ou danos materiais. Ler cuidadosamente as instruções de instalação, operação e manutenção antes de instalar ou fazer a manutenção deste equipamento.

ADVERTÊNCIA

Ler as instruções antes da instalação e utilização.

• Este produto deve ser instalado e a garrafa de gás deve ser armazenada de acordo com os regulamentos em vigor;
• Não obstruir as aberturas de ventilação da caixa do cilindro de gás;
• Não movimentar o produto quando em funcionamento;
• Fechar a válvula no cilindro de gás ou no regulador antes de mover o produto;
• A tubagem ou mangueira flexível deve ser mudada nos intervalos prescritos;
• Utilizar apenas o tipo de gás e o tipo de cilindro especificado pelo fabricante;
• O cilindro de gás utilizado com o fogão de exterior deve cumprir os seguintes requisitos:
• Adquirir apenas botijas de gás liquefeito com estas dimensões necessárias:
  (31,8cm) (diâmetro) x 58cm) (altura) com uma capacidade máxima de 15kg.
• Em caso de ventos fortes, deve ser tomado especial cuidado para garantir que o produto não se incline; manter o produto a pelo menos 1m de distância do cilindro de gás.
• O injector é instalado apenas pelo fabricante.
• Não ligar o botijão de gás directamente ao produto sem um regulador. Utilizar apenas o tipo de gás e o tipo de cilindro especificados nas instruções.
• Em caso de ventos fortes, deve ser tomado especial cuidado para garantir que o produto não se incline; manter o produto a pelo menos 1m de distância do cilindro de gás.
• O injector é instalado apenas pelo fabricante.
• Não ligar o botijão de gás directamente ao produto sem um regulador. Utilizar apenas o tipo de gás e o tipo de cilindro especificados nas instruções.

Um regulador (em conformidade com a norma EN16129:2013 e os regulamentos nacionais) da pressão correcta correspondente à categoria do produto.

Utilizar um regulador de 30 mbar para butano/propano da categoria I3B/P(30). Utilizar um regulador de 30mbar para butano na categoria I3+(28-30/37). Utilizar um regulador de 37mbar para propano na categoria I3+(28-30/37). Utilizar um regulador de 50mbar para butano/propano na categoria I3B/P(50). Recomenda-se a utilização de mangueiras flexíveis aprovadas de acordo com a norma EN16436: 2014.

CONTEÚDO

Avisos 1

Posição e localização da panela 2

Requisitos de gás 2

Teste de fugas 2

Funcionamento e armazenamento 3

Limpeza e manutenção 4

Peças e especificações .... 4

Peças e procedimentos de montagem 6

Lista de verificação de problemas .... 10

ADVERTÊNCIAS

LEIA ATENTAMENTE AS SEGUINTES INSTRUÇÕES DE SEGURANÇA ANTES DE USAR.

• Não utilizar o aquecedor do pátio dentro de casa, pois isto pode causar danos pessoais ou materiais.
• Este aquecedor exterior não se destina à instalação em veículos e/ou barcos de recreio.
• A instalação e reparação devem ser efectuadas por uma pessoa de serviço qualificada.
• Instalação, ajuste e alteração incorrectos podem causar danos pessoais ou danos materiais.
• Não tentar alterar a unidade de forma alguma.
• Nunca substituir ou substituir o regulador por algo que não seja o sugerido pela fábrica. Não armazenar ou utilizar gasolina ou outros vapores ou líquidos inflamáveis na unidade de aquecimento.
• Todo o sistema de gás, mangueira, regulador, piloto ou queimador deve ser inspeccionado para detectar fugas ou danos antes de o aparelho ser utilizado, e pelo menos uma vez por ano, deve ser inspeccionado por um técnico qualificado.
• Todos os testes de fugas devem ser realizados com uma solução de sabão. Nunca utilizar uma chama aberta para testar fugas.
• Não utilizar o aquecedor até que todas as ligações tenham sido testadas quanto a fugas.
• Desligar imediatamente a válvula de gás se for detectado um odor de gás. Se a fuga estiver na ligação mangueira/regulador: Apertar a ligação e realizar outro teste de fuga. Se continuarem a aparecer bolhas, devolva-as ao local de compra da mangueira. Se a fuga estiver na ligação regulador/válvula do cilindro: desligar, voltar a ligar e realizar outro teste de fuga. Se as bolhas ainda aparecerem após várias tentativas, a válvula do cilindro está defeituosa e deve ser devolvida ao local de compra onde o cilindro foi comprado.
• Não transportar o fogão enquanto este estiver em funcionamento.
• Não mover o fogão depois de ter sido desligado até a temperatura ter arrefecido.
• Manter a abertura de ventilação do invólucro do fogão livre e livre de detritos.
• Não pintar o ecrã radiante, o painel de controlo ou o reflector da tampa superior.
• O compartimento de controlo, o queimador e as passagens de ar circulante do fogão devem ser mantidos limpos.
• A limpeza frequente pode ser necessária.
• A botija de gás deve ser desligada quando o aquecedor não estiver a ser utilizado.
• Verificar imediatamente o aquecedor se ocorrer alguma das seguintes situações:

O fogão não atinge a temperatura.

O queimador faz um ruído alto durante a utilização (um ligeiro ruído é normal quando o queimador é desligado).

Odor a gás juntamente com uma extrema inclinação amarela das chamas do queimador.

O conjunto regulador/mangueira de gás deve estar localizado fora do caminho onde as pessoas podem tropeçar nele ou na área onde a mangueira não está ligada.

área onde a mangueira não está sujeita a danos acidentais.

Quaisquer guardas ou outros dispositivos de protecção que tenham sido removidos para a manutenção do fogão devem ser substituídos antes de se accionar o fogão. Adultos e crianças devem ser mantidos afastados de superfícies de calor elevado para evitar queimaduras ou ignição do vestuário.

As crianças devem ser cuidadosamente supervisionadas quando se encontram na zona de cozedura.

O vestuário ou outros materiais inflamáveis não devem ser pendurados no aquecedor ou colocados no aquecedor ou perto dele.

Substituir o cilindro de gás numa área bem ventilada, longe de qualquer fonte de ignição, tais como velas, velas, etc.

fontes de ignição como velas, cigarros, outros produtos inflamáveis...

Verificar se a junta do regulador está correctamente posicionada e pode cumprir a sua função como se mostra sua função, como mostra a figura à direita;

regulador bombona

Não obstruir os orifícios de ventilação na caixa do cilindro;

Cortar o fornecimento de gás na válvula ou regulador do cilindro após a sua utilização;

Em caso de fuga de gás, o produto não deve ser utilizado.

Em caso de fuga de gás, o aparelho não deve ser utilizado ou, se for ligado, o fornecimento de gás deve ser interrompido e o produto investigado e rectificado antes da sua reutilização;

Verificar a mangueira pelo menos uma vez por mês, cada vez que o cilindro é mudado, ou cada vez antes de um longo período de não utilização.

Se apresentar sinais de fissuras, fendas ou outra deterioração, deve ser substituída por uma nova mangueira do mesmo comprimento e qualidade equivalente;

A utilização deste produto em áreas fechadas pode ser perigosa e é PROIBIDA;

Leia as instruções antes de utilizar este produto. O produto deve ser instalado em conformidade com as instruções e regulamentos locais.

Para ligação de mangueira e regulador, e ligação de regulador e mangueira, consultar a figura acima.

POSIÇÃO E LOCALIZAÇÃO DO FOGÃO

• Utilizar apenas propano, butano ou as suas misturas.
• O regulador de pressão e o conjunto de mangueiras a utilizar devem estar em conformidade com as normas de código local.
• A instalação deve estar em conformidade com os códigos locais ou, na ausência de códigos locais, com o padrão de armazenamento e manuseamento de gases de petróleo liquefeitos.
• Um cilindro amolgado, enferrujado ou danificado pode ser perigoso e deve ser verificado pelo seu fornecedor de cilindros.
• Nunca utilizar um cilindro com uma válvula danificada.
• Nunca utilizar um cilindro com uma ligação de válvula danificada.
• O cilindro deve estar preparado para permitir a extracção de vapores do cilindro de trabalho.
• Nunca ligar um tanque não regulamentado ao fogão.

CEILING 100 cm 100 cm WALL

• Utilizar apenas propano, butano ou as suas misturas.
• O regulador de pressão e o conjunto de mangueiras a utilizar devem estar em conformidade com as normas de código local.
• A instalação deve estar em conformidade com os códigos locais ou, na ausência de códigos locais, com o padrão de armazenamento e manuseamento de gases de petróleo liquefeitos.
• Um cilindro amolgado, enferrujado ou danificado pode ser perigoso e deve ser verificado pelo seu fornecedor de cilindros.
• ligação do tanque. Nunca utilizar um cilindro com uma ligação de válvula danificada.
• O cilindro deve ser montado de modo a permitir a extracção de vapor em funcionamento.
• Nunca ligar um tanque não regulamentado ao fogão.

TESTE DE FUGA

As ligações de gás do fogão são testadas na fábrica antes do embarque. Deve ser efectuada uma verificação completa da estanqueidade do gás no local de instalação devido a um possível mau manuseamento durante a expedição ou a uma pressão excessiva aplicada ao fogão.

• Preparar uma solução de sabão com uma parte de detergente líquido e uma parte de água. A solução de sabão pode ser aplicada com um frasco pulverizador, pincel ou pano. Aparecerão bolhas de sabão no caso de uma fuga.
• O fogão deve ser verificado com uma lata cheia.
• Certifique-se de que a válvula de controlo de segurança se encontra na posição OFF.
• Ligar o fornecimento de gás.
• No caso de uma fuga, desligar o fornecimento de gás. Apertar quaisquer acessórios com fugas, depois ligar o fornecimento de gás e voltar a verificar.
• Nunca faça o teste de fugas enquanto fuma.

UTILIZAÇÃO E ARMAZENAMENTO

ACENDER O FOGÃO

A. Abrir completamente a válvula da garrafa de fornecimento de gás.
B.. Pressione e rode o botão de controlo variável para a posição PILOT
C.. Pressionar o botão de controlo variável e manter pressionado durante 60 segundos. Enquanto mantém premido o botão de controlo variável, pressionar várias vezes o botão de ignição até a chama piloto se acender. Soltar o botão de controlo variável depois de a chama piloto se acender.
D. Rode o botão de controlo variável para a posição HI (máximo) e deixe-o aí durante cerca de 5 minuto depois rode novamente o botão variável para mudar para a posição de temperatura desejada.
Nota: É necessário esperar 5 minutos para desligar completamente o aparelho antes de o voltar a ligar.

Variable control knob PILOT OFF LO Igniter IGNITER

A. Rodar o botão de controlo variável para a posição PILOTO.
B. . Em seguida, pressionar e rodar o botão de controlo variável para a posição OFF.
C. . Fechar a válvula da botija de gás para desligar completamente o fogã

ARMAZENAMENTO

A. Fechar sempre a válvula de gás no cilindro após utilização ou em caso de qualquer problema.
D. . Remover o regulador de pressão e a mangueir
E. . Verificar a válvula de gás quanto à sua leveza e danos, se suspeitar de danos, mandá-la substitu pelo seu fornecedor de gás.
F. . Nunca armazenar o cilindro de gás líquido no subsolo ou em locais sem ventilação adequada do a

LIMPEZA E MANUTENÇÃO

• Limpar superfícies poeirentas com um pano macio e húmido. Não limpar o fogão co produtos de limpeza que sejam combustíveis ou corrosivos.
• Remover os detritos do queimador para o manter limpo e seguro para utilização
• Cobrir a unidade do queimador com uma cobertura de protecção opcional quando fogão não estiver a ser utilizado.

PEÇAS E ESPECIFICAÇÕES

813 mm Reflector Ecrã de chama Base do queimador Grelha de entrada de ar Controlador de válvulas de gás Base da caixa de controlo Correio 2003 mm 2222 mm 765 mm Alojamento do tanque Suporte de poste Base 460 mm

A. . Construção e características

• Terraço/jardim de cozinha transportável com caixa de depósito
• Caixa de aço revestida a pó ou de aço inoxidável
• Ligações de mangueiras para gás com braçadeira metálica (tampas de parafuso para a Alemanha)
• Emissão de calor por reflector

B. Especificações

• Utilizar apenas propano, butano ou as suas misturas.
• Potência máxima: 11000 watts
  • Potência mínima: 5000 watts
  Consumo:

Utilizar o regulador apropriado de acordo com a pressão de saída do regulador, como se mostra na tabela acima.

C.. Especificações do inject

• A montagem da mangueira e do regulador deve estar em conformidade com as normas de código local.
• A pressão de saída do regulador deve cumprir a categoria de produto apropriada na Especificação B.
• O produto requer uma mangueira aprovada de 0,6 m de comprimento.

MONTAGEM DAS PEÇAS

Ferramentas necessárias:

• Chave de extremidade aberta 10 & 13 mm
• Chave de abertura regulável (2)
• Alicate de pontas deslizantes de 20 cm de comprimento 23 cm de comprimento
• Chave de fendas Philips c/ lâmina média
• Frasco de solução de sabão em spray para teste de fugas

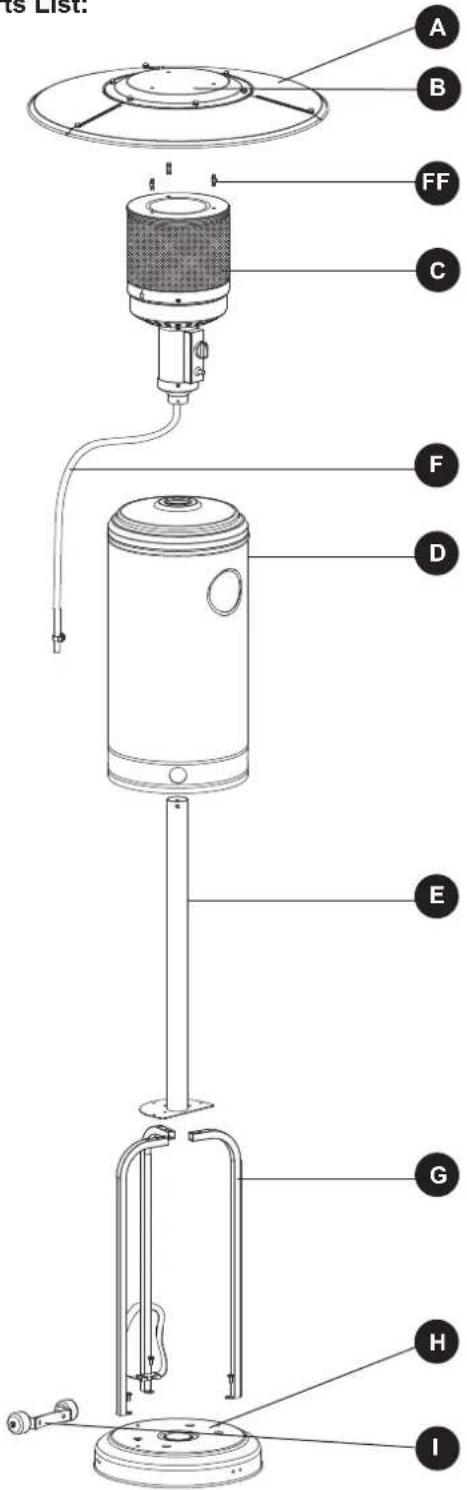

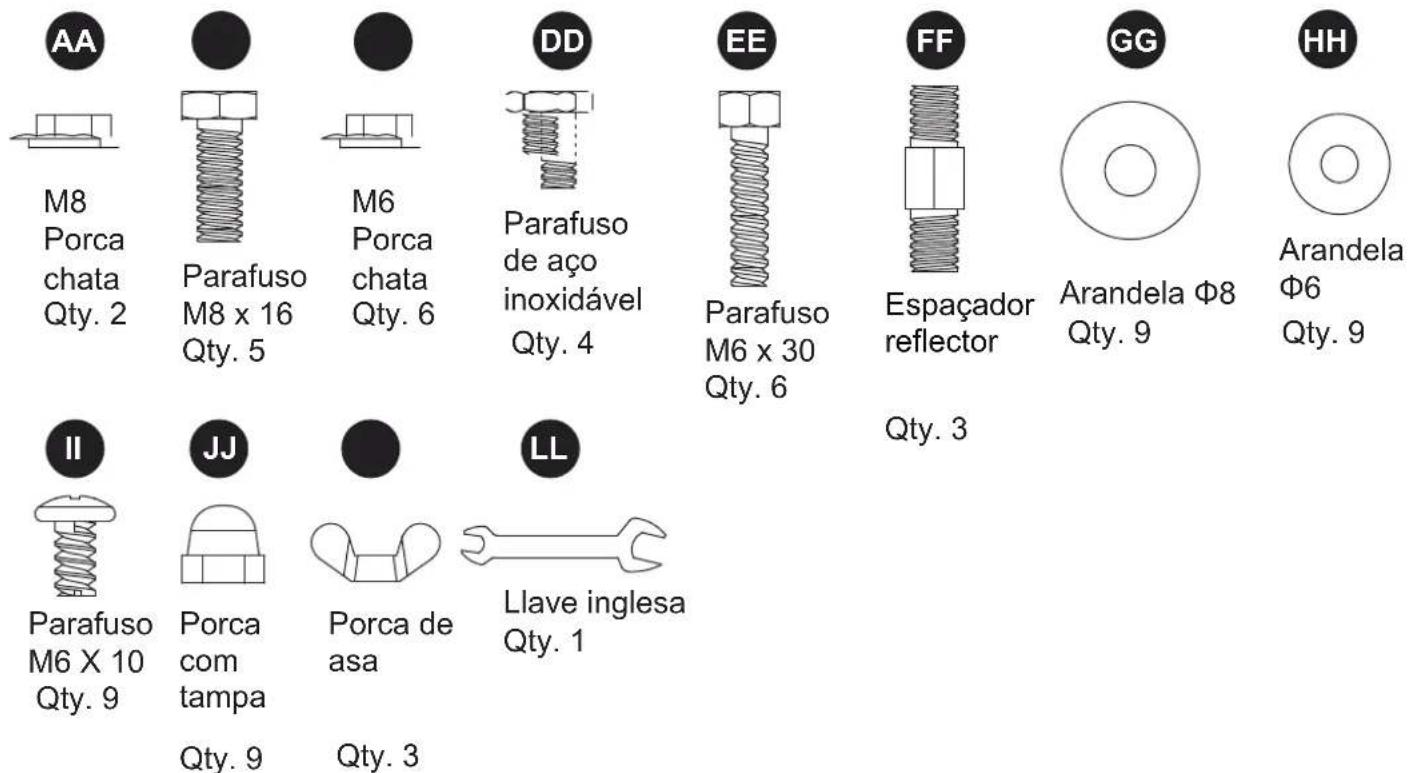

Parts List:

Ferramentas necessárias:

M8

Porca

chata

Qty. 2

Parafuso

M8 x 16

Qty. 5

M6

Porca

chata

Qty. 6

Parafuso

de aço

inoxidável

Qty. 4

Parafuso

M6 × 30

Qty. 6

Espaçador reflector

Arandela Φ8

Qty. 9

Arandela

Φ6

Qty. 9

Parafuso

M6 X 10

Qty. 9

Porca

com

tampa

Qty. 9

Porca de

asa

Qty. 3

Llave inglesa

Qty. 1

Qty. 3

PROCEDIMENTOS DE MONTAGEM

PASSO 1

1-1. Colocar os 3 parênteses dos postes em cada posição na base como mostrado na fotografia.
1-2. Utilizar 3 parafusos médios (M8x16) para unir os parênteses dos postes e o suporte.

STEP 1

2-1. Colocar o poste no topo de 3 parênteses do poste.
2-2. Utilizar 6 parafusos grandes e porcas de flange (M6) para ligar o poste aos 3 parênteses dos postes. Apertar os parafusos e as porcas.

STEP 2

Colocar a caixa do tanque no stand.

STEP 3

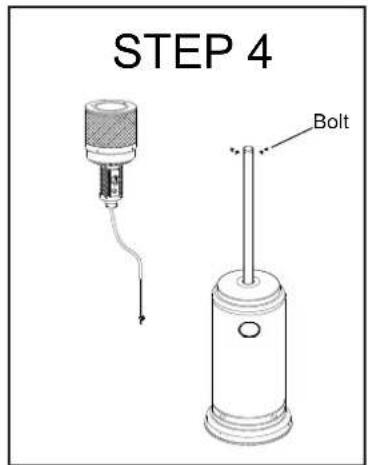

4-1. Retirar os 4 parafusos do queimador.
4-2. Introduzir a mangueira do gás no poste.
4-3. Fixar a unidade do queimador ao poste através dos 4 parafusos.

STEP 4 Bolt

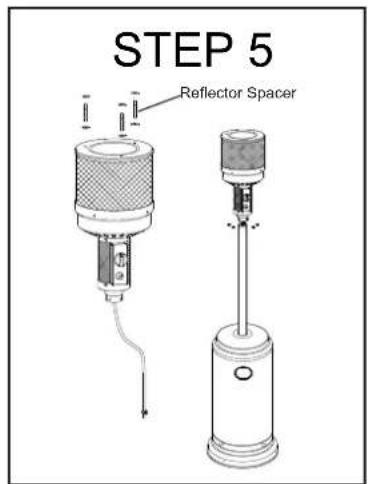

PASSO 5

5-1. Verificar se a ligação do poste vertical e queimador são montados de acordo com as instruções, e todos os parafusos e porcas são apertados.
5-2. Colocar 6 pcs Arruelas Planas Grandes em 3 Espaçadores Reflectores

STEP 5 Reflector Spacer

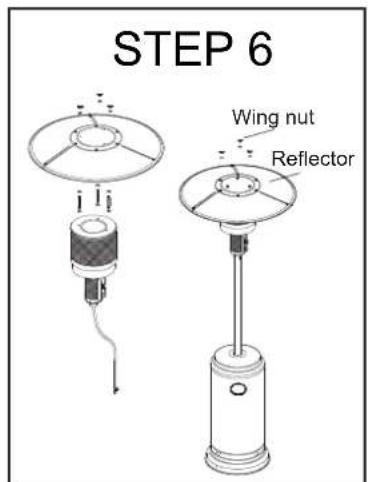

PASSO 6

Fixar o reflector com 3 pcs Grandes Arruelas Planas e 3 pcs Porcas de Asa.

STEP 6 Wing nut Reflector

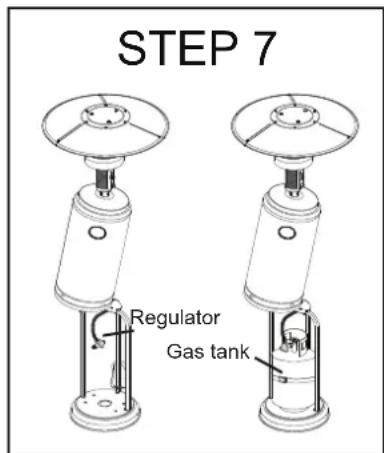

PASSO 7

7-1. Levantar a caixa do tanque e repousá-la na placa do poste.
7-2. Ligar a rosca final da mangueira de entrada de gás ao regulador.
7-3. Ligar o regulador ao tanque de gás e apertá-lo com chave inglesa.
7-4. Colocar o depósito de gás GLP no banco.
7-5. Fixar o cilindro com correia do tanque de gás propano.

LISTA DE VERIFICAÇÃO DE PROBLEMAS

PROBLEMA	CAUSA POSSÍVEL SOLUÇÃO
A luz piloto não acende	A válvula de gás pode ser desligadaGarrafa de gás vaziaAbertura bloqueadaAr no sistema de abastecimentoLigações soltas	Válvula de gás abertaReabastecer o tanque de GPLLimpar ou substituir a aberturaSangrar ar das linhasVerificar todos os acessórios
A luz piloto não fica acesa	Detritos à volta do pilotoLigações soltasTermopar com defeitoFuga de gás em linhaFalta de pressão de gás	Área limpa e sujaApertar as ligaçõesSubstituir o termoparVerificar ligações
O queimador não acende	A pressão é baixaAbertura bloqueadaO controlo não está acesoTermopar com defeitoA montagem de luz piloto é dobradaNão está na localização correcta	Tanque quase vazio. Reencher tanque de GPL.Tanque quase vazio. Reencher tanque de GPL.Retirar e limparLigar a válvulaSubstituir o termoparEncaixar correctamente o pilotoFitalize correctamente e tente novamente.[...]

Caros clientes, para solicitar assistência técnica ou conserto do seu produto Infiniton, você tem nosso site, funcionando 24 horas por dia e 7 dias por semana:

Alternativamente, se desejarem, podem solicitar assistência técnica por e-mail:

[e-mail]

[e-mail]

Para agilizar todos os procedimentos, as seguintes informações devem ser sempre indicadas:

• Nomes e sobrenomes
• Telephone 1
• Telephone 2
• Endereço completo
• Código postal
• População
• Marca
• Modelo de produto
• Número de série
• Falha do produto

Se desejarem, podem solicitar assistência técnica através dos números 958 087 169, disponíveis apenas para produtos da linha branca (exceto micro-ondas autônomo).

CERTIFICACION CE
