MANUAL DE UTILIZADOR EWH 15 VR1.5 TEKA

Manual de Instruções

Termoacumulador elétrico

EWH 15 VR1.5

EWH 30 VR1.5

EWH 50 VR1.5

EWH 80 VR1.5

EWH 100 VR1.5

Por favor leia o manual antes de instalar e utilizar o equipamento

Agradecemos a seleção do nosso termoacumulador elétrico. Por favor leia atentamente este manual antes de utilizar o equipamento e observe corretamente todos os métodos de instalação e uso para um excelente desempenho do seu termoacumulador.

Advertência especial

• Antes de instalar este termoacumulador, verifique e confirme se o elétrodo de terra está corretamente ligado à terra, sem eletricidade. Caso não esteja, este equipamento não pode ser instalado nem utilizado.
• Não utilize tomadas móveis.
• A má instalação e a utilização incorreta deste termoacumulador podem resultar em graves danos pessoais e materiais.

Conteúdo

• Características do produto.... (1)
• Especificações.... (2)
• Breve introdução da estrutura do produto.... (2)
• Métodos de instalação.... (3)
• Utilização...... (5)
• Precauções.... (5)
• Manutenção.... (7)
• Falhas e solução.... (7)
• Esquema elétrico.... (8)

Características do produto

1. Controlo completamente automático: adição automática de água fria, aquecimento automático.
2. Proteção de segurança fiável: múltiplos dispositivos de segurança, como proteção de temperatura extra, fuga de eletricidade, pressão hidráulica muito alta, etc.
3. Depósito interior em esmalte de longa duração: fabricado com a técnica avançada de esmalte do método eletrostático seco, à prova de corrosão, resistente à incrustação e prevenção de fugas.
4. Tubagem de aquecimento projetada com baixa carga térmica: seguro e fiável.
5. Provido de equipamentos duráveis resistentes à corrosão e incrustação.
6. Espuma integral de uretano: bom isolamento térmico, eficiência energética e poupança de energia.
7. Controlador de temperatura: controlo preciso e fiável da temperatura.
8. O intervalo de regulação da temperatura é de 30 a 75°C.
9. Funcionamento simples e fácil.

Especificações

Modelo Volume (litros)	Potência nominal máxima (W)	Tensão (V)	Pressão (MPa)	Temperatura máxima da água (°C)	Classe de isolamento	Grau de proteção
EWH 15 VR15	1500 220 0.75 75 Tipo I	IPX4
EWH 30 VR15	1500 220-240 0.75 75 Tipo I IPX4
EWH 50 VR15	1500 220-240 0.75 75 Tipo I IPX4
EWH 80 VR15	1500 220-240 0.75 75 Tipo I IPX4
EWH 100 VR15	1500 220-240 0.75 75 Tipo I IPX4

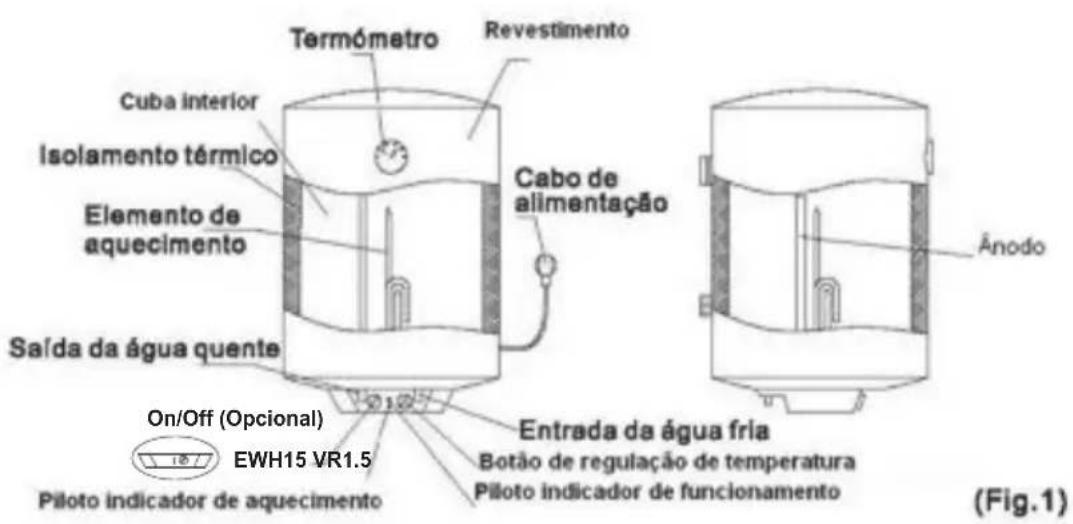

Breve introdução da estrutura do produto

Métodos de instalação

Nota: Para instalar este termoacumulador elétrico, Por favor utilize somente os acessórios fornecidos. Este só pode ser colocado no suporte após confirmar que está firme e seguro. Caso contrário o termoacumulador pode cair da parede, resultando em danos graves quer no equipamento quer em pessoas.

Ao determinar a posição do orifício do parafuso, assegure-se que não há um intervalo inferior a 0.2m no lado direito do termoacumulador, para facilitar a sua manutenção caso seja necessário.

1.Instalação da máquina principal

1.1 Este termoacumulador elétrico de água deve ser instalado numa parede sólida. Se a resistência da parede não suportar a carga igual a duas vezes o peso total do termoacumulador cheio de água, é necessário instalar o suporte especial.

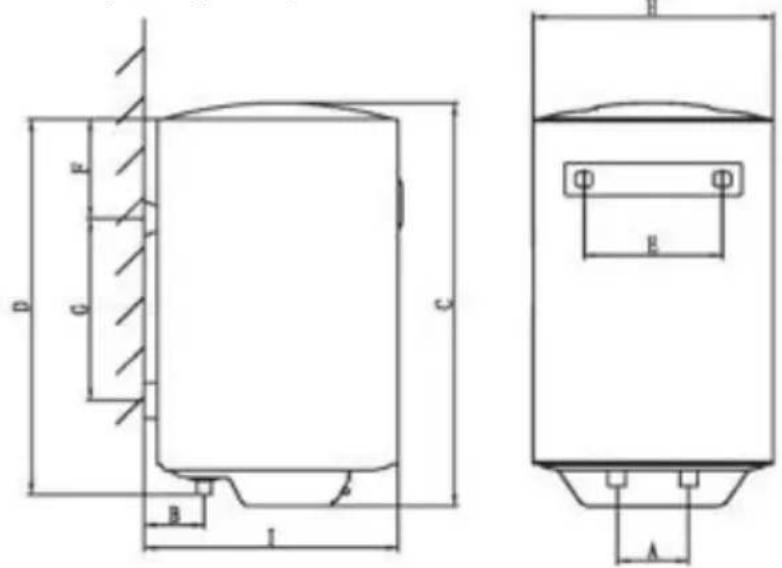

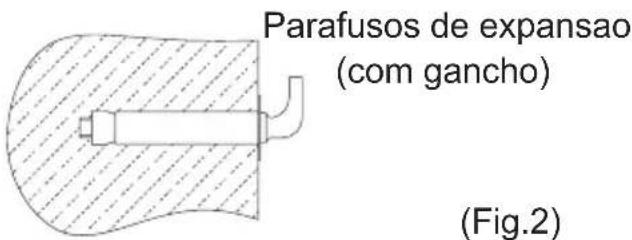

1.2 Depois de selecionar a posição adequada, determine as posições dos dois orifícios de instalação utilizados para os parafusos de expansão com gancho (200mm). Realize dois orifícios com a profundidade correspondente utilizando uma broca de acordo com o tamanho dos parafusos. Insira os parafusos, coloque o gancho para cima, aperte as porcas para fixar firmemente e pendure o termoacumulador (Fig.2).

1.3 Instale na parede a tomada, cujos requisitos são 250V/10A, monofásico, três eléctrodos. Recomenda-se que a tomada fique localizada à direita em cima do termoacumulador. A altura da tomada ao solo não deve ser menor que 1.8 m.

1.4 O termoacumulador pode ser instalado em qualquer local da casa, no entanto, não deve estar exposto ao sol nem à chuva. Com o fim de reduzir as perdas de calor na tubagem, o local de instalação deve estar o mais próximo possivel do local onde vai utilizar a água.

2. Ligação da tubagem

2.1 A dimensão da tubagem é de G 12

2.2 Válvula de segurança de uma via: instale a válvula de segurança na entrada de água do equipamento (Atenção: manter os tubos flexíveis de descarga de água da válvula de segurança inclinados para baixo e para a atmosfera).

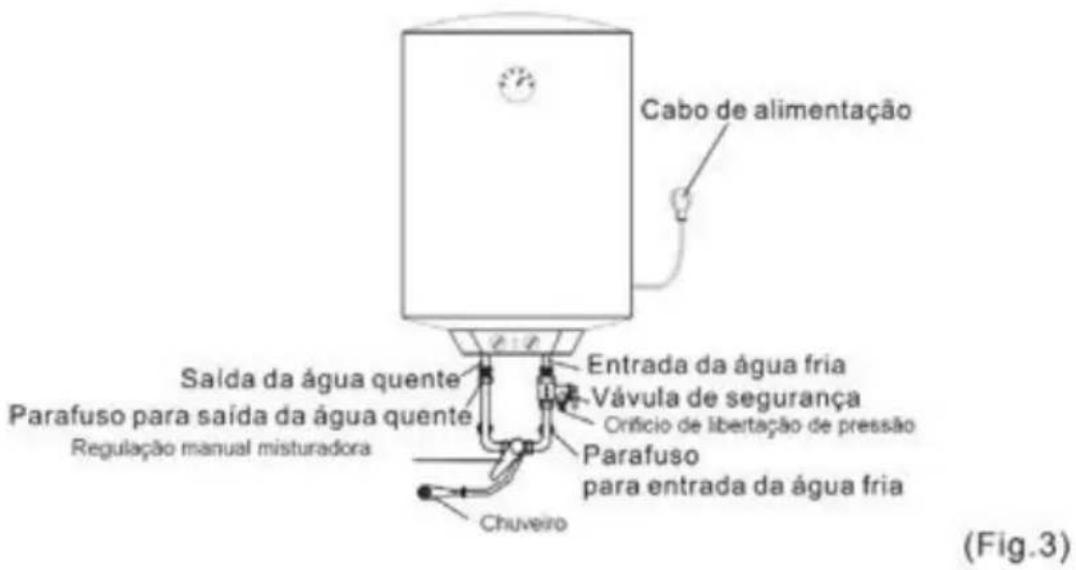

2.3 De modo a prevenir fugas ao ligar os tubos, as juntas de borracha forne-cidas com o termoacumulador têm de ser adicionados no final dos tubos (Fig.3)

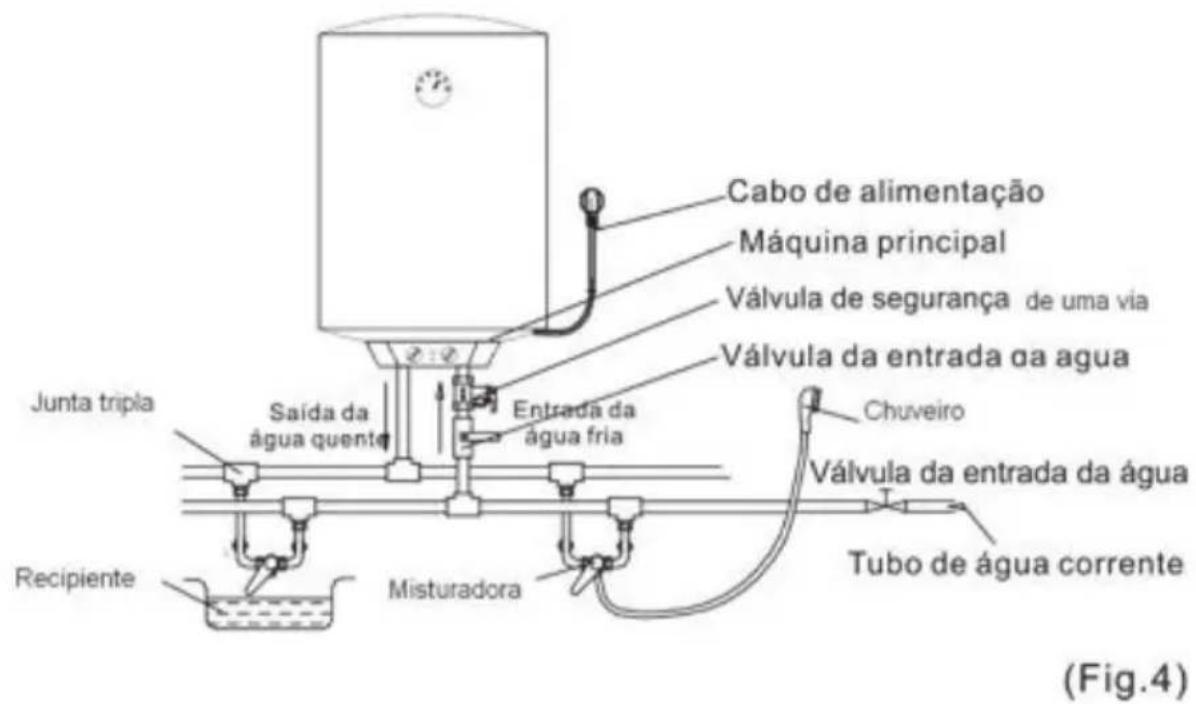

2.4 Se o utilizador quiser efetuar um sistema de fornecimento múltiplo, por favor observe o quadro seguinte (Fig. 4)

Utilização

1. Em primeiro lugar abra uma das válvulas da saída de água do termoacumulador, de seguida abra a válvula de entrada de água. O termoacumulador começa a encher com água. Quando a água sair normalmente através da válvula de saída, indica que o termoacumulador está completamente cheio e a válvula de saída pode ser fechada.

NOTA: Durante o funcionamento normal, a válvula de entrada de água deve estar em posição de aberta.

1. Insira a ficha na tomada, os dois indicadores luminosos acendem.

2. Este termoacumulador controla automaticamente a temperatura. Quando a temperatura da água no interior alcança a temperatura estabelecida (75°C), desliga-se automaticamente e passará ao estado de isolamento térmico. Quando a temperatura da água diminui, liga-se automaticamente para restaurar o aquecimento e não suspender o fornecimento de água quente. Quando a resistência desligar, o indicador de funcionamento também se desligará.

Precauções

1. A tomada deve estar ligada à terra corretamente. A corrente nominal não deve ser inferior a 10A. Quer a tomada, quer a ficha devem ser mantidas secas de modo a prevenir fugas elétricas. Verifique periodicamente se há bom contacto entre a tomada e a ficha. O método de inspeção é o seguinte: insira a ficha na tomada, decorrida meia hora, desligue o termoacumulador e verifique se a ficha está muito quente. Em caso afirmativo (superior a 50°C) ligue a outra tomada pois pode resultar em danos pessoais ou materiais devido a um mau contacto.

2. Nos locais ou paredes onde a água pode salpicar, a altura da instalação da tomada não deve ser inferior a 1.80m.

3. A parede onde o termoacumulador vai ser instalado deverá ter condições para suportar a carga mais que duas vezes o termoacumulador cheio com água, sem deformações e fissuras. Caso contrário, deverão ser adotadas outras medidas de reforco.

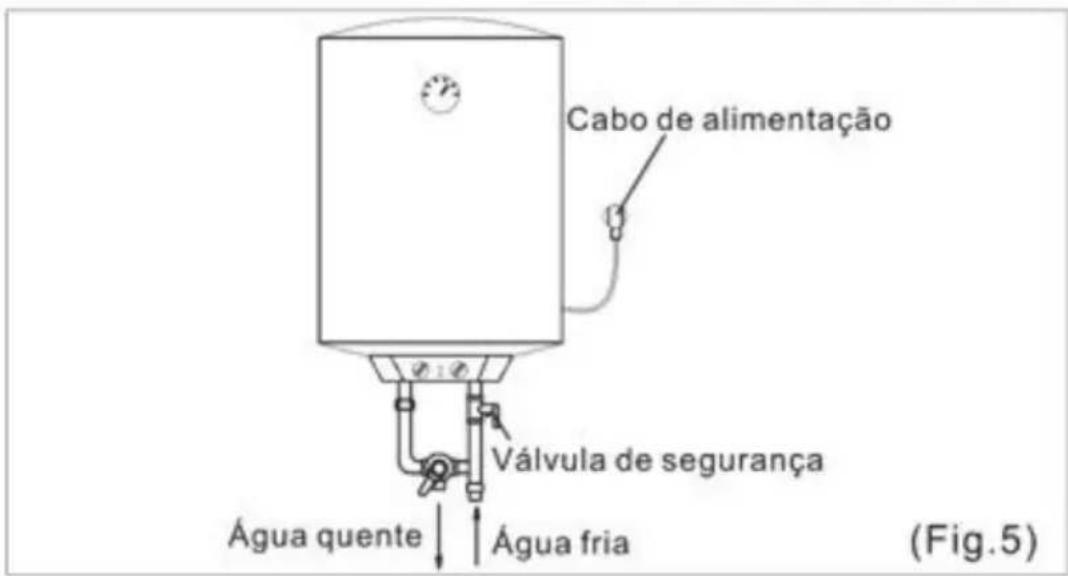

4. A válvula de segurança de uma via deve ser instalada à entrada de água fria do termoacumulador (ver fig.5)

1. Na primeira utilização (ou se está utilizar após a limpeza ou manutenção), o termoacumulador não pode ser ligado até estar completamente cheio de água. Ao encher a água, pelo menos uma das válvulas de saída deve estar aberta para a saída de ar. Esta válvula pode ser fechada após termoacumulador estar cheio de água.

2. Durante o aquecimento poderão ser libertadas gotas de água através do orifício de libertação de pressão da válvula de segurança. Trata-se de um fenómeno normal.

Caso saia muita água, contacte um técnico qualificado. Este orifício não deve ser bloqueado em nenhuma circunstância, caso contrário o termoa-cumulador pode danificar-se resultando em acidentes.

1. O tubo de descarga ligado ao orifício de libertação da pressão deve estar orientado para baixo.

2. Dado que a temperatura da água interior no termoacumulador poder alcançar os 75°C, não a oriente inicialmente para o corpo. Regule para uma temperatura adequada para evitar queimaduras.

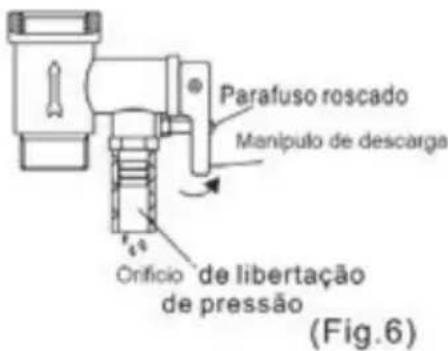

3. Quando drenar a água do tanque interior, pode ser através da saída (desenrosque a porca da válvula de segurança e eleve o manipulo para cima).

4. Se o cabo de alimentação estiver danificado, este deve ser substituído apenas por um técnico qualificado.

5. Se qualquer parte ou componente deste termoacumulador estiver danificado, contacte por favor o nosso Serviço de Assistência Técnica e utilize apenas peças sobressalentes originais da marca.

Manutenção

1. Verifique frequentemente a tomada e a ficha de alimentação de modo a garantir que têm um bom contacto, que têm uma boa ligação à terra e que não há sobreaquecimentos.

2. Se o termoacumulador não for utilizado por um longo período de tempo, especialmente em regiões com temperaturas baixas (inferior a 0°C), de modo a prevenir danos devido à congelação da água no interior do tanque, a água deve ser drenada do seu interior.

3. Antes da instalação do termoacumulador, verifique o nível de dureza da água na sua residência. Para um ótimo funcionamento e durabilidade recomendamos que este nível não exceda os 30ºf.

4. No caso de o nível ser superior a 30º recomendamos a utilização de sistemas descalcificantes alternativos.

5. De modo a garantir que o termoacumulador funcione eficientemente a longo prazo, sugerimos que limpe periodicamente o tanque interior e os depósitos dos componentes do aquecimento elétrico deste termoacumulador.

6. Do mesmo modo sugerimos que verifique periodicamente os materiais de proteção do ânodo (no mínimo uma ver por ano, sendo recomendável a cada seis meses, caso o nível de dureza da água seja muito elevado). Caso seja necessário substitua os materiais danificados.

7. Se o ânodo de magnésio do termoacumulador estiver desgastado ou deteriorado, este deve ser substituído pelo nosso serviço de Assistência Técnica.

8. A limpeza exterior do termoacumulador deve ser efetuada com água e sabão. Em caso algum deverá utilizar produtos abrasivos ou solventes.

9. Se a manutenção for realizada por algum técnico ou organismo estranho ao Serviço de Assistência Técnica oficial da TEKA, deverá justificar mediante a fatura correspondente para efeitos de garantia.

O incumprimento destas condições de conservação e manutenção invalidam a garantia do termoacumulador.

Tipos de água	mg/l	°fH	°dH	°eH
Água branda	≤17	≤1.7	≤0.95	≤1.19
Água levemente dura	≤60	≤6.0	≤3.35	≤4.20
Água moderadamente dura	≤120	≤12.0	≤6.70	≤8.39
Água dura	≤180	≤18.0	≤10.05	≤12.59
Água muito dura	>180	>18.0	>10.05	>12.59

Falhas e solução

Falha Causa Solução
O indicador do aquecimento está ado	Falha no controlador da temperatura	Contacte um técnico qualificado para a reparação
Não sai água da saída de água quente	Não há água da redeA pressão hidráulica é demasiado baixaA válvula de entrada de água não está aberta	Aguarde o regresso do fornecimento de águaUtilize o termoacumulador quando a pressão aumentarAbra a válvula de entrada de água
A temperatura da água é demasiado alta	Falha no sistema de controlo da temperatura	Contacte um técnico qualificado para a reparação
Fuga de água Problemas de vedação nas juntas da tubagem		Vede as juntas corretamente

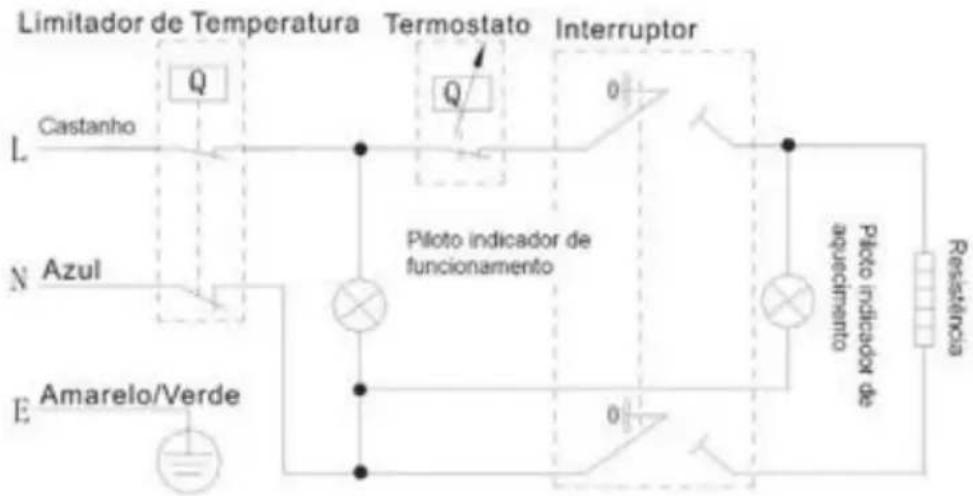

Esquema elétrico

