Tipo de producto	Calentador de agua eléctrico de almacenamiento sellado
Modelo	EWH 15 VR1.5
Marca	Teka
Capacidad	15 L
Potencia nominal	1500 W
Tensión nominal	220 V
Presión nominal	0.75 MPa
Temperatura máxima del agua	75°C
Grado de impermeabilidad	IPX4
Clase de eficiencia energética	B
Consumo eléctrico anual	541 kWh
Eficiencia energética de calentamiento de agua	34.1%
Material del tanque interior	Esmalte de zafiro (método seco electrostático)
Aislamiento	Espumado integral de poliuretano espesado
Control de temperatura	Termostato importado, ajustable de 30 a 75°C
Características de seguridad	Protección triple: calentamiento en seco, sobretemperatura, sobrepresión
Instalación	Montaje en pared, requiere conexión a tierra
Mantenimiento	Verificar el ánodo de magnesio anualmente, limpiar el tanque regularmente
Dimensiones (Al x An x Pr)	384 x 340 x 360 mm
Peso (estimado)	Aprox. 15 kg (vacío)

Preguntas frecuentes - EWH 15 VR1.5 TEKA

¿Cómo instalo el calentador de agua?

Instale en una pared sólida que pueda soportar el doble del peso del calentador lleno de agua. Use los pernos de expansión proporcionados y asegure una conexión a tierra adecuada. Mantenga una separación de al menos 0.2 m en el lado derecho para mantenimiento. Consulte la sección de instalación en el manual para los pasos detallados.

¿Qué características de seguridad tiene el EWH 15 VR1.5?

Cuenta con triple protección de seguridad: protección contra calentamiento en seco, protección contra sobretemperatura y protección contra alta presión hidráulica. También incluye una válvula de seguridad unidireccional en la entrada de agua fría.

¿Cómo configuro la temperatura del agua?

La temperatura del agua es controlada automáticamente por un termostato importado. Se puede ajustar entre 30°C y 75°C. Cuando se alcanza la temperatura configurada, el calentador deja de calentar automáticamente y entra en modo de aislamiento.

¿Con qué frecuencia debo mantener el calentador de agua?

Verifique el ánodo de magnesio al menos una vez al año (o cada seis meses en áreas de agua dura). Limpie el tanque interior y los componentes de calefacción regularmente para eliminar depósitos. Limpie el exterior con agua jabonosa; no use abrasivos.

¿Qué significa la clase de eficiencia energética B?

La clase B indica una eficiencia energética de calentamiento de agua del 34.1%, con un consumo eléctrico anual de 541 kWh. Este es el nivel de eficiencia según las regulaciones de la UE.

¿Qué debo hacer si el agua gotea de la válvula de seguridad?

Pequeñas gotas durante el calentamiento son normales. Si hay una fuga grande, contacte al servicio de mantenimiento profesional. Nunca bloquee el orificio de alivio de presión. Asegúrese de que la tubería de drenaje esté inclinada hacia abajo.

¿Puedo usar el calentador de agua sin una conexión a tierra adecuada?

No. El enchufe debe estar conectado a tierra de manera confiable. No use enchufes móviles. Una conexión a tierra inadecuada puede causar lesiones graves. El enchufe debe tener una clasificación de al menos 10 A y estar instalado al menos a 1.8 m del suelo.

¿Cómo dreno el agua del tanque?

Para drenar, desenrosque el tornillo de rosca en el puerto de salida o levante la manija de drenaje en la válvula de seguridad unidireccional. Esto es especialmente importante antes de períodos prolongados de no uso en condiciones de congelación.

¿Qué cubre la garantía?

Durante el período de garantía, el mantenimiento es realizado por el Servicio de Asistencia Técnica Oficial de Teka. El reemplazo del ánodo de magnesio debido a depósitos de agua está cubierto en materiales pero no en mano de obra. Los servicios realizados por personal no autorizado de Teka anulan la garantía.

¿Cómo limpio el calentador de agua?

Limpie el exterior solo con agua jabonosa. Para la limpieza interna, se recomienda eliminar regularmente los depósitos del tanque interior y los elementos calefactores. Verifique el estado del ánodo de magnesio como parte del mantenimiento.

MANUAL DE USUARIO EWH 15 VR1.5 TEKA

MANUAL DE INSTRUCCIONES	ES
MANUAL DE INSTRUÇÕES	PT
INSTRUCTION MANUAL	EN

EWH 15 VR1.5

EWH 30 VR1.5

EWH 50 VR1.5

EWH 80 VR1.5

EWH 100 VR1.5

Manual de Instrucciones Calentador de agua eléctrico de tanque sellado

EWH 15 VR1.5

EWH 30 VR1.5

EWH 50 VR1.5

EWH 80 VR1.5

EWH 100 VR1.5

Lea atentamente este manual antes del uso y la instalación

Gracias por seleccionar nuestro calentador de agua eléctrico. Por favor lea atentamente este manual antes de usarlo y aprenda correctamente los métodos de la instalación y el uso de este calentador de agua eléctrico para asegurar el pleno uso de sus excelentes funciones.

Advertencias especiales

• Antes de instalar este calentador de agua, debe comprobar que el electrodo de tierra en la toma de corriente está puesto a tierra, sin electricidad.
• Si no, este calentador de agua eléctrico no puede ser instalado ni usado.
• No use una toma de corriente móvil
• La incorrecta instalación y uso de este calentador de agua puede causar graves daños materiales y personales.

Contenido:

• Características del producto.... (1) ...
• Especificaciones.... 2( ) ...
• Breve introducción a la estructura del producto.... 2( ) ...
• Métodos de instalación.... (3) • Utilización.... (5).....
• Advertencias.... (5)
• Mantenimiento.... 7() ...
• Fallos y tratamiento.... (7)
• Diagrama de cableado.... (8)

Características del producto

1. Control completamente automático: adición automática de agua fría, calentamiento automático.
2. Protección cuatro veces más segura: múltiples dispositivos de protección segura, como la protección contra el calentamiento en seco, protección contra extra-temperatura, protección contra fuga de electricidad, protección contra alta presión hidráulica, etc, seguro y fiable.
3. Depósito interior de esmalte de zafiro: fabricado con la avanzada tecnología de esmalte del método electrostático seco, antioxidante, resistente a la corrosión, incrustación-resistente, prevención de fuga, de larga vida.
4. Tubería de calentamiento diseñada con baja carga térmica: segura y fiable, de larga vida.
5. Equipado con equipamientos resistentes a la corrosión e incrustación: productos duraderos.
6. Densa espuma integral de uretano: excelente aislante térmico, eficacia de energía y ahorro de electricidad.
7. Controlador de temperatura: control exacto y fiable de temperatura.
8. El rango de ajuste de temperatura de agua es de 30 a 75°C.
9. Manejo simple y uso fácil.

Especificaciones

Modelo	Volumen (L)	Potencia Nominal (W)	Voltaje nominal (ACV)	Presión nominal (MPa)	Temperatura máxima de agua (°C)	Tipo eléctrico	Grado de impermeabilidad
EWH 15 VR1.5	15	1500	220	0.75	75	Tipo I	IPX4
EWH 30 VR1.5	30	1500	220~240	0.75	75	Tipo I	IPX4
EWH 50 VR1.5	50	1500	220~240	0.75	75	Tipo I	IPX4
EWH 80 VR1.5	80	1500	220~240	0.75	75	Tipo I	IPX4
EWH 100 VR1.5	100	1500	220~240	0.75	75	Tipo I	IPX4

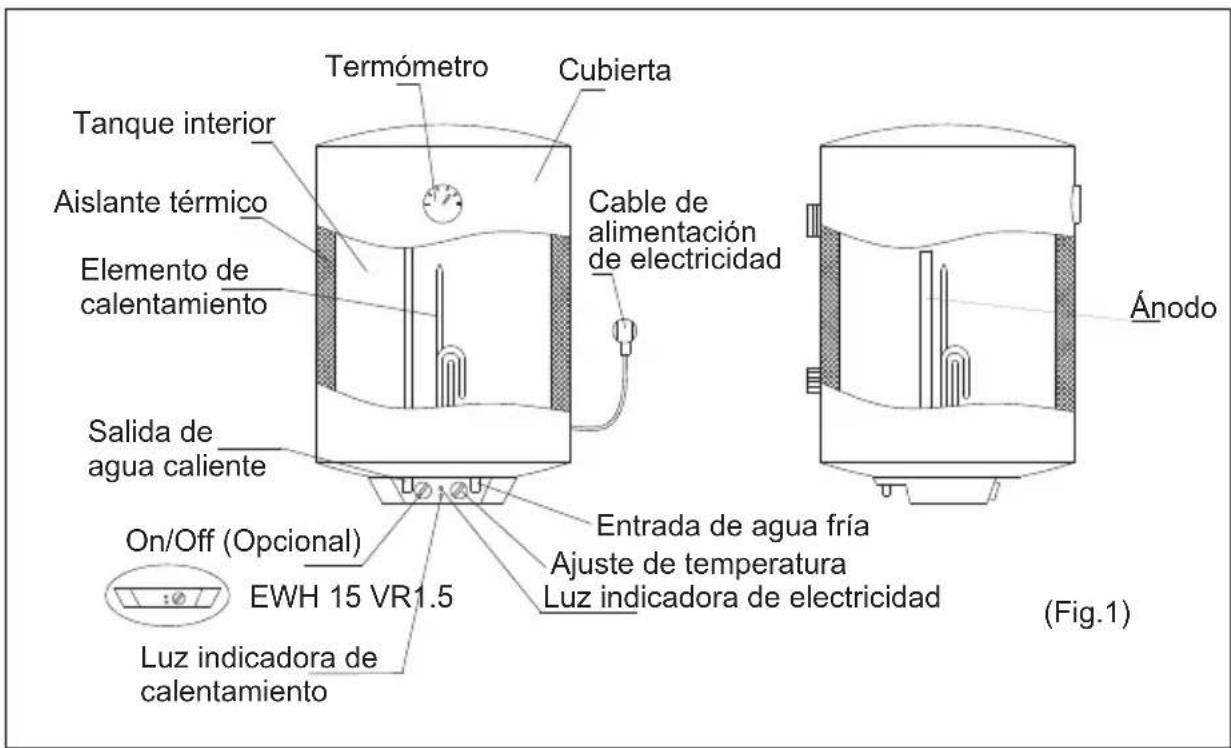

Breve introducción a la estructura del producto

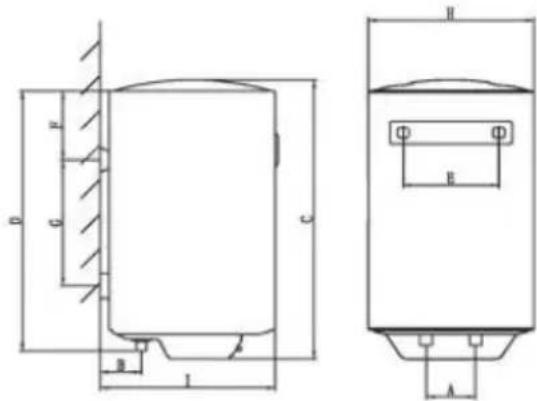

1. Instalación del aparato principal

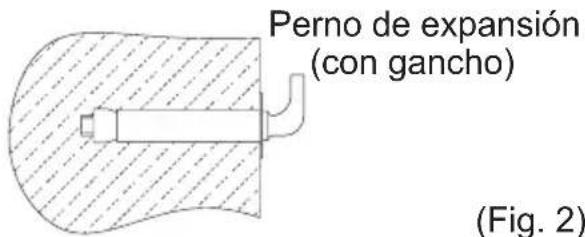

1.1 Este calentador de agua eléctrico debe ser instalado en una pared sólida. Si la pared no puede soportar un peso dos veces más que el peso total del calentador lleno de agua, es necesario instalar un soporte especial. 1.2 Después de seleccionar el lugar adecuado, determine las posiciones de dos orificios de instalación utilizados para los pernos de expansión con gancho (200 mm). Haga dos orificios de longitud correspondiente con una taladradora de acuerdo con el tamaño que corresponde a los pernos de expansión conectados con el aparato, inserte el tornillo, haga que el gancho se ponga hacia arriba, enrosque la tuerca con fuerza y luego cuelgue el calentador de agua eléctrico. (Vea Fig. 2).

(Fig. 2)

1.3 Instale en la pared la toma de corriente, cuyos requisitos son los siguientes: 250V/10, monofásica, tres electrodos. Es recomendable colocar la toma de corriente a la derecha por encima del calentador. La altura de la toma de corriente al suelo no debe ser menor de 1.8 m (vea Fig. 3). 1.4 El calentador puede ser instalado en cualquier lugar de la casa, pero no debe estar expuesto al sol o la lluvia. Sin embargo, con el fin de reducir la pérdida de calor de las tuberías, el lugar de instalación del calentador debe estar lo más cerca posible del lugar donde se usa el agua.

2. Conexión de tuberías:

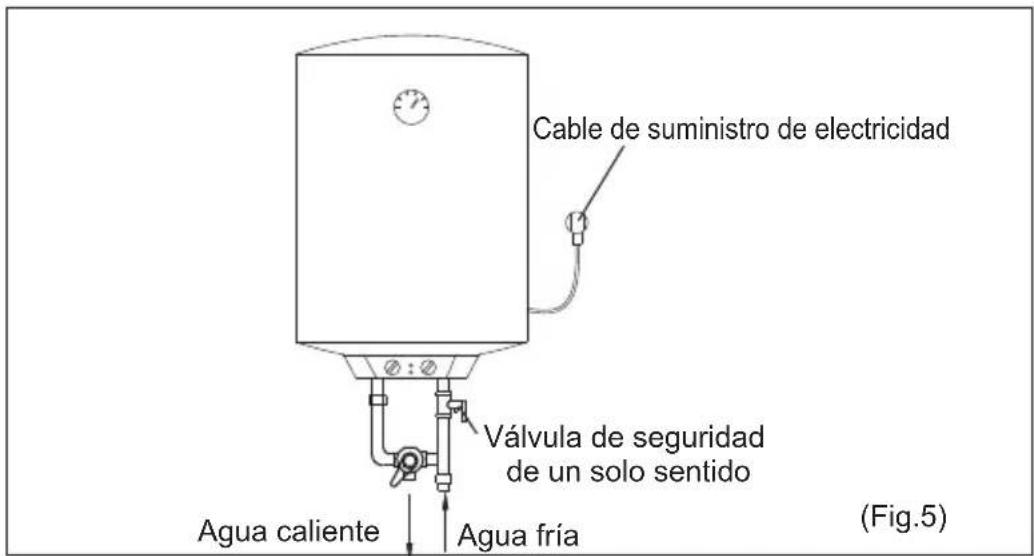

2.1 La dimensión de cada tubería es de G1/2. 2.2 Conexión de la válvula de seguridad de un solo sentido: instale la válvula de seguridad de un solo sentido en la entrada de agua del aparato principal. (mantenga los tubos flexibles de drenaje de la válvula de seguridad inclinados hacia abajo y conectados con la atmósfera.). 2.3 A fin de evitar fugas al conectar los tubos, las juntas de goma provistas con el calentador deben ser añadidas al final de los tubos (vea Fig. 3).

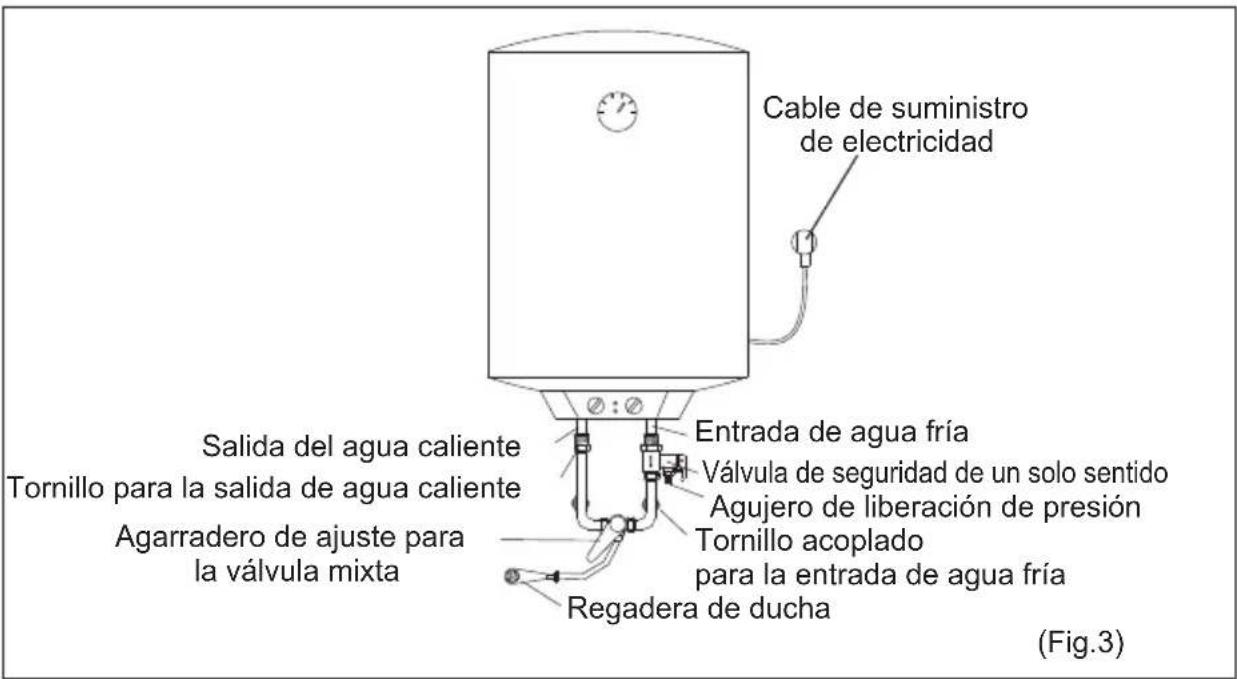

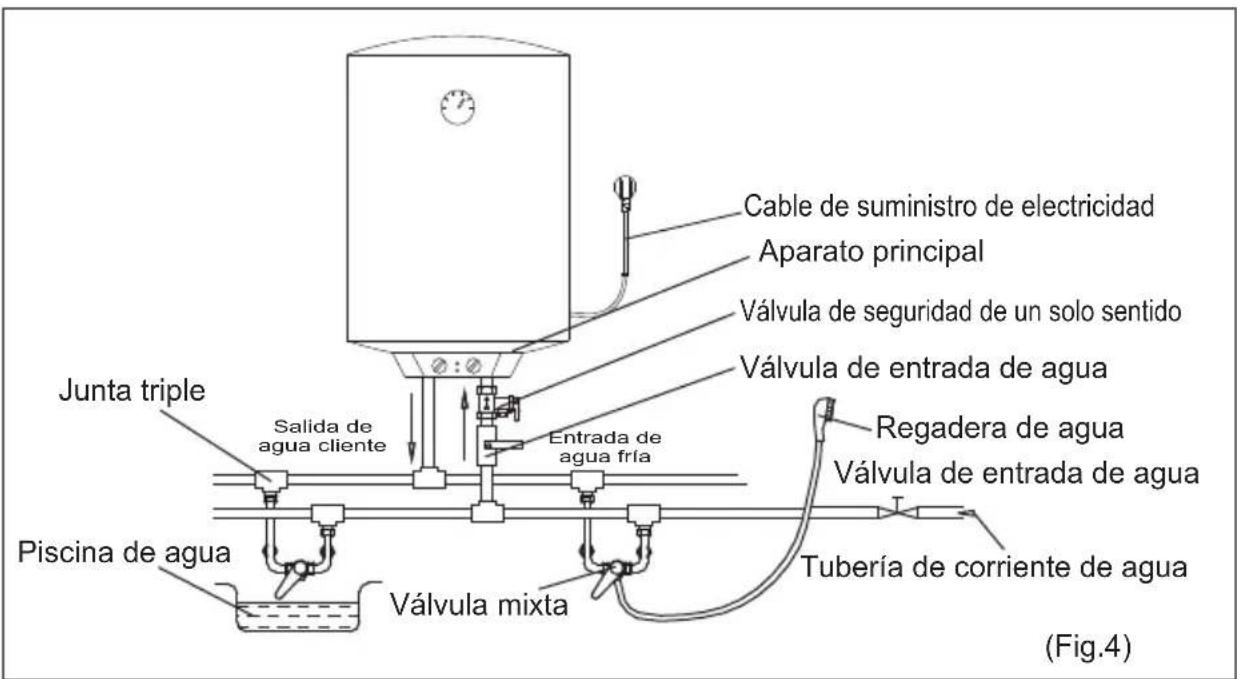

2.4 Si el usuario quiere realizar un sistema de suministro de múltiples sentidos, consulte los métodos mostrados en la figura de conexión de tuberías.

Utilización

1. Primero, abra una de las válvulas de salida en la salida del calentador de agua, luego abra la válvula de entrada. El calentador de agua empieza a llenarse de agua. Cuando salga agua normalmente por la válvula de salida, esto implica que el calentador está lleno y la válvula se puede cerrar.

Atención: durante la operación normal, la válvula de entrada debe estar en el estado de "abierto".

1. Inserte el enchufe de suministro en la toma de corriente y las dos luces indicadoras se encenderán a la vez.
2. Este aparato puede controlar automáticamente la temperatura. Cuando la temperatura del agua dentro del aparato haya alcanzado la temperatura fijada (75°), se apagará automáticamente, y pasará al estado aislante térmico; evitando que el uso de agua caliente no se vea interrumpido. El calentador se apagará automáticamente y el indicador de calentamiento también se apagará.

Advertencias

1. La toma de corriente deberá estar conectada a tierra de forma correcta. La corriente nominal de la toma de corriente no será inferior a 10A. La toma de corriente y el enchufe se mantendrán secos para evitar fugas eléctricas. Inspeccione con frecuencia la toma de corriente y el enchufe. El método de inspección es el siguiente: inserte el enchufe de suministro en la toma de corriente. Después de utilizarlo durante media hora, apague la unidad y desenchufe. Inspeccione si el enchufe escalda la mano. Si escalda (más de 50°), enchúfelo en otro sitio para evitar daños a la clavija, incendios u otros accidentes personales, resultado de una mala conexión.
2. Para los lugares o la pared donde el agua pueda salpicar, la altura de instalación de la toma de corriente no será inferior a los 1,8 metros.
3. La pared en la que el calentador está instalado deberá estar en condiciones de soportar la carga más de dos veces del calentador completamente lleno de agua, sin distorsión ni grietas. En caso contrario, se deberán adoptar otras medidas de fortalecimiento.
4. La válvula de seguridad de un solo sentido adjuntada al calentador debe estar instalada en la entrada de agua fría de este equipo (vea Fig.5).

1. Para el uso por primera vez (o la primera utilización después de mantenimiento o limpieza), el calentador no puede estar encendido hasta que esté totalmente lleno de agua. En el proceso de llenado, al menos una de las válvulas de salida en la salida del calentador debe estar abierta para que el aire escape. Esta válvula se puede cerrar después de que el calentador se haya llenado totalmente con agua.
2. Durante el calentamiento, puede haber gotas de agua que salen del orificio de liberación de presión de la válvula de seguridad de un solo sentido. Se trata de un fenómeno normal. Si sale mucha cantidad de agua, póngase en contacto con los profesionales de mantenimiento para su reparación. Este orificio de liberación de presión no debe ser bloqueado bajo ninguna circunstancia. De lo contrario, el calentador puede dañarse, e incluso se pueden producir accidentes de seguridad.

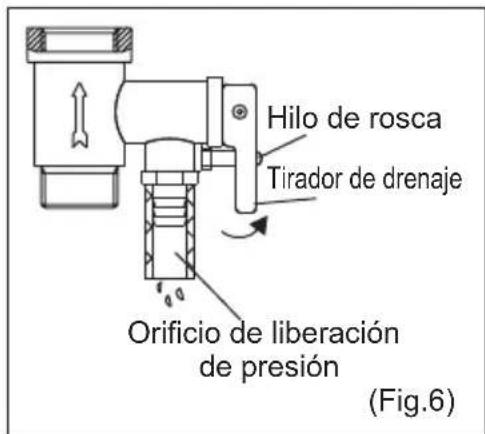

1. El tubo de drenaje conectado al orificio de liberación de presión debe mantenerse inclinado hacia abajo.
2. Dado que la temperatura del agua en el interior del calentador puede llegar hasta 75°C, ajuste la temperatura del agua a un punto adecuado para evitar la escaldadura.
3. En cuanto a drenar el agua dentro del recipiente interior, puede ser drenada en el puerto de salida (desenrosque el hilo de rosca del puerto de salida), y también puede ser drenada en la válvula de seguridad de un solo sentido (desenrosque el hilo de rosca de la válvula de seguridad de un solo sentido y levante el tirador de drenaje hacia arriba). (Vea Fig.6)
4. Si el cable de suministro de electricidad flexible está dañado, se debe utilizar el cable especial de suministro proporcionado por el fabricante, y debe ser sustituido por profesionales de mantenimiento.
5. Si cualquiera de las partes y componentes de este calentador eléctrico de agua están dañados, póngase en contacto con profesionales de mantenimiento para la reparación y utilice piezas especiales componentes de repuesto provistos por nuestra empresa.

Condiciones de conservación y mantenimiento

1. Inspeccione el enchufe de suministro de electricidad y la toma de corriente con frecuencia para asegurarse de que están bien y correctamente conectados y que tienen buena conexión a tierra, sin el fenómeno de sobrecalentamiento.
2. Si el calentador no se utiliza por un largo tiempo, especialmente en las regiones de baja temperatura ambiental (inferior a 0°), a fin de prevenir daños al calentador debido a la congelación del agua en el interior del contenedor, se debe drenar el agua dentro el calentador (véase artículo 9, advertencia de este manual sobre el método de drenar el agua en el interior del contenedor).
3. La dureza del agua recomendada para un correcto funcionamiento del calentador no debería exceder de 120 mg/l de CaCo3, (Carbonato Cálcico). En caso de existir una dureza de agua superior, se recomienda la utilización de sistemas alternativos de descalcificación. (Puede consultar la dureza del agua en el Servicio de Aguas de su Ayuntamiento) Cualquier fallo del calentador debido a deposiciones provenientes del tipo o calidad del agua, no quedaran cubiertos por la garantía.
4. Con el fin de garantizar que el calentador de agua pueda funcionar de manera eficiente a largo plazo, se sugiere limpiar periódicamente el interior del contenedor y las deposiciones en los componentes de calentamiento de este aparato.
5. De la misma manera, se sugiere revisar el estado del ánodo de sacrificio de magnesio, periódicamente (mínimo una vez al año, siendo recomendable cada seis meses dependiendo de la dureza del agua).
6. Si el ánodo de sacrificio de magnesio de su termo está degradado por la acción de cualquier deposición proveniente de la calidad del agua, el Servicio Técnico Oficial debe sustituirlo por uno nuevo, quedando cubierto dentro del periodo de garantía el coste de los materiales del citado ánodo, no así los servicios (mano de obra y disposición de servicio) derivados de su sustitución.
7. La limpieza exterior del termo debe efectuarse utilizando agua jabonosa, en ningún caso productos abrasivos o disolventes.
8. Durante el periodo de garantía el mantenimiento se realizará por el S.A.T. Oficial de TEKA, quedando excluidos de tal garantía cualquier trabajo realizado por servicios técnicos no oficiales de Teka.

Tipos de agua	mg/l	°fH	°dH	°eH
Agua blanda	≤17	≤1.7	≤0.95	≤1.19
Agua levemente dura	≤60	≤6.0	≤3.35	≤4.20
Agua moderadamente dura	≤120	≤12.0	≤6.70	≤8.39
Agua dura	≤180	≤18.0	≤10.05	≤12.59
Agua muy dura	>180	>18.0	>10.05	>12.59

Fallos y Tratamiento

F a llo s	M o tiv os Tr a ta m ie n to
La luz indicadora del calentamiento está apagada.	Fallos del controlador de la temperatura.	Póngase en contacto con los profesionales de mantenimiento para la reparación
No sale agua de la salida de agua caliente.	1.El suministro de agua corriente está cortado.2. La presión hidráulica es demasiado baja.La válvula de entrada de agua corriente no está abierta.	1.Espere a que se restaure el suministro de agua corriente.2.Utilice el calentador de nuevo cuando la presión hidráulica aumente.Abra la válvula de entrada de agua corriente.
La temperatura del agua es demasiado alta.	Fallos del sistema de control de la temperatura.	Póngase en conta cto con los profesionales de mantenimiento para la reparación
Fugas de agua	Problemas de cierre de la articulación de cada tubo.	Cierre las articulaciones.

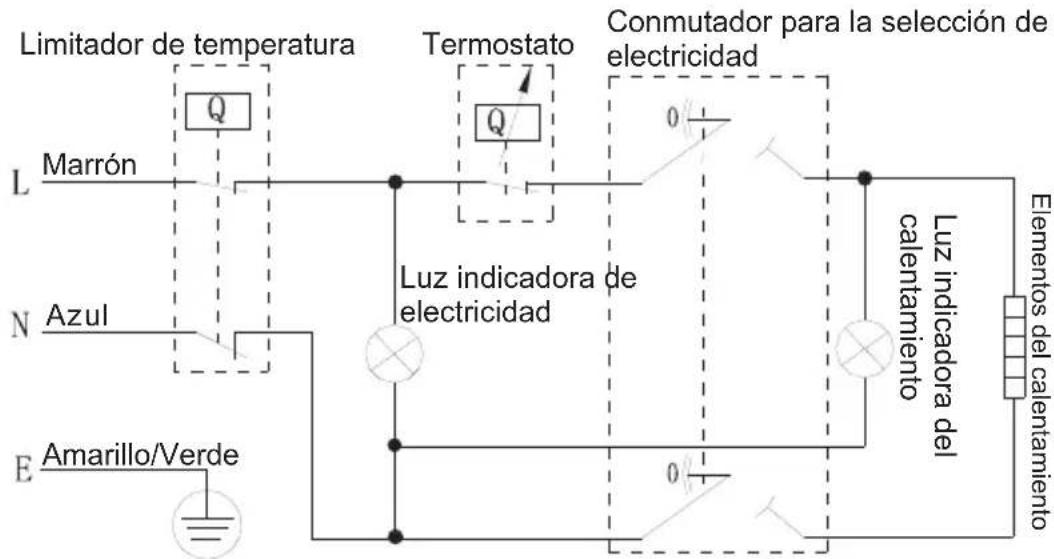

Diagrama eléctrico

Información de producto regulación EU

El calentador de agua eléctrico EWH 15 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "XXS"

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua ηwh = 34%

Que corresponde a la clase de eficiencia de calentamiento de agua "B" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Qelec, eficiencia energética de calentamiento de agua ηwh y agua mezclada a 40°C (V40)

Descripción	Parámetro Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.27	2 kWh
Energía de referencia	Qref	2.1	kWh
Contenido de energía útil	QH2O	2.297	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.914		kWh
Consumo diario de electricidad (medido)	Qtestelec	2.807	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	77.7	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	77.3	°C
Capacidad de Almacenamiento	Mad	15.2	kg
Capacidad de Almacenamiento	Cact	15.2 L
Consumo diario de electricidad	Qelec	2.573	kWh
Eficiencia Energética de Calentamiento de Agua	nwh	34.1
Consumo anual de electricidad	AEC	541 kWh
Clase de Eficiencia Energética		B
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	79.1	°C
Temperatura media del agua en la salida de agua caliente	θ'p	65.8	°C
Temperatura media del agua en la entrada de agua fria	θc	10.8	°C
Valor normalizado de la media de temperatura	θp 65.6		°C
Volumen de agua calentada al menos 40°C	V40exp	14	L
Agua mixta a 40 °C	V40	26	L

El calentador de agua eléctrico EWH 30 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "S"

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua ηwh = 33%

Que corresponde a la clase de eficiencia de calentamiento de agua "C" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Qelec, eficiencia energética de calentamiento de agua ηwh y agua mezclada a 40°C (V40)

Descripción	Parámetro	Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.34	2 kWh
Energía de referencia	Qref	2.1	kWh
Contenido de energía útil	QH2O	2.266	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.927		kWh
Consumo diario de electricidad (medido)	Qtestelec	2.960 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75.9	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 77.4		°C
Capacidad de Almacenamiento	Mad	29.6	kg
Capacidad de Almacenamiento	Cact	29.6 L
Consumo diario de electricidad	Qelec	2.695 kWh
Eficiencia Energética de Calentamiento de Agua	nwh	32.8
Consumo anual de electricidad	AEC	562 kWh
Clase de Eficiencia Energética		C
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	76.4	°C
Temperatura media del agua en la salida de agua caliente	θ'p	67.4	°C
Temperatura media del agua en la entrada de agua fria	θc	10.4	°C
Valor normalizado de la media de temperatura	θp 67.4		°C
Volumen de agua calentada al menos 40°C	V40exp	25.6	L
Agua mixta a 40 °C	V40	49	L

El calentador de agua eléctrico EWH 50 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "M"

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua ηwh = 37%

Que corresponde a la clase de eficiencia de calentamiento de agua "C" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP. Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40).

Descripción	Parámetro	Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.357 kWh
Energía de referencia	Qref	5.845	kWh
Contenido de energía útil	QH2O	6.234	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.938		kWh
Consumo diario de electricidad (medido)	Qestelec	6.944 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75.3	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 76.1		°C
Capacidad de Almacenamiento	Mact	50.8	kg
Capacidad de Almacenamiento	Cact	50.8 L
Consumo diario de electricidad	Qelec	6.466 kWh
Eficiencia Energética de Calentamiento de Agua	ηwh	37.0
Consumo anual de electricidad	AEC	1389 kWh
Clase de Eficiencia Energética		C
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	76.5	°C
Temperatura media del agua en la salida de agua caliente	θ'p	69.5	°C
Temperatura media del agua en la entrada de agua fria	θc	10.2	°C
Valor normalizado de la media de temperatura	θp 69.4		°C
Volumen de agua calentada al menos 40°C	V40exp	40.4	L
Agua mixta a 40 °C	V40	80	L

El calentador de agua eléctrico EWH 80 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado “M”.

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh=35%.

Que corresponde a la clase de eficiencia de calentamiento de agua “D” de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40).

Descripción	Parámetro Valor Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.624 kWh
Energía de referencia	Qref	5.845 kWh
Contenido de energía útil	QH2O	6.182 kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.945		kWh
Consumo diario de electricidad (medido)	Qestelec	7.366 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 75.6		°C
Capacidad de Almacenamiento	Mact	80.3	kg
Capacidad de Almacenamiento	Cact	80.3 L
Consumo diario de electricidad	Qelec	6.930	kWh
Eficiencia Energética de Calentamiento de Agua	ηwh	35.0
Consumo anual de electricidad	AEC	1467 kWh
Clase de Eficiencia Energética		D
Descripción	Parámetro	Valor Unidad
Temperatura del agua con grifos cerrados	Tset	75	°C
Temperatura media del agua en la salida de agua caliente	θ'p	71	°C
Temperatura media del agua en la entrada de agua fria	θc	10.2	°C
Valor normalizado de la media de temperatura	θp	71	°C
Volumen de agua calentada al menos 40°C	V40exp	68.8 L
Agua mixta a 40 °C	V40	140	L

El calentador de agua eléctrico EWH 100 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "L".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh=36%.

Que corresponde a la clase de eficiencia de calentamiento de agua “D” de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40).

Descripción	Parámetro Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.861 kWh
Energía de referencia	Qref	11.655 kWh
Contenido de energía útil	QH2O	12.088 kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.964		kWh
Consumo diario de electricidad (medido)	Qtestelec	13.653 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	74.4	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 74.5		°C
Capacidad de Almacenamiento	Mact	100.1	kg
Capacidad de Almacenamiento	Cact	100.1 L
Consumo diario de electricidad	Qelec	13.153	kWh
Eficiencia Energética de Calentamiento de Agua	nwh	36.4
Consumo anual de electricidad	AEC	2813 kWh
Clase de Eficiencia Energética		D
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	75.1	°C
Temperatura media del agua en la salida de agua caliente	θ'p	69.5	°C
Temperatura media del agua en la entrada de agua fria	θc	10.1	°C
Valor normalizado de la media de temperatura	θp 69.5		°C
Volumen de agua calentada al menos 40°C	V40exp	82.1 L
Agua mixta a 40 °C	V40	163	L

DESCRIPCIÓN ANEXO I

(1) Nombre o marca comercial del proveedor. (2) Identificación del modelo del proveedor. (3) El perfil de carga declarada, expresado por la letra apropiada y el uso típico de acuerdo con la Tabla 3 del Anexo VII. (4) La clase de eficiencia energética del calentamiento de agua del modelo, determinada de acuerdo con el punto 1 del Anexo II. (5) La eficiencia energética del calentamiento de agua en %, redondeada al entero más cercano. (6) El consumo eléctrico anual en kWh en términos de energía final y/o el consumo de combustible anual en GJ en términos de GCV, redondeado al número entero más próximo y calculado de conformidad con el punto 4 del Anexo VIII. (7) Los ajustes de temperatura del termostato del calentador de agua, de acuerdo como se coloca en el mercado. (8) El consumo diario de electricidad Qelec en kWh, redondeado a tres decimales. (9) El perfil de carga declarada, expresado por la letra correspondiente de acuerdo con la Tabla 1 del presente anexo. (10) El agua mezclada a 40 °C V40 en litros, redondeado al entero más cercano. (11) La temperatura máxima del termostato. (12) El modo "fuera de la caja" es la condición de funcionamiento estándar; el fabricante establece este modo a nivel de fábrica, que se activa inmediatamente después de la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado. (13) La eficiencia energética del calentamiento de agua en %, redondeada a un decimal. (14) Todas las precauciones específicas para su montaje, instalación y mantenimiento se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones de uso e instalación. (15) Todos los datos que se incluyen en la información del producto se determinaron mediante la aplicación de las especificaciones de las directivas europeas pertinentes. Las diferencias de información sobre los productos señalados pueden ser causa de diferentes condiciones de ensayo. Solo los datos que contiene esta información de producto son válidos y están en vigor.

Información de producto Regulación UE

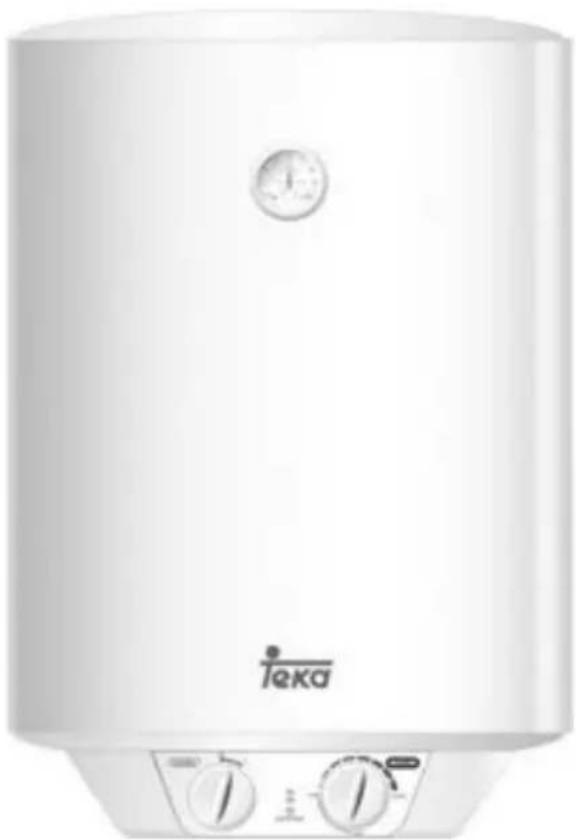

El calentador de agua eléctrico EWH 15 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "XXS".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (UE) No 814/2013 para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua ηwh = 34%.

Que corresponde a la clase de eficiencia de calentamiento de agua "B" de acuerdo con el Anexo II, Clases de eficiencia energética, artículo 1 del Reglamento (UE) No 812/2013.

La evaluación de los resultados de este informe con respecto a la conformidad con los Reglamentos de la Comisión relacionados (UE) No 812/2013 y 814/2013 es solo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40)

Descripción	Parámetro Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.27	2 kWh
Energía de referencia	Qref	2.1	kWh
Contenido de energía útil	QH2O	2.297	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.914		kWh
Consumo diario de electricidad (medido)	Qtestelec	2.807	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	77.7	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	77.3	°C
Capacidad de Almacenamiento	Mad	15.2	kg
Capacidad de Almacenamiento	Cact	15.2 L
Consumo diario de electricidad	Qelec	2.573	kWh
Eficiencia Energética de Calentamiento de Agua	nwh	34.1
Consumo anual de electricidad	AEC	541 kWh
Clase de Eficiencia Energética		B
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	79.1	°C
Temperatura media del agua en la salida de agua caliente	θ'p	65.8	°C
Temperatura media del agua en la entrada de agua fria	θc	10.8	°C
Valor normalizado de la media de temperatura	θp 65.6		°C
Volumen de agua calentada al menos 40°C	V40exp	14	L
Agua mixta a 40 °C	V40	26	L

El calentador de agua eléctrico EWH 30 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "S".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh=33%.

Que corresponde a la clase de eficiencia de calentamiento de agua "C" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con los Reglamentos de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40)

Descripción	Parámetro	Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.34	2 kWh
Energía de referencia	Qref	2.1	kWh
Contenido de energía útil	QH2O	2.266	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.927		kWh
Consumo diario de electricidad (medido)	Qtestelec	2.960 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75.9	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 77.4		°C
Capacidad de Almacenamiento	Mad	29.6	kg
Capacidad de Almacenamiento	Cact	29.6 L
Consumo diario de electricidad	Qelec	2.695 kWh
Eficiencia Energética de Calentamiento de Agua	nwh	32.8
Consumo anual de electricidad	AEC	562 kWh
Clase de Eficiencia Energética		C
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	76.4	°C
Temperatura media del agua en la salida de agua caliente	θ'p	67.4	°C
Temperatura media del agua en la entrada de agua fria	θc	10.4	°C
Valor normalizado de la media de temperatura	θp 67.4		°C
Volumen de agua calentada al menos 40°C	V40exp	25.6	L
Agua mixta a 40 °C	V40	49	L

El calentador de agua eléctrico EWH 50 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "M".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh=37%.

Que corresponde a la clase de eficiencia de calentamiento de agua "C" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con los Reglamentos de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP. Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40)

Descripción	Parámetro	Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.357 kWh
Energía de referencia	Qref	5.845	kWh
Contenido de energía útil	QH2O	6.234	kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.938		kWh
Consumo diario de electricidad (medido)	Qestelec	6.944 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75.3	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 76.1		°C
Capacidad de Almacenamiento	Mact	50.8	kg
Capacidad de Almacenamiento	Cact	50.8 L
Consumo diario de electricidad	Qelec	6.466 kWh
Eficiencia Energética de Calentamiento de Agua	ηwh	37.0
Consumo anual de electricidad	AEC	1389 kWh
Clase de Eficiencia Energética		C
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	76.5	°C
Temperatura media del agua en la salida de agua caliente	θ'p	69.5	°C
Temperatura media del agua en la entrada de agua fria	θc	10.2	°C
Valor normalizado de la media de temperatura	θp 69.4		°C
Volumen de agua calentada al menos 40°C	V40exp	40.4	L
Agua mixta a 40 °C	V40	80	L

El calentador de agua eléctrico EWH 80 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "M".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh=35%.

Que corresponde a la clase de eficiencia de calentamiento de agua "D" de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con los Reglamentos de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP. Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40)

Descripción	Parámetro Valor Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.624 kWh
Energía de referencia	Qref	5.845 kWh
Contenido de energía útil	QH2O	6.182 kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.945		kWh
Consumo diario de electricidad (medido)	Qestelec	7.366 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	75	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 75.6		°C
Capacidad de Almacenamiento	Mact	80.3	kg
Capacidad de Almacenamiento	Cact	80.3 L
Consumo diario de electricidad	Qelec	6.930	kWh
Eficiencia Energética de Calentamiento de Agua	ηwh	35.0
Consumo anual de electricidad	AEC	1467 kWh
Clase de Eficiencia Energética		D
Descripción	Parámetro	Valor Unidad
Temperatura del agua con grifos cerrados	Tset	75	°C
Temperatura media del agua en la salida de agua caliente	θ'p	71	°C
Temperatura media del agua en la entrada de agua fria	θc	10.2	°C
Valor normalizado de la media de temperatura	θp	71	°C
Volumen de agua calentada al menos 40°C	V40exp	68.8 L
Agua mixta a 40 °C	V40	140	L

El calentador de agua eléctrico EWH 100 VR1.5 de la compañía TEKA Industrial, S.A. ha sido testado con el perfil de carga declarado "L".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua η_wh = 36%.

Que corresponde a la clase de eficiencia de calentamiento de agua “D” de acuerdo con el Anexo II, Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013).

La evaluación de los resultados de este informe con respecto a la conformidad con los Reglamentos de la Comisión (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec, eficiencia energética de calentamiento de agua η_wh y agua mezclada a 40°C (V40).

Descripción	Parámetro Valor	Unidad
Valor k	k 0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente	SCF	0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente	Qcor -0.861 kWh
Energía de referencia	Qref	11.655 kWh
Contenido de energía útil	QH2O	12.088 kWh
Ratio de corrección Energía Referencia/Util	Qref/QH2O 0.964		kWh
Consumo diario de electricidad (medido)	Qtestelec	13.653 kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	74.4	°C
Temperatura del agua al final del ciclo de medición de 24h	T5 74.5		°C
Capacidad de Almacenamiento	Mact	100.1	kg
Capacidad de Almacenamiento	Cact	100.1 L
Consumo diario de electricidad	Qelec	13.153	kWh
Eficiencia Energética de Calentamiento de Agua	nwh	36.4
Consumo anual de electricidad	AEC	2813 kWh
Clase de Eficiencia Energética		D
Descripción	Parámetro	Valor	Unidad
Temperatura del agua con grifos cerrados	Tset	75.1	°C
Temperatura media del agua en la salida de agua caliente	θ'p	69.5	°C
Temperatura media del agua en la entrada de agua fria	θc	10.1	°C
Valor normalizado de la media de temperatura	θp 69.5		°C
Volumen de agua calentada al menos 40°C	V40exp	82.1 L
Agua mixta a 40 °C	V40	163	L

DESCRIPCIÓN ANEXO I

(1) Nombre o marca comercial del proveedor. (2) Identificación del modelo del proveedor. (3) El perfil de carga declarada, expresado por la letra apropiada y el uso típico de acuerdo con la Tabla 3 del Anexo VII. (4) La clase de eficiencia energética del calentamiento de agua del modelo, determinada de acuerdo con el punto 1 del Anexo II. (5) La eficiencia energética del calentamiento de agua en %, redondeada al entero más cercano. (6) El consumo eléctrico anual en kWh en términos de energía final y/o el consumo de combustible anual en GJ en términos de GCV, redondeado al número entero más próximo y calculado de conformidad con el punto 4 del Anexo VIII. (7) Los ajustes de temperatura del termostato del calentador de agua, de acuerdo como se coloca en el mercado. (8) El consumo diario de electricidad Q_elec en kWh, redondeado a tres decimales. (9) El perfil de carga declarada, expresado por la letra correspondiente de acuerdo con la Tabla 1 del presente anexo. (10) El agua mezclada a 40 °C V40 en litros, redondeado al entero más cercano. (11) La temperatura máxima del termostato. (12) El modo "fuera de la caja" es la condición de funcionamiento estándar; el fabricante establece este modo a nivel de fábrica, que se activa inmediatamente después de la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado. (13) El calentamiento de agua de la eficiencia energética en %, redondeado a un decimal. (14) Todas las precauciones específicas para su montaje, instalación y mantenimiento se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones de uso e instalación. (15) Todos los datos que se incluyen en la información del producto se determinaron mediante la aplicación de las especificaciones de las directivas europeas pertinentes. Las diferencias de información sobre los productos señalados pueden ser causa de diferentes condiciones de ensayo. Sólo los datos que contiene esta información de producto son válidos y están en vigor.
