MANUAL DE UTILIZADOR ORCH 40 W Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

INDÍCE

• INDICADOR DE PEÇAS......2
  • CONTROLO DA TEMPERATURA.... 3
  • DIAGRAMA ELÉCTRICO....3
• INSTRUÇÕES DE USO......4
  • VENTILAÇÃO ....5
• PROBLEMAS E SOLUÇÕES......6
• INFORMAÇÃO TÉCNICA ......7

Obrigado por ter adquirido este produto Orima. Por favor leia atentamente este manual de instruções antes de começar a usar o aparelho.

- Componentes

ORCH-48

Armário Aberturas de ventilação Dobradiça superior Porta Aberturas de ventilação Pé Dobradiça inferior

Pega Prateleira Vedante da porta Interior da porta Ventoinha Prateleira fixa para garrafas Interruptor da luz

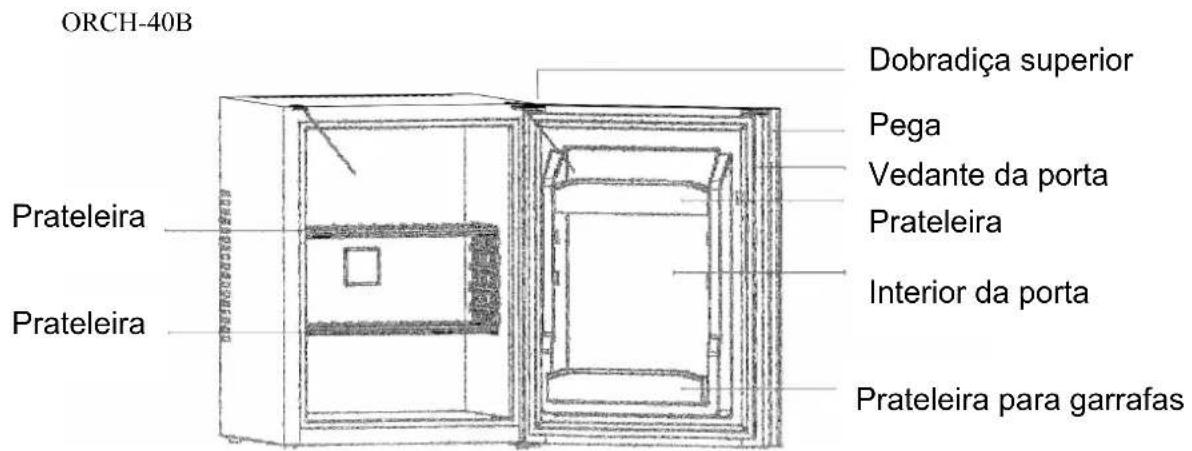

ORCH-40B Prateleira Prateleira Dobradiça superior Pega Vedante da porta Prateleira Interior da porta Prateleira para garrafas

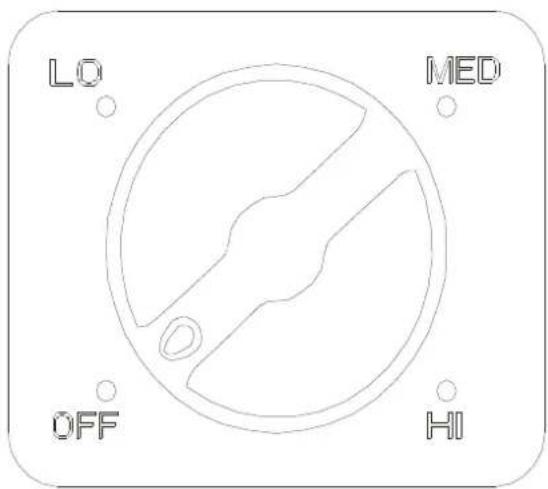

• CONTROLO DA TEMPERATURA (APENAS PARA

ORCH-48)

Nível de temperatura 0° \~10°C (temperatura ambiente 28°C)

- INSTRUÇÕES DE UTILIZAÇÃO

1, Nota

1, 1: Coloque o seu mini-bar Orima num local com fácil acesso à tomada.
1. 2: Mantenha o frigorífico fora do alcance solar.
1, 3: Não coloque junto a fontes geradoras de calor.
1, 4: Não coloque directamente sobre o chão. Proporcione um suporte adequado.

2, Muito importante:

2, 1: O aparelho terá um melhor desempenho num ambiente entre os 20 e 25 graus; Sugerimos que o desligue se a temperatura ambiente for inferior a 10 graus.
2, 2: Depois de ligar o aparelho, deixe-o arrefecer por 2-3 horas antes de colocar alimentos/bebidas no interior.
2, 3: A ventilação é muito importante para este tipo de frigorífico termoeléctrico; O interior PCB será facilmente danificado se a ventilação for insuficiente. Outra consequência será a redução da vida útil do aparelho.
2, 4: Se ocorrer vazamento (que pode ser facilmente detectado devido ao cheiro desagradável):

A: Desligue imediatamente o aparelho

B: Areje bem o espaço

C: Contacte os servicos pós-venda

2, 5: Este modelo tem um sistema de arrefecimento termoeléctrico com descongelação automática, não sendo necessário descongelá-lo manualmente.

3, Fonte de alimentação:

3, 1: O aparelho deve ser ligado a uma tomada de acordo com as normas do país antes de funcionar.

3, 2: Verifique se a corrente de sua casa coincide com a corrente indicada na placa de identificação do mesmo (patente na lateral do aparelho)

• VENTILAÇÃO

Na instalação de um frigorífico termoeléctrico, a ventilação deve ser seriamente considerada. Note o seguinte:

1, deve deixar pelo menos 200 cm³ para ventilação
2, a distância entre a parede e a lateral do minibar deve ser no mínimo 20mm
3, o fundo deve ser deixado pelo menos a 50mm do chão para o fluxo do ar
4, a passagem do ar não deve ser pré-aquecida
5, todo o sistema de arrefecimento deve ser considerado na ventilação

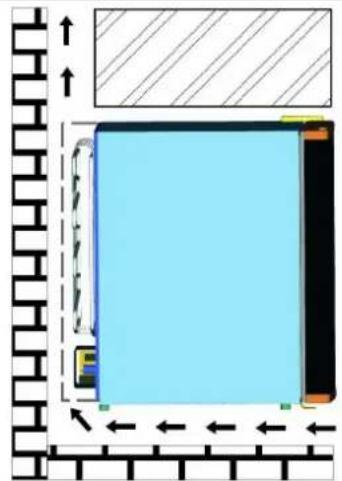

As seguintes figuras mostram 4 formas de instalação

• ELIMINAÇÃO DE PEQUENAS ANOMALIAS

Anomalia: não faz frio

Causa possível Acção
Falta de energia Verificar a	energia ou mudar para outra tomada
PCB partido Mudar o PCB
Ventoínha partida Substituir	por uma nova ventoínha
Vazamento Mudar a bomba	de calor
Módulo de refrigeração partido	Colocar um novo módulo de refrigeração com silicone

Anomalia: fraca potência de refrigeração

Causa possível Acção
Elevada temperatura ambiente	A temperatura da divisão está mais elevada do que o habitual
Utilização desaconselhada	Grande frequência na abertura da porta do aparelho
Ventilação insuficiente Instal	alar o minibar de acordo com as instruções de ventilação
Vedante gasto Substituir o vedante da porta
Silicone gasto	Colocar silicone na superfície do módulo de frio

Anomalia: barulho

Causa possível Acção
Sujidade	Limpar o lixo da ventoínha
Ventoínha partida Substituir a ventoínha
Bomba de calor danificada	Substituir a bomba de calor

Anomalia: Geada ou Gelo dentro do aparelho

Causa possível Acção
Não descongela	Desligar o aparelho pelo menos durante uma hora e depois voltar a ligar
Baixa temperatura ambiente	Ajustar o ar condicionado para os 25 graus

FICHA TÉCNICA

Modelo	ORCH-48 ORCH-40B
Volume bruto total, L	48 40
Voltagem (V) 220-240 V
Frequência (Hz) 50
Potência Máxima (W) 83 65
O actual consumo depende de como o aparelho for utilizado e sua localidade
Classe de eficiência energética	A+ A ++
Consumo de energia: kWh/ano	88 62
Nível de Ruído, db(A) re 1pw	0 30
Dimensões Produto mm	430*480*510	405*445*545
Dimensões Caixa mm	460*510*535	460*495*585
Peso Liquido (Kg)	12,5	13,5
Peso Bruto (Kg)	13,5	14,5
Informação Eléctrica		Ver na matricula do produto
Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

Eliminação correcta deste produto

Esta marca indica que este produto não deve ser descartado junto com outros resíduos domésticos em toda a CE. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o responsávelmente para promover a reutilização sustentável dos recursos materiais. Para retornar o aparelho utilizado, por favor use a sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem levar este produto para a reciclagem segura do ambiente.

USER MANUAL

Thermoelectric refrigerator

CONTENTS

• INDICATION OF PARTS......9
  • TEMPERATURE CONTROL....10
  • ELECTRIC DIAGRAM......10
• INSTRUCTION FOR USES......11
  • VENTILATION ....12
  • TROUBLE SHOOTING GUILDS......13
  • TECHNICAL DATA ....14
