PSS 300 AE - Lixadeira BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PSS 300 AE BOSCH em formato PDF.
| Tipo de produto | Lixadeira vibratória |
| Marca | BOSCH |
| Modelo | PSS 300 AE |
| Potência nominal absorvida | 250 W |
| Pré-seleção de velocidade | Sim, via roda (7000 – 12000 rpm) |
| Velocidade de oscilação em vazio | 14000 – 24000 min⁻¹ |
| Diâmetro do circuito oscilante | 1,8 mm |
| Dimensões da folha abrasiva (autoaderente) | 115 x 230 mm |
| Dimensões da folha abrasiva (aperto) | 115 x 280 mm |
| Dimensões da base de lixamento | 115 x 230 mm |
| Peso (de acordo com EPTA 01/2003) | 1,9 kg |
| Classe de proteção | II (dupla isolação) |
| Nível de pressão sonora | 84 dB(A) |
| Nível de intensidade sonora | 95 dB(A) |
| Valor de emissão de vibração | 10,0 m/s² |
| Sistema de aspiração | Recipiente de coleta de pó com microfiltro |
| Fixacão do abrasivo | Autoaderente ou por grampos de aperto |
| Alimentação | 230 V, 50 Hz (220 V compatível) |
| Dimensões do produto (C x L x A) | Aproximadamente 115 x 230 x 150 mm (estimado) |
| Limpeza e manutenção | Limpar as aberturas de ventilação; substituir a base de lixamento se necessário; usar peças originais Bosch |
| Serviço pós-venda | SAC Bosch França: 0800 05 50 51; sav.outillage-electroportatif@fr.bosch.com |
Perguntas frequentes - PSS 300 AE BOSCH
Perguntas dos utilizadores sobre PSS 300 AE BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lixadeira em formato PDF gratuitamente! Encontre o seu manual PSS 300 AE - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PSS 300 AE da marca BOSCH.
MANUAL DE UTILIZADOR PSS 300 AE BOSCH
Información sobre ruidos y vibrações
Indicações gerais de advertência para ferramentas electricas
ATENÇAO
Devem ser lidas todas as indicações de advertência e todas as
instrções. O desrespeito das advertências e instrções aparecidas abaixo pode causarCHOque electrolyico, incendio /ou graves lesoes.
Guarde bem todas as advertências e instruções para futura referencia.
O termo "Ferramenta eletrica" realizado a seguir nas indications de advertencia, refere-se a ferramentas eletricas operadas com corrente de rede (com cabo de rede) e a ferramentas eletricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua area de trabalho sempre limpa e bem iluminada. Desordem ou areas de trabalho insufficientamente ilumina das podem levar a acidentes.
b) Não travahear com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem fáscas, que podem inflamar pós ou vapeores.
c) Manter crianças e outras pessoas afastadas da ferramenta eletrica durante autilização.No caso de restracção é possivel que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta eletrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize aULA de adaptação jusquocom ferramentas eletricas protegidas por ligaçao à terra. Fichas não modificaes tomadas apropriadas reduzem o risco de umCHOEcTrico.
b) Evitar que o corpo possa entrada em contacto com superficies ligadas a terra, como tubos, aquecimientos, fogoes e frigorificos. Ha um risco elevado devido aCHOque eletrico, se o corpo estiver ligado a terra.
c) Manter o aparelho afastado de chuva ouhumidade. A infiltração de água numa ferramenta eletrica aumenta o risco de choque eletrico.
d) Nãodeerutilizarocabo paraoutrasfinalidades.Jamaisutilizarocabo paratransportaraferramentalelectrica,parapendurá-la,nemparepuxaraficha todomada.Manterocaboafastadode calor,oleo,cantosafiadosoupartedesaparelho emmovimento.Cabosdanificadosouemaranharadosaumentamorriscoode umchoqueelectrico.
e) Se travañar com una ferramenta electrónica ao ar livre,soledeferaveliderivar cabos de extensión apropriados para Areas exteriorores.Autilizaçãode um cabo de extensión apropriado para Areas exteriorores reduz o risco de umCHOque electrico.
f) Se não for possivel evitar o funct ionamento da ferramenta eletrica em和地区 humidas,deferá ser utilizes um disjuntor de corrente de avaria.Autilização de um disjuntor de corrente de avaria reduz o risco de umCHOque eletrico.
3) Segurarca de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalho com a ferramenta eletrica. Não utilizear uma ferramenta eletrica quando estiver fatigado ou sob a influência de drogas, alcoul ou medicamentos. Ummomento de descuido ao utilizear a ferramenta eletrica, pode levar a lesões graves.
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. Autilização de equipamento de proteção pessoal, como máscara de proteção contra pá, sapatos de segurar a antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
c) Evitar una colocação em funciona involuntária. Assegure-se de que a ferramenta eletrica está desligada, antes de connectá-la à alimentação de rede e/ou ao acumulador, antes de levantar-a ou de
transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eletrica ou se o aparelho for conectado à alimentacion de rede enquanto estiver ligado, poderão ocorro acidentes.
d) Remover ferramentas de ajuste ou chaves de Boca antes de ligar a ferramenta electrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesoes.
e) Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situações inesperadas.
f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os@cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas,@cabelos longos ou joias poder ser agarrados por peças em movimento.
g) Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam connectados e utilizesmoscorrectamente.Autilizaçãodeumaaspiracaoodepó pode reduzir operigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas electricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriadna para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriadna na area de potência indicada.
b) Não utilizes uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o accumulator antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho.Esta medida de segurarva evita o arranque involuntario da ferramenta eletrica.
d) Guardar ferramentas eletricas não realizadas para do alcance de crianças. Não permitta que pessoas que não esteyam familiarizadas com o aparelho ou que não tenham lido estas instruções,utilizar o aparelho.Ferramentas eletricas são perigosas se forem realizadas por pessoas inesperentes.
e) Tratar a ferramenta eletrica com cuidado. Controlar se as partes moveris do aparelho funciona perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o acontecimiento da ferramenta eletrica. Permitir que peças danificadas sejam reparadas antes da Utilização. Muito acidentes tem como causa, a manutençao insufficiente de ferramentas eletricas.
f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados empperram com menos frequencia e poder ser conducidas com maior dificuldade.
g) Utilizar a ferramenta eletrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. Autilização de ferramentas electricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
5) Servico
a) So permita que o seu aparelho soit reparado por pessoal especializzato e qualificacao e so com peças de reposicao originais. Desta forma é assegurado o等功能amento seguro do aparelho.
Instruções de serviços especialicas do aparelho
- Apenas utilize a ferramenta électrique para o corte a seco. A infiltração de água num aparecido ao eletrico,aumento o risco deCHOque electrolytico.
Atença, perigo de incéndio! Evitar um sobraquecimento do material a ser lixado e da lixadeira. Sempre esvaziar o recipientede po antes das paumas de trabalho. Sob condições desfavoráveis é possível que a amoladura no saco de pó, no microfiltro, no saco de papel (ou no saco de filtro ou no filtró do aspirador de pó) sera inflamada automaticamente, como voo de faúlhas ao lixar metais. É especialmente perigoso, se o pó de lixar estiver misturado com restos de verniz, poliuretano ou outros produits químicos e o material de lixar tornar-se quente après um periodo de trabalho prolongado.
Fixar a peça a ser travahada. Uma peça a ser travahada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a maior.
- Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
- Não utilizes a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados AUGMENTAM O RISCO DE UM CHOQUE elektrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecadas abaixo pode causar quando eletrico /ou graves lesões.
Utilização conforme as dispositions
O aparelho é destinado paraURTAR a seco emmadeira,plástico,massa deaparelhar,assimcomo em superficies envernizadas.
Componentes ilustrados
A numeração dos componentes ilustrados refer-ere-se à apareção da ferramenta électrique na página de esquamas.
1 Roda de ajuste para a pré-selectação do número de oscilações
2 Interruptor de ligar-desligar
3 Caixa de pó completeness (sistema de filtro micro)
4 Bracadeira de aperto
5 Placa de lixar
6 Folha de lixar
7 Bocais de sopro
8 Elemento do filtro (sistema de filtrro micro)
9 Mangueira de aspiração*
10 Ferramenta para Functorar*
11 Parafudos para a plac abrasiva
*Acessórios aparecido ou descritos não pertencem ao volume de fornecimento.
Dados技术和
| Lixadeira orbital | PSS 300 AE | |
| N° do produit | 3 603 C40 3.. | |
| Potência nominalconsumida | W | 250 |
| Pré- seleção do numero de oscilações | ● | |
| N° de rotações em ponto morto | min-1 | 7000 - 12000 |
| N° de oscilações em vazio | min-1 | 14000 - 24000 |
| Díametro do circulo de oscilação | mm | 1,8 |
| Dimensoes da folha de lixar | ||
| - Aderência de velcro | mm | 115 x 230 |
| - Tensão de aperto | mm | 115 x 280 |
| Dimensoes da placá de lixar | mm | 115 x 230 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 1,9 |
| Classe de proteção | ☐/II | |
As indicações são valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos espécíficos dos paises. Observar o número de produits na placá de CHARACTERisticas da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais podeVAR.
Informação sobre ruidos/vibrações
Valores de medicacao averiguidos conforme EN 60745.
O nível de ruido avaliado como A do aparelho é típlicamente: Nível de pressão acústica 84 dB(A); Nível de potência acústica 95 dB(A). Incerteza K = 3 dB.
Usar protecao auricular!
Valores totais de vibração (soma dos vectores de très direçções) determinados conforme EN 60745:
valor de emissão de vibrações a_h = 10,0 ~m / s^2 , incerteza K < 1,5 m/s².
O[niveldeoscilaçõesindicadonestasinstruções de servicefoi medido de acordo com umprocesso de medicação normalizando pela norma
EN 60745 e pode ser utilizado para a comparação de aparelhos. Elé también é apropiado para uma avaliação provisória da energia de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta électrique. Se a ferramenta elétrica for realizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insufficiente, é possivel que o nível de vibrações sera diferente. Isto pode aug-mentar sensivelmente a cargo de vibrações para o periodo completeness do trabalho.
Para uma estatagema exacta da energia de vibrações,tembemdeeriamserconsiderados os periodos nos quais o aparelho está desligado oufunciona,mas não está传送uutilizando.Isto podereducir a energia de vibrações durante ocomplete periodo de travailho.
Além disso tambiéndeero ser estipuladas medidas de seguranca para proteger o operador contra oefeito de vibrações, como por exemple: Manutenção de ferramentas electrolyticas e de ferramentas de trabalho, manter as mês quentes e organização dos processos de trabalho.
DECLARATION DE conformidade C E
Declaramos sob)nossa exclusiva responsabilitadede que o produits descripto em"Dados先进技术cumpre as seguintes normas ou documents normativos:EN 60745 conforme as dispositions dasdirectivas 2004/108/CE,98/37/CE (até28.12.2009),2006/42/CE(a partir de29.12.2009).
Proceso的技术e em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Aspiração de pó/de aparas
- Pós de materiais como por exemplo,inentas que contentem chumbo,algunstipsodemadeira, minerais e metais,podemsernocivosa saude.Ocontacto ou a inalacao dospospodeprovocar reacoes alergicas e/oudoenças nas vias respiratoriasdoutilizadoroudas pessoas que se encontrar por perto.
Ceros pós, como por exemple pó de carvalho e faía são considerados como sendero cancerí-genos, especialmente quando juntos comsubstáncias para o tratamento de madeiras (cromato, preservadores demadeira). Materiai que contentem asbesto so deve ser processado por pessoal especializzato.
- Se possível, utiliser una aspiração de bó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar una máscara de proteção respiratória comfeito da classe P2. Observe as direcitivas para os materiais a sérem trabalhados, vigentes no seu País.
Aspiraçãopropria com a caixa de po (veja figura C1-C4)
Colocar a caixa de po 3 sobre o bocal de SOPRO 7 até engatar
Para esvaziar a caixa de po 3deer puxa-la para baixo.
Antes deAbrir a caixa de p03deveria dar umas batidelas com a caixa de p0 sobre una base firme, como indicado na figura, para soltar o p0do elemento do filtro.
Segurar a caixa de po 3PGA cavidade do punho, abrir o elemento do过滤o 8 para cima e desvaziar a caixa de po. Limpar as lamelas do elemento do过滤o 8 com uma escova macia.
Aspiração externa (veja figura D)
Introduzir a mangueira de aspiração 9 no bocal de aspiração 7. Conectar a mangueira de aspiração 9 a um aspirador de po. Uma vista geral sobre a conexão a diversos aspiradores de po encontram-se no final esta instrução de service.
Substituir a folha de lixar
Remover sujidade e po da placac de lixar antes de colocar una nova placac de lixar 5, p. ex. com um pincel.
Para assegurar uma aspiração de pô ideal,deerá observar que os recortes na folha de lixar coincidam com os orificios na placac de lixar.
Folhas de lixar com aderência de velcro (veja figura A)
A placá de lixar 5 está equipada com um tecido de velcro, para una fixação<rápida de simples de folhas de lixar con aderência de velcro.
Sacudir o tecido de velcro da placá de lixar 5 antes de colocar a folha de lixar 6 para possibílar uma aderência ideal.
Colocar a folha de lixar 6 sobre um lado da placar de lixar 5 de forma alinhada, em seguida colocar a folha de lixar sobre a placar de lixar e pressionar com um leve movimento giratorio no sentido dos ponteiros do relógio.
Paraunarfolhadelixar6deverasegura-la por umapontaepuxa-la da placadelixar5.
Folhas de lixar sem aderência de velcro (veja figura B)
Elevar levamente os arcos de aperto 4 e desprende-los.
Conduzir a folha de lixar 6 completeness sob o arco de aperto traseiro aberto 4 e fixar a folha de lixar, prendendo o arco de aperto 4.
Colocar a folha de lixar 6 bem esticada sobre a placar de lixar. Conduzir a outra extremidade da folha de lixar 6 sob o arco de aperto dianteiro 4 e fixar a folha de lixar, prendendo o arco de aperto 4.
Folhas de lixar sem furos, p. ex. de rolos ou ao metro, poder ser perfuradas com um aparelho de的功能a. Para taldeer presionar a ferramenta electrica com a folha de lixar montada sobre a ferramenta para的功能ar (veja figura E).
Paraunarfolha delixar6,devera soltar o arco deaperto4epuxarafolha delixarparafora.
Selecao da folha de lixar
Estão disponíveldividas folhas de lixar,de acordo com o material a ser travahado e com o desbaste desejado da superficie:
| Grão | ||
| Red Wood | 40-240 | |
| Para processor to-dois materiais demadeira | ||
| Para a rectificacao prévia de p. ex. vi-gas e tabuas aspe-ras e não aplainadas | grossoiro | 40, 60 |
| Para lixamento pla-no e para nivelar pe-quenas rugosidades | médio | 80, 100, 120 |
| Para o acabamento fino de lixar madei-ras duras | fino | 180, 240 |
Grao
white: Paint 40-320
Para o processamento de camadas de tintas e vernizes ou primarya demão como betume de enchimento e massa de aparelhar
| Para lixar coisa | grosseiro | 40, 60 |
| Para lixar coisa de primeirareshão | médio | 80, 100, 120 |
| Para o acontecimiento finalde primeirademãos antes de envernizar | fino | 180, 240, 320 |

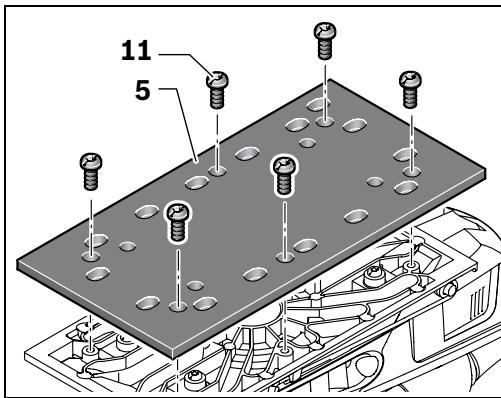

Substituir a plac de lixar
Se necessario, é possível trocar a placá de lixar 5.
Desaparafusar completeness os 6 parafusos 11 e retiring a plac a lixar 5. Colocar a nova plac de lixar 5 e reapertar os parafusos.
Funcionamento
Colocacao em funcaoamento
Observar a tensão de rede! A tensão da fonte de corrente deve coincir com a indicaça na chapa de identificacao da ferramenta eletrica. Ferramentas electrolyticas marcadas para 230V 也是非常 poder ser operadas com 220V .
Ligare desligar
Para a colocação em funct ionamento da ferramenta electrica,deer empurrar o interruptor de ligar-desligar 2 pararente,para a posicao "I".
Para desligar a ferramenta eletrica,deer empuRR o interruptor de ligar-desligar 2 paraTRS, para a posicao "0^
Pre-selectionar o número de oscilações
Com a roda de pré-Seleção do número de oscilações 1 é possível pré-seLECTIONAR o número de oscilações necessário durante oestrutura.
O n° de oscilações necessário depende do material e das condições de trabalho e pode ser verificado atraves de ensaios práticos.
Indicações de trabalho
Espere a ferramenta eletrica parar completeness,antes de deposita-la.
A potência abrasiva ao lixar depende principalamente da seleção da folha de lixar, assim como do número de oscilação pré-seLECTIONADO.
Apenas folhas de lixar em perfeito estado proportionam uma perfeita potência abrasiva e poupam a ferramenta elétrica.
Trabalhar com umarengtha de pressao uniforme para augmentar a vidautil das folhas delixar.
Um aumento demasiado da forca de pressao nao leva a uma potencia abrasiva mais alta, mas a um desgaste mais forte da ferramenta eletrica e da folha de lixar.
Jamais utiliser una folha de serra con a qual FOI processado metal, para processor outweighs materiais.
Soutilizar accesóriosdelixaroriginals Bosch.
Manutenção eServiço
Manutenção e limpeza
- Antes de todoseworkos na ferramenta electricadeferapeuxaraficha de rede da to-mada.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e de forma segura.
Se a ferramenta eletrica falhar apesar de cuidados processos de fabricacao e de teste, a reparacao devera ser executada por una.Oficina de service autorizada para ferramentas eletricas Bosch.
Para todas as quostoes e encomendas de peças sobressalentes é imprescindivel indicar o numero de produits de 10 digitos como consta na placac de caracteristicas da ferramenta eletrica.
Servico pos-venda e assistencia ao cliente
OServiço pos-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontrar-se em:
www.bosch-pt.com
A)nossa equipa de consultores Bosch esclarecem com prazer todas as suas duvidas a respeito da compra, aplicacao e ajuste dos produits e acessosrios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: +351 (021) 8500000
Fax: +351 (021) 851 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas electricas, accesórios e embalagens devem ser enviados a una reciclagem ecológica de materías primeras.
Apenas países da União Europeia:
Não deitar ferramentas electricas no lixo dométrico!
De acordo com a directiva europeia 2002/96/CE para aparelhos electricos e electrónicos velhos, e com as responsivas realizações nas
leis{nacionais,asferramentalelectricasque nao servem mais para autilização,devem ser envi-das separadamentea umareciclagem ecologica.
Sobreshavadealteracoes.
