Produkttyp	Schwingschleifer
Marke	BOSCH
Modell	PSS 300 AE
Nennaufnahmeleistung	250 W
Drehzahlvorwahl	Ja, per Rändelrad (7000 – 12000 U/min)
Leerlaufschwingzahl	14000 – 24000 min⁻¹
Schwingkreisdurchmesser	1,8 mm
Schleifblattgröße (Haftklebend)	115 x 230 mm
Schleifblattgröße (Klemmbefestigung)	115 x 280 mm
Abmessungen Schleifplatte	115 x 230 mm
Gewicht (gemäß EPTA 01/2003)	1,9 kg
Schutzklasse	II (Doppelisolierung)
Schalldruckpegel	84 dB(A)
Schallleistungspegel	95 dB(A)
Vibrationsemissionswert	10,0 m/s²
Absaugsystem	Staubfangbehälter mit Mikrofilter
Schleifmittelbefestigung	Haftklebend oder Spannzwingenbefestigung
Stromversorgung	230 V, 50 Hz (220 V kompatibel)
Produktabmessungen (L x B x H)	Ca. 115 x 230 x 150 mm (geschätzt)
Reinigung und Wartung	Lüftungsschlitze reinigen; ggf. Schleifplatte ersetzen; Bosch Originalteile verwenden
Kundendienst	Bosch Kundendienst Frankreich: 0800 05 50 51; [e-mail]

Häufig gestellte Fragen - PSS 300 AE BOSCH

Wie wechsle ich das Schleifblatt am Schwingschleifer Bosch PSS 300 AE?

Bei Haftklebeblättern entfernen Sie das alte Blatt, indem Sie es an einer Ecke abziehen, legen Sie dann das neue Blatt an, richten Sie die Perforationen aus und drücken Sie es an. Bei Standardblättern heben Sie die Spannzwingen an, schieben Sie das Blatt unter die hintere Zwinge bis zum Anschlag und haken Sie die Zwinge ein. Spannen Sie das Blatt um den Schleifteller und befestigen Sie die vordere Zwinge auf die gleiche Weise.

Wie stelle ich die Drehzahl ein?

Verwenden Sie das Drehzahlvorwahl-Rändelrad (1) am Gerät. Sie können die Drehzahl stufenlos von 7000 bis 12000 U/min einstellen, auch während des Schleifens. Passen Sie die Drehzahl dem Material an: höher für Holz, niedriger für Feinschliff.

Wie leere ich den Staubfangbehälter?

Lösen Sie den Behälter (3), indem Sie ihn nach unten ziehen. Klopfen Sie ihn vor dem Öffnen auf eine harte Oberfläche, um den Staub vom Filter zu lösen. Öffnen Sie den Behälter, entnehmen Sie den Filter (8) und reinigen Sie ihn mit einer weichen Bürste. Entleeren Sie den Staub und setzen Sie den Filter und den Behälter wieder ein.

Welche Schleifblattarten kann ich verwenden?

Sie können Haftklebeblätter (115 x 230 mm) oder Standardblätter zum Einspannen (115 x 280 mm) verwenden. Wählen Sie die Körnung je nach Arbeit: grob (40-60) für das Grobschleifen, mittel (80-120) für das Planschleifen, fein (180-240) für das Feinschleifen. Bevorzugen Sie Bosch Schleifmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille und eine Staubschutzmaske (Klasse P2). Arbeiten Sie in einem gut belüfteten Bereich. Ziehen Sie vor Einstellungen oder Wechseln des Zubehörs den Netzstecker. Schleifen Sie niemals nass. Verwenden Sie in feuchter Umgebung einen Fehlerstromschutzschalter (RCD). Halten Sie Kinder fern.

Wie laut ist dieser Schwingschleifer und wie schütze ich mich?

Der Schalldruckpegel beträgt 84 dB(A) und der Schallleistungspegel 95 dB(A). Tragen Sie unbedingt einen Gehörschutz oder Ohrstöpsel, um Gehörschäden zu vermeiden.

Wie kann ich Vibrationen während des Gebrauchs reduzieren?

Halten Sie das Gerät mit gleichmäßigem Druck, ohne zu stark zu drücken. Verwenden Sie Schleifblätter in gutem Zustand. Machen Sie regelmäßige Pausen. Tragen Sie Antivibrationshandschuhe. Wenn die Vibrationen zunehmen, überprüfen Sie den Zustand des Schleiftellers und der Befestigungen.

Wie pflege ich den Schwingschleifer Bosch PSS 300 AE?

Ziehen Sie vor jedem Eingriff den Netzstecker. Reinigen Sie die Lüftungsschlitze mit einem Pinsel. Leeren Sie regelmäßig den Staubbehälter. Überprüfen Sie das Netzkabel visuell. Zum Austausch des Schleiftellers lösen Sie die 6 Schrauben (11) und montieren einen neuen Teller. Überlassen Sie Reparaturen einem autorisierten Bosch-Kundendienst.

Wo finde ich Ersatzteile und Kundendienst?

Kontaktieren Sie den Bosch-Kundendienst unter 0800 05 50 51 (kostenlose Rufnummer) oder per E-Mail an [e-mail]. Geben Sie für Ersatzteile die 10-stellige Artikelnummer (3 603 C40 3..) auf dem Typenschild an. Besuchen Sie auch die Website www.bosch.fr für Explosionszeichnungen.

Kann ich diesen Schwingschleifer für Nassschliff oder auf Metall verwenden?

Nein, das Gerät ist nur für Trockenschliff ausgelegt. Nassschliff erhöht das Risiko eines elektrischen Schlags. Für Metall verwenden Sie geeignete Schleifblätter (grobe Körnung), aber verwenden Sie diese Blätter nicht erneut auf Holz. Achten Sie auf gute Absaugung, da Metallstäube sich entzünden können.

BEDIENUNGSANLEITUNG PSS 300 AE BOSCH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnings Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Be griff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin-gern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geeDET ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtig- gen Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermisch ist und das Schleifgut nach langem Arbeiten heiß ist.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit Ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materi-almischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Spachtelmasse sowie lackierten Oberflächen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Stellrad Schwingzahlvorwahr
2 Ein-/Ausschalter
3 Staubbox komplett (micro filtersystem)
4 Klemmbügel
5 Schleifplatte
6 Schleifblatt
7 Ausblasstutzen
8 Filterelement (micro filtersystem)
9 Absaugschlauch*

10 Lochwerkzeug*
11 Schrauben für Schleifplatte

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

Technische Daten

Schwingschleifer		PSS 300 AE
Sachnummer		3 603 C40 3..
Nennaufnahmeleistung	W	250
Schwingzahlvorwahr		●
Leerlaufdrehzahl	min-1	7000 – 12000
Leerlaufschwingzahl	min-1	14000 – 24000
Schwingkreis-durchmesser	mm	1,8
Schleifblattabmessungen	mm	115 x 230
— Klettaftung		115 x 280
— Klemmspannung	mm
Abmessungen Schleif-platte	mm	115 x 230
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,9
Schutzklasse		☐/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben varieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnere Elektrowerkzeuge können variieren.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 84 dB(A); Schalleistungspegel 95 dB(A). Unsicherheit K = 3 dB.

Gehorschutzragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a_h = 10,0m / s^2 ,Unsicherheit K < 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bzw. lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterding

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaung.
  Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Eigenabsaugung mit Staubbox (siehe Bild C1-C4)

Setzen Sie die Staubbox 3 auf den Ausblasstutz-zen 7 auf, bis sie einrastet.

Zum Entleeren der Staubbox 3ziehen Sie die Staubbox nach unten ab.

Vor dem Öffnen der Staubbox 3 sollenn Sie mit der Staubbox wie im Bild gezeigt auf eine feste Unterlage klopfen, um den Staub vom Filterelement zu losen.

Fassen Sie die Staubbox 3 an der Griffmulde, klappen Sie das Filterelement 8 nach oben weg und entleeren Sie die Staubbox. Reinigen Sie die Lamellen des Filterelements 8 mit einer weichen Bürste.

Fremdabsaugung (siehe Bild D)

Stecken Sie einen Absaugschlauch 9 auf den Ausblasstutzen 7. Verbinden Sie den Absaugschlauch 9 mit einem Staubsauger. Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Bedienungsanleitung.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonder gesundheitsgeführenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betriebser die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Schleifblatt wechseln

Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes Schmutz und Staub von der Schleifplatte 5, z. B. mit einem Pinsel.

Achten Sie zur Gewährleistung einer optimalen Staubabsaugung darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen an der Schleifplatte übereinstimmen.

Schleifblätter mit Kletthaftung (siehe Bild A)

Die Schleifplatte 5 ist mit einem Klettgewebe ausgestattet, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen konnen.

Klopfen Sie das Klettgewebe der Schleifplatte 5 vor dem Aufsetzen des Schleifblattes 6 aus, um eine optimale Haftung zu ermögen.

Setzen Sie das Schleifblatt 6 an einer Seite der Schleifplatte 5 bündig an, legen Sie das Schleifblatt anschließend auf die Schleifplatte auf und drücken Sie es mit einer leichten Drehbewegung im Uhrzeigersinn fest.

Zum Abnehmer des Schleifblattes 6 fassen Sie es an einer Spitze undziehen Sie es von der Schleifplatte 5 ab.

Schleifblätter ohne Klettaftung (siehe Bild B)

Heben Sie die Klemmbügel 4 liegt an und hängen Sie diese aus.

Führn Sie das Schleifblatt 6 bis zum Anschlag unter den geöffneten hinteren Klemmbügel 4 und spannen Sie das Schleifblatt durch Einhängen des Klemmbügels 4 fest.

Legen Sie das Schleifblatt 6 straff um die Schleifplatte. Führren Sie das andere Ende des Schleifblattes 6 unter den vorderen Klemmbügel 4 und spannen Sie das Schleifblatt durch Einhängendes Klemmbügels 4 fest.

Ungelocht Schleifblätter, z. B. von Rollen- bzw. Meterware, können Sie für die Staubabsaugung mit dem Lochwerkzeug 10 lochen. Drücken Sie dazu das Elektrowerkzeug mit montiertem Schleifblatt auf das Lochwerkzeug (siehe Bild E).

Zum Abnehmer des Schleifblattes 6 lösen Sie die Klemmbügel 4 undziehen das Schleifblatt heraus.

Wahl des Schleifblattes

Entspruchend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterscheidliche Schleifblätter verfügbar:

Körnung
Red Wood		40-240
Zur Bearbeitung sümmlcher Holzwerkstoffe
Zum Vorschleifen, z.B. von rauen, ungehobelten Balken und Brettern	grob	40, 60
Zum Planschleifen und zum Ebenne kleinerer Un- ebenheiten	mittel	80, 100, 120
Zum Fertig- und Feinschleifen harter Hölzer	fein	180, 240

Körnung
White Paint		40-320
Zur Bearbeitung von Farb-/Lackschichten bzw. Grundierungen wie Fuller und Spachtel
Zum Abschleifen von Farbe	grob	40, 60
Zum Schleifen von Vor-streichfarbe	mittel	80, 100, 120
Zum Endschliff von Grundierungen vor der Lackierung	fein	180, 240, 320

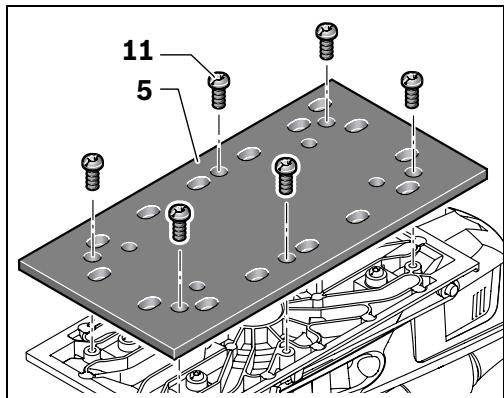

Schleifplatte wechseln

Die Schleifplatte 5 kann bei Bedarf ausgewechselt werden.

Drehen Sie die 6 Schrauben 11 vollständig heraus undnehmen Sie die Schleifplatte 5 ab. Setzen Sie die neue Schleifplatte 5 auf undziehen Sie die Schrauben wieder fest.

Betrieb

Inbetriebnahme

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 2 nach vorn in Position „I".

Um das Elektrowerkzeug auszuschalten schieben Sie den Ein-/Ausschalter 2 nach hinter in Position _^

Schwingzahl vorwahlen

Mit dem Stellrad Schwingzahlvorwahr 1 konnen Sie die benöttige Schwingzahl auch während des Betriebes vorwahlen.

Die erforderliche Schwingzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Arbeitshinweise

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

Die Abtragsleistung beim Schleifen wird im Wesentlichen durch die Wahl des Schleifblattes sowie durch die vorgewählte Schwingzahl bestimmt.

Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schon das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer higheren Schleifleistung, sondern zu stärkerem Verschleib des Elektrowerkzeuges und des Schleifblattes.

Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wurde, nicht mehr für andere Materialien.

Verwenden Sie nur original Bosch Schleifzubehör.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luf-. tungsschlitze sauber, um gut und safer zu arbeiten.

Sollte das ElektrowerkzeugTOTZ sorgfaltiger Herstillungs- und Prüfverfahrenomal ausfallen,ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrrowerkzeuge ausfuhren zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuge an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen offen bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenbergatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur fur EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mues

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Änderungen vorbehalten.

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

2) Elektrische verilgheit
