Tipo de produto	Forno embutível
Marca	Balay
Modelo	3HE503XM
Dimensões (altura x largura x profundidade)	59,5 cm x 59,4 cm x 54,8 cm
Peso líquido	35 kg aproximadamente
Capacidade do forno	71 litros
Tipo de alimentação	Elétrica (220-240 V, 50-60 Hz)
Potência total	3,3 kW
Funções principais	Calor superior e inferior, grill, ventilador, descongelamento, calor turbo
Faixa de temperatura	50 °C - 275 °C
Sistema de limpeza	Pirólise (autolimpeza) com EasyClean
Segurança	Bloqueio de porta, desligamento automático, proteção contra superaquecimento
Tipos de bandejas incluídas	Bandeja esmaltada, bandeja funda, grelha telescópica
Iluminação interior	Luz halógena com desligamento automático
Número de níveis de cozimento	5 níveis
Porta	Porta fria de 3 vidros
Comando e display	Comandos giratórios e display digital
Classe energética	A+ (escala A+++ a D)
Consumo de energia (convencional / ventilador)	0,99 kWh / 0,79 kWh
Peças de reposição disponíveis	Sim, através do serviço técnico oficial
Índice de reparabilidade	7,5/10 (estimado)

Perguntas frequentes - 3HE503XM BALAY

Como instalar corretamente o forno Balay 3HE503XM?

A instalação deve ser realizada por um técnico qualificado. Certifique-se de que o forno esteja nivelado e que a ventilação seja adequada. Conecte o forno a uma tomada elétrica com terra. Consulte o manual para as dimensões exatas do nicho.

O que significam os símbolos no painel de controle?

Os símbolos indicam as funções: calor superior e inferior, grill, ventilador, descongelamento, etc. Consulte a tabela de funções no manual para uma descrição detalhada.

Como pré-aquecer o forno?

Selecione a função desejada e ajuste a temperatura. O forno emitirá um bipe quando atingir a temperatura programada. Para resultados ótimos, pré-aqueça por 10-15 minutos.

Qual é a função de pirólise e como usá-la?

A pirólise é um ciclo de autolimpeza que queima os resíduos a alta temperatura. Remova as bandejas e selecione o programa Pyro. A porta será bloqueada automaticamente. Ao finalizar, limpe as cinzas com um pano úmido.

Como limpar o forno manualmente?

Use EasyClean: despeje água com sabão no fundo, aqueça a 50 °C por 10 minutos e limpe com uma esponja. Para a porta, use um limpador de fornos não abrasivo.

O que fazer se o forno não aquecer?

Verifique a conexão elétrica e se o temporizador não está ativado. Se o problema persistir, entre em contato com o serviço técnico. Não tente repará-lo você mesmo.

Posso usar papel alumínio no forno?

Sim, mas evite que toque as resistências. Coloque-o apenas na bandeja e não cubra completamente a bandeja para permitir a circulação de ar.

Como trocar a lâmpada do forno?

Desconecte o forno, remova a tampa de vidro e troque a lâmpada (tipo G9 halógena). Use luvas para manusear a lâmpada nova. Recoloque a tampa.

Onde posso encontrar peças de reposição?

As peças originais estão disponíveis no serviço técnico oficial da Balay. Você também pode consultar a loja online da Balay ou distribuidores autorizados.

Como ajustar a hora no forno?

Pressione o botão de relógio (se tiver) ou gire o comando até que a hora pisque. Use os comandos + e - para ajustar. Confirme pressionando novamente o botão.

MANUAL DE UTILIZADOR 3HE503XM BALAY

Forno integrável 3H.503..

[es] Instrucciones de uso ..... 2

[pt] Instruções de serviço ..... 11

es

Índice

Instruções de segurança importantes ....11

O seu novo forno....13

Painel de comandos ....13

Comando de funções ....13

Alarme com função de desconexão.... 13

Comando de temperatura....14

Interior do forno....14

Recomendações de uso 14

O seu acessório....14

Introdução dos acessórios 14

Antes da primeira utilização....15

Aquecer o forno 15

Limpeza dos acessórios.... 15

Regular o forno....15

Tipo de aquecimento e temperatura.... 15

Tempo de cozedura 15

Cuidados e limpeza....16

Produtos de limpeza 16

Função luz....16

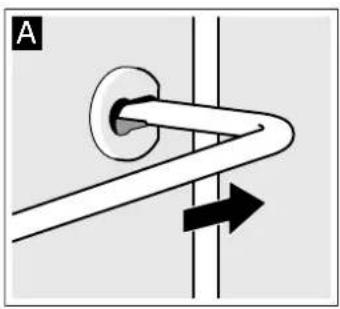

Desmontar e montar as grelhas ou calhas do lado esquerdo e direito 16

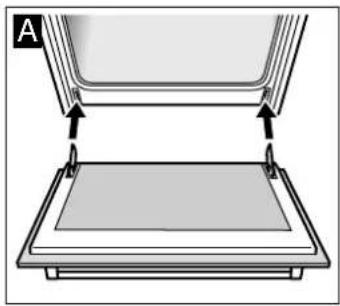

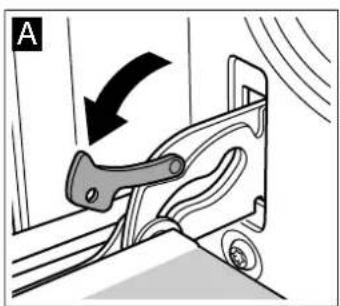

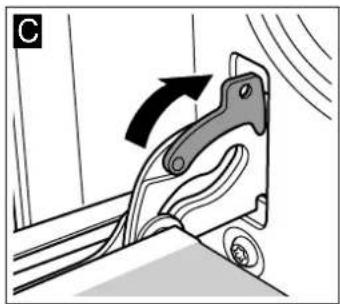

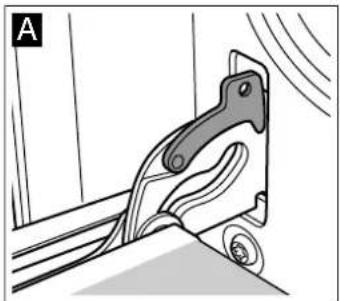

Montar e desmontar a porta do forno 17

Montar e desmontar os vidros da porta.... 17

O que fazer em caso de avaria....18

Tabela de avarias 18

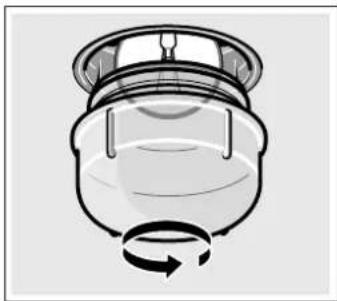

Substituir a lâmpada do forno.... 18

Vidro de protecção.... 18

Serviço de Assistência Técnica....19

Número E e número FD ......19

Conselhos energéticos e ambientais ....19

Poupar energia.... 19

Eliminação ecológica....19

⚠ Instruções de segurança importantes

Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores.

Este aparelho destina-se apenas à montagem embutida. Respeite as instruções de montagem especiais.

Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho.

Apenas os técnicos licenciados estão autorizados a ligar aparelhos sem ficha. A garantia não cobre danos causados por uma ligação incorrecta.

Este aparelho destina-se exclusivamente a uso privado e doméstico. Use o aparelho apenas para a preparação de refeições e bebidas. Vigie o aparelho durante o funcionamento. Use o aparelho apenas em espaços fechados.

Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.

As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância.

As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.

Insira sempre os acessórios correctamente no interior do aparelho. Consulte o tópico Descrição de acessórios no manual de instruções.

Perigo de incêndio!

- Os objectos inflamáveis guardados no interior do aparelho podem incendiar-se. Nunca guarde objectos inflamáveis dentro do aparelho. Nunca abra a porta do aparelho se surgir fumo no interior. Desligue o aparelho e puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico.

- Ao abrir a porta do aparelho, forma-se uma corrente de ar. O papel vegetal pode tocar nas resistências e incendiar-se. Durante o pré-aquecimento, nunca coloque papel vegetal solto no acessório. Coloque sempre um recipiente ou uma forma em cima do papel vegetal para o segurar. Forre apenas a área necessária com papel vegetal. O papel vegetal não deve sobressair do acessório.

Perigo de queimaduras!

• O aparelho fica muito quente. Nunca toque nas superfícies interiores quentes do aparelho, nem nas resistências. Deixe sempre arrefecer o aparelho. Mantenha as crianças afastadas.
• Os acessórios ou recipientes ficam muito quentes. Use sempre uma pega de cozinha para retirar os acessórios ou recipientes quentes do interior do aparelho.
  Os vapores de álcool podem incendiar-se no interior quente do aparelho. Nunca prepare refeições com grandes quantidades de bebidas com elevado teor de álcool. Use apenas pequenas quantidades de bebidas com elevado teor de álcool. Abra a porta do aparelho com cuidado.

Perigo de queimaduras!

As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças.
- Ao abrir a porta do aparelho, pode sair vapor quente. Abra a porta do aparelho com cuidado. Mantenha as crianças afastadas.
A água no interior quente do aparelho pode transformar-se em vapor de água quente. Nunca deite água no interior quente do aparelho.

Perigo de ferimentos!

O vidro riscado da porta do aparelho pode rachar. Não use raspadores de vitrocerâmica, nem detergentes agressivos ou abrasivos.

As reparações indevidas são perigosas. As reparações só podem ser efectuadas por técnicos especializados do serviço de assistência técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o serviço de assistência técnica.
- O isolamento dos cabos de electrodomésticos pode derreter em contacto com partes quentes do aparelho. Nunca coloque os cabos de electrodomésticos em contacto com partes quentes do aparelho.

A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.
Ao substituir a lâmpada no interior do aparelho, os contactos do casquilho da lâmpada encontram-se sob tensão. Antes de proceder à substituição, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico.
Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.

Causas de danos

Atenção!

Acessórios, película, papel vegetal ou recipientes sobre a base do forno: não coloque quaisquer acessórios sobre a base do forno. Não forre a base do forno com película, seja de que tipo for, nem com papel vegetal. Não pouse recipientes na base do forno se tiver regulado uma temperatura superior a 50 °C. Provoca retenção do calor. Os tempos de cozedura e de assadura deixam de ser os mesmos e danifica o esmalte.
- Água no interior quente do aparelho: nunca deite água no interior do aparelho, quando este estiver quente. Cria vapor de água. A mudança de temperatura pode danificar o esmalte.
- Alimentos húmidos: não guarde alimentos húmidos durante muito tempo no interior do aparelho fechado, pois pode danificar o esmalte.
■ Sumo de fruta: se estiver a confeccionar bolos de fruta muito sumarenta, não encha demasiado o tabuleiro. O sumo de fruta que pinga do tabuleiro deixa manchas que nunca mais saem. Se possível, utilize o tabuleiro universal mais fundo.
- Deixar arrefecer com a porta do aparelho aberta: deixe o interior do aparelho arrefecer sempre com a porta fechada. Mesmo apenas com uma frincha da porta do forno aberta, as fachadas dos móveis contíguos podem ficar danificadas com o tempo.
- Vedante da porta muito sujo: se o vedante da porta estiver muito sujo, a porta do aparelho deixa de fechar bem durante o funcionamento. As fachadas dos móveis contíguos podem ser danificadas. Mantenha o vedante da porta sempre limpo.
- Porta do aparelho como assento ou suporte: não se ponha em pé, sente ou pendure na porta do aparelho. Não coloque recipientes ou acessórios em cima da porta do aparelho.
Inserir o acessório: dependendo do modelo do aparelho, ao fechar a porta, o acessório pode riscar o vidro da porta. Insira sempre o acessório no aparelho até ao batente.
- Transportar o aparelho: não transporte nem segure o aparelho pela pega da porta. A pega não suporta o peso do aparelho e pode partir-se.

O seu novo forno

Apresentamos-lhe o seu novo forno. Este capítulo descreve as funções do painel de comandos e dos respectivos elementos individuais. Também inclui informações sobre os acessórios e os componentes do espaço interior do forno.

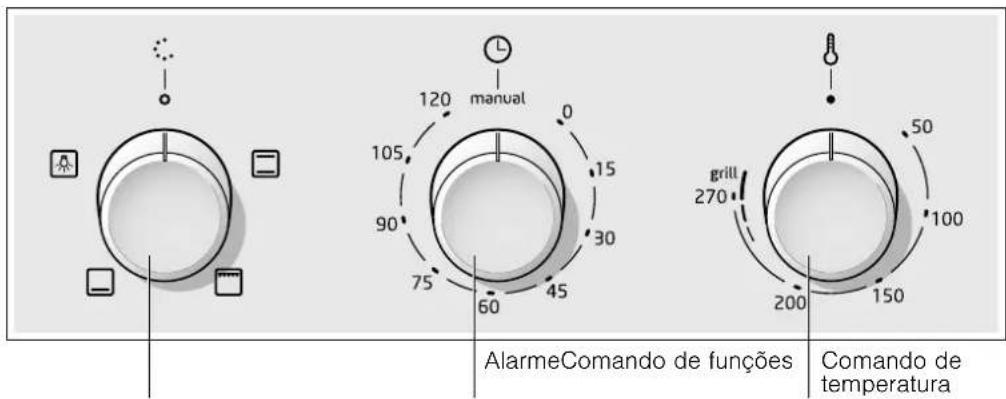

Painel de comandos

Apresentamos-lhe uma vista geral do painel de comandos. Os elementos podem variar consoante o modelo do aparelho.

120 manual 0 105 15 90 30 75 45 60 60 150 200 270 grill 50 100 AlarmeComando de funções Comando de temperatura

Comandos giratórios retrácteis

Em alguns fornos, os comandos giratórios são retrácteis. Para bloquear ou desbloquear o comando giratório, pressionar o mesmo quando estiver na posição zero.

Comando de funções

O comando de funções permite seleccionar o tipo de aquecimento.

Posição Utilização

o	Posição zero O forno está desligado.
	Calor superior e inferior*	Para bolos, gratinados e assados de carne magra, p. ex., de vitela ou caça, utilizando um nível. O calor é fornecido pelas resistências inferior e superior.
	Grelhador, grande superfície	Grelhar bifes, salsichas e peixe e fazer torradas. Toda a superfície sob a resistência do grelhador é aquecida.
	Calor inferior Confitar, cozer e gratinar. O calor é fornecido pela resistência inferior.
	Luz Acender a lâmpada do forno.

* Tipo de aquecimento através do qual se determina a classe de eficiência de energia segundo a norma EN60350.

Quando se selecciona um tipo de aquecimento, a lâmpada do forno acende-se.

Alarme com função de desconexão

Com o alarme, poderá programar um tempo até 120 minutos e programar a desconexão automática do forno.

Posição Significado

manual	Posição zero O alarme está desactivado.
0 Fim do tempo programado		Sinal que aparece quando ter-mina o tempo programado do alarme.
0 - 120 Escala em minu-tos		Margens de tempo

Como programar

Rodar o alarme para a direita até regular o tempo pretendido. A seguir a 120 existe um travão. Não o ultrapasse rodando o comando.

Uma vez decorrido o tempo

Será emitido um sinal sonoro e o forno desliga-se.

Rodar o comando até à posição manual.

Nota: Se o tempo de cozedura que se pretende regular for inferior a 30 minutos, tem primeiro de rodar o comando até à posição 30 e, em seguida, retroceder até alcançar o tempo pretendido.

O comando de temperatura permite seleccionar a temperatura ou o nível do grelhador.

Posição Significado

Posição zero O forno não aquece.
50 - 270	Amplitude de temperatura	Temperatura do interior do forno em °C.
-, -, -	Níveis do grelha-dor	Níveis para o grelhador de grande superfície ☐.
		- = nível 1, suave
		- = nível 2, médio
		- = nível 3, forte

Nota: Quando utilizar o grelhador, em tempos de cozedura superiores a 15 minutos, regular o comando de temperatura para grelhador suave.

Interior do forno

A lâmpada está no interior do forno. Um ventilador evita que o forno aqueça demasiado.

Lâmpada

A lâmpada do interior do forno mantém-se acesa enquanto o forno está em funcionamento.

Não obstante, é possível acender a lâmpada com o forno apagado, colocando o comando de função na posição

Ventilador

O ventilador liga-se e desliga-se sempre que necessário. O ar quente sai pela parte superior da porta. Atenção! Não tapar o orifício de ventilação. O forno pode sobreaquecer.

Recomendações de uso

No manual em anexo, O nosso estúdio de cozinha, inclui-se uma selecção de pratos e conselhos que descrevem, em detalhe, como tirar o máximo partido do forno, bem como uma selecção de Comidas normalizadas que foram elaboradas para institutos de testes.

O seu acessório

O acessório fornecido é adequado para preparar muitos pratos. Assegure-se de que insere sempre o acessório com o lado correcto no interior do aparelho.

Para que alguns pratos ainda fiquem melhores ou para que o manuseamento do seu forno se torne ainda mais confortável, existe uma grande oferta de acessórios especiais.

Introdução dos acessórios

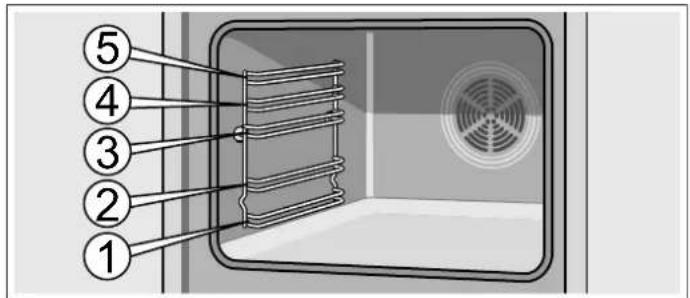

É possível colocar os acessórios no interior do forno em 5 níveis diferentes. Introduzir os acessórios sempre até ao travão, para que não toquem no vidro da porta.

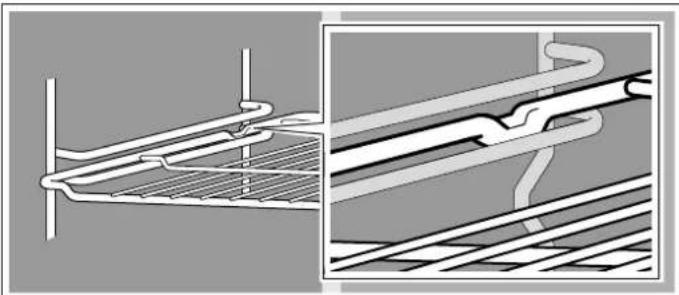

É possível mover os acessórios para fora até meio, até ficarem fixos. Deste modo, os alimentos podem retirar-se com facilidade.

Ao introduzir um acessório no interior do forno, assegurar-se de que a parte posterior do acessório é a que tem a curvatura. Só assim pode ficar bem encaixado.

Dependendo do equipamento, se o aparelho tiver calhas de remoção, estas encravam ligeiramente quando estiverem totalmente para fora. Desta forma, é possível colocar facilmente o acessório. Para desbloquear, voltar a introduzir as calhas de remoção no interior do forno, exercendo um pouco de pressão.

Nota: Se os acessórios aquecerem, podem deformar-se. Quando voltarem a arrefecer, a deformação desaparece. Tal não prejudica o funcionamento normal.

O seu forno só está equipado com alguns dos seguintes acessórios.

Os acessórios podem ser adquiridos através do Serviço de Assistência Técnica ou em estabelecimentos especializados. Ver quais os acessórios disponíveis no catálogo comercial.

Grelha

Para recipientes, formas para bolos, assados, grelhados e pratos congelados.

Introduzir a grelha com o lado aberto voltado para a porta do forno e com a curvatura para baixo —.

Tabuleiro de forno plano de esmalte

Para bolos, massas e bolachas.

Introduzir o tabuleiro no forno com a parte do desnível na direcção da porta do forno.

Tabuleiro universal fundo de esmalte

Para bolos molhados, massas, pratos congelados e assados de peças de grande tamanho. Também é possível utilizá-lo como tabuleiro para recolher a gordura quando estiver a assar directamente sobre a grelha.

Introduzir o tabuleiro no forno com a parte do desnível na direcção da porta do forno.

Antes da primeira utilização

Aqui encontrará informações acerca dos passos a seguir antes de preparar refeições pela primeira vez no seu forno. Antes de começar a cozinhar, leia o capítulo Indicações de segurança.

Aquecer o forno

Para eliminar o cheiro a novo, aqueça o forno vazio e fechado. O mais eficaz é aquecer o forno durante uma hora com calor superior e inferior ☐ a 240 °C. Verificar se não há restos da embalagem no interior do forno.

1. Seleccionar o calor superior e inferior ☐ com o comando de funções.

2. Seleccionar 240 °C com o comando de temperatura.

Desligar o forno uma hora depois. Para tal, colocar o comando de funções na posição zero.

Limpeza dos acessórios

Antes de serem utilizados pela primeira vez, os acessórios devem ser limpos a fundo com água quente, um pouco de sabão e um pano.

Regular o forno

Existem várias possibilidades de regulação do seu forno. No presente capítulo iremos explicar como regular o tipo de aquecimento e a temperatura ou potência de grelhador pretendidos.

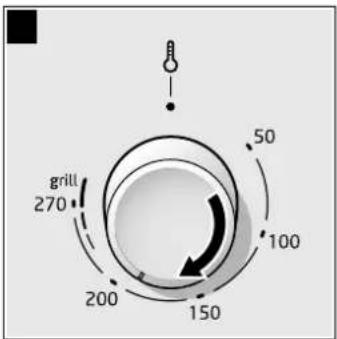

Tipo de aquecimento e temperatura

Exemplo da imagem: calor superior e inferior ☐ a 190 °C.

1. Selecionar o tipo de aquecimento utilizando o comando de funções.
2. Seleccionar a temperatura ou o nível do grelhador utilizando o comando de temperatura.

1. 2. 朵 □ □ □ □

grill 270 200 150 100 50

O forno começa a aquecer.

Desligar o forno

Rode o selector de funções para a posição inicial (desligado).

Alterar as regulações

É possível alterar o tipo de aquecimento e a temperatura ou potência de grelhador a qualquer altura, com o respectivo selector.

Tempo de cozedura

O forno permite programar o tempo de cozedura para cada alimento. Depois de decorrido o tempo de cozedura, o forno desliga-se automaticamente. Deste modo não é necessário interromper outras tarefas para desligar o forno e não há o perigo de, acidentalmente, ultrapassar o tempo de cozedura.

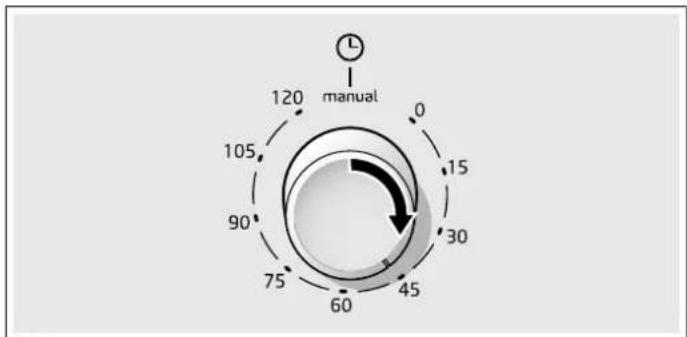

Exemplo da imagem: tempo de cozedura de 45 minutos.

1. Seleccionar o tipo de aquecimento com o comando de funções.
2. Seleccionar a temperatura ou o nível do grelhador com o comando de temperatura.
3. Rodar o alarme para a direita até regular o tempo pretendido. A seguir a 120 existe um travão. Não o ultrapasse rodando o comando.

manual 120 0 15 30 45 60 75 90 105 manual

O tempo de cozedura terminou

É emitido um sinal sonoro. O forno deixa de aquecer. Colocar o comando de funções na posição o. O forno está desligado.

Cancelar o tempo de cozedura

Rodar o alarme até à posição manual.

Notas

■ Assim que seja emitido o sinal sonoro, rode novamente o alarme até à posição manual.
Se o tempo de cozedura que se pretende regular for inferior a 30 minutos, tem primeiro de rodar o comando até à posição 30 e, em seguida, retroceder até alcançar o tempo pretendido.

Cuidados e limpeza

O forno pode conservar durante muito tempo o aspecto reluzente e a capacidade funcional desde que se efectue regularmente a limpeza e a manutenção pertinentes. Segue-se uma descrição de como efectuar o tratamento cuidadoso e a limpeza do forno.

Notas

• É possível que a parte frontal do forno apresente tonalidades diferentes devido aos diversos materiais como o vidro, plástico ou metal.
  As sombras que surgem no vidro da porta e parecem sujidade são reflexos de luz da lâmpada do forno.
  O esmalte queima-se quando o forno atinge uma temperatura muito elevada. Pode provocar ligeiras descolorações. Este fenómeno é normal e não afecta o funcionamento do forno. Não é possível esmaltar totalmente as bordas dos tabuleiros finos. Deste modo, podem ter um toque áspero o que não afecta a cobertura anticorrosiva.

Produtos de limpeza

Ter em conta as indicações da tabela para não danificar as várias superfícies do forno utilizando um produto de limpeza inadequado. Não utilizar

• produtos de limpeza abrasivos nem ácidos;
  ■ produtos fortes que contenham álcool,
  ■ esfregões nem esponjas duras;
  ■ aparelhos de limpeza de alta pressão ou por jacto de vapor.

Lavar bem os panos novos antes de os utilizar.

Zona Produtos de limpeza

Parte frontal do forno Água quente com um pouco de sabão:Limpar com um pano e secar com outro suave. Não utilizar limpa-vidros ou raspadores para vidro.

Aço inoxidável Água quente com um pouco de sabão:Limpar com um pano e secar com outro suave. Limpar imediatamente as manchas de cal, gordura, farinha e clara de ovo porque pode formarse corrosão por baixo das mesmas.Nos centros do Serviço de assistência técnica ou em lojas especializadas é possível adquirir produtos específicos para o tratamento do aço inoxidável e adequados para as superfícies quentes. Aplicar o produto de limpeza com um pano suave muito fino.

Vidro Limpa-vidros:Limpar com um pano suave. Não utilizar um raspador para vidro.

Vidros da porta Limpa-vidros:Limpar com um pano suave. Não utilizar raspadores para vidro.

Interior do forno Água quente com um pouco de sabão ou água com vinagre:Limpar com um pano.Em caso de sujidade forte, utilizar esfregões de aço inoxidável ou produtos de limpeza específicos para fornos. Utilizar apenas quando o interior do forno estiver frio.

Zona Produtos de limpeza

Tampa de vidro da lâmpada do forno	Água quente com um pouco de sabão:Limpar com um pano.
Vedante Não retirar!	Água quente com um pouco de sabão:Limpar com um pano. Não esfregar.
Grelhas ou calhas Água	quente com um pouco de sabão:Pôr de molho e limpar com um pano ou uma escova.
Guias corrediças Água	quente com um pouco de sabão:Limpar com um pano ou uma escova. Não pôr de molho nem lavar na máquina de lavar loiça.
Acessórios Água	quente com um pouco de sabão:Pôr de molho e limpar com um pano ou uma escova.

Função luz

Para facilitar a limpeza do forno, é possível acender a lâmpada do interior do forno.

Acender a lâmpada do forno

Rodar o comando de funções até à posição 🍒.

A lâmpada acende-se. O comando de temperatura deve estar desligado.

Apagar a lâmpada do forno

Rodar o comando de funções até à posição o.

Desmontar e montar as grelhas ou calhas do lado esquerdo e direito

É possível retirar as grelhas ou calhas do lado esquerdo e direito, para serem limpas. O forno deve estar frio.

Desmontar as grelhas ou calhas

1. Levantar a grelha ou a calha pela parte da frente e desmontá-la (figura A).
2. De seguida, puxar completamente a grelha ou a calha e retirá-la (figura B).

Limpar as grelhas ou calhas com detergente para a loiça e uma esponja. Para as manchas resistentes recomenda-se uma escova.

Montar as grelhas ou calhas

1. Primeiro, inserir a grelha ou a calha na ranhura posterior fazendo um pouco de pressão para trás (figura A)
2. e depois introduzir na ranhura frontal (figura B).

As grelhas ou calhas ajustam-se à esquerda e à direita. A curvatura deve estar sempre voltada para baixo.

Montar e desmontar a porta do forno

Para facilitar a desmontagem da porta e a limpeza dos vidros, é possível desprender a porta do forno.

As dobradiças da porta do forno estão equipadas com uma alavanca de bloqueio. Se a alavanca de bloqueio estiver fechada (figura A), não é possível desmontar a porta. Se se abrir a alavanca de bloqueio para desmontar a porta (figura B), as dobradiças ficam bloqueadas. Desta forma, não podem fechar-se bruscamente.

⚠️ Perigo de lesões!

Se as dobradiças não estiverem bloqueadas com a alavanca, podem fechar-se bruscamente. Verificar sempre se as alavancas de bloqueio estão fechadas, excepto quando se desmontar a porta caso em que as alavancas devem estar abertas.

Desmontar a porta

1. Abrir totalmente a porta do forno.
2. Retirar as duas alavancas de bloqueio situadas à direita e à esquerda (figura A).
3. Fechar a porta do forno até acima (figura B). Segurar na porta com ambas as mãos dos dois lados. Fechá-la um pouco mais e retirá-la.

Voltar a montar a porta seguindo os mesmos passos pela ordem inversa.

1. Quando voltar a montar a porta, verificar se as duas dobradiças encaixam exactamente dentro das respectivas aberturas (figura A).
2. A ranhura inferior das dobradiças deve encaixar dos dois lados (figura B).

Se as dobradiças não ficarem correctamente montadas, podem provocar um desalinhamento da porta.

1. Fechar novamente as alavancas de bloqueio (figura C). Fechar a porta do forno.

⚠️ Perigo de lesões!

Não tocar na dobradiça se deixar cair a porta involuntariamente ou se uma dobradiça se fechar bruscamente. Avisar o Serviço de Assistência Técnica.

Montar e desmontar os vidros da porta

É possível retirar os vidros da porta do forno para facilitar a limpeza.

Desmontar

O vidro riscado da porta do aparelho pode rachar. Não use raspadores de vitrocerâmica, nem detergentes agressivos ou abrasivos.

Montar

O que fazer em caso de avaria

Muitas vezes, quando ocorre uma avaria, pode tratar-se de uma pequena anomalia fácil de resolver. Antes de contactar o Serviço de Assistência Técnica, tentar resolver a avaria com a ajuda da seguinte tabela.

Tabela de avarias

Avaria Causa possível Solução/conselhos
O forno não funciona.	O fusível está danificado.	Verificar na caixa de fusíveis se o fusível está em bom estado.
	Corte no fornecimento eléctrico.	Verificar se a luz da cozinha acende ou se outros elec-trodomésticos funcionam.
O forno não aquece.	O alarme está na posição 0.	Rodar o alarme até à posi- çãomanual.

As reparações inadequadas são perigosas. As reparações só devem ser efectuadas por pessoal do Serviço de assistência técnica com formação adequada.

Substituir a lâmpada do forno

Se a lâmpada do forno estiver deteriorada, deverá ser substituída. É possível adquirir lâmpadas de substituição de 220-240 V, base E14, 25 W e resistentes à temperatura (T300 °C), através do Serviço de Assistência Técnica ou em estabelecimentos especializados. Utilizar apenas estas lâmpadas.

Desconectar o aparelho da rede de alimentação eléctrica. Assegurar-se de que está correctamente desligado.

1. Colocar um pano de cozinha dentro do forno frio para evitar danos.
2. Retirar o vidro de protecção, desapertando-o para o lado esquerdo.

1. Substituir a lâmpada por um tipo de lâmpada idêntico.
2. Voltar a apertar o vidro de protecção.
3. Retirar o pano de cozinha e voltar a ligar o aparelho à corrente.

Vidro de protecção

Os vidros de protecção deteriorados têm de ser substituídos. É possível obter vidros de protecção através do Serviço de Assistência Técnica. Indicar o n.º do produto e o n.º de fabrico do aparelho.

Serviço de Assistência Técnica

Se o seu aparelho precisar de ser reparado, o nosso Serviço de Assistência Técnica está à sua disposição. Encontramos sempre uma solução adequada, também para evitar deslocações desnecessárias do técnico.

Número E e número FD

Quando telefonar, indique o número de artigo (N.º E) e o número de fabrico (N.º FD), para que possamos prestar um serviço de qualidade. A placa de características com os números encontra-se na parte lateral direita da porta do forno. Para que em caso de necessidade, não tenha de procurar durante muito tempo, pode inserir aqui os dados do seu aparelho e o n.º de telefone do Serviço de Assistência Técnica.

N.º E

N.º FD

Serviço de Assistência Técnica

Tenha em atenção que no caso de utilização incorrecta, a deslocação do técnico do serviço de assistência não é gratuita, mesmo durante o período de garantia.

Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.

Ordem de reparação e apoio em caso de anomalias PT 707 500 545

Confie na competência do fabricante. Assim, poderá ter a certeza de que a reparação é executada por técnicos especializados com a devida formação e com as peças de reparação originais para o seu aparelho.

Conselhos energéticos e ambientais

Nesta secção encontrará conselhos para poupar energia ao cozinhar e assar e para dar um destino final adequado ao seu aparelho.

Poupar energia

• Pré-aquecer o forno apenas quando vem indicado na receita ou nas tabelas.
• Utilizar formas escuras, lacadas ou esmaltadas a preto. Absorvem melhor o calor.
  ■ Manter a porta do forno fechada durante os tempos de cozedura.
  Se tiver vários bolos para cozer, faça-o de preferência um a seguir ao outro. O forno ainda estará quente. Desta forma, reduz-se o tempo de cozedura por cada bolo. Também é possível colocar duas formas rectangulares de cada vez, lado a lado.
• Nos tempos de cozedura longos, é possível desligar o forno 10 minutos antes de acabar o tempo e aproveitar o calor residual para terminar.

Eliminação ecológica

Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.
