| Tipo de produto | Campana de cozinha |
| Marca | Mepamsa |
| Modelo | Merit pro - 70 |
| Largura | 70 cm |
| Profundidade | 50 cm |
| Altura | 30 cm (ajustável) |
| Peso | 10 kg |
| Alimentação | 220-240 V ~ 50 Hz |
| Potência do motor | 200 W |
| Potência de iluminação | 2 × 20 W (halógenas) |
| Caudal máximo | 600 m³/h |
| Nível de ruído | 50-65 dB |
| Velocidades | 3 velocidades |
| Modo de funcionamento | Extração e recirculação |
| Filtro de gorduras | Filtro metálico lavável |
| Filtro de carvão | Opcional (não incluído) |
| Comando | Deslizador mecânico |
| Iluminação | Sim, focos halógenos |
| Material | Aço inoxidável e vidro |
| Cor | Inoxidável |
| Diâmetro saída de ar | 150 mm |
| Altura mínima sobre bancada | 65 cm (elétrica) / 75 cm (gás) |
| Classe energética | A (estimada) |
| Inclui | Tubo de ligação, manual do utilizador |
| Peças sobresselentes disponíveis | Filtros, lâmpadas, motor |
| Garantia | 2 anos |
Perguntas frequentes - Campana Merit pro - 70 MEPAMSA
Perguntas dos utilizadores sobre Campana Merit pro - 70 MEPAMSA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual Campana Merit pro - 70 - MEPAMSA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Campana Merit pro - 70 da marca MEPAMSA.
MANUAL DE UTILIZADOR Campana Merit pro - 70 MEPAMSA
Manual de Instruções ÍNDICE
CONSELHOS E SUGESTÕES 12
CARACTERÍSTICAS....13
INSTALAÇÃO 14
USO 17
MANUTENÇÃO ....18
INSTALACIÓN
MANDO A DISTANCIA (OPCIONAL)
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

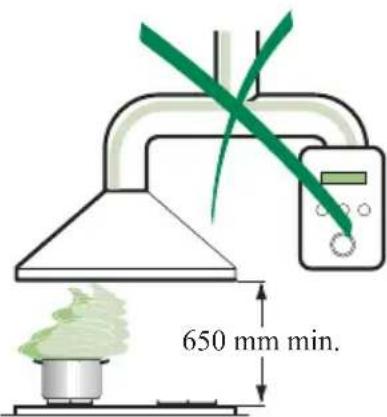

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

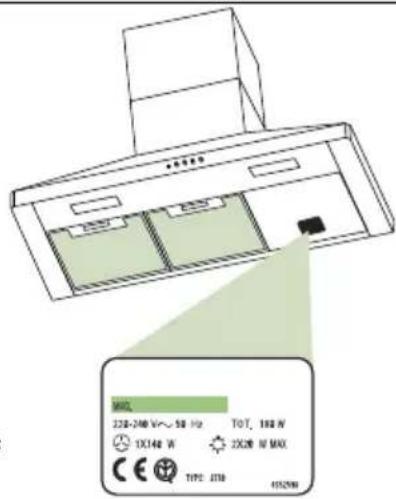

- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe I, certifique-se de que a instalacao doméstica garanta uma descarga correcta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
- As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.


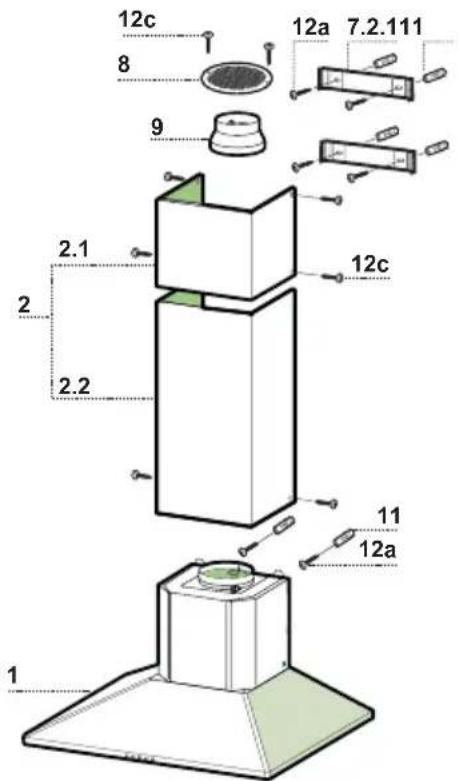

Ref. Qtd Componentes do produto
| 1 | 1 | Corpo do exaustor equipado com: Comandos,iluminação,grupo do ventilador e filtros |
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé Superior
2.2 1 Chaminé Inferior
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm
Réf. Qtd Componentes de instalação
| 7.2.1 | 2 | Suportes de fixação da chaminé superior |
11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
12e 2 Parafusos 2,9 x 9,5
Qtd Documentação
1 Manual de Instruções


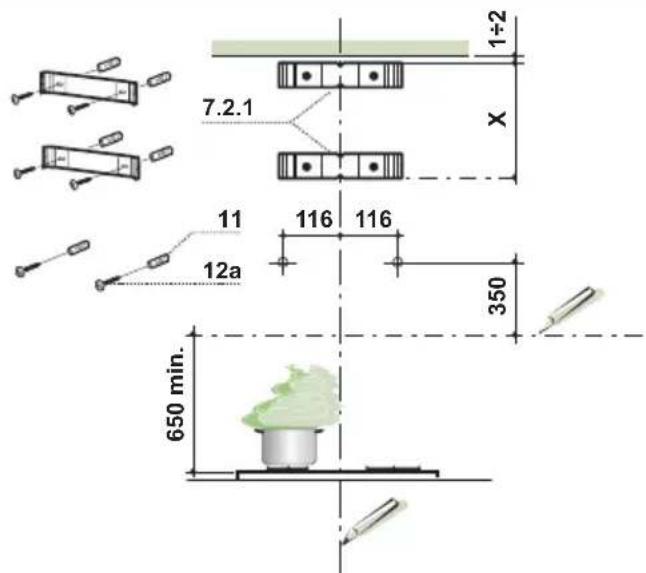

7.2.1 11 12a 116 116 350 650 min.Marque na parede:
- uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor:
- uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte. - Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte. - Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, e 328 mm acima da linha de referência horizontal.
- Repita esta operação do lado oposto.
- Fure os pontos marcados com 8 mm.
- Introduza as buchas 11 nos furos.
- Fixe os suportes, utilizando os parafusos 12a (4.2 x 44.4) fornecidos com o aparelho.
- Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

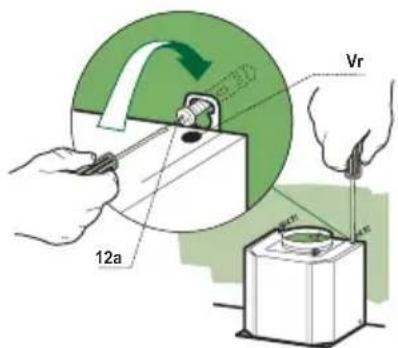

Montagem do corpo do exaustor
- Antes de prender o corpo do exaustor, aperte os 2 parafusos Vr situados nos pontos de fixação do corpo do exaustor.
- Prenda o corpo do exaustor nos parafusos 12a (4,2 x 44,4) previamente colocados.
- Aperte os parafusos de suporte 12a definitivamente.
- Opere com os parafusos Vr para nivelar o corpo do exaustor.


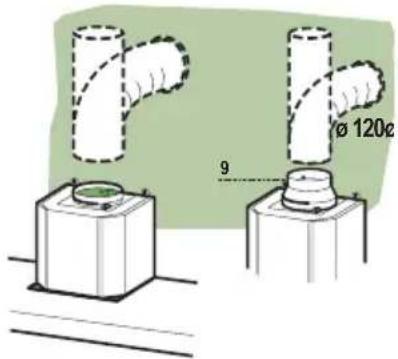

SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de φ150 ou 120 mm; esta escolha deve ser feita pelo instalador.
- Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
- Tire os filtros anti-odor de carvão activo, se presentes..


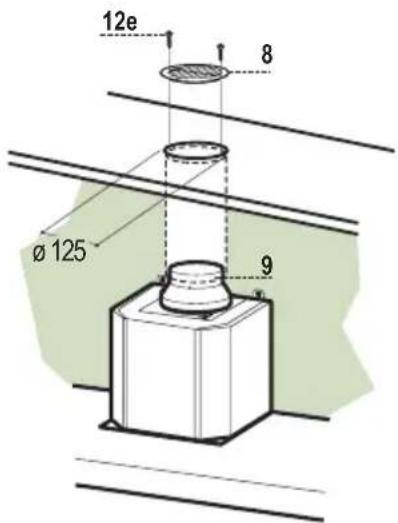

Ø 120Ø 9SAÍDA DO AR PARA A VERSÃO FILTRANTE
- Faça um furo de 125 mm na prateleira presente acima do e-xaustor.
- Instale a flange de redução 9 na saída do corpo do exaustor.
- Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
- Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos (2,9 x 9,5) fornecidos com o aparelho.
- Certifique-se da presença dos filtros anti-odor de carvão activo.
- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
- Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

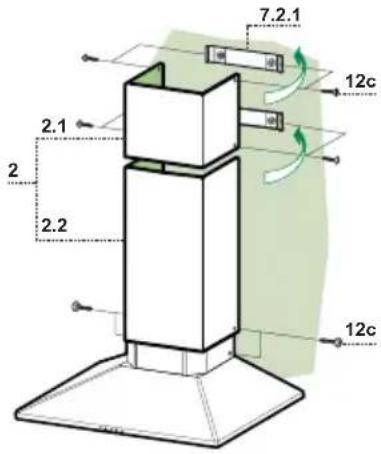

Chaminé inferior
- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.


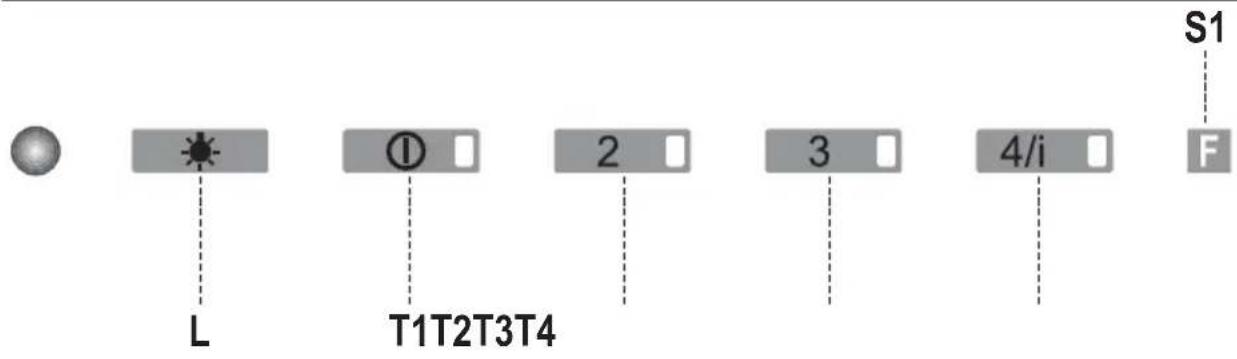

S1 L T1T2T3T4 2 3 4/i FQuadro de comandosz
TECLA LED FUNÇÕES
L Liga e desliga a iluminação.
T1 0/1 Motor Fixo Primeira velocidade.
T2 Velocidade Fixo Segunda velocidade.
T3 Velocidade Fixo Terceira velocidade.
T4 Velocidade Fixo Velocidade máxima.
A piscar Velocidade intensa.
Adequada para enfrentar as máximas emissões de vapores de cozedura. É activada com a pressão da tecla por cerca de 2".Desliga-se automaticamente ao fim de 10 minutos da entrada em função. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade.
S1 Led Fixo Sinaliza o alarme de saturação dos Filtros Metálicos Antigordura e a necessidade de lavá-los. O alarme entra em função ao fim de 100 horas de funcionamento efectivo do exaustor. (Para apagar o alarme ver o parág. Manutençao)
A piscar Quando é activado, sinaliza o alarme de saturação do Filtro Anti-odor de Carvão Activo, que deve ser substituído; também devem ser lavados os Filtros Metálicos Antigordura. O alarme de saturação do Filtro Anti-odor de Carvão Activo entra em função ao fim de 200 horas de funcionamento efectivo do exaustor. (Quanto à activação e para saber como apagar o alarme, ver o parág. Manutenção)
CONTROLE REMOTO (DE OPÇÃO)
É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA.
- Não coloque o controle remoto perto de fontes de calor.
- Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.
Reset do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através los leds, que começam a piscar.

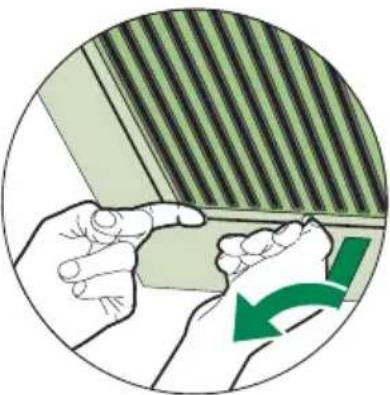

Limpeza dos filtros
- Os filtros podem ser lavados na máquina de lavar louça. Laválos quando o led S1 acender ou no máximo a cada 2 meses de uso do Exaustor.
- Retirar um filtro de cada vez, puxar e girar o punho no sentido contrário ao dos ponteiros do relógio.
- Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
- Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Filtro anti-odor (Versão Filtrante)
Não pode ser lavado e não é regenerável, devendo ser substituído quando o led S1 se liga ou de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.
Activação do sinal de alarme
- Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada na altura de instalação ou posteriormente.
- Desligue as luzes e o motor de aspiração.
- Desligue o exaustor accionando o interruptor bipolar colocado de permeio na alimentação de Rede ou operando com o interruptor geral.
- Restabeleça a ligação mantendo premida a tecla T1.
- Solte a tecla. Os cinco leds estão todos acesos fixos
- No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação dos Leds T1 e T4:
- 2 sinais de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo ACTIVADO
- 1 sinal de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo DESACTIVADO
SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO
Reset do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através dos leds, que começam a piscar.

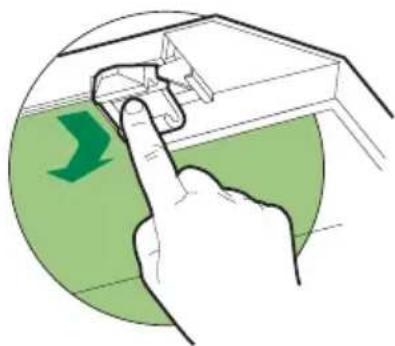

Substituição do Filtro
- Tire os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
- Monte o filtro novo prendendo-o na sua sede.
- Reinstale os filtros metálicos antigordura.

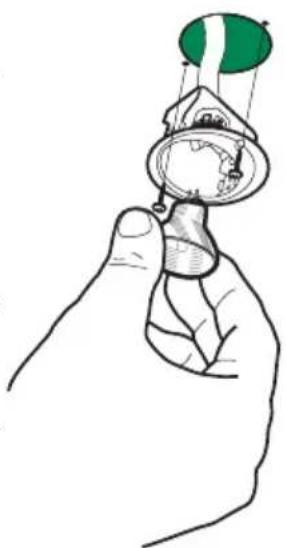

SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas de halogénio de 20 W
- Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
- Extraia a lâmpada do suporte.
- Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
- Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
