| Tipo de produto | Campânula de cozinha |
| Marca | Mepamsa |
| Modelo | Cylindra Pro - 70 |
| Largura | 70 cm |
| Profundidade | 50 cm |
| Altura | 30 cm (ajustável com tubo de chaminé) |
| Peso | 12 kg |
| Tensão de alimentação | 220-240 V ~ 50/60 Hz |
| Potência do motor | 200 W |
| Número de velocidades | 3 |
| Tipo de iluminação | LED (2 x 3 W) |
| Sistema de extração | Com duto ou recirculação (filtro de carvão incluído) |
| Filtro de gordura | Filtro metálico lavável |
| Filtro de carvão | Substituível (incluído) |
| Nível de ruído máx. | 65 dB |
| Controle | Painel tátil com botões de velocidade e luz |
| Diâmetro de saída de ar | 150 mm |
| Altura de instalação recomendada | 65-75 cm acima da bancada |
| Limpeza de filtros | A cada 2 meses (filtro de gordura); filtro de carvão a cada 6 meses |
| Segurança | Desligamento automático de segurança (não especificado, assume-se) |
| Garantia | 2 anos |
Perguntas frequentes - Campana Cylindra pro - 70 MEPAMSA
Perguntas dos utilizadores sobre Campana Cylindra pro - 70 MEPAMSA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual Campana Cylindra pro - 70 - MEPAMSA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Campana Cylindra pro - 70 da marca MEPAMSA.
MANUAL DE UTILIZADOR Campana Cylindra pro - 70 MEPAMSA
Manual de Instruções ÍNDICE
CONSELHOS E SUGESTÕES 13
CARACTERÍSTICAS....14
INSTALAÇÃO 17
UTILIZAÇÃO....19
MANUTENÇÃO ....20
INSTALACIÓN
MANDO A DISTANCIA (OPCIONAL)
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

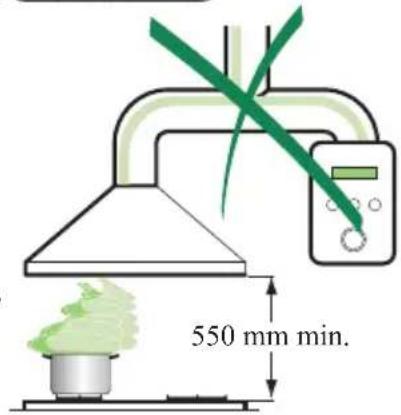

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 550 mm.

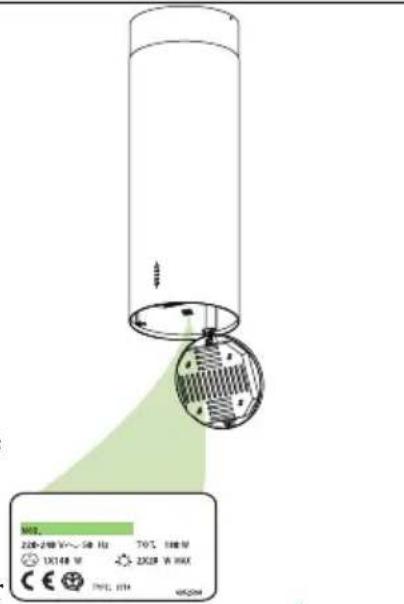

- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira impró-pria.
- As chamas de forte intensidade não devem ficar desobertas enquanto o exaustor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.


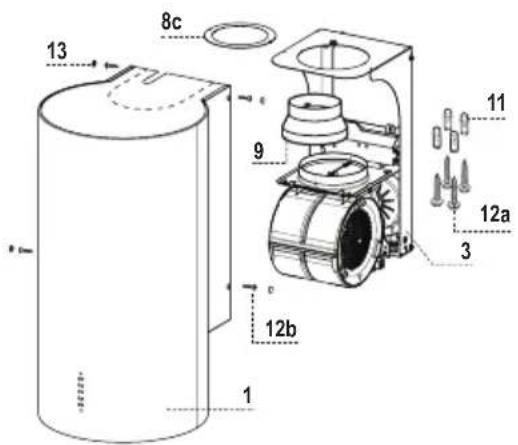

Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, iluminação e filtros
3 1 Sustentação do exaustor provida de aspirador
8c 1 Redução de saída do ar ø 120 mm
9 1 Flange de redução ø 150-120 mm
Ref. Qtd Componentes de instalação
11 4 Buchas ø 10
12a 4 Parafusos 5 x 70
12b 4 Parafusos M4 x 15
13 4 Tampa por parafusos M4
Qtd
Documentação
1 Manual de Instruções
| X | 800 | 1050 |
| Y 1050 | 1240 | |
No caso da instalação do exaustor ser feita na versão filtrante, saiba que é necessário deixar por cima do exaustor, entre ele e qualquer limite superior (tecto ou prateleira), uma distância de, pelo menos, 8-10 cm.

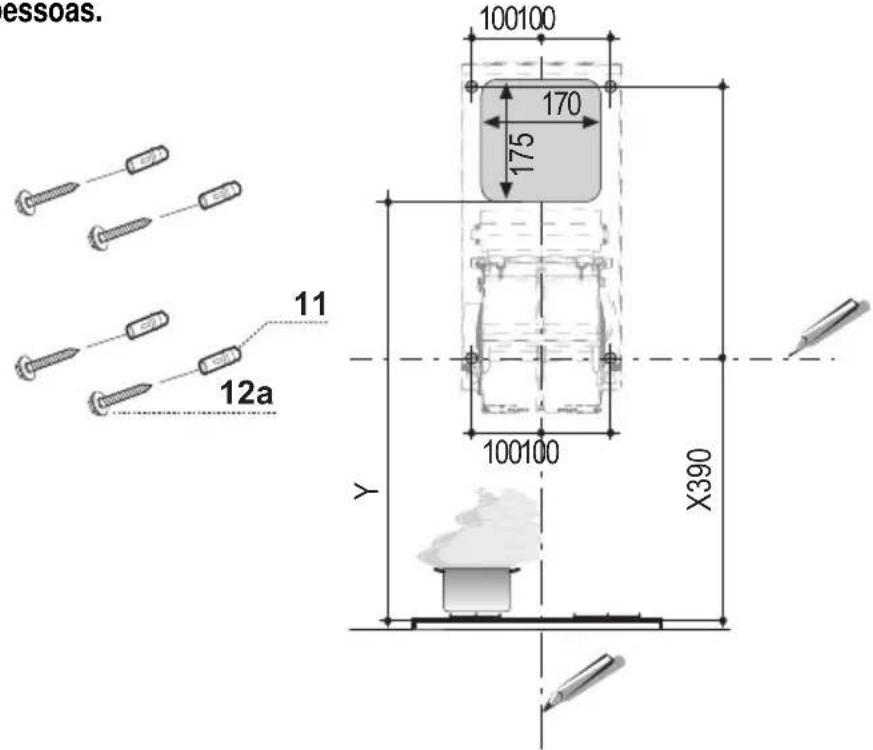

Marque na parede:
- uma linha vertical até ao tecto ou ao limite superior, ao centro da zona prevista para a montagem do exaustor;
- uma linha horizontal a: pelo menos, X mm acima da placa do fogão;
- Marque um ponto de referência como indicado, a 100 mm de distância da linha de referência vertical, à direita desta.
- Repita a operação do lado oposto, verificando a nivelação.
- Marque um ponto de referência, como indicado, 390 mm acima da linha de referência horizontal. a 100 mm de distância da linha de referência vertical, à direita desta.
- Repita a operação do lado oposto, verificando a nivelação.
- Com uma broca de ∅ 10 mm fure os pontos marcados.
- Introduza as buchas 11 nos furos.

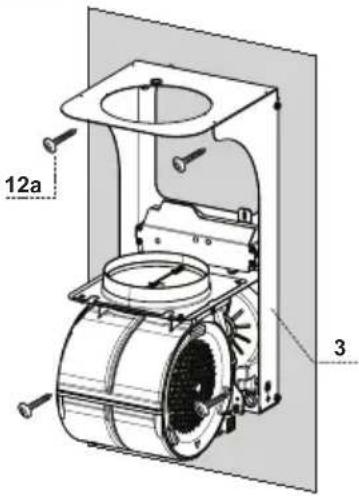

Montagem do suporte do exaustor
- Apoie o suporte de exaustor, 3, na parede, fazendo coincidir os orifícios do suporte com os furos feitos na parede.
- Fixe a posição do suporte na parede, utilizando os quatro para-fusos 12a (5 x 70), que vão a acompanhar o aparelho.
- Antes de apertar definitivamente os parafusos, verifique a niven-lação do suporte e ajuste-a. Aperte agora bem os parafusos.
Para instalação na versão aspirante, ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível de ø 150 ou 120 mm, cuja escolha deixamos ao critério do instalador. O tubo pode sair quer por cima, quer pela traseira do exaustor.
SAÍDA TRASEIRA
- Lembramos que para fazer o furo de evacuação é necessário seguir o esquema dado no parágrafo sobre a execução de furos na parede
- Para a ligação com um tubo de 120 mm, adapte a flange de redução 9 à saída do corpo do exaustor.
- Fixe o tubo com braçadeiras adequadas. O material necessário para esta operação não é fornecido com o aparelho.
- Tire os filtros anti-cheiro de carvão activo, se presentes.

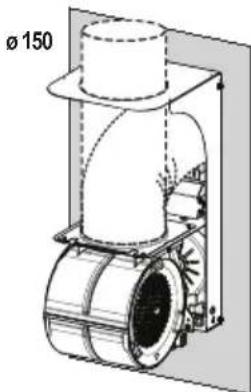

SAÍDA POR CIMA

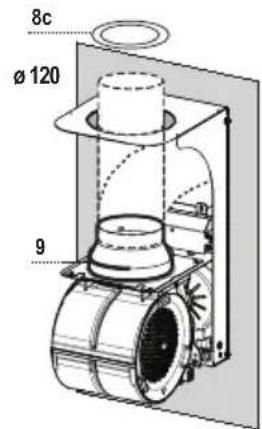

- Para a ligação com um tubo de ø 150 mm, ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível.
- Para a ligação com um tubo de ø120 mm, adapte a flange de redução 9 à saída do corpo do exaustor.
- Enrosque a redução de saída de ar, 8c, no furo de saída do su- porte do exaustor, utilizando os parafusos que acompanham o aparelho.
- Ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível.
- Fixe o tubo com braçadeiras adequadas. O material necessário para esta operação não é fornecido com o aparelho.
- Tire os filtros anti-cheiro de carvão activo, se presentes.
Montagem da estrutura do exaustor
No caso de ter optado pela saída de pela parte superior do exaustor, deverá tirar o preço pré-cortado.
- Apoie a estrutura do exaustor no suporte e fixe-a lateralmente com os quatro parafusos, 12b.
- Cubra as sedes dos parafusos com as tampas, 13, que acompanham o aparelho.


- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
- Abra o grupo de iluminação puxando-o pelo entalhe próprio
- Tire os filtros um por vez abrindo os respectivos engates.

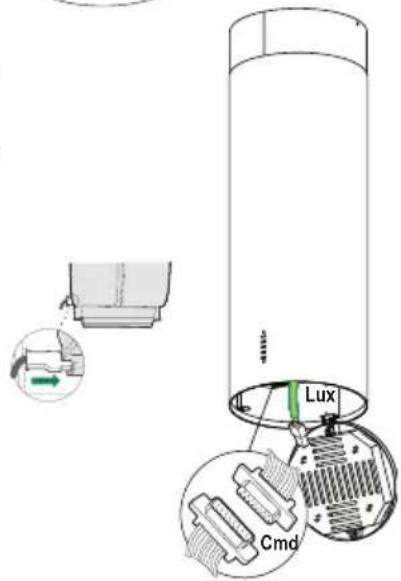

- Assegure-se de que o conector do cabo de alimentação esteja bem adaptado na tomada do aspirador.
• Ligue o conector dos comandos Cmd. - Ligue o conector dos focos Lux a extremidade do cabo eléctrico que se encontra atras da tampa do caixa de iluminação.
- Monte de novo os filtros y o grupo de iluminação.
TECLA LED FUNÇÕES
| L | Liga e desliga a iluminação. | |||
| T1 | 0/1 | Motor Fixo | Primeira velocidade.Desliga o exaustor se for mantida premida por cerca de 1”. | |
| T2 | Velocidade Fixo | Segunda velocidade. | ||
| T3 | Velocidade Fixo | Terceira velocidade. | ||
| T4 | Velocidade Fixo | Velocidade máxima. | ||
| A piscar | Velocidade intensa.Adequada para enfrentar as máximas emissões de vapores de cozedura. É activada com a pressão da tecla por cerca de 2”.Desliga-se automaticamente ao fim de 10 minutos da entrada em função. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade. | |||
| S1 | Led | Fixo | Sinaliza o alarme de saturação dos Filtros Metálicos Antigordura e a necessidade de lavá-los. O alarme entra em função ao fim de 100 horas de funcionamento efectivo do exaustor. (Para apagar o alarme ver o parág. Manutenção) | |
| A piscar | Quando é activado, sinaliza o alarme de saturação do Filtro Anti-odor de Carvão Activo, que deve ser substituído; também devem ser lavados os Filtros Metálicos Antigordura.O alarme de saturação do Filtro Anti-odor de Carvão Activo entra em função ao fim de 200 horas de funcionamento efectivo do exaustor.(Quanto à activação e para saber como apagar o alarme, ver o parág. Manutenção) | |||

L

T1

T2

T3

T4

S1

CONTROLE REMOTO (DE OPÇÃO)
É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA.
- Não coloque o controle remoto perto de fontes de calor.
- Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.
Reset do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através los leds, que começam a piscar.
Limpeza dos filtros
- Abra o grupo de iluminação puxando-o pelo entalhe próprio.
- Tire os filtros um por vez abrindo os respectivos engates.
- Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
- Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Não pode ser lavado e não é regenerável, devendo ser substituído quando o led S1 se liga ou de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.
Activação do sinal de alarme
- Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada na altura de instalação ou posteriormente.
- Desligue as luzes e o motor de aspiração.
- Desligue o exaustor accionando o interruptor bipolar colocado de permeio na alimentação de Rede ou operando com o interruptor geral.
- Restabeleça a ligação mantendo premida a tecla T1.
- Solte a tecla. Os cinco leds estão todos acesos fixos
- No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação dos Leds T1 e T4:
- 2 sinais de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo ACTIVADO
- 1 sinal de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo DESACTIVADO
SUBSTITUIÇÃO
Reset do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através dos leds, que começam a piscar.
Substituição do Filtro
- Abra o grupo de iluminação puxando-o pelo entalhe próprio.
- Remova os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
- Monte o filtro novo prendendo-o na sua sede.
- Reinstale os filtros metálicos antigordura e grupo de iluminação.

SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas de halogénio de 20 W
- Extraia a lâmpada do suporte.
- Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
