MANUAL DE UTILIZADOR Campana Perla jet - 90 MEPAMSA

GARANTIA E INSTRUÇÕES DE UTILIZAÇÃO

MODELO PERLA JET

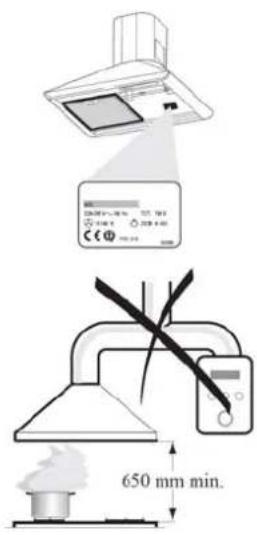

INSTALACIÓN

- Este exaustor está desenhado para ser instalado encostado à parede, colocado por cima de uma placa de cozinha. Pode-se utilizar em duas versões: filtrante (reciclagem interna do ar) ou aspirante (evacua exterior do ar).

- Devido à complexidade e peso do aparelho recomenda-se que a instalação seja feita por pessoal especializado.

- O fabricante recusa qualquer responsabilidade por danos causados por uma instalação incorrecta ou não conforme com as regras do fabricante.

- A distância mínima de segurança entre a placa de cozedura e o exaustor debe ser de 65 cm.

- Verifique se a tensão da rede coincide com a indicada numa etiqueta aplicada no interior do exaustor.

- Ligar o exaustor à rede por meio de um interruptor bipolar com uma separação dos contactos de pelo menos 3 mm.

- Assegurar-se que a instalação eléctrica garante uma correcta descarga a terra.

- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.

- Não ligar o aparelho a conductos de saída de fumos produzidos pela combustão (caldeiras, chaminés, etc.).

- Se na cozinha se utilizam tanto o exaustor como outros aparelhos que não funcionam com energia eléctrica (P.ex. aparelhos que funcionam a gás) deve haver uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

- Para substituir o fio de ligação à rede, dirigir-se ao Serviço de Assistência Técnica mais próximo.

650 mm min.

USO

- Não utilizar nunca indevidamente o aparelho que foi concebido exclusivamente para eliminar os odores na cozinha.

- Não deixar chamas livres de forte intensidade debaixo do exaustor em funcionamento; desligar a chama ao retirar as panelas ou então mante-las no mínimo e sempre sob supervisão.

- Regular sempre a chama para evitar que sobressaiam pelos lados das panelas; poupa-se energia e evitam-se perigosas concentrações de calor.

- Supervisar as panelas durante a sua utilização, o óleo sobreaquecido poderia incendiar-se.

- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO E LIMPEZA

- Antes de realizar qualquer operação de limpeza ou manutenção, desligar o exaustor puxando pela ficha da tomada de corrente ou desligando o interruptor geral.

- Realizar uma escrupulosa e oportuna manuntenção dos filtros com a frequência recomendada pelo fabricante o com maior frequência no caso de utilização intensiva (mais de 4 horas por dia).

- A limpeza exterior e interior do exaustor deve ser efectuada com um pano húmido e detergente líquido neutro. Evitar completamente o uso de sustancias abrasivas, especialmente nas superfícies de aço inoxidável acetinado.

RECICLAGEM

- O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

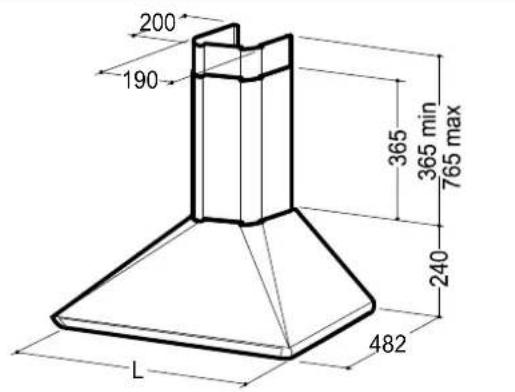

Dimensões

200 190 365 365 min 765 max 240 482 L

Tipo exaustor	60	70	90
L	598			698

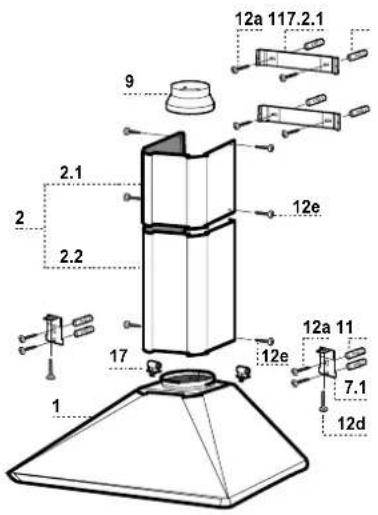

Componentes

12a 117.2.1 9 2.1 2 2.2 17 1 12e 12a 11 12e 7.1 12d

Ref. Qtd. Componentes do produto

1 1 Corpo do exaustor equipado com:

Comandos, iluminação, grupo do ventilador e filtros

7.1 2 Suportes de fixação da estrutura do exaustor

7.2.1 2 Suportes de fixação da chaminé superior

9 1 Flange de redução ∅150-120 mm.

11 8 Buchas

12a 8 Parafusos 4,2x44,4

12d 2 Parafusos M4x25

12e 6 Parafusos 2,9x9,5

17 2 Peça plástico fixação chaminé inferior

Ref. Qtd. Documen ação

1 Manual de instruções

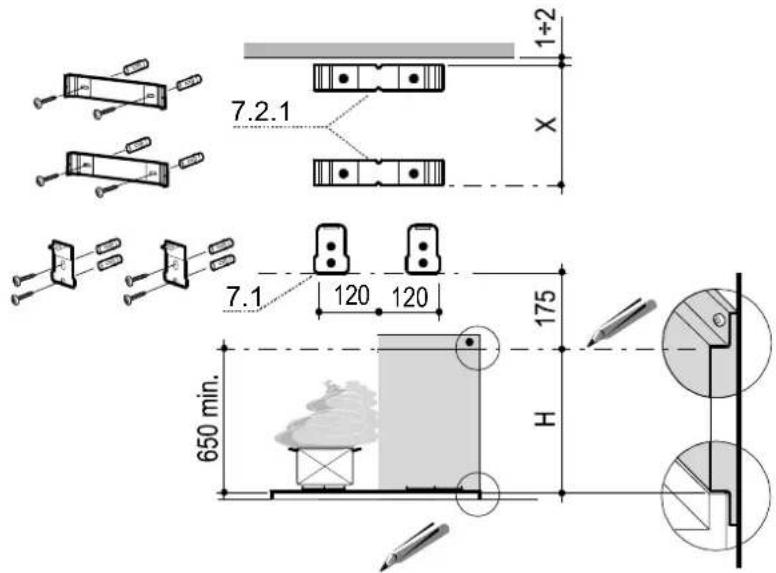

Perfuração da parede e fixação dos suportes

7.2.1 1+2 X 7.1 120 120 175 650 min. H

Marque na parede:

• uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm. de distância do tecto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm. abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.1 como indicado, a 120 mm. de distância da linha de referência vertical e 175 mm. acima da linha de referência horizontal.
• Marque os centros dos furos do suporte.
• Repita a operação do lado oposto.

FUNDO (ACESSÓRIO DE OPÇÃO)

O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correcta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.

Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:

• Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência Vertical.
• Marque os centros dos dois furos da chapa superior.
• Com uma broca de ∅ 8 mm. fure os pontos marcados.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

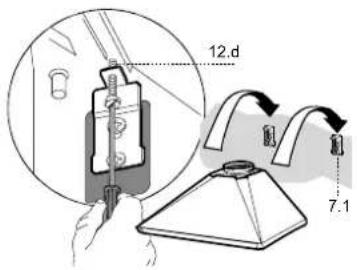

Montagem da estrutura do exaustor

• Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
• Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
• Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.

12.d 7.1

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

• Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.
• Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.

Ø 1 Ø 12050 9

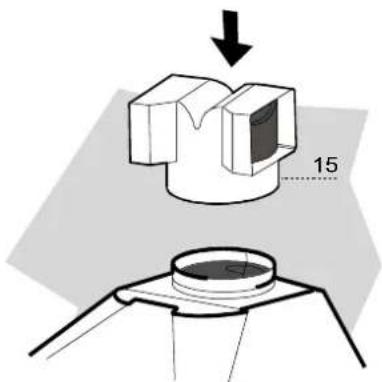

SAÍDA DO AR PARA A VERSÃO FILTRANTE (DE OPÇÃO)

Para a instalação na Versão Filtrante será necessário adquirir o Kit Recirculação Perla.

• Instale a colarinho filtrante 15 na salda do corpo do exaustor.
• Não colocar as grelhas 8a-8b, esta operação deve realizar-se após a instalação da chaminé.
• Certifique-se da presença dos filtros anti-odor de carvão activo.

15

LIGAÇÃO ELÉCTRICA

• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechálas completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

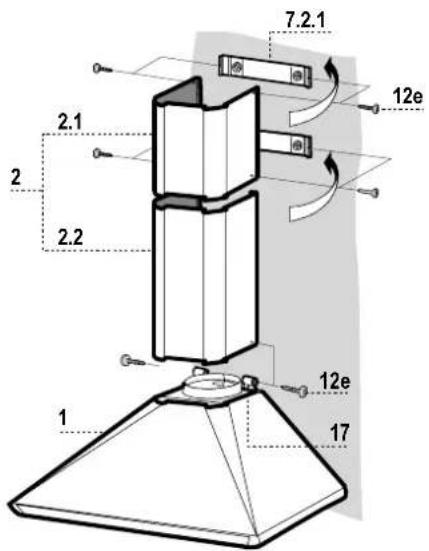

Chaminé inferior

• Colocar os peças um plástico 17 na saída do corpo do exaustor, girando 90 graus em sentido horário após a extremidade.
• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

Versão filtrante (de opção)

• Para a versão filtrante colocar as duas grelhas 8a-8b no seu lugar de maneira que os símbolos fiquem virados para cima e para frente o exaustor.
• Controlar que o colarinho filtrante 15 é bem colocado.

7.2.1 2.1 2 2.2 12e 12e 1 17

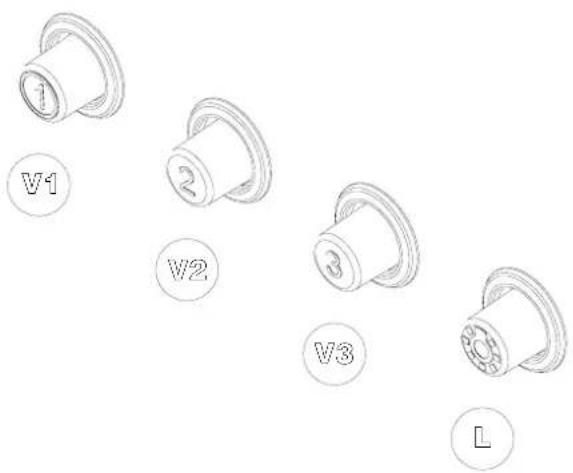

Painel de comandos

V1 Liga e desliga o motor principal na 1ª velocidade. Simultaneamente, entra em funcionamento o Sistema Jet. Esta posição é adequada para uma renovação contínua de ar, particularmente silenciosa, na presença de reduzidos vapores de cocção.

V2 Segunda velocidade do motor principal, permanecendo em funcionamento o Sistema Jet. Esta posição é adequada para a maioria das condições de uso, dada a óptima relação entre a quantidade de ar tratado e o nível de rumorosidade.

V3 Terceira velocidade do motor principal, interrompendo-se o funcionamento do Sistema Jet. Esta posição é especialmente adequada para fazer face às emissões máximas de vapor, inclusive durante períodos de tempo prolongados.

SISTEMA JET

Características do Sistema Jet

O modelo de exaustor que acaba de adquirir produz uma cortina de ar na parte frontal que transporta os fumos para a zona de aspiração. Com a incorporação deste sistema aumenta-se a eficácia de extracção em velocidades baixas do motor, diminuindo o nível de ruído e o consumo de energia.

Uma manutenção constante garante um bom funcionamento e rendimento ao longo da sua utilização. Deverá prestar-se atenção especial aos filtros anti-gordura metálicos e, ao filtro de carvão activado, caso o exaustor seja utilizado na versão filtrante.

Filtro anti-gordura metálico

LIMPEZA DOS FILTROS

• É necessário lavá-los com um detergente normal, pelo menos uma vez a cada dois meses.
• A sua dimensão compacta permite a lavagem na máquina de lavar loiça.
• Para a lavagem dos filtros na máquina de lavar loiça, pede-se que siga as recomendações do fabricante da máquina e do detergente; em todo o caso, seleccione o programa mais curto sem secagem nem abrilhantado (50°-60°). A inobservância destas recomendações pode deteriorar o aspecto estético dos filtros, embora não deteriore a sua eficácia de filtragem.

DESMONTAGEM

• Retirar um filtro colocando uma das mãos debaixo do mesmo e puxar para trás pela pega de aço.
• Voltar a montá-lo tendo em conta que a pega deve ficar na parte visível.

Filtro de carvão activo (Versão filtrante – Opcional)

FUNCIONAMENTO

- O filtro de carvão activo tem capacidade para retenção dos odores até atingir a sua saturação. Não é nem lavável nem regenerável e, por isso, deve proceder-se à sua substituição a cada quatro meses, ou com maior frequência se a utilização do exaustor for particularmente intensa.

SUBSTITUIÇÃO

• Retirar os filtros anti-gordura metálicos.
• Retirar os filtros anti-odor de carvão activo saturado, na forma indicada (A).
  • Montar os novos filtros (B).
• Montar os filtros anti-gordura metálicos.

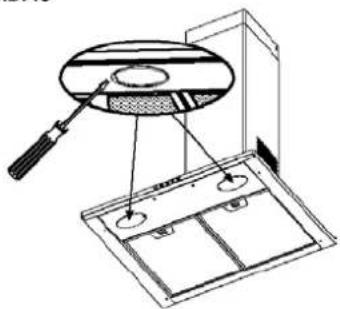

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W.

Retirar o parafuso de fixação e extrair a placa do exaustor.
- Desenroscar a lâmpada.
- Substitui-la por uma nova, tendo especial cuidado para que as características desta sejam as mesmas que as da lâmpada original.
- Montar novamente a placa, fixando-a com o parafuso que foi retirado anteriormente.

Mepamsa, S.A., compromete-se a reparar ou repôr de modo gratuito, por un período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.

Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.

A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.

Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.

Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.

Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A. Exija a identificação.

ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL

APARELHO: NUMERO DE SERIE:

MODELO: COR:

DATOS COMPRADOR

NOME: DATA DE COMPRA: / 20...

Selo do Estabelecimento

Dir. 89/336/CEE 72/23/CEE
