| Tipo de produto | Campana de cozinha |
| Marca | Mepamsa |
| Modelo | Campana Arquia pro |
| Largura | 60 cm |
| Profundidade | 50 cm |
| Altura | 30 cm |
| Peso | 10 kg |
| Alimentação elétrica | 220-240 V ~ 50 Hz |
| Potência do motor | 200 W |
| Velocidades | 3 velocidades |
| Caudal máximo de extração | 600 m³/h |
| Iluminação | 2 LEDs de 1.5 W cada um |
| Material do filtro antigordura | Alumínio lavável na máquina de lavar louça |
| Filtro de carvão ativo | Incluído, substituível (modelo opcional) |
| Modos de funcionamento | Extração ou recirculação |
| Nível de ruído máximo | 65 dB |
| Limpeza do filtro antigordura | Cada 30 dias de uso normal |
| Substituição do filtro de carvão | Cada 3 a 6 meses conforme uso |
| Segurança | Desligar antes de limpar; não fritar sem supervisão |
| Índice de reparabilidade | 8 de 10 |
| Peças de reposição disponíveis | Filtros, lâmpadas, motor, interruptor |
| Cor | Aço inoxidável |
| Inclui | Tubo de evacuação, kit de montagem, manual de instruções |
| Garantia | 2 anos |
Perguntas frequentes - Campana Arquia pro MEPAMSA
Perguntas dos utilizadores sobre Campana Arquia pro MEPAMSA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual Campana Arquia pro - MEPAMSA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Campana Arquia pro da marca MEPAMSA.
MANUAL DE UTILIZADOR Campana Arquia pro MEPAMSA
MANDO A DISTÂNCIA (OPCIONAL)
Ex.ma Senhora, Ex.mo Senhor,
Se respeitar atentamente as recomendações
contidas neste Manual de Instruções,
o seu exaustor manter-se-á eficiente durante muito tempo
e permitir-lhe-á obter sempre
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correta ou feita em não conformidade com as normas da boa técnica.

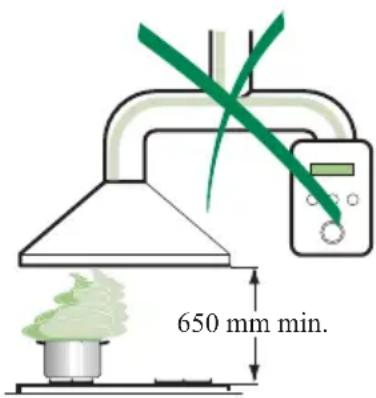

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

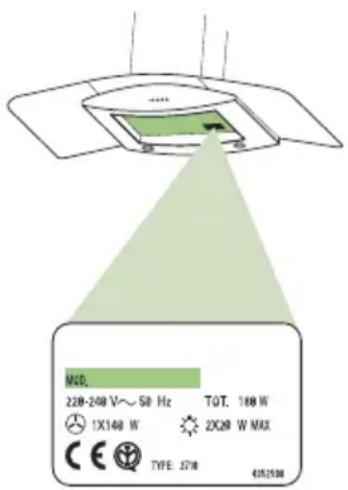

- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe I, certifique-se de que a instalação doméstica garanta uma descarga correta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acionados pela corrente elétrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
- As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.



Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por: 2.1 1 Chaminé superior 2.2 1 Chaminé inferior 8 1 Grade direccionada de saída de ar 9 1 Flange de redução ø 150-120 mm
Ref. Qtd Componentes de instalação
7.2.1 2 Suportes de fixação da chaminé superior 116 Buchas 12a 6 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 6,5
Qtd Documentação
1 Manual de Instruções

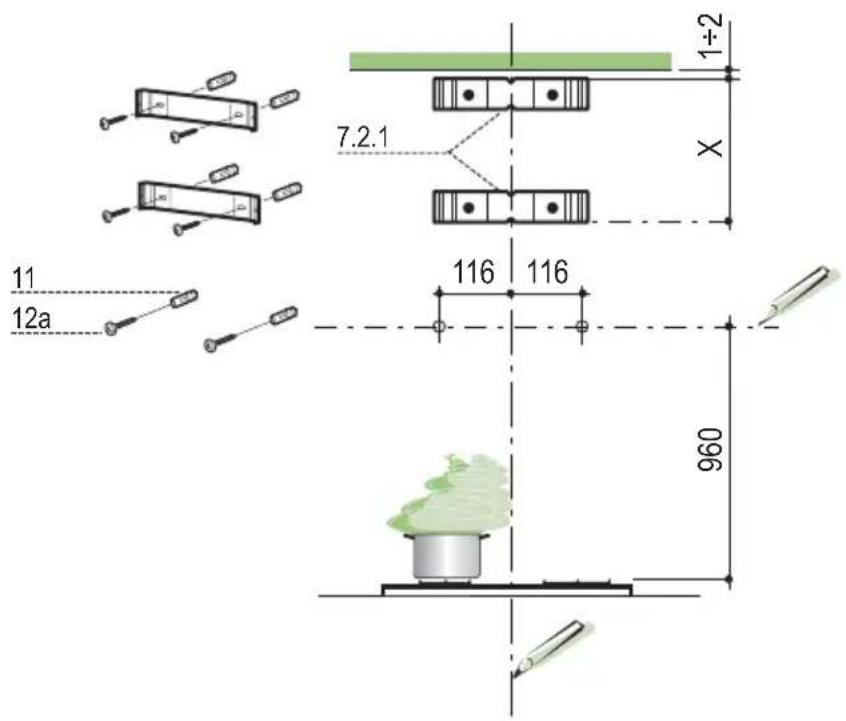

Perfuração da parede e fixação dos suportes

Marque na parede:
- uma linha vertical que vá até ao teto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;
- uma linha horizontal a, pelo menos, 960 mm de distância acima da placa do fogão.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do teto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Marque, como indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, acima da linha de referência horizontal.
- Repita esta operação do lado oposto.
- Fure os pontos marcados com diâmetro de 8 mm.
- Introduza as buchas 11 nos furos.
- Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.
- Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

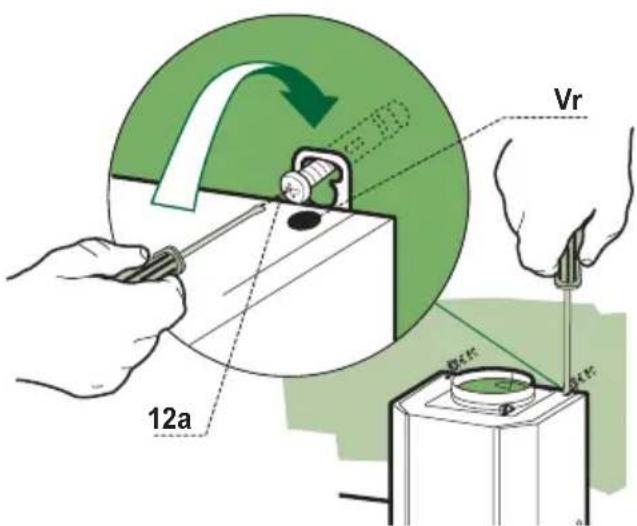

- Antes de prender o corpo do exaustor, aperte os 2 parafusos Vr situados nos pontos de fixação do corpo do exaustor.
- Prenda o corpo do exaustor nos parafusos 12a (4,2 x 44,4) previamente colocados.
- Aperte os parafusos de suporte 12a definitivamente.
- Opere com os parafusos Vr para nivelar o corpo do exaustor.

Ligações

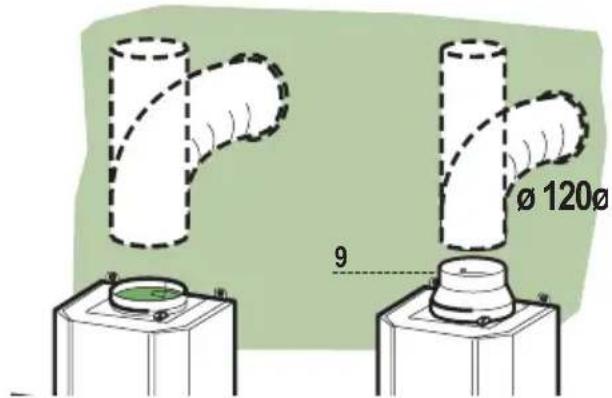

SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.
- Para a ligação com um tubo de ø 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
- Tire os filtros anti-odor de carvão activo, se presentes.

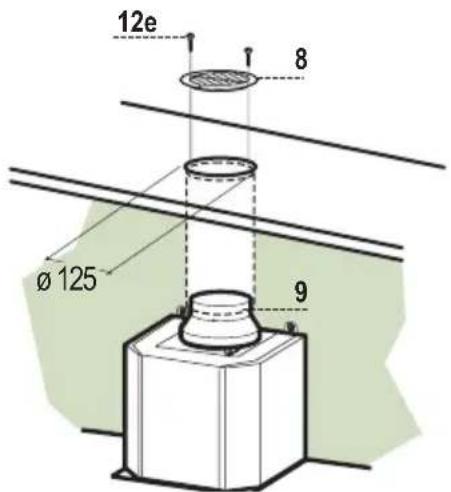

SAÍDA DO AR PARA A VERSÃO FILTRANTE
- Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
- Instale a flange de redução 9 na saída do corpo do exaustor.
- Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de ø 120 mm; esta escolha deve ser feita pelo instalador.
- Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
- Certifique-se da presença dos filtros anti-odor de carvão ativo.

LIGAÇÃO ELÉTRICA
- Ligue o exaustor à rede de alimentação elétrica intercalando um interruptor bipolar com abertura mínima entre os contatos de 3 mm.
- Remova o filtro de gordura e assegure que o conector de alimentação está corretamente inserido no suporte lateral do ventilador.

- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

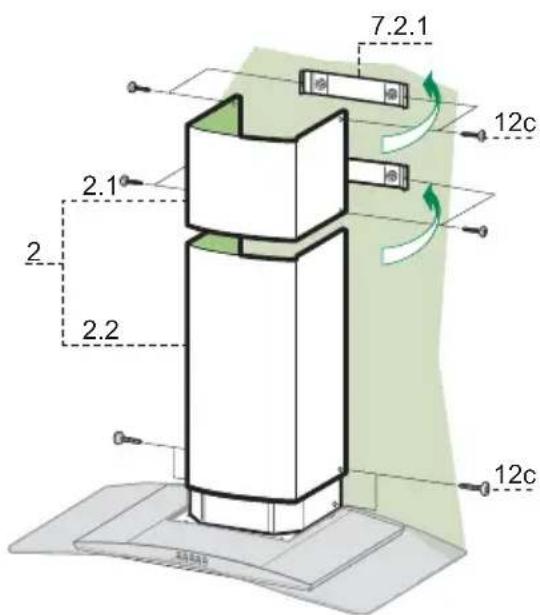

Chaminé inferior
- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

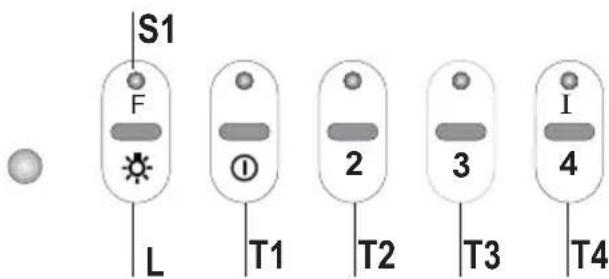

Quadro de comandos

TECLA LED FUNÇÕES
| L Liga e desliga a iluminação. | |||
| T1 | 0/1 Motor | Fixo | Primeira velocidade.Desliga o exaustor se for mantida premida por cerca de 1”. |
| T2 | Velocidade | Fixo | Segunda velocidade. |
| T3 | Velocidade | Fixo | Terceira velocidade. |
| T4 | Velocidade | Fixo | Velocidade máxima.A piscar Velocidade intensa.Adequada para enfrentar as máximas emissões de vapores de cozedura. É activada com a pressão da tecla por cerca de 2”. Desliga-se automaticamente ao fim de 10 minutos da entrada em função. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade. |
| S1 | Led | Fixo | Sinaliza o alarme de saturação dos Filtros Metálicos Antigordura e a necessidade de lavá-los. O alarme entra em função ao fim de 100 horas de funcionamento efectivo do exaustor. (Para apagar o alarme ver o parág. Manutenção)A piscar Quando é activado, sinaliza o alarme de saturação do Filtro Anti-odor de Carvão Activo, que deve ser substituído; também devem ser lavados os Filtros Metálicos Antigordura. O alarme de saturação do Filtro Anti-odor de Carvão Activo entra em função ao fim de 200 horas de funcionamento efectivo do exaustor. (Quanto à activação e para saber como apagar o alarme, ver o parág. Manutenção) |

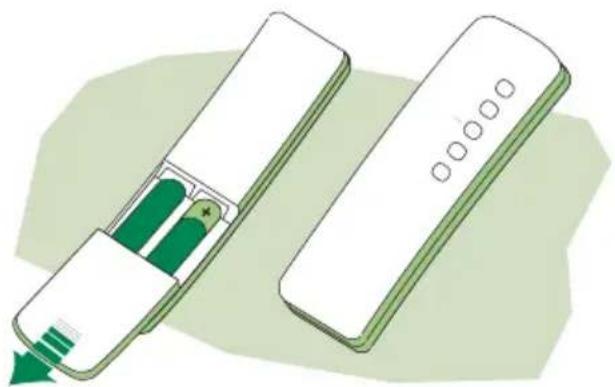

CONTROLE REMOTO (OPCIONAL)
É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA.
- Não coloque o controle remoto perto de fontes de calor.
- Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Os filtros podem ser lavados à mão, com água e sabão, ou então, utilizar a máquina de lavar louça. Para lavar os filtros na máquina de lavar louça, pedimos que sigam as recomendações do fabricante da máquina de lavar louça, assim como do detergente. Em todo caso, selecione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorreto dos filtros pode deteriorar o aspeto estético dos filtros, mas não a sua eficácia de filtragem.
Reposição do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através dos LEDs, que começam a piscar.

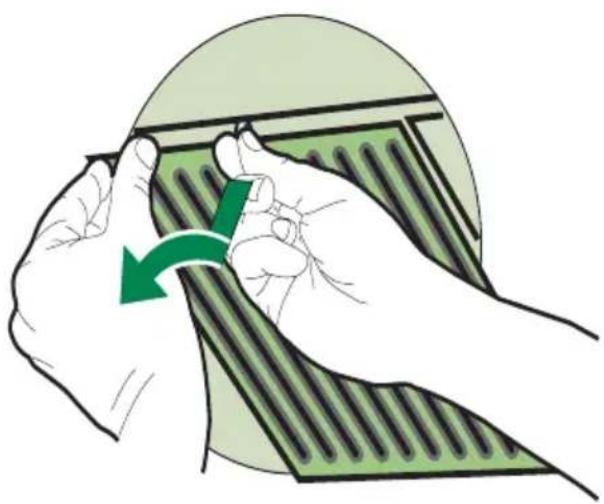

Limpeza dos filtros
- Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita quando o LED S1 se liga ou de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.
- Tire os filtros um por vez, abrindo os respetivos engates.
- Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
- Reinstale-os, lembrando-se de manter a pega virada para a parte visível exterior.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ATIVO
Ativação do sinal de alarme
- Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser ativada na altura da instalação ou posteriormente.
- Desligue as luzes e o motor de aspiração.
- Desligue o exaustor acionando o interruptor bipolar colocado de permeio na alimentação de Rede ou operando com o interruptor geral.
- Restabeleça a ligação mantendo premida a tecla T1.
- Solte a tecla. Os cinco leds estão todos acesos fixos.
- No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação dos Leds T1 e T4:
- 2 sinais de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo ACTIVADO
- 1 sinal de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo DESACTIVADO
- Não pode ser lavado e não é regenerável, devendo ser substituído quando o led S1 se liga ou de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.
Reset do sinal de alarme
- Desligue as luzes e o motor de aspiração.
- Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através dos leds, que começam a piscar.

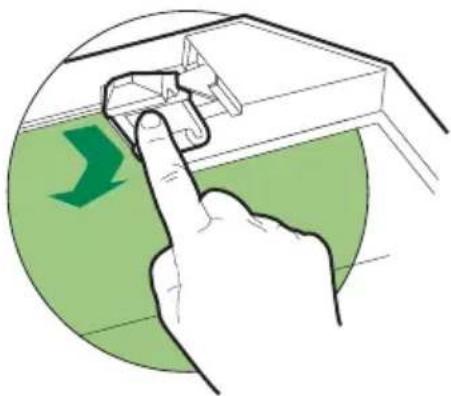

Substituição do Filtro
- Tire os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
- Monte o filtro novo prendendo-o na sua sede.
- Reinstale os filtros metálicos antigordura.

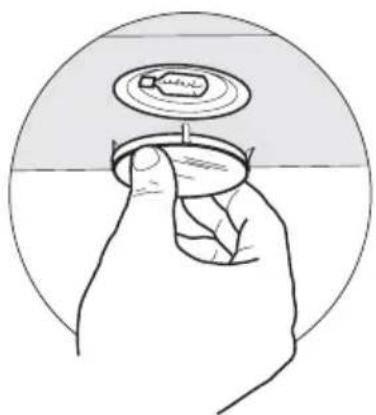

SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas de halogénio de 20 W
Tire o fixador metálico do vidro, encaixado à pressão, provocando um efeito tipo alavanca por baixo do anel, segurando-o com uma mão. Extraia a lâmpada do suporte. Substitua-a por uma nova de características iguais, lembrando-se de introduzir corretamente os dois pinos na sede do suporte. Monte de novo o fixador do vidro, encaixando-o à pressão.

A Mepamsa, S.A., compromete-se a reparar ou repor de modo gratuito, por um período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.
Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A. resulta na perda da garantia.
A intervenção nos aparelhos por causas não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.
Antes de chamar o Serviço Técnico, realize as comprovações básicas de instalação e uso que, para cada aparelho, tenham sido incluídas no livro de instruções.
Para ter direito a esta garantia, é imprescindível acreditar, por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A., a data de aquisição do produto mediante a FACTURA DE COMPRA ou a CÉDULA DE HABITABILIDADE da vivenda, no caso de eletrodomésticos fornecidos em vivendas novas.
Perante a eventualidade de uma avaria, avise o Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no diretório adjunto, e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A. Exija a identificação.
