Campana Arquia pro - Campana de cocina MEPAMSA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana de cocina
Marca	Mepamsa
Modelo	Campana Arquia pro
Ancho	60 cm
Fondo	50 cm
Altura	30 cm
Peso	10 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	200 W
Velocidades	3 velocidades
Caudal máximo de extracción	600 m³/h
Iluminación	2 LEDs de 1.5 W cada uno
Material del filtro antigrasa	Aluminio lavable en lavavajillas
Filtro de carbón activo	Incluido, reemplazable (modelo opcional)
Modos de funcionamiento	Extracción o recirculación
Nivel de ruido máximo	65 dB
Limpieza del filtro antigrasa	Cada 30 días de uso normal
Reemplazo del filtro de carbón	Cada 3 a 6 meses según uso
Seguridad	Desconectar antes de limpiar; no freír sin supervisión
Índice de reparabilidad	8 sobre 10
Piezas de repuesto disponibles	Filtros, bombillas, motor, interruptor
Color	Acero inoxidable
Incluye	Tubo de evacuación, kit de montaje, manual de instrucciones
Garantía	2 años

Preguntas frecuentes - Campana Arquia pro MEPAMSA

¿Cómo se instala la campana Arquia pro?

La instalación debe realizarla un técnico cualificado. Fije la campana a la pared a una altura de 65-75 cm sobre la encimera de gas o 50-65 cm sobre eléctrica. Asegure la salida de aire y conexión eléctrica según el manual.

¿Cada cuánto hay que limpiar los filtros antigrasa?

Se recomienda limpiar los filtros antigrasa de aluminio cada 30 días de uso normal. Pueden lavarse en el lavavajillas a baja temperatura o a mano con agua caliente y detergente.

¿Cómo se cambia el filtro de carbón activo?

Retire el filtro antigrasa, localice el filtro de carbón y sustitúyalo por uno nuevo del mismo modelo. Se debe reemplazar cada 3 a 6 meses según la frecuencia de uso.

¿Qué hago si la campana hace mucho ruido?

Verifique que los filtros estén limpios y bien colocados. Compruebe que no haya obstrucciones en el conducto de salida. Si persiste, contacte al servicio técnico.

¿Puedo usar la campana en modo recirculación?

Sí, la campana funciona en modo recirculación si se instala el filtro de carbón activo incluido. Debe asegurar que el aire salga por las rejillas superiores.

¿Qué bombillas lleva la campana?

Utiliza dos LEDs de 1.5 W. Para reemplazarlas, retire la cubierta del panel de iluminación y gire la bombilla en sentido antihorario. Use solo repuestos originales.

¿Qué hago si la campana no enciende?

Compruebe la conexión eléctrica y el enchufe. Revise el interruptor general de la vivienda. Si el problema persiste, revise el fusible o llame al servicio técnico.

¿Cómo se regula la velocidad?

La campana dispone de un control deslizante o de botones con 3 velocidades. Seleccione la velocidad adecuada según el nivel de humo o vapor.

¿Es necesario desconectar la campana antes de limpiarla?

Sí, siempre desconecte la campana de la red eléctrica antes de cualquier tarea de limpieza o mantenimiento para evitar descargas.

¿Dónde puedo comprar piezas de repuesto?

Puede adquirir piezas originales en el servicio técnico autorizado de Mepamsa o en tiendas especializadas. Consulte nuestro sitio web o contacte al distribuidor.

MANUAL DE USUARIO Campana Arquia pro MEPAMSA

GARANTIA E INSTRUCCIONES PARA CAMPANAS PURIFICADORAS

GARANTIA E INSTRUÇÕES PARA CAMPANAS PURIFICADORAS

MODELO ARQUIA PRO

Estimada señora, estimado señor,

Si sigue con atención los consejos contenidos en este manual de instrucciones, su campana funcionará siempre de manera eficaz y podrá obtener siempre las mejores prestaciones.

ÍNDICE

CONSEJOS Y SUGERENCIAS 3

CARACTERÍSTICAS 4

INSTALACIÓN 6

USO 9

MANTENIMIENTO 10

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.

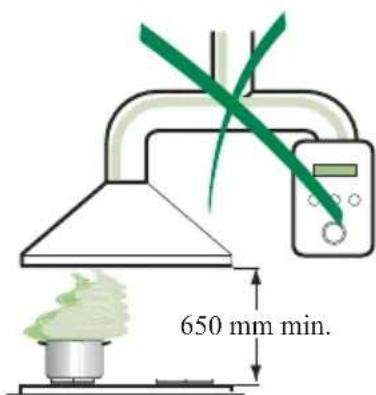

• La distancia mínima de seguridad entre la encimera y la campaña debe ser de 650 mm.
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana está funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

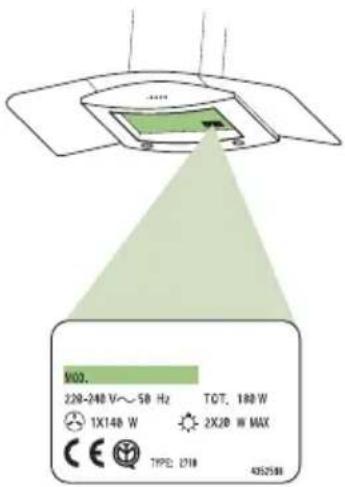

M02. 220~240 V~50 Hz TQT, 180 W 1X140 W 2X20 MAX TYPE: 2718 4352588

650 mm min.

Ref. Cant. Componentes del producto

1 1 Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.
2 1 Chimenea Telescópica formada por:
2.1 1 Chimenea Superior
2.2 1 Chimenea Inferior
8 1 Rejilla de dirección de salida del aire
9 1 Brida de reducción ø 150-120 mm

Ref. Cant. Componentes de Instalación

7.2.1 2 Bridas de fijación chimenea superior
116 Tacos
12a 6 Tornillos 4,2 x 44,4
12c 6 Tornillos 2,9 x 6,5

Cant. Documentación

1 Manual de instrucciones

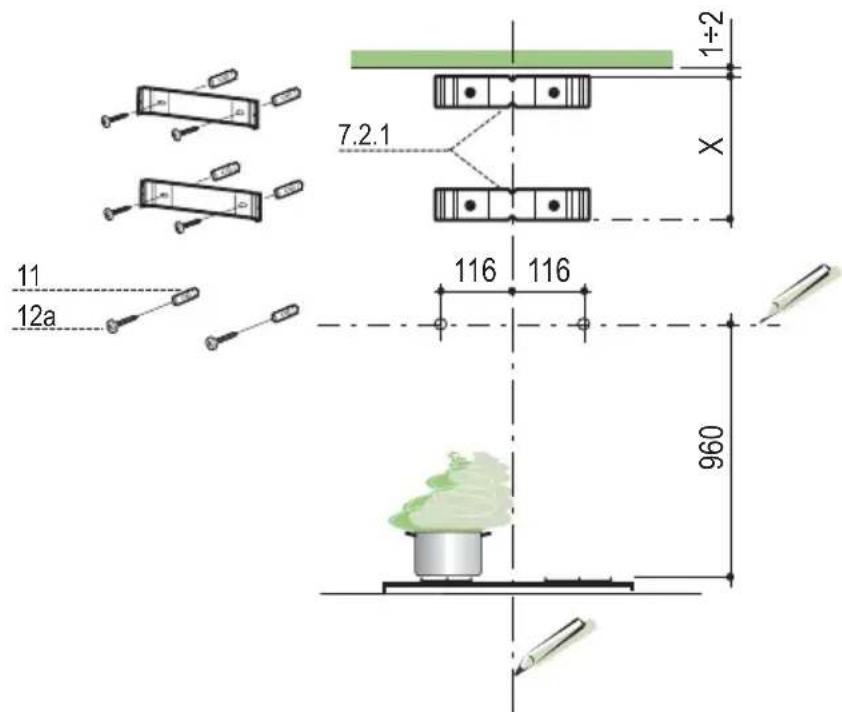

Taladrado pared y fijación de las bridas

1÷2 7.2.1 X 11 12a 116 116 960

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 960 mm mín. sobre el plano de cocción.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.
  • Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chimenea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
  • Marcar los centros de los orificios de la brida.
• Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, sobre la línea horizontal de referencia.
• Repetir esta operación en la parte opuesta.
• Perforar 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación.
• Atornillar los 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

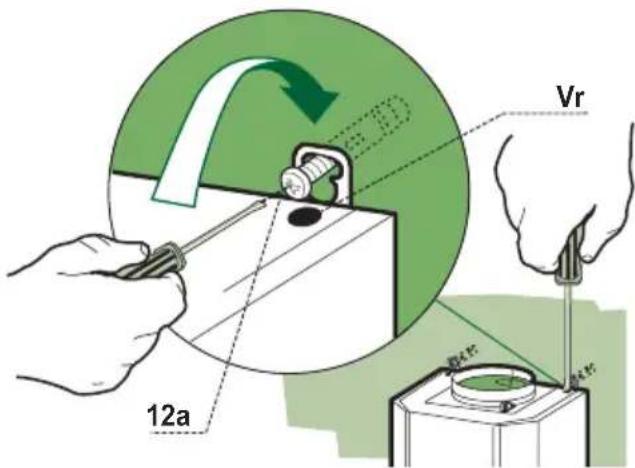

Montaje del cuerpo de la campana

• Antes de enganchar el cuerpo de la campana, apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
• Enganchar el cuerpo de la campana en los tornillos 12a predispuestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campana.

Vr 12a

Conexiones

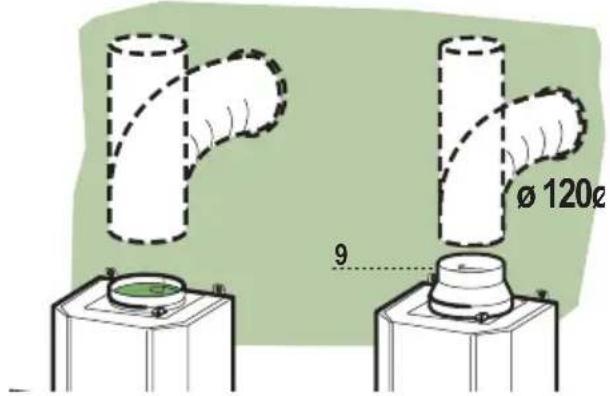

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

Ø 120ø 9

SALIDA DEL AIRE VERSIÓN FILTRANTE

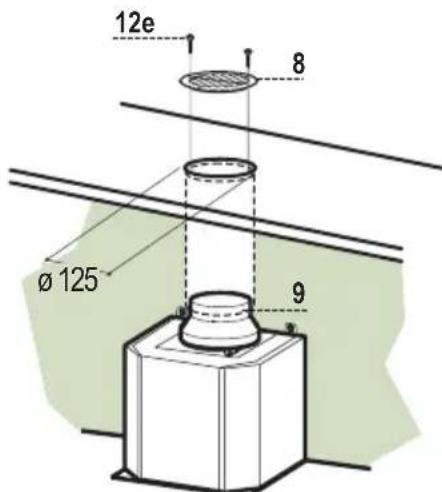

• Realizar un orificio de 125 mm en la repisa de encima de la campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rígido o flexible de 120 mm, a discreción del instalador.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12e (2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón activo.

12e 8 Ø 125 9

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

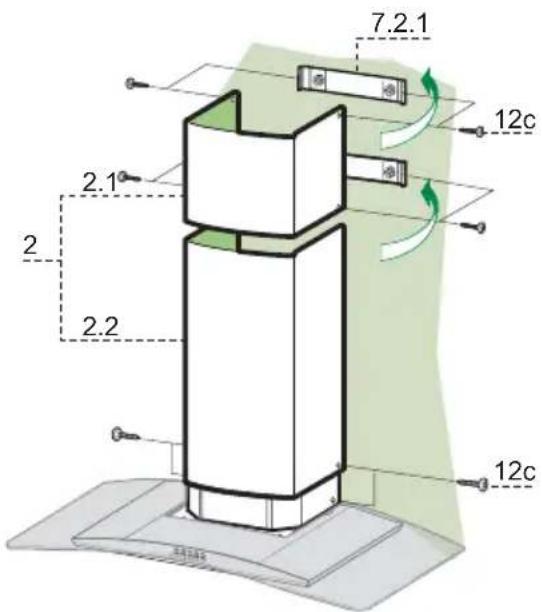

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

7.2.1 12c 2.1 2 2.2 12c

Tablero de mandos

La camapana puede encenderse directamente a la velocidad deseada, apretando el correspondiente pulsador sin pasar por el pulsador 0/1 motor.

S1 F L T1 ① 2 T2 3 T3 I 4 T4

TASTO LED FUNCIONES
L 0/1 Luz Enciende y apaga la iluminación.

T1	0/1 Motor	encendido	Primera velocidad.
			Apretándolo durante 1” apaga la campana.

T2 Velocidad encendido Segunda velocidad.

T3 Velocidad encendido Tercera velocidad.

T4	Velocidad	Fijo	Velocidad máxima.
		Intermitente	Velocidad intensiva.Adecuada para afrontar emisiones máximas de humos de cocción. Se activa apretando durante 2” el pulsante.Se apaga automaticamente al cabo de 10 minutos de iniciar el funcionamiento. Puede apagarse manualmenteapretando cualquier pulsante.
S1	Led	Fijo	Alarma que señala la saturación de los Filtros Antigrasa Metálicos y la necesidad de lavarlos. El dispositivo entra en funcionamiento tras 100 horas de uso efectivo de la Campana. (Reset ver párrafo Mantenimiento)
		Intermitente	Alarma que señala, cuando está activada, la saturación del Filtro Antiolor al Carbón Activo, y que , por lo tanto, hay que cambiarlo; hay que lavar también los Filtros Antigrasa Metálicos. El dispositivo del Filtro Antiolor al Carbón Attivo entra en funcionamiento tras 200 horas de uso efectivo de la Campana. (Activación y Reset ver párrafo Mantenimiento)

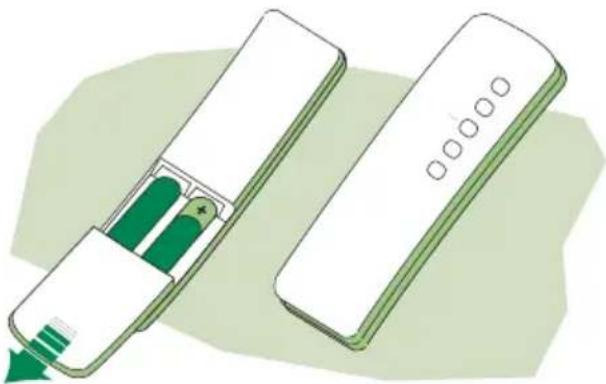

El aparato puede comandarse con un mando a distancia que funciona con pilas alcalinas zinkcarbón de 1,5 V del tipo standard LR03-AAA.

• No dejar el mando a distancia cerca de una fuente de calor.
• Tirar las pilas, cuando se hayan agotado, en los contenedores especiales colocados con dicho fin.

Los filtros de aluminio pueden lavarse a mano, con agua y jabón, o bien en el lavavajillas. Si se opta por el lavado en lavavjillas, es conveniente tener en cuenta las recomendaciones del fabricante del lavavajillas y del detergente. En cualquier caso, se optara por el programa corto o ecologico (50-60°C), sin secado ni abrillantado. Un tratamiento incorrecto de los filtros puede perjudicar su aspecto estetico, aunque no su eficacia de filtrado.

Reset de la señal de alarma

• Apagar las Luces y el Motor de aspiración.
• Apretar el pulsante T3 durante 3 segundos, hasta el relampagueo de confirmación de los leds.

Limpieza de los filtros

• Se pueden lavar en el lavavajillas. Lavarlos cuando se encienda el led S1 o al máximo cada 2 meses de uso de la Campana.

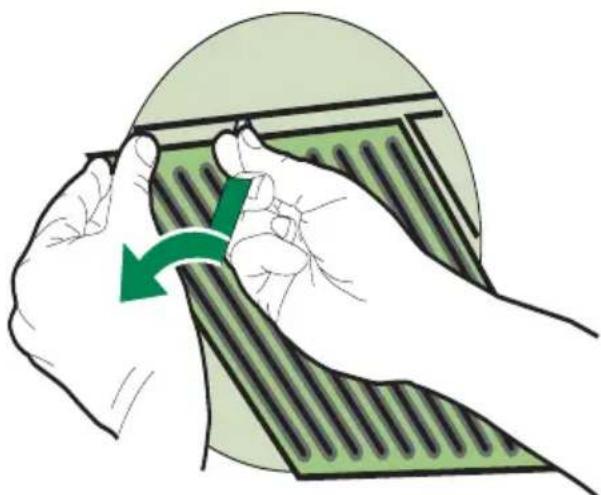

• Quitar los Filtros uno a la vez, empujándolos hacia la parte posterior del grupo y tirando contemporaneamente hacia abajo.
• Lavar los Filtros evitando que se doblen, y asegurarse de que estén bien secos antes de volver a montarlos.
• Volver a montarlos prestando atención a que la manilla quede hacia la parte visible externa.

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

Activación de la señal de alarma

• Activación de la señal de alarma
• En las Campanas en Versión Filtrante, la señalación de Alarma de saturación de los Filtros se activa en el momento de la instalación o sucesivamente.
• Apagar las Luces y el Motor de aspiración.
• Desenchufar la Campana o desconectar el interruptor general.
• Restablecer la conexión teniendo apretado el pulsador T1.

- Soltar el pulsador, los cinco leds se encienden.

- En 3 segundos apretar el pulsador T1 hasta que relampagueen los Leds T1 y T4:

- 2 relampagueos del Led - Alarma saturación Filtro antiolor al Carbón activo ACTIVADO

- 1 relampagueo del Led - Alarma saturación Filtro antiolor al Carbón activo DESACTIVADO

- No se puede lavar y no se regenera, se substituye cuando el led S1 relampaguea o cada 4 meses. La señal de Alarma se produce solo cuando se acciona el Motor de aspiración.

Reset de la señal de alarma

• Apagar las Luces y el Motor de aspiración.
• Apretar el pulsador T3 durante 3 segundos, hasta el relampagueo de confirmación de los leds.

Substitución Filtro

• Abrir el grupo de iluminación girando la manopla.

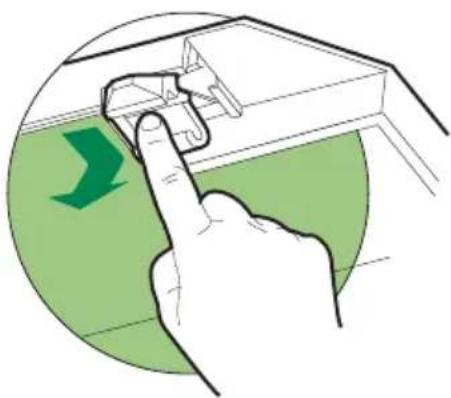

• Quitar el Filtro antiolor al Carbón activo saturado, obrando en los enganches.
• Montar el Filtro nuevo enganchándolo en su sede.
• Volver a montar el grupo de iluminación.

SUSTITUCIÓN DE LAS BOMBILLAS

Focos halógenos de 20 W.

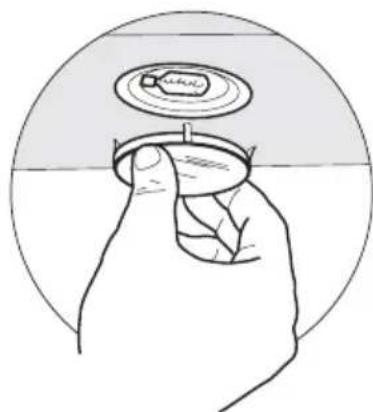

. Quitar la pieza metálica, a presión, que sujeta el cristal haciendo leva bajo el anillo, sujetándolo con una mano.
. Sacar el foco halógeno del casquillo.
. Substituirlo por uno nuevo de características idénticas, teniendo cuidado de colocar correctamente los dos pernos en la sede del casquillo.
. Volver a colocar la pieza metálica a presión.

Guarde, por tanto, a factura de compra.

Mepamsa, S.A. se compromete a reparar o reponer de forma gratuita en un período de DOS AÑOS, a partir de la fecha de compra y a través de sus Servicios Técnicos Oficiales autorizados, las piezas cuyo defecto obedezcan a causas de fabricación, así como todos los gastos que origine la reparación.

Esta garantía no incluye: lámparas, cristales, plásticos ni piezas estéticas reclamadas después del primer uso, ni averías producidas por causas ajenas a la fabricación, o por usos no domésticos. La manipulación del aparato por persona ajena al Servicio Técnico Oficial autorizado por Mepamsa S.A. significa la pérdida de la garantía.

La intervención en los aparatos por causa no imputable al producto (deficiente instalación, falta de energía, deficiente limpieza de los filtros, etc.) significará cargo por la visita realizada por el Técnico.

Antes de llamar al Servicio Técnico realice las comprobaciones básicas de instalación y uso que para cada aparato se incluyen en el libro de instrucciones.

Para tener derecho a esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Técnico autorizado por Mepamsa S.A. la fecha de adquisición del producto mediante la FACTURA DE COMPRA o CEDULA DE HABITABILIDAD de la vivienda en el caso de electrodomésticos suministrados en viviendas nuevas. Guarde, por tanto, la factura de compra.

Ante la eventualidad de una avería, avise usted al Servicio Técnico más cercano autorizado por Mepamsa S.A. entre los que figuran en directorio adjunto a documentación técnica e indique en su llamada los datos de identificación de su aparato que figuran en el presente documento. Todos nuestros Técnicos van provistos del correspondiente camet que les acredita como Servicio Técnico autorizado por Mepamsa S.A.. Exija su identificación.

ESTA GARANTIA ES VÁLIDA UNICAMENTE PARA EL TERRITORIO DEL ESTADO ESPAÑOL

APARATO: NÚMERO DE SERIE:

DIRECCIÓN: C.P.: POBLACIÓN:

TELÉFONO: PROVINCIA:

DATOS ESTABLECIMIENTO VENDEDOR

NOMBRE: ...... FECHA COMPRA: ...... / ...... / 20.....

DIRECCIÓN: C.P.: POBLACIÓN:

TELÉFONO: PROVINCIA:

Mepamsa

Carretera Zaragoza, km. 5

Teléfono: 948 36 80 30

31110 NOAIN (Navarra)

Sello del Establecimiento

Dir. 89/336/CEE 72/23/CEE
