Estimada senhora, estimado senhor,

Se seguir com atenção os conselhos que constam deste manual de instruções, o seu exaustor irá funcionará sempre de maneira eficaz, e conseguirá sempre as melhores prestações.

ÍNDICE

CONSELHOS E SUGESTÕES 11

CARACTERÍSTICAS 12

INSTALAÇÃO 13

USO 15

MANUTENÇÃO 16

INSTALAÇÃO

• O fabricante declina qualquer responsabilidade resultante dos danos provocados pela instalação incorrecta ou não conforme às regras.
• A distância mínima de segurança entre a superfície de trabalho e o exaustor deve ser de 650 mm.

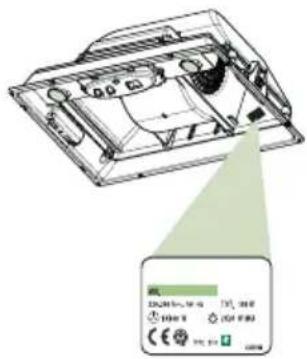

• Confirmar se a tensão da rede eléctrica corresponde à indicada na placa situada no interior do exaustor.
• Nos aparelhos da classe I certificar-se que a instalação eléctrica doméstica tem uma tomada de terra eficaz.
• Ligar o exaustor à saída do ar de aspiração, com um tubo de 120mm de diâmetro, no mínimo. A trajectória do tubo deve ser a mais curta possível.
• Não ligar o exaustor a tubos de descarga de fumos de combustão (caldeiras, chaminés, etc.).
• Se na cozinha se utilizar em simultâneo o exaustor e outros aparelhos não eléctricos (por exemplo aparelhos a gás), deve existir um sistema de ventilação suficiente para todo o ambiente. Se a cozinha não tiver um orifício que comunique com o exterior, é preciso fazê-lo para garantir a renovação do ar.

USO

• O exaustor foi concebido para uso exclusivamente doméstico, para eliminar os cheiros da cozinha. Não o utilizar incorrectamente.
• Não deixar acesas chamas de grande intensidade enquanto o exaustor estiver a funcionar.
• Regular sempre as chamas de maneira a que as mesmas não excedam lateralmente o fundo das panelas.
• Controlar as fritadeiras durante o seu uso: o óleo muito quente pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou pessoas que não saibam usá-lo correctamente.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligar o exaustor da rede eléctrica ou desligar o interruptor geral.
• Efectuar uma manutenção cuidadosa e imediata dos filtros, segundo os intervalos de tempo aconselhados.
• Para limpar as superfícies do exaustor é suficiente o uso de um pano molhado e de detergente líquido neutro.

Ref. Quant. Componentes do produto

1 1 Corpo do exaustor com: comandos, luz, filtros.

9 1 Flange de redução ø 150-120 mm

Cant. Documentación

1 Manual de instruções

1 Esquema eléctrico

Perfuração da superfície de suporte e montagem do exaustor

Fazer uma abertura rectangular na base do armário, deixando, pelo menos, 13 mm desde as bordas exteriores.

MONTAGEM COM FIXAÇÃO POR PRESSÃO

Unicamente para exaustores com suportes laterais de molas, dispostos num curso de 15 a 30 mm de espessura do painel de suporte.

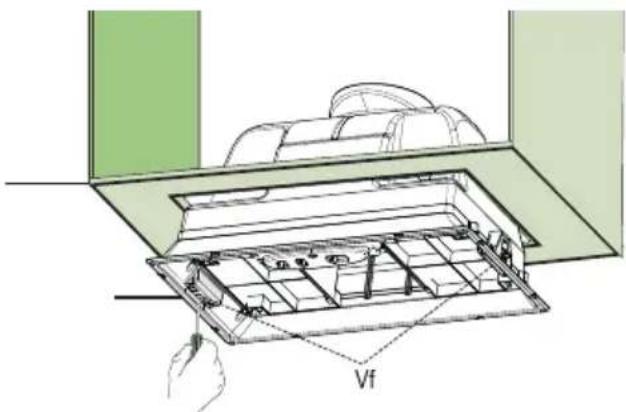

• Introduzir o exaustor, por pressão, até que fique preso, por pressão, nos suportes laterais.
• Bloquecar definitivamente com os parafusos Vf na parte inferior do exaustor.

Vf

Unicamente para exaustores sem suportes laterais de molas.

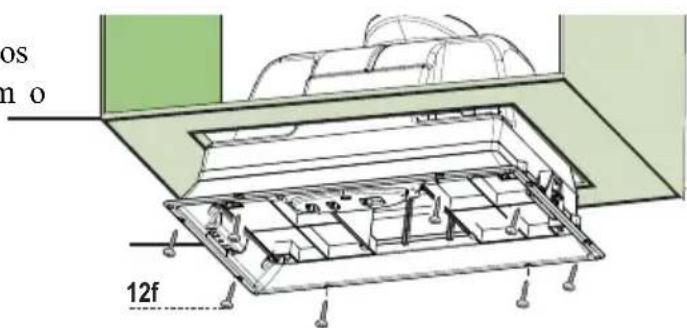

- Fixar o exaustor ao armário usando os parafusos 12f (3,5x16 rosca-chapa) fornecidos com o aparelho.

os no 12f

SAÍDA DO AR VERSÃO FILTRANTE

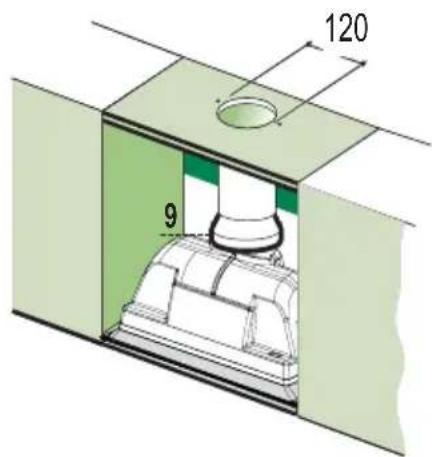

- Fazer um buraco de ø 120 mm na placa superior do exaustor.

- Introduzir a flange de redução 9 na saída do corpo do exaustor.

- Ligar a saída do corpo do exaustor à parte superior do móvel suspenso com um tubo rígido ou flexível de ø120 mm, segundo o critério do instalador.

- Fixar o tubo com abraçadeiras adequadas. Este material não é fornecido com o aparelho.

- Verificar se estão presentes os Filtros Anticheiros de Carvão activo.

120 9

SAÍDA DO AR VERSÃO ASPIRANTE

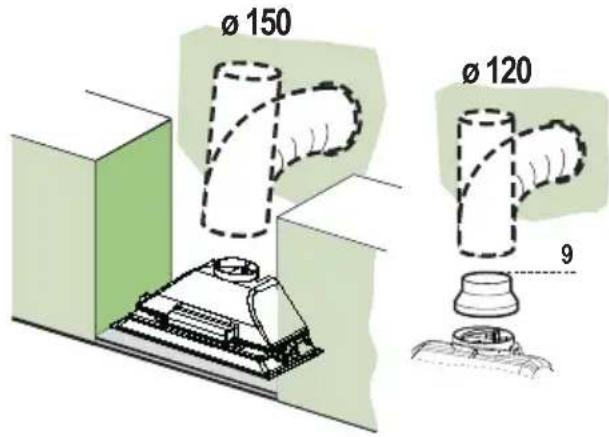

Na instalação da versão aspirante, ligar o exaustor ao tubo de saída com um tubo rígido ou flexível de

ø150 ou 120 mm, segundo o critério do instalador.

- Para a ligação com o tubo de ø120 mm, introduzir a flange de redução 9 na saída do corpo do exaustor.

- Fixar o tubo com abraçadeiras adequadas. Este material não é fornecido com o aparelho.

- Retirar os filtros anti-cheiros de carvão activo.

Ø 150 Ø 120 9

LIGAÇÃO ELÉCTRICA

- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

- Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do

L Luzes Acende e apaga a instalação de iluminação

M Motor Liga e desliga o motor de aspiração.

V Velocidade Determina as velocidades de funcionamento:

1. Velocidade mínima, indicada para a renovação contínua do ar, muito silenciosa, em presença de poucos vapores de cozedura.

2. Velocidade média, indicada para a maioria das condições de uso, graças à óptima relação entre caudal de ar tratado e nível de ruído.

3. Velocidade máxima, indicada para aguentar grandes quantidades de vapor de cozedura, inclusive para tempos prolongados.

Filtros anti-gordura

LIMPEZA DOS FILTROS ANTI-GORDURA METÁLICOS AUTOPORTANTES

O filtro de alumínio pode lavar-se à mão, com água e sabão, ou então na máquina de lavar louça. Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50- 60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode prejudicar a sua aparência estética, embora não prejudique a sua eficácia de filtragem.

• Os filtros podem ser lavados na máquina de lavar louça e precisam de ser lavados a cada 2 meses aproximadamente ou com maior frequência, se o seu uso for muito intenso.

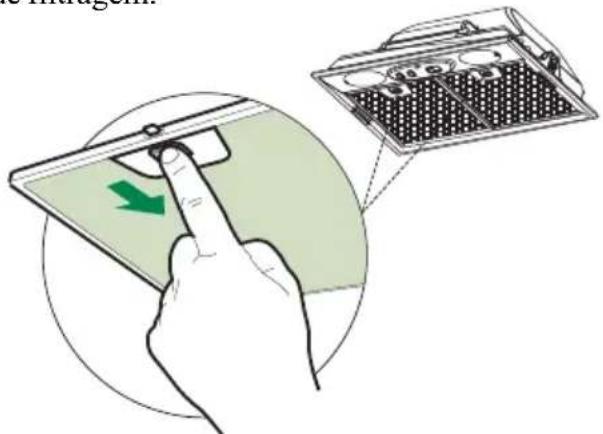

• Retirar um filtro de cada vez, actuando nos ganchos correspondentes.
• Lavar os filtros evitando que se dobrem e deixá-los secar antes de voltar a montá-los.
• Montar os filtros, prestando atenção para manter o punho virado para a parte visível exterior.

• Os filtros podem ser lavados na máquina de lavar louça e precisam de ser lavados a cada 2 meses aproximadamente ou com maior frequência, se o seu uso for muito intenso.

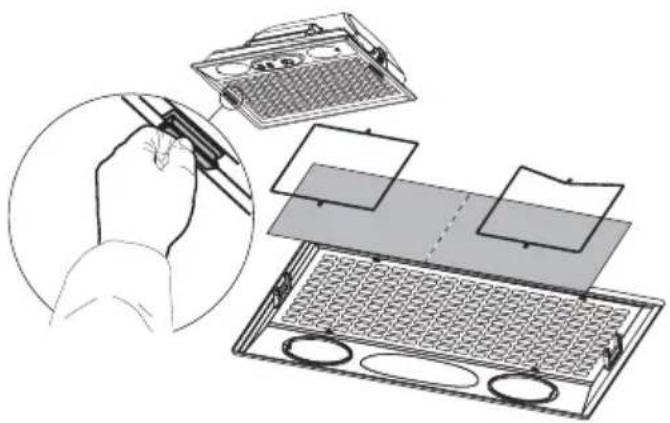

• Soltar o caixilho porta-filtros pelas asas deslizantes laterais.
• Retirar o dispositivo de bloqueamento dos filtros.
• Lavar os filtros evitando que se dobrem e deixá-los secar antes de voltar a montá-los.
• Fixar os novos filtros com o respectivo dispositivo de bloqueamento e fechar o caixilho porta-filtros.

SUBSTITUIÇÃO DO FILTRO ANTI-GORDURA SINTÉTICO

• Não pode ser lavado nem reutilizado, dever ser substituído a cada 2 meses aproximadamente ou com maior frequência, se o seu uso for muito intenso.

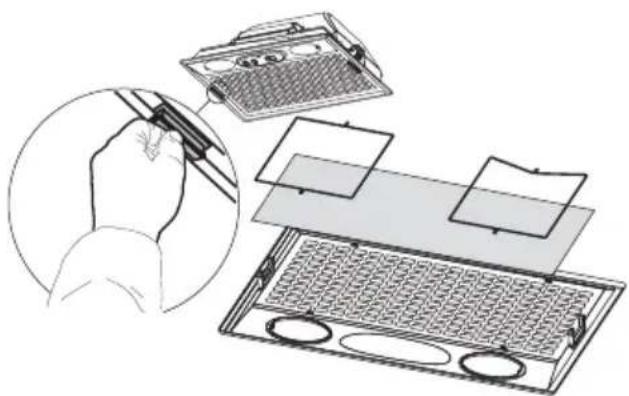

• Soltar o caixilho porta-filtros pelas asas deslizantes laterais.
• Retirar o dispositivo de bloqueamento do filtro.
• Substituir o filtro sintético saturado.
• Fixar o novo filtro sintético com o respectivo dispositivo de bloqueamento e fechar o caixilho porta-filtro.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Não pode ser lavado nem reutilizado, deve ser substituído a cada 4 meses aproximadamente, ou com maior frequência se o seu uso for muito intenso.
• Retirar os filtros anti-gordura.

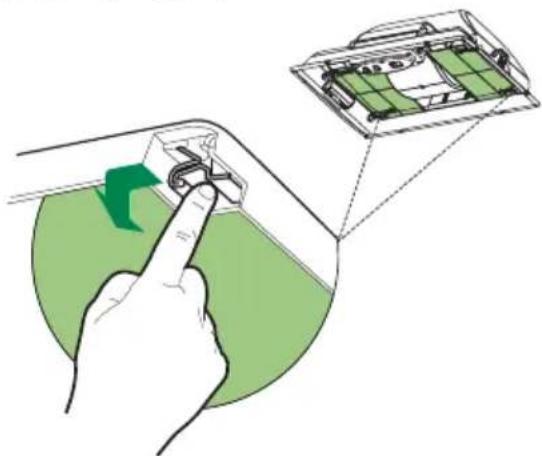

• Retirar o filtro anti-cheiros de carvão activo saturado, na forma indicada.
• Montar novamente os filtros anti-gordura.

SUBSTITUIÇÃO DAS LÂMPADAS

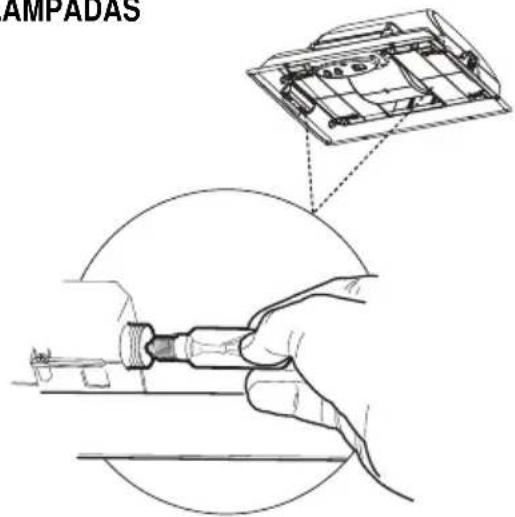

Lâmpadas incandescentes de 40 W

• Soltar o suporte dos filtros actuando nas asas.

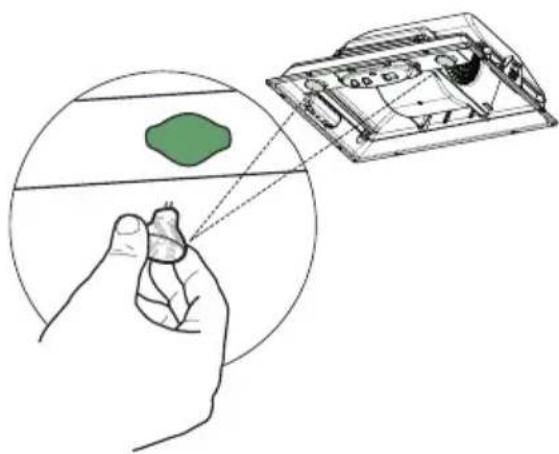

• Desaparafusar as lâmpadas e substituí-las por lâmpadas novas com as mesmas características.
• Montar novamente os filtros anti-gordura metálicos.

AMPADAS

• Soltar o suporte dos filtros actuando nas asas.
• Extrair a lâmpada do encaixe.
• Substituí-la por uma nova lâmpada com as mesmas características, tendo cuidado em inserir correctamente os dois contactos na base do encaixe.
• Montar novamente o encaixe fixando-o com os dois parafusos que foram retirados previamente.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
