Campana Smart plus H - Campana de cocina MEPAMSA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana de cocina
Marca	Mepamsa
Modelo	Smart plus H
Dimensiones (anchura)	52 cm: 497 mm; 70 cm: 677 mm
Voltaje de alimentación	220-240 V
Frecuencia	50-60 Hz
Potencia del motor	No especificada
Número de velocidades	3 (mínima, media, máxima)
Tipo de iluminación	Lámparas incandescentes de 40 W o halógenas de 20 W
Diámetro de salida de aire	120 mm (con reducción posible a 150 mm)
Distancia mínima de seguridad	650 mm entre encimera y campana
Filtro antigrasa	Metálico autoportante, lavable en lavavajillas
Filtro de carbón activo	Sustituible cada 4 meses (no lavable)
Modos de funcionamiento	Extracción (aspirante) o recirculación (filtrante)
Componentes incluidos	Cuerpo campana con mandos, luz y filtros; brida de reducción ø 150-120 mm; manual de instrucciones; esquema eléctrico
Instalación	Empotrable en armario, fijación a presión o con tornillos
Mantenimiento	Limpieza de filtros antigrasa cada 2 meses; sustitución filtro carbón cada 4 meses; cambio de lámparas según tipo
Seguridad	Desconectar antes del mantenimiento; no usar por niños; garantizar ventilación en cocina con aparatos de gas
Garantía	No especificada en el manual
Clase de eficiencia energética	No especificada
Nivel de ruido	No especificado

Preguntas frecuentes - Campana Smart plus H MEPAMSA

¿Cómo instalar la campana Mepamsa Smart plus H?

La instalación debe realizarla un profesional. La distancia mínima entre la encimera y la campana debe ser de 650 mm. Conecte la campana a la salida de aire con un tubo de 120 mm de diámetro como mínimo. Asegúrese de que la tensión de red coincida con la indicada en la placa interior.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos son lavables. Puede lavarlos a mano con agua y jabón o en el lavavajillas usando un programa corto o ecológico a 50-60 °C, sin secado ni abrillantado. Se recomienda lavarlos cada 2 meses o más a menudo si el uso es intenso.

¿Cada cuánto debo cambiar el filtro de carbón activo?

El filtro de carbón activo no se puede lavar ni regenerar. Debe sustituirse cada 4 meses aproximadamente, o con mayor frecuencia si el uso es muy intenso. Para cambiarlo, retire los filtros antigrasa, quite el filtro saturado y coloque uno nuevo.

¿Cómo cambiar las lámparas de la campana?

Depende del tipo de lámpara. Para lámparas incandescentes de 40 W: desenganche el soporte de filtros, destornille y sustituya por una igual. Para lámparas halógenas de 20 W: extraiga la lámpara del soporte e inserte una nueva con los enchufes correctamente colocados.

¿Puedo usar la campana con una cocina de gas?

Sí, pero debe asegurarse de que haya una ventilación adecuada en la cocina. Si utiliza simultáneamente la campana y otros aparatos no eléctricos (como gas), debe existir un orificio de ventilación al exterior para garantizar el recambio de aire.

¿Qué hago si la campana hace mucho ruido?

Verifique que los filtros estén limpios y correctamente instalados. También asegúrese de que el tubo de salida no esté obstruido y que la campana esté bien fijada al mueble. Si el ruido persiste, contacte al servicio técnico.

¿Es necesario usar el filtro de carbón activo en la versión aspirante?

No, en la versión aspirante (con salida al exterior) los filtros de carbón activo deben retirarse. Solo se utilizan en la versión filtrante (recirculación) para eliminar olores.

¿Qué distancia mínima debe haber entre la campana y la encimera?

La distancia mínima de seguridad es de 650 mm entre la encimera y la parte inferior de la campana. Esta medida es obligatoria para evitar riesgos.

¿Puedo lavar los filtros antigrasa en el lavavajillas?

Sí, los filtros antigrasa metálicos son aptos para lavavajillas. Use un programa corto o ecológico a 50-60 °C, sin secado ni abrillantado, para evitar daños estéticos. No afecta su eficacia de filtrado.

¿Cómo se conecta la campana a la red eléctrica?

La conexión debe realizarla un electricista cualificado. Instale un interruptor bipolar con apertura de contactos de al menos 3 mm. Asegúrese de que la instalación doméstica tenga una toma de tierra eficaz.

MANUAL DE USUARIO Campana Smart plus H MEPAMSA

GARANTIA E INSTRUCCIONES PARA CAMPANAS PURIFICADORAS

GARANTIA E INSTRUÇÕES PARA EXAUSTORES PURIFICADORES INCA PLUS

Estimada señora, estimado señor,

Si sigue con atención los consejos contenidos en este manual de instrucciones, su campana funcionará siempre de manera eficaz y podrá obtener siempre las mejores prestaciones.

ÍNDICE

CONSEJOS Y SUGERENCIAS 3

CARACTERÍSTICAS 4

INSTALACIÓN 5

USO 7

MANTENIMIENTO 8

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.

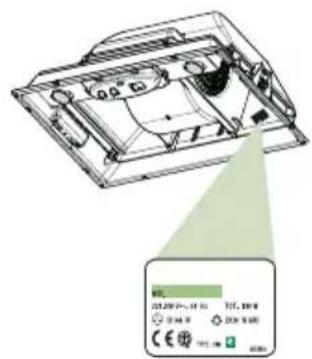

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1^a clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana está funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Ref. Cant. Componentes del producto

1 1 Cuerpo Campana dotado con: mandos, luz, filtros

9 1 Brida de reducción ø 150-120 mm

Cant. Documentación

1 Manual de instrucciones

1 Esquema Eléctrico

Taladrado de la superficie de soporte y montaje de la campana

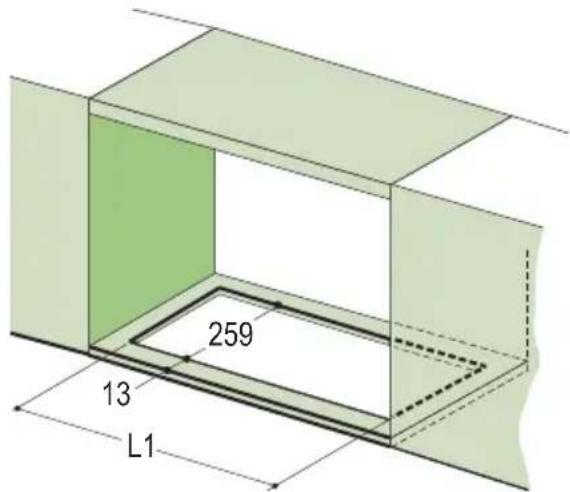

Realizar una abertura rectangular en la base del armario, dejado, por lo menos, 13 mm desde los bordes externos

Tipo Campana 52 70

L1 497 677

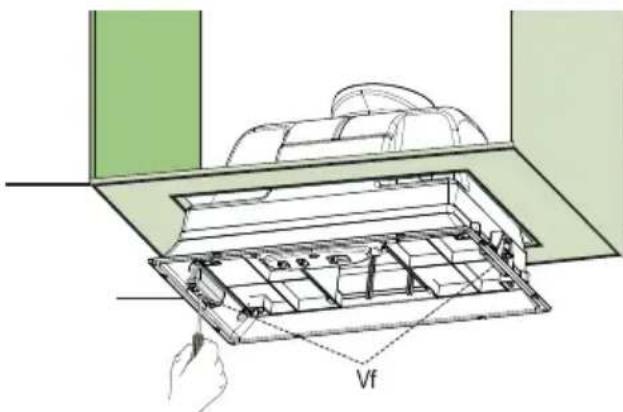

MONTAGE CON FIJACIÓN A PRESIÓN

Solo para la campanas con soportes laterales a muelles, predispuestas a una excursión de 15 a 30 mm de espesor del panel de soporte.

• Introducir la campana hasta que se enganche con los soportes laterales a presión
• Bloquear definitivamente mediante los tornillos Vf desde la parte inferior de la campana

Solo para las campanas sin soportes laterales a muelles.

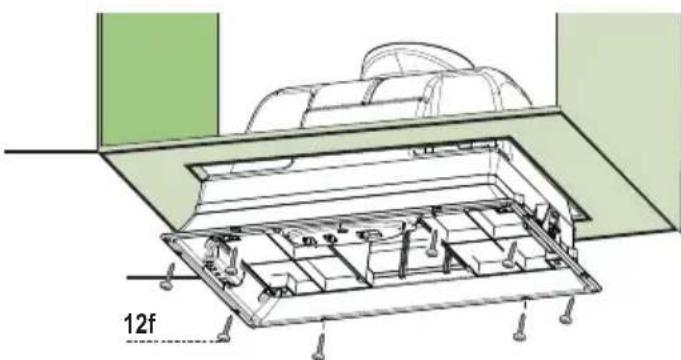

- Sujetar la campana al armario usando los tornillos 12f (3.5x16 autofiletantes) de la dotación.

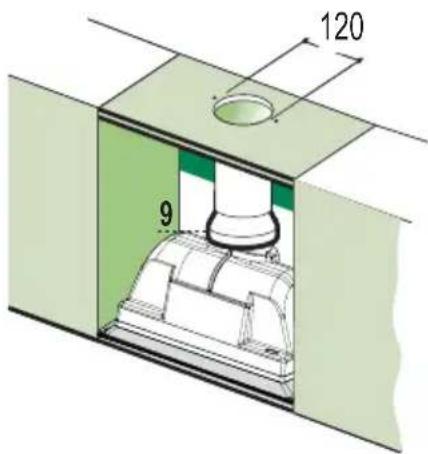

SALIDA DEL AIRE VERSIÓN FILTRANTE

- Realizar un orificio de ø 120 mm en la repisa de encima de la campana.

- Introducir la brida de reducción 9 en la salida de la campana.

- Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rigido o flexibile de ø 120 mm, a discreción del instalador.

- Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.

- Controlar que estèn presentes los Filtros Antiodor al Carbón activo.

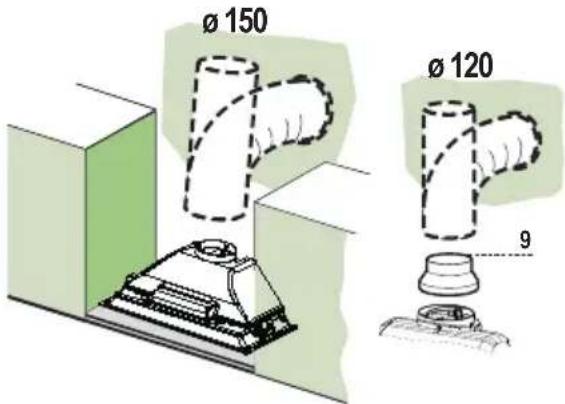

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante,conectar la campana al tubo de salida mediante un tubo rígido o flexibile de ø 120 o 150 mm, a discreción del instalador.

- Para la conexión con el tubo de ø 120 mm introducir la brida de reducción 9 el la salida del cuerpo de la campana.

- Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.

- Ouitar los filtros antiodor al carbón activo.

CONEXIÓN ELECTRICA

- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

- Tras instalar la campana,la primera vez hay que abrir el carro desplazable enèrgicamente hasta que se oiga el clic del final de carrera.

L Luces Enciende y apaga la instalación de iluminación.

M Motor Enciende y apaga el motor de aspiración.

V Velocidad Determina las velocidades de ejercicio:

1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores.
2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

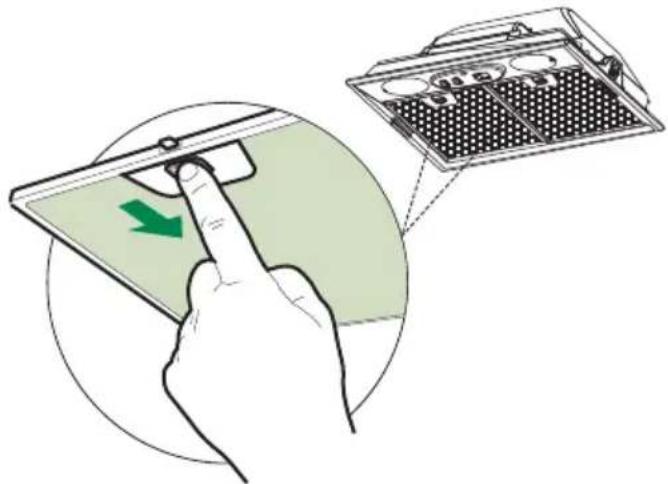

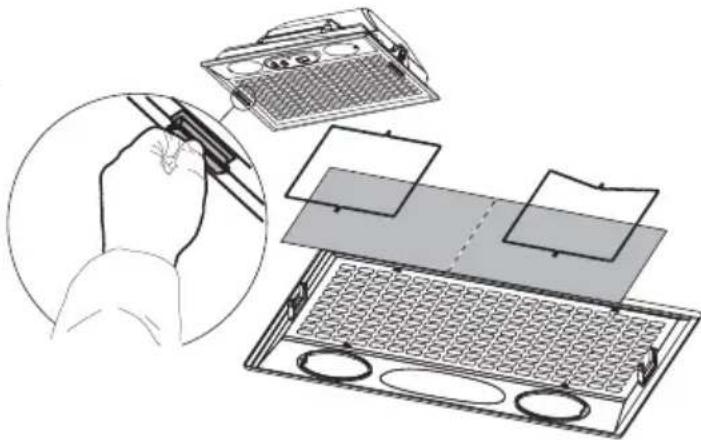

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS AUTOPORTANTES

El filtro de aluminio se puede lavar a mano, con agua y jabón, o bien en el lavavajillas. Si se opta por el lavado en lavavjillas, es conveniente tener en cuenta las recomendaciones del fabricante del lavavajillas y del detergente. En cualquier caso, se optara por el programa corto o ecologico (50-60 °C), sin secado ni abrillantado. Un tratamiento incorrecto de los filtros puede perjudicar su aspecto estetico, aunque no su eficacia de filtrado.

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Desenganchar el bastidor portafiltro mediante las manijas correderas laterales.
• Quitar el dispositivo de bloqueo de los filtros.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Fijar los nuevos filtros mediante el dispositivo de bloqueo de los filtros y cerrar el bastidor portafiltro.

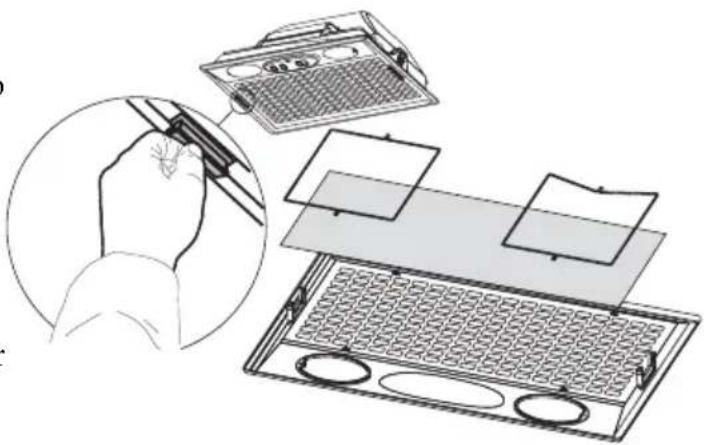

SOSTITUCIÓN DEL FILTROS ANTIGRASA SINTÉTICO

• No se puede lavar ni regenerar, se debe cambiar cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Desenganchar el bastidor portafiltro mediante las manijas correderas laterales.
• Quitar el dispositivo de bloqueo del filtro.
• Sustituir el filtro sintético saturado.
• Fijar el nuevo filtro sintético mediante el dispositivo de bloqueo del filtro y cerrar el bastidor portafiltro.

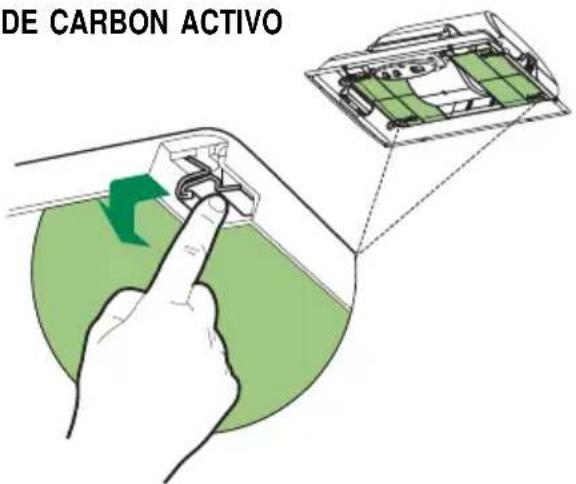

SUSTITUCIÓN DEL FILTRO DE CARBON ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros antigrasa.
• Quitar el filtro antiolor de carbón activo saturado, de la manera indicada.
• Montar nuevamente los filtros antigrasa.

Illuminación

SUSTITUCIÓN DE LAS LÀMPARAS

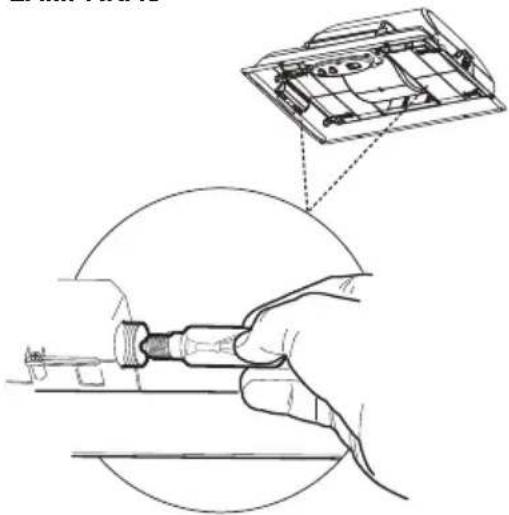

Lámparas incandescentes de 40 W

• Desenganchar el soporte de los filtros operando en las manillas.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos.

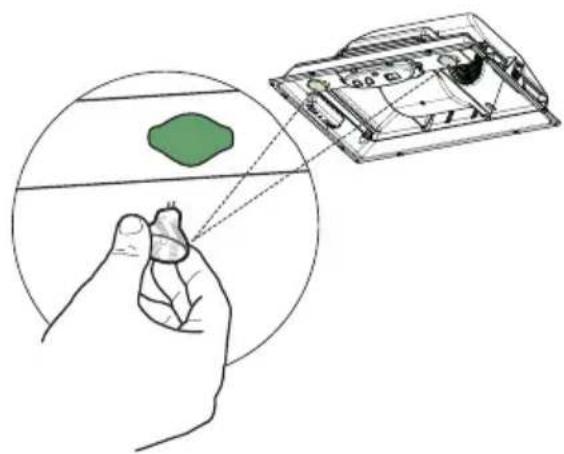

Lámparas halógenas de 20 W

• Desenganchar el soporte de los filtros operando en las manillas.
• Extraer la lámpara desde el soporte.
• Sustituirla con una nueva con las mismas características, poniendo cuidado en insertar correctamente los dos enchufes en el asiento del soporte.
• Montar nuevamente el soporte fijándolo con los dos tornillos que se habían quitado precedente- mente.

Tipo de exaustor 52 70

L1 497 677

Lâmpadas de halogéneo de 20 W

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
