MANUAL DE UTILIZADOR FY800ZDY2 PANASONIC

• ENGLISH 1 ページ FRANÇAIS Obrigado por ter adquirido o “Ventilador de permutação de calor”. Leia cuidadosamente este manual do proprietário para utilizar o ventilador correctamente. Depois de o ler, guarde-o para futura referência. ÍNDICE DEUTSCH Precauções de segurança p. 2
• –3 Funções p. 4
• Nome de cada peça p. 5
• Itens de precauções específicas p. 6
• Instalação do modelo p. 7
• ITALIANO Serviço pós-venda p. 8
• PORTUGUÊS ESPAÑOL Especificações –10 p. 9

Precauções de segurança Não se esquecer de observar Este equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com pouca experiência e conhecimento, salvo se acompanhados ou sob instruções relativas à utilização do equipamento facultadas pela pessoa responsáel pela sua segurança. As crianças devem estar sempre acompanhadas de forma a não utilizarem o equipamento. A secção seguinte descreve todos os aspectos de segurança que deve observar para evitar danos pessoais e materiais. ■ Os graus de perigo ou dano que podem ocorrer devido à má utilização do ventilador estão dispostos em categorias para explicação como indicado em seguida. PERIGOSO A coluna com esta marca indica “Lesão grave ou perigo de morte iminente”. AVISO A coluna com esta mensagem indica “Ameaça de morte concebível ou lesões graves”. PRECAUÇÃO A coluna com esta mensagem indica “Probabilidade de danos ou danos materiais”. ■ Os tipos de itens a observar estão dispostos em categorias para clarificação com os símbolos apresentados em seguida. (As marcas descritas em seguida são amostras.) Este símbolo indica “Proibido”. Este símbolo indica “Execução forçada”. Precauções de funcionamento PERIGOSO ■ Não utilize o ventilador como um circulador de ar para queimadores de tipo aberto (aquecedores). AVISO ■ Não coloque um dedo ou uma vara na entrada ou saída de ar. Uma ventoinha rápida é prejudicial. Proibido Proibido Quando utilizar fogões de gás ou óleo em casa, deve utilizar equipamento independente para circular o ar. ■ Quando sentir qualquer condição anormal (cheiro a queimado ou outros), desligue o ventilador imediatamente e mova o disjuntor automático exclusivo para a posição “OFF”. Se continuar a utilizar o ventilador sem resolver o problema, pode provocar um choque eléctrico ou incêndio. ● Quando o sistema necessitar de uma reparação, consulte o revendedor.

■ É proibido modificar o sistema. As reparações inadequadas podem provocar uma fuga de água, um choque Desmontagem eléctrico ou um proibida incêndio. ● Quando o sistema necessitar de uma reparação, consulte o revendedor. ■ Se houver uma fuga de gás combustível de outros equipamentos, abra as janelas para ventilar a sala. Se utilizar o ventilador nesta situação, as descargas nos pontos de contacto eléctrico podem provocar uma explosão. ■ Deve colocar uma rede ou algo similar na abertura de entrada de ar exterior para evitar que os pássaros, etc., interfiram no funcionamento do ventilador. Deve remover os ninhos e outros objectos estranhos. Esta situação pode provocar uma falta de oxigénio na sala. ■ Se o cabo de alimentação fornecido estiver danificado, tem de ser substituído pelo fabricante, agente de assistência técnica ou uma pessoa qualificada para evitar algum problema. 3 ページ

Precauções de segurança Não se esquecer de observar ENGLISH Owner.book Precauções de funcionamento PRECAUÇÃO ventilador afastado da água Proibido Proibido Proibido ■ Não sopre directamente contra animais ■ Não toque nos interruptores com as ou plantas. mãos molhadas. Pode provocar um choque eléctrico. Proibido Pode provocar efeitos nocivos nos animais e nas plantas. DEUTSCH ■ Utilize sempre a voltagem indicada pelo fabricante. Pode provocar um incêndio ou choque eléctrico. FRANÇAIS ■ Não lave o ventilador de permutação ■ Não deve colocar o aparelho de ■ É proibido colocar um contentor de de calor com água. combustão de forma a permitir uma gás combustível ou líquido junto ao exposição directa ao vento do ventilador de permutação de calor ou Pode provocar um ventilador de permutação de calor. pulverizá-lo directamente com gás ou choque eléctrico. líquido. Pode ocorrer uma combustão incompleta no Pode provocar um Manter o aparelho. incêndio. Não tocar com as mãos molhadas ESPAÑOL ITALIANO ■ Não coloque um recipiente de água no ■ Se não utilizar o ventilador de permutação de calor durante um ventilador de permutação de calor. longo período de tempo, mova o Quando derramar água, é disjuntor automático exclusivo para a provável que entre no posição “OFF” por razões de interior do ventilador e segurança. degrade o isolamento Proibido eléctrico, provocando possivelmente um choque eléctrico. Se deixar o ventilador ligado, uma acumulação de poeira pode gerar calor ou um incêndio. PORTUGUÊS Precauções de funcionamento PRECAUÇÃO ■ O sistema não deve ser utilizado para fins não previstos, como conservação de alimentos, flora e fauna, dispositivos de precisão ou trabalho de arte. ■ Não incline o ventilador de permutação de calor quando o remover. Caso contrário, a água existente no interior pode cair e molhar a mobília ou outros bens. Proibido ● Peça ao representante de vendas ou à assistência técnica para efectuar o trabalho.

● Pode provocar a deterioração dos alimentos ou outros problemas. Owner.book 4 ページ

Funções Funções principais

Ventilação de poupança de energia Graças à recuperação eficiente da energia térmica perdida durante a ventilação (carga provocada pelo ar exterior), pode poupar na despesa do ar condicionado.

Função de poupança Graças a uma redução drástica da carga provocada pelo ar exterior, pode tornar os aparelhos de ar condicionado mais compactos e recuperar energia térmica.

Efeito de ajuste da humidade No modo de arrefecimento, o ar livre húmido é conduzido para uma atmosfera ambiente desumidificada e, em seguida, fornecido. No modo de aquecimento, a humidade ambiente é transferida para o ar exterior seco e, em seguida, fornecida.

Ventilação confortável e consistente A ventilação está disponível com a menor flutuação possível da temperatura ambiente. Como o escape e a entrada de ar são efectuados em simultâneo, é possível uma ventilação mesmo numa sala estanque.

Efeito de protecção do som As condutas do ventilador e o permutador de calor têm uma característica de efeito de protecção do som. Por conseguinte, impede a entrada de um ruído exterior no ventilador e também a saída do som do ventilador para preservar o ambiente do escritório e do armazém.

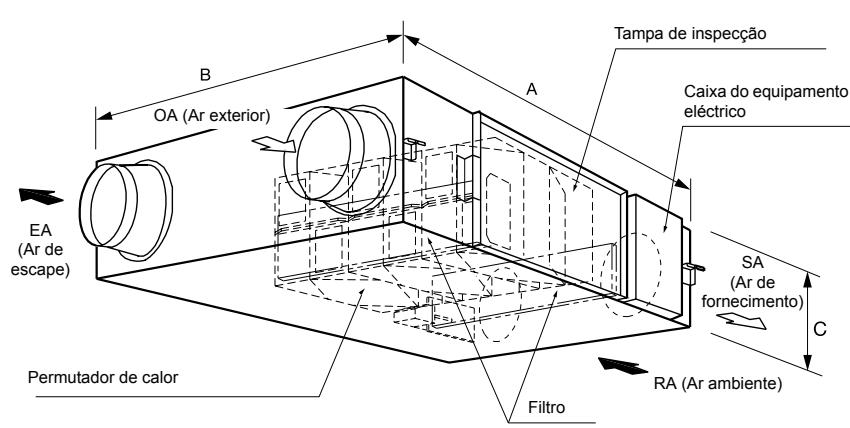

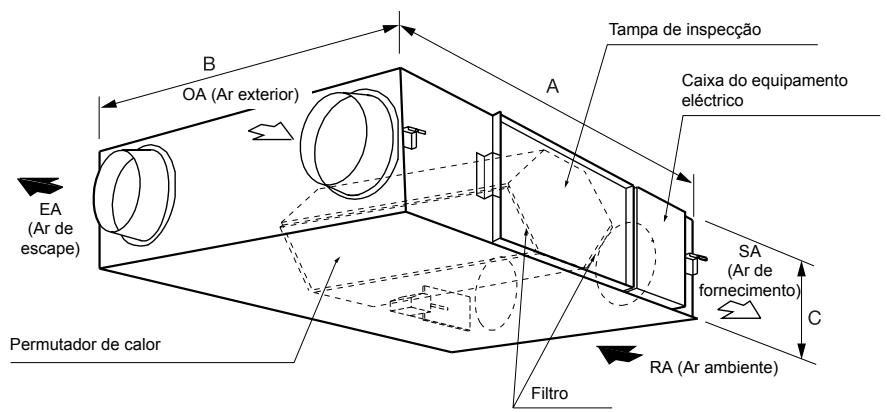

[Nº do modelo] ENGLISH Nome de cada peça FY-250ZDY2 FY-350ZDY2 FY-500ZDY2 Caixa do equipamento eléctrico OA (Ar exterior)

FRANÇAIS Unidade: mm Tampa de inspecção Nota: As dimensões do acessório de suspensão no tecto não estão incluídas. Permutador de calor RA (Ar ambiente) DEUTSCH Filtro FY-800ZDY2

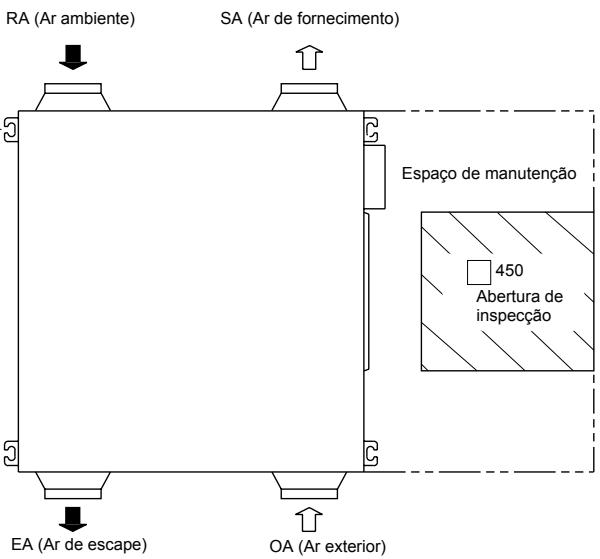

RA (Ar ambiente) SA (Ar de fornecimento) ITALIANO Tampa de inspecção Caixa do equipamento eléctrico OA (Ar exterior) Espaço de manutenção (Ar de escape)

(Ar de fornecimento) ESPAÑOL Permutador de calor

Abertura de inspecção RA (Ar ambiente) Filtro OA (Ar exterior) PORTUGUÊS EA (Ar de escape)

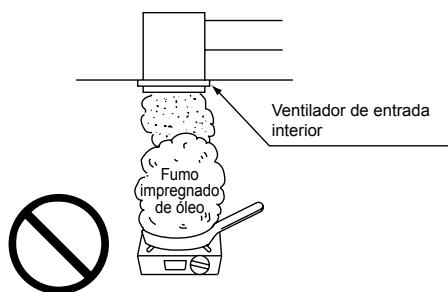

Itens de precauções específicas Verificar local de instalação Este ventilador de permutação de calor foi concebido especialmente para utilizar em escritórios, salas de conferência, etc. Verifique se a unidade principal e a grelha de entrada e saída não estão instaladas em nenhum dos locais apresentados em seguida. Locais expostos a elevadas temperatures ou a chamas. Evite instalar o ventilador de permutação de calor ou a grelha de entrada e saída em locais que possam atingir temperaturas iguais ou superiores a 40°C. A utilização do ventilador em locais com elevadas temperaturas pode provocar a distorção do filtro ou do permutador de calor, ou um incêndio no motor. Locais com muita humidade. Não instale o ventilador em locais com muita humidade, como casas de banho. Este procedimento pode provocar uma avaria no ventilador ou um choque eléctrico. Locais com grande quantidade de fumo impregnado de óleo, como cozinhas. O ventilador não funciona se o filtro ou o permutador de calor ficar obstruído com óleo. Ventilador de entrada interior 40°C Fumo impregnado de óleo Certifique-se de que existe uma abertura de inspecção para efectuar facilmente a manutenção do filtro e do permutador de calor e as verificações periódicas do ventilador. (Consulte a instalação do modelo para o espaço) Não instale o ventilador em locais, como fábricas de produtos químicos ou maquinaria, onde fique exposto a gases nocivos com ácidos, álcalis, dissolventes orgânicos, fumos de pinturas, gases com ingredientes corrosivos ou onde seja produzida névoa ou poeira. Se tiver algum problema no que respeita à localização ou instalação do ventilador, consulte a loja onde o adquiriu ou o agente que o instalou. Quando utilizar Utilize sempre um filtro. O incumprimento deste procedimento pode provocar a acumulação de sujidade e poeira no permutador de calor, reduzindo a eficiência e impossibilitando a utilização.

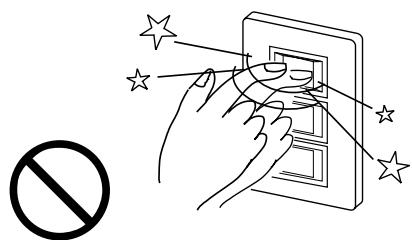

Utilize o interruptor de forma eficaz. Em especial, a rotação repentina do interruptor não só pode provocar o funcionamento inadequado do ventilador, mas também afectar o relé existente no interior do interruptor ou danificar o interruptor. Owner.book 7 ページ

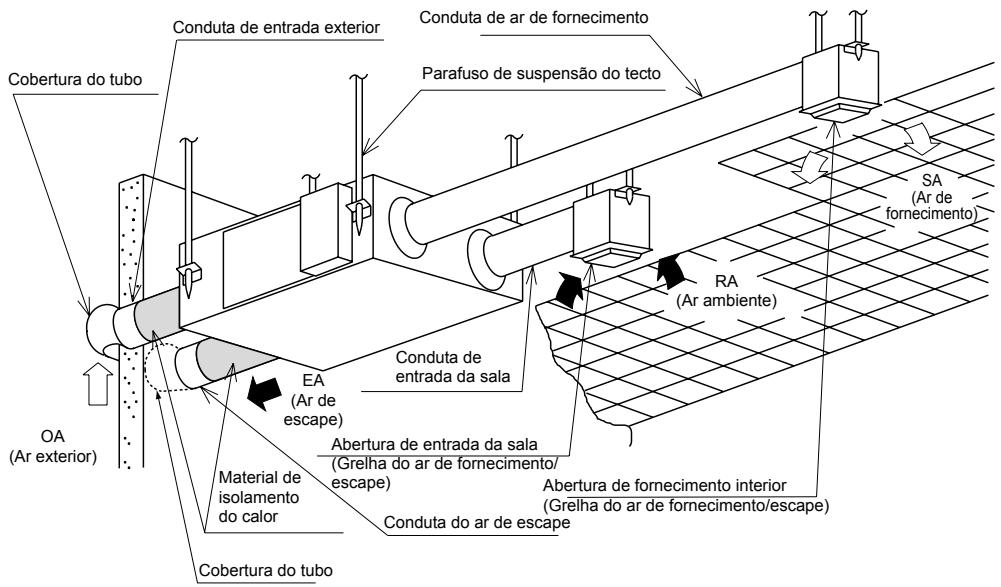

Conduta de entrada exterior ENGLISH Instalação do modelo Conduta de ar de fornecimento Parafuso de suspensão do tecto Cobertura do tubo FRANÇAIS

(Ar exterior) DEUTSCH Não se esqueça de que quando instalar o corpo do ventilador virado para baixo, a indicação impressa está numa posição inversa. Conduta de entrada da sala (Ar de escape) Abertura de entrada da sala (Grelha do ar de fornecimento/ Material de escape) Abertura de fornecimento interior isolamento (Grelha do ar de fornecimento/escape) do calor Conduta do ar de escape Cobertura do tubo Método de utilização ● Utilize o interruptor de fluxo de ar para definir o fluxo de ar pretendido. High (Elevado) ... Rode para o volume de ar elevado. Low (Baixo) ........ Rode para o volume de ar baixo.

PORTUGUÊS ESPAÑOL ● Utilize o selector de funções para definir o modo de ventilação. Modo de ventilação de permutação de calor ...... O ar livre é uma permutação térmica com o ar ambiente para ficar semelhante à humidade e temperatura ambiente antes de o introduzir na sala. Modo de ventilação normal ................................. Para admitir ar livre como está. ITALIANO ● Utilize o interruptor de funcionamento para operar o ventilador. 0 (OFF) (DESLIGADO) ..... pára o ventilador. 1 (ON) (LIGADO) .............. activa o ventilador. Owner.book 8 ページ

Serviço pós-venda ■ Pedido de controlos ocasionais Para garantir a utilização correcta e segura, recomendamos que considere um contrato de manutenção. Para mais informações, consulte a loja onde adquiriu o ventilador ou o agente que o instalou. ■ Se pensar que está partido Examine o ventilador como mostrado na tabela apresentada em seguida e se encontrar alguma irregularidade, desligue-o imediatamente e peça assistência à loja onde o adquiriu ou ao agente que o instalou (ou consulte). Sintoma ● Sem actividade, mesmo quando o interruptor está ligado. ● Não sai ar.

Onde procurar ● O fusível rebentou ou o disjuntor disparou? ● Há corrente? ● Verifique se existe poeira nos filtros e no permutador de calor. (Limpe-os de acordo com Manual de manutenção.) Owner.book 9 ページ

Nº do modelo FY-250ZDY2 Item Encaixe Entrada (W) Pressão estática exterior (Pa) Ruído (dB) Eficiência da permutação de temperatura (%) (Extra high) (Muito elevado) Elevado 104-119/128 250/250 Ventilação normal Baixo (Extra high) (Muito elevado) Elevado Baixo 99-114/118 79-90/78 103-119/128 98-114/118 79-90/77 250/250 170/135 250/250 250/250 170/135 90/125 80/100 37/30 90/125 80/100 37/30 27-28/28 26-27/26 21-22/21 27-28/28 26,5-27,5/26,5 21,5-22,5/21,5 75/75 75/75 77/78

Dimensões (mm) Largura 882 x Profundidade 599 x Altura 270 Nº do modelo FY-350ZDY2 Item Encaixe Entrada (W) Volume de ar (m3/h) Pressão estática exterior (Pa) Ruído (dB) Eficiência da permutação de temperatura (%) 220–240V~50Hz/220V~60Hz Ventilador de permutação de calor (Extra high) (Muito elevado) Elevado 137-154/178 350/350 Ventilação normal Baixo (Extra high) (Muito elevado) Elevado Baixo 124-137/149 117-128/132 133-151/176 119-132/145 113-125/131 350/350 280/240 350/350 350/350 280/240 95/155 65/90 42/43 95/155 65/90 42/43 31-32/33 29-30/30 25-26/22 31-32/33 30-31/30 26-27/23 75/75 75/75 77/79

Dimensões (mm) Largura 882 x Profundidade 804 x Altura 270 Peso (kg)

Nº do modelo Modo de ventilação Encaixe Entrada (W)

Eficiência da permutação de temperatura (%) Dimensões (mm) PORTUGUÊS Fonte de alimentação ESPAÑOL FY-500ZDY2 Item Peso (kg) ITALIANO Fonte de alimentação Modo de ventilação DEUTSCH Peso (kg) Largura 962 x Profundidade 904 x Altura 270

Volume de ar (m3/h) 220–240V~50Hz/220V~60Hz Ventilador de permutação de calor FRANÇAIS Fonte de alimentação Modo de ventilação ENGLISH Especificações Owner.book 10 ページ

Nº do modelo FY-800ZDY2 Item Fonte de alimentação 220–240V~50Hz/220V~60Hz Modo de ventilação Encaixe Entrada (W)

Eficiência da permutação de temperatura (%) Dimensões (mm) Largura 1322 x Profundidade 884 x Altura 388 Peso (kg)

Item Fonte de alimentação 220–240V~50Hz Modo de ventilação Encaixe Entrada (W)

Volume de ar (m /h) Pressão estática exterior (Pa) Ruído (dB) Eficiência da permutação de temperatura (%) Ventilador de permutação de calor Ventilação normal (Extra high) (Muito elevado) Elevado Baixo (Extra high) (Muito elevado) Elevado Baixo 399-445 360-399 332-367 392-438 358-392 329-362

Dimensões (mm) Largura 1322 x Profundidade 1134 x Altura 388 Peso (kg)

Item Fonte de alimentação 220–240V~60Hz Modo de ventilação Encaixe Ventilação da permutação de calor (Extra high) (Muito elevado) Ventilação normal Elevado Baixo (Extra high) (Muito elevado) Elevado Baixo Entrada (W)

Pressão estática exterior (Pa)

40,5 38,5 31,5 Eficiência da permutação de temperatura (%)

Dimensões (mm) Peso (kg) Largura 1322 x Profundidade 1134 x Altura 388

(Nota) As especificações mencionadas acima mostram os valores sob pressão estática exterior. (Apenas o nível de ruído mostra o valor sob pressão estática exterior: 0Pa) O nível de ruído deve ser medido 1,5 m abaixo do centro do ventilador. (Será medido na sala acústica.)
