FY800ZDY2 - Ventilateur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'échange de chaleur
Marque	Panasonic
Modèle	FY800ZDY2
Dimensions (L x P x H)	1322 x 884 x 388 mm
Poids	71 kg
Alimentation électrique	220-240 V~ 50 Hz / 220 V~ 60 Hz
Puissance absorbée (très élevé)	316-347 W (50 Hz) / 424 W (60 Hz)
Volume d'air max	800 m³/h
Pression statique externe max	140 Pa (50 Hz) / 190 Pa (60 Hz)
Niveau sonore max	38-39 dB (50 Hz) / 39 dB (60 Hz)
Efficacité d'échange de température	75-77 % selon le régime
Modes de ventilation	Échange de chaleur, Ventilation normale
Réglages de débit d'air	Très élevé, Élevé, Bas
Installation	Plafond, intérieur uniquement
Température ambiante max	40 °C
Entretien	Nettoyage régulier du filtre et de l'unité d'échange de chaleur
Fonction de sécurité	Arrêt automatique en cas d'anomalie, protection contre les fuites de gaz
Usage recommandé	Bureaux, salles de conférence, commerces
Accessoires inclus	Contrôleur (obligatoire)

FOIRE AUX QUESTIONS - FY800ZDY2 PANASONIC

Comment nettoyer le filtre et l'unité d'échange de chaleur ?

Suivez le manuel d'entretien fourni. En général, retirez le filtre et nettoyez-le avec un aspirateur ou à l'eau tiède savonneuse. L'unité d'échange de chaleur peut être nettoyée avec un chiffon humide. Laissez sécher complètement avant de remonter.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez si le disjoncteur ou le fusible a sauté. Assurez-vous que l'alimentation est sous tension. Contrôlez aussi l'état du filtre et de l'unité d'échange de chaleur : s'ils sont encrassés, nettoyez-les. Si le problème persiste, contactez un professionnel.

Puis-je installer ce ventilateur dans une salle de bain ?

Non, l'installation dans des lieux à humidité élevée (salle de bain, piscine) est interdite. Cela risque de provoquer une panne ou une électrocution.

Quelle est la différence entre le mode échange de chaleur et la ventilation normale ?

En mode échange de chaleur, l'air extérieur est préchauffé ou prérefroidi grâce à l'énergie thermique de l'air extrait, réduisant la consommation de climatisation. En mode normal, l'air extérieur est introduit tel quel.

Comment régler le débit d'air ?

Utilisez l'interrupteur de flux d'air : position 'Élevé' pour un volume d'air important, 'Bas' pour un volume réduit. Certains modèles disposent aussi d'un cran 'Très élevé'.

Quels sont les risques si j'utilise l'appareil sans contrôleur ?

L'utilisation sans contrôleur (interrupteur) est dangereuse : de la poussière peut s'accumuler sur l'unité d'échange, réduire l'efficacité et rendre l'appareil inutilisable. Un contrôleur est obligatoire.

Pourquoi un voyant ou une odeur de brûlé apparaît-elle ?

Arrêtez immédiatement l'appareil et coupez le disjoncteur. Une odeur de brûlé ou une anomalie indique un risque de court-circuit ou d'incendie. Contactez votre revendeur pour une réparation.

Puis-je utiliser l'appareil avec un chauffage à gaz ou à mazout ?

Non, il est interdit d'utiliser ce ventilateur comme circulateur d'air pour des appareils de chauffage de type ouvert (gaz, mazout). Un équipement de circulation d'air spécifique est requis.

Comment entretenir l'appareil pendant une longue inactivité ?

Mettez le disjoncteur hors tension (OFF) si l'appareil n'est pas utilisé pendant une période prolongée. Cela évite l'accumulation de poussière qui pourrait causer une surchauffe ou un incendie.

Quel espace d'installation est nécessaire ?

L'appareil nécessite un espace pour l'orifice d'inspection afin de permettre la maintenance. Consultez le manuel d'installation pour les dimensions exactes. Température ambiante maximale : 40 °C.

MODE D'EMPLOI FY800ZDY2 PANASONIC

Le manuel d'installation est joint séparément.

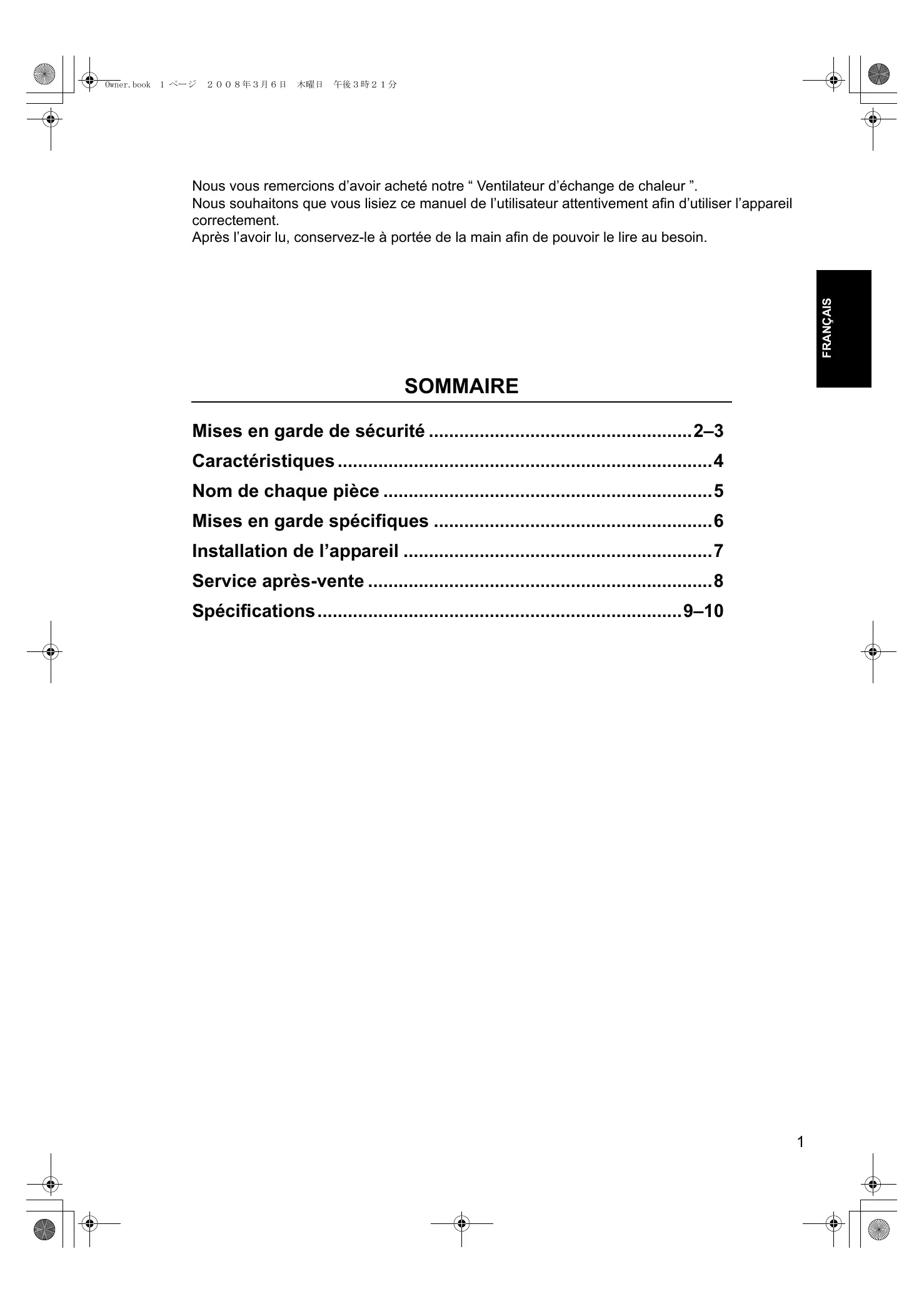

Ventilateurs d'échange de chaleur Panasonic Manuel de l'utilisateur

Nos vous remercions d'avoir acheté notre “ Ventilateur d'échange de chaleur ”

Nous souhaitons que vous lisiez ce manuel de l'utilisateur attentivement afin d'utiliser l'appareil correctement.

Après l'avoir lu, conservez-le à portée de la main afin de pouvoir le lire au besoin.

Sommaire

Mises en garde de sécurité 2-3

Caractéristiques 4

Nom de chaque pièce 5

Mises en garde spécifiques 6

Service après-vente 8

Spécifications 9-10

Cet appareil ne doit pas être utilisé par des personnes (enfants inclus) souffrant de capacités physiques, sensorielles ou mentales réduites ou ne disposant pas de l'expérience et des connaissances nécessaires, à moins qu'elles soient sous la surveillance d'une personne responsable de leur sécurité ou aient reçu de cette personne des instructions concernant l'utilisation de cet appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne s'amusent pas avec l'appareil.

Nous décrivons ci-dessous la manière dont nous attirons votre attention sur les dangers qui puissent affecter la sécurité des utilisateurs ou entraîner des dommages matériels.

Pour que les explications soient claires, nous avons répertorié ci-dessous le niveau de danger ou de risque matériel encouru par une mauvaise utilisation du matériel découlant du non-respect des consignes.

DANGERREUX	La colonne qui porte ce symbole comporte des averissements sur des “ dangers imminents de mort ou de lésion sérieuse”.
AVERTISSEMENT	La colonne qui porte ce symbole comporte des averissements sur des “ dangers potentiels de mort ou de lésion sérieuse”.
ATTENTION	La colonne qui porte ce symbole comporte des mises en garde sur des “ risques de perte ou d'endommagement matériel seulement”.

Pour en faciliter la compréhension, les symboles visuels suivants sont utilisés pour catégoriser le type de risque. (Les symboles ci-dessous sont des exemples).

Ce symbole signifie “ Interdit ”.

Celui-ci signifie “ Exécutionforcée ”.

Précautions d'emploi

DANGERREUX	AVERTISSEMENT
Ne pas utiliser comme circulator d'air pour des apparciels de chauffage de type ouvert. Interdit Si vous utiliser à domicile des poèmes à gaz ou à mazout, un matériel différent de circulation d'air doit être utilisé.	N'insérez pas vos doigs ni de bâtonnet dans l'entrée d'air ou dans la sortie. Un ventilateur à tpm élevé risque de vous blesser. La modification du système est strictement interdite. Démontage interdit Si le système a besoin d'être réparé, consultez votre concessionnaire.	Si des fuites de gaz combustibles provenant d'autres apparciels ont lieu, aéréz la pièce en ouvrant les fenêtres. Si vous tentiez de faire fonctionner l'appareil dans une telle situation, des étincelles aux points de contact risqueraient de causeer une Explosion. Afin d'empêcher aux oiseaux ou autre élément externe de déranger le fonctionnement de l'appareil, il est suggéré de recouvrir l'entrée d'air extérieur d'un filt ou de toute autre protection similaire. Enlevez les nids ou autres éléments qui puissant:gérer le fonctionnement. Cela pourrait créé un manque d'oxygène dans la pièce. Si le cordon d'alimentation est endommagé, il doit être remplaceé par le fabricant, par un distributeur agrée ou par toute autre personne qualifiée afin d'éviter tout danger.
Si une anomalie de fonctionnement est détectée (une oedur de brûlé ou autre), arrêtez immidiatement le fonctionnement de l'apparil et mettez le disjoncteur d'exclusion hors tension (OFF). Si vouslientez l'apparil en marche sans éliminer la cause de l'anomalie, vous risquez un court-circuit, une électrocution ou un incendie. Si le système a besoin d'être réparé, consultez votre concessionnaire.

Attention

Il est strictement interdit de placer un récipient de gaz ou de liquide combustible à proximité des ventilateurs d'échange de chaleur ou de les asperger directement avec de tels gaz ou liquides.

Interdit

Cela pourrait entraîner un incendie.

N'utilise pas les ventilateurs à une tension autre que la tension nominale.

Interdit

Un incendie, une électrocution ou un court-circuit peut autrement se produire.

Des appareils de combustion ne doivent pas être situés de manière à être exposés directement à la ventilation du ventilateur d'échange de chaleur.

Interdit

Une combustion incomplete risquerait de se produire.

Ne dirigez pas la ventilation directement sur des animaux ou des plantes.

Interdit

Cela pourrait affecter leur bien-être.

Ne placez pas de récipient d'eau sur les ventilateurs d'échange de chaleur.

Interdit

Si l'eau venait à se renverser, elle pourrait pénétrer dans l'appareil et endommager l'isolation électrique, ce qui pourrait entraîner une électrocution ou un court-circuit.

Ne lavez pas les ventilateurs à l'eau.

Ne mettez jamais en contact avec l'eau.

Ne touchez pas les interrupteurs avec des mains mouillées.

Cela évitera tout risque d'électrocution.

Ne touchez pas avec des mains mouillées

Si les ventilateurs d'échange de chaleur ne sont pas utilisés pendant une période prolongée, mettez le disjoncteur d'exclusion hors tension (OFF) pour raisons de sécurité.

Si vous le laissez sous tension, toute accumulation de poussière pourrait créer une surchauffe ou un incendie.

Attention

Le système ne doit pas être utilisé à d'autres fins que celles pour lesquelles il est destiné, telles que la préservation de nourriture, de flore et faune, d'appareils de précision ou d'œuvres d'art.

• Cela pourrait engendrer la dépréciation d'aliments ou autres problèmes.

Ne penchez pas les ventilateurs lorsque vous les sortez.

Interedit

Sinon, l'eau qu'ils peuvent contenir risque de s'écouler et d'endommager des meubles ou autres biens matériels.

• Demandez au service après-vente ou à un atelier d'installation d'effectuer le déplacement.

Caractéristiques principales

1. Ventilation permettant une économie d'énergie Grâce à la récupération efficace d'énergie thermique perdue lors de la ventilation (charge de l'air extérieur), vous pouvez économiser sur la climatisation.
2. Économie d'espace Grâce à une réduction dramatique de la charge d'air extérieur, vous pouvez utiliser les appareils de climatisation plus compacts et recapturer parallèlement de l'énergie thermique.
3. Équilibrage de l'humidité En mode de refroidissement, l'air extérieur à humidité élevée est conduit dans une atmosphère de pièce sèche qu'il humidifie. En mode de réchauffement, l'humidité d'une pièce est transférée à l'air extérieur sec qu'il humidifie.
4. Ventilation confortable et régulière La ventilation fait fluctuer la température de la pièce au minimum. Puisque l'entrée d'air et son élimination sont effectuées simultanément, une ventilation stable se produit même dans une pièce dont la circulation d'air est restreinte.
5. Amortissement des sons Les conduits de l'appareil et l'unité d'échange de chaleur ont un effet d'amortissement des sons. En effet, ils empêchent l'entrée de bruit extérieur dans l'appareil et empêchent le bruit de l'appareil de retentir, de sorte que les conditions sonores du bureau ou du magasin sont réservées.

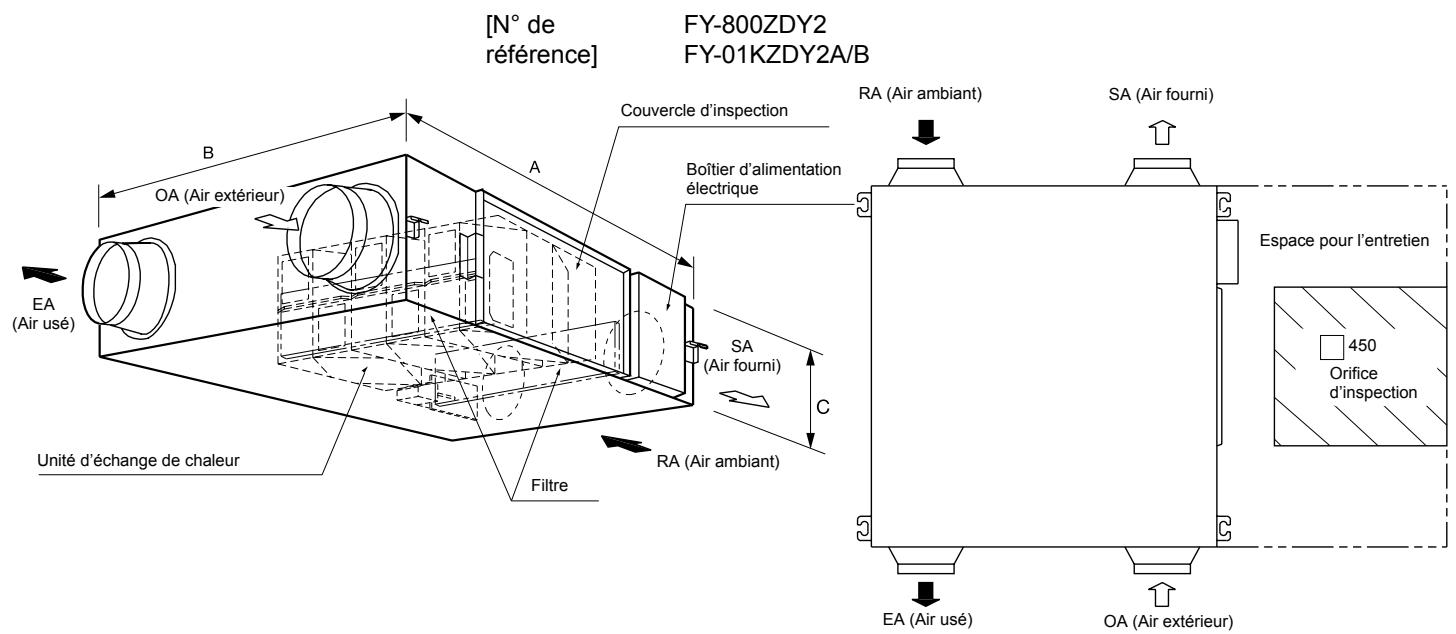

[N° de référence]

Remarque : Les dimensions des accessoires de suspension au plafond ne sont pas inclues.

Vérification du lieu d'installation

Ces ventilateurs d'échange de chaleur sont spécialement conçus pour des bureaux, des salles de conférence, etc. Veillez à ce que l'appareil central ou que le treillis d'entrée-sortie ne soient pas installés dans les endroits suivants :

Lieux exposés à des températures élevées ou à une flamme directe. Évitez d'installer les ventilateurs ou le treillis d'entrée/sortie dans des endroits où la température est égale ou supérieure à 40°C. Cela pourrait déformer le filtre ou l'unité d'échange de chaleur ou faire brûler le moteur.

Lieux à humidité élevée. N'installez pas le dispositif dans des lieux à humidité élevée tels que des salles de bains. Cela pourrait entraîner une panne de l'appareil ou une électromocution.

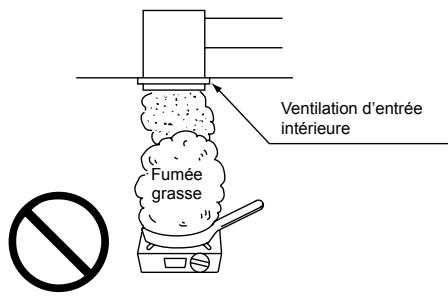

Lieux saturés de suie ou de fumée grasse, tels que les zones de préparation alimentaire. L'appareil cessera de fonctionner si le filtre ou l'unité d'échange de chaleur sont encrassés de matière grasse.

Veillez à ce que l'orifice d'inspection soit accessible pour vérifier le fonctionnement et procéder à l'entretien du filtre et de l'unité d'échange de chaleur. (Consultez la section concernant l'installation de l'appareil qui indique l'espace à allouer)

N'installez pas l'appareil dans des lieux tels que des pièces à machine ou des usines chimiques où il serait exposé à des gaz nocifs contenant des acides, des alcalis, des solvants organiques, des gaz toxiques de peintures, etc., à des gaz contenant des ingrédients corrosifs ou là où de la poussière ou des vapeurs grasses sont produites.

Si vous avez des questions concernant l'emplacement ou l'installation du dispositif, veuillez consulter votre revendeur ou l'installateur d'origine.

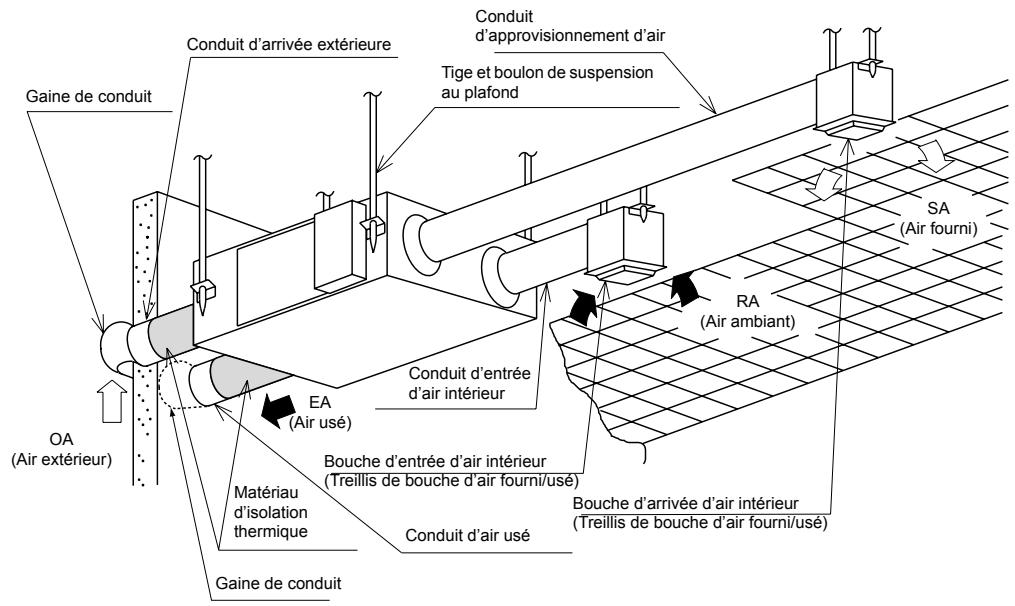

Lors de son utilisation

Veillez à toujours utiliser un contrôle. Sans cela, de la poussière et des particules risquent de s'accumuler sur l'unité d'échange de chaleur, ce qui réduirait son efficacité et pourrait même le rendre inutilisable.

N'ayez pas de mouvements hésitants avec l'interrupteur.

Basculer rapidement l'interrupteur sous/hors tension causera non seulement un problème de fonctionnement de l'appareil, mais le relais interne de l'interrupteur risque en outre d'être endommagé.

Notez que si vous installez l'appareil la tête en bas, les procédures imprimées seront également à l'envers.

Méthode d'utilisation

Utilisez l'interrupteur pour faire fonctionner l'appareil.

0 (OFF). L'appareil s'arrête.

1 (ON)......... l'appareil se met en marche.

• Utilisez l'interrupteur de flux d'air pour régler le flux au niveau souhaité.

Elevé............ Produit un volume d'air élevé.

Bas............ Produit un volume d'air bas.

• Utilisez l'interrupteur de sélection de fonction pour régler le mode de ventilation.

Mode de ventilation d'échange de chaleur...... L'air extérieur est échangé thermiquement avec l'air intérieur pour l'amener à une température et à une humidité semblable à celles de la pièce avant d'être importé.

Mode de Ventilation normale....... Permet d'importer l'air extérieur tel quel.

■ Demande de vérifications périodiques

Pour que l'appareil continue à fonctionner de manière optimale et sans danger, nous vous suggérons de prendre en considération un contrat de maintenance. Pour obtenir des détails à ce sujet, renseignez-vous auprès de votre revendeur ou de l'entreprise d'installation.

Si vous pensez qu'il est en panne

Examinez l'appareil comme indiqué dans le tableau ci-dessous et si vous découvrez des anomalies, mettez-le immédiatement hors tension et contactez le magasin où vous l'avez acheté ou l'entreprise d'installation pour le faire examiner (ou demander conseil).

Symptôme	Où regarder
● Rien ne se passse même lorsque l'interrupteur est sous tension (ON).● Aucun air ne sort.	● Le fusible ou le disjoncteur ont-ils sauté ?● Le courant a-t-il sauté ?● Vérifiez s'il y a de la poussière sur les filtres et l'unité d'échange de chaleur. (Nettoyez-le en suivant le Manuel d'entretien.)

Specifications

N° de modèle Elément	FY-250ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Volume d'air (m³/h)	250/250	250/250	170/135	250/250	250/250	170/135
Pression statique externe (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Bruit (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Efficacité de l'échange de température (%)	75/75	75/75	77/78	—	—	—
Dimensions (mm)	Largeur 882 x Profondeur 599 x Hauteur 270
Poids (kg)	29

N° de modèle Élement	FY-350ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Volume d'air (m³/h)	350/350	350/350	280/240	350/350	350/350	280/240
Pression statique externe (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Bruit (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Efficacité de l'échange de température (%)	75/75	75/75	77/79	—	—	—
Dimensions (mm)	Largeur 882 x Profondeur 804 x Hauteur 270
Poids (kg)	37

N° de modèle Elément	FY-500ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Volume d'air (m³/h)	500/500	500/500	370/310	500/500	500/500	370/310
Pression statique externe (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Bruit (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Efficacité de l'échange de température (%)	75/75	75/75	77/79	—	—	—
Dimensions (mm)	Largeur 962 x Profondeur 904 x Hauteur 270
Poids (kg)	43
N° de modèle Elément	FY-800ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Volume d'air (m³/h)	800/800	800/800	650/575	800/800	800/800	650/575
Pression statique externe (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Bruit (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Efficacité de l'échange de température (%)	75/75	75/75	76/77	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 884 x Hauteur 388
Poids (kg)	71

N° de modèle Elément	FY-01KZDY2A
Source d'alimentation	220–240V~50Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	399-445	360-399	332-367	392-438	358-392	329-362
Volume d'air (m³/h)	1000	1000	810	1000	1000	1000
Pression statique externe (Pa)	90	55	35	90	55	35
Bruit (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Efficacité de l'échange de température (%)	75	75	76	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 1134 x Hauteur 388
Poids (kg)	83

N° de modèle Elément	FY-01KZDY2B
Source d'alimentation	220-240V~50Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	519	429	339	516	426	339
Volume d'air (m³/h)	1000	1000	700	1000	1000	700
Pression statique externe (Pa)	110	40	20	110	40	20
Bruit (dB)	40	37,5	30	40,5	38,5	31,5
Efficacité de l'échange de température (%)	75	75	79	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 1134 x Hauteur 388
Poids (kg)	83

(Remarque) Les valeurs mentionnées ci-dessus donnent les valeurs sous une pression statique externe.

(Seul le niveau de bruit indique la valeur sous la pression statique externe : 0Pa)

Le niveau de bruit doit se mesurer à 1,5 m au-dessous du centre de l'appareil. (Il doit être mesuré dans la chambre acoustique).
