S5 Duo - Kamera samochodowa Xblitz - Bezpłatna instrukcja obsługi

Typ produktu	Kamera samochodowa
Model	S5 Duo
Marka	Xblitz
Wymiary	Ok. 9 x 5 x 3 cm
Waga	Ok. 80 g
Zasilanie	5V/1A przez kabel USB
Bateria	Wbudowana akumulator litowo-jonowy (ok. 200 mAh)
Rozdzielczość wideo	Full HD 1080p (przód i tył)
Obiektyw	Obiektyw szerokokątny (ok. 140°)
Noktowizja	Tak, z diodami IR
Czujnik G	Wbudowany czujnik grawitacji do wykrywania wstrząsów
Nagrywanie w pętli	Tak, ciągłe nagrywanie w pętlach
Pamięć	Karta Micro SD do 128 GB (nie dołączona)
Wyświetlacz	2.0 calowy ekran LCD
Montaż	Mocowanie na przyssawkę do przedniej szyby
Połączenie	USB 2.0 do zasilania i danych
Główne funkcje	Nagrywanie wideo, robienie zdjęć, wykrywanie ruchu, tryb parkingowy
Konserwacja i czyszczenie	Czyść obiektyw miękką ściereczką; unikaj płynów
Bezpieczeństwo	Używaj tylko zatwierdzonego adaptera zasilania; trzymaj z dala od wilgoci
Części zamienne i naprawy	Dostępne mocowania, kable i przyssawki; naprawa w autoryzowanym serwisie

Często zadawane pytania - S5 Duo Xblitz

Jak zainstalować kamerę samochodową Xblitz S5 Duo?

Przymocuj uchwyt do przedniej szyby za pomocą przyssawki, następnie nasuń kamerę na uchwyt. Podłącz kabel zasilający do ładowarki samochodowej i podłącz go do kamery.

Jaką kartę pamięci obsługuje S5 Duo?

Obsługuje karty Micro SD do 128 GB, klasa 10 lub wyższa do niezawodnego zapisu wideo.

Jak włączyć nagrywanie w pętli?

Nagrywanie w pętli jest domyślnie włączone. Możesz ustawić czas trwania pętli (1/2/3 minuty) w menu ustawień.

Czy mogę używać kamery podczas ładowania?

Tak, kamera może działać podczas podłączenia do ładowarki samochodowej. Wewnętrzna bateria służy jako zapas.

Jak wyświetlić nagrane filmy?

Możesz odtwarzać filmy bezpośrednio na ekranie kamery lub wyjąć kartę SD i użyć komputera z czytnikiem kart.

Co to jest czujnik G i jak działa?

Czujnik G wykrywa nagłe wstrząsy i automatycznie blokuje bieżący plik wideo, aby zapobiec nadpisaniu.

Czy S5 Duo ma noktowizję?

Tak, ma diody podczerwieni, które zapewniają wyraźne nagrywanie w warunkach słabego oświetlenia.

Jak zresetować kamerę samochodową?

Użyj spinacza, aby nacisnąć przycisk resetowania znajdujący się z boku kamery.

Co zrobić, jeśli kamera się zawiesi?

Naciśnij przycisk resetowania lub odłącz i ponownie podłącz kabel zasilający. Jeśli problem nadal występuje, sformatuj kartę SD.

Jak wyczyścić obiektyw kamery?

Użyj miękkiej, niestrzępiącej się ściereczki, aby delikatnie wytrzeć obiektyw. Unikaj używania płynów lub materiałów ściernych.

INSTRUKCJA OBSŁUGI S5 Duo Xblitz

Instrukcja obsługi w języku polskim - PL

Dziękujemy za zakup kamery samochodowej Xblitz S5 Duo! Zakupione przez ciebie urządzenie jest wideorejestratorem z dodatkową kamerą wsteczną, zasilana poprzez gniazdo zapalniczki w samochodzie, przeznaczona do użytkowania w pojazdach samochodowych, służy ona do nagrywania trasy pojazdu. Kamera jest stworzona z najwyższej jakości komponentów i elementów.

Przed użyciem produktu prosimy zapoznać się z instrukcją obsługi.

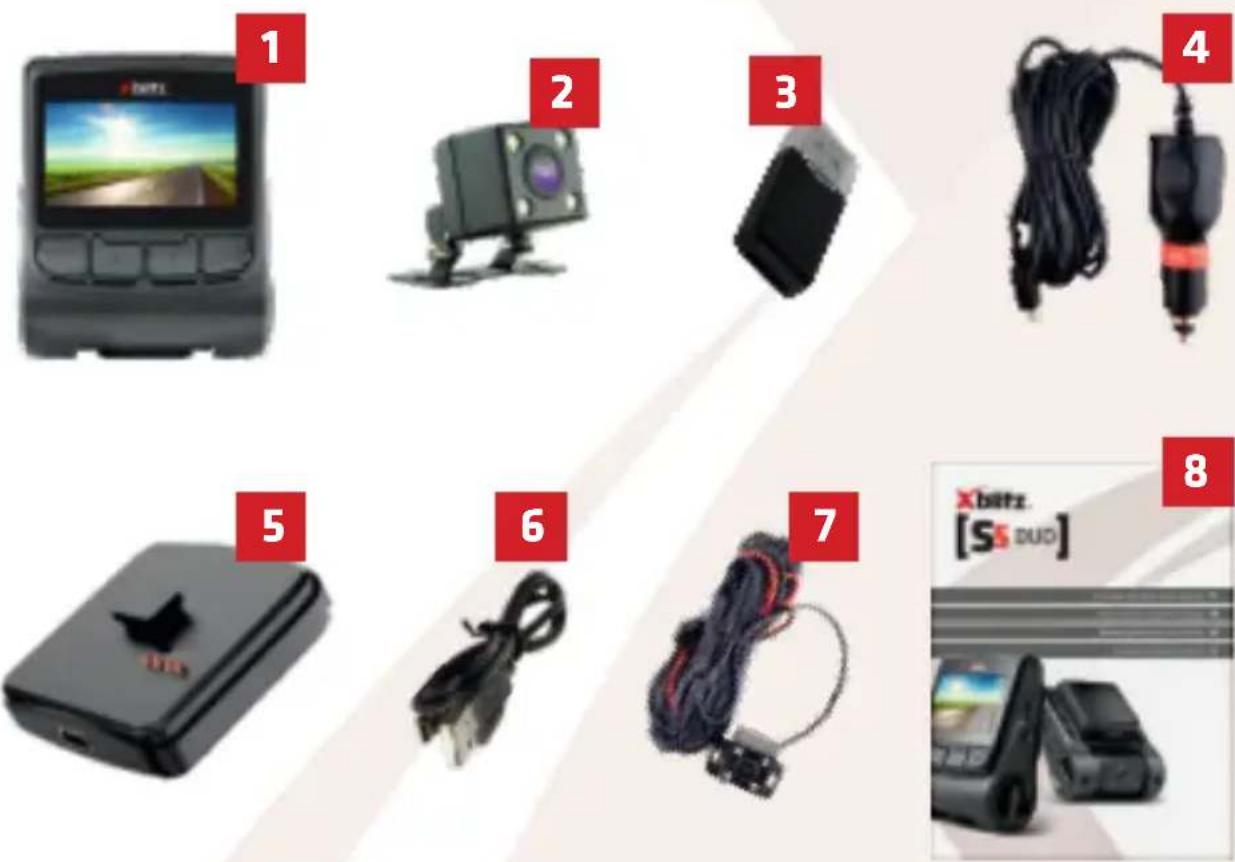

01. ZAWARTOŚĆ ZESTAWU

1. Kamera
2. Kamera wsteczna
3. Czytnik kart pamięci microSD
4. Ładowarka
5. Uchwyt aktywny
6. Przewód USB
7. Przewód AV (do kamery tylnej)
8. Instrukcja

Xblitz®

02. PRZED UŻYCIEM

1. Zaleca się używanie markowych kart micro SD (do 32GB) klasy 10.
2. Przed włożeniem karty do rejestratora należy ją sformatować do systemu plików FAT32 w komputerze, następnie w rejestratorze.
3. Kartę pamięci należy instalować, gdy urządzenie jest wyłączone, w przeciwnym razie może dojść do uszkodzenia karty i urządzenia. To samo tyczy się wyjmowania karty.
4. Ustaw w menu:
   a. Datę i godzine.
   b. Nagrywanie w pętli (dostosuj czas nagrań). Jeśli wyłączysz nagrywanie w pętli pliki nie będą nadpisywane.
   c. Ustaw najwyższą dostępną rozdzielczość.
   d. Ustaw G-Sensor na najniższą możliwą czułość tak by kamera nie wyłapywała nierówności na drodze i zabezpieczała niepotrzebnie nagrań.
   e. Włącz tryb HDR.
5. Kamera posiada wbudowaną baterię, która pozwala na krótkie działanie po odłączeniu zasilania.
6. Kiedy karta pamięci się zapełni, najstarsze niezabezpieczone nagrania zostaną nadpisane.
7. Zaleca się stosowanie funkcji urządzenia zgodnie z ich przeznaczeniem, to znaczy niestosowania funkcji TRYBU PARKINGOWEGO oraz DETEKCJI RUCHU w trakcie jazdy, może to powodować samoczynne włączanie i wyłączanie nagrywania. Każde nagranie zrobione w tych trybach będzie zabezpieczone przed nadpisaniem.
8. Zaleca się ustawienie opcji G - S ENSOR na minimum w celu uniknięcia zabezpieczania niepotrzebnych materiałów i tym samym utraty miejsca na karcie pamięci.
9. Dźwięk: urządzenie posiada mikrofon pojemnościowy, który nagrywa wszelkie odgłosy otoczenia. Dźwięki mogą nakładać się na siebie powodując zniekształcenia.
   PL

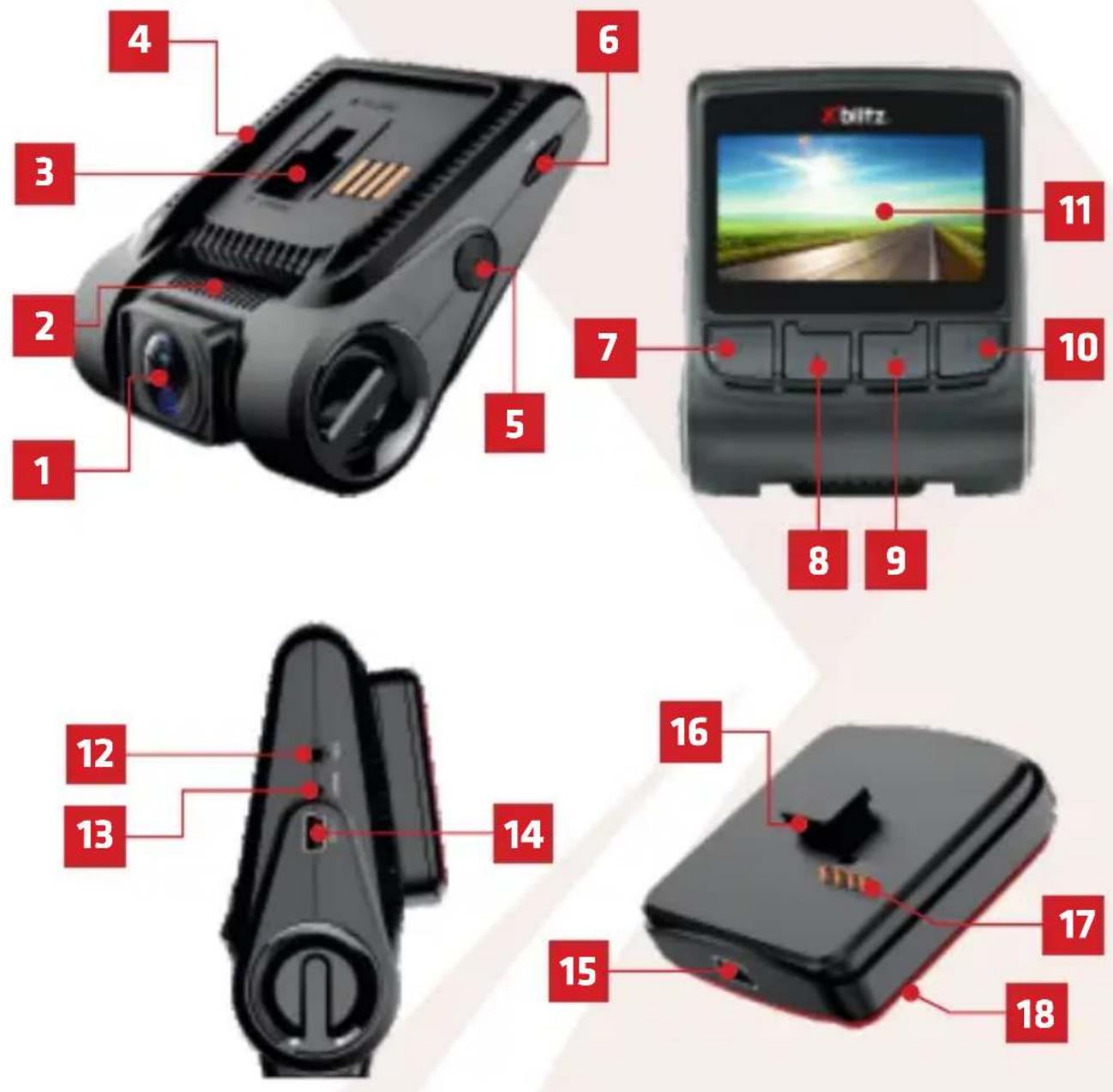

03. OPIS REJESTRATORA

1. Ruchomy obiektyw
2. Mikrofon (na cylindrze ruchomego obiektywu)
3. Miejsce montażu uchwytu
4. Głośnik (po bokach uchwytu)
5. Przycisk POWER
6. Slot na kartę pamięci microSD
7. Przycisk MENU

8. Przycisk W GÓRĘ

9. Przycisk W DÓŁ

10. Przycisk OK
11. Wyświetlacz
12. Port AV (do podpięcia kamery tylnej)
13. Przycisk RESET
14. Port miniUSB (zasilanie)
15. Port miniUSB (zasilanie)
16. Zaczep
17. Złącze wielostykowe
18. Taśma przylepna

Xblitz®

Xblitz®

04. MONTAŻ KAMERY

INSTRUKCJA MONTAŻU KAMERY

PL

1. Wybierz miejsce montażu kamery. Najlepiej ustawić kamerę tak, aby na podglądzie wyświetlacza widać było jak największy obszar przed samochodem. Upewnij się, że kamera nie będzie zastaniała widoku kierowcy podczas jazdy.
2. Zamontuj uchwyt na szybie, następnie zainstaluj w nim kamerę.

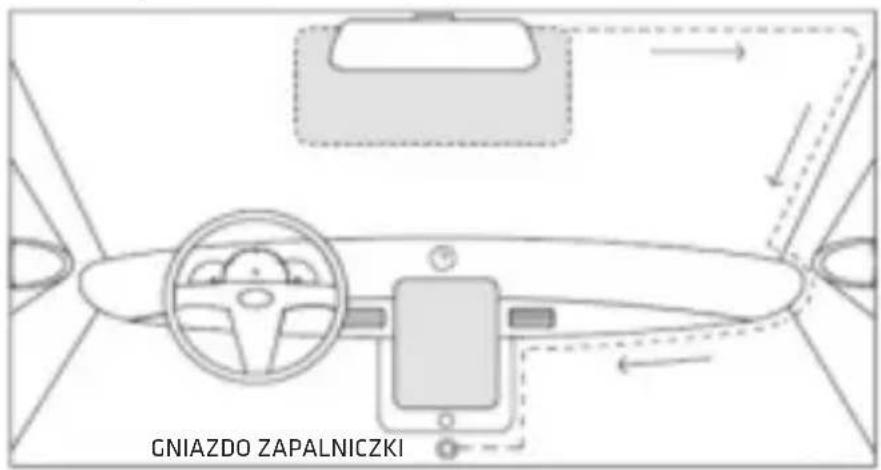

3. Przeprowadź kabel USB tak jak na powyższym rysunku.
4. Poprowadź kabel kamery cofania i podepnij go do kamery samochodowej.
5. Podłącz wtyczkę mini USB do kamery lub uchwytu.
6. Podłącz ładowarkę do gniazda zapalniczki 12/24V.

Miejsce montażu kamery dodatkowej dołączonej do zestawu zależy od Państwa predyspozycji. Kamera spełnia normy wodoszczelności IP67 (odporna na warunki atmosferyczne).

Podłączenie kamery wstecznej:

Czarny kabel dołączony podłączyć do portu AV w urządzeniu głównym, przeciągnąć do miejsca montażu kamery dodatkowej i podłączyć. Upewnij się czy urządzenie główne widzi kamerę dodatkową (jeśli nie, sprawdź czy kabel jest poprawnie włożony w oba porty).

Montaż kamery wstecznej:

Przewody wychodzące z tylnej kamery należy podłączyć do przewodów zasilających światła cofania (czerwony = plus). Podłączenie w ten sposób pozwoli na uzyskanie kamery cofania.

Instalacja wyprowadzona na zewnątrz powinna być dobrze zaizolowana oraz nie powinna być napreżona mechanicznie.

Xblitz®

05. OPIS DZIAŁANIA KŁAWISZY

POWER	Przytrzymaj 3 sekundy, aby włączyć lub wyłączyć kamerę.Krótkie wciśnięcie klawisza wygasza i wybudza ekran.
MENU	Dłuższe wciśnięcie powoduje otworzenie menu kontekstowego (o ile kamera nie nagrywa).Krótkie wciśnięcie przenosi nas między trybami pracy kamerywideo/foto/przeglądania plików.W MENU oraz trybie przeglądania funkcjonuje jako klawisz cofnij.Krótkie wciśnięcie przyciskuw trakcie nagrywaniafilmuchroni obecnie nagrywany plik przed nadpisaniem.
W GÓRĘ	Wmenui trybie przeglądania plików odpowiada za nawigację po poszczególnych pozycjach.W trybachwideo ifotowciśnięcie przyciskuprzełącza widok pomiędzy przednią i tylną kamerą.
W DÓŁ	Wmenui trybie przeglądania plików odpowiada za nawigację po poszczególnych pozycjach.Wtrybie Wideowciśnięcie go włącza i wyłączanagrywanie dźwięku. Przytrzymanie przyciskuwłącza i wyłączatrybochronyparkowania.
OK	W trybiewidewciśnięcie włącza i wyłączanagrywanie.W trybiefotow, wciśnięcie wykonuje zdjęcie.W menui trybie odtwarzaniazatwierdzaposzczególne akcje.
RESET	Wciśnięcie resetuje kamerę i przywraca ustawienia domyślne w kamerze.

Xblitz®

06. MENU

A. OGÓLNE USTAWIENIA SYSTEMOWE (DOSTĘPNE W KAŻDYM TRYBIE)

1. Wygaszacz ekranu – określa czas, po którym wyświetlacz LCD wyłączy się automatycznie.
2. Automatyczne wyłączanie – określa czas nieaktywności, po którym urządzenie wyłączy się automatycznie.
3. Częstotliwość – zmienia częstotliwość nagrywanego filmu (50/60Hz).
4. Dźwięk – włącza lub wyłącza dźwięk przy naciskaniu przycisków.
5. Język - pozwala zmienić język menu.
6. Data/ godzina – pozwala zmienić datę i godzinę rejestrowane przez urządzenie.
7. Format – pozwala sformatować kartę pamięci w urządzeniu.
8. Ustawienia domyślne – przywraca ustawienia domyślne.
9. Wersja – wyświetla wersję oprogramowania urządzenia.

PL

B. USTAWIENIA W TRYBIE NAGRYWANIA WIDEO

1. Rozdzielczość - pozwala ustawić rozdzielczość nagrywanych filmów.
2. Nagrywanie w pętli – pozwala ustawić maksymalną długość nagrywanych plików.
3. Interwał nagrywania – włączenie oraz ustawienie jak często ma być wykonywana klatka filmu poklatkowego. Włączenie tej funkcji powoduje przerwanie nagrywania zwykłego wideo.
4. HDR - pozwala włączyć/ wyłączyć tryb HDR.
5. Ekspozycja – pozwala dostosować czułość obiektywu na światło.
6. Detekcja ruchu - włącza/ wyłącza tryb detekcji ruchu. Tryb ten uruchamia nagrywanie, gdy kamera wykryje ruch (np. osobę przed pojazdem).
7. Nagrywanie - włącza/ wyłącza nagrywanie dźwięku.
8. Data - włącza/ wyłącza wyświetlanie daty na nagraniu.
9. G-Sensor – ustawia czułość czujnika grawitacyjnego. Czujnik ten wykrywa wibracje pojazdu (np. w trakcie stłuczki lub nagłego hamowania) i zabezpiecza nagranie ze zdarzenia przed nadpisaniem.
10. Tryb parkingowy – włącza/ wyłącza tryb parkingowy (tryb parkingowy można uruchomić również przytrzymując przycisk W DOŁ w trybie nagrywania wideo lub trybie foto). Tryb parkingowy uruchamia nagrywanie, gdy kamera wykryje nagły ruch pojazdu (np. z powodu stłuczki parkingowej).
11. Numery samochodu – pozwala włączyć/ wyłączyć wyświetlanie numeru tablic rejestracyjnych na nagraniu.

C. USTAWIENIA W TRYBIE FOTO

1. Tryb robienia zdjęć – pozwala ustawić opóźnienie, z jakim wykonywane są zdjęcia.
2. Rozdzielczość - ustawia rozdzielczość robionych zdjęć.
3. Zdjęcia seryjne – włącza/ wyłącza tryb robienia zdjęć seryjnych.
4. Jakość – pozwala zmienić jakość kompresji wykonanego zdjęcia.
5. Ostrość – pozwala zmienić ostrość wykonanego zdjęcia.

Xblitz.

1. Balans bieli – pozwala wybrać profil balansu bieli na zdjęciu, zależnie od warunków oświetlenia.
2. Kolor – pozwala wybierać między robieniem zdjęć kolorowych, czarno-białych i w sepii.
3. ISO - pozwala ustawić czułość sensora.
4. Ekspozycja – pozwala dostosować czułość obiektywu na światło.
5. Anty-wstrząs - włącz/ wyłącz funkcję stabilizacji obrazu.
6. Data - włącz/ wyłącz wyświetlanie daty na wykonywanych zdjęciach.

D. USTAWIENIA W TRYBIE PRZEGLĄDANIA PLIKÓW

1. Usuń – usuwa obecnie przeglądany plik.
2. Ochrona – pozwala ochronić pliki przed nadpisaniem lub wyłączyć ochronę przed nadpisaniem.
3. Pokaz slajdów – wyświetla każdy plik zapisany w pamięci urządzenia po kolei jako pokaz slajdów.

07. ŚRODKI OSTROŻNOŚCI

1. Nie należy samodzielnie rozbierać ani ingerować w kamerę. W razie wystąpienia awarii należy skonstatować się z serwisem.
2. Używaj wyłącznie oryginalnych akcesoriów.
3. Korzystaj wyłącznie z oryginalnej ładowarki dołączonej do zestawu. Użytkowanie innego zasilacza może żle wpływać na działanie baterii.
4. Urządzenia nie można wykorzystywać niezgodnie z prawem obowiązującym w danym kraju lub regionie.
5. Dopuszczalne temperatury pracy urządzenia to 0 - 35 C, przechowywania: +5 do +45C. Wilgotność: 5-90% bez kondensacji.
6. Nie narażaj urządzenia na uszkodzenia oraz uderzenia fizyczne.
7. Dbaj o czystość produktu a w szczególności obiektywu. Nie korzystaj z detergentów oraz środków chemicznych przy czyszczeniu.
8. Czyść wyłącznie, gdy urządzenie jest odłączone od zasilania.
9. Trzymaj urządzenie poza zasięgiem dzieci.
10. Nie wystawiaj urządzenia na działanie bardzo wysokich temperatur oraz ognia.

Xblitz®

08. FAQ

1. Urządzenie nie włącza się, miga ekran.

Przed uruchomieniem należy naładować baterię urządzenia.

1. Urządzenie nie włącza/ wyłącza się automatycznie.

Powodem takiego zachowania może być stałe zasilanie w gnieżdzie zapalniczki samochodowej.

1. Urządzenie restartuje się w trakcie jazdy.

Zaleca się sprawdzenie źródła zasilania.

1. Urządzenie nie nagrywa w Pętli (nagrywa losowo).

Należy sprawdzić ustawienie funkcji "wykrywania ruchu" oraz

"trybu parkingowego" – obie powinny być wyłączone w trakcie jazdy.

1. Urządzenie pokazuje komunikat "karta pełna".

Należy sprawdzić funkcje "G-sensor" oraz "trybu parkingowego"

i ustawić je na minimum. Kartę należy sformatować w formacie FAT32

najpierw w komputerze, a następnie w rejestratorze.

1. Urządzenie nagrywa szumy, zniekształcony, niewyraźny dźwięk.

Urządzenie posiada bardzo czuły mikrofon, który nagrywa wszelkie odgłosy z otoczenia. Nagrane dźwięki mogą nakładać się na siebie. Nawiew powietrza przedniej szyby również może zniekształcać dźwięk.

1. Urządzenie nie odpowiada.

Wciśnij krótko przycisk Reset lub przywróć urządzenie do ustawień fabrycznych.

1. Na nagraniu występują poprzeczne pasy.

Błędne ustawienie wartości częstotliwości odświeżania obrazu. Ustaw wartość częstotliwości na "50Hz" lub "60Hz" w zależności od ustawień lokalnych.

W związku z ciągłym doskonaleniem produktów producent zastrzega sobie możliwość zmiany w urządzeniu oraz jego zestawie bez wcześniejszego informowania, niektóre funkcje opisane w niniejszej instrukcji mogą się nieznacznie różnić w rzeczywistości.

UWAGA! Używać wyłącznie oryginalnej ładowarki o prądzie ładowania 5V. (Nie podłączać bezpośrednio do gniazdka 220/230V). Niestosowanie się do zaleceń może spowodować uszkodzenie kamery lub doprowadzić do niebezpiecznych sytuacji.

UWAGA! Odtwarzanie plików na komputerze: kamera nie posiada trybu pamięci masowej. Aby odtworzyć pliki na komputerze należy wyjąć kartę pamięci z kamery i podłączyć za pomocą czytnika do komputera.

Xblitz®

09. SPECYFIKACJA

Procesor	JI5401
Rozdzielczość nagrywania	Przód: max 1920x1080, tył: VGA
Sensor	Przód: 2Mpx
Obiektyw	4G
Kąt widzenia	120 stopni
Wymiar: wys/sz/gł	82x61x29 mm
Wyświetlacz	2,45 cala
Pamięć	Karty micro SD do 32GB klasy 10
Format zapisu	MOV
Zasilanie	5V
USB	Micro USB (alternatywne źródło zasilania)
Mikrofon/ Głośnik	Wbudowane
Bateria	Tak. Wbudowany akumulatorek

10. KARTA GWARANCYJNA/ REKLAMACJE

Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji można znaleźć na stronie: https://xblitz.pl/gwarancja/

Reklamacje należy zgłaszać za pomocą formularza reklamacyjnego znajdującego się pod adresem: http://reklamacje.kgktrade.pl/

Szczegóły, kontakt oraz adres serwisu można znaleźć na stronie: www.xblitz.pl

Specyfikacje i zawartość zestawu mogą ulec zmianie bez powiadomienia. Przepraszamy za wszelkie niedogodności.

Xblitz.

PL

Umieszczony symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych, jego akcesoriów (takich jak: zasilacze, przewody) lub podzespołów (na przykład baterie, jeśli dołączono) nie można wyrzucać razem z odpadami gospodarczymi. Właściwe działania w wypadku konieczności utylizacji urządzeń czy podzespołów (na przykład baterii) lub ich recyklingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. Utylizacja podlega wersji przekształconej dyrektywy WEEE (2012/19/UE) oraz dyrektywie w sprawie baterii i akumulatorów (2006/66/WE). Właściwa utylizacja urządzenia zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest kara/mi przewidzianymi prawem obowiązującym na danym terenie.
