75-204 - Dalmierz NEO tools - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy
Model	75-204
Marka	NEO Tools
Zakres pomiarowy	Maks. 60 m
Dokładność pomiaru	±(2,0 mm + 5×10⁻⁵ × D)
Klasa lasera	Klasa 2 (EN 60825-1:2014)
Długość fali lasera	635 nm
Maks. moc lasera	< 1 mW
Zasilanie	2 × AA Ni-MH 1,2 V akumulatorowe
Ładowanie	USB Type-C, 5V / 1A
Jednostki miary	m / cale / stopy
Pamięć	30 pomiarów
Zakres pomiaru kąta	X: ±90°, Y: ±90°
Punkty odniesienia	Przód, środek, tył
Auto wyłączenie lasera	30 sekund
Auto wyłączenie urządzenia	180 sekund
Stopień ochrony IP	IP54
Waga (bez akcesoriów)	0,096 kg
Temperatura pracy	0°C do +40°C
Temperatura przechowywania	-10°C do +60°C
Funkcje	Pojedynczy, ciągły, powierzchnia, objętość, twierdzenie Pitagorasa, dodawanie/odejmowanie, pomiar kąta, rejestracja danych
Akcesoria w zestawie	Dalmierz, kabel USB, 2× baterie AA Ni-MH
Konserwacja	Czyścić miękką wilgotną szmatką; przechowywać w chłodnym suchym miejscu

Często zadawane pytania - 75-204 NEO tools

Jak zmienić punkt odniesienia w NEO Tools 75-204?

Naciśnij i przytrzymaj przycisk Dodawanie/Punkt odniesienia (13), aby przechodzić między trzema punktami odniesienia: tył, środek i przód.

Jak zmierzyć powierzchnię za pomocą tego dalmierza?

Naciśnij raz przycisk Długość/Powierzchnia/Objętość/Twierdzenie Pitagorasa (15), aby wejść w tryb powierzchni. Następnie naciśnij przycisk Pomiar (12), aby zmierzyć długość, naciśnij ponownie, aby zmierzyć szerokość. Powierzchnia jest automatycznie obliczana i wyświetlana.

Jak naładować urządzenie?

Użyj dołączonego kabla USB i standardowej ładowarki 5V/1A. Podłącz do portu USB Type-C. Ikona baterii pokaże stan ładowania. Nie używaj baterii alkalicznych do ładowania.

Co oznacza kod błędu Err10?

Err10 oznacza niskie napięcie baterii. Wymień akumulatory lub naładuj je.

Czy mogę używać dalmierza w jasnym świetle słonecznym?

Tak, ale zakres pomiarowy może się zmniejszyć. Aby poprawić widoczność, zacieniuj powierzchnię celu. Dla najlepszej dokładności używaj w warunkach słabego oświetlenia.

Jak przełączać między jednostkami miary?

Naciśnij i przytrzymaj przycisk Odejmowanie/Jednostka (14) przez co najmniej 2 sekundy, aby wejść w tryb ustawień jednostek. Wybierz metry (m), stopy (ft), cale (in) lub inne formaty.

Jak włączyć lub wyłączyć dźwięk?

Naciśnij i przytrzymaj przycisk Długość/Powierzchnia/Objętość/Twierdzenie Pitagorasa/Dźwięk (15) przez co najmniej 3 sekundy. Ikona głośnika wskazuje stan dźwięku; gdy jest wyświetlona, dźwięk jest wyłączony.

Jaka jest maksymalna liczba przechowywanych pomiarów?

Urządzenie może przechowywać do 30 grup pomiarowych. Gdy pamięć jest pełna, najstarsza jest automatycznie usuwana, aby zrobić miejsce dla nowych.

Jak wykonać pomiar ciągły?

W trybie pojedynczej odległości naciśnij i przytrzymaj przycisk Pomiar (12) przez 3 sekundy. Urządzenie będzie ciągle aktualizować odległość. Naciśnij ponownie (12), aby zatrzymać i zachować wartość.

Jaki jest stopień ochrony IP modelu 75-204?

Urządzenie ma stopień ochrony IP54, co oznacza, że jest chronione przed kurzem i rozpryskującą wodą z dowolnego kierunku.

INSTRUKCJA OBSŁUGI 75-204 NEO tools

UWAGA: Przed przystąpieniem do użytkowania urządzenia, należy uważnie przeczytać niniejszą instrukcję i zachować ją do dalszego wykorzystania. Nieprzestrzeganie zasad bezpieczeństwa zawartych w instrukcji obsługi może doprowadzić do uszkodzenia urządzenia oraz być przyczyną obrażeń ciała.

OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w wiązkę światła laserowego! Należy przestrzegać niżej podanych zasad bezpieczeństwa:

• Nie wolno wprowadzać żadnych modyfikacji w urządzeniu.
• Urządzenie laserowe należy użytkować zgodnie z zaleceniami producenta.
• Nigdy nie wolno umyślnie kierować wiązki laserowej w kierunku ludzi lub zwierząt.
• Nie wolno kierować wiązki światła laserowego ku oczom osób postronnych i zwierząt. Promieniowanie lasera może uszkodzić narząd wzroku.
• Zawsze należy się upewnić czy światło lasera nie jest skierowane na powierzchnie odbijające. Powierzchnia odbijająca wiązkę lasera mogłaby wówczas, odbić taką wiązkę w kierunku operatora, lub osób trzecich.
• Nie należy pozwalać dzieciom na obsługę tego urządzenia. Trzymaj dzieci z dala od miejsca pracy podczas ustawiania i używania urządzenia.
• Nieużywany sprzęt przechowywać w suchym miejscu niedostępnym dla dzieci.
• Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być wykonane przez serwis producenta.
• Urządzenie zostało wyposażone w laser klasy 2 zgodny z EN 60825-1:2014.

PRZEZNACZENIE

Urządzenie przeznaczone jest jedynie do użytku prywatnego. Może zostać użyte do pomiaru odległości jak również do pomiaru pola powierzchni i objętości. Dodatkowo dalmierz posiada funkcję pomiaru pośredniego (zgodnie z twierdzeniem Pitagorasa) który pozwala na obliczanie wysokości lub odległości. Pomiar dynamiczny pozwala na wykonanie ciągłego pomiaru. Dodatkowo urządzenie wyposażone jest w automatyczną poziomnicę, dzięki czemu na bieżąco umożliwia odczyt kąta w jakim znajduje się urządzenie. Ponadto urządzenie posiada port USB dzięki któremu w łatwy sposób można naładować akumulatory urządzenia.

W czasie pracy należy działać ściśle według poniższych instrukcji, aby zapewnić jak najlepsze działanie urządzenia. Zastosowanie inne niż opisane poniżej jest niedozwolone i może prowadzić do uszkodzenia produktu.

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW

1. Uwaga promieniowanie laserowe!
2. Uwaga promieniowanie laserowe – nie patrzeć w wiązkę
3. Przeczytaj instrukcje Obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
4. Selektywna zbiórka
5. Do stosowania wewnątrz pomieszczeń

6. Stopień ochrony

7. Certyfikat zgodności

8. Klasa lasera

9. Chronić przed dziećmi

OPIS STRON GRAFICZNYCH

WYŚWIETLACZ

1. Stan naładowania akumulatora
2. Kat
3. Laser włączony
4. Punkt odniesienia
5. Maksimum
6. Długość, powierzchnia, głośność, pomiar pitagorejski
7. Wyświetlacz pomocniczy
8. Minimum
9. Nagrywanie
10. Dźwięk
11. Linia podsumowania

KLAWIATURA

1. Włącznik / pomiar

2. Dodawanie / punkt odniesienia

3. Odejmowanie / zmiana jednostki pomiaru

4. Długość, powierzchnia, głośność, pomiar pitagorejski, dźwięk

5. Wyłączanie, usuń

WYPOSAŻENIE I AKCESORIA

1. Dalmierz
2. Kabel USB
3. 2 akumulatory AA typu NI-MH

INSTRUKCJA BEZPIECZEŃSTWA

UWAGA: Przed przystąpieniem do użytkowania urządzenia, należy uważnie przeczytać niniejszą instrukcję i zachować ją do dalszego wykorzystania. Nieprzestrzeganie zasad bezpieczeństwa zawartych w instrukcji obsługi może doprowadzić do uszkodzenia urządzenia oraz być przyczyną obrażeń ciała.

UWAGA

Przeczytaj wszystkie instrukcje dostarczone z urządzeniem. Nie usuwaj żadnych naklejek z urządzenia.

• Nie wolno kierować wiązki światła laserowego ku oczom osób postronnych i zwierząt. Promieniowanie lasera może uszkodzić narząd wzroku.
• Nie wolno kierować promienia lasera w kierunku innych urządzeń optycznych takich jak np. teleskop ponieważ może to spowodować poważne uszkodzenie wzroku.
• Nie wolno wprowadzać żadnych modyfikacji w urządzeniu. Modyfikowanie urządzenia we własnym zakresie może spowodować narażenie na promieniowanie laserowe.
• Ekspozycja na wiązkę lasera klasy 2 jest uważana za bezpieczną przez maksymalnie 2 sekundy. Odruch powiekowy zwykle zapewnia odpowiednią ochronę.
• Zawsze należy się upewnić czy światło lasera nie jest skierowane na powierzchnie odbijające. Powierzchnia odbijająca wiązkę lasera mogłaby wówczas, odbić taką wiązkę w kierunku operatora, lub osób trzecich.
• Nie należy pozwalać dzieciom na obsługę tego urządzenia. Podczas ustawiania i użytkowania urządzenia należy trzymać dzieci z dala od miejsca pracy
• W miejscach publicznych jeśli to możliwe osłaniaj wiązkę lasera barierami i przegrodami, a obszar działania lasera oznacz znakami ostrzegawczymi.
• Następujące naklejki oraz oznaczenia są umieszczane na produkcie w celu poinformowania o klasie lasera dla wygody i bezpieczeństwa użytkownika.
• Nie należy pozbywać się zużytych baterii wraz z odpadami domowymi. Należy składować zużyte baterie w miejscach do tego przeznaczonych.
• Produkt ten nie może być utylizowany wraz z odpadami domowymi. Należy zutylizować produkt zgodnie z przepisami krajowymi.
• Urządzenie zostało wyposażone w laser klasy 2 zgodny z EN 60825-1:2014.
• W przypadku używania baterii alkalicznych NIE WOLNO ich ładować. Nie wolno używać jednocześnie w urządzeniu baterii

alkalicznych oraz akumulatorków aby uniknąć wypadku. Każde uszkodzenie spowodowane ładowaniem baterii alkalicznych nie jest objęte gwarancją. Producent nie ponosi z tego tytułu odpowiedzialności.

• Urządzenie może się nagrzewać w czasie ładowania, co jest normalnym objawem, nie mającym wpływu na działanie urządzenia ani jego żywotność. Należy odłączyć urządzenie od ładowarki oraz usunąć baterie/akumulatory jeśli urządzenie nie jest używane.
• Jeśli urządzenia nie można włączyć lub brakuje ikony zasilania po uruchomieniu urządzenia należy naładować akumulatory lub wymienić baterie. W przypadku, gdy urządzenie będzie pracowało bez akumulatorów (na zasilaczu) będzie wyświetlona migająca ikona zasilania(1).
• Do ładowania akumulatorów należy używać zasilacza DC5V z 1A. Port ładowania to port USB typu C. Zaleca się korzystać z ładowarki do telefonu).
• Podczas procesu ładowania ikona baterii wyświetlana jest ikona(1) naprzemiennie. Gdy proces ładowania zostanie zakończony wyświetlana ikona baterii będzie migać (1).
• Gdy dalmierz nie jest używany przez dłuższy czas, należy go w pełni naładować. Urządzenie ładuj raz na sześć miesięcy w celu uniknięcia rozładowania baterii lub trwałego uszkodzenia.

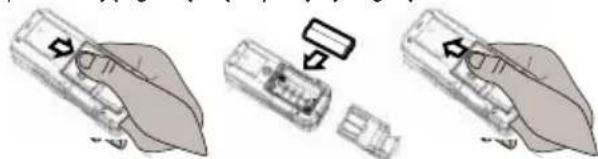

WYMIANA BATERII AKUMULATORÓW

• Aby oblokować pokrywę baterii, przesuń jej górną część w dół. Pokrywa powinna ściśle przylegać do urządzenia, należy ostrożnie odchylić ia od górnej strony.
• Włóż 2 nowe akumulatory typu NI-MH wielkości AA, zwracając uwagę na ich prawidłową polaryzację.
• Należy zamknąć pokrywę baterii, następnie zablokować ją przesuwając górną część pokrywy w góre.

- W produkcie należy stosować akumulatory typu NI-MH. Do ładowana należy używać dołączony kabel USB. Urządzenie można ładować korzystając z pomocy komputera, zajmie to jednak więcej czasu.

WŁĄCZANIE I WYŁĄCZANIE URZADZENIA

Włączanie dalmierza

Krótko naciśnij przycisk (12), aby włączyć urządzenie, laser jest gotowy na pomiary. Ekran jest pokazany na rysunku A. Laser automatycznie wyłączy się jeśli nie wykonasz żadnej operacji w ciągu 30 sekund.

Wyłączanie dalmierza

Naciśnij przycisk (16) i przytrzymaj przez ≥3 sekundy, aby wyłączyć urządzenie. Laser automatycznie wyłączy się jeśli nie wykonasz żadnej operacji w ciągu 180 sekund.

Zmiana punktu odniesienia

Długie naciśnięcie przycisku (13) zmienia punkt odniesienia. Są trzy punkty odniesienia, tył dalmierza (c), środek (b) oraz przód (a). Domyślnym punktem odniesienia urządzenia jest koniec.

Ustawienie jednostki

Naciśnij i przytrzymaj przycisk (14) przezminmum 2 sek. ,aby wejść do trybu ustawienia jednostki miary, który może zresetować aktualną jednostkę miary. Domyślna jednostka to 0,000m. Do wyboru jest 5 jednostek (0.000m/0.000ft/0.000in/0 /0' 0").

Dźwięk WŁ./WYŁ.

Naciśnij przycisk (15) i przytrzymaj przez ≥3 sekundy, aby włączyć/ wyłączyć brzęczyk. Gdy na ekranie pojawi się ikona (10) i usłyszysz

„piknięcie”, brzęczyk jest wyłączony; kiedy znika ikona (10) i usłyszysz „piknięcie”, brzęczyk jest włączony.

1. Pomiar kata

Informacja o kącie X/Y jest wyświetlana na górnej części ekranu, a zakres pomiaru kąta XY wynosi od -90,0° do +90,0°. Gdzie kierunek

X to przód i tył, a kierunek Y to prawo i lewo.

Pomiar pojedynczej odległości:

- Naciśnij przycisk (12), aby wejść w tryb pomiaru i włączyć wiązkę lasera. Naciśnij przycisk (12) ponownie, aby wykonać pojedynczy pomiar długości, następnie zmierzony wynik zostanie wyświetlony w wierszu podsumowania.

Pomiar ciągły:

• Naciśnij przycisk (12) przez ≥3 sekundy w trybie pomiaru pojedyńczej odległości i wejdź w tryb pomiaru ciągłego. Maksymalna i minimalna odległość jest wyświetlana w dodatkowym obszarze, a obecny wynik wyświettla się w wierszu podsumowania.
• Krótko naciśnij przycisk (12) aby zatrzymać pomiar i wyświetlić dane. Krótkie naciśnięcie przycisku (16) aby wyjść z trybu pomiaru ciągłego.

Pomiar powierzchni:

• Naciśnij przycisk (15), aby wejść do Pomiaru Powierzchni, ikona (6) pokazuje się po lewej stronie ekranu. Jeden z boków prostokąta miga na wyświetlaczu, postępuj zgodnie z poniższymi instrukciami dla pomiaru powierzchni:
  • Naciśnij przycisk (12) raz, aby wyświetlić długość
• Naciśnij przycisk (12) ponownie, aby wyświetlić szerokość Powierzchnia jest obliczana i wyświetlana w wierszu podsumowania.
• Naciśnij przycisk (16), aby wyczyścić wynik i ponownie zmierz, jeśli to niezbędne.
  • Naciśnij przycisk (16), aż nie będzie
• żadnych danych na dodatkowym obszarze wyświetlacza.
• Naciśnij przycisk (16) ponownie, aby wyjść z bieżącego trybu i powrócić do trybu pomiaru długości.

• Naciśnij przycisk (15) dwa razy, aby wejść do pomiaru objętości, ikona (6) pokazuje się po lewei stronie ekranu.
• Jedna ze stron ikony na wyświetlaczu miga, postępuj zgodnie z instrukcja poniżej do pomiaru objełości:
  • Naciśnij przycisk (12) raz, aby uzyskać długość
  • Naciśnii przycisk (12) ponownie, aby uzyskać szerokość
  • Naciśnij przycisk (12) po raz trzeci, aby uzyskać wysokość
• Objetość jest obliczana i wyświetlane w wierszu podsumowania.

• Naciśnij przycisk (16), aby wyczyścić wynik i ponownie zmierz, jeśli to konieczne

• Naciśnij przycisk (16), aż nie będzie żadnych danych na dodatkowym obszarze wyświetlacza.

• Naciśnij przycisk (16), ponownie, aby wyjść z aktualnego trybu i wrócić do trybu pomiaru długości.

Pośredni pomiar odległości / Pitagorejski Pomiar

• Istnieją cztery tryby pomiaru odległości jednostronnej w trójkącie za pomocą twierdzenia Pitagorasa. Jest to wygodne dokonywanie pomiarów pośrednich w złożonym środowisku.
• Pośredni pomiar służy do pomiaru odległości, których nie można zmierzyć bezpośrednio, gdyż przeszkody zasłaniałaby wiązkę laserową lub żadna inna powierzchnia docelowa nie jest dostępna jako punkt odbicia. Prawidłowe wyniki osiąga się tylko wtedy, gdy kąty proste wymagane do poprawnego pomiaru są dokładnie przestrzegane/odmierzone (Twierdzenie Pitagorasa).

Uwaga:

1. Pośredni pomiar odległości jest zawsze mniej dokładny niż pomiar bezpośredni. W zależności od zastosowania pośredni pomiar ma większe błędy pomiarowe niż są możliwe przy bezpośrednim pomiarze. Aby poprawić dokładność pomiaru, zalecamy pomiar z pomocą statywu.

2. W pomiarze Pitagorejskim nogi statywu muszą być krótsze niż przeciwprostokątna, albo na ekranie będzie wyświetlany komunikat „Err”. Aby zagwarantować dokładność, proszę, upewnij się, że wszystkie pomiary zaczynają się od tego samego punkt.

Pomiar Pitagorejski (2 punktowy)

• Naciśnij przycisk (15) trzy razy, aż Pomiar Pitagorejski
- (2-punktowy) ikona (6) pokaże się po lewej stronie ekranu. Jedna ze stron trójkąta na wyświetlaczu miga, postępuj zgodnie z instrukcia priżej do pomiaru wyniku:
- Naciśnij przycisk (12) aby uzyskać odległość pierwszej linii, zmień na ostatni kierunek obiektu od stałego punktu pomiarowego.
- Naciśnij przycisk (12) ponownie, aby uzyskać odległość drugiej linii. Wynik jest wyświetlany na wierszu podsumowania.

Pośredni pomiar długości

• Naciśnij przycisk (15) cztery razy, aż długość pośrednia ikona (6) pokaże się po lewej stronie ekranu, kąt X jest wyświetlany w czasie rzeczywistym na górze ekranu. Jedna strona prostokąta miga na wyświetlaczu, postępuj zgodnie z instrukcjami, aby uzyskać wynik pomiaru:
• Naciśnij przycisk (12) aby uzyskać kąt X i odległość przeciwprostokątnej, linie pionowe i poziome. Wynik zostanie wyświetlony w odpowiednim wierszu.

Pomiar Pitagorejski „1“

• Naciśnij przycisk (15) pięć razy, aż Pomiar Pitagorejski ikona (6) pokaże się po lewej stronie ekranu. Jeden z boków ikony miga na wyświetlaczu, postępuj zgodnie z poniższymi instrukcjami aby uzyskać wynik pomiaru:
• Naciśnij Przycisk (12), aby uzyskać odległość pierwszej linii, zmień na ostatni kierunek obiektu od ustalonego punktu pomiarowego.
• Naciśnij przycisk (12) ponownie, aby uzyskać odległość ostatniej linii. Wynik jest wyświetlany w wierszu podsumowania.

Pomiar Pitagorejski „2”

• Naciśnij przycisk (15) sześć razy, aż Pomiar Pitagorejski „2” pokaże się po lewej stronie ekranu.
• Naciśnij przycisk (12), aby uzyskać długość pierwszej linii, zmień na ostatnią linię kierunek obiektu jest stały od punktu pomiarowego.
• Naciśnij przycisk (12) ponownie, aby uzyskać odległość ostatniej linii. Wynik jest wyświetlany w wiersz podsumowania.

Urządzenie może służyć do dodawania i odejmowania dokonanych pomiarów.

• Naciśnij przyciski (13) (14), aby wybrać funkcję, po jednorazowym naciśnieciu uzyskasz wynik pomiaru.
• Krótkie naciśnięcie przycisku (13) ( (14) ) , "+" (-") spowoduje pojawienie się ekranu z trybem dodawania lub odejmowania. Na ekranie Pojawi się również poprzedni zestaw pomiarów oraz możliwe działania do wyboru „+” (-).
• Na ekranie wyświetli sie 0.000, jeśli nie ma zestawu pomiarów.

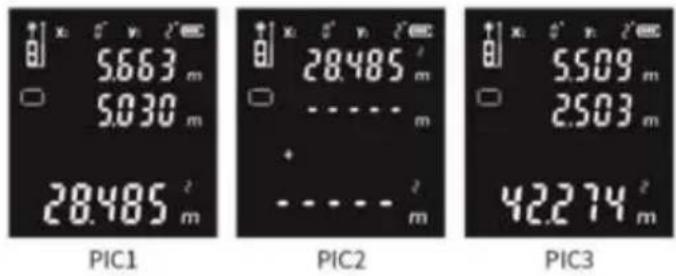

• Powierzchnię i objętość można również sumować i odejmować. Weźmy ten obszar jako przykład:

Funkcja dodawania powierzchni:

Krok 1: Zmierz pierwszy obszar, jak pokazano na PIC1.

Krok 2: Następnie nacisnąć przycisk (13) pojawi się „+” w lewym dolnym rogu ekranu, zmierz drugi obszar, jak pokazano na PIC2.

Krok 3: Na końcu naciśnij przycisk (12) aby uzyskać podsumowanie wyniku sumowania tych dwóch danych obszarów, który pokazuje PIC3.

FUNKCJA NAGRYWANIA

• Funkcja przechowywania: funkcja przechowywania zostanie włączona, gdy narzędzie jest uruchomione. Dane każdej grupy pomiaru będą automatycznie zapisywane do bazy danych, a maksymalna ilość grup pomiaru wynosi 30.
• Grupy danych będą sekwencjonowane od 1 do 30, aż do osiągnięcia 30 grup.
• Gdy baza danych w pełni zapisze 30 grup danych i 31 grupa danych jest mierzona, dane z pierwszej grupy zostaną usunięte automatycznie. Pozostałe grupy danych zostaną przesunięte o 1 miejsce do przodu, a 31 grupa danych będzie przechowywana na miejscu 30. Wymiana baterii nie spowoduje utraty danych i dane będą zapisane jak przy ostatnim wyłączeniu.
• Otwieranie bazy danych: naciśnij krótko przycisk (15), aż pojawi się ikona (9), baza danych będzie dostępna. Najnowsze pomiary dane będą wyświetlane domyślnie.
• Przewijanie bazy danych w góre i w dół: krótkie naciśnięcie przycisku (13), aby przewinąć dane w góre; krótkie naciśnięcie przycisku (14) przewijanie danych w dół.
• Usuwanie grupy pomiarów: krótkie naciśnięcie przycisku (16) powoduje usunięcie danych. Ostatnia grupa danych zostanie usunięta.

Informacje ogólne

Soczewka odbiorcza i wylot wiązki laserowej znajdujące się po lewej stronie urządzenia nie mogą być zakryte podczas pomiaru. Nie wolno poruszać urządzeniem podczas wykonywania pomiarów (z wyjątkiem trybu pomiaru ciągłego). Dlatego umieść narzędzie pomiarowe, o ile jest to możliwe, na stabilnej, równej oraz nie śliskiej powierzchni.

Czynniki mające wpływ na zakres pomiarowy

Zakres pomiarowy zależy od warunków oświetleniowych i właściwości odbicia powierzchni docelowej. Aby poprawić widoczność wiązki laserowej podczas pracy na zewnątrz i kiedy światło słoneczne jest intensywne, zaciemnij powierzchnię docelową.

Czynniki mające wpływ na dokładność pomiaru

Ze względu na efekty fizyczne, błędne pomiary nie mogą być wykluczone przy pomiarach na różnych powierzchniach takich jak:

• Powierzchnie przezroczyste (np. szkło, woda),
• Powierzchnie odbijające (np. polerowany metal, szkło),
• Powierzchnie porowate (np. materiały izolacyjne),- Powierzchnie strukturalne (np. tynk, kamień naturalny). Ponadto błędne pomiary są również możliwe, gdy powierzchnie docelowe są nachylone.

Również warstwy powietrza o różnej temperaturze lub pośrednio otrzymane odbicia mogą wpływać na dokładność dokonywanego pomiaru.

Kontrola dokładności pomiaru odległości

Dokładność narzędzia pomiarowego można sprawdzić w następujący sposób:

- Wybierz dystans pomiaru który nie będzie się zmieniał w zakresie od ok. 3 do 10 m (9,8 do 32 stóp) długości i którego wymiar jest dokładnie znany (np. długość pokoju, szerokość otworu drzwi). Pomiar należy wykonać w jak najbardziej korzystnych warunkach, tj. odcinek pomiarowy powinien znajdować się w pomieszczeniu ze słabym oświetleniem i docelowym obszarem pomiaru powinna być gładka powierzchnia dobrze odbijająca światło (np. ściana pomałowana na biało).

- Zmierz odległość 10 razy z rzędu.

Odchylenie poszczególnych pomiarów od średniej wartości nie może przekraczać powyżej ±2 mm (±0,12 cala) całego odcinka pomiarowego. Należy zapisać pomiary, aby móc porównać dokładność przy późniejszych pomiarach.

Praca ze statywem

Użycie statywu jest szczególnie konieczne w przypadku mierzenia większych odległości. Urządzenie pomiarowe ma gwint 1/4" do mocowania na statywie. Za pomocą śruby mocującej 1/4" zamontuj i dokręć urządzenie pomiarowe do statywu.

Ustaw odpowiedni poziom odniesienia dla pomiaru na statywie, naciskając przycisk (13).

KODY BŁEDÓW

Kod	Przyczyna	Rozwiązanie
Err10	Zbyt niski poziom baterii	Wymień baterie
Err15	Poza zakresem	Dokonaj pomiaru w zakresie działania urządzenia
Err16	Odebrany sygnał zbyt słaby, czas pomiaru zbyt długi	Użyj odbłyśnika o wyższym współczynniku odbicia
Err18	Zbyt wysoka jasność tła	Użyj odbłyśnika o niższym współczynniku odbicia
Err26	Poza wyświetlaczem	Zmierz cel w zakresie działania urządzenia

DANE TECHNICZNE

Dalmierz laserowy
Model	75-204	75-206
Zasięg pracy lasera	Max. 60 m	Max. 100 m
Rodzaj zasilania	2x AA 1,2V
Rodzaj ogniw akumulatora	Ni-MH
Max. moc lasera	<1mW
Długość fali lasera	635 nm
Jednostki miary	m/in/ft
Dokładność pomiaru	± (2.0mm+5x10 × D)* / -5 ± (1/16inch+5x10 × D-5)*
Pamięć ilości pomiarów	30 pomiarów
Czas automatycznego wyłączenia lasera	30 sekund
Czas automatycznego wyłączenia dalmierza	180 sekund
Pomiar odniesienia	Góra/Statyw/Tył
Temperatura przechowywania	-10°C +60°C(+14°F +140°F)
Temperatura pracy	0°C +40°C(+32°F +104°F)
Zakres wilgotności przechowywania	20%-80%RH
Parametry ładowania akumulatorów	5V-1A
Zakres pomiaru kąta	X ± 90°/Y ± 90°
Klasa lasera	II
Stopień ochrony IP	IP54
Masa (bez akcesoriów i akumulatorów)	0,096 kg	0,096 kg
Rok produkcji	2023

*Dokładność pomiaru: ± (2,0 mm + 5x10 x D), D to mierzona odległość, na przykład, jeśli zmierzona odległość wynosi 10m (10000mm), dokładność pomiaru wynosi ±(2mm+5x10 x 10000 mm) = ± 2,5 mm

Zakres pomiarowy

Maksymalny zakres jest różny w zależności od modelu.

Rzeczywisty zasięg znajduje się na opakowaniu. I w powyższej tabeli.

Dokładność pomiaru

W przypadku pomiaru w sprzyjających warunkach, takich jak płynność powierzchni, odpowiednia temperatura i oświetlenie wewnętrzne, urządzenie jest w stanie pracować we wskazanym zakresie.

W przypadku pomiaru w niekorzystnych warunkach, takich jak silne światło, nierówna powierzchnia i niewłaściwa temperatura, tolerancja zostanie zwiększona.

Wskazówka: W przypadku słabego światła słonecznego i złego odbicia obiekt, użyj tarczy celowniczej lub reflektora.

KONSERWACJA URZĄDZENIA

- Urządzenie nie powinno być przechowywane w wysokiej temperaturze i środowisku o dużej wilgotności przez długi czas; jeśli dalmierz nie jest używany często należy wyjąć baterię i umieścić urządzenie w pokrowcu i przechowywać w chłodnym i suchym miejscu.

- Proszę utrzymywać powierzchnię obudowy urządzenia w czystości. Zabrudzenia oraz kurz usuwamy miękką, wilgotną i czystą ściereczką. Nie wolno stosować do konserwacji urządzenia agresywnych i silnie działających substancji. Miejsce wyjścia lasera i jego soczewka może być konserwowana tak jak inne urządzenia optyczne.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednic zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowią ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Dalmierz laserowy

Model: 75-204; 75-206

Nazwa handlowa: NEO TOOLS

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 55032:2015; EN 55035:2017

EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych

dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

Ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2023-04-27

EN

2/4 Pograniczna Street

02-285 Warsaw

Paweł Kowalski

Hersteller: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

2/4 Pograniczna Straße

02-285 Warschau

Paweł Kowalski

Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

2/4 Pograniczna utca

02-285 Varsó

Paweł Kowalski

Strada Pograniczna nr. 2/4

02-285 Varşovia

Paweł Kowalski

Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa

Ulice Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

2/4 Pograniczna-katu

02-285 Varsova

Paweł Kowalski
