Typ produktu	Autoradio
Marka	Vordon
Model	HT-165S
Rozmiar montażowy	1 DIN (ok. 178 x 50 mm)
Wymiary (szer. x wys. x głęb.)	ok. 178 x 50 x 100 mm
Waga	ok. 0,8 kg
Napięcie zasilania	12 V prądu stałego (instalacja pojazdu)
Maksymalna moc wyjściowa	4 x 50 Wat
Moc skuteczna (RMS)	4 x 18 Wat
Pasma radiowe	UKF (FM), AM (MW)
Zakres częstotliwości UKF	87,5 – 108 MHz
Liczba zapamiętanych stacji (FM)	30
Bluetooth	Tak, zestaw głośnomówiący i strumieniowanie audio
Port USB	Tak, z przodu (USB-A, 5V/1A)
Gniazdo karty SD	Tak, do 32 GB (FAT32)
Formaty odtwarzania audio	MP3, WMA, WAV
Korektor	Ustawienia fabryczne (Rock, Pop, Klasyka, Jazz, Equalizer)
Wyświetlacz	LCD, jednoliniowy, podświetlenie niebiesko-białe
Pilot zdalnego sterowania	Tak, w zestawie
Przewód zasilający	Wtyk ISO (DIN 75490)
Instrukcja obsługi	Niemiecki, 26 stron dostępna jako PDF
Gwarancja	2 lata gwarancji ustawowej

Często zadawane pytania - HT-165S Vordon

Jak podłączyć radio samochodowe HT-165S do mojego pojazdu?

Użyj dołączonego wtyku ISO. Połącz kable oznaczone kolorami z odpowiednimi przewodami w pojeździe (bateria+, zapłon, masa, głośniki). W razie wątpliwości skonsultuj się ze specjalistą.

Jak sparować mój smartfon przez Bluetooth?

Włącz Bluetooth w radiu (Menu -> Bluetooth). Wybierz na smartfonie 'Vordon HT-165S' z listy dostępnych urządzeń. Potwierdź kod parowania, jeśli jest wymagany.

Dlaczego nie odbieram stacji radiowych?

Upewnij się, że antena jest prawidłowo podłączona. Przeprowadź automatyczne wyszukiwanie (Menu -> Wyszukiwanie stacji). W obszarach o słabym zasięgu może być potrzebna lepsza antena.

Czy mogę odtwarzać muzykę z pendrive'a?

Tak, podłącz pendrive z plikami MP3/WMA/WAV do portu USB. Radio automatycznie rozpoznaje pliki i rozpoczyna odtwarzanie. Maksymalna pojemność: 32 GB, format FAT32.

Jak ustawić godzinę?

Naciśnij przycisk 'MENU' i przejdź do 'Godzina'. Ustaw godziny i minuty za pomocą przycisków strzałek. Potwierdź przyciskiem 'ENTER'.

Radio nie włącza się. Co mogę zrobić?

Sprawdź bezpiecznik radia (zwykle 10A). Skontroluj zasilanie: zacisk 30 (stały plus) i zacisk 15 (plus ze stacyjki) muszą mieć napięcie. Ewentualnie urządzenie jest uszkodzone.

Czy mogę podłączyć wzmacniacz?

Tak, radio posiada wyjścia RCA (przewody w zestawie). Podłącz wzmacniacz za pomocą kabla RCA. Zwróć uwagę na maksymalną moc wyjściową.

Jaka impedancja głośników jest zalecana?

Używaj głośników o impedancji 4 omów. Inne impedancje mogą pogorszyć jakość dźwięku lub uszkodzić radio.

Jak przywrócić ustawienia fabryczne radia?

Naciśnij przycisk 'RESET' cienkim przedmiotem (np. długopis) przez 3 sekundy. Wszystkie ustawienia zostaną przywrócone do wartości domyślnych.

Wyświetlacz pokazuje 'ERROR'. Co to znaczy?

Może to wskazywać na zwarcie w przewodach głośnikowych. Sprawdź połączenia głośników pod kątem prawidłowego osadzenia i uszkodzeń izolacji.

INSTRUKCJA OBSŁUGI HT-165S Vordon

Radio samochodowe Vordon HT-165s Instrukcja obsługi

Szanowny Kliencie!

Dziękujemy za zakup radia samochodowego Vordon HT-165s. Przed rozpoczęciem pracy należy dokładnie zapoznać się z niniejsza instrukcja, tak aby zapewnić prawidłowe działanie i optymalna wydajność tego produktu.

Pokrętło POW/MOD/VOL

Krótkie naciśnięcie tego przycisku włącza zasilanie. W stanie pracy, krótkie naciśnięcie tego przycisku zmienia tryb działania na następujący: AUX --- Radio --- USB --- SD (jeśli dostępne jest USB/SD). Przytrzymanie przycisku wyłączy urządzenie. Obracanie pokrętła zmniejsza/zwiększa głośność.

Przycisk

W trybie radia, krótkie naciśnięcie odtwarza ostatnią stację, naciśnięcie długie przycisku automatycznie wyszukuje stacje. W trybie odtwarzania muzyki, krótkie naciśnięcie powoduje odtworzenie ostatnie piosenki, długie naciśnięcie pozwala na przewinięcie utworu.

Przycisk ▶▶

W trybie radia, krótkie naciśnięcie odtwarza następną stację, naciśnięcie długie przycisku automatycznie wyszukuje stacje. W trybie odtwarzania muzyki, krótkie naciśnięcie powoduje odtworzenie następnego utworu, długie naciśnięcie pozwala na przewinięcie utworu.

CLK

Krótkie naciśnięcie tego przycisku pokazuje aktualny czas odtwarzania. Długie przytrzymanie pozwala na wejście do funkcji regulacji godziny, kolejne krótkie naciśnięcie reguluje minuty. Regulacja odbywa się również za pomocą przycisku regulacji głośności. Długie naciśnięcie pozwala na wybranie koloru podświetlania wyświetlacza

BAND

W trybie radia, krótkie naciśnięcie zmienia zakres FM1- FM2- FM3. Długie naciśnięcie umożliwia skanowanie i automatyczny zapis stacji. W trybie odtwarzania muzyki, krótkie naciśnięcie przycisku BND pozwala na wejście do funkcji wyboru pozycji, następnie żeby wybrać daną pozycję użyj przycisku regulacji głośności, następnie zatwierdź krótkim naciśnięciem przycisku BND. W trybie odtwarzania muzyki, długie naciśnięcie przycisku BAND włącza funkcję EQ, a następnie za pomocą przycisku głośności, można wybrać poszczególne opcje: EQ1, EQ2, EQ3, EQ4, OFF

CH+

W trybie radia, krótkie naciśnięcie przycisku pozwala na wybranie kolejnego kanału, długie naciśnięcie zapisuje stację. W trybie odtwarzania muzyki długie naciśnięcie odpowiada za odtwarzanie/wstrzymanie utworu.

CH-

W trybie radia, krótkie naciśnięcie przycisku pozwala na wybranie wcześniejszego kanału, długie naciśnięcie zapisuje stację. W trybie odtwarzania muzyki długie naciśnięcie włącza funkcję INT ON/ RPT ON/ RDM/ RPT ALL.

AUX IN

Wprowadzenie sygnału urządzenia zewnętrznego

Wyświetlacz LCD

Wyświetla informacje na temat kanału radiowego lub odtwarzanego utworu

Slot karty SD/MMC

Wejście na kartę SD lub MMC, którą odtworzy system.

Slot USB

Wejście USB do wprowadzenia przekaźnika masowego

Parametry Techniczne:

Tuner:

Zakres częstotliwości----87.5MHz-108MHz

Częstotliwość pośrednia 10.7Mhz

Stosunek sygnał/szum (S/N)----50>dB

Odtwarzanie:

Stosunek sygnał/szum (S/N) ----50>dB

Rozdzielenie kanału (1 KHZ) ————50>dB

Dystorsje harmoniczne napięcia ----<5%

Odpowiedź częstotliwościowa ----100Hz-10kHz(+6dB)

Wzmacniacz:

Wyjście ----wyjście głośnikowe

Impedancja głośnika -4Ω-80Ω

Zasilanie---- 12VDC

Bateria samochodowa (podłączenie biegunem ujemnym, szczegóły na jednostce)

III. Środki ostrożności Wymieniając bezpiecznik, należy upewnić się, że jest on tego samego typu co zużyty.

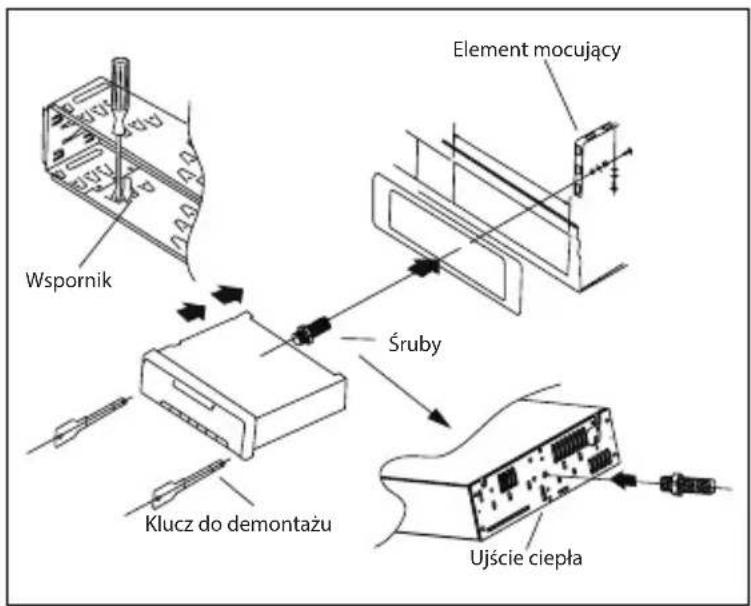

Schemat instalacji

Zainstaluj jednostkę główną

1. Zainstaluj wspornik na desce rozdzielczej w samochodzie, a następnie zegnij zacisk wspornika.
2. Podłącz przewód zasilający i przewód głośnikowy, zamontuj element mocujący w samochodzie.
3. Włóż wtyczkę anteny, wepchnij urządzenie główne do wspornika i dokręć nakrętkę elementu mocującego. Włóż dwa klucze do demontażu do lewej i prawej szczeliny, a następnie usuń urządzenie główne ze wspornika, zdemontuj przewód zasilający odłącz wtyczkę anteny.

IV Schemat okablowania

A1.NA	B1.SPEAKER REAR R+
A2.NA	B2.SPEAKER REAR R-
A3.NA	B3.SPEAKER FRONT R+
A4.BATTERY	B4.SPEAKER FRONT R-
A5.NATENNA POWER+	B5.SPEAKER FRONT L+
A6.NA	B6.SPEAKER FRONT L-
A7.IGNITION KEY	B7.SPEAKER REAR L+
A8.GROUND	B8.SPEAKER REAR L-

Usterka Powody Rozwiązania
Wyświetlacz nie działa 1 .Przewód żółty niepod-łączony z baterią+ 2.Bezpiecznik czerwonego kabla otwarty 3.Zanieczyszczony łącznik panelu		Podłącz przewód żółty do baterii+ 2. Wymień bez piecznik 3. Wyczyść łącznik alkoholem bezwodnym -
Brak dźwięku 1.Brak zasilania	2.Niepod-łączony kabel głośnika3.Karta SD/MMC nie ma odpowiedniego formatu.4.Wtyk karty SD/MMC jest zabrudzony.	1. Podłącz kabel zasilający2. Podłącz kabel głośnika3. Sprawdź zawartość karty SD/MMC.4. Wyczyść alkoholem bezwodnym
Słabo słyszalny dźwięk 1.0por wewnętrzny zasilania jest wysoki2.Antena nie jest wsa-dzona poprawnie.		1 .Zmień zasilanie wysoki2.Dociśnij wtyczkę.
Dźwięk mono 1. Jeden głośnik jest nie-podłączony2 Uszkodzony obwód		1.Podłącz abel.2.Wymień układ scalony wzmacniacza
System nie działa 1.Niestabilne zasilanie 1.Długo przytrzymaj przycisk reset

Uwaga: Firma zastrzega sobie prawo do zmiany danych technicznych bez uprzedniego poinformowania.

Symbol ten oznacza, że jeśli chcecie się Państwo pozbyć tego produktu po zakończeniu okresu jego użytkowania, należy go przekazać przy zastosowaniu określonych środków do autoryzowanego

podmiotu zarządzającego odpadami w celu przeprowadzenia selektywnej zbiórki Odpadów Urządzeń Elektrycznych i Elektronicznych (WEEE).
