Chester HT-945 - Radio samochodowe Vordon - Bezpłatna instrukcja obsługi

Typ produktu	Radio samochodowe 1-DIN
Wymiary (szer. x wys. x gł.)	178 x 50 x 100 mm
Waga	0,5 kg
Zasilanie	12 V DC (prąd stały)
Pobór prądu	Do 10 A
Zakres częstotliwości FM	87,5 – 108 MHz
Zakres częstotliwości AM	530 – 1710 kHz
Moc wyjściowa	4 x 50 W (maks.)
Obsługiwane media	USB, SD/MMC, AUX (3,5 mm)
Łączność bezprzewodowa	Bluetooth 5.0
Funkcje Bluetooth	Zestaw głośnomówiący, strumieniowanie audio
Wyświetlacz	LCD z podświetleniem (kolor niebieski)
Regulacja dźwięku	Basy, soprany, balans, fader, equalizer
Wejście antenowe	ISO (standard samochodowy)
Złącze ISO	Tak (zgodne z większością samochodów)
Zdalne sterowanie	Pilot na podczerwień (w zestawie)
Obsługa kierownicy	Tak (przez zewnętrzny adapter, nie dołączony)
Materiał obudowy	Tworzywo sztuczne, panel przedni metalizowany
Zabezpieczenia	Zabezpieczenie przed zwarciem, odłączalny panel przedni (ochrona przed kradzieżą)
Części zamienne	Panel przedni, pilot, antena, przewody (dostępne u dystrybutora)
Serwis / naprawa	Autoryzowane punkty serwisowe Vordon
Instrukcja obsługi	Dostępna w formacie PDF na stronie notice-facile.com

Często zadawane pytania - Chester HT-945 Vordon

Jak podłączyć radio Vordon Chester HT-945 do instalacji samochodowej?

Podłącz wtyczkę ISO radia do gniazda ISO w samochodzie. Upewnij się, że kolory przewodów są zgodne: czerwony (zasilanie +12V po stacyjce), żółty (pamięć +12V stałe), czarny (masa). Podłącz także antenę i głośniki.

Jak sparować telefon z radiem przez Bluetooth?

Włącz Bluetooth w telefonie. Na radiu naciśnij przycisk 'BT' lub wejdź w menu Bluetooth. Wybierz 'Vordon Chester' z listy urządzeń. Potwierdź parowanie kodem 0000 (jeśli wymagany).

Co zrobić, gdy radio nie reaguje na przyciski?

Sprawdź, czy panel przedni jest prawidłowo zamocowany. Jeśli jest odłączany, zdejmij go i zamontuj ponownie. Spróbuj zresetować radio małym otworem z przodu (użyj spinacza).

Jak zresetować ustawienia fabryczne radia Chester HT-945?

Naciśnij przycisk RESET znajdujący się na przednim panelu (mały otwór). Użyj długopisu lub spinacza, przytrzymaj przez 2 sekundy. Radio powróci do ustawień domyślnych.

Dlaczego radio nie odbiera stacji FM?

Sprawdź, czy antena jest podłączona i nieuszkodzona. Upewnij się, że radio jest w trybie FM i przeprowadź automatyczne wyszukiwanie stacji (przycisk 'SEEK' lub 'SCAN').

Czy można podłączyć zewnętrzny wzmacniacz do tego radia?

Tak, radio posiada wyjścia RCA (z tyłu). Można podłączyć wzmacniacz zewnętrzny do wyjść przednich, tylnych lub subwoofera (jeśli dostępne).

Jakie formaty plików odtwarza radio z USB?

Radio odtwarza pliki MP3, WMA, WAV i FLAC z pamięci USB sformatowanej w FAT32. Maksymalna pojemność dysku to 32 GB.

Jak ustawić godzinę w radiu?

Wejdź w menu ustawień (przycisk 'SET' lub 'MENU'). Wybierz opcję 'TIME' lub 'CLOCK'. Użyj pokrętła lub przycisków strzałek, aby ustawić godzinę i minuty. Potwierdź przyciskiem 'OK'.

Czy radio jest kompatybilne z pilotem przy kierownicy?

Tak, jeśli Twój samochód ma pilot przy kierownicy, potrzebujesz zewnętrznego adaptera (np. CANBUS) dedykowanego dla twojego modelu auta. Podłącz go do złącza przewodów radia.

Jak wyjąć panel przedni radia?

Naciśnij przycisk 'RELEASE' lub 'PANEL' z przodu radia. Delikatnie pociągnij panel do siebie. Przechowuj go w etui ochronnym, aby uniknąć uszkodzeń.

INSTRUKCJA OBSŁUGI Chester HT-945 Vordon

Instrukcje +Uproszczone instrukcje obsługi.

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obstugi

21 lutego 2023 r.

Strona Główna » WORDON » VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

VORDON

HT-945 Radio 1DIN Android Auto Instrukcja obsługi

3.07.2024, 11:03

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

Spis treści ukryć

1 HT-945 Radio 1DIN Android Auto
2 Schemat połączeń Instalacja urządzenia
3 Uruchamianie i wyłączanie urządzenia
4 Główny interfejs urządzenia
5 Główna funkcjonalność
6 Środki ostrożności
7 Dokumenty / Zasoby
8 Podobne posty

HT-945 Radio 1DIN Android Auto

3.07.2024, 11:03

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

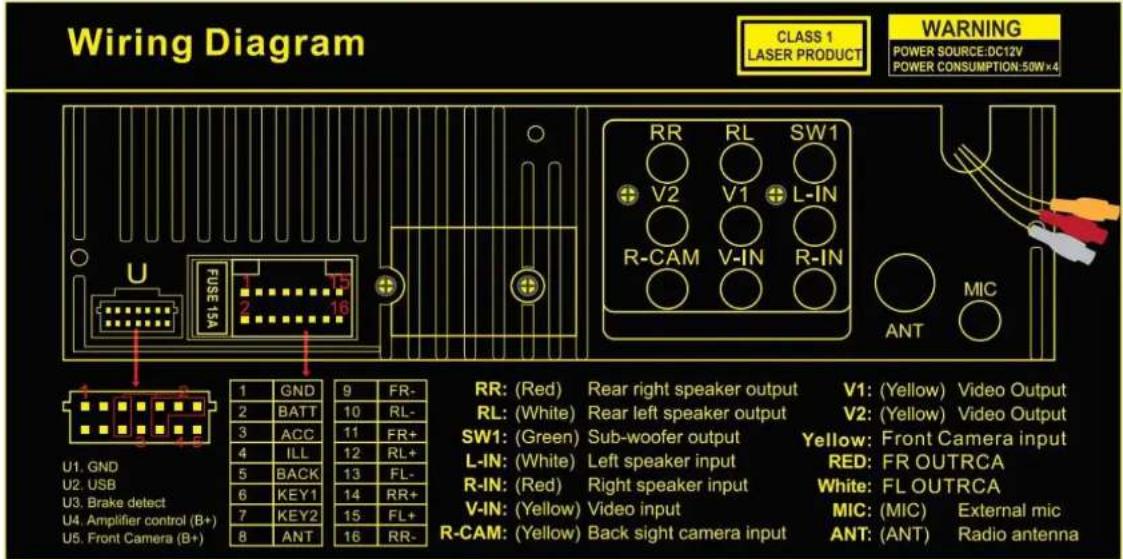

Schemat podłączenia

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

przewodów w różnych modelach samochodów oraz stopień skomplikowania instalacji, zalecamy, aby podłączenie radia samochodowego wykonał wykwalifikowany personel.

Uruchamianie i wyłączanie urządzenia

Aby uruchomić urządzenie, naciśnij przycisk „zasilanie” (1) przy włączonym zapłonie. Aby wyłączyć urządzenie, ponownie naciśnij przycisk przez co najmniej 2 sekundy

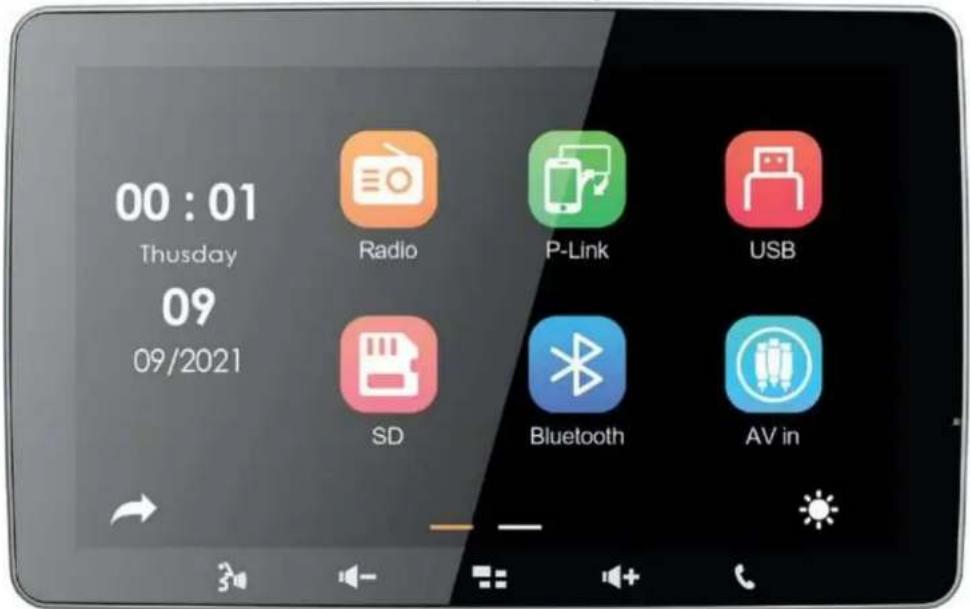

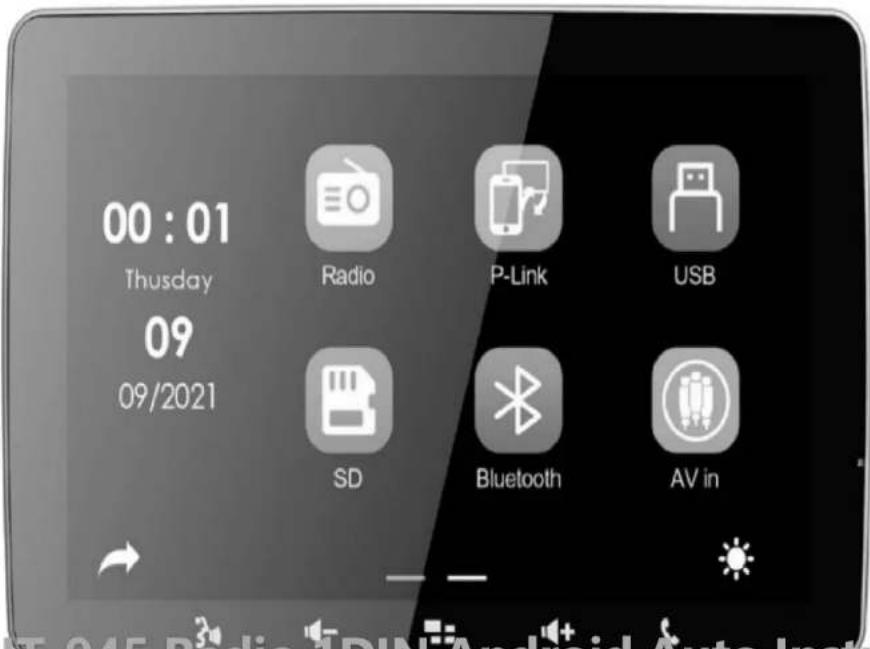

Główny interfejs urządzenia

Po włączeniu radia automatycznie uruchomi się ostatnio używany tryb odtwarzania.

Wyświetlone zostaną również ikony symbolizujące dostęp do podstawowych funkcji radia samochodowego, takich jak: Bluetooth, AV-IN, radio FM czy karta pamięci.

Naciśnij ikonę, aby wejść do funkcji lub przesuń palcem po ekranie, aby przewinąć i znaleźć inne opcje.

Główna funkcjonalność

1. Przycisk zasilania – naciśnij, aby włączyć radio
2. Polecenia głosowe – naciśnij, aby uruchomić Sid lub Asystenta Google
3. -Głośność – naciśnij, aby zmniejszyć głośność radia
4. Przycisk Home – naciśnij, aby wejść na stronę główną radia

3.07.2024, 11:03

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

1. • Głośność – naciśnij, aby zwiększyć głośność radia

2. Połączenie Bluetooth — naciśnij, aby wejść do interfejsu Bluetooth lub odebrać połączenie przychodzące.

3. RESET – przywraca ustawienia fabryczne urządzenia

4. Gniazdo AUX

5. Gniazdo MicroSD

6. Puść przycisk

7. Gniazdo szybkiego ładowania USB

8. Gniazdo USB do połączenia Mirror Link / odzyskiwania danych

Uwaga: aby skorzystać z trybu lustrzanego, połącz telefon z radiem samochodowym za pomocą kabla USB. Połączenie wymaga zainstalowanej w telefonie aplikacji AUTOLINK – steruje połączeniem lustrzanym. W przypadku połączenia Bluetooth, jeśli urządzenie poprosi o hasło, użyj domyślnego „0000” lub „8888”.

Środki ostrożności

- Przeczytaj uważnie instrukcję podłączenia elektrycznego. Jeśli zostanie to wykonane nieprawidłowo, radioodtwarzacz samochodowy zostanie uszkodzony.

3.07.2024, 11:03

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

• Jeśli to możliwe, montaż radia samochodowego powinien być wykonany przez specjalistę.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Zaizoluj wszystkie odsłonięte kable, aby uniknąć zwarcia
• Po zakończeniu instalacji napraw luźne kable.
• Radioodtwarzacz samochodowy jest przeznaczony do pracy z ujemnym uziemieniem. Sprawdź, czy samochód jest wyposażony w tego typu instalację elektryczną.
• Podłącz radioodtwarzacz samochodowy zgodnie ze schematem połączeń, w przeciwnym razie nie będzie działał prawidłowo i może ulec uszkodzeniu.
• Upewnij się, że głośniki zostały prawidłowo podłączone, w przeciwnym razie możesz uszkodzić zarówno głośniki, jak i amplifier.
• Unikać kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.

Urządzeń elektrycznych i elektronicznych oraz baterii i akumulatorów nie wolno mieszać z innymi odpadami domowymi. Wskazuje na to symbol przekreślonego koszyka na opakowaniu. Zużyty sprzęt elektryczny i elektroniczny oraz baterie i akumulatory należy oddać do lokalnych punktów selektywnej zbiórki odpadów lub do sprzedawcy, a o szczegóły pytać w swojej gminie. Sprzęt elektryczny i elektroniczny oraz baterie i akumulatory mogą zawierać niebezpieczne substancje, mieszaniny i komponenty szkodliwe dla środowiska i zdrowia ludzi. Niewłaściwe obchodzenie się z nimi lub ich uszkodzenie może prowadzić do uszczerbku na zdrowiu lub zanieczyszczenia środowiska podczas

VORDON HT-945 Radio 1DIN Android Auto Instrukcja obsługi

dalszej utylizacji lub recyklingu sprzętu.

CE Armare SA niniejszym oświadcza, że urządzenie Vordon jest zgodne z Dyrektywą Europejską RE 2014/53/UE. Pełny tekst Deklaracji zgodności jest dostępny pod następującym adresem internetowym: www.vordon.pl/deklaracje

VORDON

Importer: Armare

SA ul Grzybowska 87

Warszawa, Polska Zaprojektowane przez firmę Vordon w Europie wyprodukowany w Chinach
