Instrukcja obsługi radia samochodowego VORDON HT-520 Vegas
UWAGA: DC+12V Ujemne uziemienie
ZAKRES CZESTOTLIWOŚCI:
FM 87.5-108 MHz AM 522-1620 KHz
SCHEMAT OKABLOWANIA

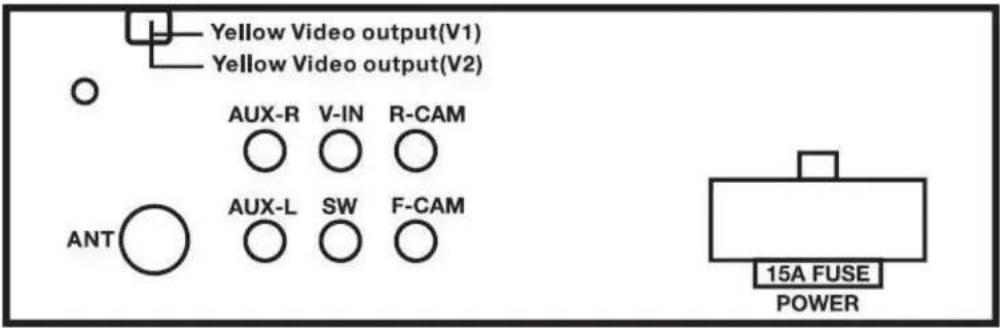

TYŁ JEDNOSTKI GŁÓWNEJ
| AUX-A | Czerwony | Dodatkowe wejście prawego głośnika |
| AUX-L | Biały | Dodatkowe wejście lewego głośnika |
| SW | Zielony | Wyjście na subwoofer |
| F-CAM | Żółty | Wejście kamery z widokiem z przodu |
| A-CAM | Żółty | Wejście kamery wstecznej |
| V-IN | Żółty | Wejście wideo |
| ANT | Antena radiowa | |
| Gniazdo wyjścia wideo (żółte x 2) | ||
ZŁĄCZE OKABLOWANIA
3.07.2024, 10:26
Instrukcja obsługi radia samochodowego VORDON HT-520 Vegas
| Czerwony | Wyłącznik zapłonu (B+) |
| Czarny (gruby) | Ziemia (B-) |
| Czarny {Dobra} | Sterowanie na kierownicy (masa) |
| Żółty | Kopia zapasowa pamięci (B+) |
| Biały | Głośnik przedni lewy(+) |
| White / Black | Głośnik przedni lewy (-) |
| Szary | Głośnik przedni prawy(+) |
| Szaro czarny | Głośnik przedni prawy (-) |
| Zielony | Głośnik tylny lewy(+) |
| Zielony / czarny | Głośnik tylny lewy (-) |
| Fioletowy | Prawy tylny głośnik (+) |
| Fioletowy / Czarny | Głośnik tylny prawy (-) |
| Niebieski | Antena samochodowa (B+) |
| Różowy | Widok wstecz (B+) |
| Szary | Sterowanie na kierownicy (1) |
| Zielony | Sterowanie na kierownicy (2) |
| Orange | Podświetl podświetlenie (B+) |
| Ryz Basmati Brązowy | Hamulec (B-) |
3.07.2024, 10:26
Instrukcja obsługi radia samochodowego VORDON HT-520 Vegas
| Czerwone gniazdo RCA | Wyjście pomocniczego prawego głośnika |
| Białe gniazdo RCA | Dodatkowe wyjście lewego głośnika |
Interfejs użytkownika
Instalacja urządzenia
Schemat podłączenia radia samochodowego znajduje się na pierwszej stronie niniejszej instrukcji. Radio wyposażone jest w standardowe złącze ISO, jednak ze względu na indywidualne prowadzenie przewodów w różnych modelach samochodów oraz stopień skomplikowania instalacji, zalecamy, aby podłączenie radia samochodowego wykonał wykwalifikowany personel.
Uruchamianie i wyłączanie urządzenia
Aby uruchomić urządzenie, naciśnij przycisk „SRC“ przy włączonym zapłonie. Aby wyłączyć urządzenie, ponownie naciśnij przycisk przez co najmniej 2 sekundy.
Główny interfejs urządzenia
Po włączeniu radia automatycznie uruchomi się ostatnio używany tryb odtwarzania.

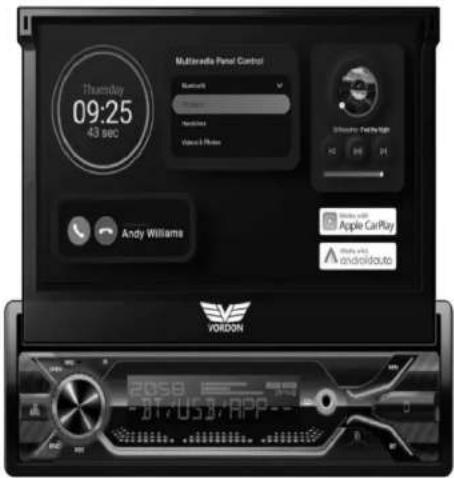

- W przypadku korzystania z wysuwanego ekranu (1) - pojawią się ikony symbolizujące dostęp do podstawowych funkcji radia samochodowego, takich jak: Bluetooth, AV-IN, radio FM czy karta pamięci.
- Naciśnij wybraną ikonę, aby wejść do funkcji lub przesuń palcem po ekranie, aby przewinąć wyszukiwanie innych opcji. Radiem można sterować również bezpośrednio z panelu na froncie
urządzenia, bez przesuwania ekranu.
Główna funkcjonalność

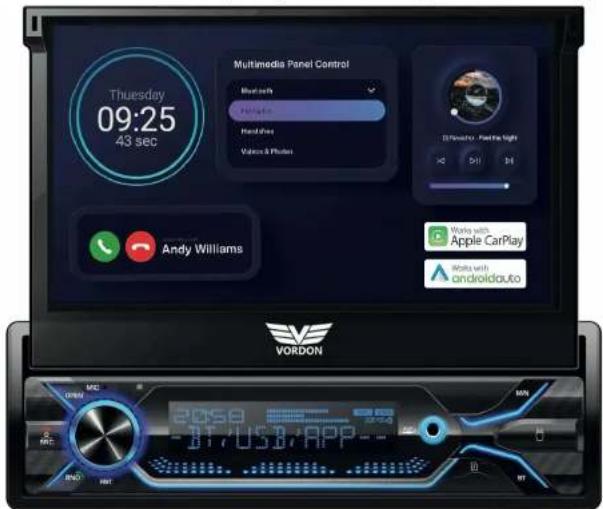

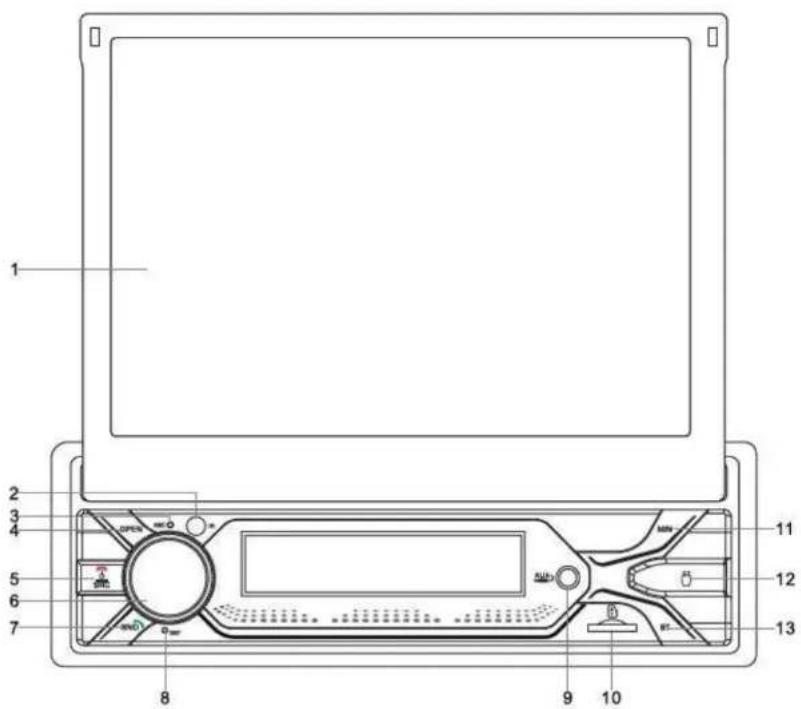

- Wysuwany ekran – panel dotykowy do obsługi urządzenia.
- IR – punkt odbierający sygnał pilota
- MIC – wbudowany mikrofon do prowadzenia rozmów telefonicznych
- OPEN – Przycisk wysuwania ekranu
- SRC – Przycisk uruchamiania radia. Gdy radio jest już uruchomione, przyciskiem cyklicznie zmieniaj tryb źródła multimediów np. Radio FM->AUX->USB->SD->BT
- Głośność – pokrętło służące do regulacji głośności
- PASMO – tym przyciskiem można odbierać połączenia przychodzące lub zmieniać pasmo.
- RESET – przycisk służący do resetowania ustawień radia samochodowego
- AUX – port do podłączenia urządzeń zewnętrznych poprzez AUX
- Gniazdo SD – miejsce, w którym można umieścić nośnik danych
- MEN U – przycisk wywołania/powrotu do menu w trybie wysuwanym radia samochodowego.
- USB – gniazdo do podłączenia urządzeń pamięci masowej USB
-
Przycisk BT- do uruchamiania menu połączenia Bluetooth
-
Gniazdo USB – miejsce do podłączenia zewnętrznych nośników
Rozszerzona funkcjonalność i obsługa radia są dostępne poprzez wysunięcie ekranu radia. Ustawienia takie jak korektor, podświetlenie przycisków itp. można edytować w menu ustawień.
Środki ostrożności
- Przeczytaj uważnie instrukcję podłączenia elektrycznego. Jeśli zostanie to wykonane nieprawidłowo, radioodtwarzacz samochodowy zostanie uszkodzony.
- Jeśli to możliwe, montaż radia samochodowego powinien być wykonany przez specjalistę.
- Nie narażaj urządzenia na uderzenia fizyczne.
- Zaizoluj wszystkie odsłonięte kable, aby uniknąć zwarcia.
- Po zakończeniu instalacji napraw luźne kable.
- Radioodtwarzacz samochodowy jest przeznaczony do pracy z ujemnym uziemieniem. Sprawdź, czy samochód jest wyposażony w tego typu instalację elektryczną.
- Podłącz radioodtwarzacz samochodowy zgodnie ze schematem połączeń, w przeciwnym razie nie będzie działał prawidłowo i może ulec uszkodzeniu.
- Upewnij się, że głośniki zostały prawidłowo podłączone, w przeciwnym razie możesz uszkodzić zarówno głośniki, jak i amplifier.
- Unikać kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
Urządzeń elektrycznych i elektronicznych oraz baterii i akumulatorów nie wolno mieszać z innymi odpadami domowymi. Wskazuje na to symbol przekreślonego koszyka na opakowaniu. Zużyty sprzęt elektryczny i elektroniczny oraz baterie i akumulatory należy oddać do lokalnych punktów selektywnej zbiórki odpadów lub do sprzedawcy, a o szczegóły pytać w swojej gminie. Sprzęt elektryczny i elektroniczny oraz baterie i akumulatory mogą zawierać niebezpieczne substancje, mieszaniny i komponenty szkodliwe dla środowiska i zdrowia ludzi. Niewłaściwe obchodzenie się z nimi lub ich uszkodzenie może prowadzić do uszczerbku na zdrowiu lub zanieczyszczenia środowiska podczas dalszej utylizacji lub recyklingu sprzętu.
Armare SA niniejszym oświadcza, że urządzenie Verdon jest zgodne z Dyrektywą Europejską RE 2014/53/UE. Pełny tekst Deklaracji zgodności jest dostępny pod następującym adresem internetowym: www.vordon.pl/deklaracje.
