London HT-175U - Radio samochodowe Vordon - Bezpłatna instrukcja obsługi

Typ produktu	Radio samochodowe
Marka	Vordon
Model	London HT-175U
Wymiary (szer. x wys. x gł.)	178 x 50 x 100 mm
Standard montażu	1 DIN
Waga	400 g
Zasilanie	12 V prąd stały (samochodowa instalacja elektryczna)
Pobór mocy (maks.)	10 A
Zakres częstotliwości FM	87,5 – 108 MHz
Zakres częstotliwości AM	530 – 1710 kHz
Moc wyjściowa (maks.)	4 x 50 W
Odtwarzanie z USB	Tak (do 32 GB, formaty MP3/WMA)
Wejście AUX	Tak (3.5 mm jack)
Bluetooth	Tak (głośnomówiący, strumieniowanie audio)
Wyświetlacz	LCD podświetlany
Regulacja głośności	Pokrętło obrotowe
Pilot zdalnego sterowania	W zestawie
Funkcje	Radio FM/AM, USB, AUX, Bluetooth, RDS, Equalizer, pamięć stacji
Kolor podświetlenia	Niebieski
Materiał obudowy	Tworzywo sztuczne
Czyszczenie	Przecierać suchą, miękką szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Nie otwierać obudowy, używać zgodnie z instrukcją
Części zamienne	Dostępne u autoryzowanych serwisów

Często zadawane pytania - London HT-175U Vordon

Jak zainstalować radio samochodowe Vordon London HT-175U?

Podłącz przewody zgodnie z instrukcją: czerwony do zasilania po stacyjce, żółty do stałego plusa, czarny do masy, a przewody głośnikowe do odpowiednich kanałów. Zamontuj radio w szafie 1 DIN.

Jak ustawić zegar w radiu Vordon London HT-175U?

Naciśnij i przytrzymaj przycisk DISP przez 2 sekundy, aż godzina zacznie migać. Użyj pokrętła lub przycisków >> i << aby ustawić godzinę, a następnie minuty. Naciśnij DISP ponownie, aby zatwierdzić.

Jak sparować telefon przez Bluetooth?

Włącz Bluetooth w telefonie i wybierz Vordon London HT-175U z listy urządzeń. Hasło parowania to 0000 lub 1234. Po pomyślnym połączeniu usłyszysz sygnał dźwiękowy.

Dlaczego radio nie odtwarza dźwięku?

Sprawdź, czy głośniki są prawidłowo podłączone, a kable nie są uszkodzone. Upewnij się, że radio nie jest wyciszone (MUTE) i głośność jest ustawiona powyżej 0. Sprawdź bezpiecznik radia.

Jak zresetować radio Vordon London HT-175U?

Naciśnij małym szpilką przycisk RESET znajdujący się na przednim panelu. Spowoduje to przywrócenie ustawień fabrycznych.

Jakie formaty plików obsługuje port USB?

Radio odtwarza pliki MP3 i WMA z dysków USB sformatowanych w FAT32. Maksymalna pojemność dysku to 32 GB.

Jak korzystać z wejścia AUX?

Podłącz urządzenie zewnętrzne (np. telefon) kablem jack 3.5 mm do wejścia AUX z przodu radia. Następnie wybierz źródło AUX przyciskiem SRC.

Jak zapisać stację radiową?

Dostrój się do żądanej stacji, a następnie naciśnij i przytrzymaj jeden z przycisków numerycznych (1-6) przez 2 sekundy, aż usłyszysz sygnał potwierdzenia. Stacja zostanie zapisana pod tym przyciskiem.

Jak wyregulować dźwięk (basy, soprany)?

Naciśnij przycisk EQ, aby wybrać predefiniowany tryb korektora, lub naciśnij kilkukrotnie SEL, aby przejść do ustawień basu, sopranu i balansu. Reguluj pokrętłem.

Co zrobić, gdy radio nie włącza się?

Sprawdź bezpiecznik radia i zapłon samochodu. Upewnij się, że przewód czerwony jest podłączony do zasilania sterowanego stacyjką, a żółty do stałego plusa. Jeśli problem występuje, zasięgnij porady elektryka samochodowego.

INSTRUKCJA OBSŁUGI London HT-175U Vordon

Instrukcja obsługi radia samochodowego VORDON HT-175BT

Instrukcje +Uproszczone instrukcje obsługi.

Instrukcja obsługi radia samochodowego VORDON HT-175BT

23 lutego 2023 r.

Instrukcja obsługi radia samochodowego VORDON HT-175BT

Strona Główna » WORDON » Instrukcja obsługi radia samochodowego VORDON HT-175BT

VORDON

Instrukcja obsługi

Spis treści ukryć

1 Schemat podłączenia
2 Instalacja urządzenia
3 Uruchamianie i wyłączanie urządzenia
4 Główny interfejs urządzenia
5 Ogólna kontrola
6 Środki ostrożności
7 Dokumenty / Zasoby
8 Podobne posty

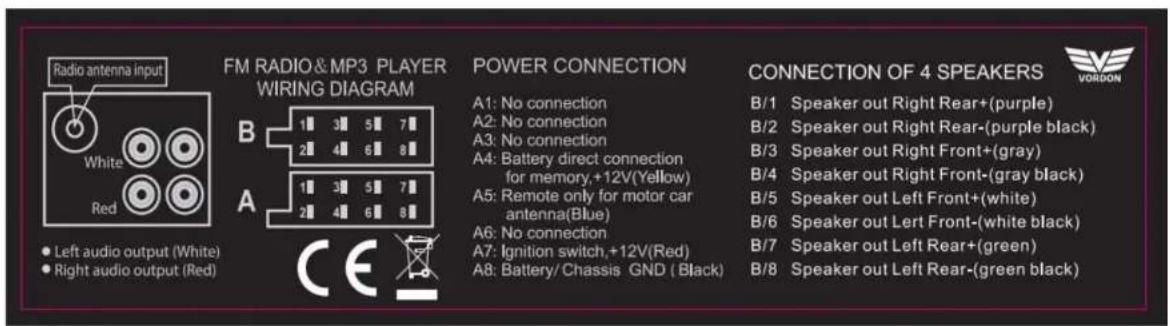

Schemat podłączenia

Instrukcja obsługi radia samochodowego VORDON HT-175BT

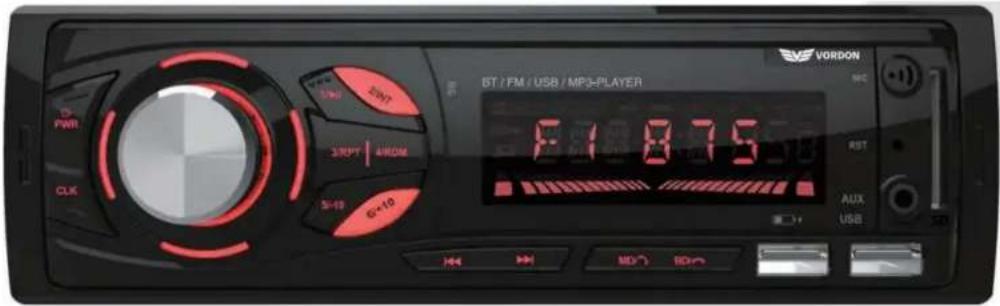

Interfejs użytkownika

Instalacja urządzenia

Schemat podłączenia radia samochodowego znajduje się na pierwszej stronie niniejszej instrukcji. Radio wyposażone jest w standardowe złącze ISO, jednak ze względu na indywidualne prowadzenie przewodów w różnych modelach samochodów oraz stopień skomplikowania instalacji, zalecamy, aby podłączenie radia samochodowego wykonał wykwalifikowany personel.

Uruchamianie i wyłączanie urządzenia

3.07.2024, 10:24

Instrukcja obsługi radia samochodowego VORDON HT-175BT

Aby uruchomić urządzenie, naciśnij przycisk włączania/wyłączania przy włączonym zapłonie. Aby wyłączyć urządzenie, ponownie naciśnij przycisk przez co najmniej 2 sekundy.

Główny interfejs urządzenia

Po włączeniu radia automatycznie uruchomi się ostatnio używany tryb odtwarzania Naciśnij wybrany przycisk, aby przejść do wcześniej zapisanej częstotliwości radiowej, zmienić tryb odtwarzania lub odebrać telefon w trybie głośnomowiącym. Urządzenie posiada najpopularniejsze gniazda odtwarzania multimediów (w tym jedno gniazdo szybkiego ładowania USB).

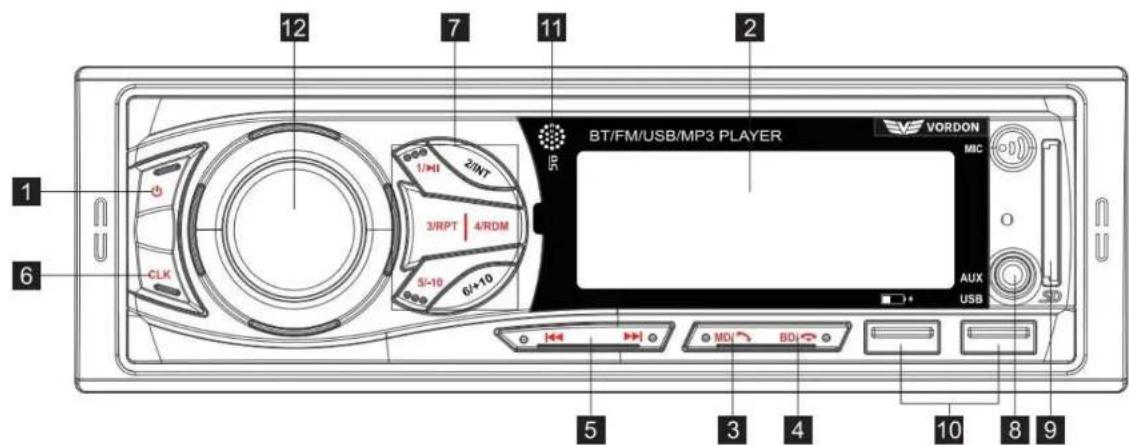

Ogólna kontrola

1. Przycisk uruchamiania radia.
2. Wyświetlacz
3. Cyklicznie zmienia tryby radia: Radio -> AUX -> USB -> SD -> BT
4. W trybie radia zmienia pasmo: FM1> FM2> FM3 / w trybie rozmowy odrzuca lub kończy rozmowę telefoniczną.
5. W trybie radia zmiana częstotliwości, w trybie odtwarzania multimediów słuzą do przewijania utworów.

6. Zegar – ustawienia zegara

7. Przyciski zaprogramowanych stacji:

1 / PAU: W trybie radia wybierz stację 1/w trybie pauzy w odtwarzaniu
2 / INT: W trybie radia wybierz stację 2 / w trybie odtwarzania Funkcja „Intro”.
3 / RPT: W trybie radia, wybór stacji 3 / w trybie odtwarzania, funkcja powtarzania utworów (powtórz jeden / powtórz wszystkie itp.)
4 / RDM: W trybie radia wybierz 4 stacje / w trybie odtwarzania losowo odtwarzaj utwory
5 / -10: W trybie radia wybierz stację 5 / w trybie odtwarzania – odtwarzanie 10 utworów wstecz, dłuższe naciśnięcie otwiera poprzedni folder.
6 / + 10: W trybie radia wybór stacji 6 / w trybie odtwarzania odtwarza 10 utwór dalej, długie naciśnięcie otwiera następny folder

1. Gniazdo AUX

2. Gniazdo karty

3. Gniazdo USB / Gniazdo ładowania

4. Odbiornik podczerwieni (pilot)

5. Pokrętło głośności – podczas wybierania utworów naciśnij krótko, aby zatwierdzić.

Środki ostrożności

3.07.2024, 10:24

Instrukcja obsługi radia samochodowego VORDON HT-175BT

• Przeczytaj uważnie instrukcję podłączenia elektrycznego. Jeśli zostanie to wykonane nieprawidłowo, radioodtwarzacz samochodowy zostanie uszkodzony.
• Jeśli to możliwe, montaż radia samochodowego powinien być wykonany przez specjalistę.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Zaizoluj wszystkie odsłonięte kable, aby uniknąć zwarcia
• Po zakończeniu instalacji napraw luźne kable.
• Radioodtwarzacz samochodowy jest przeznaczony do pracy z ujemnym uziemieniem. Sprawdź, czy samochód jest wyposażony w tego typu instalację elektryczną.
• Podłącz radioodtwarzacz samochodowy zgodnie ze schematem połączeń, w przeciwnym razie nie będzie działał prawidłowo i może ulec uszkodzeniu.
• Upewnij się, że głośniki zostały prawidłowo podłączone, w przeciwnym razie możesz uszkodzić zarówno głośniki, jak i ampżywsze
• Unikać kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.

Import: Armare SA ul Grzybowska 87, Warszawa, Polska

Zaprojektowany przez firmę Vordon w Europie, wyprodukowany w Chinach

3.07.2024, 10:24

Instrukcja obsługi radia samochodowego VORDON HT-175BT

Urządzeń elektrycznych i elektronicznych oraz baterii i akumulatorów nie wolno mieszać z innymi odpadami domowymi. Wskazuje na to symbol przekreślonego koszyka na opakowaniu. Zużyty sprzęt elektryczny i elektroniczny oraz baterie i akumulatory należy oddać do lokalnych punktów selektywnej zbiórki odpadów lub do sprzedawcy, a o szczegóły pytać w swojej gminie. Sprzęt elektryczny i elektroniczny oraz baterie i akumulatory mogą zawierać niebezpieczne substancje, mieszaniny i komponenty szkodliwe dla środowiska i zdrowia ludzi. Niewłaściwe obchodzenie się z nimi lub ich uszkodzenie może prowadzić do uszczerbku na zdrowiu lub zanieczyszczenia środowiska podczas dalszej utylizacji lub recyklingu sprzętu.

CE

Armare SA niniejszym oświadcza, że urządzenie Vordon jest zgodne z Dyrektywą Europejską RE 2014/53/UE. Pełny tekst Deklaracji zgodności dostępny jest pod następującym adresem internetowym: www.vordon.pl/deklaracje
