XS-AW8 - Głośnik samochodowy SONY - Bezpłatna instrukcja obsługi

Typ produktu	Subwoofer samochodowy
Marka	Sony
Model	XS-AW8
Rozmiar woofera	20 cm (8 cali) stożkowy
Moc maksymalna	160 W (przy 14,4 V)
Moc znamionowa (RMS)	75 W (przy 14,4 V)
Zasilanie	12 V DC (masa ujemna)
Prąd znamionowy	8 A
Bezpiecznik	15 A, typu nożowego
Wejścia	RCA (CH1/CH2) i wejście wysokopoziomowe (poprzez złącze POWER/HIGH LEVEL INPUT)
Regulacje	Filtr dolnoprzepustowy (50-150 Hz), przełącznik fazy (NORMALNA/ODWRÓCONA), zdalna regulacja wzmocnienia
Wymiary przybliżone (subwoofer)	Średnica 200 mm, głębokość 150 mm
Waga przybliżona	3 kg
Materiał obudowy	Wysokosatywny odlew aluminiowy
Wskaźnik zasilania	Zielona dioda LED (POWER)
Akcesoria w zestawie	Przewody zasilające, uchwyty montażowe, śruby, zdalny regulator wzmocnienia, taśma dwustronna
Konserwacja	Wymienić bezpiecznik na taki sam (15 A)
Bezpieczeństwo	Zainstalować w miejscu niezakłócającym prowadzenia pojazdu; podłączyć przewód masowy do ramy; używać przewodów o przekroju co najmniej 14 AWG
Kraj produkcji	Tajlandia

Często zadawane pytania - XS-AW8 SONY

Jaka jest moc subwoofera Sony XS-AW8?

Moc maksymalna wynosi 160 W, a moc znamionowa (RMS) wynosi 75 W przy 14,4 V.

Jak podłączyć subwoofer do systemu audio w samochodzie?

Można go podłączyć przez wejście RCA (złącza CH1/CH2) lub przez wejście wysokopoziomowe za pomocą dostarczonych przewodów zasilających. W przypadku wejścia wysokopoziomowego podłączyć przewody do złącza POWER/HIGH LEVEL INPUT.

Co zrobić, gdy wskaźnik POWER nie świeci?

Sprawdzić bezpiecznik (15 A) i wymienić go, jeśli jest przepalony. Upewnić się, że przewód masowy jest solidnie podłączony do metalowego punktu ramy. Upewnić się, że napięcie akumulatora wynosi od 10,5 V do 16 V, a przewód zdalnego włączania otrzymuje napięcie.

Czy można używać subwoofera z systemem audio bez wyjścia zdalnego?

Tak, jeśli używa się połączenia wysokopoziomowego, subwoofer włącza się automatycznie po wykryciu sygnału audio. Funkcja ta nie jest jednak gwarantowana dla wszystkich systemów.

Jakie regulacje są dostępne w subwooferze?

Subwoofer wyposażony jest w regulowany filtr dolnoprzepustowy (50-150 Hz), przełącznik fazy (NORMALNA/ODWRÓCONA) oraz zdalny regulator wzmocnienia głośności.

Jak zamontować zdalny regulator wzmocnienia?

Można go zamontować za pomocą uchwytu montażowego (dołączone śruby) lub taśmy dwustronnej w zestawie. Wybrać płaskie miejsce, które nie przeszkadza w prowadzeniu pojazdu.

Jakie są przybliżone wymiary subwoofera?

Subwoofer ma średnicę około 200 mm (8 cali) i głębokość około 150 mm. Waga wynosi około 3 kg.

Jak wymienić bezpiecznik?

Używać wyłącznie bezpiecznika 15 A tego samego typu. Jeśli po wymianie znów się przepali, skontaktować się z dealerem Sony.

Co zrobić, gdy słychać zakłócenia z alternatora?

Trzymać przewody zasilające z dala od przewodów RCA lub wejścia wysokopoziomowego. Sprawdzić, czy przewód masowy jest solidnie podłączony.

Dźwięk subwoofera jest zbyt cichy, co zrobić?

Zwiększyć głośność systemu audio samochodu i/lub zdalnego regulatora wzmocnienia. Sprawdzić również ustawienie filtra dolnoprzepustowego i fazy.

INSTRUKCJA OBSŁUGI XS-AW8 SONY

Dla własnego bezpieczeństwa należy zainstalować to urządzenie w takim miejscu montażu, które nie będzie kolidować z żadnymi czynnościami wykonywanymi podczas prowadzenia pojazdu. Szczegółowe informacje w rozdziale „Podłączanie i instalacja” (strona 5).

Wyprodukowano w Tajlandii

Tabliczka znamionowa wskazująca napięcie robocze itp. znajduje się na spodzie subwoofera.

Oznakowanie CE jest ważne tylko dla tych krajów, w których jest ono prawnie egzekwowane, głównie w krajach EOG (Europejski Obszar Gospodarczy) i w Szwajcarii.

Uwaga dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń, które zostały wprowadzone do sprzedaży w krajach stosujących dyrektywy Unii Europejskiej

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation. Importer w UE: Sony Europe B.V. Zapytania do importera w UE i zapytania dotyczące zgodności produktu w Europie należy kierować do autoryzowanego przedstawiciela producenta, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Pozbywanie się zużytych baterii i zużytego sprzętu elektrycznego i elektronicznego (stosowane w krajach Unii Europejskiej i w pozostałych krajach mających

własne systemy zbiórki)

Ten symbol umieszczony na produkcie, baterii lub na opakowaniu oznacza, że ani produkt, ani bateria nie mogą być ona traktowane jako odpad komunalny. W przypadku niektórych rodzajów baterii symbol ten może być stosowany w kombinacji z symbolem chemicznym. Symbol chemiczny ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,004% ołowiu. Odpowiednie zagospodarowanie zużytego sprzętu i zużytych baterii zapobiega potencjalnym zagrożeniom dla środowiska i zdrowia ludzi, do których mogłoby dojść w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling materiałów pomaga chronić zasoby naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do

odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do odpowiedniego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiono produkt lub baterię.

W przypadku pytań lub problemów dotyczących urządzenia, których nie omówiono w tej instrukcji, należy z najbliższym sprzedawcą produktów firmy Sony.

Cechy charakterystyczne

• Łatwa instalacja
- Subwoofer 20 cm
- Moc wyjściowa 160 W (maks.)/75 W (RMS) przy napięciu zasilania 14,4 V
- Zastosowanie aluminiowego odlewu o wysokiej sztywności

Spis treści

Cechy charakterystyczne 2

Przewodnik dotyczący części i elementów sterujących

Subwoofer 4

Zdalny kontroler wzmocnienia 4

Podłączanie i instalacja

Części do podłączenia i instalacji ..... 5

Połączenia.... 5

Instalacja.... 9

Dodatkowe informacje

Środki ostrożności 11

Konserwacja 11

Dane techniczne 11

Rozwiązywanie problemów .....12

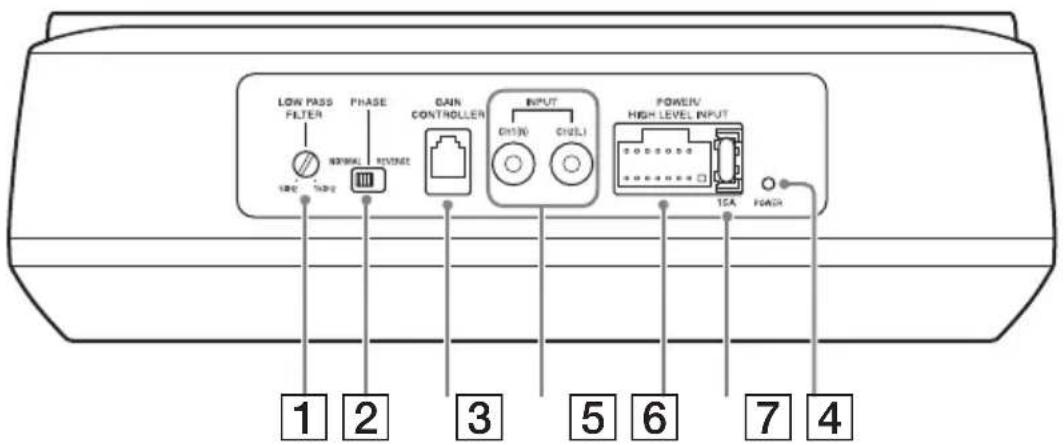

Przewodnik dotyczący części i elementów sterujących

Subwoofer

1 Regulator LOW PASS FILTER (filtr LP)

Reguluje częstotliwość zwrotnicy (50 Hz - 150 Hz).

2 Wybór PHASE (NORMAL/REVERSE)

Wybiera fazę odtwarzanego dźwięku w celu dopasowania do systemu audio.

3 Złącze GAIN CONTROLLER

Złącze do zdalnego kontrolera wzmocnienia (strona 4).

4 INPUT CH1(R)/CH2(L) (gniazdo typu RCA)

Złącze wejściowe do przewodu typu RCA kanału prawego (R) i lewego (L).

5 Złącze POWER/HIGH LEVEL INPUT

Złącze do podłączania przewodów zasilania (strona 6) i wejścia wysokiego poziomu (strona 7).

6 Uchwyt bezpiecznika (15A)

Podczas wymiany bezpiecznika należy użyć bezpiecznika 15 A.

7 Wskaźnik POWER

Świeci na zielono po włączeniu subwoofera.

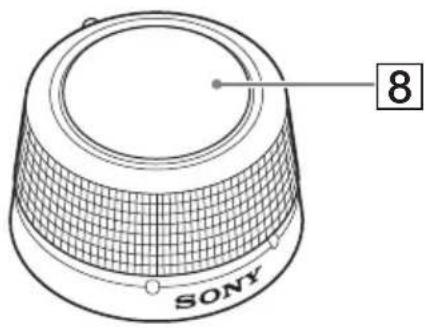

Zdalny kontroler wzmocnienia

Zdalnego kontrolera wzmocnienia można użyć do regulacji głośności (wzmocnienia) subwoofera.

8 Pokrętło sterowania głośnością

Obróć pokrętło w prawo, aby zwiększyć głośność (wzmocnienie).

Obróć pokrętło w lewo, aby zmniejszyć głośność (wzmocnienie).

PRZESTROGA

Nadmierne wzmocnienie sygnału wejściowego może powodować zniekształcenie dźwięku odtwarzanego przez subwoofer. Nie należy nadmiernie zwiększać poziomu wzmocnienia na zdalnym kontrolerze wzmocnienia.

Dźwięk odtwarzany przez subwoofer może również ulec zniekształceniu, jeśli głośność samochodowego zestawu audio zostanie ustawiona zbyt wysoko.

Podłączanie i instalacja

Części do podłączenia i instalacji

① Przewody zasilające (1) ② Wspornik montażowy (4)

③ Śruba mocująca (5 × 8 mm) (4)

④ Śruba montażowa (5 × 20 mm) (4)

⑤ Wspornik montażowy (1)

⑥ Śruba mocująca (2 × 5 mm) (2)

⑦ Śruba montażowa (3 × 12 mm) (2)

⑧ Taśma dwustronna (1)

Ta lista części nie obejmuje całej zawartości opakowania.

Połączenia

Przed wykonaniem jakichkolwiek podłączeń należy uważnie przeczytać wszystkie procedury dotyczące podłączania.

Połączenia zasilające

- Urządzenie zaprojektowano do pracy tylko przy zasilaniu 12 V DC z minusem na masie.

- Nie należy używać subwoofera przy słabym akumulatorze, ponieważ subwoofer wymaga dobrego zasilania w celu uzyskania optymalnej wydajności.

- Przed podłączeniem urządzenia należy odłączyć uziemienie akumulatora samochodu w celu uniknięcia spięcia.

- Przewód zasilający +12 V należy podłączyć dopiero po podłączeniu wszystkich innych przewodów.

- Jeśli samochód ma wbudowany system komputerowy do takich celów, jak nawigacja, odłączenie przewodu uziemienia od akumulatora samochodowego może uszkodzić pamięć komputera. Należy pozostawić przewód uziemienia podłączony i podłączyć to urządzenie do przewodu zasilającego +12 V dopiero po podłączeniu wszystkich innych przewodów, aby zapobiec zwarciom.

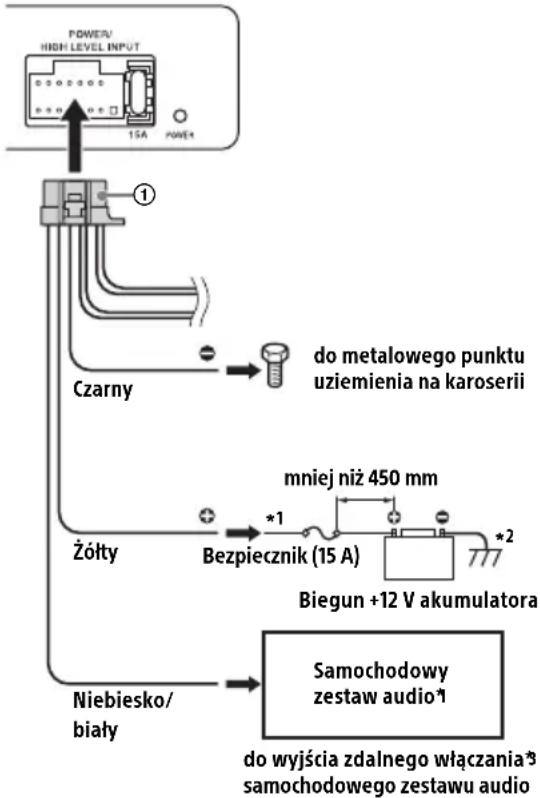

Wykonywanie połączeń zasilających

Podłączyć przewody zasilające ① do złącza POWER/HIGH LEVEL INPUT w subwooferze.

Przewód uziemienia

• Przewód uziemienia (GND) to czarny przewód.
• Należy upewnić się, że przewód uziemienia został starannie podłączony do nieosłoniętego metalowego punktu uziemienia na karoserii samochodu. Luźne połączenie może spowodować nieprawidłowe działanie urządzenia.
• Przy pełnym zasilaniu przez zestaw przepływa prąd o natężeniu zbliżonym do 15 A. Dlatego należy upewnić się, że przewody, które mają być podłączone do przewodu uziemienia tego urządzenia mają średnicę przynajmniej rozmiaru 14 (AWG-14) lub powierzchnię przekroju większą niż 2 mm².

Przedłużacz akumulatora

• Przedłużacz akumulatora (BATTERY) to żółty przewód.
• Przedłużacz akumulatora należy podłączyć do przewodu zasilającego akumulatora +12 V z podłączonym bezpiecznikiem 15 A.
• Przy pełnym zasilaniu przez zestaw przepływa prąd o natężeniu zbliżonym do 15 A. Dlatego należy upewnić się, że przewody, które mają być podłączone do przedłużacza akumulatora tego urządzenia mają średnicę przynajmniej rozmiaru 14 (AWG-14) do akumulatora lub powierzchnię przekroju większą niż 2 mm².
• Na wszystkich przewodach zasilających podłączonych do dodatniego zacisku akumulatora należy umieścić bezpieczniki w odległości nie większej niż 450 mm od zacisku akumulatora, przed przejściem przewodu przez jakikolwiek metalowy element.
• Należy upewnić się, że przewody łączące akumulator samochodowy z metalowym punktem uziemienia na karoserii samochodu mają powierzchnię przekroju co najmniej równą przewodowi zasilania +12 V podłączonemu z akumulatora do subwoofera.
• Jeśli wartość znamionowa bezpiecznika zastosowanego na przewodzie zasilającym +12 V akumulatora samochodowego jest mniejsza niż 15 A (np. 10 A), należy podłączyć do układu samochodowego z bezpiecznikiem o wartości przynajmniej 15 A lub podłączyć przedłużacz akumulatora bezpośrednio do bieguna dodatniego akumulatora samochodowego, aby uniknąć zwarć.

Przewód zdalnego włączania

• Przewód zdalnego włączania (REMOTE TURN-ON) to niebiesko/biały przewód.

• Należy upewnić się, że przewód zdalnego włączania został podłączony do wyjścia zdalnego włączania samochodowego zestawu audio.

• Jeśli samochodowy zestaw audio nie ma wyjścia zdalnego włączania, należy podłączyć przewód zdalnego włączania do zasilania ACC samochodu. Zasilanie zostanie doprowadzone do tego przewodu, gdy stacyjka samochodu zostanie ustawiona w pozycji ACC.

• Dzięki podłączeniu wejścia wysokiego poziomu (strona 7) subwoofer można również włączyć bez potrzeby zdalnego włączania. Nie ma gwarancji, że funkcja ta będzie dostępna w przypadku samochodowego zestawu audio.

*1 Brak w zestawie
*2 Uziemienie do karoserii.
*3 W przypadku samochodowego zestawu audio bez wyjścia zdalnego włączania należy podłączyć do zasilania ACC samochodu.

Podłączanie systemu

Poniżej przedstawiono podłączenia systemu zwykle używane do podłączania subwoofera do samochodowego zestawu audio. Więcej informacji na temat podłączania systemu z posiadanym samochodowym zestawem audio znajduje się w instrukcji obsługi dostarczonej z samochodowym zestawem audio.

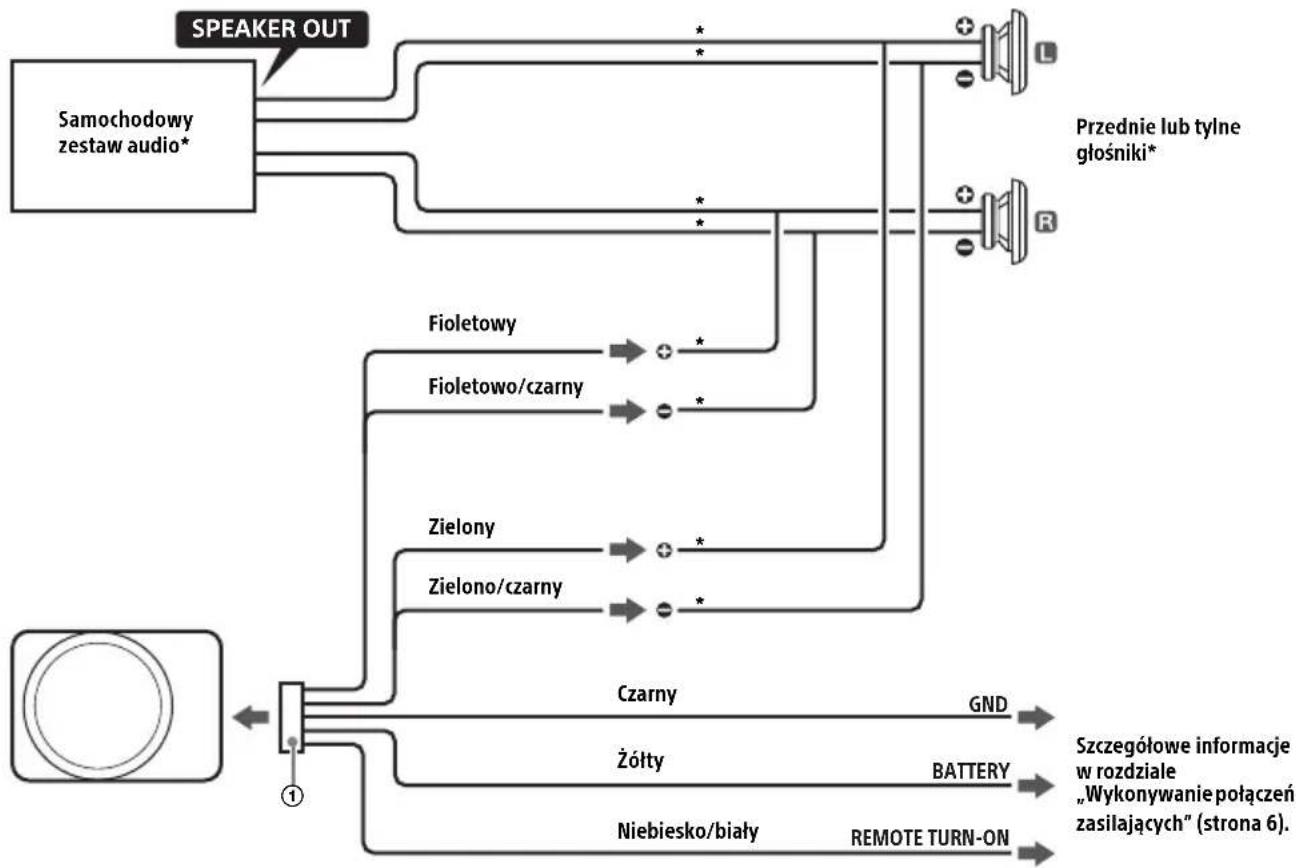

A Połączenie wejścia wysokiego poziomu

W przypadku podłączania do samochodowego zestawu audio wyposażonego tylko w wyjście głośnikowe, należy podłączyć poprzez złącze POWER/HIGH LEVEL INPUT subwoofera za pomocą przewodów zasilających ①.

* Brak w zestawie

Uwagi

• Nie należy podłączać zacisku ⊖ zestawu głośnikowego do karoserii samochodu ani zacisku ⊖ prawego głośnika do zacisku lewego głośnika.
• Podczas instalowania przewodów wejściowych należy trzymać je z dala od żółtego przewodu zasilającego. Poprowadzenie ich w pobliżu siebie może doprowadzić do powstania zakłóceń.
• W przypadku podłączenia wejścia wysokiego poziomu subwoofer działa automatycznie po otrzymaniu sygnału audio i wyłącza się automatycznie, jeśli przez 30 sekund nie będzie sygnału. Nie ma gwarancji, że funkcja ta będzie dostępna w przypadku samochodowego zestawu audio.

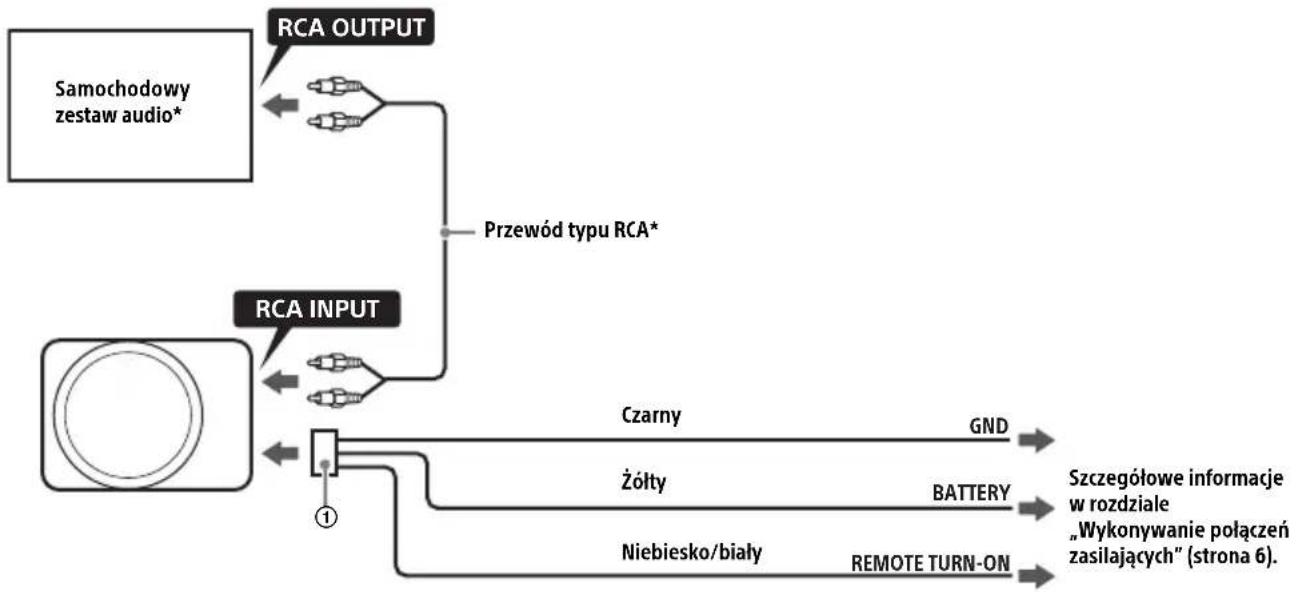

B Połączenie wejścia RCA

Podczas podłączania do samochodowego zestawu audio wyposażonego w zaciski wyjściowe RCA, należy podłączyć przez złącze INPUT CH1(R)/CH2(L) subwoofera za pomocą przewodu typu RCA (brak w zestawie).

*Brak w zestawie

Uwagi

• W celu podłączenia wejścia RCA należy podłączyć żółty przewód zasilający jak najbliżej akumulatora samochodowego.
• Podczas instalowania przewodów wejściowych należy trzymać je z dala od żółtego przewodu zasilającego. Poprowadzenie ich w pobliżu siebie może doprowadzić do powstania zakłóceń.
• Należy pamiętać o zabezpieczeniu wszystkich luźnych, niepodłączonych przewodów taśmą elektryczną.
• Jeśli występują zakłócenia, należy podłączyć subwoofer do złącza wejścia wysokiego poziomu [A].

Podłączanie zdalnego kontrolera wzmocnienia

Należy podłączyć przewód zdalnego kontrolera wzmocnienia do złącza GAIN CONTROLLER w subwooferze (strona 4).

Instalacja

• Dla własnego bezpieczeństwa należy wybrać takie miejsce montażu, które nie będzie kolidować z żadnymi czynnościami wykonywanymi podczas prowadzenia pojazdu.
• Należy używać wyłącznie dostarczonego sprzętu montażowego, aby instalacja była pomyślna.
• Przed wywierceniem otworów pod instalację należy upewnić się, że na podłodze nic nie leży i należy uważać, aby nie uszkodzić żadnej rury lub okablowania.

Instalowanie subwoofera

• Subwoofer należy zainstalować w kabinie samochodu, aby zapewnić optymalne wrażenia dźwiękowe.
• Subwoofer należy zamontować tak, aby nie kolidował z żadnymi częściami samochodu (takimi jak akumulator samochodowy).
• Nie należy instalować subwoofera w pobliżu nagrzewnicy, w miejscach narażonych na bezpośrednie działanie promieni słonecznych, pod dywanikiem podłogowym lub w miejscach o wysokiej temperaturze.
• Należy unikać instalowania subwoofera w miejscach narażonych na kurz, brud lub nadmierne wibracje.
• Należy upewnić się, że przewody nie zostaną przyszczypnięte pod śrubą ani pochwycone przez ruchome części (np. stelaż fotela).

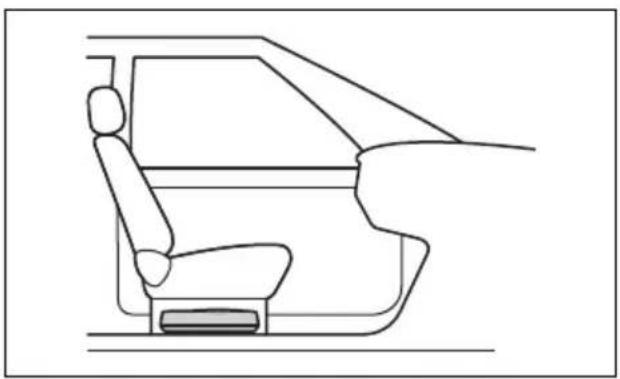

Przykład montażu

Jeśli miejsce montażu pokazane w przykładzie montażu nie jest odpowiednie dla posiadanego samochodu, należy wybrać inne miejsce montażu subwoofera.

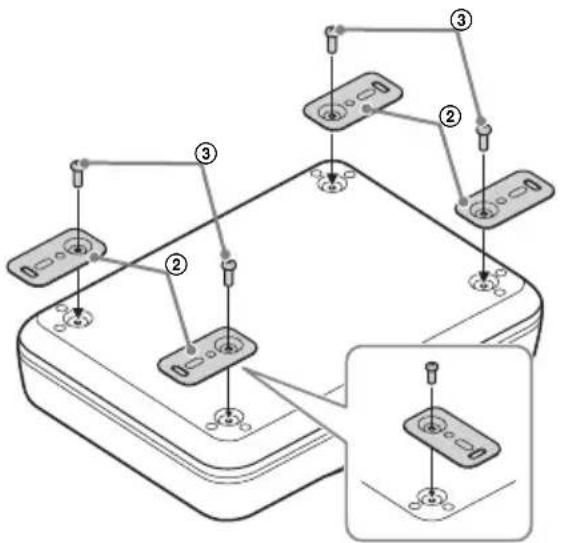

1 Przymocować wsporniki montażowe ② do subwoofera za pomocą śrub mocujących ③. Wsporniki montażowe ② można przymocować poziomo lub pionowo, stosownie do potrzeb.

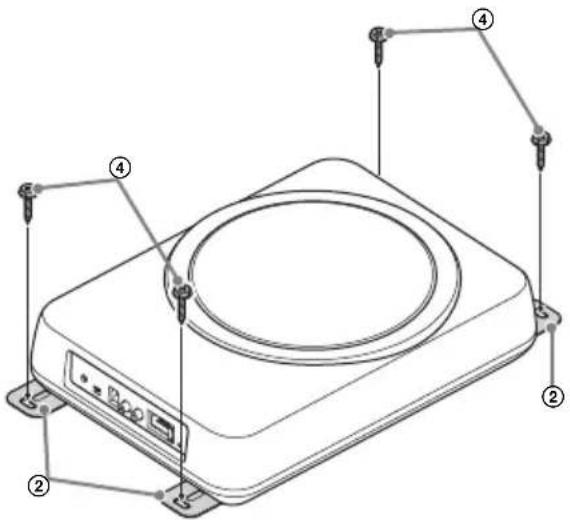

2 Subwoofer należy zamontować w wybranym miejscu montażu za pomocą śrub montażowych ④.

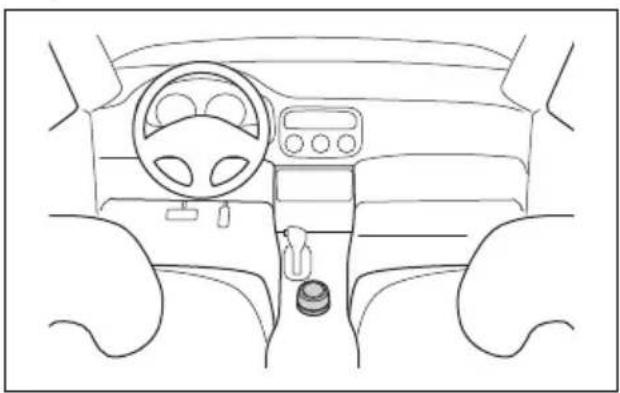

Instalowanie zdalnego kontrolera wzmocnienia

• Nie należy instalować zdalnego kontrolera wzmocnienia w pobliżu nagrzewnicy, w miejscach narażonych na bezpośrednie działanie promieni słonecznych, pod dywanikiem podłogowym lub w miejscach o wysokiej temperaturze.
• Należy unikać instalowania zdalnego kontrolera wzmocnienia w obszarach narażonych na kurz, brud lub wilgoć.
• Zdalny kontroler wzmocnienia należy instalować w miejscu, w którym:
  – Powierzchnia jest płaska.
• Kontroler nie zakłóca ruchów kierowcy.
• Kontroler nie utrudnia działań kierownicy, zmiany biegów ani obsługi pedału hamulca.

Przykład montażu

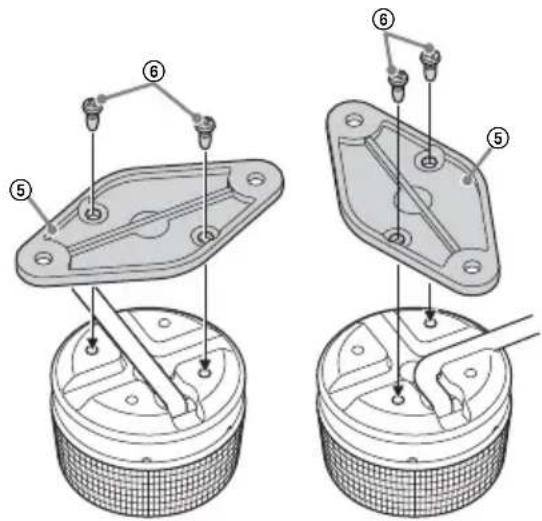

Instalowanie za pomocą wspornika montażowego

1 Przymocować wspornik montażowy ⑤ do zdalnego kontrolera wzmocnienia za pomocą śrub mocujących ⑥.

Wspornik montażowy ⑤ można przymocować poziomo lub pionowo, stosownie do potrzeb.

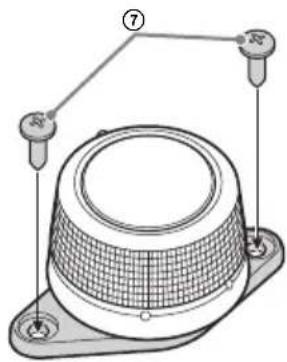

2 Zdalny kontroler wzmocnienia należy zamontować w wybranym miejscu montażu za pomocą śrub montażowych ⑦.

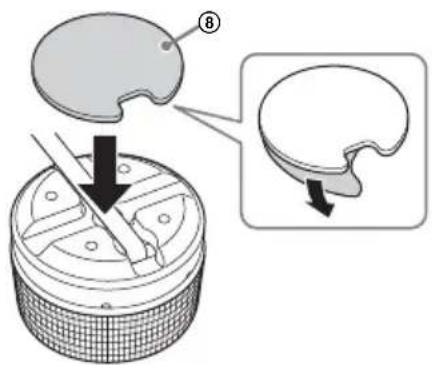

Instalowanie za pomocą taśmy dwustronnej

1 Nałożyć taśmę dwustronną ⑧ na podstawę zdalnego kontrolera wzmocnienia.

Dopasować krzywiznę taśmy dwustronnej ⑧ do krzywizny zdalnego kontrolera wzmocnienia, tak jak pokazano poniżej.

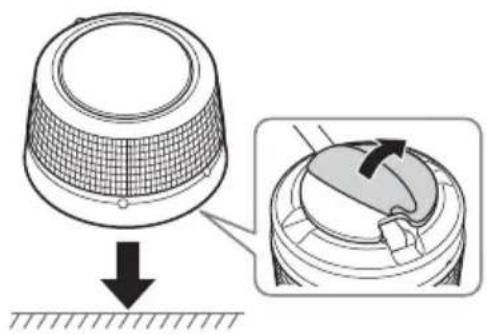

2 Zamontować zdalny kontroler wzmocnienia na płaskiej powierzchni.

Wyczyścić powierzchnię wybranego miejsca montażu suchą ściereczką przed nałożeniem taśmy dwustronnej ⑧.

Dodatkowe informacje

Środki ostrożności

• Jeśli samochód zostanie zaparkowany w miejscu narażonym na bezpośrednie działanie promieni słonecznych, a we wnętrzu samochodu dojdzie do znacznego podniesienia temperatury, przed skorzystaniem z subwoofera należy umożliwiać jego ostygnięcie.
• Ze względów bezpieczeństwa należy utrzymywać głośność subwoofera na umiarkowanym poziomie, który pozwala w wystarczającym stopniu słyszeć odgłosy ruchu ulicznego na zewnątrz pojazdu.
• Nie należy rozpryskiwać cieczy na subwoofer.

W przypadku pytań lub problemów dotyczących urządzenia, których nie omówiono w tej instrukcji obsługi należy skontaktować się z najbliższym sprzedawcą produktów firmy Sony.

Konserwacja

Wymiana bezpiecznika

Przy wymianie bezpiecznika należy użyć bezpiecznika o odpowiedniej liczbie amperów, która została podana na oryginalnym bezpieczniku. Jeśli bezpiecznik przepali się, należy sprawdzić połączenie zasilania i wymienić bezpiecznik. Jeśli bezpiecznik ponownie przepali się po wymianie, może to oznaczać awarię wewnętrzną. W takim przypadku należy skontaktować się z najbliższym sprzedawcą produktów firmy Sony.

Ostrzeżenie

Nie wolno używać bezpiecznika o liczbie amperów przekraczającej wartość określoną dla bezpiecznika dostarczonego z subwooferem, ponieważ może to spowodować uszkodzenie urządzenia.

Dane techniczne

Sekcja głośników

Głośnik niskotonowy: 20 cm, stożkowy

Sekcja wzmacniacza

Maksymalna moc wyjściowa (przy napięciu zasilania 14,4 V): 160 W
Znamionowa moc wyjściowa (przy napięciu zasilania 14,4 V): 75 W (RMS)
Wymagania dotyczące zasilania: Akumulator samochodowy 12 V DC (minus na masie)
Prąd znamionowy: 8 A

Ogólne

Wymiary:

Ok. 4,9 kg dla subwoofera

Zawartość opakowania:

Subwoofer (1)

Zdalny kontroler wzmocnienia (1)

Części do podłączenia i instalacji (1 zestaw)

Projekt i dane techniczne mogą ulec zmianie bez powiadomienia.

Rozwiązywanie problemów

Poniższa lista kontrolna ułatwii rozwiązanie większości problemów, które mogą wystąpić podczas obsługi urządzenia. Przed zapoznaniem się z poniższą listą kontrolną należy zapoznać się z procedurami dotyczącymi podłączania i obsługi urządzenia.

Wskaźnik POWER nie świeci się.

→ Przepalił się bezpiecznik.
– Należy wymienić przewód z bezpiecznikiem na nowy.
→ Przewód uziemienia nie jest poprawnie podłączony.
– Przewód uziemienia należy starannie podłączyć do nieosłoniętego metalowego punktu uziemienia na karoserii samochodu.
→ Napięcie doprowadzane do przewodu zdalnego włączania (REMOTE TURN-ON) jest za niskie.
– Włącz samochodowy zestaw audio, jeśli nie jest włączony.
– Jeśli w systemie zainstalowano zbyt wiele wzmacniaczy, należy użyć przekaźnika.
→ Należy upewnić się, że napięcie akumulatora mieści się w zakresie 10,5 V – 16 V.

Z alternatora słychać hałas.

→ Przedłużacz akumulatora jest zainstalowany zbyt blisko przewodów styków RCA lub przewodów wejścia wysokiego poziomu.
– Należy trzymać przedłużacz z dala od przewodów.
→ Przewód uziemienia nie jest poprawnie podłączony.
– Przewód uziemienia należy starannie podłączyć do nieosłoniętego metalowego punktu uziemienia na karoserii samochodu.

Dźwięk z subwoofera jest zbyt cichy.

→ Głośność samochodowego zestawu audio i/lub subwoofera jest zbyt niska.
– Należy zwiększyć głośność subwoofera i/lub samochodowego zestawu audio.

Brak dźwięku.

→ Przełącznik wyboru PHASE nie jest prawidłowo ustawiony (tzn. został ustawiony w pozycji pomiędzy ustawieniami).
– Należy prawidłowo ustawić przełącznik na subwooferze w dowolnym położeniu NORMAL lub REVERSE.
→ Głośność samochodowego zestawu audio i/lub subwoofera została ustawiona na minimum.
– Należy zwiększyć głośność subwoofera i/lub samochodowego zestawu audio.
→ Subwoofer nie jest prawidłowo podłączony.
– Należy upewnić się, że wszystkie podłączenia subwoofera zostały wykonane poprawnie.

Jeśli te rozwiązania nie pomogą poprawić sytuacji, należy skonsultować się z najbliższym sprzedawcą produktów firmy Sony.

Witryna internetowa obsługi klienta

W przypadku pytań lub w celu uzyskania najnowszych informacje na temat pomocy technicznej dla tego produktu, odwiedź poniższą witrynę internetową:

Zarejestruj swój produkt online pod adresem:

https://www.sony.eu/mysony
