Typ produktu	Wiertarka akumulatorowa
Marka	Meec Tools
Model	001-062
Napięcie akumulatora	18V
Pojemność akumulatora	2,0 Ah (typowa)
Typ uchwytu	Bezkluczowy 10 mm (3/8 cala)
Maksymalny moment obrotowy	30 Nm
Prędkość obrotowa bez obciążenia	0-1350 obr/min (zmienna)
Wydajność wiercenia (stal)	10 mm
Wydajność wiercenia (drewno)	25 mm
Waga (z akumulatorem)	1,5 kg
Wymiary (dł. x wys.)	200 x 200 mm (ok.)
Źródło zasilania	Akumulator litowo-jonowy
Czas ładowania	1 godzina (ok.)
Funkcje	Spust regulacji prędkości, przód/tył, światło LED, klips do paska
Dołączone akcesoria	Akumulator, ładowarka, bity wkrętakowe, futerał
Funkcje bezpieczeństwa	Hamulec elektryczny, przycisk blokady, ochrona przed przeciążeniem
Konserwacja	Czyść suchą szmatką, utrzymuj otwory wentylacyjne w czystości
Dostępność części zamiennych	Akumulator, ładowarka, uchwyt, szczotki (jeśli dotyczy)
Gwarancja	2 lata (typowa)

Często zadawane pytania - 001-062 Meec Tools

Jaki typ akumulatora stosuje wiertarka Meec Tools 001-062?

Używa akumulatora litowo-jonowego 18 V o pojemności typowo 2,0 Ah. Akumulator jest wymienny z innymi narzędziami Meec Tools 18 V.

Jak wymienić wiertło?

Wiertarka posiada bezkluczowy uchwyt. Obracaj tuleję uchwytu w lewo, aby otworzyć, włóż wiertło i dokręć ręcznie w prawo. Upewnij się, że jest pewnie zamocowane przed użyciem.

Jaka jest maksymalna wydajność wiercenia?

W drewnie do 25 mm; w stali do 10 mm. Używaj odpowiednich wierteł i ustawień prędkości.

Ile czasu zajmuje ładowanie akumulatora?

Czas ładowania wynosi około 1 godziny przy użyciu dołączonej ładowarki. Nie przeładowuj.

Czy mogę używać wiertarki do wkręcania?

Tak, posiada regulację prędkości i momentu obrotowego. Użyj sprzęgła, aby dostosować moment obrotowy do wkręcania bez uszkadzania gwintu.

Jak aktywować funkcję przód/tył?

Znajduje się przełącznik nad spustem. Przesuń go w lewo, aby uzyskać obrót w przód (wiercenie), a w prawo, aby uzyskać obrót w tył (wyjmowanie śrub). Przed przełączeniem upewnij się, że wiertarka jest zatrzymana.

Co zrobić, jeśli wiertarka przestaje działać?

Sprawdź naładowanie akumulatora i połączenia. W przypadku przeciążenia mogła zadziałać ochrona termiczna; pozwól jej ostygnąć. Jeśli problem nie ustępuje, skontaktuj się z obsługą klienta.

Czy mogę używać akumulatorów innych marek?

Nie, używaj wyłącznie akumulatorów Meec Tools 18 V, aby uniknąć uszkodzeń i zapewnić bezpieczeństwo.

Jak czyścić i konserwować wiertarkę?

Przetrzyj suchą szmatką; nie używaj wody. Utrzymuj otwory wentylacyjne drożne. Okresowo sprawdzaj uchwyt pod kątem zanieczyszczeń.

Czy wiertarka jest kompatybilna z lampą roboczą?

Posiada wbudowane światło LED, które włącza się po naciśnięciu spustu. Brak dodatkowego mocowania lampy.

INSTRUKCJA OBSŁUGI 001-062 Meec Tools

Instrukcja obsługi wiertarki udarowej 1500 W

PL Instrukcja obsługi w oryginale

Miejsce pracy 20
Bezpieczeństwo elektryczne 20

Bezpieczeństwo osobiste 20

Obsługa i pielęgnacja elektronarzędzia 21

Serwis 21

Szczególne przepisy bezpieczeństwa 21

DANE TECHNICZNE 22

OPIS 22

OBSŁUGA 23

Zakres użytkowania 23

Rozłączenie przy przeciążeniu 23

Przełącznik trybu pracy 24

Wiercenie udarowe 24

Wyburzanie 24

Wiercenie 25

Ustawianie dłuta....25

Montaż 25

Uchwyt pomocniczy 26

Ogranicznik głębokości 26

Smarowanie końcówek 26

Wymiana końcówki 26

Montaż końcówek 26

Demontaż końcówek.... 26

KONSERWACJA 27

Wymiana szczotek węglowych 27

ENGLISH 28

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Niewłaściwe użycie lub niestosowanie się do instrukcji bezpieczeństwa mogą być powodem poważnych obrażeń ciała.

ZACHOWAJ NINIEJSZĄ INTRUKCJĘ.

Miejsce pracy

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia obrażeń ciała.
• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów.
• Dzieci i osoby przyglądające się pracy urządzenia powinny przebywać w bezpiecznej odległości. Brak koncentracji może spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

• Wtyczka elektronarzędzia musi pasować do gniazdka sieciowego. Nigdy nie dokonuj żadnych zmian we wtyczce. Nigdy nie używaj przejściówek razem z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i dopasowane gniazdka zmniejszają ryzyko wypadków z udziałem prądu.
• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: rury, grzejniki, kuchenki i lodówki. Ryzyko wypadku zwiększa się, jeśli twoje ciało zostało uziemione.
• Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą zwiększa ryzyko wypadku z udziałem elektryczności.
• Uważaj na kabel. Nigdy nie używaj kabla do przenoszenia, wyciągania elektronarzędzia ani do wyjmowania wtyczki z gniazda. Chroń kabel przed wysokimi temperaturami, olejami, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone lub wadliwe kable zwiększają ryzyko wypadku z udziałem elektryczności.
• Jeżeli korzystasz z narzędzia na wolnym powietrzu, musisz posługiwać się przedłużaczami, które są przeznaczone do użytku zewnętrznego. Kabel przeznaczony do użytku zewnętrznego zmniejsza ryzyko wypadku z udziałem elektryczności.

Bezpieczeństwo osobiste

• Zachowuj czujność. Podczas pracy z elektronarzędziem zachowuj przez cały czas ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną poważnych obrażeń ciała.
• Używaj wyposażenia ochronnego. Noś zawsze okulary ochronne i środki ochrony słuchu. Takie środki ochrony indywidualnej jak: maski przeciwpyłowe, obuwie antypoślizgowe oraz kask ochronny stosowane w zależności od rodzaju elektronarzędzia oraz sposobu posługiwania się nim, zmniejszają ryzyko odniesienia obrażeń ciała.
• Unikaj niezamierzonego uruchomienia urządzenia. Przed podłączeniem kabla zasilającego do gniazdka upewnij się, czy przełącznik jest ustawiony w pozycji wyłączonej. Ryzyko wypadku jest duże przy przenoszeniu elektronarzędzia z palcem na przełączniku lub podłączaniu narzędzia do prądu przy przełączniku w pozycji włączonej.
• Usuń klucze nastawcze i pozostałe narzędzia przed włączeniem urządzenia Klucz lub pozostałe narzędzia pozostawione na obracającej się części elektronarzędzia mogą spowodować obrażenia ciała.
• Nie pochylaj się zbytnio do przodu. Utrzymuj przez cały czas stabilną postawę, aby nie stracić równowagi w jakiejś pozycji roboczej. Dzięki temu możesz w nieoczekiwanych sytuacjach lepiej kontrolować elektronarzędzie.
• Noś odpowiednią odzież. Nie noś lużnych ubrań ani bizuterii. Trzymaj włosy, ubranie i rękawice z daleka od ruchomych części urządzenia. Luźne ubrania, ozdoby i długie włosy mogą zostać wciągnięte przez ruchome części.
• Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy sprzęt ten podłączyć i w należyty sposób z niego korzystać. Takie urządzenia minimalizują ryzyko powstawania problemów spowodowanych zapyleniem.

Obsługa i pielęgnacja elektronarzędzia

• Nie przeciążaj elektronarzędzia. Używaj elektronarzędzi odpowiednich do zaplanowanych prac. Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.
• Nie używaj urządzenia z uszkodzonym przełącznikiem. Elektronarzędzia, które nie dają się włączyć lub wyłączyć są niebezpieczne i wymagają naprawy.
• Przed wyregulowaniem urządzenia, wymianą akcesoriów lub odłożeniem elektronarzędzia wyciągnij kabel z gniazda. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia urządzenia.
• Przechowuj urządzenia, z których nie korzystasz, w miejscu niedostępnym dla dzieci i osób nieupoważnionych. Elektronarzędzie przechowuj poza zasięgiem dzieci i nie pozwól używać go osobom, które nie znają danego narzędzia lub też nie zapoznały się z niniejszymi zaleceniami bezpiecznego posługiwania się nim. Elektronarzędzia w rękach osób niedoświadczonych mogą być niebezpieczne.
• Konserwuj elektronarzędzie. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód. Sprawdź, czy wszystkie części są zamontowane we właściwy sposób i czy nie są uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. W razie uszkodzenia elektronarzędzie musi być naprawione przed ponownym użyciem. Wiele wypadków jest spowodowanych niedostatecznym poziomem konserwacji elektronarzędzia.
• Utrzymuj ostrza urządzenia w czystości i dbaj, aby były ostre. Narzędzia tnące, o które dbasz w prawidłowy sposób, i które są wystarczająco ostre, rzadziej się zakleszczają i są łatwiejsze w obsłudze.
• Stosuj elektronarzędzia, akcesoria, końcówki itp. w sposób zgodny z niniejszymi zaleceniami, przy uwzględnieniu panujących warunków pracy oraz zadania przewidzianego do wykonania. Zastosowanie elektronarzędzi do innych celów niż te, do których są przeznaczone może być niebezpieczne.

Serwis

Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel serwisowy, stosujący identyczne części zamienne. To gwarantuje bezpieczną pracę elektronarzędzia.

Szczególne przepisy bezpieczeństwa

• Jeśli podczas pracy zachodzi ryzyko kontaktu urządzenia z ukrytymi przewodami elektrycznymi lub własnym kablem, trzymaj elektronarzędzie za izolowane części uchwytu. Zetknięcie z przewodem pod napięciem spowoduje pojawienie się napięcia na metalowych częściach obudowy i porażenie operatora. Nie wierć, nie wkręcaj ani nie wbijaj się w ściany, w których mogą znajdować się ukryte przewody elektryczne. Jeśli nie można uniknąć takich prac, należy wyłączyć objęte obwody od zasilania elektrycznego za pomocą bezpieczników.
• Używaj środków ochrony słuchu podczas długotrwałej pracy z elektronarzędziem. Długotrwałe narażenie na hałas o wysokim natężeniu może prowadzić do uszkodzenia słuchu.
• Używaj wykrywacza metalu, aby upewnić się, czy w miejscu pracy nie przebiegają ukryte przewody gazociągowe lub wodociągowe. Możesz również skontaktować się z lokalnym zakładem energetycznym przed podjęciem pracy. W przypadku natrafienia na przewód gazociągowy może dojść do wybuchu. Kontakt elektronarzędzia z wodą zwiększa ryzyko wypadku z udziałem elektryczności.
• Zawsze korzystaj z rękojeści pomocniczej, aby jak najlepiej zapanować nad siłami reakcji oraz skokami urządzenia. Nigdy nie trzymaj elektronarzędzia w jednej ręce. Sprzęgło przeciążeniowe zaczyna działać przy ruchu reakcji lub skoku.
• Podczas pracy z urządzeniem noś zawsze okulary ochronne lub inne środki ochrony oczu. Używaj maski przeciwpyłowej lub aparatu oddechowego przy pracy w zapylonym środowisku. Okulary ochronne lub środki ochrony oczu chronią twarz i oczy przed drobnymi fragmentami materiału. Pył lub gaz wytwarzane z materiału (np. rur izolowanych azbestem) mogą powodować trudności w oddychaniu.
• Używaj grubych, podszytych rękawic oraz ograniczaj czas pracy. Często odpoczywaj. Drgania wytwarzane przez ruchy wiertarki mogą uszkodzić ręce oraz ramiona.
• Ulokuj kabel w taki sposób, aby nie uszkodziły go obracające się części. Nie zwijaj kabla wokół ramienia czy nadgarstka. Jeżeli kabel wpłącze się w obracające się części urządzenia, możesz utknąć i doznać poważnych obrażeń.

• Ustaw się w taki sposób, abyś nie mógł utknąć pomiędzy urządzeniem a ścianą lub słupem. Jeśli końcówka się zacina, skok urządzenia może spowodować zmiażdżenie.

• Jeśli końcówka utknie w obrabianej powierzchni, musisz natychmiast zwolnić przełącznik, zmienić kierunek obrotów i ostrożnie wcisnąć przełącznik, aby wycofać końcówkę. Przygotuj się na silny moment reakcji. Urządzenie dąży do obrotu w przeciwną stronę niż obrót końcówki. Ta funkcja używana jest wyłącznie jeśli urządzenie wyposażone jest w lewy i prawy obrót.

• Nie stukaj w końcówkę młotkiem, starając się uwolnić utkniętą końcówkę.
• Fragmenty metalu mogą się oderwać i trafić w ciebie lub w osoby postronne. Nie odkładaj nigdy narzędzia, które nie zatrzymało swego ruchu. Nie używaj tępych lub uszkodzonych końcówek ani innych akcesoriów. Utykają one łatwiej w obrabianym materiale.
• Nie dotykaj końcówki gołą dłonią podczas demontażu. Używaj odpowiednich rękawic ochronnych, jeżeli chwytasz za końcówkę lub inne akcesoria. Akcesoria mogą osiągnąć wysokie temperatury po długotrwałym użyciu.
• Nie włączaj urządzenia, niosąc je przy sobie. Obracające się końcówki mogą utknąć w ubraniu i spowodować obrażenia ciała.

OSTRZEŻENIE!

Niektóre rodzaje pyłu powstającego przy szlifowaniu, piłowaniu, wygładzaniu, wiercenu i tym podobnych pracach zawierają związki chemiczne powodujące nowotwory, uszkodzenia płodu lub problemy z płodnością.

Przykłady takich związków chemicznych to:

• ołów z farb zawierających ołów;
• krzemionka krystaliczna pochodząca z cegieł, cementu i innych produktów budowlanych;
• arszenik i chrom pochodzące z chemicznie impregnowanego drewna.

Ryzyko narażenia na te związki chemiczne różni się w zależności od częstotliwości wykonywania tego typu prac. Możesz zmniejszyć stopień narażenia na te związki chemiczne poprzez utrzymanie odpowiedniej wentylacji w pomieszczeniu i używanie stosownego wyposażenia ochronnego, na przykład masek oddechowych filtrujących mikroskopijne fragmenty.

DANE TECHNICZNE

Napięcie znamionowe	230 V ~ 50 Hz
Moc	1500 W
Prędkość obrotowa bez obciążenia	750 obr./min
Częstotliwość udaru	4000 ud./min
Siła udaru	4 J
Klasa ochrony	II
Uchwyt szczękowy	SDS-plus
Wydajność
– beton	32 mm
– stal	13 mm
– drewno	40 mm
Poziom mocy akustycznej LwA	106 dB(A), K = 3 dB
Poziom ciśnienia akustycznego LpA	95 dB(A), K = 3 dB
Drgania	17,7 m/s ^2 , K = 1,5 m/s ^2
Masa	6,3 kg

Używaj okularów ochronnych!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

OSTRZEŻENIE!

Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić użytkownika.

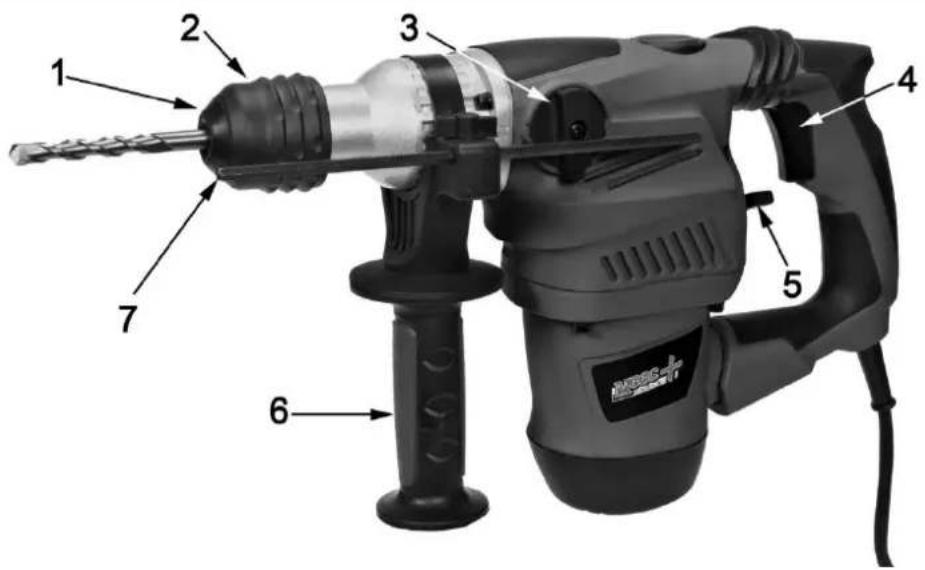

OPIS

1. Ochrona przeciwpyłowa
2. Nasadka uchwytu szczękowego
3. Przełącznik trybu pracy
4. Przełącznik WŁ/WYŁ
5. Przełącznik trybu pracy
6. Uchwyt pomocniczy
7. Ogranicznik głębokości

Pojemnik na pył

Urządzenie przeznaczone jest do wiercenia udarowego w betonie, w cegle i w kamieniu oraz do lżejszych prac wyburzeniowych. Urządzenia można używać również bez funkcji udaru do wiercenia w drewnie, w metalu, w ceramice i w tworzywach sztucznych.

Uruchomienie/zatrzymanie

Przed podłączeniem kabla zasilającego zawsze upewnij się, czy przełącznik może być wciśnięty oraz czy po zwolnieniu powraca do pozycji wyłączonej.

• Włącz urządzenie poprzez wciśnięcie przełącznika (6). Przytrzymaj przełącznik wciśnięty.
• Zwolnij przełącznik, aby wyłączyć urządzenie (6).

Przy niskich temperaturach urządzenie uzyskuje pełną moc dopiero po krótkim czasie pracy.

Możesz pchnąć raz wiertło/dłuto, opierając je o podłoże, aby skrócić czas rozpoczęcia pracy.

Rozłączenie przy przeciążeniu

Jeśli urządzenie się zatnie, wyłączyć się jego wrzeciono. Trzymaj narzędzie w pewnym uchwycie obydwoma rękami i sam przyjmij stabilną pozycję, aby móc panować nad siłą reakcji urządzenia.

Jeśli urządzenie się zatnie, wyłącz je i uwolnij akcesorium. Jeżeli uruchomisz urządzenie, podczas gdy wiertło/końcówka tkwi w materiale, mogą wystąpić duże siły reakcji urządzenia!

OSTRZEŻENIE!

Natychmiast zatrzymaj urządzenie, jeśli się zatnie. W innym przypadku może to przyczynić się do szybkiego zużycia urządzenia.

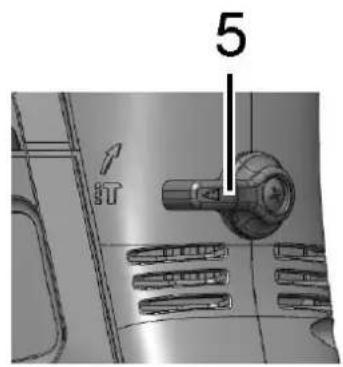

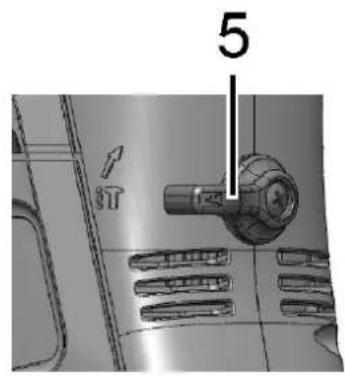

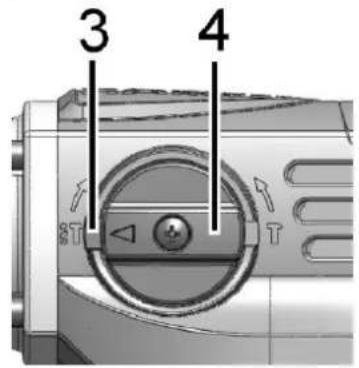

Przełącznik trybu pracy

Wyboru funkcji należy dokonywać, gdy urządzenie jest całkiem unieruchomione. W innym przypadku może to przyczynić się do szybkiego zużycia urządzenia.

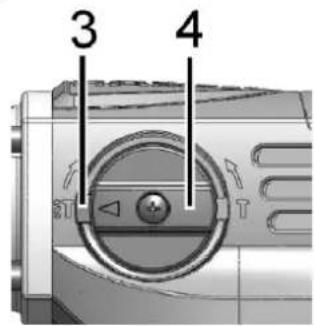

Wiercenie udarowe

- Aby wykonać wiercenie w betonie, murze lub podobnym, przytrzymaj wciśnięty przycisk odłączenia (3) i przestaw przełącznik trybu pracy (4) tak, aby strzałka wskazywała symbol. Przestaw przełącznik trybu pracy (5) tak, aby strzałka wskazywała symbol. Żywaj końcówek ze szpicem z twardego metalu.

Ulokuj końcówkę w miejscu, w którym zamierzasz wykonać otwór i wciśnij przełącznik. Nie przeciążaj urządzenia. Lekki nacisk daje najlepszy rezultat. Trzymaj końcówkę tak, by się nie wyślizgiwała z otworu. Nie naciskaj mocniej, gdy otwór wypełni się wiórami lub cząstkami materiału. Utrzymaj narzędzie na biegu jałowym i następnie wyciągnij końcówkę z otworu. Powtórz tą czynność kilkakrotnie aż do oczyszczenia otworu. Potem możesz kontynuować wiercenie.

OSTRZEŻENIE!

Siła reakcji urządzenia powoduje mocny i nagły obrót narzędzia, gdy wiertło się przebija, gdy otwór zatyka się wiórami lub cząstkami materiału lub gdy natrafisz na zbrojenie w betonie. Zawsze używaj rękojeści pomocniczej i trzymaj narzędzie w pewnym i mocnym chwycie obiema rękoma podczas pracy. W innym przypadku istnieje ryzyko utraty kontroli nad urządzeniem, co może doprowadzić do poważnych obrażeń ciała.

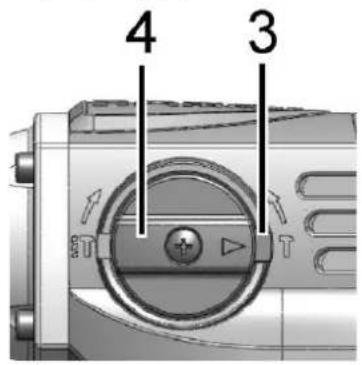

Wyburzanie

Aby dokonać wyburzenia lub rozbiórki, przytrzymaj wciśnięty przycisk odłączenia (3) i przestaw przełącznik trybu pracy (4) tak, aby strzałka wskazywała symbol. Przestaw przełącznik trybu pracy (5) tak, aby strzałka wskazywała symbol. Używaj odpowiedniego dłuta.

UWAGA! Trzymaj urządzenie pewnie obiema rękami. Uruchom urządzenie, lekko dociskając tak, aby nie dopuścić do niekontrolowanych odskoków. Praca nie przebiegnie szybciej od mocnego dociskania narzędzia.

OSTRZEŻENIE!

Przełącznik trybu pracy (4) musi zawsze być w pozycji wyburzania przy tego typu pracy.

Wiercenie

Aby wykonać wiercenie w drewnie, metalu lub w tworzywie sztucznym, przytrzymaj wciśnięty przycisk odłączenia (3) i przestaw przełącznik trybu pracy (4) tak, aby strzałka wskazywała symbol. Przestaw przełącznik trybu pracy (5) tak, aby strzałka wskazywała symbol. Używaj wiertel spiralnych lub wiertel do drewna.

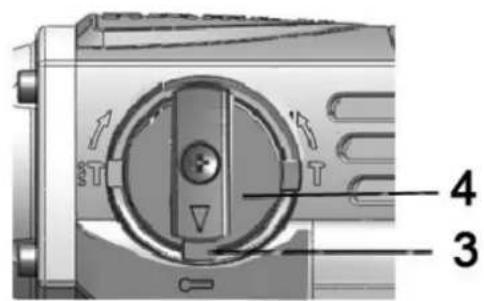

Ustawianie dłuta

Aby wyburzać, przytrzymaj wciśnięty przycisk odłączenia (3) i przestaw przełącznik trybu pracy (4) tak, aby strzałka wskazywała symbol. Przestaw przełącznik trybu pracy (5) tak, aby strzałka wskazywała symbol To ustawi kąt dłuta.

Przed jakąkolwiek pracą przy urządzeniu zawsze je wyłączaj i wyciągaj wtyczkę.

Uchwyt pomocniczy

OSTRZEŻENIE!

- Zawsze używaj uchwytu pomocniczego dla bezpiecznej pracy przy betonie, murze itp. - Gdy dłuto zaczyna przebijać się przez beton lub gdy natrafi na zbrojenie w betonie, siła reakcji może spowodować niespodziewany ruch urządzenia. Dopilnuj, aby zachować równowagę i stać pewnie. Trzymaj urządzenie obiema rękoma tak, aby zapobiec niebezpiecznym odbiciom.

Uchwyt pomocniczy może być ustawiony po dowolnej stronie, co pozwala na używanie narzędzia w różnych pozycjach. Przestaw uchwyt pomocniczy (7), obracając go w lewo i przesuń go do wybranej pozycji. Dociągnij go przez obrót w prawo.

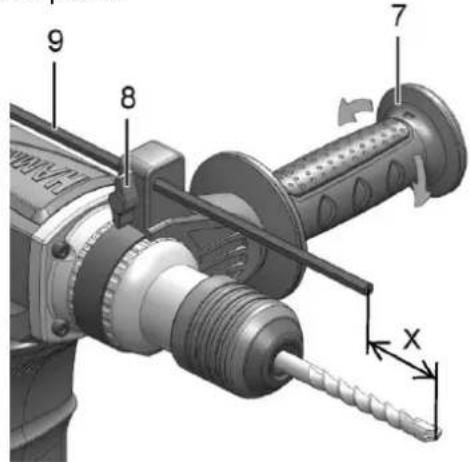

Ogranicznik głębokości

Ogranicznik głębokości (9) używany jest do wiercenia kilku otworów o tej samej głębokości. Włóż ogranicznik głębokości do otworu w dolnej części uchwytu pomocniczego. Ustaw ogranicznik do wybranej głębokości i dociągnij mocno śrubę dociskową (8).

UWAGA! Ogranicznik głębokości nie może być używany w pozycji, gdy natrafia na obudowę narzędzia.

Smarowanie końcówek

Nałów cienką powłokę środka smarującego na trzonek (ok. 0,5 – 1 g) przed zamontowaniem końcówki. To powoduje płynne funkcjonowanie i wydłuża żywotność narzędzia.

Wymiana końcówki

Zawsze wyciągaj wtyczkę urządzenia przed wykonywaniem jakiejkolwiek czynności przy narzędziu. Za pomocą uchwytu SDS-plus łatwo możesz wymienić narzędzie bez dodatkowych środków pomocy. Środek ochrony przeciwpyłowej (1) chroni uchwyt przed pyłem podczas pracy. Uważaj na środek ochrony przeciwpyłowej (1) przy montażu narzędzia. Uszkodzony środek ochrony przeciwpyłowej należy niezwłocznie wymienić. Zalecamy, aby wymiany dokonał upoważniony punkt serwisowy.

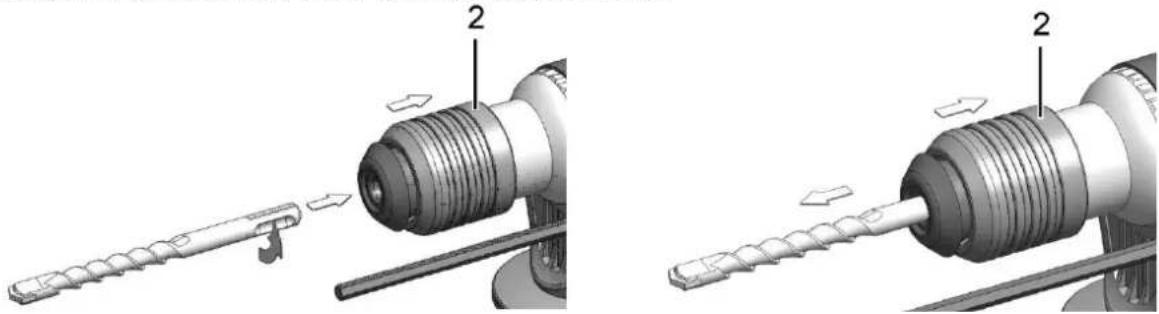

Montaż końcówek

Wyczyść i nasmaruj trzonek końcówki. Odciągnij nasadkę uchwytu (2) i włóż końcówkę ruchem obrotowym do uchwytu, aż do zamknięcia się we właściwej pozycji. Po montażu upewnij się, czy końcówka jest pewnie zamontowana, próbując ją wyciągnąć.

Demontaż końcówek

Odciągnij nasadkę uchwytu (2) do tyłu i wyciągnij końcówkę.

UWAGA! Przed przeglądem lub konserwacją narzędzia zawsze je wyłączaj i wyciągaj wtyczkę.

• Pamiętaj, aby dla bezpiecznego i niezawodnego działania zawsze utrzymywać w czystości narzędzie, jak również otwory wentylacyjne.
• Narzędzie czyści się najlepiej suchym sprężonym powietrzem. Podczas czyszczenia urządzenia sprężonym powietrzem, używaj zawsze okularów ochronnych.
• Niektóre środki czyszczące i rozpuszczalniki, np. benzyna, tetrachlor, chlorowane rozpuszczalniki, amoniak i środki czyszczące zawierające chlor, mogą uszkodzić części z tworzywa sztucznego.
• Komutator oraz szczotki węglowe są skonstruowane w sposób zapewniający długą żywotność. Dla jak najlepszej wydajności silnika zaleca się kontrolę szczotek węglowych w odstępach czasowych od dwóch do sześciu miesięcy.
• Uszkodzony środek ochrony przeciwpyłowej należy niezwłocznie wymienić. Zalecamy, aby wymiany dokonał upoważniony punkt serwisowy.
• Przechowuj urządzenie, instrukcję obsługi oraz ewentualne dodatki w oryginalnym opakowaniu. W ten sposób będziesz mieć zawsze dostęp do wszelkiej informacji oraz wszystkich części.

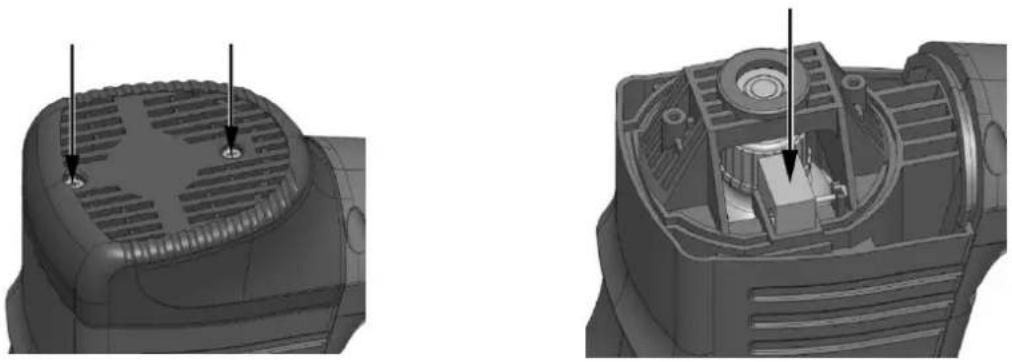

Wymiana szczotek węglowych

- Poluzuj dwie śruby za pomocą śrubokręta i usuń tylną pokrywę.

Wyciągnij uchwyty ze zużytymi szczotkami.

Zamontuj nowe szczotki w uchwytach.

Zamontuj uchwyty oraz tylną pokrywę.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Dbaj o środowisko!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego z sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i tej samej ilości.
