| Typ produktu | Trenażer domowy |
| Model | R5814 |
| Marka | HMS Premium |
| Zastosowanie | Domowe i komercyjne (klasa SB) |
| Zasilanie | 9V DC, 1300 mA |
| Łączność | Bluetooth 3.0/4.0 |
| Aplikacja mobilna | Fit Hi Way (Android 4.3+) |
| Programy treningowe | Manualny, Program (P01-P12), Użytkownika, H.R.C., Watt |
| Regulacja obciążenia | Elektroniczna, 16 poziomów |
| Pomiar tętna | Tak (przez uchwyty) |
| Pomiar tkanki tłuszczowej i BMI | Tak |
| Funkcja Recovery | Tak (ocena kondycji F1-F6) |
| Konserwacja | Czyścić miękką wilgotną szmatką; unikać agresywnych środków; usuwać pot |
| Bezpieczeństwo | Przed treningiem konsultacja z lekarzem; zachować wolną przestrzeń min. 0,6 m; klasa SB |
| Gwarancja | 24 miesiące |
| Norma | EN ISO 20957-1 |
| Części eksploatacyjne | Pedały, uchwyty piankowe, siodełko – dostępne w serwisie |
| Przeznaczenie | Nie do celów rehabilitacyjnych ani terapeutycznych |
Często zadawane pytania - R5814 HMS Premium
Ważne: Przed użyciem sprawdź wszystkie połączenia.
Pytania użytkowników dotyczące R5814 HMS Premium
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Trenażer domowy w formacie PDF za darmo! Znajdź swoją instrukcję R5814 - HMS Premium i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. R5814 marki HMS Premium.
INSTRUKCJA OBSŁUGI R5814 HMS Premium
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady:
- Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.
- Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
- Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem. Urazy mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.
- W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
- Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa urządzenia należy usunąć wszystkie ostre przedmioty.
Należy chronić je przed wilgocią, ewentualne nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.
6. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i większa niż powierzchnia treningowa w kierunkach, w których sprzęt jest dostępny. Wolna przestrzeń musi także zawierać przestrzeń do awaryjnego zejścia. Gdzie sprzęt jest usytuowany obok siebie, wielkość wolnej przestrzeni może być podzielona.
7. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i pozostałych połączeń.
8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.
9. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty piankowe, zaślepki na nogi i tapicerkę, które ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać urządzenia do treningu.
10. Nie wkładaj w otwory żadnych elementów.
11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie ćwiczeń.
12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki problem nie zostanie usunięty.
13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu lub które mogłyby ograniczać swobodę ruchów.
14. Sprzęt zaliczony został do klasy SB według normy EN ISO 20957-1 i jest przeznaczony do użytku domowego i komercyjnego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych.
15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.
16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.
17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
KONSERWACJA
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Usuwaj ślady potu gdyż kwasowy odczyn może uszkodzić powłokę. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

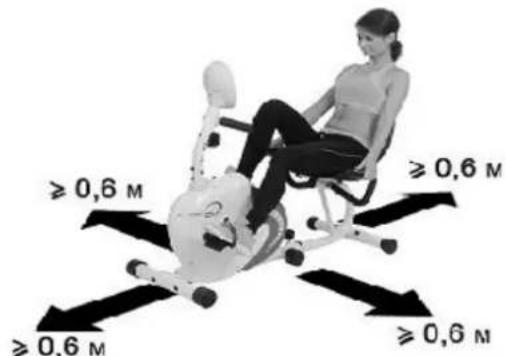

PROSZE ZACHOWAĆ WOLNA PRZESTRZEŃ WIĘKSZA NIŻ 0,6 M OD WIDOCZNEJ NA ZDJĘCIU PRZESTRZENI TRÊNINGOWEJ.
Zachowaj instrukcję na przyszłość oraz postępuj zgodnie z jej wskazówkami.
UWAGI WSTĘPNE

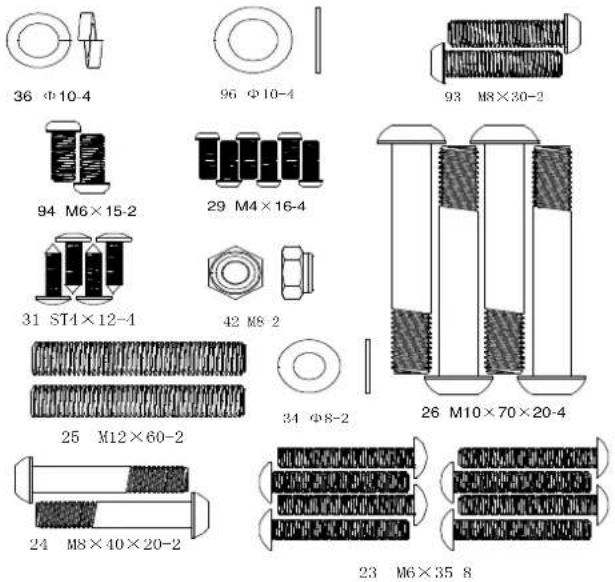

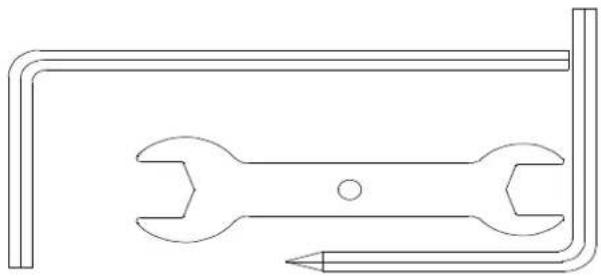

Otwórz pudełko. Przed rozpoczęciem montażu upewnij się, że zestaw zawiera wszystkie części. Sprawdź na karcie produktu ilość części niezbędnych do prawidłowego montażu. Jeśli, którejś z części brakuje skontaktuj się ze sprzedawcą.
R30

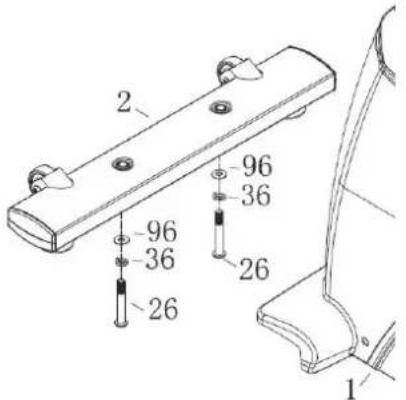

Zamontuj stabilizator przedni (2) do ramy głównej (1) za pomocą podkładki (36), (96) oraz śruby (26).

KROK 2

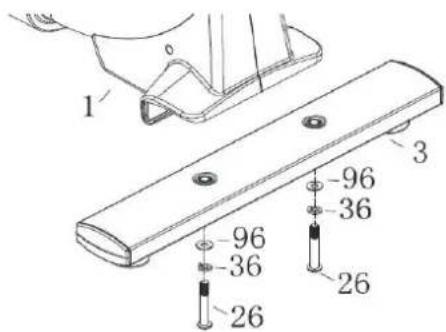

Zamontuj stabilizator tylny (3) do ramy głównej (1) za pomocą podkładki (36), (96) oraz śruby (26).
KROK 3
-

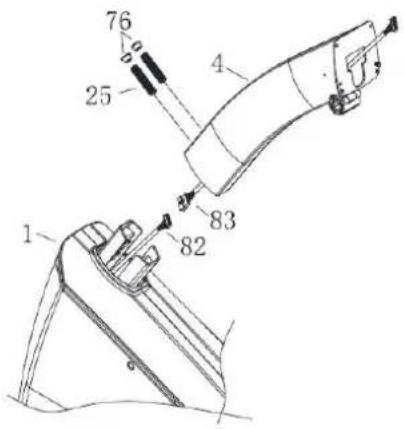

Połącz przewód silnika (82) z przewodem kolumny kierownicy (83).
-
Zamontuj kolumnę kierownicy (4) do ramy głównej (1) za pomocą śruby (25). Następnie zamaskuj zaślepką. Zablokuj śruby jednocześnie i przekręć po kolei.


KROK 4
-

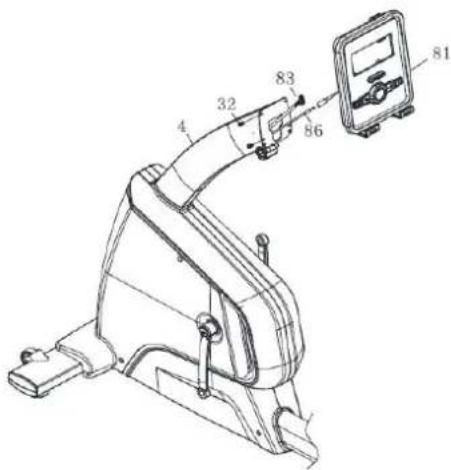

Połącz przewód konsoli (83) z tylnym wyjściem konsoli. Podłącz czujnik pomiaru pulsu (86) z wylotem konsoli.
-
Zamontuj konsolę (81) do kolumny kierownicy (4) za pomocą śruby (32).
KROK 5
- Zamontuj lewą osłonę uchwytu (54) i prawą (55) do kolumny kierownicy (4) za pomocą śruby (29).

Zamontuj kierownicę pomiędzy gałkę T (65) poza uchwytami. Obróć wewnątrz. Ustaw kolumnę kierownicy w odpowiedniej pozycji. Dokręć gałkę. Następnie zablokuj przednią osłonę uchwytu (56) za pomocą śruby (31).
KROK 7

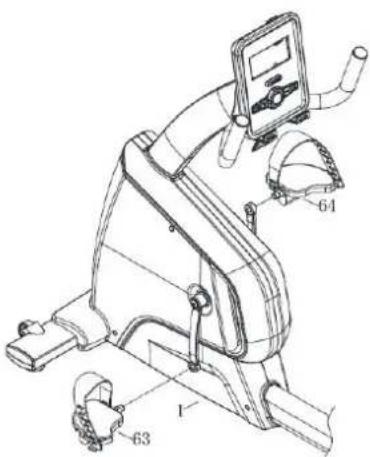

Zamontuj pedał lewy (63) oraz prawy (64) do ramy głównej (1)

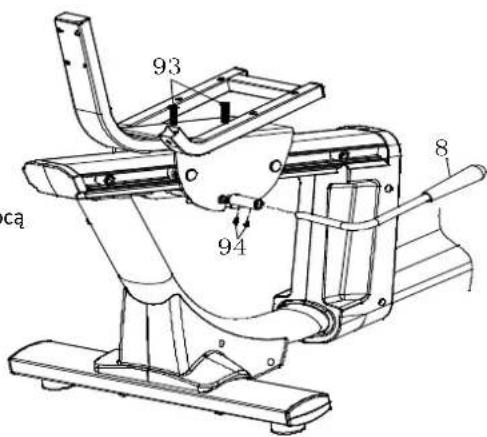

Zamontuj uchwyt regulacji poziomu siedzenia do podstawy siedzenia za pomocą śruby (94).
Następnie zamontuj kolumnę oparcia do podstawy siedzenia śrubą (93)

KROK 9

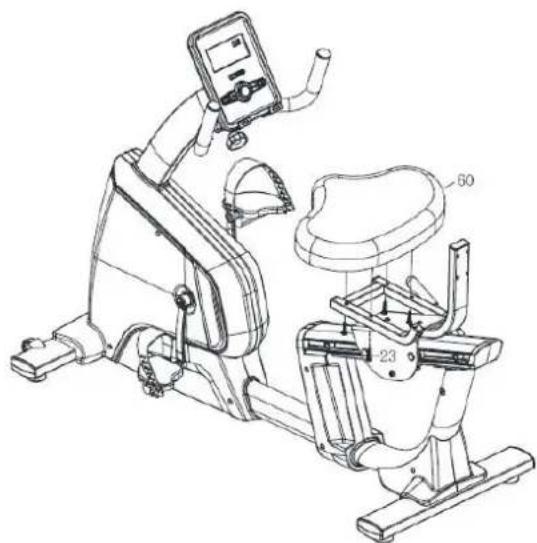

ZAMONTUJ SIEDZENIE (60) DO PODSTAWY SIEDZENIA ŚRUBĄ (26)

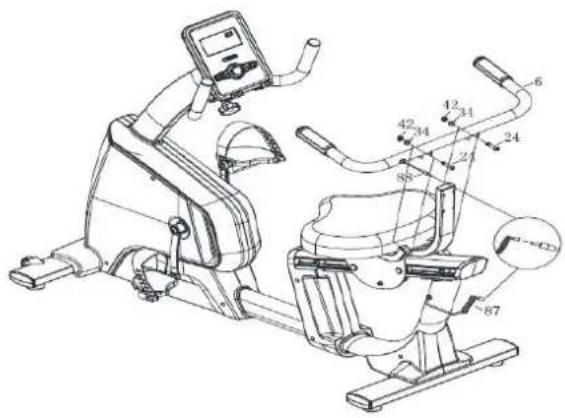

- Zamontuj uchwyt pomiaru pulsu (6) do siedzenia za pomocą śruby (24), nakrętki (42) i podkładki (34).
- Połącz przewód pomiaru pulsu (88) i (87). Tak jak pokazano na rysunku poniżej.

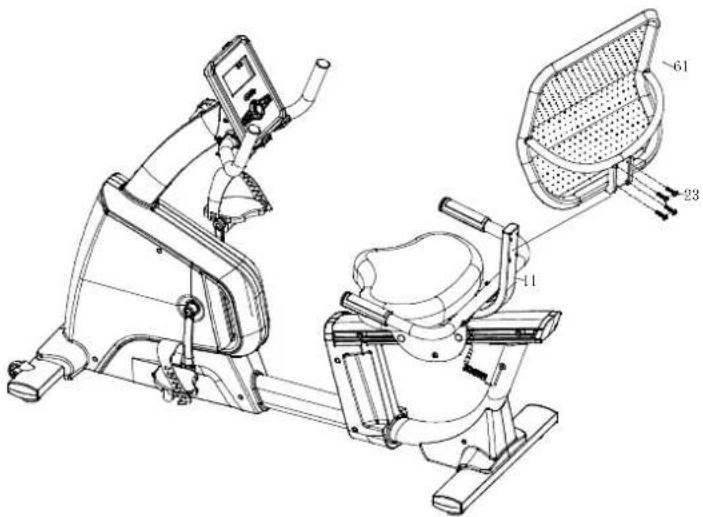

Zamontuj oparcie (61) do kolumny oparcia (11) za pomocą śruby (23).

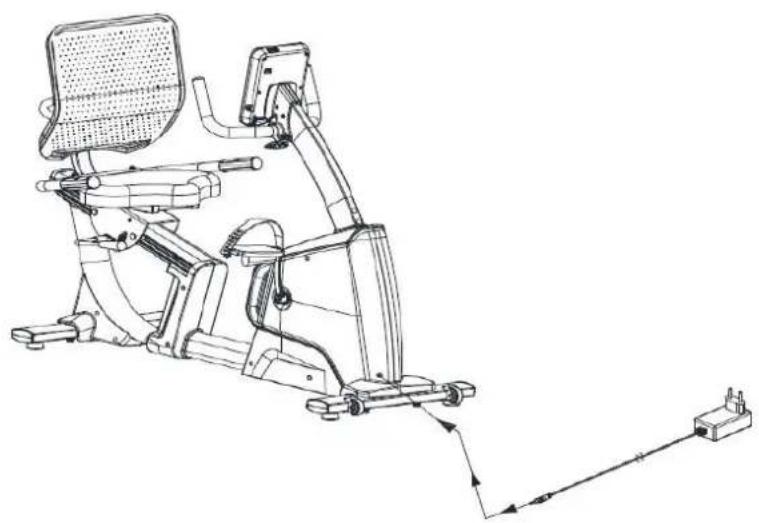

Podłącz wtyczkę tak jak to pokazano na rysunku poniżej. Montaż ukończony.

| START/STOP | START/STOP |
| RESET | POWRÓT DO GŁÓWNEGO MENUPRZYTRZYMAJ PRZYCISK PRZEZ 2 SEKUNDY, KOMPUTER URUCHOMI SIĘ PONOWNIE I ZACZNIE PRACE OD USTAWIEN UŻYTKOWNIKA |
| UP(+) | 1. Zwiększenie poziomu intensywności treningu2. Zwiększanie wartości |
| MODE/ENTER | W trybie STOP, przytrzymaj aby potwierdzić ustawienia |
| DOWN (-) | 1. Zmniejszanie poziomu intensywności treningu2. Zmniejszanie wartości |
| RECOVERY | Pomiar tętna |
| BODY FAT | Sprawdzanie poziomu tkanki tłuszczowej oraz BMI |
FUNKCJE

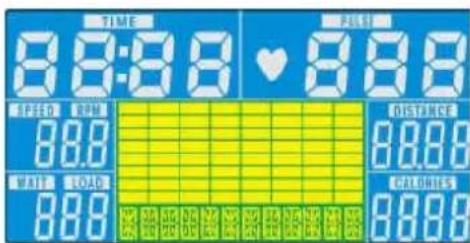

Podłącz urządzenie do zasilania. Komputer włączanie sygnalizuje długim dźwiękiem i zapaleniem się wyświetlacza – rys. 1. Włącz tryb użytkownika: ustaw datę, wiek, płeć, wagę, wzrost – rys. 2. Po 4 minutach – bez wykonywania ćwiczeń - komputer automatycznie wejdzie w tryb automatycznego zapisu. Naciśnij dowolny klawisz aby włączyć konsolę.

RYS.1

RYS.2
USTAWIENIA UŻYTKOWNIKA
Wybierz użytkownika U1 \~ U4, zatwierdź ENTERem. Naciśnij UP(+) lub DOWN(-) aby wybrać płeć, wiek – rys.3 – wagę, wzrost i zatwierdź przyciskiem ENTER.
Po wprowadzeniu danych, konsola powróci do głównego menu – rys. 4. Można rozpocząć ćwiczenia naciskając przycisk START/STOP.

Rys. 3

Rys. 4
WYBÓR TRENINGU

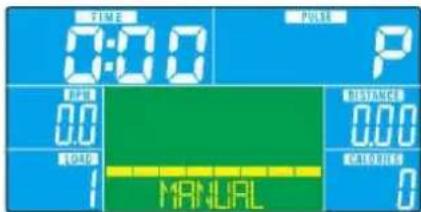

Dostosuj program MANUAL za pomocą przycisków UP(+), DOWN(-) – rys. 5.

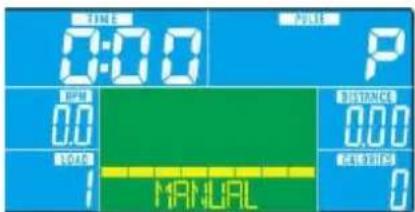

TRYB RĘCZNY
- Naciśnij UP(+) lub DOWN (-) aby wybrać tryb treningu. Wybierz tryb ręczny i zatwierdź przyciskiem ENTER – rys. 4
- Naciśnij UP(+) lub DOWN (-) aby ustawić CZAS/DYSTANS/KALORIE/POMIAR TĘTNA. Zatwierdź ENTER
- Naciśnij START/STOP aby rozpocząć trening. W trakcie ćwiczeń zmieniaj poziom trudności naciskając odpowiednio przycisk UP(+) lub DOWN(-)
- Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego.

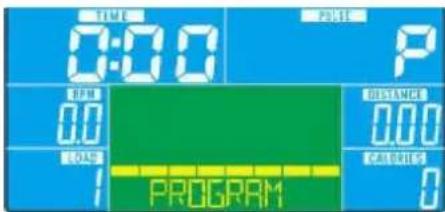

TRYB MODE
- Naciśnij UP(+) lub DOWN (-) aby wybrać rodzaj treningu, wybierz program – rys. 5. – zatwierdź ENTEREM
- Naciśnij UP(+) lub DOWN (-) aby wybrać program od P01\~P12, programy wyświetłą się po kolei.
- Naciśnij UP(+) lub DOWN (-) aby ustawić zaprogramowany czas treningu.
- Naciśnij UP(+) lub DOWN(-) aby rozpocząć trening. W trakcie treningu zmieniaj przyciskami UP(+) DOWN(+) poziom obciążenia.
- Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego.

RYS. 5

RYS.6
TRYB PROGRAMU UŻYTKOWNIKA
- Naciśnij UP(+) lub DOWN (-) aby wybrać tryb treningu, wybierz program użytkownika – rys. 6 – zatwierdź przyciskiem ENTER
- Naciśnij UP(-) lub DOWN (-) aby wybrać poziom obciążenia od 1\~16 z każdej kolumny, zatwierdź przyciskiem ENTER i przejdź do następnej kolumny (suma kolumn 20).
- Przytrzymaj ENTER aby zakończyć lub wyjść z ustawień.
- Naciśnij UP(+) lub DOWN (-) aby ustawić zaprogramowany czas treningu.
- Naciśnij UP(+) lub DOWN(-) aby rozpocząć trening. W trakcie treningu zmieniaj przyciskami UP(+) DOWN(-) poziom obciążenia
- Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego.
TRYB H.R.C (POMIAR TĘTNA)
-
Naciśnij UP(+) lub DOWN(-) aby wybrać program treningu, wybierz H.R.C. – rys. 7. – i zatwierdź przycisk ENTER
-
Naciśnij UP(+) lub DOWN (-) aby wybrać H.R.C. – rys. 8 – H.R.C. 75, H.R.C. 90 lub zaznacz tryb H.R. (ustawienia domyślne: 100 – rys. 9). Zatwierdź ENTERem
-
Po wybraniu H.R.C. 55, H.R.C. 75, H.R.C. 90 konsola wyświetli zadaną wartość docelową zgodnie z wiekiem użytkownika. Naciśnij UP(+) lub DOWN (-) oraz ENTER aby ustawić zaprogramowany czas treningu.
-
Po wybraniu H.R. domyślnie wyświetli się wartość 100 – rys. 9. Naciśnij UP(+) lub DOWN (-) aby dostosować wartość odpowiednio od 30\~230 i zatwierdź ENTEREM. . Naciśnij UP(+) lub DOWN (-) oraz ENTER aby ustawić zaprogramowany czas treningu.
-
Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego.

Rys. 7

Rys. 8

Rys. 9
USTAWIENIA MOCY
- Naciśnij UP(+) lub DOWN(-) aby wybrać program treningu, wybierz WATT – rys. 10. – i zatwierdź przycisk ENTER
- Naciśnij UP(+) lub DOWN (-) aby ustawić moc. (domyślnie: 120)
- Naciśnij UP(+) lub DOWN (-) aby ustawić zaprogramowany czas treningu.
- Naciśnij START/STOP aby rozpocząć trening. W trakcie treningu zmieniaj przyciskami UP(+) DOWN(-) moc 10\~350.
- Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego.
- Naciśnij START/STOP aby zastopować trening. Naciskając RESET wróć do menu głównego

Rys. 10
- W trakcie treningu naciśnij START/STOP aby zastopować ćwiczenia, wybierz BODY FAT aby rozpocząć pomiar – rys. 11.
- Przytrzymaj uchwyty, po 8 sekundach komputer wyświetli wskaźnik BMI oraz symbol FAT%.
- Naciśnij BODY FAT ponownie aby wrócić do menu głównego.
- Kody błędu:
E1 – rys. 12 – użytkownik nie trzymał uchwytów prawidłowo
E4 – rys. 13 – poziom FAT% przekracza zakres (5.0% - 50.0%)

Rys. 11

- Gdy wartość tętna wyświetlana jest na komputerze ( trzymaj za uchwyty ) wciśnij RECOVERY.
- Wszystkie funkcje wyświetlacza zostaną zatrzymane poza opcją CZAS, rozpourznie się odliczanie od 00:60 do 00:00 – rys.
- W trakcie odliczania komputer wyświetlli puls – rys. 15. F1 wartość najlepsza F6 najgorsza. Jak na rysunku poniżej. Naciśnij RECOVERY ponownie aby wrócić do menu głównego.
- W trakcie działania funkcji RECOVERY użytkownik może wrócić do głównego menu.
- Bez podłączonego czujnika pulsu, funkcja RECOVERY nie działa.

Rys. 14

Rys. 15
TABELA WYNIKÓW FUNKCJI RECOVERY
| 1.0 | WYBITNY |
| 1.0 < F < 2.0 | ŚWIETNY |
| 2.0 < F < 2.9 | DOBRY |
| 3.0 < F < 3.9 | POPRAWNY |
| 4.0 < F < 5.9 | PONIŻEJ ŚREDNIEJ |
| 6.0 | SŁABY |
UWAGI:
- Komputer wymaga napięcia 9V, wtyczka 1300 mA
- Kiedy użytkownik przestanie pedałować przez 4 minuty, komputer przechodzi w tryb spoczynku, wszystkie ustawienia zostają zapisane do momentu ponownego użycia – tryb uśpienia.
- Kiedy komputer działa nieprawidłowo, wyciągnij wtyczkę i włóż ponownie.

Wymagania systemowe:
Bluetooth 3.0 lub 4.0
Android 4.3 lub wyższy
Szybki start
Krok 1.
Pobierz aplikację Fit Hi Way

Podłącz swoje urządzenie mobilne za pośrednictwem Bluetooth 3.0 lub 4.0

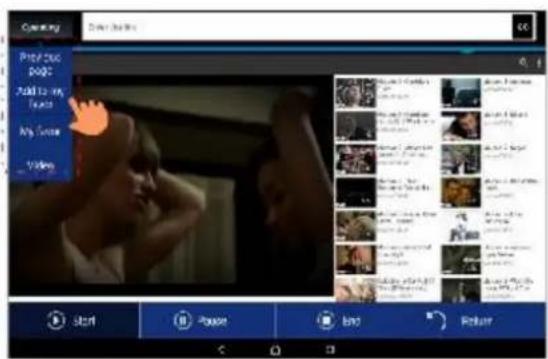

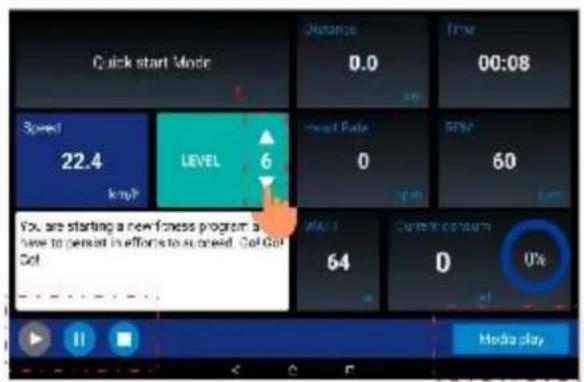

Krok 4.
Zacznij ćwiczyć

Dostosuj trening do swoich potrzeb

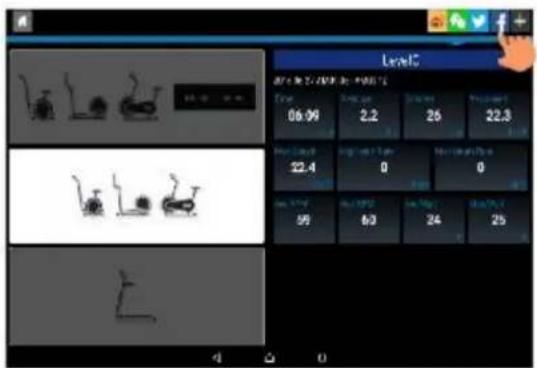

Sprawdź podsumowanie treningu i udostępnij swój wynik

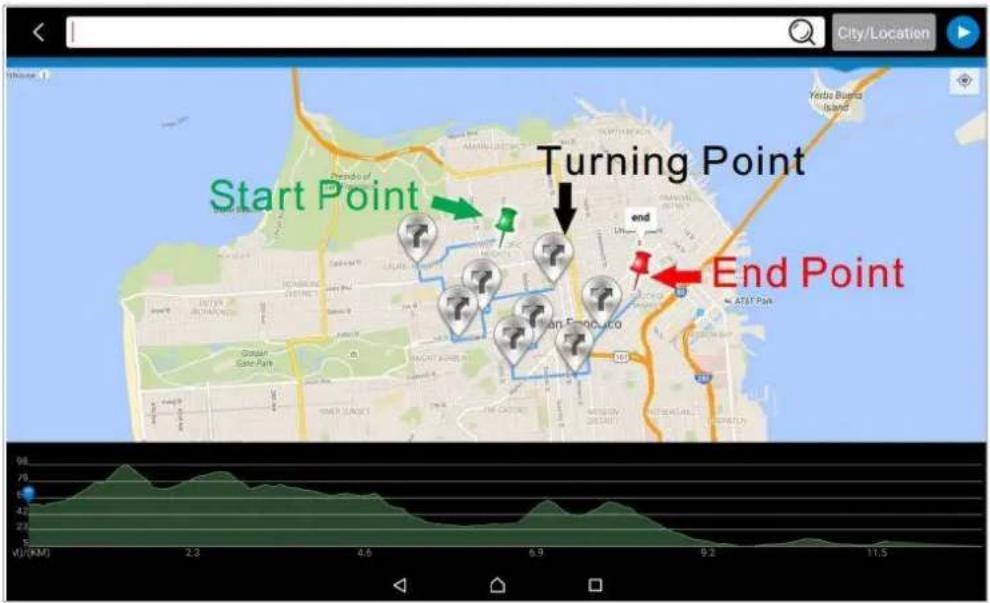

Zaplanuj wycieczkę na mapie

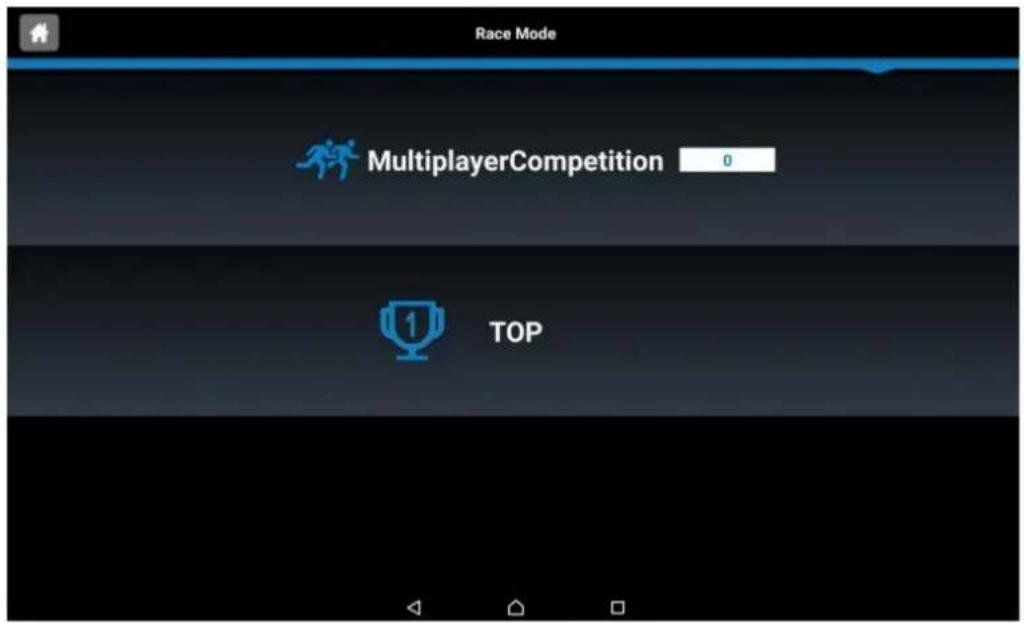

Zorganizuj zawody ze swoimi znajomymi

Pobierz kompletną instrukcję obsługi:
http://abisal.pl/ins/FitHiWay.pdf
EN
- Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
- Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
- reklamowanego towaru
- Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
- W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.
-
Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
-
uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
- niewłaściwy montaż i konserwacja,
- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.
-
Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
-
samodzielnych napraw,
-
nieprzestrzegania zasad prawidłowej eksploatacji.
-
Duplikaty karty gwarancyjnej nie będą wydawane.
-
Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków, serwis ma prawo odmówić przyjęcia do naprawy. W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
-
Gwarancją nie są objęte czynności związane z montażem, konserwacją które zgodnie z instrukcją obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.
-
Gwarant informuje również, że prowadzi serwis pogwarancyjny.
- Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH I TERAPEUTYCZNYCH.
