IRH-122174 - Ogrzewanie Emerio - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia IRH-122174 Emerio w formacie PDF.
| Typ produktu | Grzejnik panelowy na podczerwień |
| Model | IRH-122174 |
| Pobór mocy | 550 W |
| Napięcie zasilania | 220–240 V ~ 50/60 Hz |
| Moc cieplna (nominalna) | 0,55 kW |
| Moc w trybie czuwania | 0,00096 kW |
| Opcje montażu | Wolnostojący (ze stopkami) lub montowany na ścianie |
| Typ sterowania | Elektroniczny z wyświetlaczem LCD |
| Wyświetlacz | Ekran LCD pokazujący temperaturę, czas, dzień i tryby |
| Tryby | Tryb normalny (ciągły) i tryb tygodniowy (programowalny timer) |
| Zakres ustawiania temperatury | Do 37 °C |
| Ustawienia timera | Godziny rozpoczęcia i zakończenia dla każdego dnia tygodnia |
| Wykrywanie otwartego okna | Tak (automatyczne czuwanie, gdy temperatura spada >3°C) |
| Funkcje bezpieczeństwa | Automatyczne wyłączanie przy przegrzaniu, blokada rodzicielska (implikowana przez instrukcje bezpieczeństwa), ostrzeżenie NIE ZAKRYWAĆ |
| Czyszczenie | Przetrzeć wilgotną szmatką, nie używać detergentów ani środków ściernych |
| Przechowywanie | Przechowywać w czystym, suchym miejscu, gdy nie jest używany |
| Gwarancja | 2 lata |
| Przeznaczenie | Tylko w pomieszczeniach, dobrze izolowanych; nie do łazienek ani na zewnątrz |
| Minimalna odległość od materiałów łatwopalnych | 100 cm |
Często zadawane pytania - IRH-122174 Emerio
Pytania użytkowników dotyczące IRH-122174 Emerio
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ogrzewanie w formacie PDF za darmo! Znajdź swoją instrukcję IRH-122174 - Emerio i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. IRH-122174 marki Emerio.
INSTRUKCJA OBSŁUGI IRH-122174 Emerio
Ogrzewanie podczerwienia (PL)
Instrukcja obsługi – Polish ...... - 82 -
Uwaga: przed użyciem niniejszego urządzenia należy dokładnie przeczytać zalecenia zawarte w instrukcji obsługi i zachować ją do późniejszego wglądu.
Produkt ten jest przeznaczony tylko do pomieszczeń z dobrą wentylacją lub do okazyjnego stosowania.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA (NALEŻY PRZECZYTAĆ PRZED UŻYCIEM)
- Prosimy przeczytać i zachować tę instrukcję. Uwaga: ilustracje w instrukcji obsługi są podane wyłącznie w celach orientacyjnych.
- Pod warunkiem zapewnienia odpowiedniego nadzoru, pouczenia na temat bezpiecznej obsługi i dopilnowania zrozumienia zagrożeń, urządzenie może być używane przez dzieci w wieku od lat 8, osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, a także osoby, którym brak jest doświadczenia lub wiedzy.
- Dzieci nie powinny bawić się urządzeniem.
- Dzieci nie mogą bez nadzoru wykonywać czynności związanych z czyszczeniem i konserwacją.
- Dzieci w wieku poniżej 3 lat należy trzymać z daleka, chyba że będą one cały czas pilnowane.
-
Dzieci w wieku od 3 do 8 lat mogą tylko włączać/wyłączać urządzenie, przy czym dopuszcza się to pod warunkiem, że urządzenie jest umieszczone lub zainstalowane w normalnej zamierzonej pozycji działania oraz że dzieci są pilnowane lub zostały pouczone na temat bezpiecznego używania urządzenia i rozumieją występujące zagrożenia. Dzieci w wieku od 3 do 8 lat nie powinny wkładać wtyczki do kontaktu, nastawiać urządzenia, czyścić go, ani wykonywać przy nim czynności konserwacyjnych.
-
UWAGA — Niektóre części produktu mogą być bardzo gorące i mogą spowodować oparzenia. Szczególną uwagę należy zachować w obecności dzieci i osób starszych.
-
Jeżeli kabel zasilający zostanie uszkodzony, aby uniknąć niebezpiecznych sytuacji, należy go wymienić. Wymiany powinien dokonać producent, przedstawiciel jego serwisu lub inne osoby o podobnych kwalifikacjach.
-
Urządzenie jest przeznaczone do zastosowań domowych i podobnych.
-
OSTRZEŻENIE: Ten grzejnik nie jest wyposażony w układ kontrolujący temperaturę pomieszczenia. O ile nie ma zapewnionego stałego nadzoru, grzejnika nie należy używać w małych pomieszczeniach, w których przebywają osoby nie będące w stanie o własnych siłach opuścić pomieszczenia.
-
Grzejnik nie może być używany w łazienkach, obszarach sanitarnych ani innych podobnych miejscach. Pod żadnym pozorem nie należy stawiać go w miejscu, w którym mógłby on wpaść do wanny lub innego pojemnika z wodą.
-
Nie należy korzystać z urządzenia na wolnym powietrzu ani używać go do suszenia odzieży oraz innych materiałów.
-
Grzejnika nie należy stawiać na dywanach o bardzo wysokim runie.
-
Grzejnika nie wolno umieszczać bezpośrednio pod kontaktem.
-
Urządzenia nie należy używać w miejscach składowania materiałów łatwopalnych ani w miejscach, w których mogłyby znajdować się łatwopalne opary.
-
Aby przemieścić grzejnik z jednego miejsca w inne, zawsze należy najpierw wyciągnąć wtyczkę z gniazdka.
-
Urządzenia nie należy używać, jeśli ma ono uszkodzony przewód zasilający.
-
Grzejnika nie należy używać w bezpośrednim sąsiedztwie wanny, prysznica lub basenu.
-
OSTRZEŻENIE: Aby uniknąć przegrzania, grzejnika nie należy przykrywać.
-
Urządzenie nie powinno być obsługiwane za pomocą zewnętrznego minutnika lub oddzielnego zdalnego systemu, który nie jest załączony do urządzenia.
- OSTRZEŻENIE: W przypadku stwierdzenia uszkodzeń, należy zaprzestać użytkowania produktu.
- Grzejnik nie nadaje się do montażu w pojazdach samochodowych ani w maszynach.

-
Oznacza „NIE ZAKRYWAĆ”.
-
Aby uzyskać więcej informacji na temat MONTAŻU NÓŻEK należy przeczytać następny rozdział niniejszej instrukcji obsługi.
- Przed opuszczeniem domu lub udaniem się spać nie należy zostawiać włączonego grzejnika. Nigdy nie należy pozostawiać podłączonego urządzenia bez nadzoru.
- Urządzenia należy zawsze używać w pozycji pionowej. W przypadku materiałów łatwopalnych, takich jak meble, poduszki, pościel, papier, odzież, zasłony itp. należy zachować odstęp co najmniej 100 cm od grzejnika.
- We wnętrzu grzejnika znajdują się części, które mogą spowodować nagrzewanie, powstanie łuku elektrycznego lub iskrzenie. Urządzenia nie należy stawiać w miejscach, w których używane są lub składowane benzyna, lakier bądź płyny łatwopalne.
- Aby uniknąć przeciążenia obwodu elektrycznego, grzejnika nie można podłączać do obwodu, który zasila już inne urządzenia. Grzejnika nie należy montować bezpośrednio pod gniazdkiem elektrycznym.
- Wtyczkę należy zawsze wyciągać z gniazdka, jeśli urządzenie nie jest używane.
- Urządzenie nagrzewa się podczas użytkowania. Należy unikać bezpośredniego kontaktu niezabezpieczonej skóry z gorącymi powierzchniami, gdyż istnieje ryzyko poparzenia.

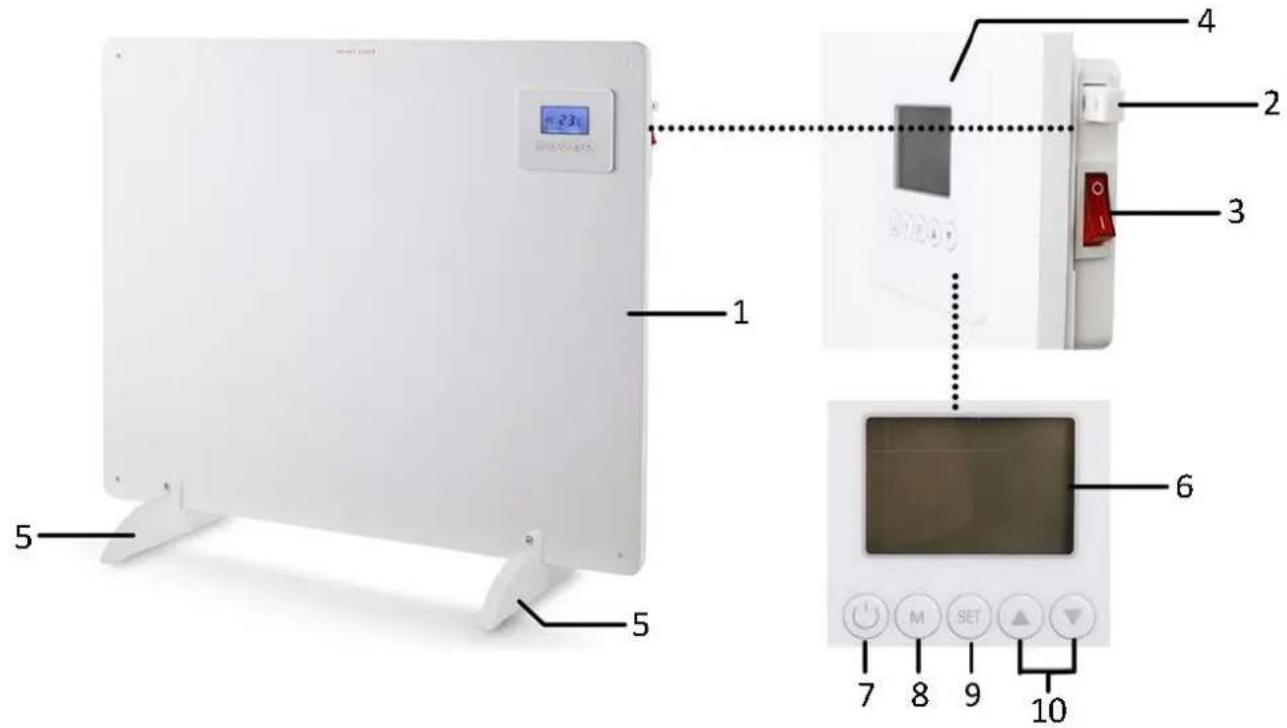

OPIS CZĘŚCI

- Grzejnik
- Czujnik temperatury
- Główny włącznik zasilania
- Panel sterowania
- Nóżki
- Wyświetlacz LCD
- Przycisk włączania/wyłączania
- Przełącznik
- Przycisk ustawiania temperatury/godziny/timera
- Przyciski plus/minus

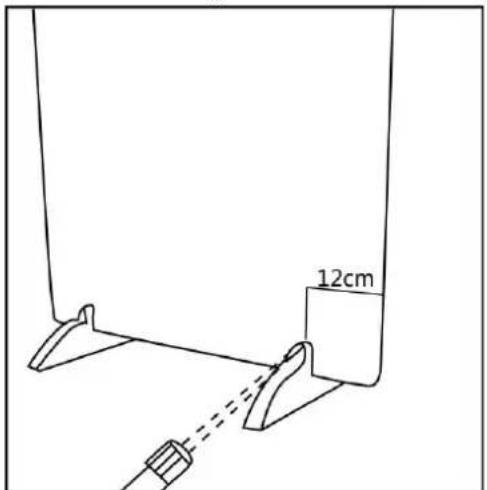

MONTAŻ NÓŻEK (WERSJA WOLNOSTOJĄCA)

- Postaw nóżki na podłodze. Wprowadź urządzenie w otwory w nóżkach.
- Zachowaj odstęp 12 cm między nózkami a krawędziami urządzenia. Mocno dokręć śruby.
MONTAŻ NA ŚCIANIE
Do urządzenia dołączone zostały akcesoria montażowe. Przymocuj urządzenie łącznie z akcesoriami na ścianie tak, jak pokazano poniższych rysunkach.
Zestaw akcesoriów 1:
- 1 x wiertło (8 mm)
- 4 x tuleja dystansowa
- 4 x śruba
- 4 x zaślepka

- Zaznacz na ścianie cztery miejsca na wywiercenie otworów. (Aby zapewnić optymalny efekt ogrzewania, zamontuj urządzenie na wysokości 20 – 100 cm nad podłogą.)
- Wywierć wiertarką otwory.
- Wprowadź plastikowe tuleje do otworów.
- Włóż śruby mocujące do otworów w urządzeniu, a następnie do tulei.
- Mocno dokręć śruby w tulejach.
- Nałoż na łby śrub zaślepki. Aby zaślepki były solidnie przymocowane do łbów śrub, nanieś na nie niewielką ilość kleju.
WSKAZÓWKA: Dopilnuj, aby zachować minimalny odstęp 20 cm między podłogą a dolną krawędzią urządzenia.
OBSŁUGA
Podłącz urządzenie do odpowiedniego gniazdka. Aby je uruchomić, ustaw włącznik zasilania w pozycji „I”. Wówczas włącznik zaświeci się i usłyszysz sygnał dźwiękowy. Urządzenie jest teraz włączone w trybie czuwania. Aby je uruchomić, naciśnij przycisk włączania/wyłączania.
1. Przed pierwszym użyciem ustaw na urządzeniu aktualną godzinę:
1) Przytrzymaj przez 3 sekundy przycisk „SET 3”. Na wyświetlaczu LCD zacznie migać wskaźnik godzin (a). Za pomocą przycisków „△” oraz „▽” ustaw godzinę (00-23).
2) Ponownie naciśnij przycisk „SET“. Zacznie migać wskaźnik minut (b). Za pomocą przycisków „△“ oraz „▽” ustaw minuty (00-59).
3) Ponownie naciśnij przycisk „SET“. Teraz zacznie migać wskaźnik daty (c). Za pomocą przycisków „△“ oraz „▽“ ustaw dzień tygodnia (PON-NIEDZ, poniedziałek – niedziela). Zapisz ustawienia za pomocą przycisku „SET”.

2. Przełączanie między trybem normalnym a tygodniowym.
1) Ustawianie temperatury w trybie normalnym:
- Naciśnij kilkakrotnie przycisk „M” do momentu ustawienia trybu normalnego. W prawym dolnym rogu wyświetlacza nie pojawia się wówczas symbol trybu tygodniowego „Następnie odczekaj 10 sekund do momentu aktywowania trybu normalnego. (Na wyświetlaczu LCD pojawi się odpowiednie oznaczenie.)
- Za pomocą przycisków „SET“ oraz „△ “ lub „▽ “ ustaw odpowiednią temperaturę (max. 37 °C). Aby zapisać ustawienia, naciśnij ponownie przycisk „SET”. Urządzenie pracuje wówczas w trybie normalnym bez ograniczenia czasowego.

USTAWIONO
PO 10 SEKUNDACH

2) Ustawienie temperatury i timera w trybie tygodniowym:
- Za pomocą przycisku „M” przejdź do trybu tygodniowego. W lewym dolnym rogu wyświetlacza pojawi się symbol trybu tygodniowego „☐”. W górnej części wyświetl się dzień kalendarzowy (pon.-niedz.). Wybierz dzień aktywowania timera.
- Naciśnij przycisk "SET", „△” oraz „▽” aby ustawić odpowiednią temperaturę oraz timer (czas włączania i wyłączania). Zapisz ustawienia za pomocą przycisku „SET”.
Wskazówka: Podczas ustawiania w timerze czasu włączania wartość temperatury oraz oznaczenie „on” (włączanie) migają na zmianę. Podczas ustawiania w timerze czasu wyłączania wartość temperatury oraz oznaczenie „off” (wyłączanie) migają na zmianę.





- Timer można aktywować tylko wówczas, gdy urządzenie jest włączone i pracuje w trybie tygodniowym. Zapisane ustawienia są one aktualne dla każdego tygodnia.
- Przy ustawianiu temperatury żądana temperatura powinna być wyższa niż aktualna temperatura pokojowa.
- Przy ustawianiu timera godzina wyłączenia musi być późniejsza niż czas włączenia, gdyż w przeciwnym razie funkcja timera nie zostanie uruchomiona.
- Aby sprawdzić ustawienia, naciśnij przycisk „M”. Wyświetlacz LCD w przeciągu 10 sekund automatycznie wyświetli aktualny czas oraz aktualną temperaturę pomieszczenia. Pozostałe funkcje nie zostaną uruchomione.
- Przed wyłączeniem funkcja temperatury/timera zostanie zapisana, a przy ponownym uruchomieniu urządzenia zacznie ono pracować według uprzednio zapisanych ustawień temperatury i timera.
Ustawienie temperatury pomieszczenia z funkcją wykrywania otwartego okna:
Urządzenie jest wyposażone w funkcję wykrywania otwartego okna. Aby zaoszczędzić energię potrzebną do ogrzewania, urządzenie przechodzi automatycznie w tryb czuwania, jak tylko temperatura w pomieszczeniu spadnie o ponad 3°C po otworzeniu drzwi, okien lub uruchomieniu wentylacji. Chcąc ponownie uruchomić urządzenie, zamknij wówczas wszystkie drzwi i okna oraz wyłącz wentylację. Naciśnij przycisk włączania/wyłączania, aby ponownie uruchomić urządzenie.
Aby uruchomić tę funkcję, przytrzymaj przez 5 sekund wciśnięty przycisk „△”. Aby wyłączyć tę funkcję, przytrzymaj przez 5 sekund wciśnięty przycisk „▽”. W prawym dolnym rogu wyświetlacza odpowiednio pojawi się lub zniknie symbol „☐”.
Jeśli grzejnik nie działa, należy stosować się do następujących wskazówek:
- Bezpiecznik oraz włącznik różnicowopрядowy muszą działać bez zakłóceń.
- Urządzenie musi być prawidłowo podłączone do sieci zasilania, a gniazdko musi być w stanie nienaruszonym.
- Jeśli włącznik zasilania nie świeci się, urządzenie należy oddać do naprawy bezpośrednio w punkcie obsługi klienta.
SYSTEM ZABEZPIECZENIA
Urządzenie wyposażone jest w system zabezpieczenia, który powoduje automatyczne wyłączenie urządzenia w przypadku jego przegrzania.
CZYSZCZENIE GRZEJNIKA
Zanim przystąpisz do czyszczenia, wyciągnij wtyczkę z gniazdka i pozostaw urządzenie do wystygnięcia. Zewnętrzną część grzejnika należy czyścić najpierw wilgotną ściereczką, a następnie suchą. Nie należy stosować środków czyszczących ani środków ściernych. Ponadto należy dopilnować, aby woda nie przedostała się do wnętrza grzejnika.
Aby dokonać demontażu urządzenia ze ściany, należy ściągnąć zaślepki ze śrub i wykręcić śruby. Urządzenie można wówczas ściągnąć ze ściany.
PRZECHOWYWANIE GRZEJNIKA
Jeśli grzejnik nie jest używany przez dłuższy czas, należy go zabezpieczyć przed kurzem i przechowywać w czystym i suchym miejscu.
DANE TECHNICZNE
Napięcie robocze: 220-240V \~ 50-60Hz
Moc: 550W
GWARANCJA I SERWIS KONSUMENCKI
Przed dostarczeniem do klienta nasze urządzenia poddawane są rygorystycznej kontroli jakości. Jeśli, pomimo wszelkich starań, podczas produkcji lub transportu pojawi się uszkodzenie, należy zwrócić urządzenie do sprzedawcy. Dodatkowo do stosowanych powszechnie przepisów, nabywca ma prawo do reklamacji na podstawie, warunków niniejszej gwarancji:
Dla każdego zakupionego urządzenia zapewniamy 2 lata gwarancji, poczynając od dnia zakupu. Uszkodzony produkt można zwrócić bezpośrednio w punkcie zakupu.
Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą obsługą urządzenia, usterek w wyniku modyfikacji i napraw wykonanych przez strony trzecie lub w wyniku użycia nieoryginalnych części. Należy zachować dowód zakupu, który jest jedyną podstawą złożenia roszczenia gwarancyjnego. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprzestrzegania instrukcji obsługi. Powoduje to unieważnienie gwarancji. Producent nie ponosi odpowiedzialności za szkody materiałowe ani obrażenia ciała spowodowane niewłaściwą obsługą urządzenia i nieprzestrzeganiem instrukcji obsługi. Uszkodzenie akcesoriów nie oznacza bezpłatnej wymiany całego urządzenia. W takim wypadku prosimy o kontakt z naszym serwisem. Stłuczone elementy szklane lub pęknięte elementy plastikowe są wymieniane za opłatą. Uszkodzenia materiałów eksploatacyjnych lub części podlegających zużyciu, a także czyszczenie, konserwacja i wymienia wspomnianych części nie jest objęta gwarancją i podlega opłacie.
USUWANIE PRZYJAZNE ŚRODOWISKU

Recykling – Dyrektywa europejska nr 2012/19/UE
Ten znak oznacza, że urządzenia nie należy wyrzucać razem z innymi odpadami domowymi. Aby zapobiec możliwym szkodom dla środowiska i zdrowia ludzi spowodowanym niekontrolowaną utylizacją odpadów, poddaj produkt procesowi recyklingu w celu promowania zrównoważonego
ponownego wykorzystywania zasobów materiałowych. Aby zwrócić zużyte urządzenie, skorzystaj z systemu oddawania zużytych produktów lub skontaktuj się ze sprzedawcą. Sprzedawca może przyjąć produkt w celu przeprowadzenia bezpiecznego dla środowiska recyklingu.
Emerio Deutschland GmbH (no service address)
Lerchenweg 3
40789 Monheim am Rhein
Deutschland
Obstuga klienta
Tel. +49 (0) 3222 1097 600
E-mail: info.de@emerio.eu
Informacje dot. produktów związanych z energią (ERP) (PL)
Dostawca: Emerio Deutschland GmbH
Lerchenweg 3
40789 Monheim am Rhein
Deutschland
deklaruje w odniesieniu do opisanego poniżej produktu:
Wymagane dane dotyczące miejscowych elektrycznych ogrzewaczy pomieszczeń
| Identyfikatory modelu | |||||
| Parametr | Symbol | Wartość | Jednostka | Parametr | Jednostka |
| Moc cieplna | Dotyczy wyłącznie elektrycznych akumulacyjnych ogrzewaczy pomieszczeń: sposób doprowadzania ciepła (należy wybrać jedną opcję) | ||||
| Nominalna moc cieplna | P_nom | 0,55 | kW | Ręczny regulator doprowadzania ciepła z wbudowanym termostatem | Nie |
| Minimalna moc cieplna (orientacyjna) | P_min | 0 | kW | Ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu i/lub na zewnątrz | Nie |
| Maksymalna stała moc cieplna | P_Pmax,c | 0,55 | kW | Elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu i/lub na zewnątrz | Nie |
| Zużycie energii elektrycznej na potrzeby własne | Emisja cieplna wspomagana wentylatorem | Nie | |||
| Przy nominalnej mocy cieplnej | eI_max | -- | kW | Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) | |
| Przy minimalnej mocy cieplnej | eI_min | -- | kW | Jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu | Nie |
| W trybie czuwania | eI_SB | 0,000960 | kW | Co najmniej dwa stopnie ustawiane ręcznie, bez regulacji temperatury w pomieszczeniu | Nie |
| Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu | Nie | ||||
| Elektroniczna regulacjatemperatury w pomieszczeniu | Nie | ||||
| Elektroniczna regulacjatemperatury w pomieszczeniuze sterownikiem dobowym | Nie | ||||
| Elektroniczna regulacjatemperatury w pomieszczeniuze sterownikiem tygodniowym | Tak | ||||
| Inne opcje regulacji (można wybrać kilka) | |||||
| Regulacja temperatury wpomieszczeniu z wykrywaniemobecności | Nie | ||||
| Regulacja temperatury wpomieszczeniu z wykrywaniemotwartego okna | Tak | ||||
| Z możliwością zdalnegosterowania | Nie | ||||
| Z adaptacyjną regulacją startu | Nie | ||||
| Z ograniczeniem czasu pracy | Tak | ||||
| Z czujnikiem ciepłapromieniowania | Nie | ||||
| Dane teleadresowe | Emerio Deutschland GmbHLerchenweg 340789 Monheim am RheinDeutschland | ||||
Spełnia wymogi dyrektyw Rady:
ROZPORZĄDZENIE KOMISJI (UE) Nr 2015/1188 z dn. 28 kwietnia 2015 r. i zmienione ROZPORZĄDZENIE KOMISJI (UE) 2016/2282 w sprawie wykonania DYREKTYWY Parlamentu Europejskiego i Rady 2009/125/WE dotyczące ustalania wymogów dotyczących ekoprojektu dla miejscowych ogrzewaczy pomieszczeń.
Konsumenci znajdują informacje dotyczące montażu, użytkowania i konserwacji produktów oraz zużytych urządzeń elektrycznych i elektronicznych (WEEE) w instrukcji obsługi dołączonej do opakowania.
