Typ produktu	Akumulatorowa wiertarko-wkrętarka
Marka	Meec Tools
Model	000-700
Napięcie zasilania	18 V DC
Pojemność akumulatora	1,5 Ah
Moment obrotowy	35 Nm
Ustawienia prędkości	0-350 / 0-1200 obr/min (2-biegowa)
Rozmiar uchwytu	1-13 mm
Zdolność wiercenia (stal)	10 mm
Zdolność wiercenia (drewno)	20 mm
Poziom ciśnienia akustycznego	70,93 dB(A) (K=3 dB)
Poziom mocy akustycznej	81,93 dB(A) (K=3 dB)
Drgania (wiercenie w metalu)	2,300 m/s² (K=1,5 m/s²)
Drgania (wkręcanie)	1,061 m/s² (K=1,5 m/s²)
Wejście ładowarki	230 V AC
Wyjście ładowarki	14,4-18 V DC / 1,5 A
Czas ładowania	1 godzina
Klasa bezpieczeństwa (ładowarka)	II (podwójnie izolowany)
Kluczowe cechy	Spust zmiennej prędkości, dioda LED robocza, selektor momentu obrotowego (1-19 + tryb wiercenia), selektor obrotów (w prawo/lewo/blokada), wskaźnik poziomu naładowania akumulatora
Akcesoria w zestawie	Akumulator (1,5 Ah), ładowarka, klips do paska (zakładany), bity wkrętarskie (nieokreślone, ale typowe)
Konserwacja	Przecierać suchą szmatką; utrzymywać otwory wentylacyjne wolne od kurzu; przed konserwacją wyjąć akumulator
Części zamienne i naprawy	Używać tylko oryginalnych części zamiennych; naprawy tylko przez wykwalifikowany personel serwisowy

Często zadawane pytania - 000-700 Meec Tools

Jak naładować akumulator po raz pierwszy?

Przed pierwszym użyciem w pełni naładuj akumulator. Wyrównaj rowki prowadzące na akumulatorze z rowkami na ładowarce, wciśnij aż do kliknięcia, a następnie podłącz ładowarkę. Zielona dioda LED będzie migać podczas ładowania i zaświeci się stale, gdy akumulator będzie w pełni naładowany (około 1 godziny).

Jak zmienić kierunek obrotów?

Upewnij się, że wiertarko-wkrętarka się zatrzymała. Użyj selektora obrotów nad przełącznikiem zasilania: w lewo - obrót wsteczny, w prawo - do przodu, w środku - blokada spustu.

Jakiego ustawienia momentu obrotowego użyć do wkręcania?

Zacznij od niskiego momentu obrotowego (ustawienie 1) i zwiększaj, aż wkręt zostanie wkręcony bez uszkadzania łba. Do wiercenia ustaw selektor momentu na symbol wiertła (najwyższy moment).

Jak zamontować wiertło?

Najpierw wyjmij akumulator. Przytrzymaj dolny pierścień uchwytu i obróć pierścień blokujący w lewo, aby otworzyć szczęki. Włóż wiertło do końca, a następnie dokręć, obracając pierścień blokujący w prawo, trzymając dolny pierścień.

Jaka jest maksymalna zdolność wiercenia w stali i drewnie?

Maksymalna zdolność wiercenia wynosi 10 mm w stali i 20 mm w drewnie.

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij czarny kwadratowy przycisk na krótkim boku akumulatora. Od jednej do czterech diod LED wskazuje poziom naładowania: cztery diody oznaczają pełne naładowanie.

Czy mogę używać wiertarko-wkrętarki w mokrych warunkach?

Nie. Narzędzie nie jest wodoodporne. Unikaj deszczu i wilgoci, aby zmniejszyć ryzyko porażenia prądem. W przypadku użytkowania w wilgotnych warunkach podłącz przez wyłącznik różnicowoprądowy.

Jak przechowywać akumulator, gdy nie jest używany?

Przechowuj akumulator w suchym miejscu w temperaturze do 27°C, z poziomem naładowania między 30% a 50%. Podczas długiego przechowywania ładuj co 7 miesięcy.

Jaki sprzęt ochronny jest zalecany podczas używania tej wiertarki?

Zawsze noś okulary ochronne i ochronniki słuchu. Użyj maski przeciwpyłowej, jeśli wiercenie wytwarza pył. Noś obuwie antypoślizgowe i unikaj luźnej odzieży.

Jak czyścić i konserwować wiertarko-wkrętarkę?

Przed czyszczeniem wyjmij akumulator. Przecieraj obudowę suchą szmatką - nie używaj detergentów ani rozpuszczalników. Utrzymuj szczeliny wentylacyjne wolne od kurzu i zanieczyszczeń.

INSTRUKCJA OBSŁUGI 000-700 Meec Tools

Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Ważne! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość.

EN DRILL DRIVER

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia.

Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

oświadcza, że budowa i sposób produkcji niniejszego produktu

SCREWDRIVER INLC. BATTERY / SKRUVDRAGARE INKL. BATTERI

SKRUTREKKER INKL. BATTERI / WKRETARKA + AKUMULATOR

PLCDL-M130JS-18V 18VDC

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

000-700

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Jonas Backstad

Box 363, SE-532 24 Skara, Sweden

Skara 2016-07-12

Tony Vester

PRODUCT MANAGER

SÄKERHETSANVISNINGAR

OSTRZEŻENIE! Przeczytaj wszystkie przepisy bezpieczeństwa oraz instrukcje.

Nieprzestrzeganie przepisów bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Zachowaj wszystkie przepisy bezpieczeństwa oraz instrukcje do przyszłego użytku. Używane w przepisach bezpieczeństwa pojęcie „elektronarzędzie” oznacza stacjonarne elektronarzędzia zasilane przemiennym sieciowym prądem elektrycznym (wyposażone w przewód zasilający) lub akumulatorem (bezprzewodowe).

Bezpieczeństwo w miejscu pracy

• Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Nieporządek i niewłaściwe oświetlenie miejsca pracy mogą spowodować wypadek.
• Nie używaj elektronarzędzia w miejscu o dużym ryzyku wybuchu, gdzie znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry powodujące zapłon pytów lub oparów.
• Dzieci ani inne osoby nie powinny się zbliżać do osoby korzystającej z elektronarzędzia.
• Rozproszenie uwagi może prowadzić do utraty kontroli nad elektronarzędziem.

Bezpieczeństwo elektryczne

• Wtyk elektronarzędzia powinien pasować do gniazda elektrycznego.
  Nie dokonuj żadnych zmian we wtyku. Nie używaj przejściówek razem z uziemionym elektronarzędziem. Używanie niezmodyfikowanych wtyków i właściwych gniazd zmniejsza ryzyko porażania prądem.
• Unikaj dotykania uziemionych powierzchni takich jak rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
• Chroń elektronarzędzie przed działaniem deszczu i wilgoci. Ryzyko porażenia prądem wzrasta, jeśli do elektronarzędzia dostanie się woda.

• Nie używaj przewodu do innych celów, na przykład do przenoszenia lub wieszania elektronarzędzia ani do wyciągania wtyku z gniazda. Chroń przewód przed wysoką temperaturą, smarami, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

• Podczas pracy z elektronarzędziem na powietrzu można używać wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń.

• W razie potrzeby użycia elektronarzędzia w wilgotnym otoczeniu należy użyć wyłącznika różnicowoprądowego. Używanie bezpiecznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Zachowaj ostrożność i w pełni skoncentruj się na wykonywanej pracy.
• Podczas pracy z elektronarzędziem kieruj się zdrowym rozsądkiem. Nie używaj elektronarzędzia w stanie zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi może spowodować ciężkie obrażenia ciała.
• Zawsze używaj środków ochrony indywidualnej i okularów ochronnych. Stosując odpowiednie do rodzaju elektronarzędzia środki ochrony indywidualnej, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask ochronny i środki ochrony słuchu, zgodnie ze sposobem ich użytkowania, zmniejszasz ryzyko obrażeń ciała.
• Unikaj niezamierzonego uruchomienia elektronarzędzia. Sprawdź, czy elektronarzędzie jest wyłączone, zanim podłączysz je do zasilania i/lub akumulatora, podniesiesz je albo przeniesiesz. Unikaj trzymania palca na przełączniku podczas przenoszenia elektronarzędzia. Gdy podłączasz elektronarzędzie do zasilania z włączonym przełącznikiem, możesz spowodować wypadek.
• Przed uruchomieniem elektronarzędzia usuń narzędzia montażowe. Narzędzie lub śrubokręt pozostawione na obracającej się części elektronarzędzia mogą spowodować obrażenia ciała.
• Unikaj nienaturalnych pozycji ciała. Przez cały czas utrzymuj stabilną postawę i równowagę. Dzięki temu możesz lepiej kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.
• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Dopilnuj, aby włosy, ubranie ani rękawice nie znalazły się w pobliżu ruchomych części narzędzia. Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
• Jeśli może zostać zamontowany sprzęt do odsysania i zbierania pyłu, upewnij się, że jest podłączony i poprawnie używany. Gdy jest zamontowany odciąg pyłu, zmniejsza się ryzyko zapylenia.

Obsługa i konserwacja elektronarzędzia

• Nie przeciążaj urządzenia. Używaj elektronarzędzi przeznaczonych do danego zadania. Za pomocą odpowiednich elektronarzędzi praca jest wykonywana wydajniej i bezpieczniej.
• Nie używaj elektronarzędzi z uszkodzonym przełącznikiem. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i wymaga naprawy.
• Przed dokonaniem ustawień, wymianą akcesoriów lub odłożeniem elektronarzędzia wyciągnij wtyk z gniazda i/lub wyjmij akumulator.
• Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci. Nie pozwalaj używać elektronarzędzia osobom, które się z nim nie zapoznały ani nie przeczytały niniejszej instrukcji. W rękach osób niedoświadczonych elektronarzędzia mogą być niebezpieczne.
• Starannie konserwuj elektronarzędzie. Upewnij się, że części ruchome działają prawidłowo i nie zacinają się oraz że żadna część nie jest zepsuta ani uszkodzona w stopniu pogarszającym działanie elektronarzędzia. Przed użyciem urządzenia napraw uszkodzone części. Niedostateczny poziom konserwacji elektronarzędzi jest przyczyną wielu wypadków.
• Elektronarzędzia powinny być utrzymywane w czystości i odpowiednio naostrzone. Starannie konserwowane i naostrzone elektronarzędzia rzadziej się zacinają i łatwiej się je obsługuje.
• Używaj elektronarzędzi, dodatków, nakładek itp. zgodnie z niniejszymi instrukcjami. Weź pod uwagę warunki pracy i rodzaj czynności, która ma być wykonana. Używając elektronarzędzi niezgodnie z przeznaczeniem, narażasz się na niebezpieczeństwo.

Obstuga i konserwacja narzędzi zasilanych akumulatorem

- Ładuj akumulatory wyłącznie ładowarką zalecaną przez producenta. Stosowanie innych ładowarek grozi obrażeniami ciała i pożarem.

- Używaj wyłącznie akumulatorów przeznaczonych do danego elektronarzędzia. Stosowanie innych akumulatorów grozi obrażeniami ciała i pożarem.

- Nie umieszczaj akumulatorów w pobliżu spinaczy, monet, kluczy, gwoździ, śrub ani innych metalowych przedmiotów, które mogą spowodować zwarcie. Zwarcie styków akumulatora stwarza ryzyko oparzeń lub pożaru.

- W przypadku niewłaściwego użytkowania z akumulatora może wyciec płyn. Nie dotykaj go. W razie przypadkowego kontaktu z płynem spłucz go wodą. W razie kontaktu płynu z oczami skonsultuj się również z lekarzem. Płyn wyciekający z akumulatora może powodować podrażnienie skóry lub oparzenia.

Serwis

Naprawę elektronarzędzia zlecaj tylko wykwalifikowanemu personelowi.

Używaj wyłącznie oryginalnych części zamiennych. Gwarantuje to bezpieczeństwo urządzenia.

Zasady bezpieczeństwa dotyczące wiercenia

• Stosuj środki ochrony słuchu. Wysoki poziom hałasu może prowadzić do uszkodzenia słuchu.
• Trzymaj elektronarzędzie za izolowane uchwyty, jeśli podczas pracy wiertło może uszkodzić niewidoczne przewody elektryczne lub przewód sieciowy elektronarzędzia.
• Przed rozpoczęciem pracy w ścianach, podłodze lub drzwiach sprawdź, czy prąd jest wyłączony za pomocą bezpiecznika głównego. Przed rozpoczęciem pracy sprawdź, czy w miejscu wiercenia nie jest pociągnięty przewód instalacji gazowej, elektrycznej lub wodnej. Użyj wykrywacza przewodów elektrycznych, wykrywacza metalu lub innych odpowiednich narzędzi. W razie wątpliwości skonsultuj się z uprawnionym elektrykiem.
• Elektronarzędzie i wiertło mogą wytwarzać duże ilości ciepła podczas użytkowania. Odkładaj elektronarzędzie i wiertło, aby ostygły.
• Używaj rękawic ochronnych.

Pozostałe czynniki ryzyka

- Nawet jeżeli elektronarzędzie jest używane zgodnie ze wskazówkami, zawsze pozostaje pewne ryzyko. Wymienione sytuacje mogą zaistnieć na skutek budowy i działania elektronarzędzia:

– uszkodzenia płuc w przypadku niestosowania maski przeciwpyłowej,
— uszkodzenia słuchu w przypadku niestosowania środków ochrony słuchu,
– uszczerbek na zdrowiu spowodowany narażeniem dłoni i ramienia na drgania w przypadku, gdy narzędzie było używane przez dłuższy czas lub gdy nie było obstugiwane i konserwowane zgodnie ze wskazówkami.

OSTRZEŻENIE! Podczas pracy elektronarzędzie wytwarza pole elektromagnetyczne. Pole to w niektórych okolicznościach może wpłynąć na aktywne i pasywne implanty medyczne. Aby zmniejszyć ryzyko wystąpienia ciężkich lub zagrażających życiu obrażeń ciała, zaleca się, by przed użyciem urządzenia osoby z wszczepionymi implantami medycznymi zasięgnęły porady lekarza oraz producenta implantów.

Zasady bezpieczeństwa dotyczące akumulatorów i ładowarki

Używaj wyłącznie załączonego akumulatora i ładowarki. Ładowarkę można podłączać jedynie do gniazd elektrycznych o napięciu 230 V. Chroń akumulator i ładowarkę przed działaniem wilgoci. Nie używaj ładowarki na zewnątrz pomieszczeń. Przed wyczyszczeniem ładowarki należy odłączyć ją od sieci elektrycznej.

Szczególnie ostrożnie postępuj z akumulatorem. Chroń go przed upadkiem na twardą powierzchnię i ekstremalnymi obciążeniami mechanicznymi. Nie narażaj akumulatora na zbyt wysoką lub zbyt niską temperaturę. Nie próbuj naprawiać akumulatora ani ładowarki. Ładuj akumulator wyłącznie, gdy temperatura otoczenia wynosi między 10°C a 40°C. Naładowany akumulator działa w temperaturze otoczenia od 0°C do 50°C. Gdy akumulator nie jest używany, należy przechowywać go w temperaturze między 10°C a 30°C.

NIEBEZPIECZEŃSTWO!

• Nigdy nie wywołuj zwarcia akumulatora ani nie narażaj go na działanie wilgoci. Niekładź akumulatora wśród metalowych części, które mogą spowodować zwarcie. Akumulator może się wówczas przegrzać, zapalić lub wybuchnąć.
• Natychmiast spłucz wodą miejsce kontaktu ciała z kwasem akumulatorowym lub podobnym płynem. W razie przedostania się płynu do oczu natychmiast przepłucz je wodą i skonsultuj się z lekarzem.
• Akumulatora nie wolno narażać na działanie otwartego ognia ani wody (stwarza to ryzyko wybuchu!). Akumulatora nie wolno wyrzucać razem z odpadami komunalnymi. Produkt należy przekazać w wyznaczonym miejscu do utylizacji, np. w gminnym punkcie zbiórki odpadów.

WAŻNA INFORMACJA O AKUMULATORACH

• Nie rozbieraj akumulatora na części i nie próbuj wymieniać jego ogniw.
• Użytkowanie akumulatora może nieść ze sobą ryzyko oparzeń, jeśli w wyniku kontaktu m.in. z biżuterią lub narzędziami dojdzie do zwarcia biegunów.
• Przechowuj akumulator w suchym miejscu w temperaturze niższej niż 27°C.
• Przechowuj akumulator na poziomie naładowania 30–50%.
• Przy dłuższym przechowywaniu ładuj akumulator co sześć miesięcy.

Symbole

	Przed użyciem przeczytaj instrukcję obsługi.		Ładowarka jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń.
	Stosuj środki ochrony słuchu.		Zatwierdzona zgodność z obowiązującymi dyrektywami.
	Używaj okularów ochronnych.		Zużyty produkt oddaj do utylizacji.

DANE TECHNICZNE

Uchwyt szczękowy 1–13 mm

Zakres wiercenia Stal: 10 mm

Drewno: 20 mm

Moment obrotowy 35 Nm

Prędkość obrotowa 0–350 / 0–1200/min

Napięcie robocze 18 V DC

Pojemność akumulatora 1,5 Ah

Poziom ciśnienia akustycznego LpA 70,93 dB(A), K = 3 dB

Poziom mocy akustycznej LwA 81,93 dB(A), K = 3 dB

Wiercenie w metalu 2,3 m/s², K = 1,5 m/s²

Wkręcanie bez udaru 1,061 m/s², K = 1,5 m/s²

tadowarka

Napięcie robocze 230 V AC

Prąd wyjściowy 14,4–18 V DC / 1,5 A / 80 mA

Czas ładowania 1 h

Klasa ochronności

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań.

OSTRZEŻENIE! W zależności od sposobu korzystania z elektronarzędzia rzeczywisty poziom drgań podczas pracy może różnić się od podanej wartości całkowitej. Dlatego środki ostrożności wymagane do ochrony użytkownika należy zidentyfikować na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego,

jak również czas, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu).

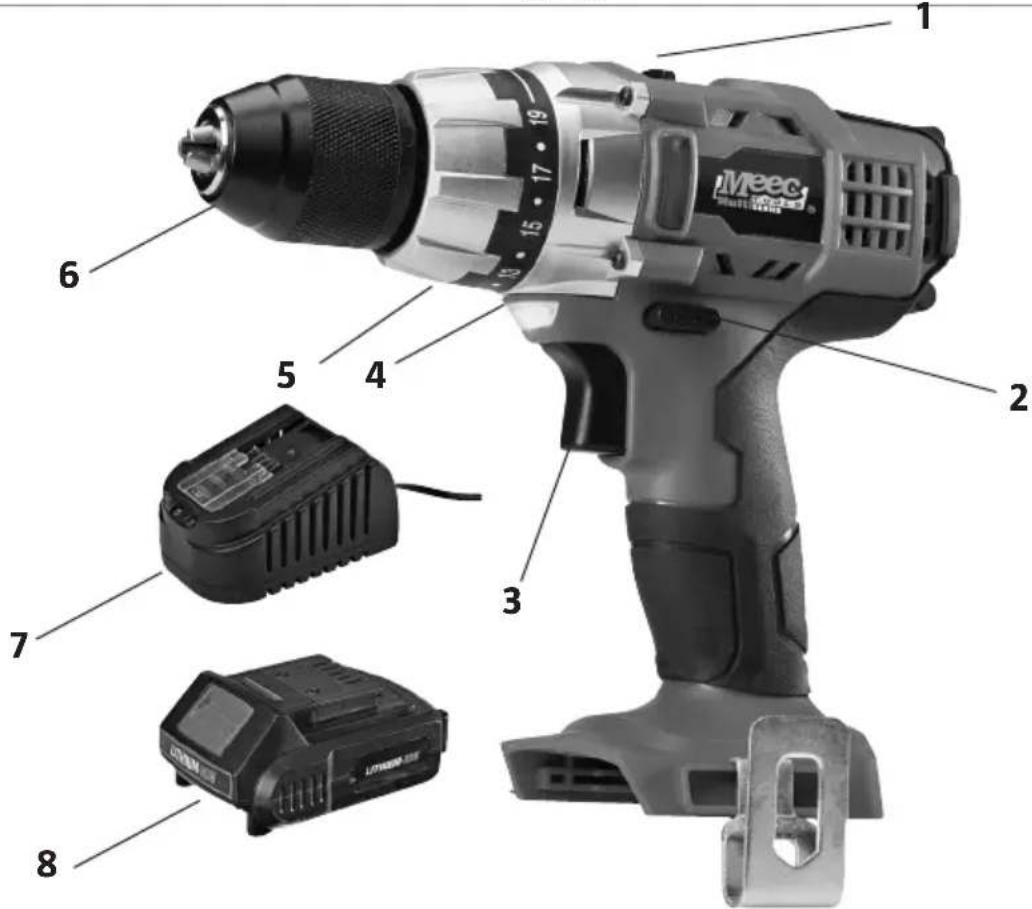

OPIS

1. Przełącznik funkcji wiercenia/wkręcania
2. Przełącznik kierunku obrotów
3. Przełącznik

4. Oświetlenie LED

5. Pokrętło wyboru momentu

6. Uchwyt szczękowy
7. ładowarka do akumulatora
8. Akumulator

OBSŁUGA

Akumulator i ładowarka

UWAGA! Do ładowania akumulatora używaj wyłącznie załączonej ładowarki. Przed pierwszym użyciem należy całkowicie naładować akumulator.

tadowanie akumulatora

1. Dopasuj akumulator do odpowiedniego rowka ładowarki i wsuwaj go, aż usłyszysz kliknięcie. Akumulator skonstruowano tak, że można go umieścić w ładowarce tylko z jednej strony. Gwarantuje to właściwe połączenie biegunów dodatnich (+) i ujemnych (-).
2. Podłącz ładowarkę do gniazda. Zaświeci czerwona dioda ładowarki.
3. Gdy akumulator jest umieszczony w ładowarce, zielona dioda świeci i miga. To oznacza, że ładowanie jest w toku. Jednocześnie czerwona dioda ładowarki przez krótki czas świeci

i miga, po czym świeci nieprzerwanie.

1. Gdy zielona dioda zacznie świecić nieprzerwanie, oznacza to, że akumulator został całkowicie naładowany. Jednocześnie czerwona dioda gaśnie. Naładowanie całkowicie rozładowanego akumulatora powinno zająć około godziny. Gdy akumulator jest częściowo rozładowany, odbywa się to szybciej.

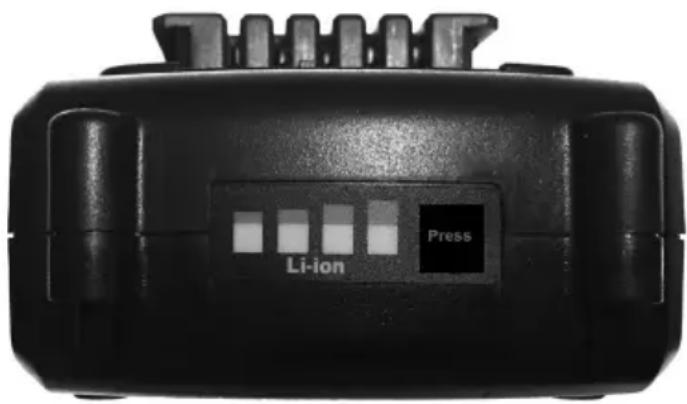

2. Podczas ładowania status akumulatora można kontrolować, naciskając czarny kwadrat przycisk z boku akumulatora. Obok przycisku zaświecą wówczas diody – od jednej do czterech. Wskazuje to poziom naładowania akumulatora. Cztery świecące diody oznaczają, że akumulator został całkowicie naładowany.

1. Gdy czerwona dioda ładowarki świeci, akumulator jest rozładowany, z kolei czerwona i żółta oznaczają częściowe naładowanie, a czerwona, żółta i zielona pełne naładowanie.
2. Odłącz ładowarkę od sieci elektrycznej. Wyjmij akumulator z ładowarki, naciskając czerwony przycisk blokady na akumulatorze i całkowicie wysuwając go wzdłuż rowka. Ustaw przełącznik kierunku obrotów w położeniu OFF i podłącz akumulator, wsuwając go do rowka wiertarko-wkrętarki, aż się zablokuje. W tym momencie wiertarko-wkrętarka jest już gotowa do użytku.

Przełącznik

Przełącznik jest wyposażony w bezstopniowy regulator prędkości obrotowej. Prędkość obrotowa wzrasta wraz z jego dociskaniem i maleje, gdy jest zwalniany.

Przełącznik kierunku obrotów

UWAGA! Wiertarko-wkrętarkę należy zatrzymać przed użyciem przełącznika kierunku obrotów, w przeciwnym razie może dojść do jej uszkodzenia.

Używaj przełącznika kierunku obrotów, aby przełączać pomiędzy kierunkami obrotu w prawo i w lewo. Gdy przełącznik kierunku obrotów znajduje się w położeniu środkowym, przełącznik blokuje się i nie można go nacisnąć. Gdy wiertarko-wkrętarka nie jest używana, przełącznik kierunku obrotów powinien znajdować się w położeniu środkowym, aby zapobiec niezamierzonemu uruchomieniu.

Ustawianie momentu obrotowego

UWAGA! Używaj regulatora wyłącznie wtedy, gdy urządzenie jest wyłączone. W przeciwnym razie może zostać uszkodzone.

Ustaw najniższy moment obrotowy urządzenia, przekręcając regulator do momentu, w którym strzałka wskaże „1”. To położenie oznacza najniższy możliwy opór wiercenia. Im wyższa wartość położenia regulatora, tym wyższy będzie moment obrotowy. Ustaw najwyższy moment obrotowy urządzenia, przekręcając regulator na symbol wiercenia.

Do wkręcania należy ustawić niski moment obrotowy. Wysoki moment obrotowy może uszkodzić wyżłobienie łba wkrętu, a nawet sprawić, że wkręt pęknie. W przypadku wiercenia należy wybrać położenie oznaczone wiertłem. Przed rozpoczęciem pracy należy wypróbować różne momenty obrotowe na fragmentach tego samego materiału.

UŻYWANIE FUNKCJI WIERTARKI

UWAGA! Przed wymianą wiertła wyjmij akumulator, aby uniknąć obrażeń ciała i/lub szkód materialnych. Używaj wyłącznie wiertła przeznaczonego do aktualnego zadania.

Montaż wiertła

Zanim wiertło zostanie włożone, poluzuj chwyty, przytrzymując dolny pierścień uchwytu i przekręcając pierścień blokujący w lewo. Otwórz chwyty tak, aby wiertło pasowało. Wsuwaj wiertło do momentu maksymalnego osadzenia w uchwycie. Następnie przytrzymaj dolny pierścień i dokręć pierścień blokujący w prawo. Upewnij się, czy wiertło jest umieszczone prawidłowo.

Wyjmij wiertło, przytrzymując dolny pierścień chwytów i przekręcając pierścień blokujący w lewo. Otwórz chwyty tak, aby można było wyjąć wiertło.

Wiercenie

Przed uruchomieniem wiertarko-wkrętarki sprawdź, czy wiertło zostało właściwie zamontowane i osadzone. Używaj odpowiednich wiertel o dobrej ostrości. Ustawiaj niższą prędkość obrotową przy pracy z dużymi wiertłami. Większe otwory należy najpierw nawiercać mniejszym wiertłem.

Wiercenie w drewnie

1. Do wiercenia w drewnie używaj wierteł do drewna.
2. Przymocuj drewniany element w odpowiedni sposób.
3. Zaznacz położenie otworów szydłem lub innym ostrym przedmiotem.
4. Ustaw przełącznik w górnej części wiertarko-wkrętarki w pozycji 2.
5. Umieść pokrętło wyboru momentu w położeniu .
6. Podczas wiercenia nie naciskaj wiertarko-wkrętarki zbyt mocno.

Wiercenie w metalu

1. Do wiercenia w metalu używaj wierteł ze stali. Zadbaj o schłodzenie materiału niepalnym chłodziwem.
2. Przymocuj metalowy element w odpowiedni sposób. Metalowy element powinien leżeć płasko na blacie roboczym.

3. Zaznacz położenie otworów punktakiem.

4. Ustaw przełącznik w górnej części wiertarko-wkrętarki w pozycji 2.

5. Umieść pokrętło wyboru momentu w położeniu .
6. Podczas wiercenia nie naciskaj wiertarko-wkrętarki zbyt mocno.

UWAGA!

• Ustaw niższą prędkość obrotową, gdy zaczynasz wiercenie, aby wiertło nie wyślizgnęło się z wierconego otworu.
• Gdy otwór jest głęboki, wiertło może utknąć. Wówczas zbyt wysoki moment obrotowy może uszkodzić wiertło lub wiertarko-wkrętarkę. Jeśli wiertło się zakleszczy, zwolnij przełącznik. Ustaw kierunek obrotu w lewo i zwolnij wiertło, używając niskiej prędkości obrotowej.

Wiercenie w tworzywie

1. Używaj wierteł ze stali.
2. Przymocuj element z tworzywa w odpowiedni sposób.
3. Zaznacz położenie otworów szydłem lub innym ostrym przedmiotem.
4. Ustaw przełącznik w górnej części wiertarko-wkrętarki w pozycji 2.
5. Umieść pokrętło wyboru momentu w położeniu .
6. Podczas wiercenia nie naciskaj wiertarko-wkrętarki zbyt mocno.

UŻYWANIE FUNKCJI WKRĘTARKI

Sprawdź, czy końcówka jest prawidłowo zamontowana. Upewnij się, że wkręty nie są wkręcane zbyt głęboko. W przeciwnym razie końcówka lub gwint mogą zostać uszkodzone.

Wkręcanie wkrętów

1. Ustaw kierunek obrotu wiertarko-wkrętarki w prawo.
2. Ustaw przełącznik w górnej części wiertarko-wkrętarki w pozycji 1.
3. Ustaw pokrętło wyboru momentu w położeniu w zakresie 1–19.
4. Umieść końcówkę w rowku łba wkrętu.
5. Ze stałą siłą dociskaj końcówkę do wkrętu i go wkręcaj.
6. Trzymaj wiertarko-wkrętarkę, aż wkręt będzie wkręcony, a następnie zwolnij przełącznik.

Wykręcanie

1. Ustaw kierunek obrotu w lewo.
2. Ustaw przełącznik w górnej części wiertarko-wkrętarki w pozycji 1.
3. Ustaw pokrętło wyboru momentu w położeniu w zakresie 1–19.
4. Umieść końcówkę w rowku łba wkrętu.
5. Ze stałą siłą dociskaj końcówkę do wkrętu i go wykręcaj.
6. Trzymaj wiertarko-wkrętarkę, aż wkręt będzie wykręcony, a następnie zwolnij przełącznik.

KONSERWACJA

UWAGA! Przed rozpoczęciem konserwacji zawsze wyciągaj akumulator z wiertarko-wkrętarki.

• Wycieraj wiertarko-wkrętarkę suchą szmatką. Nie należy używać środków czyszczących ani rozpuszczalników.
• Dopilnuj, aby w otworach wentylacyjnych nie znajdował się kurz ani zanieczyszczenia.

SAFETY INSTRUCTIONS
