INSTRUKCJA OBSŁUGI VP-9520 Concept

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji przez cały czas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Napięcie 220 – 240 V, 50/60 Hz
Pobór mocy nom. 1600 W, maks. 1800 W
Poziom hałasu ≤ 74 dB(A)
Moc ssania	23 kPa

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA:

• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyłąć materiały marketingowe.
• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia.
• Jeżeli urządzenie jest włączone lub podłączone do gniazdka elektrycznego, nie należy pozostawiać go bez nadzoru.
  • Kiedy urządzenie nie jest używane, należy odłączyć zasilanie.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i za nią pociągnąć.
• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Należy korzystać z urządzenia poza ich zasięgiem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem osoby odpowiedzialnej oraz znającej niniejszą instrukcję.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.
• Urządzenia nie należy używać jako zabawki.
• Urządzenia nie należy używać na zewnątrz ani stawiać go na mokrych powierzchniach - grozi to porażeniem prądem elektrycznym.
• Należy używać wyłącznie akcesoriów zalecanych przez producenta.
• Nie należy używać urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, naprawę usterki należy bezzwłocznie zlecić autoryzowanemu serwisowi.
• Nie należy przejeżdżać końcówką podłogową ani odkurzaczem przez przewód zasilający.
• Jeżeli odkurzacz wyposażony jest w szczotkę obrotową, najechanie odkurzaczem na przewód zasilający może być niebezpieczne.
• Nie należy przemieszczać urządzenia, ciągnąc je lub przenosząc za przewód zasilający.
• Urządzenie należy trzymać z dala od źródeł ciepła, takich jak kaloryfery, piekarniki i tym podobne. Należy chronić je przed bezpośrednim oddziaływaniem promieniowania słonecznego i wilgocią.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Nie wolno wkładać żadnych przedmiotów w otwory urządzenia. Nie należy używać urządzenia, jeżeli którykolwiek z otworów jest zatkany.
• Przed odłączeniem urządzenia od zasilania, należy wyłączyć wyłącznik główny – dopiero wtedy można wyjąć wtyczkę z gniazdka elektrycznego.
• Odkurzając schody, należy zachować większą ostrożność.
• W przypadku zatkania otworu zasysającego, należy wyłączyć odkurzacz i usunąć zanieczyszczenia, po czym można ponownie włączyć urządzenie.
• Podczas zwijania przewodu zasilającego należy go przytrzymywać, aby zapobiec jego niekontrolowanym ruchom.

• Podczas montażu akcesoriów, czyszczenia urządzenia lub w przypadku awarii należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

• Przed rozpoczęciem odkurzania, należy rozwinąć przewód zasilający na odpowiednią długość. Żółty znaczek na przewodzie zasilającym określa jego idealną długość. Nie należy wyciągać przewodu poza czerwony znaczek.

• Produkt jest przeznaczony wyłącznie do użytku domowego, nie nadaje się do wykorzystania komercyjnego.
• Nie należy odkurzać palących się przedmiotów, takich jak papierosy, zapałki lub gorący popiół.
• Urządzenia nie wolno używać w wilgotnych pomieszczeniach, nie należy odkurzać wilgotnych przedmiotów, cieczy i cieczy łatwopalnych, takich jak benzyna. Nie należy też używać odkurzacza w miejscach, w których takie substancje mogą występować.
• Nie wolno używać odkurzacza bez założonej torebki na kurz i filtrów odkurzacza. Przed użyciem urządzenia należy upewnić się, że worek i filtry odkurzacza są prawidłowo założone.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie należy włączać uszkodzonego urządzenia.
• Przed czyszczeniem i po użyciu urządzenie należy wyłączyć, odłączyć od zasilania elektrycznego i pozostawić do ostygnięcia.
• Przed rozpoczęciem odkurzania, należy usunąć z czyszczonej powierzchni duże lub ostre przedmioty, mogące uszkodzić torebkę na kurz lub któryś z filtrów odkurzacza.
• Nie należy używać urządzenia z zanieczyszczonymi filtrami.
• Nie należy podejmować prób samodzielnej naprawy urządzenia. W tym celu należy skontaktować się z autoryzowanym serwisem.

W przypadku nieprzestrzegania wskazówek producenta, ewentualne naprawy, nie będą uznawane jako gwarancyjne.

OPIS PRODUKTU

1. Uchwyt rury giętkiej
2. Rura teleskopowa
3. Kratka wylotu powietrza
4. Końcówka podłogowa
5. Rura giętka
6. Regulator mocy
7. Przycisk zwijania przewodu
8. Wskaźnik napełnienia worka
9. Przycisk wyłącznika
10. Uchwyt do przenoszenia
11. Klapka obudowy przedniej
12. Kółka gumowe

Akcesoria

A Końcówka szczelinowa ze szczoteczką
B Końcówka do tapicerek

Przed rozpoczęciem montażu lub demontażu wyposażenia, należy zawsze wyjąć wtyczkę z gniazdka!

1. Montaż rury giętkiej do odkurzacza

Wsunąć końcówkę rury do otworu zasysającego odkurzacza.

Naciskać, aż nastąpi kliknięcie i rura zatrzaśnie się we właściwej pozycji.

Aby zdemontować rurę giętką, nacisnąć obydwa przyciski zabezpieczające i wyjąć rurę.

Siła ssania może być regulowana ręcznie na uchwycie rury.

Zamknięty regulator przesuwny – silniejszy ciąg powietrza.

Otwarty regulator przesuwny – słabszy ciąg powietrza.

1. Montaż rury teleskopowej na końcówce rury giętkiej

Nasadzić rurę teleskopową na końcówkę rury giętkiej i lekko przekręcić.

1. Przedłużanie rury teleskopowej

Nacisnąć plastikową zapadkę i wyciągnąć węższą rurę.

1. Osadzenie końcówki podłogowej na rurze teleskopowej

Nałożyć rurę teleskopową na końcówkę podłogową i lekko przekręcić.

Klapka (Rys. 3) służy do zmiany funkcji końcówki podłogowej – szczotkowania (gładkie podłogi) lub gładkiego odkurzania (dywany).

AKCESORIA

1. Końcówka szczelinowa ze szczotką

Służy do odkurzania trudno dostępnych miejsc, takich jak: kaloryfery, szczeliny, kąty, cokoły, przestrzenie między tapicerkami itp.

1. Nasadka do tapicerki

Służy do czyszczenia mniejszych powierzchni tapicerowanych.

ODKURZANIE

UWAGA

Przed rozpoczęciem korzystania z odkurzacza należy się upewnić, czy filtry i worek na kurz są poprawnie założone i znajdują się we właściwej pozycji. Wyciągnąć przewód zasilający na odpowiednią długość. Żółty znaczek na przewodzie zasilającym określa optymalną długość kabla. Nie należy wyciągać przewodu zasilającego poza czerwony znaczek!

1. Włożyć wtyczkę przewodu zasilającego odkurzacza do gniazdka elektrycznego.

2. Nacisnąć wyłącznik aby włączyć odkurzacz.

3. Przy pomocy regulatora mocy ustawić odpowiednią moc ssania.

4. Po zakończeniu odkurzania, wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

5. Aby zwinąć przewód, nacisnąć jedną ręką przycisk wciągarki przewodu, drugą ręką przytrzymując przewód, zapobiec jego niekontrolowanym ruchom.

KONTROLA NAPEŁNIENIA WORKA NA KURZ

Jeżeli wskaźnik napełnienia torebki na kurz jest czerwony, należy natychmiast wymienić torebkę.

Uwaga: jeżeli po wymianie torebki wskaźnik nadal jest czerwony, może wynikać to z kilku przyczyn:

• któryś z kanałów powietrznych (rura giętka, rura teleskopowa, otwór zasysający, końcówka szczotkowa lub inne końcówki) jest zapchany,
• filtr silnika jest zanieczyszczony,
• filtr wydmuchu powietrza jest zanieczyszczony.

Należy sprawdzić, czy nie zachodzi któryś z podanych przypadków, i przed następnym użyciem odkurzacza usu problem. Jeżeli nie uda się określić przyczyny problemu, należy przekazać urządzenie do najbliższego serwisu. Kiedy wskaźnik napełnienia torebki jest w całości czerwony, nie wolno używać odkurzacza, ponieważ mogłoby spowodować to nieodwracalne uszkodzenia silnika.

CZYSZCZENIE I KONSERWACJA

Odkurzacz i akcesoria można czyścić wilgotną ściereczką. Pod żadnym pozorem nie wolno zanurzać urządzenia w wodzie! Do czyszczenia nie należy używać agresywnych substancji, np. rozpuszczalników lub substancji ściernych!

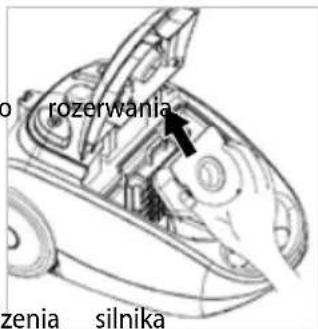

WYMIANA WORKA NA KURZ

1. Odłączyć urządzenie od zasilania, wysunąć rurę z otworu zasysającego i otworzyć obudowę odkurzacza.
2. Wyjąć worek na kurz (Rys. 2). Wyrzucić torebkę papierową lub torebkę SMS. Należy uważać, aby podczas wymiany zużytego worka nie doszło do Worek tekstylny należy jedynie opróżnić i dokładnie zamknąć - można go używać wielokrotnie.
3. Włożyć nowy lub opróżniony worek wsuwając jego płytkę w uchwyt worka. Otwór worka musi być skierowany w kierunku otworu pokrywy odkurzacza.
4. Nie wolno używać odkurzacza bez torebki na kurz! Jeżeli worek na kurz nie zostanie założony lub zostanie założony niewłaściwie, może dojść do uszł urządzenia.
5. Zamknąć obudowę i docisnąć do momentu kliknięcia.

rozerwania zenia silnika

(Rys. 2)

WYMIANA FILTRÓW

• Filtry powinny być czyszczone lub wymienione w przypadku ich widocznego zanieczyszczenia lub spadku mocy ssania odkurzacza. Należy kontrolować je po każdym użyciu odkurzacza.
• Aby zapobiec uszkodzeniu odkurzacza, nie wolno używać go bez poprawnie zainstalowanych filtrów.
• Przed wymianą filtrów należy wyciągnąć wtyczkę odkurzacza z gniazdka elektrycznego.
• Odpowiednie rodzaje filtrów dostępne są w punkcie sprzedaży odkurzacza lub na zamówienie u producenta.

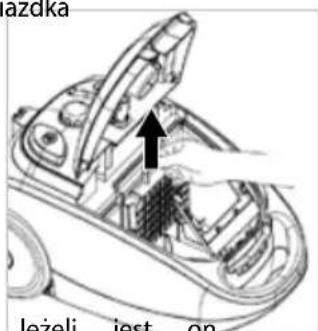

CZYSZCZENIE I WYMIANA FILTRA SILNIKA

1. Odłączyć rurę giętką i otworzyć obudowę odkurzacza.
2. Wyjąć worek na kurz z uchwytu w komorze odkurzacza, aby mieć lepszy dostęp do filtra silnika.
3. Wyjąć filtr silnika (Rys. 4). Filtr można czyścić przez wytrzepywanie. mocno zanieczyszczony, można obmyć go letnią wodą i pozostawić do wysuszenia.
4. Włożyć oczyszczony lub nowy filtr silnika do odkurzacza i zamknąć obudowę.

azuka leżeli jest on

(Rys. 3)

CZYSZCZENIE I WYMIANA FILTRA WYDMUCHU POWIETRZA

1. Otworzyć kratkę wydmuchu powietrza w tylnej części odkurzacza (Rys.4).

2. Wyjąć filtr wydmuchu powietrza. Ten typ odkurzacza wyposażony jest w filtr typu H.E.P.A., który wyłąpuje również bardzo delikatne cząstego typu można czyścić mechanicznie przez wytrzepywanie i przed miękką szczoteczką. Mocno zabrudzony filtr można także umyć i wyczyścić miękką szczoteczką w letniej wodzie, bez dodatku środków czyszczących. Ważne: Odczekać aż mokre części całkowicie wyschną. Odkurzanie przy zamontowanym filtrze spowodowałoby jego uszkodzenie! Nie należy suszyć filtra za pomocą suszarki do włosów!

st na wyjściu stki kurzu. Filtr ieranie ą wilgotnym

(Rys. 4)

Uwaga: Czyszczenie wodą może spowodować większe zużycie, a co za tym idzie skrócenie żywotności filtra.

1. Założyć wyczyszczony lub nowy filtr wydmuchu powietrza i zamknąć kratkę wydmuchu powietrza.

ROZWIĄZYWANIE PROBLEMÓW

Problem Przyczyna Rozwiązanie
Silnik nie działa.	Wtyczka została włóżona do gniazdka niewłaściwie lub niedokładnie.	Sprawdzić podłączenie wtyczki.
	Brak prądu w gniazdku.	Sprawdzić, czy w gniazdku jest napięcie, na przykład przy pomocy innego urządzenia elektrycznego.
Silnik przestał działać.	Niewłaściwy lub niewystarczający strumień powietrza, zadziałała ochrona termiczna silnika chroniąca silnik przed przegrzaniem.	Wyjąć wtyczkę przewodu zasilającego z gniazdka. Sprawdzić i udrożnić kanały zasysania i wydmuchu powietrza oraz sprawdzić, czy filtry są czyste, ewentualnie wymienić worek na kurz.
Nie można zamknąć przedniej części obudowy.	Pozostawić odkurzacz do wystygnięcia.	Sprawdź, czy torebka na kurz została właściwie założona.
Zmniejszenie mocy ssania.	Pełny lub zatkany worek na kurz. Wymienić worek na kurz.
	Zatkany filtr. Wyczyścić lub wymienić filtr.
	Zatkana końcówka, rura lub wąż.	Sprawdzić i udrożnić kanały zasysania i wydmuchu powietrza.
Odkurzacz się grzeje. Nagrzewanie się odkurzacza przy pracy jest rzeczą normalną, nie jest to usterka.

AKCESORIA DODATKOWE (DOSTĘPNE W PUNKTACH SPRZEDAŻY)

Do urządzenia można dokupić następujące akcesoria:

Papierowe worki na kurz (5 szt. + 2 szt. filtra silnika)

Tekstylny worek na kurz 1 szt.

Filtr silnika

HEPA filtr wejścia powietrza

kod zam. sms9000

kod zam.ts9520

kod zam. 44290991

kod zam. 44290992

cena według obowiązującego cennika

cena według obowiązującego cennika

cena według obowiązującego cennika

cena według obowiązującego cennika

SERWIS

Konserwację o większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urzlecić profesjonalnemu serwisowi.

OCHRONA ŚRODOWISKA

• Należy preferować odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać w punkcie odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać w punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy likwidować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zaj negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby wyniknąć z nieodpowiedniej utylizacji produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w od urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, gdzie zakupiono produkt.
