NÁVOD K OBSLUZE VP-9520 Concept

Podlahový vysavač Podlahový vysávač Odkurzacz

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli spokojeni s naším výrobkem po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napětí 220 – 240 V, 50/60 Hz
Příkon nom. 1600 W, max. 1800 W
Hlučnost ≤ 74 dB(A)
Sací výkon 23 kPa

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Pred prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.
  • Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.
• Odpojte spotřebič ze zásuvky elektrického napětí, není-li používán.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.
  • Dbeite zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
  • Nedovolte, aby byl spotřebič používán jako hračka.
• Nepoužívejte spotřebič ve venkovním prostředí nebo na mokrém povrchu, hrozí nebezpečí úraz proudem.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně autorizovaným servisním střediskem.
  • Nepřejíždějte podlahovou hubicí ani spotřebičem přes přívodní kabel.
• Je-li spotřebič vybaven rotačním kartáčem, může se vyskytnout nebezpečí, pokud přejíždíte spotřebičem přes přívodní kabel.
  • Netahejte a nepřenášejte spotřebič za přívodní kabel.
• Držte spotřebič stranou od zdrojů tepla, jako jsou radiátory, trouby a podobně. Chraňte jej před prímým slunečním zářením, vlhkostí.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nevkládejte žádné předměty do otvorů. Nepoužívejte spotřebič, je-li ucpán jakýkoli jeho otvor.
• Při odpojování spotřebiče ze zásuvky vypněte hlavní vypínač, poté vytáhněte zástrčku ze zásuvky elektrického napětí.
  • Dbejte zvýšené opatrnosti při vysávání na schodech.
• Jestliže dojde k ucpání sacího otvoru spotřebiče, vypněte spotřebič a odstraňte nečistoty před dalším zapnutím.
  • Při navíjení přívodního kabelu ho přidržujte, abyste zabránili jeho švihání okolo.

• Při nasazování příslušenství, během čištění nebo v případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

• Pred použitím spotřebiče odviňte odpovídající délku přívodního kabelu. Žlutá značka na přívodním kabelu značí ideální délku kabelu. Neodvíjejte přívodní kabel za červenou značku.

• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Nevysávejte nic hořícího, jako jsou cigarety, zápalky nebo horký popel.
• Nepoužívejte spotřebič ve vlhkých místnostech, nevysávejte vlhké věci nebo kapaliny, hořlavé kapaliny (jako je benzin) a nepoužívejte spotřebič v prostorách, kde se tyto látky mohou vyskytovat.
• Nikdy nevysávejte bez použití prachového sáčku a filtrů vysavače. Při každém použití spotřebiče se ujistěte, že jsou prachový sáček a filtry vysavače správně nasazeny.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte vychladnout.
• Před vysáváním odstraňte z vysávaného povrchu velké či ostré předměty, které by mohly poškodit prachový sáček nebo některý filtr vysavače.
• Nepoužívejte spotřebič se znečištěnými filtry.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Držadlo hadice
2. Teleskopická trubka
3. Mřížka výstupu vzduchu
4. Podlahová hubice
5. Ohebná hadice
6. Regulátor výkonu
7. Tlačítko navíjení kabelu
8. Indikátor plnosti prachového sáčku
9. Tlačítko vypínače
10. Držadlo pro prénášení
11. Klapka predního krytu
12. Pogumovaná kola

Příslušenství

A Štěrbinová hubice s kartáčkem
B Hubice na čalounění

Vždy vytáhněte zástrčku ze zásuvky elektrického napětí před sestavováním nebo odnímáním příslušenství!

1. Připojení ohebné hadice k vysavači

Vsuňte ohebnou hadici do otvoru sání vzduchu vysavače.

Tlačte, dokud neuslyšite cvaknutí - zapadnutí do správné polohy.

Při vyjmutí ohebné hadice stiskněte obě tlačítka pojistky a vyjměte hadici.

Síla sání může být ručně regulována na držadle hadice.

Posuvný regulátor zavřený - silnější tah vzduchu.

Posuvný regulátor otevřený - slabší tah vzduchu.

1. Nasazení teleskopické trubky na nástavec hadice

Nasuňte teleskopickou trubku na nástavec hadice a lehce pootočte.

1. Prodloužení teleskopické trubky

Stiskněte plastovou západku a vytáhněte menší trubku směrem ven.

1. Nasazení podlahové hubice na teleskopickou trubku

Nasadte teleskopickou trubku do podlahové hubice a lehce pootočte.

Klapka (Obr. 1) slouží k přepnutí podlahové hubice na kartáčování (pro hladké podlahy) nebo na hladké vysávání (pro koberce).

PŘÍSLUŠENSTVÍ

1. Štěrbinová hubice s kartáčkem

Slouží k vysávání těžko přístupných prostorů, jako jsou např. radiátory, štěrbiny, rohy, podstavce, prostor mezi čalouněním apod. Odnímatelný kartáček slouží k vysávání a čištění polic, knih nebo nábytku.

1. Hubice na čalounění

Tato hubice se používá na menší čalouněné plochy.

POUŽITÍ VYSAVAČE

POZNÁMKA

Před použitím vysavače se přesvědčte, že jsou správně umístěny a upevněny filtry a prachový sáček. Odviňte odpovídající délku kabelu. Žlutá značka na přívodním kabelu značí ideální délku kabelu. Nevytahujte přívodní kabel za červenou značku!

1. Zasuňte zástrčku do zásuvky elektrického napětí.

2. Stiskněte vypínač pro zapnutí vysavače.

3. Regulátorem výkonu si nastavte požadovaný výkon sání.

4. Po ukončení vysávání vypněte spotřebič a vypojte ho ze zásuvky elektrického napětí.

5. Pro navinutí přívodního kabelu stiskněte tlačítko navijáku jednou rukou a druhou jistěte přívodní kabel, aby nešvihal okolo.

KONTROLA PLNOSTI PRACHOVÉHO SÁČKU

Pokud je indikátor plnosti prachového sáčku červený, ihned provedte výměnu prachového sáčku.

Upozornění: pokud je po výměně sáčku indikátor stále červený, může to mít několik příčin:

• některý z průchodů vzduchu (hadice, teleskopická trubice, sací otvor, kartáčový nástavec nebo jiné nástavce) je ucpaný,
• filtr motoru je znečištěný,
• filtr výstupu vzduchu je znečištěný.

Zkontrolujte každou z těchto možností a před dalším použitím spotřebiče problém odstraňte. Nepodaří-li se vám zjistit příčinu problému, dopravte spotřebič do nejbližšího servisního střediska. Nikdy nepoužívejte spotřebič, je-li indikátor plnosti prachového sáčku zcela červený, mohli byste nenapravitelně poškodit motor.

ČIŠTĚNÍ A ÚDRŽBA

Příslušenství a vysavač se mohou čistit vlhkým hadříkem. Nikdy spotřebič neponořujte do vody! K čištění nepoužívejte agresivní látky, např. rozpouštědla nebo abraziva!

VÝMĚNA PRACHOVÉHO SÁČKU

1. Odpojte spotřebič ze sítě, vysuňte hadici ze sacího otvoru a vysavače.

2. Vyjměte prachový sáček (Obr. 2). Papírový nebo SMS sáček znehodnotte. Dbejte na to, aby nedošlo během manipulace k jeho roztržení. Textilní sáček pouze vyprázdněte a důkladně uzavřete – lze ho použít opakovaně.

3. Vložte nový nebo vyprázdněný sáček zasunutím jeho desky do a zajistěte ho v této poloze klapkou. Otvor sáčku se musí nacházet proti otvoru pro hadici vysavače.

4. Se spotřebičem pracujte vždy jen s použitím prachového sáčku! Jestliže zapomenete vložit prachový sáček nebo jej vložíte špatně, může dojít k poškození (Obr. 2) motoru spotřebiče.

5. Zavřete kryt a zatlačte na něj, až zacvakne.

otevřete kryt držáku šráčku u lestliže

VÝMĚNA FILTRŮ

• Filtry by měly být čištěny nebo vyměněny při viditelném znečištění nebo při poklesu sacího výkonu vysavače. Kontrolujte je po každém použití vysavače.
• Aby nedošlo k poškození vysavače, nepoužívejte jej bez správně nasazených filtrů.
  • Před výměnou filtrů vysavač vypojte ze zásuvky elektrického napětí.
  • Vhodné typy filtrů můžete zakoupit u svého prodejce nebo objednat u výrobce.

ČIŠTĚNÍ A VÝMĚNA FILTRU MOTORU

1. Po odpojení pružné hadice otevřete kryt vysavače.
2. Z držáku vysuňte prachový sáček, abyste měli lepší přístup k filtru motoru.

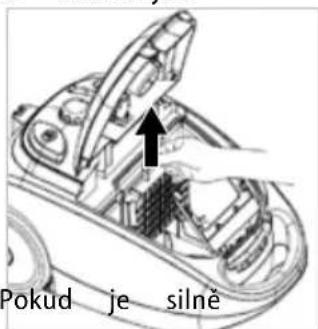

3. Vyjměte filtr motoru (Obr. 3). Filtr je možné čistit vyklepáním. znečištěn, lze ho omýt ve vlažné vodě a nechat řádně usušit.

4. Vložte vyčištěný nebo nový filtr motoru do vysavače a zavřete kryt vysavače.

Pokud je silně

(Obr. 3)

ČIŠTĚNÍ A VÝMĚNA FILTRU VÝSTUPU VZDUCHU

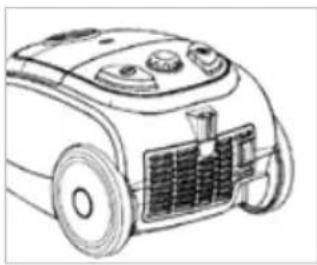

1. Otevřete mřížku výstupu vzduchu v zadní části vysavače (Obr. 4).

2. Vyjměte filtr výstupu vzduchu. Tento typ vysavače je vybaven na výstupu H.E.P.A. filtrem, který je schopen zachytávat velmi jemné částice prachu. Tento filtr je možné čistit mechanickým vyklepáním a očištěním měkkým kartáčkem. Hodně znečištěný filtr lze po tomto kroku omýt a vyčistit měkkým kartáčkem ve vlažné vodě bez čisticích přísad. Důležité je nechat mokré části důkladně vyschnout.

Vlhký filtr by se vysáváním znehodnotil! Nepoužívejte k sušení fén!

Pozn.: Mokrým čištěním může dojít k většímu opotřebení filtru a tím ke zkrácení jeho životnosti.

1. Vložte vyčištěný nebo nový filtr výstupu vzduchu do vysavače a zavřete mřížku výstupu vzduchu.

Problém Příčina Rešení
Motor nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte přítomnost napětí, např. jiným spotřebičem.
Motor přestal pracovat	Špatný nebo příliš malý proud vzduchu, zareagovala tepelná pojistka proti přehřátí motoru.	Vypojte přívodní kabel ze zásuvky.Zkontrolujte a uvolněte průchod vzduchu sání a výfuku, čistotu filtrů, příp. vyměňte prachový sáček.Nechte vysavač vychladnout.
Přední kryt nejde zavřít.	Chybně vložený prachový sáček. Zkontrolujte vložení prachového sáčku.
Snížení sacího výkonu	Naplněný nebo ucpaný prachový sáček. Vyměňte prachový sáček.
	Ucpaný filtr. Vyčistěte nebo vyměňte filtr.
	Ucpaná hubice, trubky nebo hadice.	Zkontrolujte a uvolněte průchod vzduchu sání a výfuku.
Vysavač se zahřívá Zahřátí vysavače během provozu je normální, nejedná se o závadu.

DOKOUPITELNÉ PŘÍSLUŠENSTVÍ

Ke spotřebiči je možné dokoupit následující příslušenství:

SMS prachové sáčky (5 ks + 2 ks filtr motoru)

obj. kód sms9000 cena dle platného ceníku

Prachový sáček textilní 1 ks

obj. kód ts9520

cena dle platného ceníku

Filtr motoru

obj. kód 44290991

cena dle platného ceníku

H.E.P.A. filtr výstupu vzduchu

obj. kód 44290992

cena dle platného ceníku

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah o vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Technické parametre
Napätie 220 – 240 V, 50/60 Hz
Príkon nom. 1600 W, max. 1800 W
Hladina akustického výkonu ≤ 74 dB(A)
Sací výkon 23 kPa

1. Držadlo hadice
2. Teleskopická rúrka
3. Mriežka výstupu vzduchu
4. Podlahová hubica
5. Ohybná hadica
6. Regulátor výkonu
7. Tlačidlo navíjania kábla
8. Indikátor plnosti prachového vrecka
9. Tlačidlo vypínača
10. Držadlo na prenášanie
11. Klapka predného krytu
12. Pogumované kolesá

Príslušenstvo

Pred skladaním alebo odnímaním príslušenstva vždy vytiahnite zástrčku zo zásuvky elektrického napätia!

Posuvný regulátor otvorený – slabší t'ah vzduchu.

Stlačte plastový kolíček a potiahnite menšiu rúrku smerom von.

1. Zasuňte zástrčku do zásuvky elektrického napätia.

2. Stlačte vypínač pre zapnutie vysávača.

3. Regulátorom výkonu si nastavte požadovaný výkon satia.

4. Po ukončení vysávania vypnite spotrebič a vypojte ho zo zásuvky elektrického napätia.

5. Pre navinutie prívodného kábla stlačte jednou rukou tlačidlo navijaka a druhou istite prívodný kábel, aby nešvihal okolo.

KONTROLA PLNOSTI PRACHOVÉHO VRECKA

Ak je indikátor plnosti prachového vrecka červený, ihneď vymeňte prachové vrecko.

Prachové vrecko textilné 1 ks obj. kód ts9520 cena podl'a platného cenníka

H.E.P.A. filter výstupu vzduchu

Recyklácia spotrebiča na konci jeho životnosti:
