INSTRUKCJA OBSŁUGI Lupo 2 Isofix Osann

Dziękujemy za wybranie naszego fotelika samochodowego Lupo 2 Isofix. Aby uzyskać pomoc w związku z niniejszym produktem, prosimy zwrócić się do naszego działu obsługi klienta.

ZASTOSOWANIE

• Produkt jest przeznaczony dla dzieci o wzroście od 76 do 150 cm.
• Montaż przodem do kierunku jazdy przy wzroście od 76 do 105 cm i minimalnego wieku 15 miesięcy odbywa się za pomocą łączników Isofi x i górnego pasa mocującego. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa samochodowego fotelika dziecięcego.
• Montaż przodem do kierunku jazdy dla dzieci o wzroście od 100 do 150 cm odbywa się za pomocą łączników Isofi x. W tej klasie rozmiarów górny pas mocujący nie jest wymagany. Dziecko jest przypięte 3-punktowym pasem bezpieczeństwa samochodu. Alternatywnie, fotelik samochodowy dla dzieci w rozmiarze 100–150 cm może być również wyposażony tylko w 3-punktowy pas. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.

UWAGA

STOSOWAĆ WYŁĄCZNIE DLA DZIECI W WIEKU POWYŻEJ 15 MIESIĘCY.

WSKAZÓWKA

WSKAZÓWKA (76–105 cm):

To jest system fotelika dziejącego i-Size. Jest homologowany zgodnie z regulacją nr 129 do użytku w siedzeniach pojazdów „zgodnych z i-Size”, według zaleceń producenta pojazdu w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta systemu fotelika dziejącego lub do sprzedawcy.

System fotelika dziejącego można stosować na wszystkich siedzeniach Isofi x, pod warunkiem, że dostępny jest również hak mocujący na górny pas mocujący.

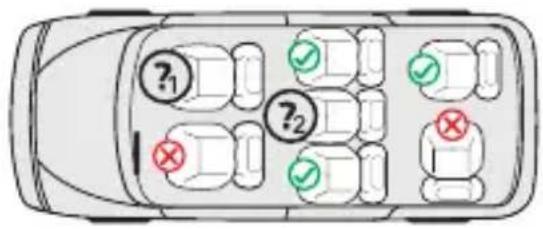

INFORMACJA (100–150 cm):

Jest to zoptymalizowane podwyższenia do siedziska dla dziecka i-Size. Jest dopuszczone zgodnie z regulacją nr 129 do użytku głównie na „siedzeniach i-Size” określonych przez producentów pojazdów w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta rozszerzo-nego systemu fotelika dziecięcego lub do sprzedawcy.

Zoptymalizowane podwyższenie siedziska dla dziecka i-Size można również stosować na wszystkich siedzeniach kategorii „uniwersalnej”, o ile nie jest to sprzeczne z wyposażeniem wnętrza pojazdu.

W razie wątpliwości należy skontaktować się z producentem fotelika lub sprzedawcą.

76-105 cm: Tylko jeśli dostępne są złącza ISOFIX i hak do górnego pasa mocującego.

100-150 cm: Tylko jeśli obecny jest co najmniej jeden pas 3-punktowy zgodny z ECE R16. Jeśli obecne są złącza Isofi x, można je również wykorzystać dodatkowo. Zabezpieczenie dziecka tylko pasem 2-punktowym jest niedozwolone.

Poniższa tabela zawiera informacje o urządzeniach mocujących i metodach mocowania:

Przedział wzrostu	Kierunek montażu	Instalacja Typ Zabezpieczenie dziecka
76–105 cm	Przodem do kierunku jazdy	Złącza Isofi x i górny pas mocujący	i-Size	5-punktowy pas fotelika samochodowego
100–150 cm	Przodem do kierunku jazdy	Łączniki Isofi x i 3-punktowy pas bezpieczeństwa	i-Size Booster seat	3-punktowy pas bezpieczeństwa
100–150 cm	Przodem do kierunku jazdy	3-punktowy pas bezpieczeństwa	i-Size Booster seat	3-punktowy pas bezpieczeństwa

OSTRZEŻENIE

• Aby zapewnić dziecku bezpieczeństwo, prosimy o staranne zapoznanie się z niniejszą instrukcją przed użyciem produktu. Instrukcję należy zachować. Nieprzestrzeganie wskazówek zawartych w niniejszej instrukcji może spowodować u dziecka poważne obrażenia cielesne.
• Fotelik dziecięcy może być używany wyłącznie z 5-punktowymi pasami bezpieczeństwa dla dzieci o masie ciała poniżej 23 kg i wzroście do 105 cm.
• Fotelik NIE może być używany z 5-punktowymi pasami bezpieczeństwa dla dzieci o masie ciała powyżej 23 kg i wzroście powyżej 105 cm.
• Fotelik dziecięcy można montować przodem do kierunku jazdy za pomocą łączników Isofix i górnego pasa mocującego.
• Montaż Isofi x: zapoznać się z instrukcją producenta samochodu.
• Nie wolno korzystać z żadnych innych nośnych punktów łączenia niż te, które zostały opisane w instrukcji i zostały oznaczone w systemie zabezpieczającym dziecko.
• Nie należy używać fotelika samochodowego w domu. Fotelik został zaprojektowany wyłącznie do użytku w samochodzie.
• Nigdy nie pozostawiać dziecka w foteliku bez opieki.
• Fotelik samochodowy należy wymienić, jeśli podczas wypadku został narażony na duże obciążenia.
• Ze względów bezpieczeństwa samochodowy fotelik dziecięcy musi być przymocowany do pojazdu również wówczas, gdy dziecka nie ma w foteliku.
• Należy zawsze upewnić się, że wszystkie pasy mocujące samochodowy fotelik dziecięcy do pojazdu są dobrze założone i że są dopasowane do ciała dziecka. Ponadto należy się upewnić, że pasy nie są poskręcane.
• Bagaż lub inne przedmioty, które w przypadku zderzenia mogą spowodować obrażenia cielesne, muszą być odpowiednio zabezpieczone.
• Sztywne elementy i części z tworzywa sztucznego systemu fotelika dziecięcego należy umieszczać i instalować w taki sposób, aby nie mogły zostać zakleszczone przez ruchome siedzenie lub drzwi pojazdu.
• Ważne jest, aby głęboko osadzone pasy bezpieczeństwa mocno trzymały miednicę dziecka. Aby uniknąć ryzyka upadku, dziecko powinno mieć zawsze zapięte pasy.
• Wprowadzanie zmian lub modyfi kacji w produkcie bez zgody właściwej instancji jest niebezpieczne. Również nieprzestrzeganie instrukcji montażu producenta systemu fotelika dziecięcego stwarza zagrożenie dla bezpieczeństwa Państwa dziecka.
• Ten fotelik dziecięcy został zaprojektowany dla dzieci o maksymalnym wzroście 150 cm. Nigdy nie przeciązać fotelika dziecięcego, przewożąc w nim więcej niż jedno dziecko lub dodatkowe ładunki.
• Nie wolno używać systemu fotelika dziecięcego bez obicia.
• Obicia nie można zastąpić innym niż zalecane przez producenta, ponieważ stanowi ono integralną część systemu fotelika dziecięcego.

ELEMENTY FOTELIKA

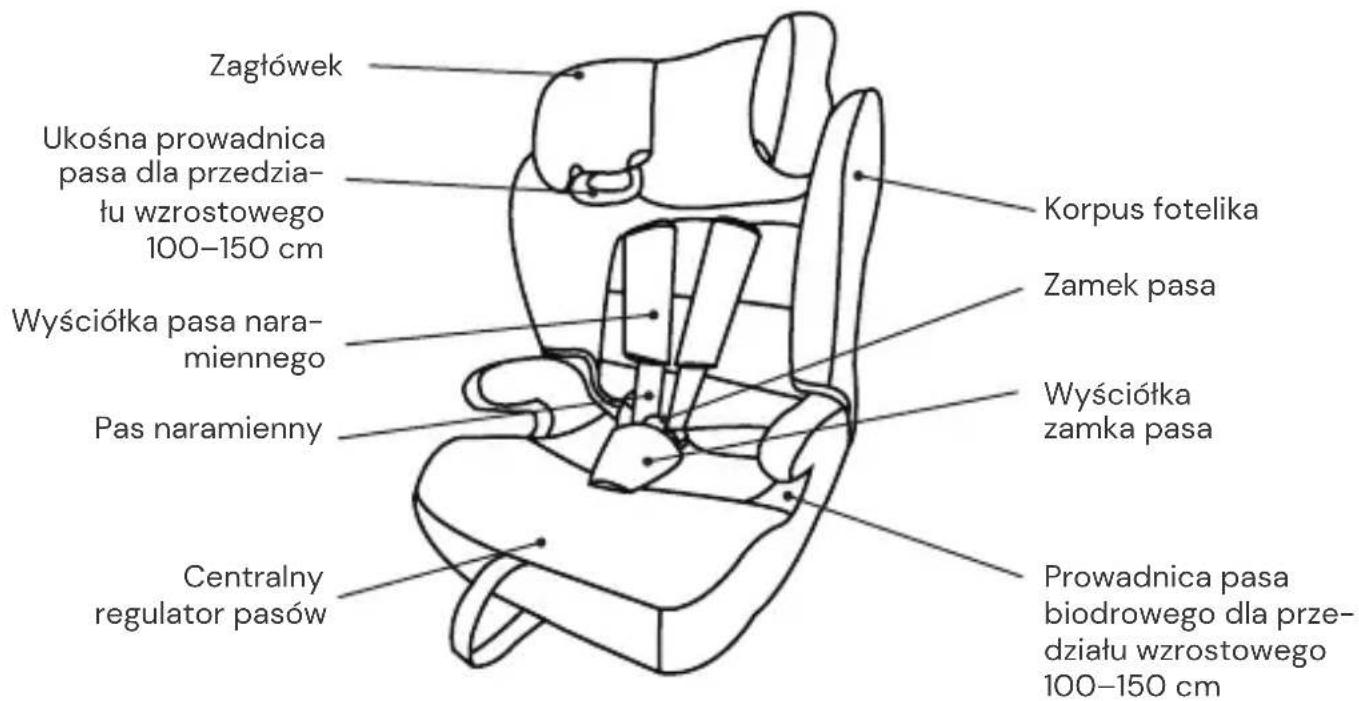

Widok z przodu

Zagłówek Ukośna prowadnica pasa dla przedziału wzrostowego 100–150 cm Wyściółka pasa naramiennego Pas naramienny Centralny regulator pasów Korpus fotelika Zamek pasa Wyściółka zamka pasa Prowadnica pasa biodrowego dla przedziału wzrostowego 100–150 cm

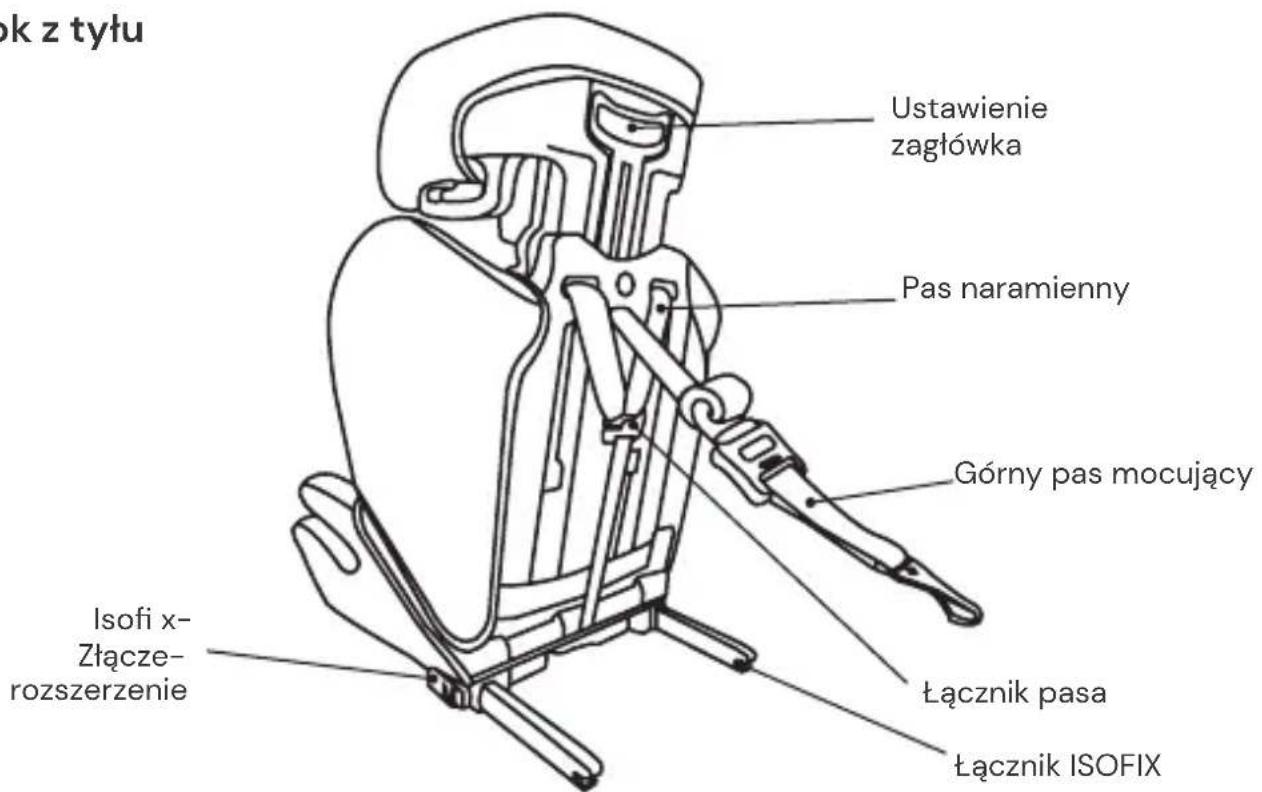

Widok z tyłu

ok z tyłu Ustawienie zagłówka Pas naramienny Górny pas mocujący Isofi x-Złącze-rozszerzenie Łącznik pasa Łącznik ISOFIX

STOSOWANIE SAMOCHODOWEGO FOTELIKA DZIECIECEGO

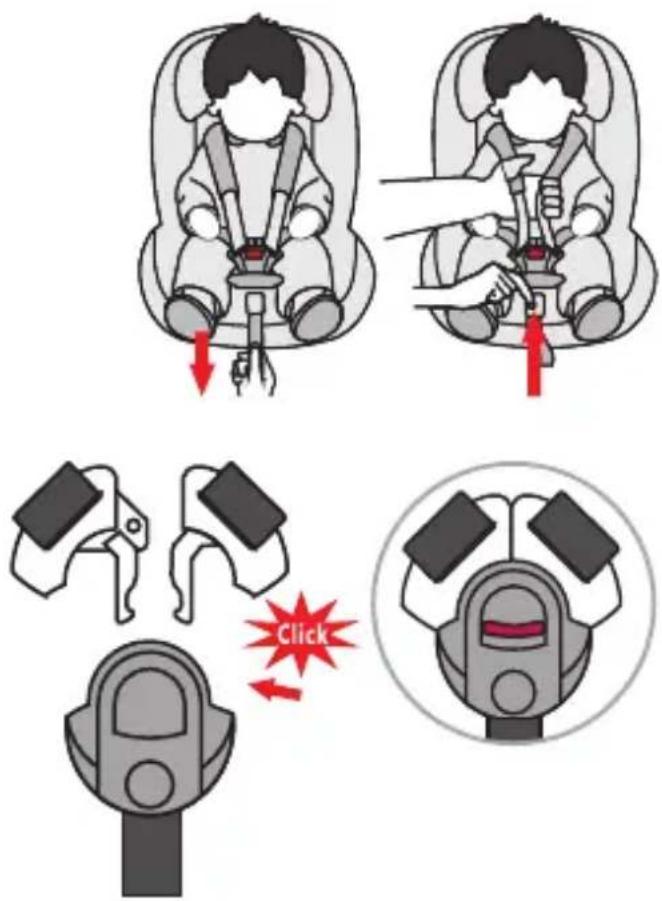

Regulacja pasa

• Aby poluzować pas, należy nacisnąć jedną ręką przycisk do regulacji pasa w obszarze siedziska. Drugą ręką chwycić zamek pasa i ostrożnie poluzować zapięte pasy.
• Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są poskręcane.

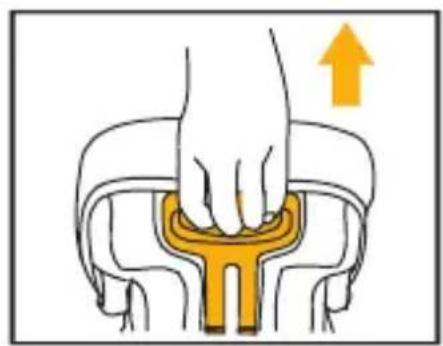

Odpinanie/zapinanie pasa

• Aby odblokować pas, należy wcisnąć czerwo-ny przycisk na zamku pasa, wyciągnąć języczki klamry i rozłączyć je.
• Aby zablokować pas, należy najpierw złączyć obydwa języczki klamry, a następnie włożyć je razem w zamek pasa.

• Poluzować pasy i pociągnąć za dźwignię regulacji zagłówka z tytu samochodowego fotelika dziecięcego. Przesunąć zagłówek tak, aby zatrzasnął się na odpowiedniej wysokości.
• Upewnić się, że pasy naramienne są wyprowadzone z samochodowego fotelika dziecięcego tuż nad ramionami dziecka.
• Puścić dźwignię i upewnić się, że zagłówek jest zablokowany.

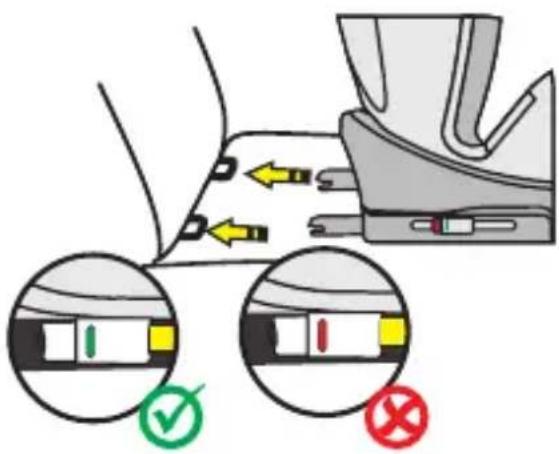

• Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.
• Wprowadzić łączniki Isofi x w gniazda Isofi x na fotelu samochodowym i zablokować.
• Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Sprawdzić, czy oba wskaźniki Isofi x mają kolor zielony.

Górny pas mocują- cy dla przedziału wzrostu 76-105 cm

• Wyjmij górny pas mocujący z torby znajdującej się z tyłu fotelika (torba zależy od wariantu).

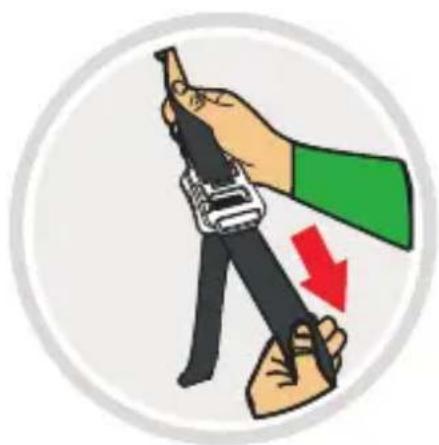

• Aby zwolnić górny pas mocujący, należy nacisnąć przycisk jedną ręką, a drugą pociągnąć bok zaczepu pasa do wymaganej długości.
• Aby zamocować górny pas mocujący, należy zaczepić zaczep pasa w punkcie mocowania na fotelu samochodowym i możliwe najmocniej naprężić. Wskaźnik zmieni kolor na zielony dopiero wtedy, gdy pas zostanie wystarczająco mocno naprężony.
• Górny pas mocujący jest konieczny tylko w przypadku przedziału wzrostu 76–105 cm. W klasie rozmiarów 100–150 cm górny pas mocujący nie jest już potrzebny.

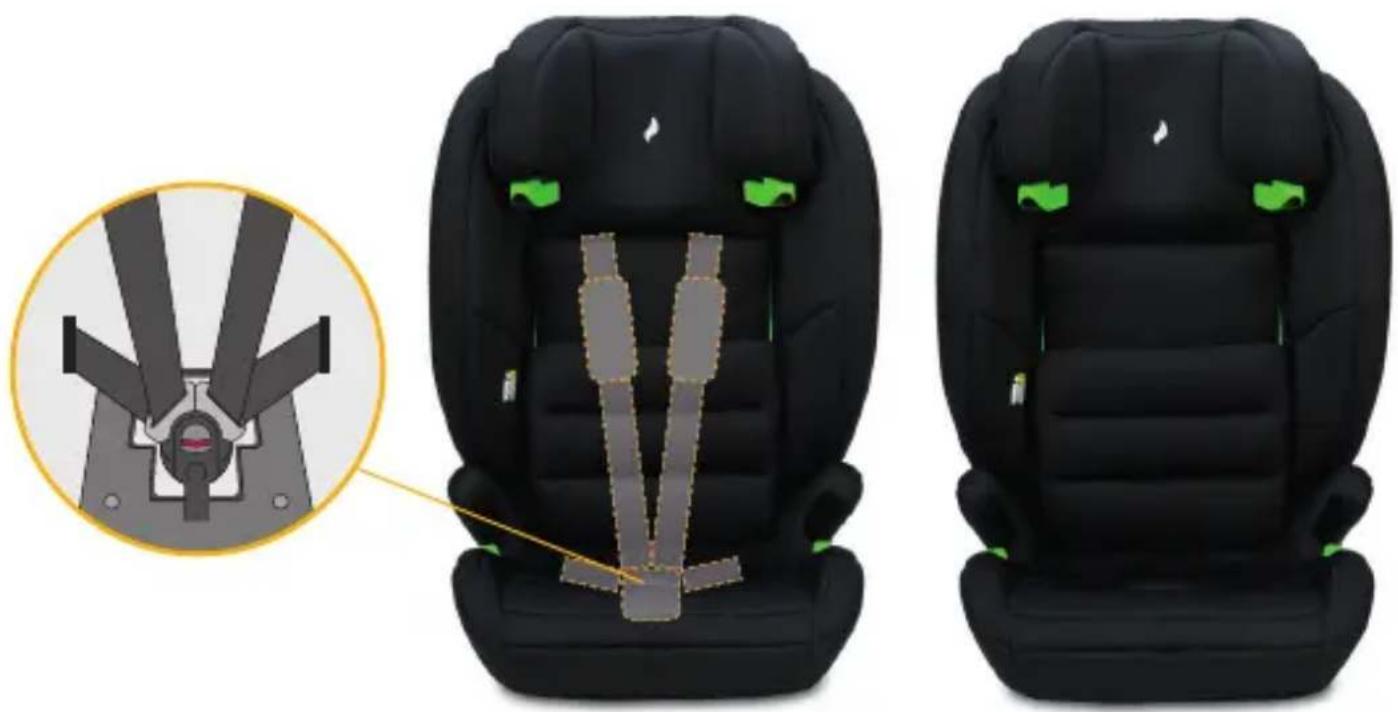

Przechowywanie 5-punktowego pasa dla przedziału wzrostu 100–150 cm

• Poluzować system pasów bezpieczeństwa do maksymalnej długości.
• Otworzyć system pasów i zdjąć wyściołkę zamka pasa.
• Ostrożnie ściągnąć pokrowiec z siedzenia, aby można było przełożyć zamek pasa przez otwór w pokrowcu.
• Otworzyć pokrywę z tyłu na zatrzaski i złożyć ją do przodu.
• Włożyć klamry w zamki pasa i schować je we wgłębieniu w obszarze siedzenia. W tym celu należy najpierw usunąć dwa kawałki materiału wypełniającego z wgłębienia. Następnie umieścić cieńszy element z powrotem na zamku pasa we wgłębieniu.
• Teraz schować pasy naramienne wraz z wyściołką pasa naramiennego za dolną częścią osłony zagłówka. Wyściółki zamka pasa można również całkowicie zdemontować. W tym celu należy odczepić paski mocujące wyściółki zamka pasa; są one przymocowane do metalowej poprzeczki z tytu fotelika samochodowego dla dzieci. Następnie można pociągnąć wyściółki zamka pasa do przodu i całkowicie je zdjąć.
• Teraz złożyć pokrywę tylnej części i zamknąć zatrzaski.
• Wszystkie usunięte części starannie schować.

(ilustracje przykładowe)

CZYSZCZENIE

Aby zapewnić długą żywotność fotelika samochodowego, do jego czyszczenia nie należy używać rozpuszczalników, środków ściernych ani agresywnych środków czyszczących. Po każdym praniu sprawdzać trwałość tkaniny i szwów. Podczas prania pokrowca postępować zgodnie z instrukcjami na etykiecie (patrz poniżej).

Prać w temperaturze 30°C, program do prania delikatnych tkanin

NIE prasować

NIE wybielać

NIE czyścić chemicznie

Suszyć w suszarkach bębnowych w niskiej temperaturze

UTRZYMYWANIE W NALEŻYTYM STANIE

Regularnie sprawdzać stan produktu pod kątem ewentualnych uszkodzeń. W przypadku uszkodzenia nie wolno używać samochodowego fotelika dziecięcego i należy go przechowywać w miejscu niedostępnym dla dzieci.

W przypadku jakichkolwiek pytań lub problemów prosimy o kontakt z Działem obsługi klienta Osann, tel. [phone].

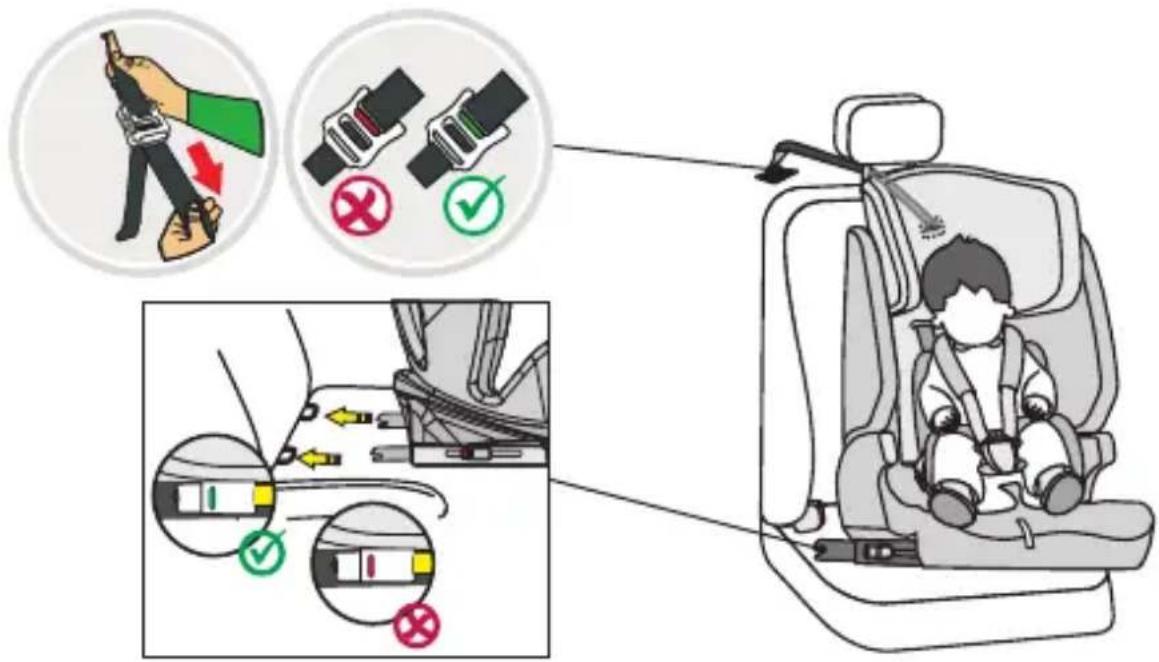

MONTAŻ FOTELIKA SAMOCHODOWEGO

1) Klasa wielkości 76–105 cm, min. 15 miesięcy, maks. 23 kg, przodem do kierunku jazdy

1. Umieścić fotelik samochodowy przodem do kierunku jazdy na siedzeniu samochodu.
2. Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.
3. Wprowadzić łączniki Isofi x w gniazda Isofi x na fotelu samochodowym i zablokować.
4. Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.
5. Chwycić górny pas mocujący i wyciągnąć go na maksymalną długość.
6. Zahaczyć górny pas mocujący na odpowiednim haku w samochodzie (np. z tyłu siedzenia sa-mochodowego lub w bagażniku. Prosimy przestrzegać przy tym instrukcji obsługi samochodu).
7. Następnie napiąć górny pas mocujący, aż pojawi się na nim zielony wskaźnik.
8. Odpiąć klamrę pasa samochodowego fotelika dziecięcego i odłożyć pasy po zewnętrznej stronie fotelika.
9. Posadzić dziecko w samochodowym foteliku dziecięcym.
10. Ustawić wysokość zagłówka zgodnie z wcześniejjszym opisem.
11. Zapiąć z powrotem klamrę pasa tak, aby słychać było odgłos kliknięcia.
12. Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są poskręcane.

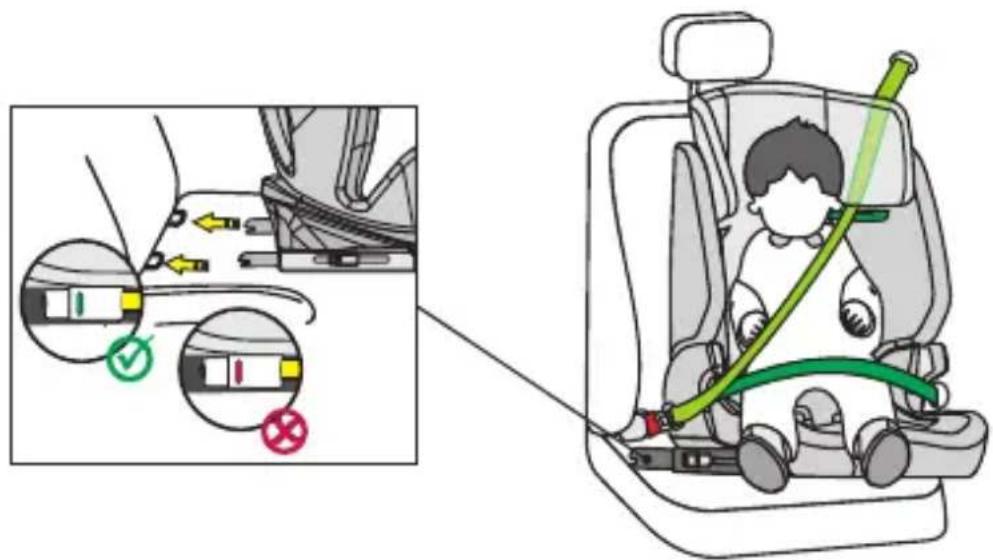

2) Przedział wzrostu 100–150 cm, przodem do kierunku jazdy

1. 5-punktowe pasy bezpieczeństwa fotelika dziecięcego i górny pas mocujący muszą być zamocowane w sposób opisany powyżej. Nie są one wymagane w tym przedziale wzrostu.
2. Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.
3. Poprowadzić łączniki Isofi x do gniazd Isofi x na fotelu samochodowym i zatrzasnąć je.
4. Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.
5. Przeciągnąć ukośny pas bezpieczeństwa 3-punktowego pasa bezpieczeństwa samochodu przez prowadnicę ukośnego pasa na zagłówku samochodowego fotelika dziecięcego.
6. Posadzić dziecko w samochodowym foteliku dziecięcym.
7. Wyregulować wysokość zagłówka tak, aby głowa dziecka całkowicie na nim spoczywała, a ukośny pas wychodził przez prowadnicę pasa na wysokości ramion dziecka.
8. Zapiąć klamrę 3-punktowego pasa tak, aby słychać było odgłos kliknięcia.
9. Upewnić się, że zarówno pas ukośny, jak i pas biodrowy przebiegają wzdłuż drugiej prowadnicy pasa biodrowego (poniżej podłokietnika) fotelika, która jest skierowana w stronę zamka pasa bezpieczeństwa samochodu.
10. Pociągnąć za ukośny pas, aby go napiąć. Upewnić się, że pasy nie są poskręcane.

Montaż bez Isofi x:

Alternatywnie, fotelik samochodowy dla dzieci w rozmiarze 100–150 cm może być również wyposażony tylko w 3-punktowy pas. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.
