MANUALE UTENTE Lupo 2 Isofix Osann

Grazie per aver scelto il nostro seggiolino per auto Lupo 2 Isofi x. In caso di domande riguardo al prodotto rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è progettato per bambini di altezza compresa fra 76 e 150 cm.
• L'installazione orientata in avanti, da 76 a 105 cm di altezza del bambino e con un'età minima di 15 mesi, avviene con l'ausilio dei connettori Isofix e della cinghia Top-Tether. Il bambino viene allacciato con la cintura a 5 punti del seggiolino.
• L'installazione orientata in avanti da 100 a 150 cm di altezza del bambino avviene con l'ausilio dei connettori Isofi x. La cintura Top-Tether non è necessaria per questa classe di altezza. Il bambino deve essere allacciato per mezzo della cintura a 3 punti dell'auto. In alternativa, per la classe di altezza 100–150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.

ATTENZIONE

UTILIZZARE SOLO A PARTIRE DAI 15 MESI DI ETÀ.

AVVISO

NOTA (76-105 cm):

questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n° 129 per l'uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d'uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

Il sistema di ritenuta per bambini può essere utilizzato su tutti i sedili Isofi x, purché sia presente anche un gancio di fi ssaggio per l'imbracatura Top-Tether.

NOTA (100–150 cm):

si tratta di un rialzo per bambini i-Size ottimizzato. È omologato ai sensi del regolamento n° 129 per l'utilizzo principalmente su "sedili i-Size", come indicato dal costruttore del veicolo nelle istruzioni per l'uso del veicolo. In caso di dubbio rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.

Il rialzo i-Size è un dispositivo ottimizzato utilizzabile anche su tutti i sedili della categoria "universale" a condizione che non sia in contrasto con l'interno del veicolo.

In caso di dubbio contattare il produttore del seggiolino o il rivenditore.

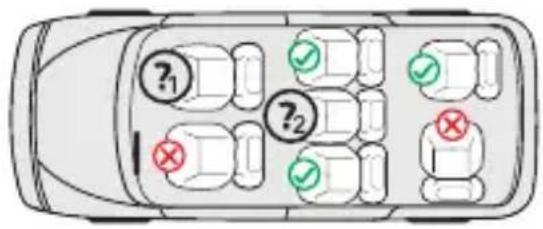

?₁ ?₂

1. e 2.:

76-105 cm: solo se sono disponibili i connettori Isofi x e un gancio di fi ssaggio per l'imbracatura superiore.

100-150 cm: solo se è disponibile almeno una cintura a 3 punti secondo la norma ECE R16. Se sono disponibili i connettori Isofi x, si possono utilizzare in aggiunta anche questi. Non è consentito il fi ssaggio del bambino solo con una cintura a 2 punti.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

Classe di altezza	Direzione di montaggio	Installazione Tipo Fissaggio del bambino
76–105 cm	Orientato in avanti	Connettori Isofi x & Top-Tether	i-Size	Cintura a 5 punti del seggiolino auto
100–150 cm	Orientato in avanti	Connettori Isofi x e cintura a 3 punti dell'auto	Sedile rialzato i-Size	Cintura a 3 punti dell'auto
100–150 cm	Orientato in avanti	Cintura a 3 punti dell'auto	Sedile rialzato i-Size	Cintura a 3 punti dell'auto

AVVERTENZA

• Si prega di leggere attentamente il presente manuale prima dell'uso al fine di garantire la sicurezza del bambino. Conservare il presente manuale. La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.
• Il seggiolino può essere utilizzato solo con il proprio sistema di cinture a 5 punti per bambini con un peso corporeo inferiore a 23 kg e un'altezza massima di 105 cm.
• Il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti per bambini con peso corporeo superiore a 23 kg e altezza superiore a 105 cm.
• Il seggiolino può essere installato nel senso di marcia con i connettori Isofix e la cintura Top-Tether.
• Per l'installazione con Isofi x: leggere attentamente il manuale del costruttore dell'auto.
• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.
• Non utilizzare il presente seggiolino per auto in casa. Il seggiolino auto è concepito esclusivamente per l'utilizzo in auto.
  • Non lasciare mai il bambino incustodito sul seggiolino.
• Il seggiolino auto per bambini deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.
• Per motivi di sicurezza, il seggiolino auto per bambini deve essere fissato nel veicolo anche quando il bambino non vi è seduto.
• Accertarsi sempre che tutte le cinture che fissano il seggiolino auto per bambini al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla sua corporatura. Assicurarsi inoltre che le cinture non siano attorcigliate.
• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere fissati correttamente.
• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collocati e installati in modo da non restare incastrati in un sedile mobile o una portiera del veicolo.
• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fissino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.
• È pericoloso apportare modifiche o integrazioni al prodotto senza il consenso dell'autorità competente. L'inosservanza delle istruzioni di installazione del produttore del sistema di ritenuta per bambini può rappresentare un pericolo per la sicurezza del vostro bambino.
• Questo seggiolino è progettato per bambini di altezza massima di 150 cm. Non sovraccaricare il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.
• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.
• La fodera del seggiolino non deve essere sostituita con una diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.

PARTI DEL SEGGIOLINO

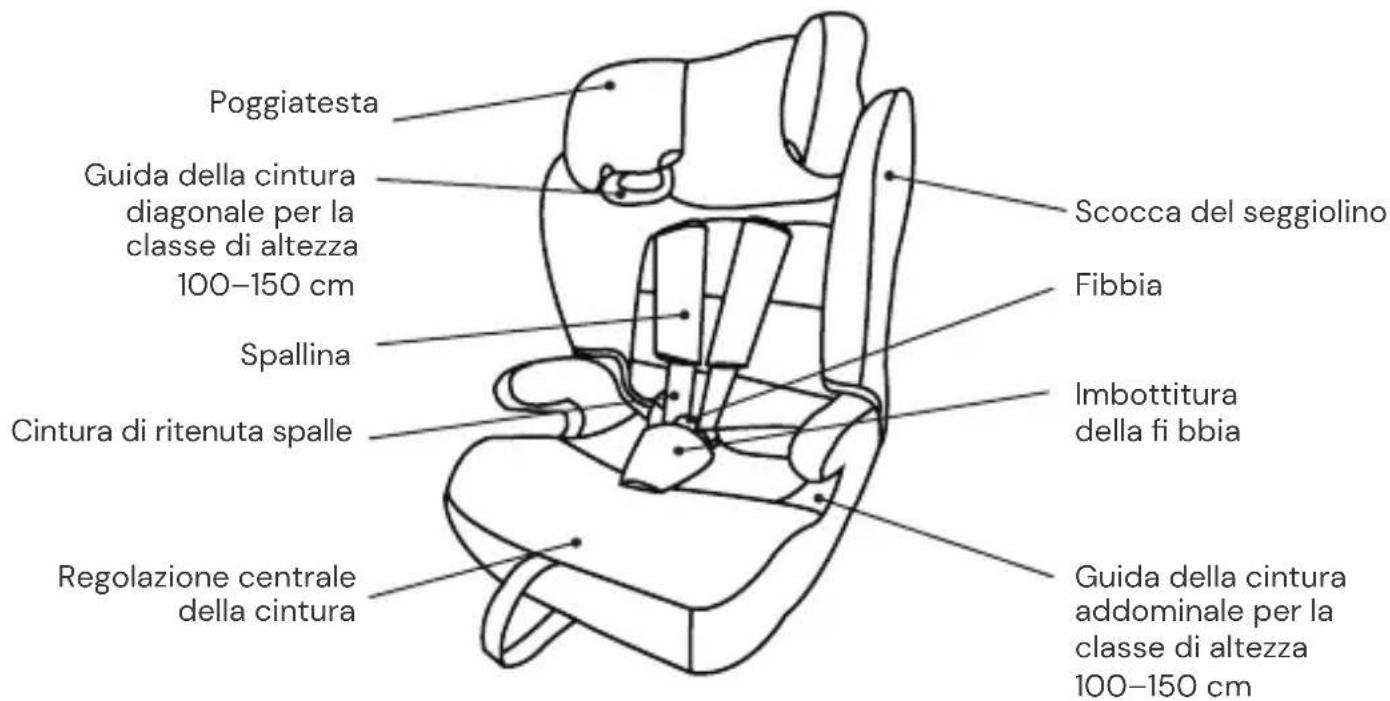

Vista anteriore

Poggiatesta Guida della cintura diagonale per la classe di altezza 100–150 cm Spallina Cintura di ritenuta spalle Regolazione centrale della cintura Scocca del seggiolino Fibbia Imbottitura della fi bbia Guida della cintura addominale per la classe di altezza 100–150 cm

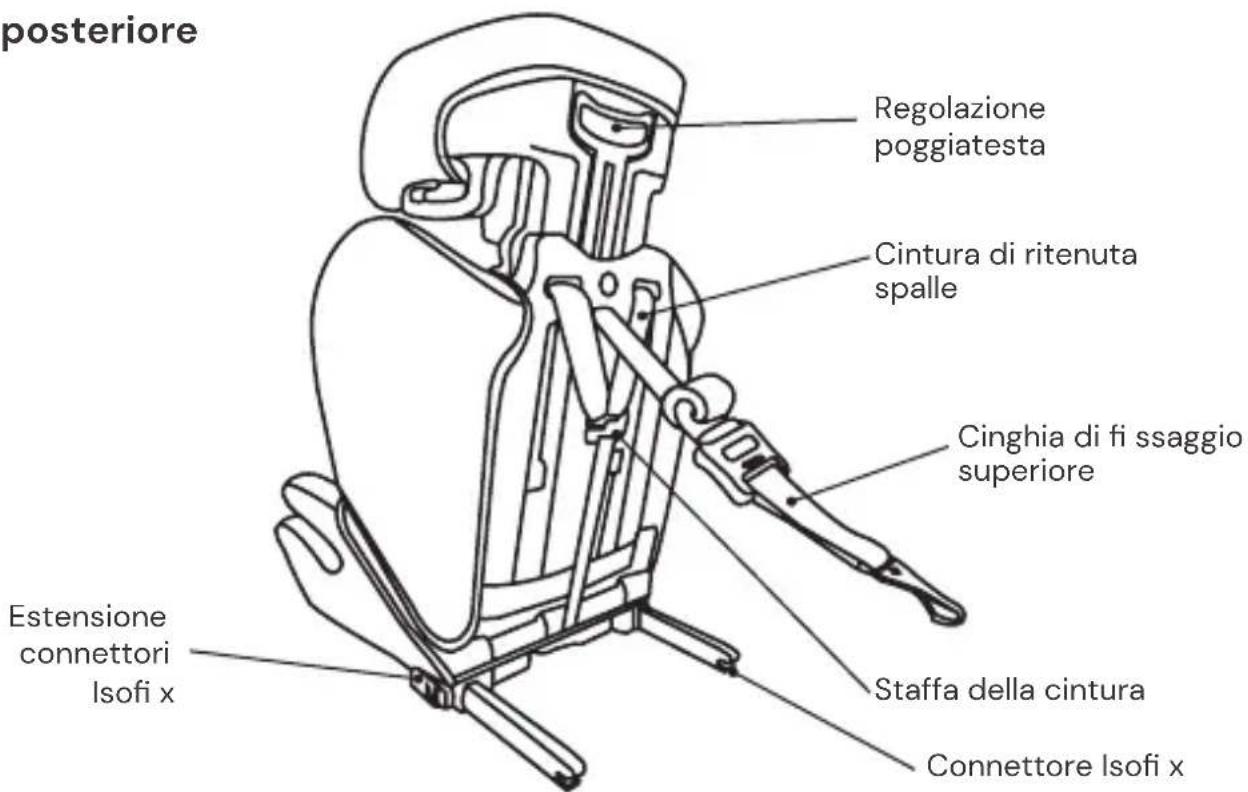

Vista posteriore

posteriore Regolazione poggiatesta Cintura di ritenuta spalle Cinghia di fi ssaggio superiore Estensione connettori Isofi x Staffa della cintura Connettore Isofi x

UTILIZZO DEL SEGGIOLINO PER AUTO

Regolazione della cintura

• Per allentare la cintura premere con una mano il pulsante per la regolazione della cintura nella zona della seduta. Tenere la fi bbia con l'altra mano e allentare con cautela le cinture allacciate.
• Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinture non siano attorcigliate.

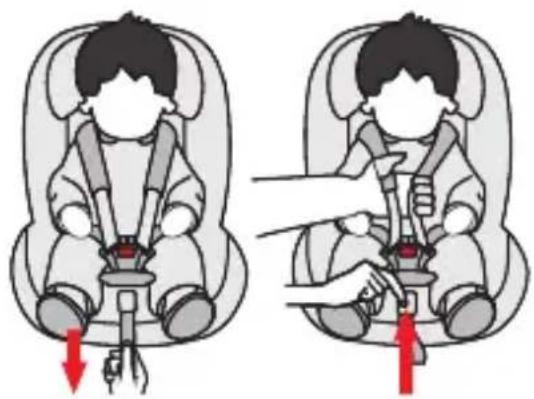

Apertura/chiusura della cintura

• Per sbloccare la cintura premere il pulsante della fi bbia, estrarre le due linguette della fi b-bia e separarle.
• Per bloccare la cintura collegare prima le due linguette e inserirle insieme nella fi bbia.

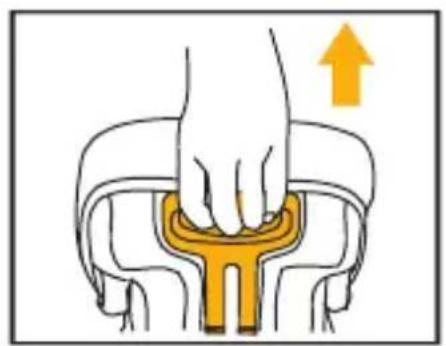

Regolazione del poggiatesta

• Allentare la cintura e tirare la leva per la regolazione del poggiatesta posta sul retro del seggiolino auto per bambini. Muovere il poggiatesta fi no ad innestarlo all'altezza desiderata.
• Assicurarsi che le cinture di ritenuta spalle fuoriescano dal seggiolino appena sopra le spalle del bambino.
• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato.

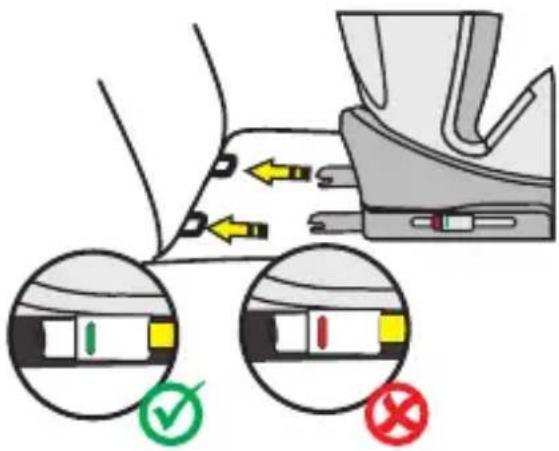

• Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
• Guidare i connettori Isofix verso gli attacchi Isofi x sul sedile del veicolo e innestarli.
• Far scorrere il seggiolino fino a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde.

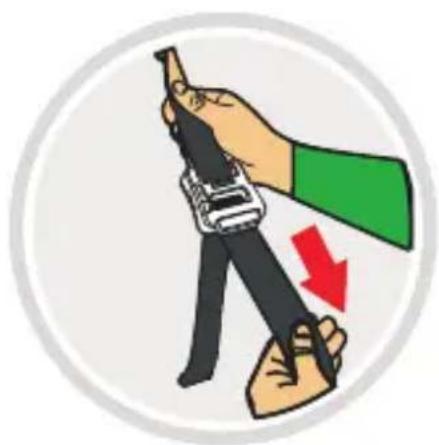

Top-Tether per classe di altezza 76-105 cm

• Rimuovere l'imbracatura superiore dalla tasca di contenimento sul retro del seggiolino (la tasca di contenimento dipende dalla variante).
• Per sganciare l'imbracatura superiore, premere il pulsante con una mano e tirare il lato dell'ancoraggio della cintura alla lunghezza desiderata con l'altra mano.
• Per fi ssare la cinghia Top-Tether, agganciare l'ancoraggio al punto di fi ssaggio sul sedile dell'auto e tirarlo fi no a stringerlo il più possibile. L'indicatore non diventa verde finché la cintura non è suffi cientemente tesa.
• La cinghia Top-Tether è necessaria solo per la classe di dimensioni 76-105 cm. Nella classe di dimensioni 100-150 cm, la cinghia Top-Tether non è più necessaria.

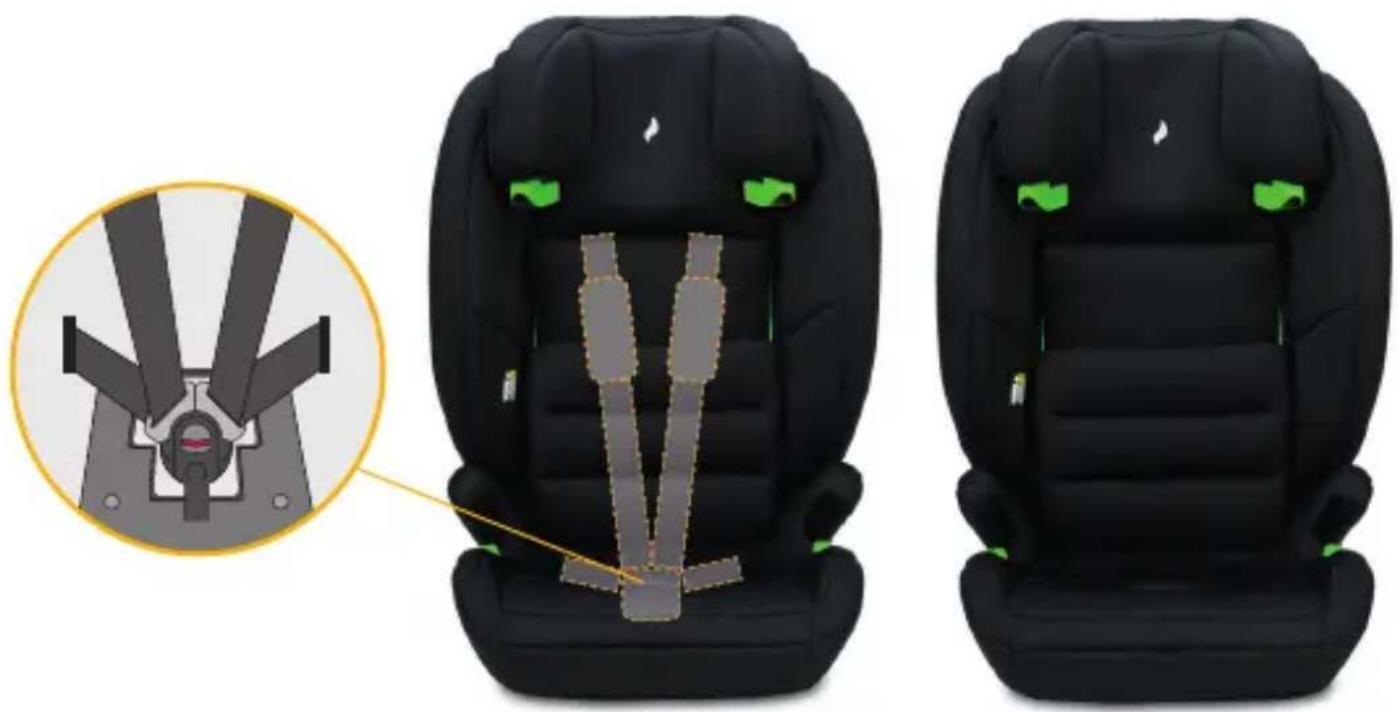

Stivaggio dell'imbracatura a 5 punti per la classe di taglia 100-150 cm

• Allentare il sistema di cinghie fi no alla lunghezza massima.
• Aprire il sistema di cinture e rimuovere il cuscinetto della fi bbia della cintura.
• Estrarre con cautela la copertura nella zona del sedile in modo da far passare la fibbia della cintura di sicurezza attraverso l'apertura nella copertura del sedile.
• Aprire il rivestimento nella parte posteriore in corrispondenza dei bottoni a pressione e ripiegarlo verso la parte anteriore.
• Inserire le linguette della fibbia della cintura nella fibbia della cintura e riporla nell'incavo della zona del sedile, rimuovendo anzitutto i due pezzi di materiale di riempimento dalla cavità. Ripo-sizionare il pezzo più sottile sulla fi bbia della cintura nella cavità.
• Ora riporre gli spallacci insieme alle spalline dietro la parte inferiore del rivestimento del poggiatesta. I cuscinetti della fi bbia della cintura possono anche essere rimossi completamente. A tal fi ne sganciare le cinghie di fi ssaggio delle fi bbie delle cinture di sicurezza, fi ssate alla traversa metallica sul retro del seggiolino. Ora tirare in avanti i cuscinetti della fi bbia della cintura e rimuoverli completamente.
• Ripiegare il rivestimento della sezione posteriore nella posizione originaria e chiudere i bottoni a pressione.
• Conservare con cura tutti i componenti rimossi.

Al fi ne di garantire un utilizzo prolungato del seggiolino auto per bambini, per la sua pulizia non utiliz-zare solventi e detergenti abrasivi o aggressivi. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull'etichetta (vedi sotto).

Lavare a 30 °C, ciclo delicati

NON stirare

NON candeggiare

NON lavare a secco

Asciugatura in tamburo a bassa temperatura

MANUTENZIONE

Controllare regolarmente le condizioni del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini.

In caso di domande o problemi si prega di contattare il servizio clienti Osann al numero [phone].

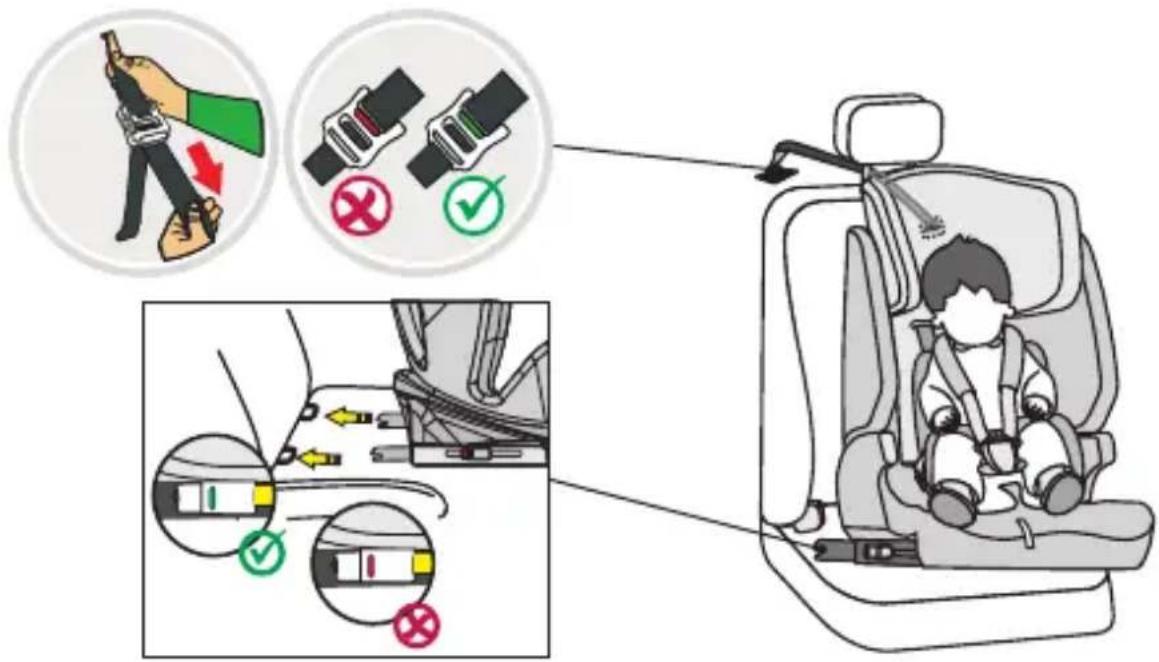

MONTAGGIO DEL SEGGIOLINO AUTO PER BAMBINI

1) Classe di taglia 76-105 cm, min. 15 mesi, max. 23 kg, rivolto in avanti

1. Posizionare il seggiolino per bambini rivolto in avanti sul sedile dell'auto.
2. Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
3. Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli.
4. Far scorrere il seggiolino fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Estrarre la cinghia Top-Tether dalla sua custodia protettiva e tirarla fino a raggiungere la sua lunghezza massima.
6. Agganciare la cinghia Top-Tether all'apposito gancio della propria auto (ad es. sul retro del sedile auto. Fare riferimento al manuale d'uso della propria auto).
7. Stringere quindi la cinghia Top-Tether fi nché l'indicatore sulla cinghia Top-Tether non diventa verde.
8. Slacciare la fibbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino.
9. Collocare il bambino sul seggiolino auto.
10. Regolare l'altezza del poggiatesta come descritto in precedenza.
11. Chiudere nuovamente la fi bbia della cintura fi no al "clic".
12. Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinture non siano attorcigliate.

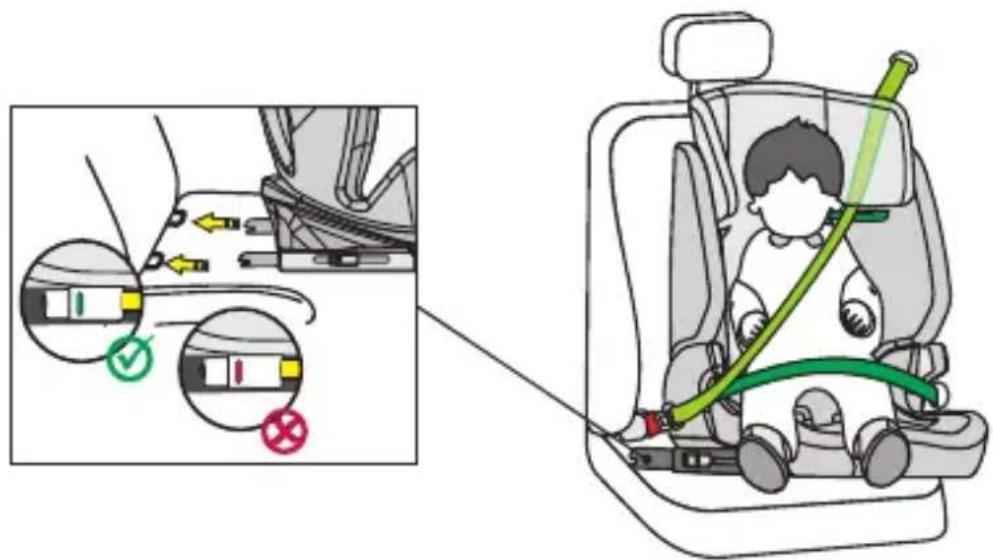

2) Classe di altezza 100–150 cm, rivolto in avanti

1. L'imbracatura a 5 punti del seggiolino per bambini e l'imbracatura Top-Tether devono essere riposte come descritto in precedenza. In questa classe di altezza non sono necessarie.
2. Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connettori Isofi x.
3. Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli.
4. Far scorrere il seggiolino fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde.
5. Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto per bambini.
6. Collocare il bambino sul seggiolino auto.
7. Regolare l'altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all'altezza delle spalle del bambino.
8. Chiudere la fi bbia della cintura a 3 punti fi no al "clic".
9. Assicurarsi che sia la cintura diagonale che la cintura addominale corrano lungo la seconda guida della cintura addominale (sotto il bracciolo) sul seggiolino, che è rivolta verso la fi bbia della cintura di sicurezza dell'auto.
10. Tirare la cintura diagonale per stringerla. Accertarsi che le cinghie non siano attorcigliate.

Installazione senza Isofi x:

In alternativa, per la classe di altezza 100–150 cm il seggiolino auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.
