INSTRUKCJA OBSŁUGI YT-82173 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. podstawa
2. stolik roboczy
3. płyta oporowa stolika
4. wkład stolika roboczego
5. głowica tnąca
6. nieruchomo osłona piły tarczowej
7. ruchoma osłona pily tarczowej
8. piła tarczowa
9. króciec odciągu pyłu
10. woreczek na pył
11. włącznik elektryczny
12. włącznik wskaźnika laserowego
13. śruba obrotu głowicy
14. śruba pochylenia głowicy
15. zacisk stolika
16. przedłużenie stolika
17. rękojeść transportowa

EN

Wszystkie osłony i elementy bezpieczeństwa musza być poprawnie zamocowane przed uruchomieniem maszyny.

Nie kłaść dłoni w trakcie pracy

Druga klasa bezpieczeństwa elektrycznego

Przeczytać instrukcję

Stosować rękawice ochronne

Use protective gloves

Używać gogle ochronne

Używać ochrony słuchu

Stosować ochronę dróg oddechowych

Use respiratory protection

Atemwege schützen!

Stsosować kask ochronny

Use a protective helmet

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Ukośnica jest wszechstronnym narzędziem, zaprojektowanym do przecinania drewna i materiałów drewnopochodnych. Dzięki szerokim możliwościom regulacji możliwe jest przecinanie proste i kątowe. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować:

• ukośnica,
• woreczek do gromadzenia pyłu,
• piła tarczowa,
• przedłużenia stolika roboczego,
• zacisk stolika roboczego,
• śruba blokująca stolika roboczego.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82173
Napięcie znamionowe [V~] 220 - 240
Częstotliwość znamionowa [Hz] 50
Moc znamionowa [W] 1800
Obroty znamionowe [min	^- ] 5000
Maks. wysokość x maks. długość cięcia
kąt obrotu w poziomie 0^ / kąt pochylenia 0^ [mm] 70 x 305
kąt obrotu w poziomie 45^ / kąt pochylenia 0^	[mm] 70 x 210
kąt obrotu w poziomie 0^ / kąt pochylenia 45^	[mm] 35 x 305
kąt obrotu w poziomie 45^ / kąt pochylenia 45^	[mm] 35 x 210
Piła tarczowa: śred. zew. x śred. mocowania x grubość maks.	[mm]	255 x 30 x 3,0
Minimalne wymiary obrabianego materiału: wys. x dł. x grub.	[mm]	20 x 200 x 20
Maksymalny kąt cięcia ukosowego	[^0]	45
Masa	[kg]	15,2
Poziom hałasu
- ciśnienie akustyczne L_pA ± K	[dB(A)]	94,3 ± 3,0
- moc L_vA ± K	[dB(A)]	107,3 ± 3,0
Klasa izolacji		II
Stopień ochrony		IP20
Wskaźnik laserowy
- klasa		2
- moc	[mW]	<1
- długość fali	[nm]	650

Deklarowane wartości emisji hałasu zostały zmierzone zgodnie z standardową metodą pomiarową i mogą zostać użyte do porównania jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogą również być użyte do wstępnej oceny ekspozycji. Ostrzeżenie! Emisja hałasu podczas właściwej pracy elektronarzędzia może różnić się od deklarowanych wartości w zależności od sposobu w jaki jest używane narzędzie, w szczególności jaki rodzaj materiału jest obrabiany. Ostrzeżenie! Należy określić środki ochrony operatora w oparciu o przybliżenie ekspozycji w aktualnych warunkach użytkowania. Należy wziąć pod uwagę wszystkie części cyklu pracy. Oprócz czasu pracy należy uwzględnić inne czynniki takie, jak czas kiedy narzędzie jest wyłączone oraz kiedy działa na biegu jałowym.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

PL

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikołwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwół, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

PL

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA PILAREK DO CIĘCIA UKOSOWEGO

Pilarki do cięcia ukosowego są przeznaczone do cięcia drewna i materiałów drewnopodobnych, nie mogą być używane ze ściernicami do cięcia materiałów żelaznych jak prętów, drązków, słupków itp. Pył ściernicy powoduje zacinanie się ruchomych części takich, jak dolna część osłony ostrza. Iskry powstające z cięcia ściernicą spalą dolną część osłony ostrza, wkład stolika roboczego oraz inne plastikowe części.

Stosować zaciski do mocowanie obrabianego materiału za każdym razem, gdy jest to możliwe. Jeżeli obrabiany materiał będzie trzymany za pomocą ręki, należy zawsze utrzymywać rękę przynajmniej 100 mm od każdej ze stron piły tarczowej. Nie stosować tej pilarki do cięcia elementów, które są zbyt małe, aby były bezpiecznie zamocowane lub trzymane ręką. Jeżeli twoja ręka jest umieszczona zbyt blisko piły tarczowej, wzrasta ryzyko urazu spowodowane kontaktem z piłą tarczową.

Obrabiany element musi być stacjonarny i zamocowany lub trzymany zarówno przez płytę oporową lak i stolik roboczy. W żadnym wypadku nie podawać obrabianego materiału lub nie ciąć „z wolnej ręki”. Niezamocowane lub poruszający się przedmiot obrabiany może zostać wyrzucony z dużą prędkością, powodując urazy.

Pchać piłę przez obrabiany przedmiot. Nie ciągnąć piły przez obrabiany przedmiot. W celu przeprowadzenia cięcia, ponieść głowicę pilarki i pociągnąć ją ponad obrabianym materiałem bez cięcia, uruchomić silnik, obniżyć głowicę i przepchnąć piłę przez obrabiany przedmiot. Cięcie podczas ciągnięcia piły prawdopodobnie spowoduje, że ostrze piły wydostanie się na górę obrabianego materiału i gwałtownie wyrzuci zespół ostrza w kierunku operatora.

Nigdy nie krzyżuj swoich rąk z zamierzoną linią cięcia jak również z przodu lub z tyłu piły tarczowej. Przytrzymywanie obrabianego materiału „krzyżując rękę” np. trzymanie obrabianego materiału z prawej strony piły tarczowej za pomocą lewej ręki lub na odwrót jest bardzo niebezpieczne.

Nigdy nie sięgaj za płytę oporową, aby tvórakolwiek z rąk znalazła się bliżej niż 100 mm od dowolnej strony piły tarczowej, aby usunąć resztki drewna lub z jakiegokolwiek innego powodu, podczas gdy piła tarczowa wiruje. Odległość wirującej piły tarczowej od twojej ręki może nie być oczywista i możesz być poważnie zraniony.

Skontroluj obrabiany materiał przed cięciem. Jeżeli obrabiany produkt jest wygięty lub zwinięty zamocuj go tak, aby zewnętrzna wygięta powierzchnia była skierowana w stronę płyty oporowej. Zawsze się upewnij, że nie ma przerwy pomiędzy obrabianym materiałem, płytą oporową oraz stolikiem roboczym wzdłuż linii cięcia. Wygięty lub zwinięty obrabiany materiał może się skręcić lub przesunąć i może spowodować zaciskanie piły tarczowej podczas cięcia. Obrabiany materiał nie powinien zawierać gwoździ lub obcych obiektów.

Nie używać pilarki dopóki stolik roboczy nie będzie oczyszczony z wszystkich narzędzi, skrawków drewna itp. oprócz obrabianego materiału. Małe ścinki lub luźne kawałki drewna, lub inne obiekty, które zetkną się z obracającą się piłą tarczową, mogą zostać wyrzucone z dużą prędkością.

Przecinaj tylko jeden obrabiany materiał naraz. Wiele ułożonych warstwowo materiałów nie może być właściwe zamocowanych lub uchwyconych i może zakleszczać piłę tarczową lub przemieszczać się w trakcie pracy.

Przed użyciem upewnij się, że pilarka do cięcia ukosowego jest zamocowana lub umieszczona na równym, twardym podłożu roboczym. Równe i twarde podłoże robocze zmniejsza ryzyko tego, ze pilarka do cięcia ukosowego zacznie być niestabilna.

Zaplanuj swoją pracę. Za każdym razem kiedy zmieniasz skos lub ustawienie kąta skosu, upewnij się, że regulowana płyta oporowa jest ustawiona poprawnie, aby podeprzeć obrabiany materiał i nie zetknie się z piłą tarczową lub systemem osłon. Bez włączania narzędzia oraz bez obrabianego materiału na stoliku, przemieść piłę tarczową w symulacji pełnego cięcia aby się upewnić, że nie dojdzie do kontaktu lub niebezpieczeństwa przecięcia płyty oporowej.

Zastosuj właściwe podparcie takie, jak przedłużenia stolika roboczego, podstawki robocze itp. jeżeli obrabiany materiał jest szerszy lub dłuższy niż górna powierzchnia stolika roboczego. Materiał dłuższy lub szerszy niż stolik roboczy pilarki do cięcia ukosowego może się przechylić jeżeli nie został bezpiecznie zamocowany. Jeżeli odcięta część lub obramiany materiał się przechylą, mogą unieść dolną osłonę piły tarczowej lub mogą zostać wyrzucone przez wirujące ostrze.

Nie wykorzystuj innej osoby jako zamiennik przedłużzeń stolika roboczego lub jako dodatkowa podpora. Niestabilna podpora obrabianego materiału może spowodować zakleszczenie piły tarczowej lub przemieszczenie się materiału podczas cięcia,

PL

pociągając ciebie i pomocnika w stronę wirującego ostrza.

Cięty materiał nie może być zacinany lub dociskany w dowolnymi środkami do wirującej piły tarczowej. Ściśnięty np. przez użycie ograniczników długości, przecinany materiał może zostać zaklinowany przez ostrze i gwałtownie wyrzucony.

Zawsze używaj zacisków lub osprzętu zaprojekowanego do właściwego przytrzymania okrągłych materiałów jak, drążki lub rury. Drążki mają tendencję do obracania się podczas cięcia, powodując, że ostrze „wgryza się” i pociąga obrabiany materiał z twoimi dłońmi w kierunku ostrza.

Pozwól ostrzu osiągnąć pełną prędkość przed kontaktem z obrabianym materiałem. Zmniejszy to ryzyko wyrzucenia ob- rabianego materiału.

Jeżeli obrabiany materiał lub ostrze ulegną zakleszczeniu, wyłącz pilarkę. Odczekaj aż wszystkie ruchome części się za trzymają, a następnie odłącz wtyczkę od źródła zasilania i/lub usuń akumulator. Dopiero wtedy zajmij się uwolnieniem zaciętego materiału. Kontynuowanie cięcia z zakleszczonym materiałem może spowodować utratę kontroli lub uszkodzić pilarkę.

Po zakończeniu cięcia, zwolnij włącznik, przytrzymaj głowice tnącą w dole i odczekaj do zatrzymania ostrza przed usunięciem ciętego materiału. Sieganie rękami w pobliżu ostrza w biegu jest niebezpieczne.

Trzymaj mocno rękojeść podczas wykonywania cięcia wgłebnego lub zwalniania włącznika przed tym, gdy głowica tnąca jest całkowicie obniżona. Hamowanie tarczy tnącej może spowodować, gwałtowne pociągnięcie głowicy tnącej w dół, powo- dując ryzyko urazu.

MONTAŻ NARZĘDZIA

Produkt dostarczany jest jako niemal całkowicie zmontowany, jednakże przed podjęciem pracy należy zamocować śrubę blokującą obrót głowicy tnącej oraz ewentualnie zamontować zacisk stolika i lub przedłużenia stolika roboczego w zależności od rodzaju wykonywanej pracy.

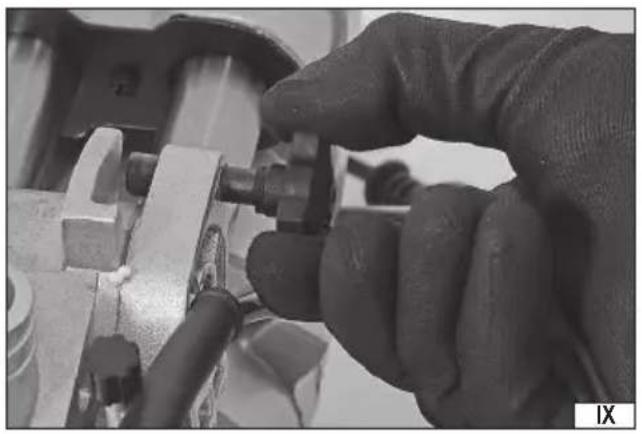

Srubę blokującą stolik należy wkręcić w otwór w ramieniu stolika roboczego (II), ale nie należy jej dokręcać do oporu, gdyż zablokuje to możliwość obrotu głowicy tnącej.

Wkręcić (XIII) do oporu śrubę blokującą możliwość pochylenia poprzecznego głowicy tnącej. Podczas czynności przygotowawczych zaleca się zablokowanie głowicy w położeniu zero. Zmiana kąta została opisana w dalszej części instrukcji.

W przypadku cięcia elementów o długości przekraczającej rozmiar stolika roboczego należy zamocować przedłużenia stolika. Przedłużenie wsunąć w otwory w bocznej krawędzi stolika roboczego tak, aby wygięta część przedłużenia była skierowana ku górze, a następnie zablokować położenie przedłużenia za pomocą śruby (III).

W przypadku cięcia elementów o długości znacznie przekraczającej rozmiar stolika roboczego z zamontowanymi przedłużeniami należy wykorzystać zewnętrzne elementy mocujące, np. ściski, podpórki, imadła itp. w celu pewnego i bezpiecznego zamocowania obrabianego materiału na stoliku ukośnicy.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności przygotowawcze należy wykonać przy odłączonym zasilaniu. Wtyczka kabla zasilającego narzędzie musi być odłączona od gniazdka sieciowego.

Czynności do wykonania przed rozpoczęciem pracy

Narzędzie należy przymocować w miejscu pracy, do stołu roboczym, stojaka lub do podobnego stanowiska. Wszystkie osłony i elementy bezpieczeństwa musza być poprawnie zamocowane przed uruchomieniem maszyny. Należy się upewnić, że piła tarczowa może się swobodnie obracać. Podczas pracy z materiałem drewnianym należy zwrócić uwagę na obce elementy w nim, jak gwoździe czy śruby itp. Przed uruchomieniem maszyny należy się upewnić, że wszystkie części ruchome mogą wykonać płynny ruch w pełnym zakresie, a piła tarczowa jest zamocowana poprawnie. Przed podłączeniem wtyczki kabla do sieci zasilającej należy się upewnić, że parametry sieci zasilającej odpowiadają tym z tabliczki znamionowej maszyny.

Ukośnicę należy postawić na równym i stabilnym podłożu, na przykład na stole roboczym. Wysokość montażu należy dobrać do wzrostu operatora, w taki sposób aby była możliwość pełnej obsługi bez zbyt dalekiego sięgania, przy zapewnieniu stabilnej i bezpiecznej postawy operatora.

Podstawa stolika roboczego została wyposażona w otwory umożliwiające przykręcenie jej do podłoża. Należy w tym celu wykorzystać śruby i w razie potrzeby nakrętki.

Montaż i wymiana piły tarczowej

Uwaga! Przed rozpoczęciem montażu lub wymiany piły tarczowej należy odłączyć ukośnicę od sieci zasilającej, przez odłączenie wtyczki od gniazda sieci zasilającej.

Podczas wymiany piły tarczowej należy używać rękawic ochronnych, aby uniknąć zranienia ostrzem.

Unieść głowicę tnącą i poluzować śrubę, ale nie wykręcać jej całkowicie, przytrzymującą osłone montażu (IV). Nacisnąć i przytrzymać blokadę ruchomej osłony (V), a następnie odsunąć osłone piły tarczowej do oporu. Osłona powinna odsunąć osłone montażu, a także pozostać w pozycji otwartej, po zwolnieniu nacisku na blokadę (VI). Nacisnąć blokadę wrzeciona, a następnie

PL

kluczem obracać w kierunku zgodnym z ruchem wskazówek zegara do momentu zablokowania możliwości obrotu wrzeciona (VII). Po zablokowaniu obrotu tarczy odkręcić śrubę mocującą tarczę. Zdemontować talerz mocujący oraz piłę tarczową (VIII).

Przed montażem nowej piły tarczowej należy oczyścić mocowanie z kurzu i pyłu. Piłę tarczową zamocować tak, aby kierunek jej obrotów był zgodny z kierunkiem obrotów pokazanym za pomocą strzałki na osłonie. Następnie założyć talerz mocujący i przytrzymując blokadę wrzeciona, mocno i pewnie dokręcić śrubę mocującą piłę tarczową. Osłony zamontować w kolejności odwrotnej do demontażu.

Po montażu sprawdzić czy piła tarczowa swobodnie obraca się w ustawieniu prostopadłym i pod kątem 45 st.

Uwaga! Po zmianie kąta stolika, należy się upewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas pracy.

Należy bez włączania sprawdzić czy może zostać wykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy dokonać niezbędnych ustawień usuwając przeszkody.

Zalecenia dotyczące stosowania pił tarczowych

Ostrzeżenie! Należy się upewnić, że dopuszczalna prędkość obrotowa piły tarczowej jest równa lub wyższa niż prędkość obrotowa pilarki. Zastosowanie piły tarczowej nie spełniającej powyższego warunku doprowadzi do rozpadnięcia się piły tarczowej w trakcie pracy co może być przyczyną poważnych obrażeń.

Piłę tarczową należy dobrać pod kątem przecinanego materiału. Im większa ilość zębów tym rzaz będzie wyższej jakości, do cięcia płyt laminowanych, twardego materiału zaleca się używać tarczy z 48 zębami. W przypadku gdy w materiale mogą znajdować się zszywki, gwoździe lub inne elementy konstrukcyjne należy stosować piły tarczowe przeznaczone do cięcia drewna konstrukcyjnego.

Należy stosować tylko tarcze zalecane przez producenta: tarcze do cięcia drewna i materiałów drewnopochodnych z zębami wykonanymi z węglików spiekanych spełniających wymagania normy EN 847-1 o parametrach określonych w tabeli z danymi technicznymi. Upewnić się że prędkość oznaczona na tarczy jest wyższa lub równa prędkości podanej na narzędziu.

Nie stosować uszkodzonych tarcz tnących. Przed rozpoczęciem każdej pracy należy dokonać oględzin tarczy tnącej i w przypadku stwierdzenia pęknięć, wyszczerbień, zgięć, wyłamanych zębów lub jakichkolwiek innych uszkodzeń należy tarczę wymienić na nową przed rozpoczęciem pracy. Trzymając tarczę za otwór mocujący lekko uderzyć rękojeścią wkrętaka z tworzywa sztucznego w korpus tarczy. Głuchy dźwięk może oznaczać pęknięcie korpusu tarczy, które może nie być widoczne gołym okiem.

Kable przedłużające

Jeżeli zajdzie potrzeba podłączenia produktu za pomocą kabli przedłużających, przekrój żył kabli przedłużających powinien być nie mniejszy niż przekrój żył kabla zasilającego dołączonego do produktu. W przypadku przedłużaczy dłuższych niż 25 m przekrój żył powinien być nie mniejszy niż 1,5 mm².

Ryzyko resztkowe

Maszyna została zaprojekowana i zbudowana zgodnie ze sztuką i przy uwzględnieniami zasad bezpieczeństwa. Jednakże może wystąpić ryzyko resztkowe podczas użytkowania produktu.

Zagrożenie zdrowia związane z zasilaniem prądem elektrycznym z powodu użycia niewłaściwych kabli zasilających.

Zagrożenie związane z hałasem z powodu nie stosowania ochronników słuchu.

Ryzyko resztkowe może zostać zminimalizowane przez dokładne przestrzeganie instrukcji bezpieczeństwa.

PRACA UKOŚNICA

Podnoszenie i blokowanie głowicy tnącej

Po wyjęciu z opakowania głowica tnąca ukośnicy jest zablokowana w dolnym położeniu. W celu jej odblokowania należy odciągnąć trzpień blokady (IX). W tej pozycji trzpienia blokady możliwe jest swobodne podnoszenie i opuszczanie głowicy tnącej.

Sprężyna spowoduje uniesienie głowicy, nie należy jednak puszczać rękojeści, a trzymać ją, stawiając niewielki opór, aż do pełnego uniesienia głowicy.

W przypadku gdy nie jest możliwe opuszczenie głowicy do końca zakresu lub jest ona opuszczana zbyt nisko, należy dokonać regulacji za pomocą śruby, a następnie zablokować ją za pomocą nakrętki (X).

Podczas podnoszenia i opuszczania głowicy tnącej, należy sprawdzić czy ruchoma osłona tarczy swobodnie się porusza samoczynnie odsłaniając piłę tarczową podczas opuszczania głowicy tnącej i samoczynnie osłania piłę tarczową podczas podnoszenia głowicy tnącej. W przypadku gdy zostaną wykryte przeszkody blokujące ruch osłony, należy je usunąć przed podjęciem pracy.

Ustawianie kąta cięcia wzdłużnego głowicy tnącej

Możliwy jest ruch obrotowy głowicy w zakresie +/- 45 st. W celu obrotu głowicy należy poluzować śrubę blokującą, unieść i przytrzymać dźwignię blokującą i obrócić stolik do pożądanego kąta (XI). Aby łatwiej było ustawić kąt głowicy, można posłużyć się skalą przymocowaną do podstawy stolika (XII). Zapadka umożliwia łatwe ustawienie głowicy w najbardziej popularnych kątach cięcia wzdłużnego (0; 15; 22,5; 31,6; 45 stopni). W tym celu należy zwolnić nacisk na dźwignie blokady tak, aby została umieszczona w wycięciu w spodniej stronie podstawy stolika roboczego, a następnie dokręcić śrubę blokującą. Pozostałe ustawienia kątów cięcia możliwe jest tylko za pomocą dokręcenia śruby blokującej.

Uwaga! Żabronione jest blokowanie stolika tylko za pomocą dźwigni, zawsze należy dokręcić śrubę blokującą.

PL

Ustawianie kąta cięcia poprzecznego (ukosu) głowicy tnącej.

Możliwe jest przechylenie głowicy tnącej o kąt nie przekraczający 45 st. Należy głowicę odblokować przekręcając dźwignię (XIII), a następnie ustawić ja pod pożadanym kątem i zablokować w tej pozycji dokręcając dźwignię. Podczas ustawiania można się posłużyć skalą naniesioną na podstawie stolika.

Uwaga! Po zmianie kąta głowicy tnącej, należy się upewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas pracy. Należy bez włączania sprawdzić czy może zostać wykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy dokonać niezbędnych ustawień usuwając przeszkody.

Jeżeli nie jest możliwe wykorzystanie pełnego zakresu kata cięcia lub przekracza on wartości nominalne, należy dokonać regulacji odkręcając lub dokręcając śrubę oporową na jednym i/ lub drugim końcu skali (XIV). Po ustawieniu pełnego zakresu, należy śruby zabezpieczyć przed odkręcaniem, dokręcając nakrętki zabezpieczające.

Stosowanie odciągu pyłu

Ukośnica jest wyposażona w króciec, który umożliwia podłączenie worka będącego na wyposażeniu ukośnicy lub zewnętrznej instalacji odciągu pyłu. W przypadku wykorzystania dołączonego woreczka należy go zamocować go na króćcu (XV). Woreczek należy opróżniać za każdym razem gdy będzie pełny oraz każdorazowo po skończonej pracy.

W przypadku stosowania zewnętrznego systemu odciągu pyłu, np. w postaci odkurzacza przemysłowego należy wąż elastyczny odkurzacza podłączyć do króćca pilarki bezpośrednio lub za pomocą odpowiednego adaptera. Pilarka nie jest wyposażona w adapter umożliwiający podłączenie węża.

Transport produktu

W przypadku transportu ukośnicy należy ją transportować w oryginalnym opakowaniu fabrycznym. Należy opuścić głowicę tnącą do najniższego położenia i zabezpieczyć za pomocą trzpienia. Stolik obrócić o 45 st. zgodnie z układem wyprasek styropianowych w opakowaniu. Należy zdemontować śrubę blokującą stolik roboczy.

Jeżeli pilarka będzie przenoszona na niewielkie dystanse, np. w celu zmiany stanowiska pracy, pilarkę należy najpierw zabezpieczyć przez opuszczenie i zablokowanie głowicy, zablokowanie ruchu prowadnicy cięcia poziomego oraz zablokowanie obrotu głowicy w obu płaszczyznach cięcia. Pilarkę należy zawsze transportować odłączoną od zasilania. Wtyczka kabla zasilającego musi być odłączona od gniazdka sieciowego.

Jeżeli pilarka została wyposażona w rękojeść transportową, należy ją użyć do przenoszenia narzędzia na niewielkie dystanse. Przed użyciem rękojeści należy się upewnić, że głowica została zablokowana w dolnym położeniu oraz został zablokowany jej ruch po prowadnicach i położenie w obu płaszczyznach cięcia.

Wskaźnik laserowy

Pilarka posiada wskaźnik laserowy, który pokazuje linię cięcia na zamontowanym do stolika materiale. Wskaźnik jest uruchamiany niezależnym włącznikiem. Pozycja: O - oznacza wyłączony wskaźnik, pozycja: I – oznacza włączony wskaźnik. Nie wpatrywać się z źródło emisji promienia laserowego może to grozić tymczasowym lub stałym uszkodzeniem wzroku.

Ciecie ukośnicą

Pilarka umożliwia trzy rodzaje cięcia. Cięcie w którym głowica będzie poruszała się w dół lub cięcie w którym opuszczona i zablokowana głowica będzie poruszała się w poziomie. Trzecim rodzajem jest cięcie wgłębne, gdzie głowica jest opuszczana na ustawioną wcześniej wysokość, przytrzymywana w tej pozycji, a następnie poruszana w poziomie.

Pełne uniesienie głowicy spowoduje zadziałanie dodatkowej blokady zapobiegającej niezamierzonemu opuszczeniu głowicy. Opuszczenie głowicy jest możliwe dopiero po odciągnięciu blokady (XVI).

Przesunąć głowicę i zablokować jej położenie dokręcając śrubę blokady prowadnicy (XVII). Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulowanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem.

W przypadku cięcia, w którym opuszczona głowica będzie się poruszała po prowadnicach należy opuścić głowicę i zablokować jej pozycję za pomocą trzpienia blokady. Odblokować prowadnice luzując śrubę blokującą. Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulowanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem. Sprawdzić czy ruch po prowadnicach odbywa się płynnie.

W przypadku ustawienia głowicy na określonej wysokości należy poluzować śrubę mocującą ogranicznik opuszczenia głowicy, przesunąć go i zablokować w tej pozycji, dokręcając śrubę (XVIII). Następnie ustawić wysokość opuszczania głowicy wkręcając śrubę i zablokować ją za pomocą pierścienia (XIX). Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulo-wanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem. Sprawdzić czy ruch po prowadnicach odbywa się płynnie.

Zamocować do stolika przecinany materiał tak, aby zawsze opierał się o płytę oporową. Do zamocowania obrabianego materiału należy dołączonego zacisku. Trzpień zacisku zamocować po jednej ze stron stolika. Trzpień zabezpieczyć dokręcając śrubę (XX). Wyregulować wysokość ramienia docisku i po ustawieniu zabezpieczyć dokręcając śrubę (XXI). Przecinany materiał położyć na

PL

stoliku i zamocować dokręcając talerz docisku (XXII).

Po wciśnięciu włącznika należy pozwolić osiągnąć pile tarczowej znamionowe obroty i dopiero rozpocząć cięcie. Włącznik nie posiada blokady umożliwiającej zablokowanie go w którejkolwiek pozycji. Zabronione jest przykładanie piły do materiału i dopiero uruchamianie narzędzia. Może to spowodować zablokowanie piły, jej uszkodzenie, bądź uszkodzenie materiału. Może to prowadzić do powstania obrażeń.

W przypadku wznawiania cięcia, należy pozwolić pile tarczowej osiągnąć znamionowe obroty, a następnie wprowadzić ją do rzazu. Podczas cięcia nie przeciążać tarczy, nie przegrzewać ostrzy tarczy wykonanych z węglików spiekanych. Podczas cięcia piłę tarczową należy prowadzić płynnym ruchem, unikając nadmiernego nacisku. Nacisk jaki należy wywierać na głowicę tnącą nie powinien być większy niż ten który wystarcza do cięcia materiału. Należy unikać uderzania piłą tarczową w cięty materiał.

W przypadku zablokowania piły w ciętym materiale należy natychmiast zwolnić nacisk na włącznik narzędzia, odłączyć ją od źródła zasilania, a następnie wydostać piłę z zacięcia.

Należy dokonać oględzin piły pod kątem uszkodzeń lub deformacji jakie mogły powstać w momencie zacięcia i w przypadku zauważenia ich wymienić piłę na nową, wolną od uszkodzeń. Należy też sprawdzić przyczynę zacięcia, na przykład czy w przecinanym materiale nie znajdują się elementy metalowe, które mogły spowodować zablokowanie piły. Przed rozpoczęciem pracy należy usunąć przyczynę zacięcia piły.

Po zakończonym cięciu należy wirującą piłę wyprowadzić z rzazu, a dopiero następnie zwolnić nacisk na włącznik. Odczekać do całkowitego zatrzymania się obrotów piły tarczowej. Odłączyć pilarkę od zasilania przez wyciągnięcie wtyczki z gniazdka sieciowego, a następnie zdemontować ze stolika obrabiany materiał.

Po skończonej pracy należy przejść do czynności konserwacyjnych.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnąć wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować narzędzia, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym, należy się w tym celu skontaktować z producentem. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Nie należy stosować ostrych narzędzi do czyszczenia. Należy zdemontować piłę tarczową i oczyścić wnętrze osłon, mocowanie piły tarczowej jak i samą piłę z pyłu i innych zanieczyszczeń powstających w trakcie pracy. Uchwyty, pokrętła oraz inne elementy regulacyjne oczyścić suchą czystą szmatką.

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0725/YT-82173/EC/2025

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Maszyny i urządzenia bezpieczeństwa

Kompatybilność elektromagnetyczna

Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
