INSTRUKCJA OBSŁUGI YT-82816 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

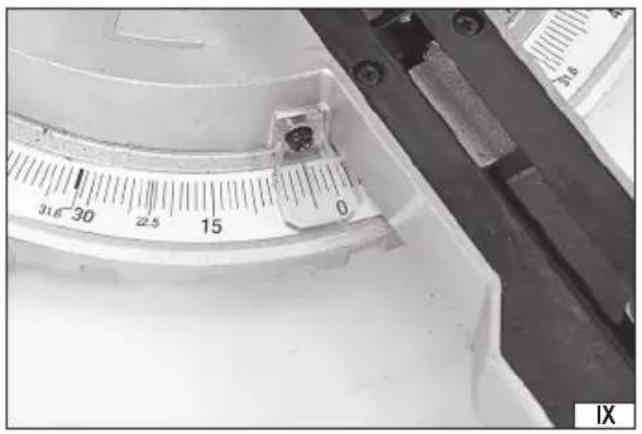

31.6-30 22.5 15 0 IX

1. podstawa

2. stolik roboczy

3. płyta oporowa stolika

4. wkład stolika roboczego

5. głowica tnąca

6. nieruchomo osłona piły tarczowej

7. ruchoma osłona piły tarczowej

8. piła tarczowa

9. króciec odciągu pyłu

10. woreczek na pył

11. włącznik elektryczny

12. włącznik wskaźnika laserowego

13. śruba obrotu głowicy

14. śruba pochylenia głowicy

15. zacisk stolika

16. akumulator

17. ładowarka akumulatora

18. wskaźnik naładowania akumulatora

19. zatrzask akumulatora

EN

Nie kłaść dłoni w trakcie pracy

Przeczytać instrukcję

Stosować rękawice ochronne

Use protective gloves

Używać gogle ochronne

Używać ochrony słuchu

Stosować ochrone dróg oddechowych

Use respiratory protection

Atemwege schützen!

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Ukośnica jest wszechstronnym narzędziem, zaprojektowanym do przecinania drewna i materiałów drewnopochodnych. Dzięki szerokim możliwościom regulacji możliwe jest przecinanie proste i kątowe. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować:

• ukośnica,
• woreczek do gromadzenia pyłu,
• piła tarczowa,
• zacisk stolika roboczego,
• śruba blokująca stolika roboczego,
• akumulator (tylko w YT-82816),
• ładowarka akumulatora (tylko w YT-82816).

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82816, YT-82817
Napięcie znamionowe [V d.c] 18
Obroty znamionowe [min	^-1 ] 3600
Maks. wysokość x maks. długość cięcia
kąt obrotu w poziomie 0^ / kąt pochylenia 0^ [mm] 51 x 203
kąt obrotu w poziomie 45^ / kąt pochylenia 0^	[mm] 51 x 152
kąt obrotu w poziomie 0^ / kąt pochylenia 45^	[mm] 35 x 203
kąt obrotu w poziomie 45^ / kąt pochylenia 45^	[mm] 35 x 152
Piła tarczowa: śred. zew. x śred. mocowania x grubość maks.	[mm]	185 x 30 x 2,0
Minimalne wymiary obrabianego materiału: wys. x dł. x grub.	[mm]	20 x 200 x 20
Maksymalny kąt cięcia ukosowego [	^o ]	45
Masa	[kg]	9
Poziom hałasu
- ciśnienie akustyczne L_pA ± K	[dB(A)]	83,14 ± 3,0
- moc L_wA ± K	[dB(A)]	96,14 ± 3,0
Klasa izolacji		III
Stopień ochrony		IPX0
Wskaźnik laserowy
- klasa		2
- moc	[mW]	<1
- długość fali	[nm]	650
Rodzaj akumulatora		Li-ion
Pojemność akumulatora*	[Ah]	4
Ładowarka*
Napięcie wejściowe	[V~] 220 - 240
Częstotliwość sieci	[Hz] 50 / 60
Moc znamionowa	[W]	60
Napięcie wyjściowe	[V]	21 DC
Prąd wyjściowy	[A]	2,4
Czas ładowania**	[h]	~4

* tylko w modelach wyposażonych w akumulator i ładowarkę

** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

PL

Deklarowane wartości emisji hałasu zostały zmierzone zgodnie z standardową metodą pomiarową i mogą zostać użyte do porównania jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogą również być użyte do wstępnej oceny ekspozycji. Ostrzeżenie! Emisja hałasu podczas właściwej pracy elektronarzędzia może różnić się od deklarowanych wartości w zależności od sposobu w jaki jest używane narzędzie, w szczególności jaki rodzaj materiału jest obrabiany. Ostrzeżenie! Należy określić środki ochrony operatora w oparciu o przybliżenie ekspozycji w aktualnych warunkach użytkowania. Należy wziąć pod uwagę wszystkie części cyklu pracy. Oprócz czasu pracy należy uwzględnić inne czynniki takie, jak czas kiedy narzędzie jest wyłączone oraz kiedy działa na biegu jałowym.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów. Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków. Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikołwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych. Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy. Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

PL

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA PILAREK DO CIĘCIA UKOSOWEGO

Pilarki do cięcia ukosowego są przeznaczone do cięcia drewna i materiałów drewnopodobnych, nie mogą być używane ze ściernicami do cięcia materiałów żelaznych jak prętów, drązków, słupków itp. Pył ściernicy powoduje zacinanie się ruchomych części takich, jak dolna część osłony ostrza. Iskry powstające z cięcia ściernicą spalą dolną część osłony ostrza, wkład stolika roboczego oraz inne plastikowe części.

Stosować zaciski do mocowania obrabianego materiału za każdym razem, gdy jest to możliwe. Jeżeli obrabiany materiał będzie trzymany za pomocą ręki, należy zawsze utrzymywać rękę przynajmniej 100 mm od każdej ze stron piły tarczowej. Nie stosować tej pilarki do cięcia elementów, które są zbyt małe, aby były bezpiecznie zamocowane lub trzymane ręką. Jeżeli twoja ręka jest umieszczona zbyt blisko piły tarczowej, wzrasta ryzyko urazu spowodowane kontaktem z piłą tarczową.

Obrabiany element musi być stacjonarny i zamocowany lub trzymany zarówno przez płytę oporową lak i stolik roboczy. W żadnym wypadku nie podawać obrabianego materiału lub nie ciąć „z wolnej ręki”. Niezamocowane lub poruszający się przedmiot obrabiany może zostać wyrzucony z dużą prędkością, powodując urazy.

Pchać piłę przez obrabiany przedmiot. Nie ciągnąć piły przez obrabiany przedmiot. W celu przeprowadzenia cięcia, ponieść głowicę pilarki i pociągnąć ją ponad obrabianym materiałem bez cięcia, uruchomić silnik, obniżyć głowicę i przepchnąć piłę przez obrabiany przedmiot. Cięcie podczas ciągnięcia piły prawdopodobnie spowoduje, że ostrze piły wydostanie się na góre obrabianego materiału i gwałtownie wyrzuci zespół ostrza w kierunku operatora.

Nigdy nie krzyżuj swoich rąk z zamierzoną linią cięcia jak również z przodu lub z tyłu piły tarczowej. Przytrzymywanie obrabianego materiału „krzyżując rękę” np. trzymanie obrabianego materiału z prawej strony piły tarczowej za pomocą lewej ręki lub na odwrót jest bardzo niebezpieczne.

Nigdy nie sięgaj za płytę oporową, aby tvórakolwiek z rąk znalazła się bliżej niż 100 mm od dowolnej strony piły tarczowej, aby usunąć resztki drewna lub z jakiegokolwiek innego powodu, podczas gdy piła tarczowa wiruje. Odległość wirującej piły tarczowej od twojej ręki może nie być oczywista i możesz być poważnie zraniony.

Skontroluj obrabiany materiał przed cięciem. Jeżeli obrabiany produkt jest wygięty lub zwinięty zamocuj go tak, aby zewnętrzna wygięta powierzchnia była skierowana w stronę płyty oporowej. Zawsze się upewnij, że nie ma przerwy pomiędzy obrabianym materiałem, płytą oporową oraz stolikiem roboczym wzdłuż linii cięcia. Wygięty lub zwinięty obrabiany materiał może się skręcić lub przesunąć i może spowodować zaciskanie piły tarczowej podczas cięcia. Obrabiany materiał nie powinien zawierać gwoździ lub obcych obiektów.

Nie używać pilarki dopóki stolik roboczy nie będzie oczyszczony z wszystkich narzędzi, skrawków drewna itp. oprócz obrabianego materiału. Małe ścinki lub luźne kawałki drewna, lub inne obiekty, które zetkną się z obracającą się piłą tarczową, mogą zostać wyrzucone z dużą prędkością.

Przecinaj tylko jeden obrabiany materiał naraz. Wiele ułożonych warstwowo materiałów nie może być właściwe zamocowanych lub uchwyconych i może zakleszczać piłę tarczową lub przemieszczać się w trakcie pracy.

Przed użyciem upewnij się, że pilarka do cięcia ukosowego jest zamocowana lub umieszczona na równym, twardym pod-

PL

łożu roboczym. Równe i twarde podłoże robocze zmniejsza ryzyko tego, ze pilarka do cięcia ukosowego zacznie być niestabilna.

Zaplanuj swoją pracę. Za każdym razem kiedy zmieniasz skos lub ustawienie kąta skosu, upewnij się, że regulowana płyta oporowa jest ustawiona poprawnie, aby podeprzeć obrabiany materiał i nie zetknie się z piłą tarczową lub systemem osłon. Bez włączania narzędzia oraz bez obrabianego materiału na stoliku, przemieść piłę tarczową w symulacji pełnego cięcia aby się upewnić, że nie dojdzie do kontaktu lub niebezpieczeństwa przecięcia płyty oporowej.

Zastosuj właściwe podparcie takie, jak przedłużenia stolika roboczego, podstawki robocze itp. jeżeli obrabiany materiał jest szerszy lub dłuższy niż górna powierzchnia stolika roboczego. Materiał dłuższy lub szerszy niż stolik roboczy pilarki do cięcia ukosowego może się przechylić jeżeli nie został bezpiecznie zamocowany. Jeżeli odcięta część lub obramiany materiał się przechylą, mogą unieść dolną osłonę piły tarczowej lub mogą zostać wyrzucone przez wirujące ostrze.

Nie wykorzystuj innej osoby jako zamiennik przedłużeń stolika roboczego lub jako dodatkowa podpora. Niestabilna podpora obrabianego materiału może spowodować zakleszczenie piły tarczowej lub przemieszczenie się materiału podczas cięcia, pociągając ciebie i pomocnika w stronę wirującego ostrza.

Cięty materiał nie może być zacinany lub dociskany w dowolnymi środkami do wirującej piły tarczowej. Ściśnięty np. przez użycie ograniczników długości, przecinany materiał może zostać zaklinowany przez ostrze i gwałtownie wyrzucony.

Zawsze używaj zacisków lub osprzętu zaprojekowanego do właściwego przytrzymania okrągłych materiałów jak, drążki lub rury. Drążki mają tendencję do obracania się podczas cięcia, powodując, że ostrze „wgryza się” i pociąga obrabiany materiał z twoimi dłońmi w kierunku ostrza.

Pozwól ostrzu osiągnąć pełną prędkość przed kontaktem z obrabianym materiałem. Zmniejszy to ryzyko wyrzucenia ob- rabianego materiału.

Jeżeli obrabiany materiał lub ostrze ulegną zakleszczeniu, wyłącz pilarkę. Odczekaj aż wszystkie ruchome części się zatrzymają, a następnie odłącz wtyczkę od źródła zasilania i/lub usuń akumulator. Dopiero wtedy zajmij się uwolnieniem zaciętego materiału. Kontynuowanie cięcia z zakleszczonym materiałem może spowodować utratę kontroli lub uszkodzić pilarkę.

Po zakończeniu cięcia, zwolnij włącznik, przytrzymaj głowice tnącą w dole i odczekaj do zatrzymania ostrza przed usunięciem ciętego materiału. Sieganie rękami w pobliżu ostrza w biegu jest niebezpieczne.

Trzymaj mocno rękojeść podczas wykonywania cięcia wgłebnego lub zwalniania włącznika przed tym, gdy głowica tnąca jest całkowicie obniżona. Hamowanie tarczy tnącej może spowodować, gwałtowne pociągnięcie głowicy tnącej w dół, powo- dując ryzyko urazu.

MONTAŻ NARZĘDZIA

Produkt dostarczany jest jako niemal całkowicie zmontowany, jednakże przed podjęciem pracy należy zamocować śrubę blokującą obrót głowicy tnącej oraz ewentualnie zamontować zacisk stolika w zależności od rodzaju wykonywanej pracy.

Śrubę blokującą stolik należy wkręcić w otwór w ramieniu stolika roboczego (II), ale nie należy jej dokręcać do oporu, gdyż zablokuje to możliwość obrotu głowicy tnącej.

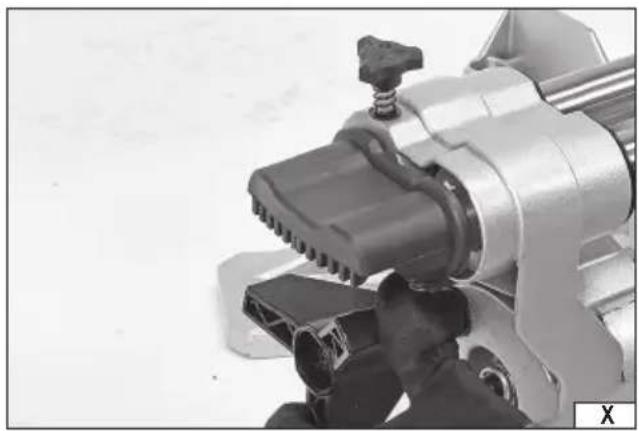

Wkręcić (X) do oporu śrubę blokującą możliwość pochylenia poprzecznego głowicy tnącej. Podczas czynności przygotowawczych zaleca się zablokowanie głowicy w położeniu zero. Zmiana kąta została opisana w dalszej części instrukcji.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności przygotowawcze należy wykonać przy odłączonym zasilaniu. Akumulator musi być zdemontowany z gniazda maszyny.

Czynności do wykonania przed rozpoczęciem pracy

Narzędzie należy przymocować w miejscu pracy, do stołu roboczym, stojaka lub do podobnego stanowiska. Wszystkie osłony i elementy bezpieczeństwa musza być poprawnie zamocowane przed uruchomieniem maszyny. Należy się upewnić, że piła tarczowa może się swobodnie obracać. Podczas pracy z materiałem drewnianym należy zwrócić uwagę na obce elementy w nim, jak gwoździe czy śruby itp. Przed uruchomieniem maszyny należy się upewnić, że wszystkie części ruchome mogą wykonać płynny ruch w pełnym zakresie, a piła tarczowa jest zamocowana poprawnie.

Ukośnicę należy postawić na równym i stabilnym podłożu, na przykład na stole roboczym. Wysokość montażu należy dobrać do wzrostu operatora, w taki sposób aby była możliwość pełnej obsługi bez zbyt dalekiego sięgania, przy zapewnieniu stabilnej i bezpiecznej postawy operatora.

Podstawa stolika roboczego została wyposażona w otwory umożliwiające przykręcenie jej do podłoża. Należy w tym celu wykorzystać śruby i w razie potrzeby nakrętki.

Montaż i wymiana piły tarczowej

Uwaga! Przed rozpoczęciem montażu lub wymiany piły tarczowej należy odłączyć ukośnicę od zasilania, przez demontaż akumulatora z gniazda maszyny.

Podczas wymiany piły tarczowej należy używać rękawic ochronnych, aby uniknąć zranienia ostrzem.

Unieść głowicę tnąca i wprowadzić klucz do gniazda śruby mocującej piłę tarczową (III). Nacisnąć blokadę wrzeciona, a następnie kluczem obracać w kierunku zgodnym z ruchem wskazówek zegara do momentu zablokowania możliwości obrotu wrzeciona (IV).

PL

Po zablokowaniu obrotu tarczy odkręcić śrubę mocującą tarczę. Zdemontować talerz mocujący oraz piłę tarczową (V).

Przed montażem nowej piły tarczowej należy oczyścić mocowanie z kurzu i pyłu. Piłę tarczową zamocować tak, aby kierunek jej obrotów był zgodny z kierunkiem obrotów pokazanym za pomocą strzałki na osłonie. Następnie założyć talerz mocujący i przytrzymując blokadę wrzeciona, mocno i pewnie dokręcić śrubę mocującą piłę tarczową. Osłony zamontować w kolejności odwrotnej do demontażu.

Po montażu sprawdzić czy piła tarczowa swobodnie obraca się w ustawieniu prostopadłym i pod kątem 45 st.

Uwaga! Po zmianie kąta stolika, należy się upewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas pracy. Należy bez włączania sprawdzić czy może zostać wykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy dokonać niezbędnych ustawień usuwając przeszkody.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.

W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifi kacjach.

Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć ładowarkę od sieci elektrycznej przez wyciągnięcie wtyczki z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki.

Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (XX), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator.

Odłączyć akumulator od narzędzia. Akumulator jest mocowany w gnieżdzie narzędzia za pomocą zatrzasku. Demontaż akumulatora jest możliwy po naciśnięciu i przytrzymaniu zatrzasku, a następnie wysunięcie akumulatora z gniazda. Poprawnie zamontowanego akumulatora w gnieżdzie narzędzia nie da się inaczej zdemontować niż naciskając zatrzask.

PL

Wsunąć akumulator w gniazdo ładowarki (XX).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

Zaświeci się czerwona dioda, co oznacza proces ładowania.

Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

Należy wyciągnąć wtyczkę ładowarki z gniazda sieci elektrycznej.

Wysunąć akumulator z gniazda ładowarki, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

Zalecenia dotyczące stosowania pił tarczowych

Ostrzeżenie! Należy się upewnić, że dopuszczalna prędkość obrotowa piły tarczowej jest równa lub wyższa niż prędkość obrotowa pilarki. Zastosowanie piły tarczowej nie spełniającej powyższego warunku doprowadzi do rozpadnięcia się piły tarczowej w trakcie pracy co może być przyczyną poważnych obrażeń.

Piłę tarczową należy dobrać pod kątem przecinanego materiału. Im większa ilość zębów tym rzaz będzie wyższej jakości, do cięcia płyt laminowanych, twardego materiału zaleca się używać tarczy z 48 zębami. W przypadku gdy w materiale mogą znajdować się zszywki, gwoździe lub inne elementy konstrukcyjne należy stosować piły tarczowe przeznaczone do cięcia drewna konstrukcyjnego.

Należy stosować tylko tarcze zalecane przez producenta: tarcze do cięcia drewna i materiałów drewnopochodnych z zębami wykonanymi z węglików spiekanych spełniających wymagania normy EN 847-1 o parametrach określonych w tabeli z danymi technicznymi. Upewnić się że prędkość oznaczona na tarczy jest wyższa lub równa prędkości podanej na narzędziu.

Nie stosować uszkodzonych tarcz tnących. Przed rozpoczęciem każdej pracy należy dokonać oględzin tarczy tnącej i w przypadku stwierdzenia pęknięć, wyszczerbień, zgięć, wyłamanych zębów lub jakichkolwiek innych uszkodzeń należy tarczę wymienić na nową przed rozpoczęciem pracy. Trzymając tarczę za otwór mocujący lekko uderzyć rękojeścią wkrętaka z tworzywa sztucznego w korpus tarczy. Głuchy dźwięk może oznaczać pęknięcie korpusu tarczy, które może nie być widoczne gołym okiem.

Ryzyko resztkowe

Maszyna została zaprojekowana i zbudowana zgodnie ze sztuką i przy uwzględnieniami zasad bezpieczeństwa. Jednakże może wystąpić ryzyko resztkowe podczas użytkowania produktu.

Zagrożenie zdrowia związane z zasilaniem prądem elektrycznym z powodu użycia niewłaściwych kabli zasilających.

Zagrożenie związane z hałasem z powodu nie stosowania ochronników słuchu.

Ryzyko resztkowe może zostać zminimalizowane przez dokładne przestrzeganie instrukcji bezpieczeństwa.

PRACA UKOŚNICA

Podnoszenie i blokowanie głowicy tnącej

Po wyjęciu z opakowania głowica tnąca ukośnicy jest zablokowana w dolnym położeniu. W celu jej odblokowania należy odciągnąć trzpień blokady (VI). W tej pozycji trzpienia blokady możliwe jest swobodne podnoszenie i opuszczanie głowicy tnącej.

Sprężyna spowoduje uniesienie głowicy, nie należy jednak puszczać rękojeści, a trzymać ją, stawiając niewielki opór, aż do pełnego uniesienia głowicy.

W przypadku gdy nie jest możliwe opuszczenie głowicy do końca zakresu lub jest ona opuszczana zbyt nisko, należy dokonać regulacji za pomocą śruby, a następnie zablokować ją za pomocą nakrętki (VII).

Podczas podnoszenia i opuszczania głowicy tnącej, należy sprawdzić czy ruchoma osłona tarczy swobodnie się porusza samoczynnie odsłaniając piłę tarczową podczas opuszczania głowicy tnącej i samoczynnie osłania piłę tarczową podczas podnoszenia głowicy tnącej. W przypadku gdy zostaną wykryte przeszkody blokujące ruch osłony, należy je usunąć przed podjęciem pracy.

Ustawianie kąta cięcia wzdłużnego głowicy tnącej

Możliwy jest ruch obrotowy głowicy w zakresie +/- 45 st. W celu obrotu głowicy należy poluzować śrubę blokującą, unieść i przytrzymać dźwignię blokującą i obrócić stolik do pożądanego kąta (VIII). Aby łatwiej było ustawić kąt głowicy, można posłużyć się skalą przymocowaną do podstawy stolika (IX). Zapadka umożliwia łatwe ustawienie głowicy w najbardziej popularnych kątach cięcia wzdłużnego (0; 15; 22,5; 31,6; 45 stopni). W tym celu należy zwolnić nacisk na dźwignie blokady tak, aby została umieszczona w wycięciu w spodniej stronie podstawy stolika roboczego, a następnie dokręcić śrubę blokującą. Pozostałe ustawienia kątów cięcia możliwe jest tylko za pomocą dokręcenia śruby blokującej.

Uwaga! Zabronione jest blokowanie stolika tylko za pomocą dźwigni, zawsze należy dokręcić śrubę blokującą.

Ustawianie kąta cięcia poprzecznego (ukosu) głowicy tnącej.

Możliwe jest przechylenie głowicy tnącej o kąt nie przekraczający 45 st. Należy głowicę odblokować przekręcając dźwignię (X), a następnie ustawić ja pod pożadanym kątem i zablokować w tej pozycji dokręcając dźwignię. Podczas ustawiania można się posłużyć skalą naniesioną na podstawie stolika.

Uwaga! Po zmianie kąta głowicy tnącej, należy się upewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas

PL

pracy. Należy bez włączania sprawdzić czy może zostać wykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy dokonać niezbędnych ustawień usuwając przeszkody.

Jeżeli nie jest możliwe wykorzystanie pełnego zakresu kata cięcia lub przekracza on wartości nominalne, należy dokonać regulacji odkręcając lub dokręcając śrubę oporową na jednym i/ lub drugim końcu skali (XI). Po ustawieniu pełnego zakresu, należy śruby zabezpieczyć przed odkręcaniem, dokręcając nakrętki zabezpieczające.

Stosowanie odciągu pyłu

Ukośnica jest wyposażona w króciec, który umożliwia podłączenie worka będącego na wyposażeniu ukośnicy lub zewnętrznej instalacji odciągu pyłu. W przypadku wykorzystania dołączonego woreczka należy go zamocować go na króćcu (XII). Woreczek należy opróżniać za każdym razem gdy będzie pełny oraz każdorazowo po skończonej pracy.

W przypadku stosowania zewnętrznego systemu odciągu pyłu, np. w postaci odkurzacza przemysłowego należy wąż elastyczny odkurzacza podłączyć do króćca pilarki bezpośrednio lub za pomocą odpowiednego adaptera. Pilarka nie jest wyposażona w adapter umożliwiający podłączenie węża.

Transport produktu

W przypadku transportu ukośnicy należy ją transportować w oryginalnym opakowaniu fabrycznym. Należy opuścić głowicę tnącą do najniższego położenia i zabezpieczyć za pomocą trzpienia. Stolik obrócić o 45 st. zgodnie z układem wyprasek styropianowych w opakowaniu. Należy zdemontować śrubę blokującą stolik roboczy.

Jeżeli pilarka będzie przenoszona na niewielkie dystanse, np. w celu zmiany stanowiska pracy, pilarkę należy najpierw zabezpieczyć przez opuszczenie i zablokowanie głowicy, zablokowanie ruchu prowadnicy cięcia poziomego oraz zablokowanie obrotu głowicy w obu płaszczyznach cięcia. Pilarkę należy zawsze transportować odłączoną od zasilania. Akumulator musi być zdemontowany z gniazda maszyny. Pilarkę należy chwytać za podstawę, nie nosić chwytając za głowicę tnącą.

Wskaźnik laserowy

Pilarka posiada wskaźnik laserowy, który pokazuje linię cięcia na zamontowanym do stolika materiale. Wskaźnik jest uruchamiany niezależnym włącznikiem. Pozycja: O - oznacza wyłączony wskaźnik, pozycja: I – oznacza włączony wskaźnik. Nie wpatrywać się z źródło emisji promienia laserowego może to grozić tymczasowym lub stałym uszkodzeniem wzroku.

Ciecie ukośnicą

Pilarka umożliwia trzy rodzaje cięcia. Cięcie w którym głowica będzie poruszała się w dół lub cięcie w którym opuszczona i zablokowana głowica będzie poruszała się w poziomie. Trzecim rodzajem jest cięcie wgłębne, gdzie głowica jest opuszczana na ustawioną wcześniej wysokość, przytrzymywana w tej pozycji, a następnie poruszana w poziomie.

Przesunąć głowicę i zablokować jej położenie dokręcając śrubę blokady prowadnicy (XIII). Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulowanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem.

Płyta oporowa posiada regulowany element, który można przesunąć jeżeli ruch piły tarczowej będzie zakłócony. Ruchomy element należy zablokować za pomocą śruby (XIV)

W przypadku cięcia elementów o długości przekraczającej rozmiar stolika roboczego należy wykorzystać zewnętrzne elementy mocujące, np. ściski, podpórki, imadła itp. w celu pewnego i bezpiecznego zamocowania obrabianego materiału na stoliku ukośnicy.

W przypadku cięcia, w którym opuszczona głowica będzie się poruszała po prowadnicach należy opuścić głowicę i zablokować jej pozycję za pomocą trzpienia blokady. Odblokować prowadnice luzując śrubę blokującą. Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulowanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem. Sprawdzić czy ruch po prowadnicach odbywa się płynnie. W razie potrzeby zmienić położenie fragmentu płyty oporowej.

W przypadku ustawienia głowicy na określonej wysokości należy poluzować śrubę mocującą ogranicznik opuszczenia głowicy, przesunąć go i zablokować w tej pozycji, dokręcając śrubę (XV). Następnie ustawić wysokość opuszczania głowicy wkręcając śrubę i zablokować ją za pomocą pierścienia (XVI). Ustawić kąty głowicy i nie podłączając pilarki do zasilania dokonać symulowanego cięcia. Sprawdzić czy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytą oporową lub jakimkolwiek innym elementem poza przecinanym materiałem. Sprawdzić czy ruch po prowadnicach odbywa się płynnie. W razie potrzeby zmienić położenie fragmentu płyty oporowej.

Zamocować do stolika przecinany materiał tak, aby zawsze opierał się o płytę oporową. Do zamocowania obrabianego materiału należy dołączonego zacisku. Trzpień zacisku zamocować po jednej ze stron stolika. Trzpień zabezpieczyć dokręcając śrubę (XVII). Wyregulować wysokość ramienia docisku i po ustawieniu zabezpieczyć dokręcając śrubę (XVIII). Przecinany materiał położyć na stoliku i zamocować dokręcając talerz docisku (XIX).

Włącznik posiada blokadę zabezpieczającą przed niezamierzonym wciśnięciem. Przed wciśnięciem włącznika należy przesunąć i przytrzymać blokadę, a następnie wcisnąć włącznik. Nie ma potrzeby przytrzymywania blokady przy wciśniętym włączniku.

PL

Zwolnienie włącznika ponownie go blokuje.

Po wciśnięciu włącznika należy pozwolić osiągnąć pile tarczowej znamionowe obroty i dopiero rozpocząć cięcie. Włącznik nie posiada blokady umożliwiającej zablokowanie go w pozycji włączony. Zabronione jest przykładanie piły do materiału i dopiero uruchamianie narzędzia. Może to spowodować zablokowanie piły, jej uszkodzenie, bądź uszkodzenie materiału. Może to prowadzić do powstania obrażeń.

W przypadku wznawiania cięcia, należy pozwolić pile tarczowej osiągnąć znamionowe obroty, a następnie wprowadzić ją do rzazu. Podczas cięcia nie przeciązać tarczy, nie przegrzewać ostrzy tarczy wykonanych z węglików spiekanych. Podczas cięcia piłę tarczową należy prowadzić płynnym ruchem, unikając nadmiernego nacisku. Nacisk jaki należy wywierać na głowicę tnącą nie powinien być większy niż ten który wystarcza do cięcia materiału. Należy unikać uderzania piłą tarczową w cięty materiał.

W przypadku zablokowania piły w ciętym materiale należy natychmiast zwolnić nacisk na włącznik narzędzia, odłączyć ją od źródła zasilania, a następnie wydostać piłę z zacięcia.

Należy dokonać oględzin piły pod kątem uszkodzeń lub deformacji jakie mogły powstać w momencie zacięcia i w przypadku zauważenia ich wymienić piłę na nową, wolną od uszkodzeń. Należy też sprawdzić przyczynę zacięcia, na przykład czy w prze-cinanym materiale nie znajdują się elementy metalowe, które mogły spowodować zablokowanie piły. Przed rozpoczęciem pracy należy usunąć przyczynę zacięcia piły.

Po zakończonym cięciu należy wirującą piłę wyprowadzić z rzazu, a dopiero następnie zwolnić nacisk na włącznik. Odczekać do całkowitego zatrzymania się obrotów piły tarczowej. Odłączyć pilarkę od zasilania przez demontaż akumulatora z gniazda maszyny, a następnie zdemontować ze stolika obrabiany materiał.

Po skończonej pracy należy przejść do czynności konserwacyjnych.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji zdemontować akumulator z gniazda maszyny. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękijeści, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować narzędzia, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym, należy się w tym celu skontaktować z producentem. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękijeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Nie należy stosować ostrych narzędzi do czyszczenia. Należy zdemontować piłę tarczową i oczyścić wnętrze osłon, mocowanie piły tarczowej jak i samą piłę z pyłu i innych zanieczyszczeń powstających w trakcie pracy. Uchwyty, pokrętła oraz inne elementy regulacyjne oczyścić suchą czystą szmatką.

PRODUCT OVERVIEW

Likutinę riziką galima sumażinti grieżtai laikantis saugos nurodymų.

DARBAS SU PJOVIMO, SKERSAVIMO STAKLÉMIS

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

2006/42/EC Maszyny i urządzenia bezpieczeństwa

2014/30/EU Kompatybilność elektromagnetyczna

Electromagnetic compatibility

2011/65/EU Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak; TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska | Poland | Polonia

Wrocław, 2024.12.17

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
