INSTRUKCJA OBSŁUGI 11-733 NEO tools

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) Podnośnik samochodowy: 11-733

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA.

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

Instrukcja stanowi zbiór niezbędnych informacji, ostrzeżeń, wskazówek, opisów działania i zasad konserwacji i obsługi. Zaleca się przechowywać instrukcję łącznie z gwarancją i fakturą lub rachunkiem uzyskanym przy zakupie.

UWAGA: Podnośnik służy do pracy wewnątrz pomieszczeń.

„Produkt może się nieznacznie różnic w odniesieniu do zdjęć i opisów zawartych w instrukcji”.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

- Czas życia podnośnika to 10 000 operacji. Nie należy używać podnośnika po czasie życia określonym przez producenta.

- Podnośnik nie jest przeznaczony do podnoszenia osób, takie działania są zabronione.

- W czasie korzystania z podnośnika użytkownik jest zobowiązany do obserwowania urządzenia oraz ładunku w czasie podnoszenia.

- W czasie napełniania lub uzupełniania układu hydraulicznego, należy bezwzględnie stosować płyn zalecany przez producenta

- W czasie eksploatacji urządzenia należy zwracać uwagę na wszystkie oznaczenia znajdujące się na podnośniku. Należy zadbać, aby zawsze były widoczne oraz czytelne.

- Do podnośników zalecamy używać oleju hydraulicznego do podnośników.

- Narzędzia nie należy używać w atmosferze wybuchowej.

- Istnieje niebezpieczeństwo doznania obrażeń w przypadku trzymania rąk w pobliżu punktu podparcia podnośnika, szczególnie przy podnoszeniu i opuszczaniu ciężaru.

- Nie zbliżać rąk podczas pracy w pobliżu podpory.

- Istnieje zagrożenie osób przez niekontrolowany opad podniesionej masy w przypadku uszkodzenia podnośnika. Podnośnika można używać jedynie na płaskiej i twardej powierzchni zorientowanej w poziomie.

- Upewnić się, czy podnośnik jest pewnie ustawiony.

- Upewnić się, że masa podnoszona jest mniejsza od maksymalnego udźwigu podnośnika

- Na miejscu pracy należy utrzymywać porządek i zapewnić dobre oświetlenie. Nieporządek i złę oświetlenie przyczyniają się do wypadków.

- Zwracać uwagę na warunki panujące w miejscu pracy. Nie wolno wystawiać podnośnika na działanie wilgoci.

- Należy zabezpieczyć miejsce pracy przed osobami postronnymi a szczególności dziećmi. Należy zwrócić uwagę i nie dopuszczacę dzieci ani osób postronnych do miejsca pracy.

- W czasie pracy podnośnikiem należy być skoncentrowanym, rozproszenie uwagi może spowodować utratę kontroli nad podnośnikiem.

- Nieużywany podnośnik należy przechowywać poza zasięgiem dzieci.

- Nie należy udostępniać podnośnika osobom niezaznajomionym z nim lub które nie przeczytały niniejszej instrukcji obsługi, podnośnik może być niebezpieczny w rękach nieprzeszkolonych użytkowników.

- Nie wolno stosować podnośnika do celów, dla których nie jest on przeznaczony.

- Należy stosować środki ochrony osobistej, okulary ochronne i rękawice ochronne. Używanie osobistych środków ochronnych takich jak: obuwie

antypoślizgowe, kask ochronny, środki ochrony słuchu (w zależności od rodzaju zastosowanego narzędzia) – zmniejsza ryzyko obrażeń.

- Należy cały czas utrzymywać pewną postawę, zachowując równowagę. Umożliwi to lepszą kontrolę nad podnośnikiem w nieprzewidzianych sytuacjach.

- Regularnie kontrolować stan oleju hydraulicznego i w razie potrzeby uzupełnić brak a przepracowany olej wymienić. Dźwignię podnośnika należy zawsze utzymywać w czystości, sucha, bez śladów oleju lub smaru gwarantuje pewny uchwyt. Podczas pracy podnośnikiem należy być przewidującym i zachować ostrożność podczas wykonywania każdej czynności. Nie należy pracować podnośnikiem, gdy jest się zmęczonym lub pod wpływem narkotyków lub alkoholu. Chwila nieuwagi podczas pracy może spowodować poważne obrażenia ciała.

- Przed podjęciem pracy sprawdzić stan techniczny podnośnika, zamocowanie elementów i czy nie ma widocznych pęknięć. Nie wolno pracować podnośnikiem, w którym niewłaściwie działa pompa hydrauliczna.

- Naprawę podnośnika należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystując wyłącznie części zamienne, dzięki temu będzie dalej bezpieczne w użytkowaniu.

Ostrzeżenie: Podnośnik służy wyłącznie do podnoszenia. Powierzchnia, na której należy podnośnik umieścić powinna być płaska, twarda i zorientowana w poziomie. Przed rozpoczęciem podnoszenia np. pojazdu należy zablokować koła podstawiając kliny i użyć hamulec postojowy. Zabrania się prac pod pojazdem lub innym przedmiotem spoczywającym na podnośniku. Bezwzględnie podniesiony przedmiot (pojazd), zabezpieczyć za pomocą dodatkowych podpór stałych na których bezpiecznie może spocząć cały ciężar. Przed przystąpieniem do podnoszenia upewnij się, że podnośnik jest w dobrym stanie technicznym. Nie wolno dokonywać jakichkolwiek regulacji zaworu bezpieczeństwa.

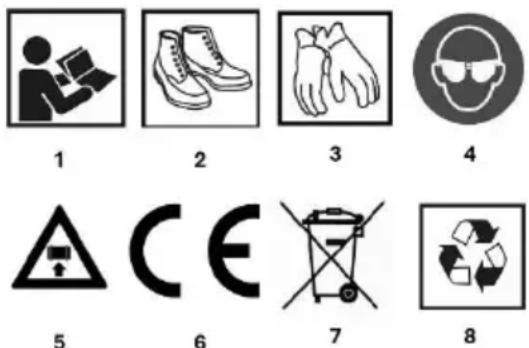

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

1. Przeczytać instrukcję obsługi przed użyciem.
2. Stosować obuwie ochronne.
3. Stosować rękawice ochronne.
4. Stosować środki ochrony oczu i słuchu.
   5.Uwaga ciężary
5. Produkt spełnia wymagania dyrektyw UE.
6. Nie wyrzucaj ze śmieciami domowymi
7. Podlega recyklingowi

Opis elementów graficznych

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Oznaczenie rys. A	Opis
1	Siodło
2	Pokrywa
3	Gniazdo drążka
4	Rama podnośnika
5	Kółka manewrowe
6	Ramię podnośnika
7	Koła przednie
Oznaczenie rys. B	Opis
1	Gniazdo drążka
2	zawór oleju
3	Zawór spustowy
4	Siodło
5	Drążek
6	Uchwyt drążka
Oznaczenie rys. C	Opis
1	Zawór wlewu oleju
2	Zawór bezpieczeństwa

* Mogą wystąpić różnice między grafiką a rzeczywistym produktem UWAGA! Nie wolno przystępować do pracy pod pojazdem podpartym na podnośniku.

Nie wolno rozbierać podnośnika, może to doprowadzić do wadliwego działania lub uszkodzenia podnośnika co może skutkować ryzykiem utraty zdrowia lub życia.

PRZYGOTOWANIE DO PRACY

Dźwignię końcem rys. B5 umieścić w gnieżdzie dźwigni rys. B1 i zabezpieczyć blokadą dźwignię obracając ją.

PODNOSZENIE:

Zamknąć zawór upustowy rys. B3, obracając dźwignią w prawo. Zabezpieczyć pojazd przed przemieszczaniem. Umieść podnośnik pod pojazdem, w stosownym miejscu tak aby siodelko rys. B4 stykało się z miejscem dedykowanym do podnoszenia pojazdu (sięgnij po informację do Instrukcji Użytkowania, właściwej dla danego pojazdu). Wykonując ruchy w górę i w dół pompuj dźwignią, aż do podniesienia pojazdu na pożadaną wysokość.

OPUSZCZANIE:

Pokręcając dźwignią, otworzyć zawór upustowy rys. B3 (aby tego dokonać trzeba POWOLI obracać dźwignię w lewo).

OSTRZEŻENIE! DŻWIGNIĄ OBRACAĆ POWOLI! POJAZD NALEŻY OPUSZCZAĆ POWOLI! NIĘ WOLNO WYKONAĆ WIĘCJ NIŻ JEDEN PEŁNY OBRÓT.

Po zakończeniu opuszczania, usunąć podnośnik spod pojazdu.

OBSŁUGA I KONSERWACJA

NAPEŁNIANIE OLEJEM HYDRAULICZNYM

Postawić podnośnik w ustawieniu pionowym. Przesunąć tłok pompy w skrajne dolne położenie. Wyjąć gumową zaślepkę z cylindra podnośnika rys. C2.

Napełnić podnośnik olejem hydraulicznym. (Należy napełniać olejem do dolnej krawędzi otworu wlewowego.) Usuń powietrze z podnośnika w sposób opisany poniżej (w punkcie „Usuwanie powietrza z układu hydraulicznego”).

Zamontować zaślepkę na powrót do cylindra podnośnika.

USUWANIE POWIETRZA Z UKŁADU HYDRAULICZNEGO (ODPOWIETRZANIE)

W układzie hydraulicznym gromadzi się powietrze, co powoduje spadek skuteczności działania podnośnika. W tym celu należy usunąć powietrze z układu hydraulicznego, postępując w sposób podany poniżej:

Otworzyć zawór upustowy rys. C1,

Wyjąć zaślepkę z otworu w cylindrze podnośnika rys. C2.

Kilka razy energicznie podpompować dźwignią zainstalowaną w gnieździe drążka rys. B1, aby usunąć powietrze. Zamknąć zawór upustowy.

Zamontować zaślepkę rys. C2 na powrót w otwór w cylindrze podnośnika.

Po odpowietrzeniu podnośnik powinien działać w sposób prawidłowy. Jeśli tak nie będzie, należy powtarzać procedurę odpowietrzania, aż do skutku.

ZAPOBIEGANIE KOROZJI

Unikać kontaktu podnośnika z wilgocią. Jeśli już dojdzie do kontaktu z wilgocią, to należy wytrzeć podnośnik do sucha i przesmarować olejem wszystkie widoczne elementy podnośnika.

Połączenia sworzniowe i śrubę podpory podnośnika należy okresowo smarować.

Dane znamionowe
Podnośnik 11-733
Parametr	Wartość
Typ podnośnika	podłogowy
Udźwig nominalny	2500 kg
Wysokość minimalna	85 mm
Wysokość maksymalna	385 mm
Temperatura pracy	-10°C do 50°C
Waga	12,5 kg

11-733 oznacza zarówno typ oraz określenie maszyny

OCHRONA ŚRODOWISKA

Produktu nie należy wyrzucać wraz z domowymi odpadkami, lecz od je do utylizacji w odpowiednich zakładach. Produkt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowi ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com

Zeskanuj QR kod i wejdź na gtxservice.com

GTX SERVICE

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności WE

Producent: GTX-Poland Sp. Z o.o. Sp.k., ul. Pograniczna 2/4

02-285 Warszawa

Wyrób: Podnośnik Warsztatowy

Model: 11-733

Nazwa handlowa: NEO TOOLS

Numer seryjny: 00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Oraz spełnia wymagania norm:

EN ISO 12100:2010; EN 1494:2000+A1:2008

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych

dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pełnomocnik ds. dokumentacji technicznej GRUPA TOPEX

Warszawa, 2024-04-17
