INSTRUKCJA OBSŁUGI Perfect Clean VR2021 Concept

Odkurzacz automatyczny

Robotporszívó

Robots puteklsücëjs

Antikolizny senzor infrażený senzor dobijania Oblast vysdelenia signułu Nabljacie kontakty zakładne

Akumulátor

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały okres jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Pobór mocy 30 W
Napięcie akumulatora 14,4 V
Napięcie ładowarki	AC 220-240 V - 50/60 Hz
	DC 19 V
Poziom hałasu 56-68 dB
Akumulator 2600 mAh, Li-Ion
Czas pracy 120 minut
Czas do całkowitego naładowania 4-5 godzin
Zakres częstotliwości 2,4-2,4835 GHz
Moc nadajnika (maks.) 18 dBm

WAŻNE

Przed podłączeniem jednostki do sieci elektrycznej należy sprawdzić wzrokowo, czy jest ona nienaruszona oraz czy nie została uszkodzona podczas transportu.

WAŻNE PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Przed użyciem należy usunąć z podłogi wszystkie przedmioty, które mogłyby przeszkadzać w efektywnym i bezproblemowym sprzątaniu (kable, papiery, ubrania, obrusy i firanki dotykające podłogi).
• Jeżeli w strefie sprzątania znajdują się schody, należy umieścić taśmę magnetyczną (wirtualną ścianę) w odległości co najmniej 15 cm od krawędzi górnego stopnia. Taka odległość powinna zapewnić maksymalne zabezpieczenie przed ewentualnym upadkiem ze schodów.
• Należy używać tylko oryginalnych akcesoriów i części zamiennych przeznaczonych dla danego modelu.
• Nie wolno siadać na odkurzaczu automatycznym, czy też odkładać na nim jakichkolwiek przedmiotów.
• Urządzenie winno być używane tylko w domu, w temperaturze od 0°C do 40°C.
• Przed użyciem należy upewnić się, że pojemnik na kurz i tkanina mopa są prawidłowo zamocowane.

VR2020

31

PL

concept

concept

PL

• Włosy, ubrania, palce czy też inne części ciała należy trzymać z dala od szczotki głównej. Szczotkę główną oraz część ssacą odkurzacza należy utrzymywać w czystości, należy usuwać włosy i kurz, które mogą pogorszyć właściwości ssacę odkurzacza oraz jakość sprzątania.
• Nie wolno używać urządzenia na podłodze mokrej lub wilgotnej.
• Nie wolno odkurzać cieczy, palących się papierosów, okruchów szkła i innych ostrych przedmiotów, zapalek i innych materiałów palnych, większych kawałków papieru, plastikowych torebek czy też innych przedmiotów mogących uszkodzić odkurzacz.
• Podczas odkurzania należy zapobiec przejeżdzaniu odkurzacza przez ułożone luzem przewody.
• Przed konserwacją i czyszczeniem urządzenia należy przestawić przełącznik do pozycji wyłączonej.
• Bezpośrednie oddziaływanie promieni słonecznych może spowodować zmniejszenie wrażliwości czujników podczerwieni odkurzacza, dlatego prosimy, aby zapobiec takiemu oddziaływaniu.
• Dywan podczas mycia należy zabezpieczyć w taki sposób, aby odkurzacz nie wjechał na niego podczas sprzątania. Gdy na odkurzaczu jest zainstalowana tkanina mopa z pojemnikiem na wodę, mogłoby to skutkować przerwaniem sprzątania, ewentualnie niechcianym przemoczeniem dywanu.
• Nie wolno klaść urządzenia w miejscach, z których mogłoby łatwo spaść na ziemię (stół, krzesło).
• Przed ładowaniem urządzenia należy upewnić się, że stacja ładująca jest prawidłowo połączona.
• Warunki ekstremalnej temperatury czy też nieprawidłowe używanie może spowodować wyciek płynu z baterii. Jeżeli płyn zetknie się ze skórą, należy niezwłocznie omyć skórę strumieniem wody. W przypadku kontaktu z oczami należy natychmiast przeplukiwać oczy strumieniem wody przez co najmniej 10 minut. Należy zasięgnąć porady lekarza.
• Przed zamierzonym oddaniem produktu w celu jego utylizacji, należy najpierw odłączyć baterię od urządzenia.
• W przypadku przemieszczania urządzenia lub jego przechowywania przez dłuższy czas, należy przestawić przełącznik do pozycji wyłączonej. Przedłuży to żywotność baterii.
• Należy upewnić się, że podłączane napięcie zgodza się z wartościami podanymi na tabliczce znamionowej produktu. Nie wolno podłączać urządzenia do rozgałęziaczy i przedłużaczy.
• Podczas odłączania urządzenia od gniazda elektrycznego, nigdy nie wolno wyrywać wtyczki poprzez ciąganie kabla zasilającego, natomiast należy chwycić wtyczkę i odłączyć ją poprzez wyjęcie.
• Nie wolno używać urządzenia jako zabawki.
• Urządzenia nie wolno czyścić szorstkimi materiałami ani agresywnymi substancjami chemicznymi.
• Urządzenie jest przeznaczone tylko do użytku domowego, a nie nadaje się do użytku komercyjnego.
• Nie wolno zanurzać kabla zasilającego, wtyczki ani urządzenia w wodzie lub innej cieczy.
• Nie wolno naprawiać urządzenia we własnym zakresie. Należy skontaktować się z autoryzowanym

centrum serwisowym oraz zapobiec obrażeniom w następstwie niefachowej obsługi urządzenia.
- Dzieci w wieku 8 lat lub więcej oraz osoby o ograniczonej sprawności ruchowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, mogą korzystać z urządzenia tylko pod warunkiem, że są one nadzorowane, albo zapoznały się z instrukcją bezpiecznej obsługi urządzenia, i rozumieją ewentualne zagrożenia. Czyszczenia ani konserwacji, które mają być wykonywane przez użytkownika, nie mogą wykonywać dzieci, chyba że ukończyły one 8 lat i pozostają pod nadzorem. Dzieci poniżej 8 lat należy trzymać z dala od urządzenia i jego kabla zasilającego. Dzieciom nie wolno bawić się z urządzeniem.
- Dzieciom w wieku poniżej 3 lat należy uniemożliwić dostęp do urządzenia, chyba że są one stale nadzorowane.
- Producent i importer do Unii Europejskiej nie ponosi odpowiedzialności za szkody spowodowane pracą urządzenia, takie jak poranienia, oparzenia, pożar, obrażenia, zniszczenie rzeczy itp.
- W przypadku uszkodzenia przewodu zasilającego, należy zlecić jego naprawę wykwalifikowanemu specjalście, aby zapobiec powstaniu niebezpiecznej sytuacji. Zabronione jest używanie urządzenia z uszkodzonym przewodem zasilającym.
- Odkurzacza automatycznego należy używać wyłącznie z oryginalnym adapterem sieciowym dostarczanym wraz z nim. Nigdy nie wolno używać adaptera innego typu, aby uniknąć powstania niebezpiecznej sytuacji.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

Należy starannie sprawdzić, czy rozpakowane zostały wszystkie dostarczone akcesoria; zalecamy zatrzymanie na okres trwania gwarancji oryginalnego kartonu, podręcznika użytkownika i materiałów opakowaniowych.

PL

concept

concept

PL

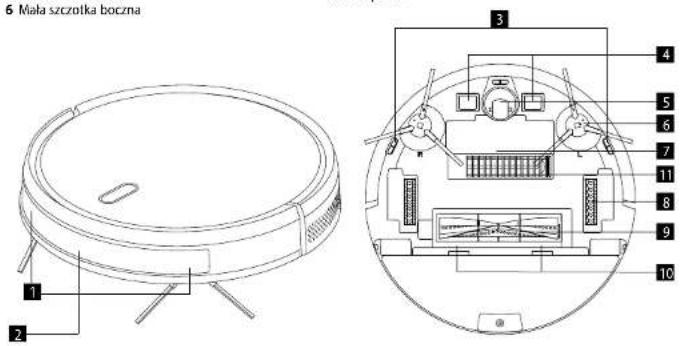

OPIS PRODUKTU

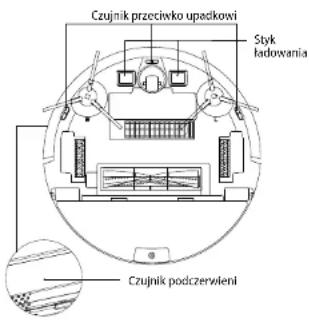

1 Czujnik antykolizyjny
2 Czujnik podczerwieni doładowywania
3 Czujnik przeciwko upadkowi
4 Styk ladowania
5 Uniwersalne kółko
6 Mała szczotka boczna

7 Pokrywka akumulatora
8 Kółko napędowe
9 Szczotka główna
10 Zatrzask pokrywy szczotki głównej
11 Lampa UV

6 Mała szczotka boczna 1 2 3 4 5 6 7 8 9 10

1 Pokrywka siatki filtra
2 Przycisk pojemnika na kurz
3 Czujnik ściany
1 Pokrywka siatki filtra
2 Przycisk pojemnika na kurz
3 Czujnik ściany
2 Przycisk pojemnika na kurz
3 Czujnik ściany
1 Pokrywka siatki filtra
2 Przycisk pojemnika na kurz
3 Czujnik ściany
1 Pokywa stagni hirta
2 Przycisk pojemnika na kurz
3 Czujnik ściany
1 Pokrywka siatki filtra
2 Przycisk pojem
3 Czujnik ściany
1 Pokrywka siatki filtra
2 Przycisk pojemnika na kurz

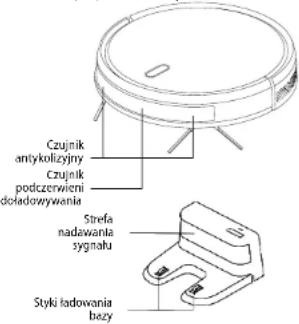

1 Wskaznik zasilania
2 Strefa nadawania sygnału
3 Styki ładowania bazy
4 Rowek do zaczepienia
5 Plyta pokrywki
6 Przepust kablowy
7 Gniazdo adaptera zasilania
8 Trzpień do nawijania

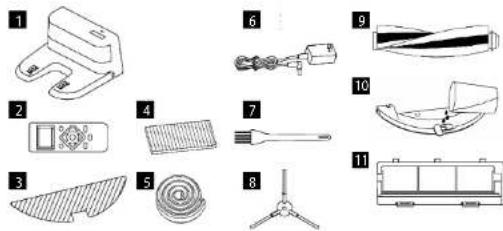

Lista części składowych

1 Stacja dokująca 1 szt.
2 Pilot zdalnego sterowania 1 szt.
3 Włóknina do mycia podlóg 2 szt.
4 Filtr HEPA + filtr plankowy 1 szt.
5 Taśma magnetyczna 1 szt.
6 Adapter 1 szt.

7 Szczotka czyszcząca 1 szt.
8 Mała szczotka lewa i prawa 2 szt.
9 Środkowa szczotka obrotowa „V”
10 Zawieszany pojemnik na wodę 1 szt.
11 Pokrywa szczotki głównej z drutem stalowym 1 szt.

Sprzątanie / włączenie i wyłączenie

• Krótkim naciśnięciem uruchamia się lub wstrzymuje sprzątanie.
• Naciśnięciem i przytrzymaniem przez 3 s włącza się lub wyłącza urządzenie.
• Długie naciśnięcie przez 15 s spowoduje wyłączenie urządzenia w przypadku wyjątkowych okoliczności.

Doładowywanie / sprzątanie miejscowe

• Po krótkim naciśnięciu następuje rozpoczęcie doładowywania lub wstrzymanie.
• Po długim naciśnięciu następuje sprzątanie miejscowe.

Wskaźnik

• Turkusowy: Normalna praca lub ładowanie.
• Czerwony: Stan nienormalny albo rozładowany akumulator.
• Błękitny: Urządzenie nie jest połączone z sieclą.

Reset WiFi

- Naciśnij oba przyciski jednocześnie i przytrzymaj przez 3 s.

INSTALACJA

1. Podłącz przewód zasilający, a nadmiar długości przewodu schowai w schowku na przewód.
2. Położ stację dokującą przy ścianie i podłącz zasilanie.

Pamiętaj:

• Należy zapewnić miejsce o wielkości min. 0,5 m po obu stronach stacji dokującej oraz min. 1,5 m przed stację.
• Przewód zasilający w pozycji napiętej prostopadle do ziemi może spowodować jego wyciągnięcie przez urządzenie, co może prowadzić do odłączenia stacji dokującej.
• Wskaźnik ładowania świeci się w normalnym stanie włączenia, a gaśnie po naładowaniu.
• Nie wolno przesuwać dowolnie stacji dokującej, jak również wystawiać jej na bezpośrednie działanie promieni słonecznych.

Pamiętaj: Bezpośrednie działanie promieni słonecznych zakłóca sygnał stacji dokującej, a urządzenie wtedy nie musi powrócić dokładnie do stacji dokującej.

4. Instalacja małej szczotki bocznej

Przekonaj się, że oznaczenie małej szczotki bocznej lewej (L) i prawej (R) jest zgodne z oznaczeniami L i R na pokrywie dolnej. Dociskaj szczotki boczne L i R, aż usłyszysz „zatrzaśniećie”.

5. Uruchomienie i ładowanie

Odkurzacz włącza się długim naciśnięciem przycisku. Jeśli wskaźnik zasilania świeci się normalnie, naładuj odkurzacz w stacji dokującej.
Pamiętaj: Jeśli nie można włączyć urządzenia z powodu słabego akumulatora, naładuj go w stacji dokującej, a urządzenie włączy się automatycznie. Urządzenie

M

VR2020VR2020

PL

concept

concept

PL

może rozpocząć normalną pracę tylko w przypadku, gdy poziom naładowania akumulatora wynosi ≥20%.

1. Połączenie z aplikacją mobilną (ten krok można ominać)

Przeczytaj instrukcje dotyczące połączenia z WiFi, a połącz się z aplikacją mobilną.

1. Rozpoczęcie sprzątania

Po włączeniu odkurzacza, naciśnij krótko przycisk na odkurzaczu, albo rozpocznij sprzątanie za pomocą aplikacji mobilnej (w czasie używania można wstrzymać pracę urządzenia naciśnięciem dowolnego przycisku).

Pamiętaj:

• Urządzenia przeznaczonego do odkurzania nie można użyć do usuwania cieczy.
• Urządzenie nie może pracować, gdy poziom naładowania akumulatora spadnie poniżej 20% W takim przypadku należy go naładować.
• W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 20%, urządzenie automatycznie powraca do stacji dokującej.
• Przed uzyciem należy usunąć z podłogi wszystkie przewody (wraz z przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczepionych przez urządzenie.
• Instalacja modulu do mycia podlóg

a) Założenie włókniny do mycia podłóg: włókninę do mycia podłóg należy przykleić prosto na dno pojemnika na wodę.

Pamiętaj: Włókninę do mycia podłóg należy oczyścić po użyciu, aby uttrzymać ją w dobrym stanie.

b) Napelnij pojemnik na wodę: otwórz pokrywę i wiej wodę do pojemnika.

c) Zainstaluj moduł:

Docisnij moduł poziomo wzdłuż tylnej części

odkurzacza. Moduł jest prawidłowo zainstalowany w momencie, gdy usłyszysz „zatrzaśnięcie”.

1. Wyjęcie modułu do mycia podłóg

Gdy tylko odkurzacz zakończy swoją pracę, naciśnij zatrzaski po obu stronach, wyjmij moduł do mycia podług w kierunku do tyłu, wylej wodę z pojemnika i oczyść włókninę (w czasie czyszczenia nie ruszaj odkurzacza ani też nie odwracaj go).

1. Instrukcja używania modułu do mycia podłóg

- Nie używaj modułu do mycia podług, jeśli nie możesz go obserwować.

• Ze względów bezpieczeństwa przekonaj się, że moduł do mycia podług jest wyjęty w czasie ładowania, albo gdy nie używasz go.
  • Nie próbuj myć dywanu.
• Aby osiągnąć lepszy efekt mycia, modułu do mycia podłóg powinno się użyć po potrójnym zamieceniu lub odkurzeniu podłóg.
• Jeśli chcesz dolać wody albo oczyścić włókninę w czasie pracy urządzenia, wstrzymaj go, a wyjmij i założ ponownie moduł do mycia podłóg tak, jak jest opizane w krokach 8 i 9. Nie przemieszczaj ani nie odwracaj urządzenia, aby nie doprowadzić do błędnego ustalania pozycji i utraty mapy.
• Funkcja mycia podłóg urządzenia jest przeznaczona do ścierania i wspomaga dogłębne czyszczenie. Nie może jednak skutecznie usunąć przywartych zanieczyszczeń stałych, tak jak może tego dokonać tylko siła człowieka.

UŻYWANIE

WŁĄCZENIE/WYŁĄCZENIE

Naciśnij i przytrzymaj przez 3 s przycisk 📊 zapala się wskaźnik i urządzenie włącza się.

Naciśnij i przytrzymaj przez 3 s przycisk Cągdy urządzenie jest w trybie czuwania – wskaźnik gaśnie i urządzenie wyłącza się.

PAMIĘTAJ: Nie można wyłączyć urządzenia, gdy trwa jego ładowanie.

SPRZATANIE/WSTRZYMANIE

Aby uruchomić urządzenie, naciśnij krótko przyciskąna urządzeniu, albo uruchom urządzenie za pomocą aplikacji

mobilnej (naciśnięciem dowolnego przycisku można wstrzymać jego pracę).

Pamietai:

- Odkurzacza automatycznego nie można używać do usuwania cieczy.

• Urządzenie nie może pracować, gdy poziom naładowania akumulatora spadnie poniżej 20%. W takim przypadku należy go naładować.
• W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 20%, urządzenie automatycznie powraca do stacji dokującej.
• Przed użyciem należy usunąć z podłogi wszystkie przewody (wraz z przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczeplonych przez urządzenie.

ŁADOWANIE

Tryb automatyczny: Po pracy urządzenie automatycznie powraca do stacji dokującej.

Tryb manualny: W stanle wstrzymania, krótkim naciśnięciem przycisku □ rozpoczynamy ładowanie, albo można ładować urządzenie obsługując go z aplikacji mobilnej. Wskaźnik miga, gdy tylko urządzenie jest w pełni naładowane.

Pamiętaj: Jeśli urządzenie nie znajdzie stacji dokującej, powraca automatycznie do swojej pierwotnej pozycji. W takim przypadku należy włożyć urządzenie ręcznie do stacji dokującej.

TAŚMA MAGNETYCZNA

Taśmy magnetyczne można tak poukładać, aby oddzielaty obszary, które nie mają być sprzątane (na przykład lażienki, kuchnie itd.).

Uwaga: zamocuj taśmę magnetyczną do podłogi tak, aby nie mogła przesuwać się. W przeciwnym razie taśma nie musi być skuteczna.

TRYB SPRZATANIA

Po uruchomieniu urządzenie będzie poruszało się zgodnie z programem sprzątania w trasach o kształcie łuków tak, aby posprzątało całą powierzchnię podłóg we wszystkich pomieszczeniach po kolei, kończąc sprzątanie w regulamy i efektywny sposób przy pełnym pokryciu. Po zakończeniu sprzątania urządzenie powraca do stacji dokującej i rozpoczyna automatyczne iadowanie.

SPRZATANIE MIEJSCOWE

Naciśnięcie i przytrzymanie przycisku przez 3 sekundy spowoduje zlokalizowanie się odkurzacza, który wtedy oczyszcza obszar w kształcie kręgu o średnicy 1,5 m, a po zakończeniu czyszczenia przestają automatycznie pracować.

ZAPLANOWANIE SPRZĄTANIA

Określony niezmienny czas sprzątania można ustawić za pomocą aplikacji mobilnej. Urządzenie automatycznie rozpoczyna sprzątanie w wyznaczonym czasie, a po zakończeniu powraca do stacji dokującej.

RESET WIFI

Jeśli nie można połączyć telefonu z urządzeniem z powodu zmiany konfiguracji routera i hasła czy też z innych powodów, naciśnij jednocześnie przyciski oraz przytrzymaj je przez 3 s, aż zabrzmi komunikat głosowy „WiFi has been reset” (Zresetowano WiFi), a zaświeci się wskaźnik w kolorze błękitnym, który będzie powoli miał.

TRYB WYCISZONY

Komunikaty głosowe odkurzacza można włączyć albo wyłączyć za pomocą aplikacji mobilnej.

USTAWIENIE MOCY SSANIA

Moc ssania można ustawić na poziomie cichym, standardowym albo wysokim, za pomocą aplikacji mobilnej. W przypadku wykrycia dywanu nastąpi automatyczne zwiększenie mocy ssania do najwyższego stopnia.

Lampę UV można włączyć/wyłączyć za pomocą aplikacji lub pilota. Ze względów bezpieczeństwa nie wolno włącać lampy, gdy jest założony moduł mopujący. UV lampę można włączyć w przypadku kompletnego sprzątania, sprzątania wzdłuż ścian, albo sprzątania miejscowego TURBO.

Pamietai:

- Z UV lampy nie można korzystać w czasie ładowania, w trybie czuwania, w czasie przerwy, w przypadku bardzo niskiej pojemności akumulatora itd.

WKŁAD ZAPACHOWY

Na dolnej stronie pokrywki filtra HEPA na pojemniku na kurz znajduje się komora do umieszczenia wkładu zapachowego. Umieść wkład zapachowy w komorze i zamknij ją dociśnięciem zamka.

concept

concept

1. Zaplanowanie sprzątania
2. Poruszanie się do przodu
3. Skrecenie w lewo
4. Lampa UVC
5. Rozpoczecie/wstrzymanie ładowania
6. Programator czasowy
7. Sprzatanie automatyczne/pauza
8. Skrecenie w prawo
9. Sprzatanie wzdłuż ścian
10. Ustawienie mocy ssania

Pamiętaj: Chąc zapewnić skuteczność prawidłowego dokonania wszystkich ustawień, należy skierować pilota w przednią część odkurzacza automatycznego, znajdując się wystarczające w jego pobliżu.

Ustawienie czasu

1. Naciśnięciem przycisku 📂na pilocie otwieramy ustawienia czasu - na wyświetlaczu LCD miga symbol niedzieli.

2. Naclskaniem lewego i prawego przycisku wybieramy dzień tygodnia, a naciśnięciem przycisku potwierdzamy go - wyświetlacz LCD wtedy przełącza się automatycznie do ustawień zegara.

3. Naciskaniem przycisków w górę i w dół ustawiamy godzinę, a naciskaniem przycisków w lewo i w prawo przechodzimy do ustawienia minut.
4. Po ustawieniu aktualnego czasu skierujemy pilota w przednia część odkurzacza automatycznego i naciskamy przyciskoby potwierdzić wszystkie ustawienia czasu. Jeśli tego nie zrobimy, nasze ustawienia będą nieważne.
5. W ten sposób kończymy ustawianie czasu zarówno dla pilota, jak też dla odkurzacza automatycznego.

Harmonogram sprzątania

1. Naciśnięclem przycisku 📄a pilocle otwieramy funkcję ustawienia harmonogramu - na wyświetlaczu LCD będzie migał symbol niedzieli.
2. Naciskaniem lewego i prawego przycisku wybieramy dzień tygodnia, a naciśnięciem przycisku potwierdzamy go - wyświetlacz LCD wtedy przełącza się automatycznie do ustawień zegara.
3. Naciskaniem przycisków w górę i w dół ustawiamy godzinę, a naciskaniem przycisków w lewo i w prawo przechodzimy do ustawienia minut Następnie skierujemy pilota w przednią część odkurzacza automatycznego i naciśnięciem przycisku potwierdzamy wprowadzone ustawienia harmonogramu dla odkuracza automatycznego.
4. Po zakończeniu ustawiania jednego harmonogramu, pilot przechodzi automatycznie do ustawiania następnego harmonogramu. Jeśli nie chcesz wprowadzać kolejnych ustawień, naciśnij przycisk, aby zakończyć, albo zaczekaj przez 10 s, aż ustawienia zostaną zakończone automatycznie.
5. W ten sposób kończymy ustawianie czasu zarówno dla pilota, jak też dla odkurzacza automatycznego.

Anulowanie harmonogramu sprzątania

1. Naciśnij przycisk pilocie - na wyświetlaczu LCD będzie migał symbol niedzieli, a wyświetlone zostaną symbole dni tygodnia, jakie zostały przez Ciebie zaplanowane.

2. Naciskaniem lewego i prawego przycisku wybierz zaplanowany przez Ciebie dzień w tygodniu, a cługim naciśnięciem przycisku przez 3 s anuluj ten harmonogram. Możesz wybrać także kolejny zaplanowany dzień, który chcesz anulować, albo nacisnąć przyciski zy zakończyć, albo też zaczekać przez 10 s, aż ustawianie zostanie zakończone automatycznie.

CODZIENNA KONSERWACJA

Szczotka główna (należy regularnie czyścić)

1. Odwróć urządzenie, a ściśnij zatrzask na pokrywie szczotki głównej, aby można było ją wyłąć.
2. Usuń kurz z wnętrza oraz ze schowka szczotki głównej za pomocą małej szczoteczki, a oczyść szczotkę główną.
3. Założ szczotkę główną z powrotem i mocno dociśnij pokrywę tak, aby zatrzask zatrzasnął w swoim miejscu.

Zetrzask Szczotka gólna

Mała szczotka boczna (należy regularnie czyścić)

1. Odwróć urządzenie, a wyjmij małą szczotkę boczną w kierunku do góry.

2. Usuń włosy i zanieczyszczenia, a zamontuj małą szczotkę boczną z powrotem.

3. Przekonaj się, że mała szczotka boczna lewa (L) i prawa (R) odpowiadają symbolom L i R na pokrywie dolnej. Zainstaluj małe szczotki boczne L i R poprzez ich dociśnięcie.

Pamiętaj: Małe szczotki boczne należy wymieniać co 3 do 6 miesięcy, aby zapewnić skuteczność ich czyszczenia.

R-mala

szczotka

boczna prawa

1. Otwórz i oczyść pojemnik na kurz.

Czyszczenie kratki filtra (należy regularnie czyścić)

1. Po długim okresie używania, wyjmij kratkę filtra, filtr piankowy oraz filtr HEPA.
2. Oczysć wyjęta kratkę filtra. Filtr piankowy oraz filtr HEPA opłucz pod woda.
3. Wytrzyj poszczególne elementy i pozostaw do osuszenia.
4. Po osuszeniu zainstaluj je po kolei w prawidłowej kolejności: kratka - filtr plankowy - filtr HEPA.

Kratka filtrująca (filtr zgrubny) Przycisk Pokrywka flitra Filtr plankowy Filtr HEPA

Pamiętaj:

• Kratkę filtra opłucz czystą wodą bez dodawania jakiegokolwiek środka czyszczącego.
• Nie czyść kratki filtra pędzlem ani palcami.
• Pozostaw kratkę filtra do osuszenia na wolnym powietrzu przez co najmniej 24 godziny.
  • Wymieniaj kratkę filtra co 3 do 6 miesięcy.

Moduł do mycia podłóg (należy czyścić po każdym

użyciu)

1. Usuń włókninę, wylej wodę z pojemnika.
2. Oczyć włókninę, osusz pojemnik na wodę i włókninę.
   Czujniki (należy regularnie czyścić)
   Oczysć czujniki miękką włókniną w następujący sposób:
3. Oczyć czujniki wzdłuż ściany po prawei stronie.
4. Trzy czujniki przeciwko upadkowi w dolnej części urządzenia.
5. Czujnik podczerwieni antykolizyjny z przodu urządzenia.
6. Ochronę przed porażeniem prądem elektrycznym oraz styki dla stacji dokującej w dolnej części urządzenia (w czasie czyszczenia wyłącz urządzenie).
7. Strefa transmisji sygnału stacji dokującej.

PL

concept

concept

PL

Czujnik przeciwko upadkowi Styk ladowania Czujnik podczerwieni

Czujniki (należy czyścić co miesiąc)

Czujnik antykolizyny Czujnik podczerwieni doladowywnia Strefa nadawanta sygnału Styki ładowania bezy

Akumulator

• Urządzenie posiada akumulator litowo-jonowy o wysokiej pojemności. Aby zachować pojemność akumulatora, należy w codziennym użyciu utrzymywać urządzenie naładowane.
• Jeśli nie używasz urządzenia przez dłuższy czas, wyłącz go i zapewnij należyte przechowywanie. Naładuj go co najmniej raz na 3 miesiące, aby zapobiec uszkodzeniu akumulatora w następstwie nadmiemego rozładowania.

Aktualizacja oprogramowania sprzętowego

Aktualizacji oprogramowania sprzętowego dokonuje się za pomocą aplikacji mobilnej. W przypadku wykrycia nowego oprogramowania sprzętowego, dokonaj aktualizacji po otrzymaniu komunikatu. Poziom naładowania akumulatora przed uruchomieniem aktualizacji powinien wynosić ≥50%, z tego względu urządzenie winno być umieszczone w stacji dokującej.

BIEŻĄCE PROBLEMY

Problem Rozwiązanie
Nie można uruchomić odkurzacza	W przypadku niskiego stanu naładowania akumulatora, umieść odkurzacz w stacji dokującej tak, aby styki odkurzacza i płyty stacji kontaktowały się - urządzenie uruchamia się automatycznie (jeśli odkurzacz jest całkowicie wyłączony, może uruchomić się automatycznie po chwili trwania ładowania).Nie używaj urządzenia, jeśli temperatura w otoczeniu jest niższa niż 0°C, albo wyższa niż 50°C. Używaj go w temperaturze 0-40°C.
Nie można naładować odkurzacza	Przemieść odkurzacz poza stację, sprawdź, czy zapala się lampka kontrolna stacji dokującej, oraz sprawdź, czy obie końcówki adaptera zasilającego stacji dokującej są podłączone prawicłowo.W przypadku złego kontaktu oczyść powierzchnie stykowe stacji dokującej oraz styki ładowania na odkurzaczu, albo obróć na bok małą szczotkę boczną.
Nie można doładować odkurzacza	Odkurzacz jest za daleko od stacji dokującej, przemieść go bliżej stacji dokującej i spróbuj ponownie.

Nienormalne zachowanie Wyłącz odkurzacz i zrestartuj go.
W czasle pracy odzywa się niezwykdy odgios	Do szczotki głównej, małej szczotki bocznej albo kółka mogą przywierać ciała obce - wyłącz odkurzacz i usuń ciała obce.
Zmniejsza się zdolność czyszczenia, albo z urządzenia odpada kurz	Pojemnik na kurz jest pełny. Oczyć go.Kratka filtra jest zatkana. Oczyć ją albo wymień.Do szczotki głównej przywierają ciała obce, oczyść ją.
Nie można połączyć się z WiFi	Zły sygnał WiFi. Sprawdź, czy jest do dyspozycji właściwe pokrycie sygnałem WiFi.Połączenie z WiFi odbywa się w niezwykły sposób. Zresetuj WiFi, pobierz najnowszą aplikację, i spróbuj połączyć się ponownie.Nieprawidłowo wprowadzone hało.Do dyspozycji jest router wykorzystujący pasmo częstotliwości 5G, odkurzacz automatyczny może łączyć się tylko w paśmie 2,4G.
Zaplanowane sprzątanie nie odbyło się	Niski stan naładowania akumulatora - zaplanowane sprzątanie może rozpocząć się tylko wtedy, gdy poziom naładowania akumulatora wynosi co najmniej 30%.
Czy odkurzacz zużywa energię, jeśli jest cały czas umieszczony w stacji dokującej?	Odkurzacz zużywa małą ilość energii, gdy jest trwałe umieszczywn y stacji dokującej, co pozwala na osiągnięcie najlepszej mocy akumulatora.
Czy za pierwszym razem potrzebne jest ładowanie odkurzacza trzy razy pod rząd przez 16 godzin?	Akumulator litowy nadaje się do użycia natychmiast po naładowaniu, i nie posłada efektu pamięci ogniw.

ROZWIĄZYWANIE PROBLEMÓW

Komunikat głosowy Rozwiązanie
Error 1: Oh dear! I cannot find the dust collector	Uruchomiono sprzątanie po wyjęciu pojemnika na kurz.
Error 2: Please check if the radar on top has been covered or blocked	Góry czujnik jest zasłonięty albo znajduje się w otwartej przestrzeni (na obszarze 6x6 m2 nie ma żadnej) przeszkody).
Error 3: Please place me in a new location and try again	Podnieś odkurzacz i zatrzymaj go przez chwilę w powietrzu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Czujnik przeciwko upadkowi jest zasłonięty albo znajduje się w wysokości.
Error 5: Please scrub the front sensor, and restart me from a new location	Czujnik podczerwieniantykolizyjny jest zanieczyszczony albo zasłonięty.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Czujnik ściany jest zanieczyszczony albo zasłonięty.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Czujnik radaru antykolizyjnego jest zanieczyszczony albo zasłonięty.
Error 8: Please check if the bumper has been blocked in some way	Czujnik krawędzi bądź czujnik antykolizyjny jest zawieszony.
Error 9: Master, please clean the dust container and filter	Pojemnik na kurz jest pełny albo trzeba wymienić kratkę filtra.

40

PL

concept

concept

PL

Error 10: Dust container has been removed, please clean the container and filter	Po zasygnalizowaniu usterki 9 użytkownik wyjat pojemnik na kurz, co spowodowało uruchomienie usterki 10.
Error 11: I'm stuck, please help me! Odkurzacz gdzieś utknaj.
Error 12: Please place me correctly! Odkurzacz jest nachylony.
Error 13: Please check if my wheels have become blocked somewhere	Kółko napędowe zacięo się albo jest zablokowane.
Error 14: Please check if the main brush has become stuck	Szczotka główna zacięła się albo jest zablokowana.
Error 15: Please check if the side brushes have become stuck	Mała szczotka boczna zacięła się albo jest zablokowana.
Error 16: What's going on? Where is the docking station?	Nie znaleziono stacji dokującej, albo stacja nie jest podłączona.
Error 17: Oh dear! Program error, please restart me	Nienormalny stan spowodowany nieznanym blędem, zziestartuj odkurzacz.
Error 18: Error encountered initiating shutdown	Odkurzacz ostrzega użytkownika i automatycznie wyłącza się albo rozpoczyna ładowanie.
Error 19: Low battery, please recharge W przypadku zbyt	niskiego poziomu naładowania akumulatora, gdy odkurzacz nie znajduje się w stacji dokującej, a uruchamia się sprzątanie (poziom naładowania akumulatora spadi ponizej 10%).
Error 20: To shut me down, please place me away from the docking station	Podczas ładowania w stacji dokującej wyłączono odkurzacz.

ŁĄCZNOŚĆ BEZPRZEWODOWA I KOMPATYBILNOŚĆ

• Spółka Jindrich Valenta - CONCEPT nie może w żaden sposób ponosić odpowiedzialności za jakiekolwiek przypadkowe szkody, pośrednie lub następcze, jak również za utratę danych czy też straty spowodowane wyciekiem danych w ramach komunikacji odbywającej się za pośrednictwem technologii bezprzewodowych.
• Nie można w 100% zapewnić pomyślnej komunikacji bezprzewodowej wszystkich urządzeń typu Smart oraz sieci WiFi (routerów). Ze względu na różnorodność urządzeń obecnych na rynku, mogą wystąpić przypadki, kiedy charakter lub specyfikacja danego urządzenia typu Smart czy też sieci WiFi (routera) uniemożliwia łącznosć, ewentualnie łączość jest zakłócona. Na pomyślne nawiązanie komunikacji bezprzewodowej za pośrednictwem sieci WiFi wpływa ponadto szereg innych czynników, takich jak konfiguracja sprzętu i oprogramowania. Na łączość pomiędzy odkurzaczem, a Twoją siecią WiFi mogą wpływać niekorzystnie także sieci WiFi w otoczeniu, które mogą działać na tym samym kanale, a przez zo zakiłoćać łączość (np. na osiedlach, w domach wielorodzinnych itp.). Opisane powyżej fakty nie stanowią powodu do reklamacji urządzenia.
• Wascicielem i operatorem aplikacji jest podmiot trizeci (dalej „Podmiot”), będący podmiotem różnym od spółki Jindřich Valenta - CONCEPT (dalej tylko „Sprzedawca“). Sprzedawca nie udostępnia Podmiotowi żadnych danych osobowych. Klient, dokonując rejestracji w aplikacji, udostępnia swoje dane bezpośrednio Podmiotowi, który staje się administratorem danych osobowych. Działanie aplikacji i związana z tym ochrona danych osobowych kierują się zasadami opracowanymi przez Podmiot.

Kompatybilność:

System operacyjny urządzenia typu Smart - Android 5.0 lub wyższy

- IOS 9.0 lub wyższy

Sieć WiFi

-2.4GHz

- zabezpieczenie WPA1 i WPA2 (zalecane WPA2)

UWAGA: Urządzenie nie może pracować w sieciach WIFI zabezpieczonych za pomocą protokołu IEEE 802.1X (najczęściej firmowe sieci WiFi).

OBSŁUGA ZA POMOCĄ APLIKACJI

Aby umożliwiać obsługę urządzenia za pomocą aplikacji, należy połączyć go z Twoim telefonem oraz zezwolić mu na dostęp do Twojej sieci WiFi.

Router 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Zalecana odległość podczas ustawiania: do 4 metrów

Przekonaj się, że odkurzacz automatyczny, router i Twój telefon znajdują się blisko siebie tak, aby mogło odbyć się bezproblemowe sparowanie.

Pobranie i zainstalowanie aplikacji

1. Wczytaj kod QR poniżej (rys. 1), albo wyszukaj aplikację „Concept Home” w Google Play lub App Store, i pobierzją do swojego telefonu (rys. 2).
2. Jeśli już masz „Concept Home”, otwórz aplikację, załoguj się, i dalej kieruj się wskazówkami dotyczącymi sparowania.
3. Jeśli jesteś nowym użytkownikiem, to najpierw zarejestruj się (rys. 3). Kieruj się instrukcjami aż do punktu wprowadzenia kodu weryfikacyjnego, i zakończ rejestrację (rys. 4).
4. Dalej kieruj się instrukcjami i utwórz rodzinę (rys. 5).

nys.1

rys.2

rys. 3

nys.4

nys. 5

化

VR2020VR2020

PL

concept

concept

PL

Instrukcja parowania urządzeń

1. Na początku parowania potrzebna jest łączność z Twoja siecia WiFi.
2. Przed nawiążaniem łączności przekonaj się, że urządzenie jest w tryble czuwania. Naciśnij i przytrzymaj przez co najmniej 3 sekundy jednocześnie oba przyciski (rys. 6), aż odkurzacz będzie migał, a zabrzmi komunikat głosowy „WiFi lose, please follow the App instruction for reconnection”. Sprawdź, czy telefon jest połączony z tą samą siecią WiFi, do której chęcesz przyłączyć odkurzacz.
3. Następnie naciśnij w aplikacji + albo „Add device” (rys. 7), aby dodać nowe urządzenie.
4. Potwierdź: „Confirm indicator rapidly blink” (rys. 8).
5. Wybierz Twoja sieć WiFi, do której urządzenie ma się przyłączyć, a wpisz jej hasło (rys. 9).
6. Rozpoczyna sie proces ustawień, który może zajać jakiś czas (rvs. 10).
7. Twój telefon spróbuje połączyć się z urządzeniem oraz przyłączyć go do Twojej sieci WiFi.
8. Po pomyślnym zakończeniu ustawiania (rys. 11), naciśnij „Completed”, a przejdź do ekranu obsługi urządzenia (rys. 12).

rys. 6 rys. 7 rys. 8 rys. 9 rys. 10

rys. 11

rys. 12

Co robić w razie problemów z parowaniem

• Sprawdź, czy hało Twojej sieci WiFi jest wpisane poprawnie.
• Urządzenie współpracuje tylko z sieclami WiFi 2,4 GHz.
• Router jest przeciażony wieloma innymi urządzeniami.
• W trakcie próby nawiązania łączności z urządzeniem (rys. 10), spróbuj połączyć się ręcznie z jego siecią WiFi.

Tryby aplikacji

Można wybierać spośród trybów sprzątania: AUTO (Automatyczny/ZYGZAK), Miejscowy (Krąg), Wzdłuż Ścian (EDGE) oraz DOCK (wyszukanie stacji dokującej).

SERWIS

Bardziej kompleksową konserwację lub naprawy wymagające ingerencji w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany specjalista lub serwis.

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można oddać w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) należy oddać w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia po zakończeniu użytkowania:

Urzadzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że takiego produktu nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu żośórki i recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnemu oddziaływaniu na środowisko i zdrowie ludzi, jakie mogłoby wynikać z niewłaściwej utylizacji produktu. Utyliaczyć należy wykonać zgodnie z przepisami dotyczącymi postępowania z odpadami. W celu uyskania szczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

Produkt spełnia wszystkie stosowne wymagania podstawowe, nakładane na niego przez dyrektywy UE.

Tekst, wygląd i specyfikacja techniczna mogą ulec zmianie bez uprzedniego powiadomienia, do czego zastrzegamy sobie prawo.

KÖSZÖNETNYILVÁNÍTÁS

Producent (lub importer) zapewnia, że produkt jest zgodny z wymogami prawnymi i spełnia odpowiednie normy techniczne. Produkt posiada właściwości, zawarte w dokumentacji produktowej, oczekiwane ze względu na charakter towaru oraz wskazane w re- klamie prowadzonej przez producenta. Producent zapewnia, że produkt nadaje się do celów konsumpcyjnych, do których ma zastosowanie lub do których stosuje się zwykle tego rodzaju produkt.

Okres gwarancji wynosi 24 miesiące od daty otrzymania produktu przez konsumenta.

Gwarancja nie obejmuje uszkodzeń mechanicznych spowodowanych użytkowaniem.

Prawo gwarancji za wady rzeczy nie przysługuje, jeżeli klient wiedział przed zakupem, że produkt ma wadę lub usterkę lub sam ją spowodował.

Wadliwym akumulatorem w świetle powyższych warunków gwarancji jest akumulator o niesprawnym układzie elektronicznym (tzn. nie komunikuje z jednostką bazową, obwody ładujące lub rozładowujące są uszkodzone itd.), albo wykazujący zwarcie wewnętrzne. Pod względem gwarancji nie można w żadnym wypadku uważać za władę takich usterek czy zmian parametrów, jakie wynikają ze zwykłego używania i zużycia produktu (na przykład naturalny spadek pojemności).

Na akumulatory udziela się gwarancji o długości trwania 6 miesięcy. W świetle powyższych warunków gwarancji akumulator swoim charakterem należy do materiałów eksploatacyjnych, szczegóły zob. „Materiały eksploatacyjne”.

Materiały eksploatacyjne

W przypadku materiałów eksploatacyjnych (akumulatory itp.), gwarantujemy zachowanie ich parametrów technicznych przez 6 miesięcy pod warunkiem, że nie zostały one uszkodzone poprzez niewłaściwe użytkowanie oraz nie upłynął okres ich żywotności.

Gwarancja nie ma zastosowania w przypadkach, w których:

- nie zostały dotrzymane warunki w zakresie instalacji, obsługi oraz konserwacji produktu, wymienione w instrukcji obsługi produktu,

• awaria była spowodowana mechanicznie, termiczne lub dotyczy chemicznych uszkodzeń, nastąpiła w wyniku zwarcia, zmian napięcia sieci lub nieprawidłowej instalacji,
• wada rzeczy wystąpiła w wyniku działań osób trzecich,
• wada rzeczy wystąpiła w wyniku klęski żywiołowej,
• wada rzeczy wystąpiła w wyniku nieodpowiedniej lub niewłaściwej konserwacji, niezgodnej z instrukcją obsługi, w tym wady spowodowane przez wodę i inne osady,
• wystąpiły zmiany kolorystyki elementów grzewczych oraz zarysowania powierzchni wynikające z użytkowania.
• wystąpiły wizualne i funkcjonalne zmiany wywołane przez światło słoneczne, promieniowanie ciepła lub wodę i inne osady,

Gwarancja nie ma zastosowania do transakcji, w których produkty zostały przekazane nieodpłatnie (prezenty, artykuły promocyjne, itp.).

Zgłoszenie reklamacji

Reklamacja na wadę produktu musi zostać zgłoszona natychmiast po wykryciu, bezzbędnej zwłoki, nie później jednak niż przed upływem okresu gwarancyjnego.

Praw wynikających z gwarancji można dochodzić u dystrybutora, u którego produkt został zakupiony lub w dowolnych autoryzowanych centrach serwisowych, których lista znajduje się na opakowaniu produktu, bądź jest umieszczona w Internecie pod adresem www.my-concept.com.

Produkt zgłaszany do reklamacji musi być odpowiednio oczyszczony i bezpiecznie zapakowany, aby uniknąć uszkodzenia w trakcie transportu do autoryzowanego centrum serwisowego, chyba że produkt jest przekazany osobiście.

Warunkiem ważności gwarancji jest udowodnienie zawarcia umowy sprzedaży poprzez przedstawienie dowodu zakupu.

Zgłoszenie reklamacyjne musi zawierać wskazanie domniemanej wady oraz roszczenie reklamacyjne.

Rozpatrywanie reklamacji

W przypadku wystąpienia wady, którą można usunąć, konsument ma prawo do bezpłatnego, terminowego i właściwego usunięcia wady.

W przypadku wystąplenia istotnej wady dla funkcjonowania produktu, konsument może żądać dostarczenia nowego produktu bez wad (wymiana) lub jeśli dotyczy to tylko elementu produktu, wymianę takiego elementu. Jednakże, jeżeli możliwe jest usuniecle wady bez zbędnej zwłoki, żądanie wymiany produktu lub jego części z uwagi na charakter wady, nie ma zastosowania, a konsument ma prawo do bezpłatnej naprawy.

W przypadku braku możliwości usunięcia wady, konsument ma prawo do wymiany produktu lub jego elementów, jak również do zwrotu produktu (odstąpienie od umowy).

Prawo do otrzymania nowego produktu (wymiana) lub jego elementów, ma konsument, który z powodu braku możliwości usunięcia wady lub w wyniku powtarzającego się występowania wady nie może prawidłowo korzystać z produktu. W takim przypadku konsument również ma prawo do zwrotu produktu (odstąpienia od umowy).

W przypadku wystąpienia wad, jeżeli nie ma zastosowania: zwrot produktu (odstąpienie od umowy) lub prawo otrzymania nowego produktu bez wad (wymiana), wymiana części lub naprawa produktu, klient może zażadać obniżenia ceny. Konsument ma prawo do odpowiedniej obniżki ceny, wówczas gdy nie może być dostarczony nowy produkt bez wad, dostarczona część produktu lub naprawiony produkt, a także w przypadku kiedy czynności mające na celu usunięcie wady nie zostały wykonane w rozsądnym terminie, w celu zadośćczynienia za wynikle trudności.

Sprzedawca, autoryzowane centrum serwisowe lub inny upoważniony pracownik niezwłocznie informuje o sposobie rozpatrzenia reklamacji, w skomplikowanych przypadkach w ciągu trzech dni roboczych. Okres ten nie obejmuje czasu wymaganego do oceny właściwych ekspertów. Usunięcie wad powinno odbyć się bez

zbędnej złokł, nie później niż 30 dni od daty zgłoszenia roszczenia, chyba że sprzedawca lub autoryzowane centrum serwisowe obsługi reklamacji wspólnie z konsumentem ustalą dłuższy okres czasu.

Podczas zwrotu produktu (odstąpienia od umowy) konsument jest zobowiązany do zwrotu wszystkich akcesorii i dołączenie do produktu całej otrzymanej dokumentacji.

Konsument nie ma prawa do wydawania wadliwych części i elementów produktu, które zostały wymienione w ramach naprawy.

Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów rękojmi za wady rzeczy sprzedanej.

Wady produktów powstałe w czasie transportu podlegają procedurą reklamacyjnym przewożnika.

Niniejsza gwarancja ma zastosowanie w Unii Europejskiej

Producent:

Jindřich Valenta – Concept

ul Ostrowskiego 30, 53-238 Wrocław

tel:[phone], fax: [phone]

email: [e-mail]

www: www.my-concept.pl

Dane produktu

Model:
Numer fabryczny:
Data sprzedaży: Pieczątka i podpis sprzedawcy:

concept concept

GARANCIÁLIS FELTÉTELEK

PL Wykaz punktów servisovych

Nazwa	Ulica	Kod	Miasto	Telefon	E-mail
CONCEPT POLSKA sp. z o.o.	Ostrowskiego 30	53-238	WROCEŁAW	071/339-04-44 w. 27	[e-mail]

Magyarország
