Typ produktu	Spoiler / lotnik tylny do samochodu
Marka	Vevor
Model	JG-109
Materiał	Aluminium
Kolor	Czarny
Długość	1356 mm
Zawartość opakowania	Zamontowany spoiler tylny (1), klapa (1), zestaw wsporników (2), drążek ze śrubami i nakrętkami (4), spoiler boczny (2), instrukcja (1)
Metoda montażu	Wiercenie otworów o średnicy 6,2 mm, mocowanie za pomocą śrub i nakrętek
Regulowany kąt	Tak, dzięki podłużnym otworom w wspornikach
Zalecenia bezpieczeństwa	Nosić okulary ochronne ANSI i solidne rękawice robocze podczas montażu
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Pomoc techniczna	www.vevor.com/support
Producent (importer USA)	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Przedstawiciel CE	SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy
Przedstawiciel UK	Pooledas Group Ltd, Unit 5 Albert Edward House, The Pavilions Preston, Wielka Brytania
Kraj pochodzenia	Chiny

Często zadawane pytania - JG-109 Vevor

Czy spoiler Vevor JG-109 jest kompatybilny ze wszystkimi pojazdami?

Nie, jest przeznaczony do uniwersalnego montażu, ale wymaga wiercenia. Zaleca się sprawdzenie wymiarów i kształtu bagażnika przed zakupem.

Czy mogę zamontować ten spoiler samodzielnie?

Tak, montaż może być wykonany przez jedną osobę, ale zaleca się pomoc przy pomiarach i wierceniu, aby zapewnić prawidłowe ustawienie.

Czy trzeba wiercić w karoserii, aby zamontować spoiler?

Tak, montaż wymaga wywiercenia dwóch otworów o średnicy 6,2 mm z każdej strony bagażnika. Upewnij się, że obszar wiercenia jest wolny od przeszkód.

Czy kąt spoiler jest regulowany?

Tak, wsporniki mają podłużne otwory, które pozwalają poluzować nakrętki i ustawić kąt spoiler przed ich ostatecznym dokręceniem.

Jaka jest dokładna długość spoiler dla modelu JG-109?

Długość spoiler JG-109 wynosi 1356 mm, jak podano w specyfikacjach.

Czy zestaw zawiera wszystkie niezbędne akcesoria do montażu?

Tak, zestaw zawiera główny spoiler, klapę, dwa wsporniki, cztery drążki ze śrubami i nakrętkami, dwa boczne spoilery oraz instrukcję obsługi.

Jak konserwować spoiler aluminiowy?

Regularnie czyść go miękką szmatką i wodą z mydłem. Unikaj ściernych środków czyszczących, które mogą porysować powierzchnię.

Jaka jest procedura gwarancyjna dla tego produktu?

Możesz uzyskać elektroniczny certyfikat gwarancji i skontaktować się z pomocą techniczną za pośrednictwem strony www.vevor.com/support.

Czy spoiler jest dostarczany w stanie zmontowanym?

Spoiler tylny jest dostarczany wstępnie zmontowany, ale wsporniki, drążki i boczne spoilery należy zamontować zgodnie z instrukcją.

Czy mogę pomalować spoiler, aby pasował do koloru mojego samochodu?

Tak, ponieważ jest aluminiowy, można go malować. Upewnij się, że używasz farby odpowiedniej do metalu i odpowiednio przygotuj powierzchnię przed nałożeniem.

INSTRUKCJA OBSŁUGI JG-109 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

SPOILER SKRZYDŁA

MODELU: JG-125-2/JG127/JG-137/JG-109

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOILER SKRZYDŁA

MODEL: JG-125-2/JG127/JG-137/JG-109

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję

obstugi lub serwisowania tego produktu. Niezastosowanie się do nich

ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub

uszkodzenie cennego mienia. Należy

unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób pozwolić dzieciom bawić się.

ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU

1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Noś okulary ochronne i wytrzymałe rękawice robocze zatwierdzone przez ANSI podczas montażu i użytkowania.
3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.

5. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub leków.

6. Możliwości produktu dotyczą prawidłowo i całkowicie zmontowanego tylko produkt.

7. Dodatkowe informacje dotyczące części wymienionych poniżej

stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i

oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka zasięgu dzieci.

ZACHOWAJ TE INSTRUKCJE

SPECYFIKACJA

Model	JG-125-2	JG-127
Materiał	Aluminium
Kolor	Czarny	Czarny
Długość (mm)	1106	1106
Zdjęcie
Model	JG-137	JG-109
Materiał	Aluminium
Kolor	Czarny	Czarny
Długość (mm)	1106	1356
Zdjęcie

LISTA PAKIETÓW

NIE.	Nazwa	Zdjęcie	Ilość
			Dopasowany model
			JG-125-2 JG-127 JG-137 JG-109
1	Spoiler skrzydłowymontaż		1	/	1	1
	Spoiler skrzydłowymontaż		/	1	/	/
2	Klapka		/	/	/	1
3	Zespół wspornika		2	/	2	2
4	Korbowód(w tymśruby i nakrętki)		4	/	4	4
5	Boczny spoiler		/	/	/	2
	Boczny spoiler		/	/	2	/
	Boczny spoiler		2	2	/	/
6	podręcznik		1	1	1	1

INSTALACJA

KROK 1: Zamontuj wspornik i spoiler (z wyjątkiem modelu JG-127)

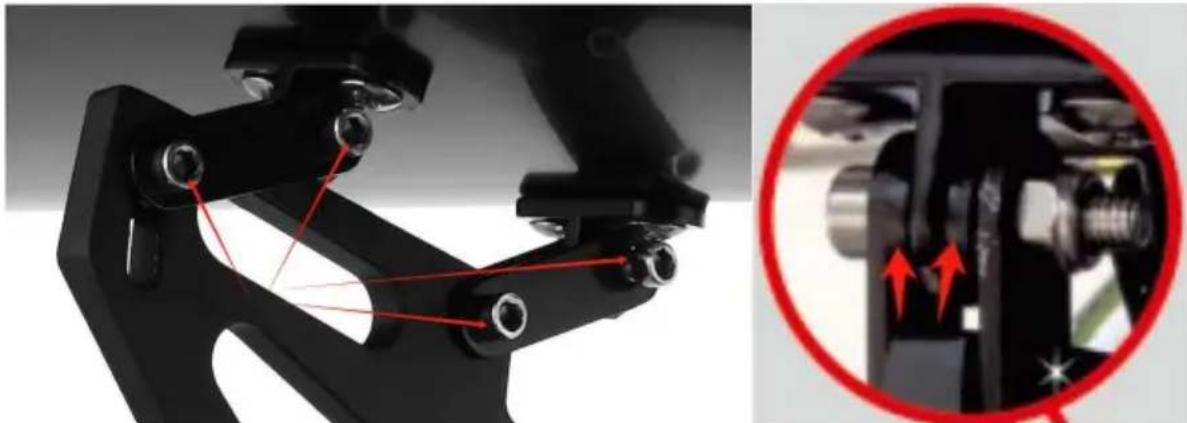

Zamontuj wspornik ze spoilerem za pomocą korbowodu znajdującego się w opakowaniu, dokręć 4 śruby i nakrętki (nie przejmuj się w tym momencie kątem spoilera).

UWAGA: Dwie małe okrągłe uszczelki znajdują się po wewnętrznej stronie górnej części łącznika!

W ten sam sposób zamontuj wspornik i spojler po drugiej stronie.

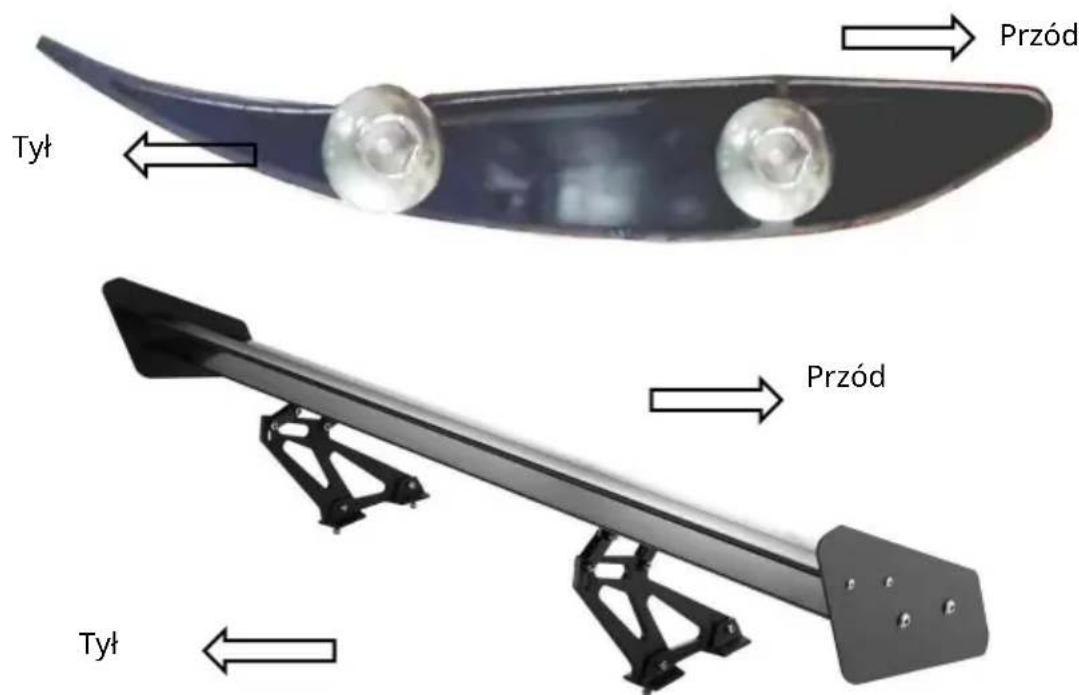

Zwróć uwagę na orientację wspornika, jak pokazano.

KROK 2: Zmierz perforowany punkt mocowania.

(2.1). Zmierzyć zewnętrzną odległość podpory L&W.

(2.2). Znajdź środkową pozycję rozmiaru L na tylnej pokrywie samochodu, określ położenie przodu i tyłu i zaznacz markerem.

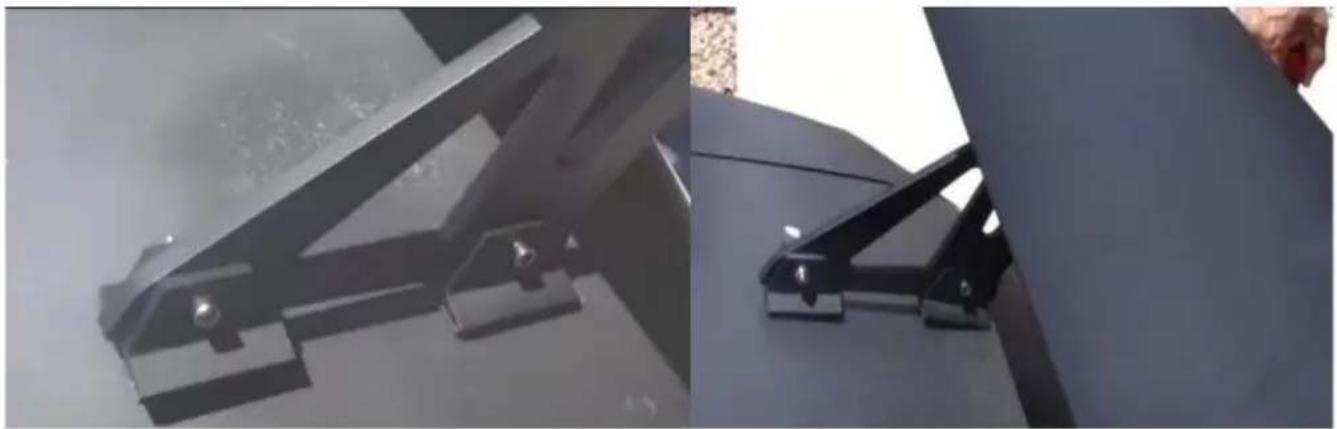

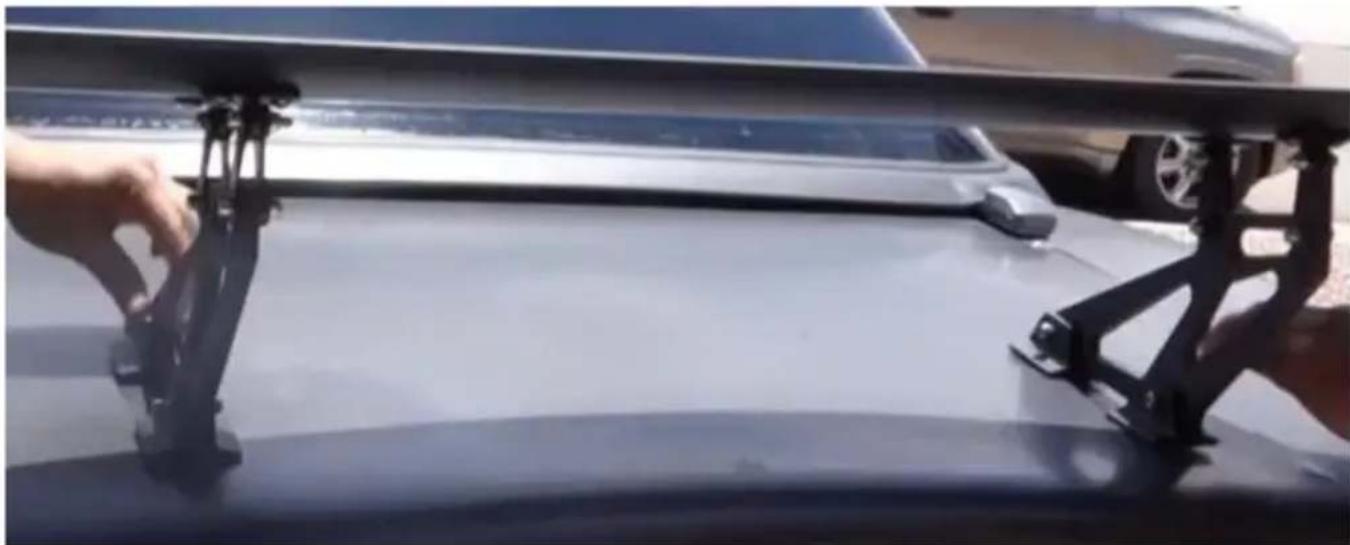

(2.3). Umieść cały ogon w zaznaczonym punkcie kotwiczenia i ponownie użyj linijki, aby sprawdzić, czy ogon jest lewy, czy prawy i potwierdź, że pozycja montażu jest odpowiednia.

KROK 3: Wywiercić otwór.

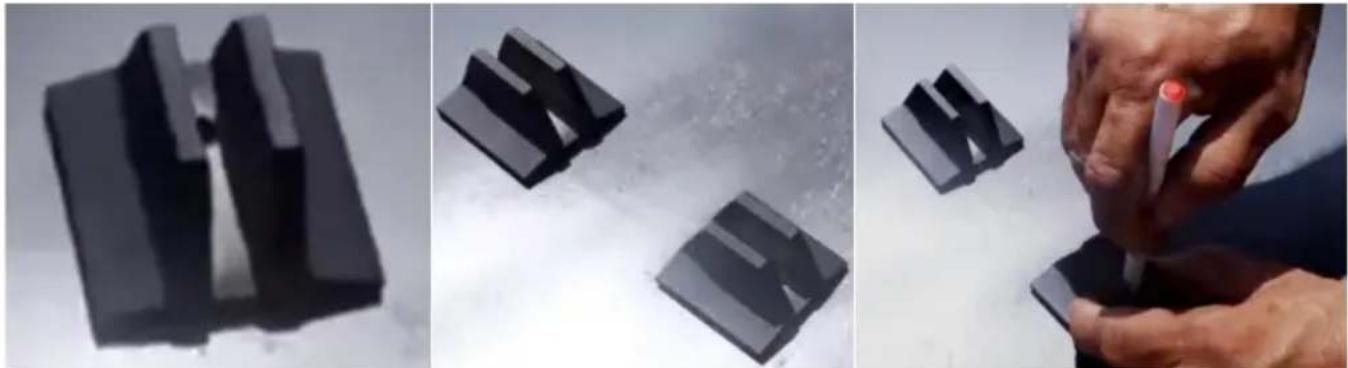

(3.1). Zdejmij podstawę wspornika i umieść ją w miejscu zaznaczonym w poprzednim kroku, a następnie zaznacz markerem miejsce wiercenia.

Uwaga: Przed wiercieniem upewnij się, że miejsce wiercenia znajduje się po wewnętrznej stronie pokrywy tylnej, bez zabezpieczeń lub czegokolwiek, czego należy unikać

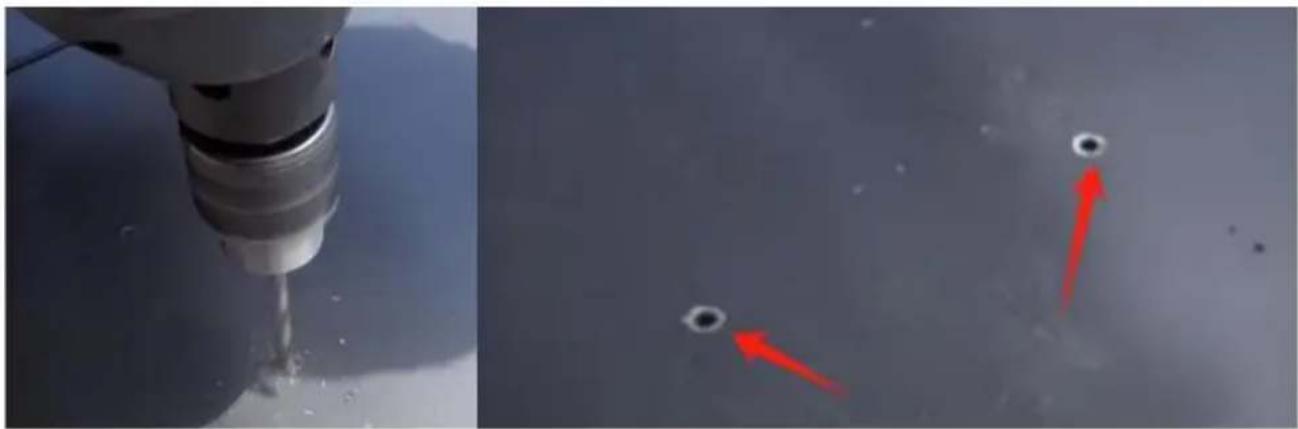

(3.2). Wywierć otwory wiertłem o średnicy 6,2 mm, po dwa z każdej strony.

KROK 4: Instalacja.

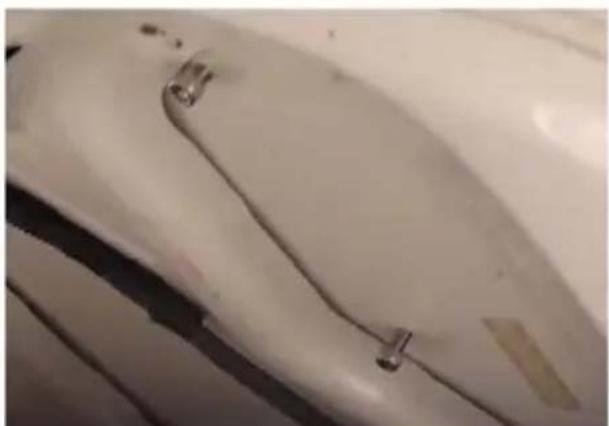

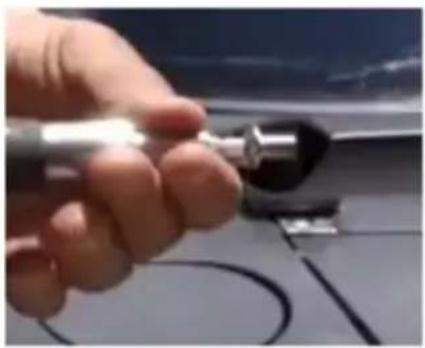

(4.1). Włóż śruby mocujące podstawę wspornika z tyłu okładka.

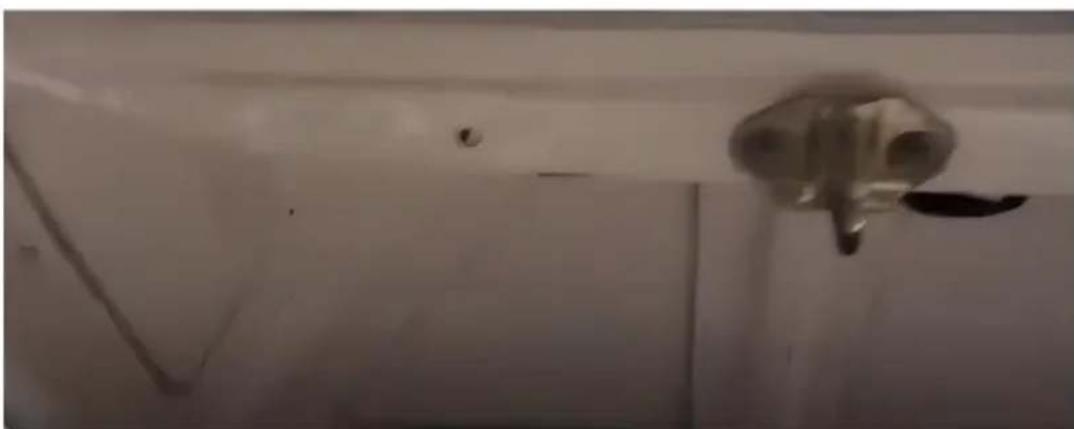

(4.2). Zamontuj śruby blokujące po wewnętrznej stronie tylnej pokrywy.

(4.3). Zamontuj panele boczne.

Należy pamiętać, że przed zamontowaniem paneli bocznych należy odkręcić śruby montażowe.

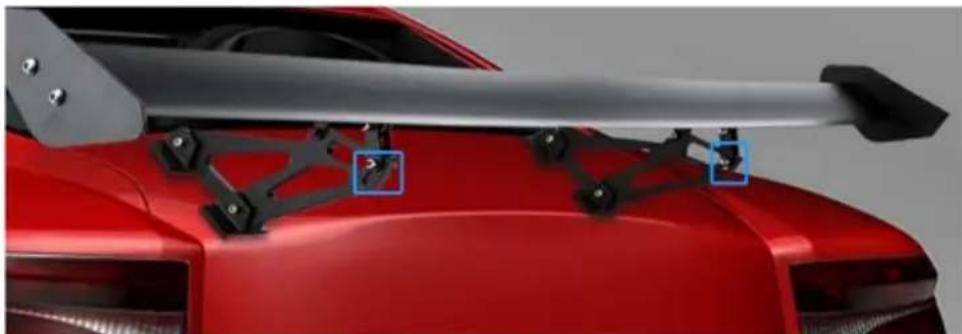

(4.4). Zamontuj drugie skrzydło (tylko dla modelu: JG-109).

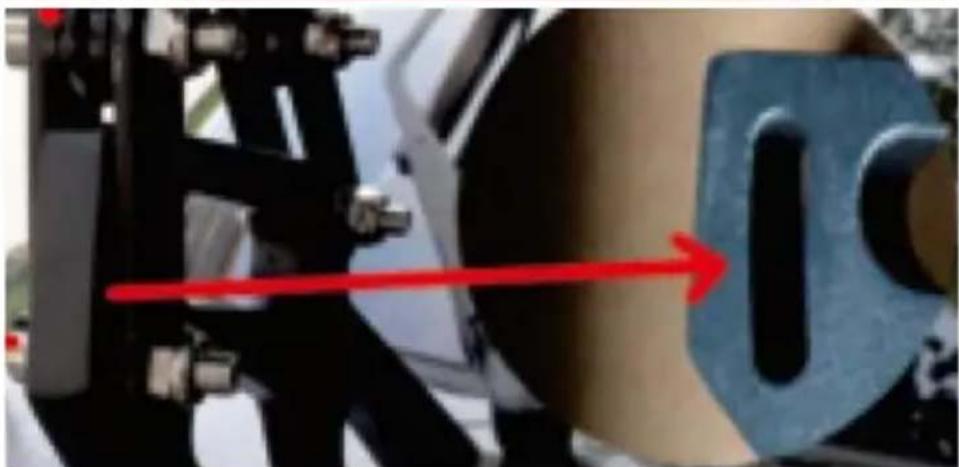

Wskazówki: Złącze wspornika ma otwór w kształcie talii, który umożliwia poluzowanie nakrętka mocująca do regulacji kąta spoilera.

Wyprodukowano w Chinach
