GEBRUIKSAANWIJZING JG-109 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

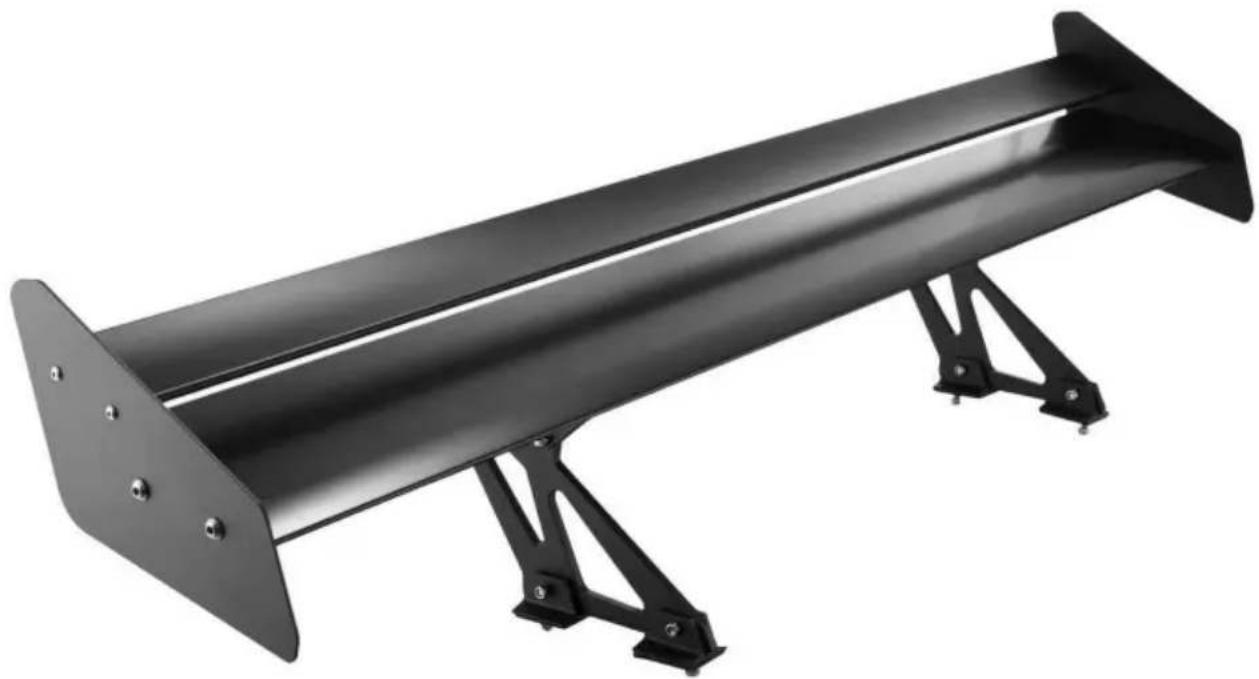

VLEUGEL SPOILER

MODEL: JG-125-2/JG127/JG-137/JG-109

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel veroorzaken of schade aan waardevolle eigendommen.

ÿ Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen laat kinderen spelen.

MONTAGEVOORZORGSMAATREGELEN

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens montage en gebruik.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.

5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.

6. Productmogelijkheden zijn van toepassing op correcte en volledige montage alleen product.

7. Voor aanvullende informatie over de hieronder genoemde onderdelen pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIE

Model	JG-125-2	JG-127
Materiaal	Aluminium
Kleur	Zwart	Zwart
Lengte (mm)	1106	1106
Afbeelding
Model	JG-137	JG-109
Materiaal	Aluminium
Kleur	Zwart Zwart
Lengte (mm)	1106	1356
Afbeelding

PAKKETLIJST

Nee.	Naam	Afbeelding	Aantal
			Passend model
			JG-125-2 JG-127 JG-137		JG-109
1	Vleugelspoiler montage		1	/	1	1
	Vleugelspoiler montage		/	1	/	/
2	Klep		/	/	/	1
3	Beugel compleet		2	/	2	2
4	Drijfstang (inbegrepenschroeven en moer)		4	/	4	4
5	Zijspoiler		/	/	/	2
	Zijspoiler		/	/	2	/
	Zijspoiler		2	2	/	/
6	Handmatig		1	1	1	1

INSTALLATIE

STAP 1: Installeer de beugel en spoiler (behalve model JG-127)

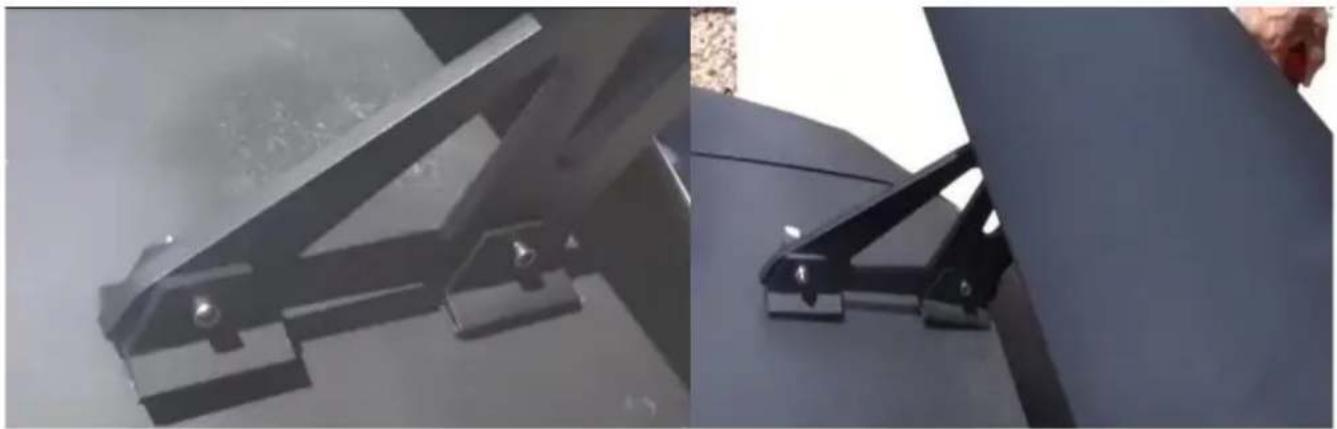

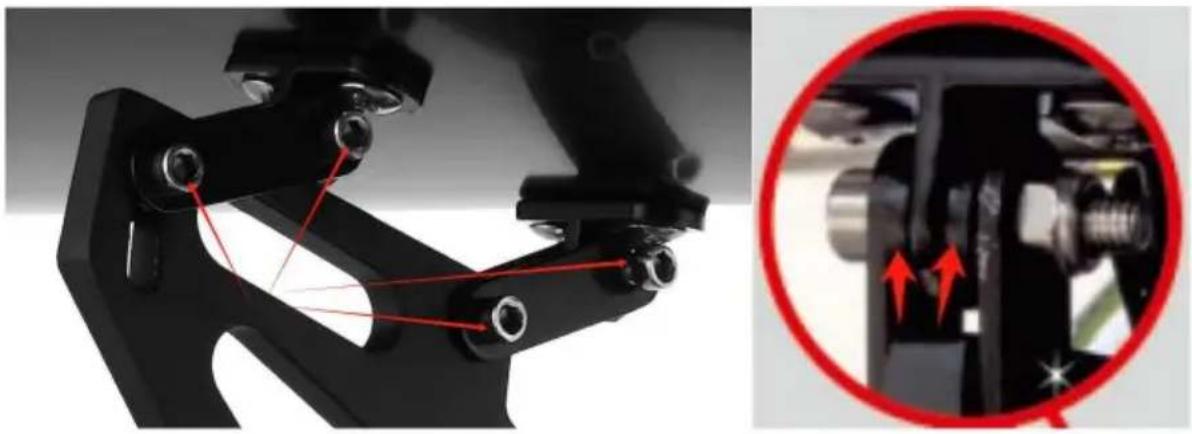

Monteer de beugel met de spoiler met behulp van de drijfstang in de verpakking, draai de 4 schroeven en moeren vast (maak je op dit moment geen zorgen over de spoilerhoek).

LET OP: De twee kleine ronde pakkingen worden aan de binnenkant van de bovenkant van het verbindingsstuk geplaatst!

Gebruik dezelfde methode om de beugel en spoiler aan de andere kant te monteren.

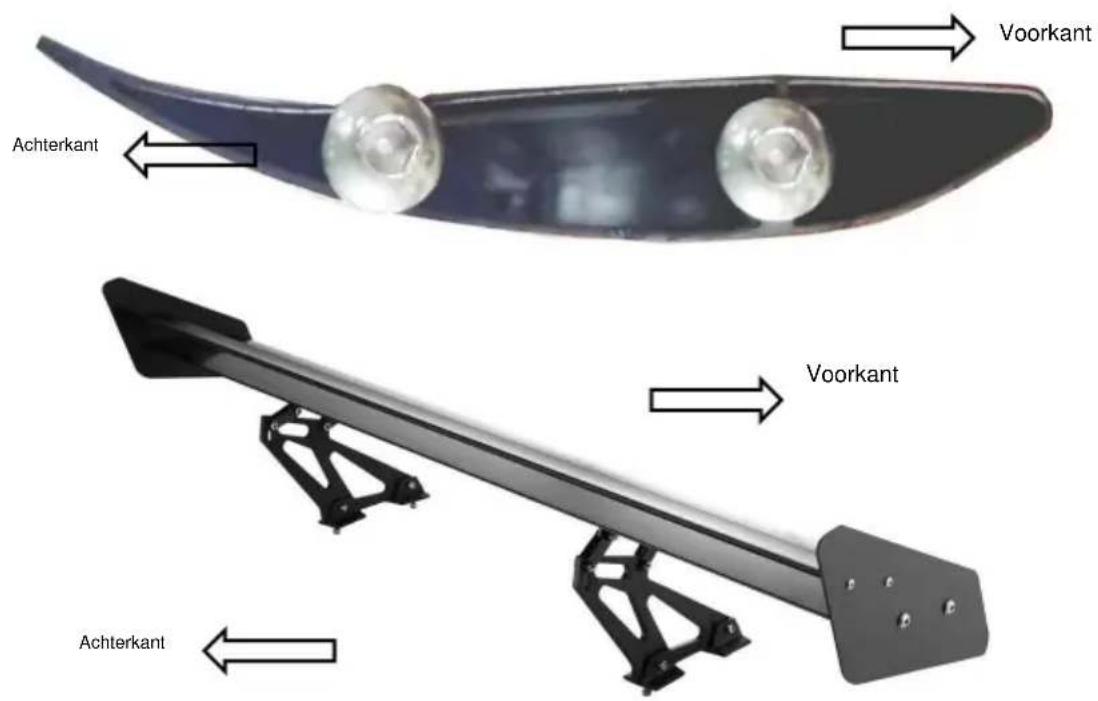

Voorkant Achterkant Voorkant Achterkant

Let op de richting van de beugel, zoals afgebeeld.

STAP 2: Meet het geperforeerde montagepunt op.

(2.1). Meet de buitenafstand van de steun L&W.

(2.2). Zoek de middenpositie van maat L op de achterklep van de auto, bepaal de positie van de voor- en achterkant en markeer deze met een markee

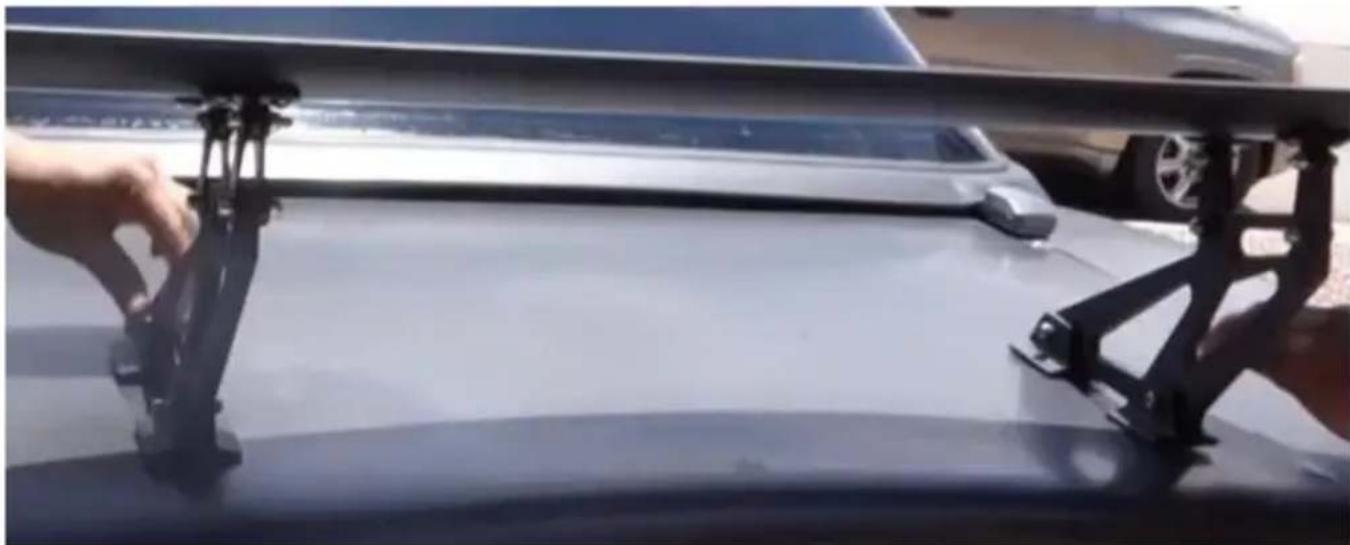

(2.3). Plaats de hele staart op het gemarkeerde ankerpunt en gebruik de liniaal opnieuw om te bevestigen of de staart links en rechts is, en bevestig dat de installatiepositie geschikt is.

STAP 3: Boor een gat.

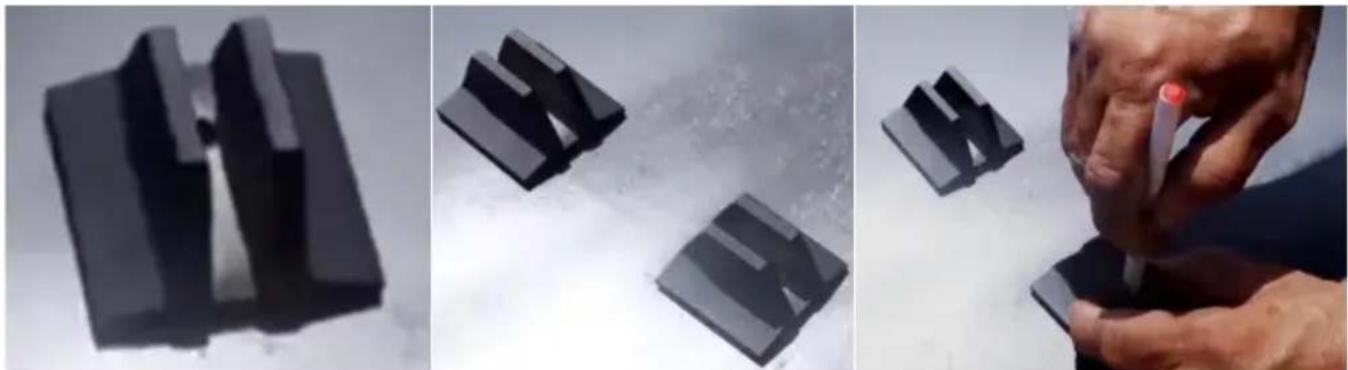

(3.1). Verwijder de basis van de beugel en plaats deze op de positie die in de vorige stap is gemarkeerd. Markeer vervolgens het boorpunt met een markeerstift.

Let op: Zorg er vóór het boren voor dat de boorpositie zich aan de binnenkant van de staartafdekking bevindt, zonder bescherming of iets dat u kunt vermijden

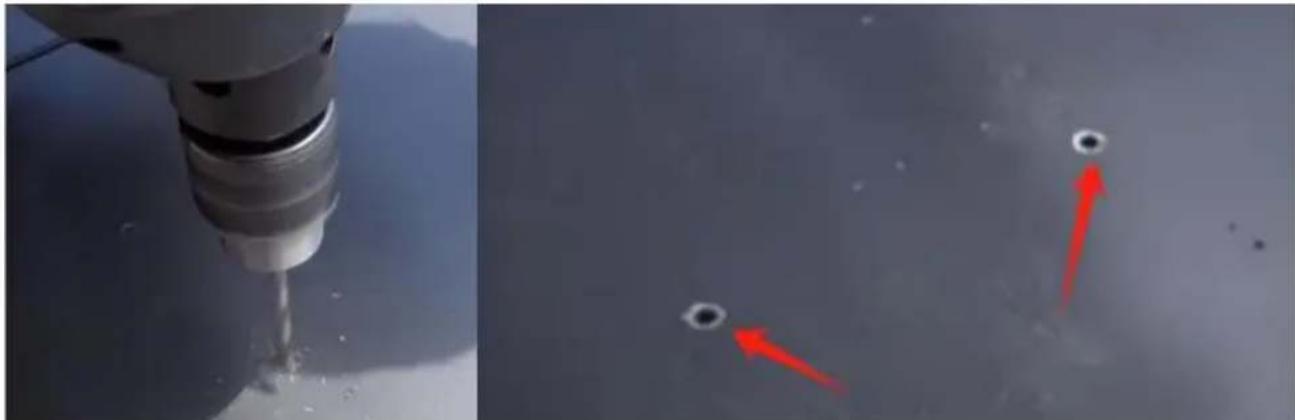

(3.2). Boor gaten met een boor met een diameter van 6,2 mm, twee aan elke kant.

STAP 4: Installatie.

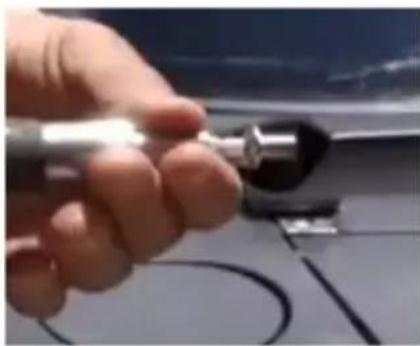

(4.1). Steek de montageschroeven voor de beugelbasis via de achterkant in omslag.

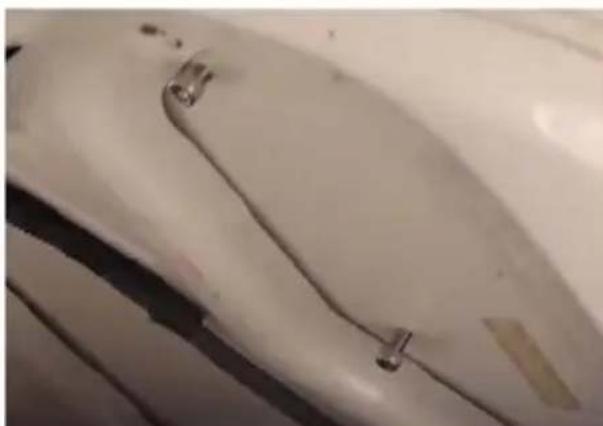

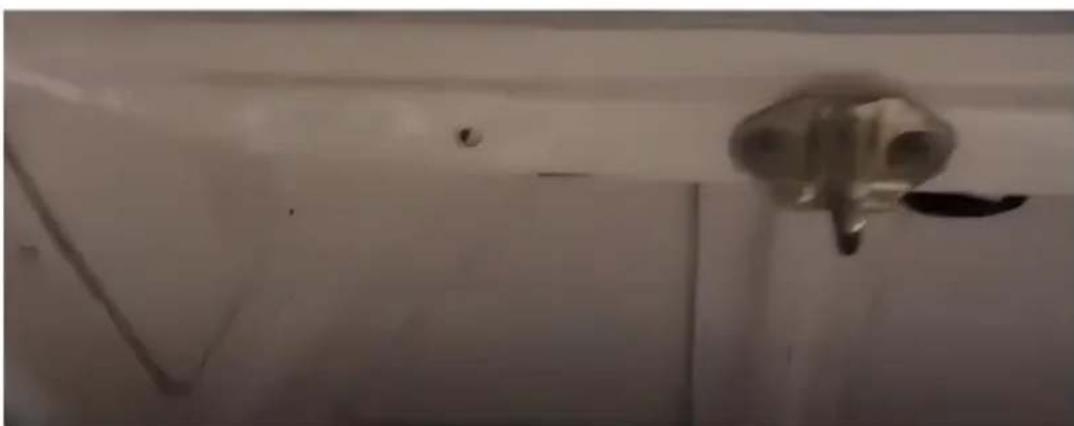

(4.2). Installeer de borgschroeven aan de binnenkant van de achterklep.

Houd er rekening mee dat de montageschroeven moeten worden verwijderd voordat de flankerende panelen kunnen worden geïnstalleerd.

(4.4). Installeer de tweede vleugel (alleen voor model: JG-109).

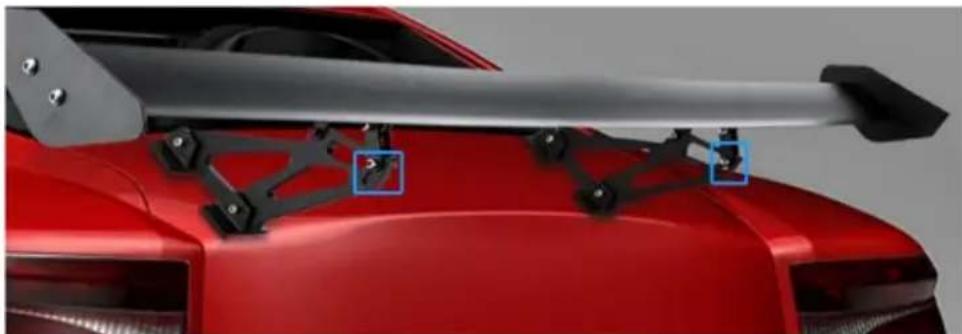

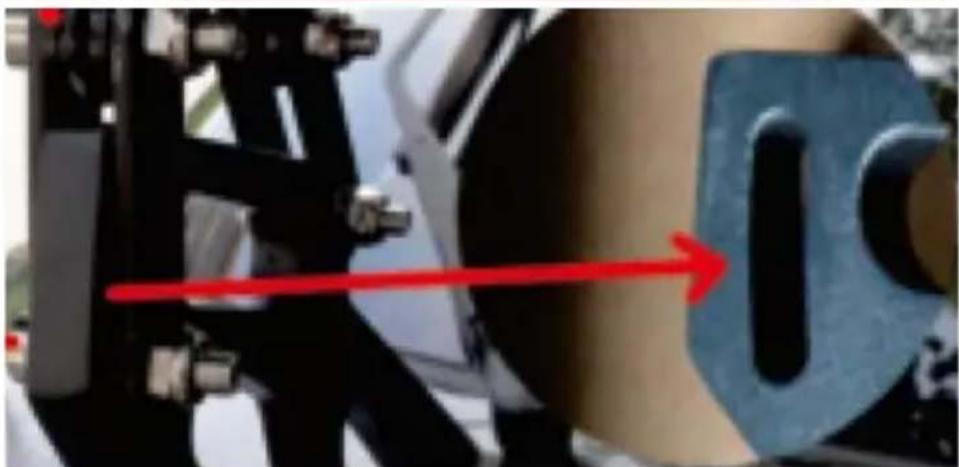

Tips: Het beugelgewricht heeft een taillevormig gat om het los te maken montagemoer om de spoilerhoek aan te passen.

Geïmporteerd naar AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EG- REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Duitsland

Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk Gemaakt in China
