INSTRUKCJA OBSŁUGI JG-125-2 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

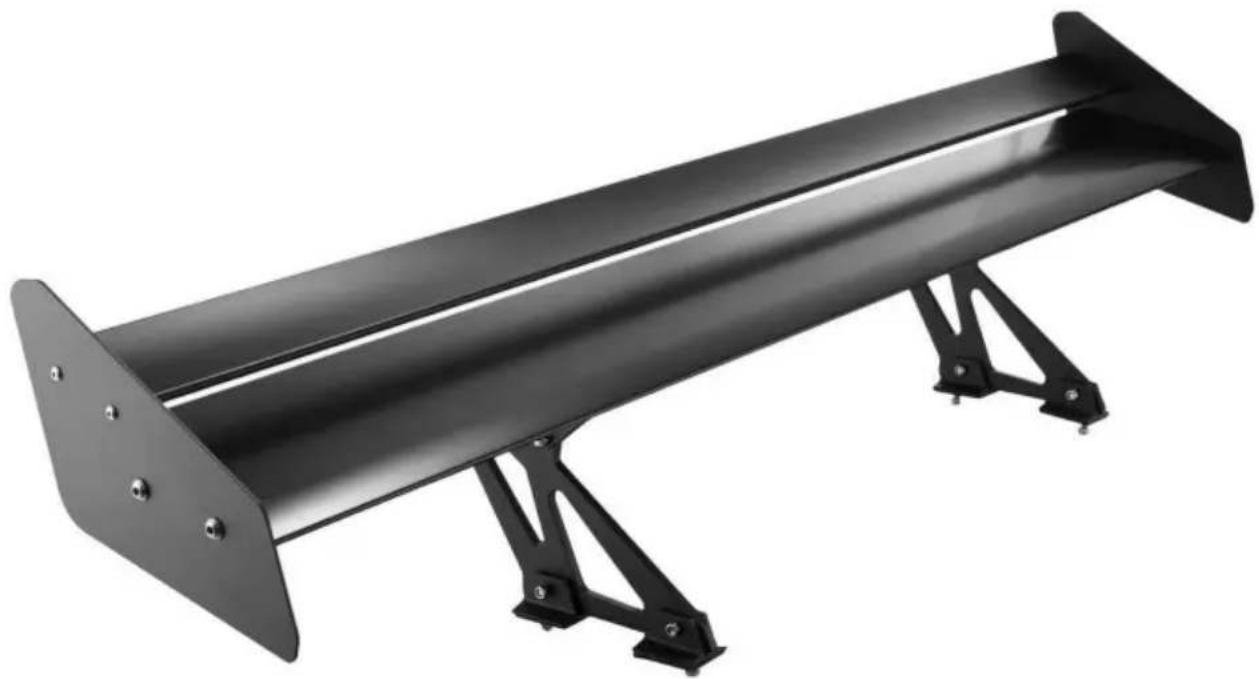

SPOILER SKRZYDŁA
MODELU: JG-125-2/JG127/JG-137/JG-109
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
SPOILER SKRZYDŁA
MODEL: JG-125-2/JG127/JG-137/JG-109
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
WAŻNI OCHRONIARZE
OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję
obstugi lub serwisowania tego produktu. Niezastosowanie się do nich
ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub
uszkodzenie cennego mienia. Należy
unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób pozwolić dzieciom bawić się.
ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU
- Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Noś okulary ochronne i wytrzymałe rękawice robocze zatwierdzone przez ANSI podczas montażu i użytkowania.
- Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
- Podczas montażu trzymaj osoby postronne z dala od obszaru.
-
Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub leków.
-
Możliwości produktu dotyczą prawidłowo i całkowicie zmontowanego tylko produkt.
-
Dodatkowe informacje dotyczące części wymienionych poniżej
stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i
oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka zasięgu dzieci.
ZACHOWAJ TE INSTRUKCJE
SPECYFIKACJA
| Model | JG-125-2 | JG-127 |
| Materiał | Aluminium | |
| Kolor | Czarny | Czarny |
| Długość (mm) | 1106 | 1106 |
| Zdjęcie |  |  |
| Model | JG-137 | JG-109 |
| Materiał | Aluminium | |
| Kolor | Czarny | Czarny |
| Długość (mm) | 1106 | 1356 |
| Zdjęcie |  |  |
LISTA PAKIETÓW
| NIE. | Nazwa | Zdjęcie | Ilość | |||
| Dopasowany model | ||||||
| JG-125-2 JG-127 JG-137 JG-109 | ||||||
| 1 | Spoiler skrzydłowymontaż |  | 1 | / | 1 | 1 |
| Spoiler skrzydłowymontaż |  | / | 1 | / | / | |
| 2 | Klapka |  | / | / | / | 1 |
| 3 | Zespół wspornika |  | 2 | / | 2 | 2 |
| 4 | Korbowód(w tymśruby i nakrętki) |  | 4 | / | 4 | 4 |
| 5 | Boczny spoiler |  | / | / | / | 2 |
| Boczny spoiler |  | / | / | 2 | / | |
| Boczny spoiler |  | 2 | 2 | / | / | |
| 6 | podręcznik | 1 | 1 | 1 | 1 | |
INSTALACJA
KROK 1: Zamontuj wspornik i spoiler (z wyjątkiem modelu JG-127)

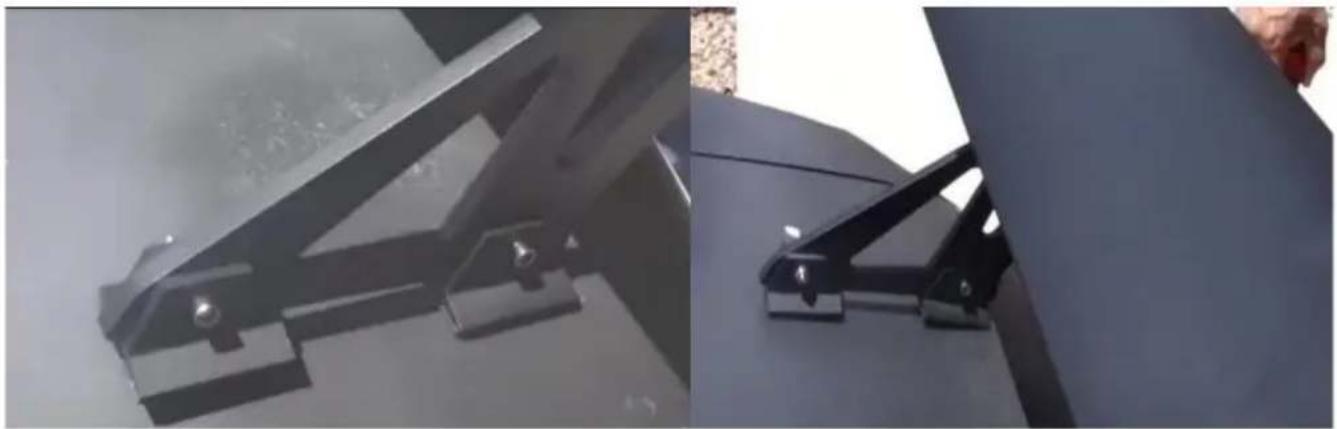

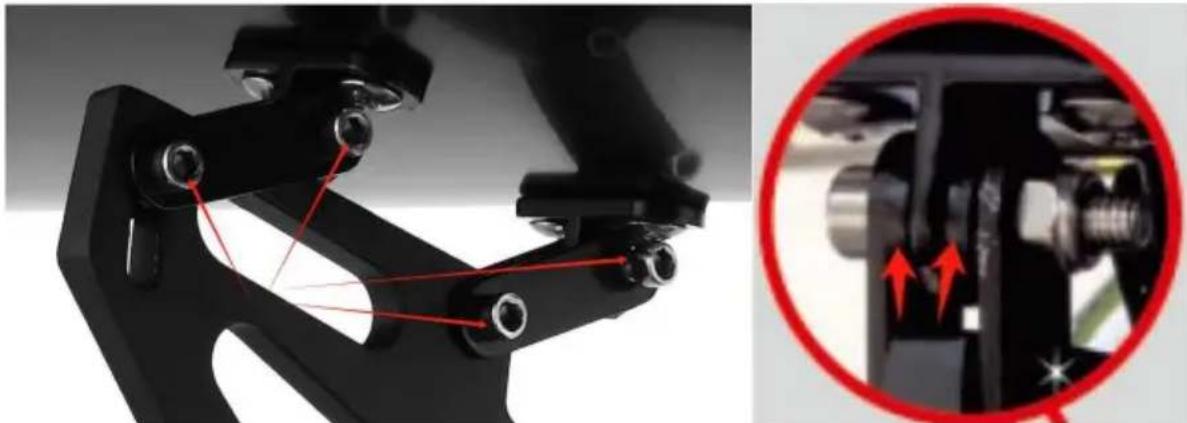

Zamontuj wspornik ze spoilerem za pomocą korbowodu znajdującego się w opakowaniu, dokręć 4 śruby i nakrętki (nie przejmuj się w tym momencie kątem spoilera).
UWAGA: Dwie małe okrągłe uszczelki znajdują się po wewnętrznej stronie górnej części łącznika!
W ten sam sposób zamontuj wspornik i spojler po drugiej stronie.


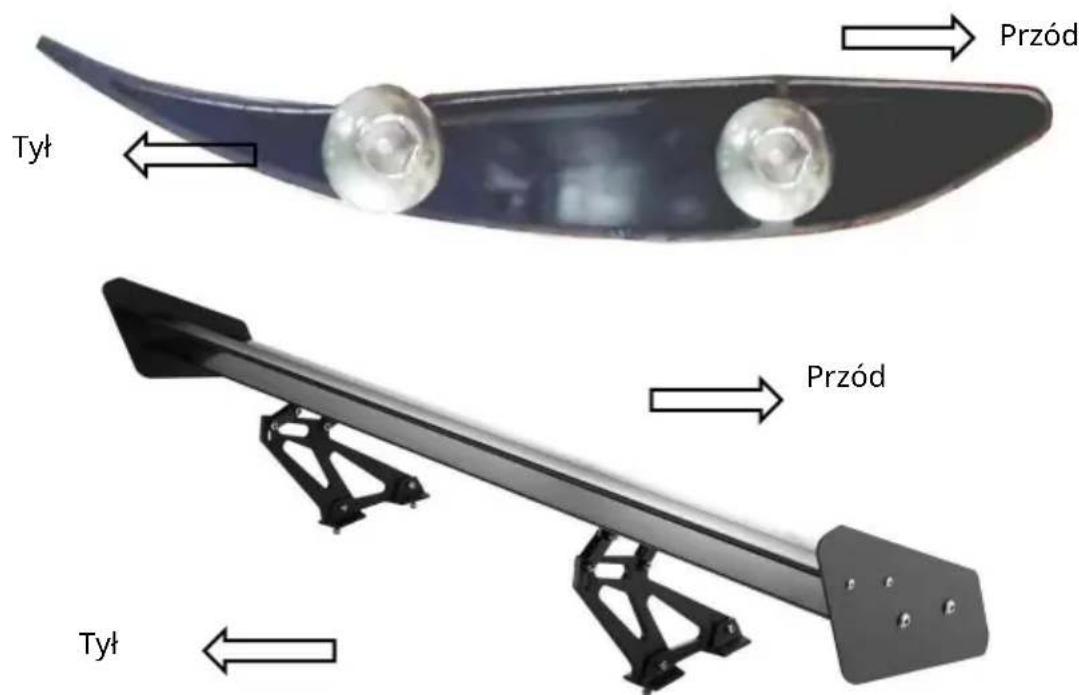

Przód Tyt Przód TytZwróć uwagę na orientację wspornika, jak pokazano.
KROK 2: Zmierz perforowany punkt mocowania.
(2.1). Zmierzyć zewnętrzną odległość podpory L&W.
(2.2). Znajdź środkową pozycję rozmiaru L na tylnej pokrywie samochodu, określ położenie przodu i tyłu i zaznacz markerem.

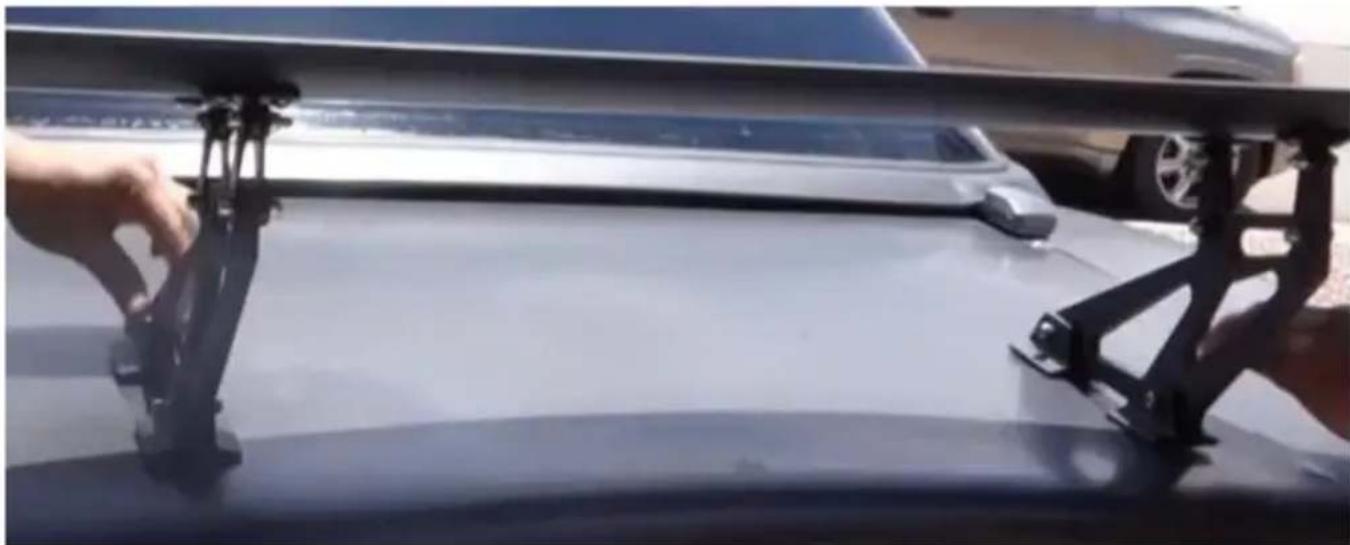

(2.3). Umieść cały ogon w zaznaczonym punkcie kotwiczenia i ponownie użyj linijki, aby sprawdzić, czy ogon jest lewy, czy prawy i potwierdź, że pozycja montażu jest odpowiednia.
KROK 3: Wywiercić otwór.

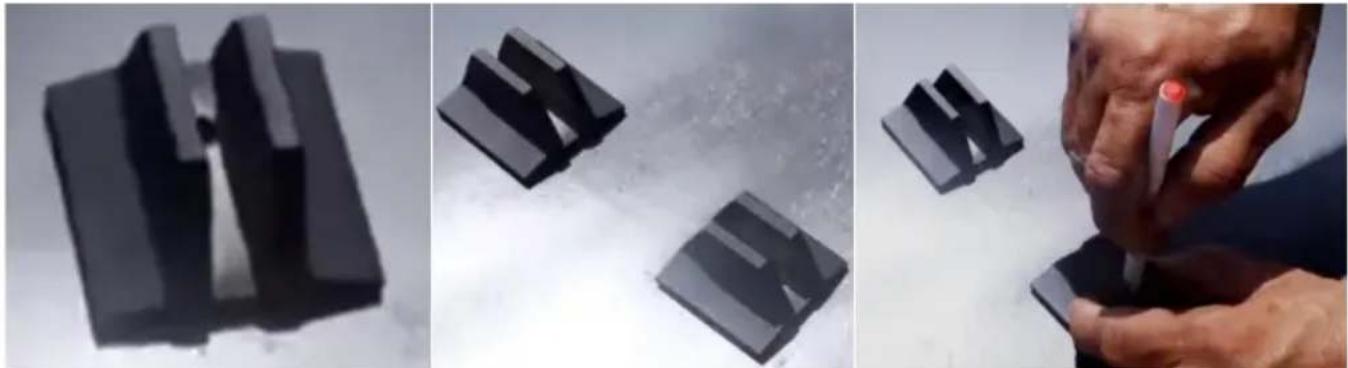

(3.1). Zdejmij podstawę wspornika i umieść ją w miejscu zaznaczonym w poprzednim kroku, a następnie zaznacz markerem miejsce wiercenia.
Uwaga: Przed wiercieniem upewnij się, że miejsce wiercenia znajduje się po wewnętrznej stronie pokrywy tylnej, bez zabezpieczeń lub czegokolwiek, czego należy unikać

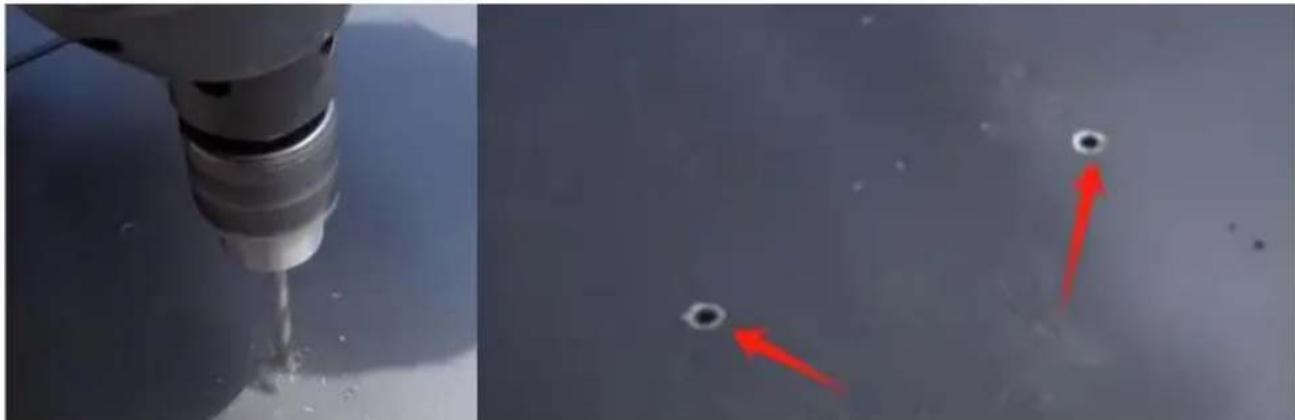

(3.2). Wywierć otwory wiertłem o średnicy 6,2 mm, po dwa z każdej strony.
KROK 4: Instalacja.

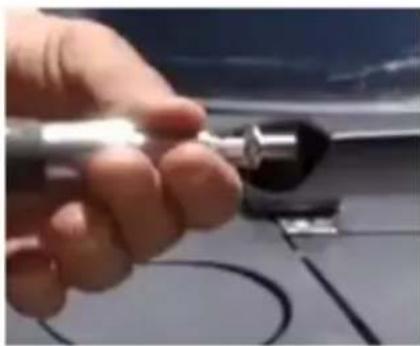

(4.1). Włóż śruby mocujące podstawę wspornika z tyłu okładka.

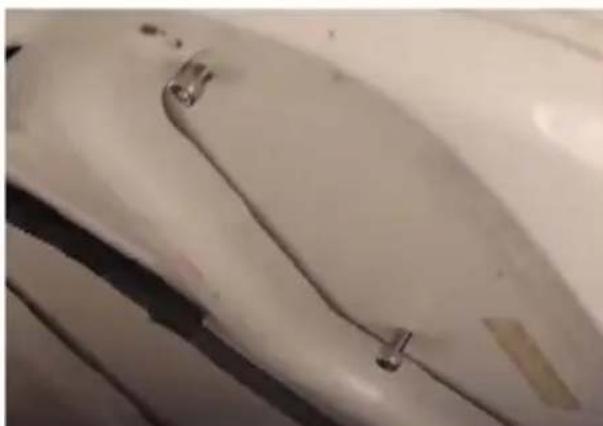

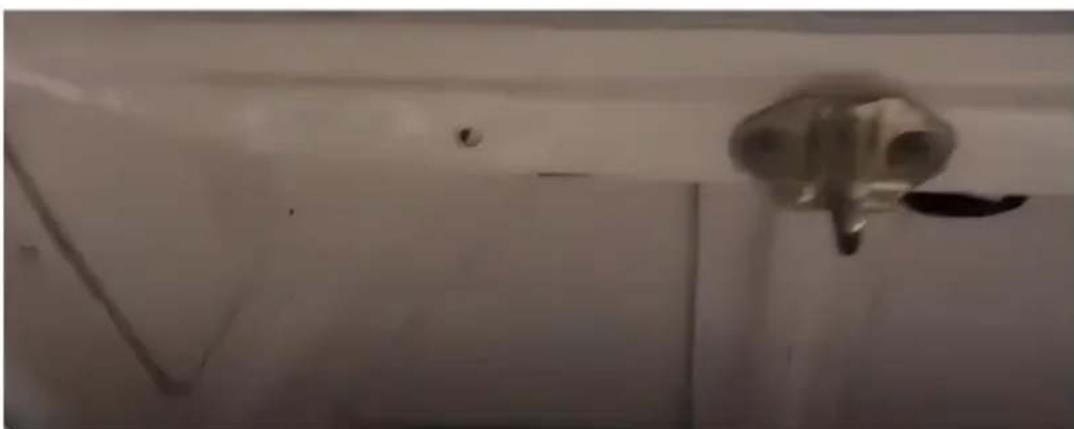

(4.2). Zamontuj śruby blokujące po wewnętrznej stronie tylnej pokrywy.
(4.3). Zamontuj panele boczne.
Należy pamiętać, że przed zamontowaniem paneli bocznych należy odkręcić śruby montażowe.

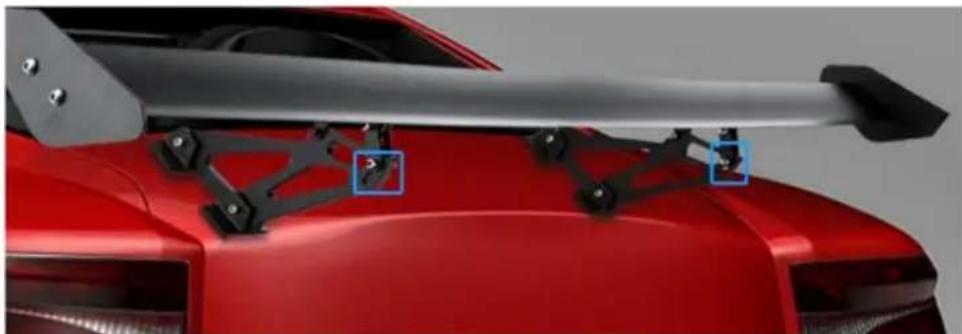

(4.4). Zamontuj drugie skrzydło (tylko dla modelu: JG-109).

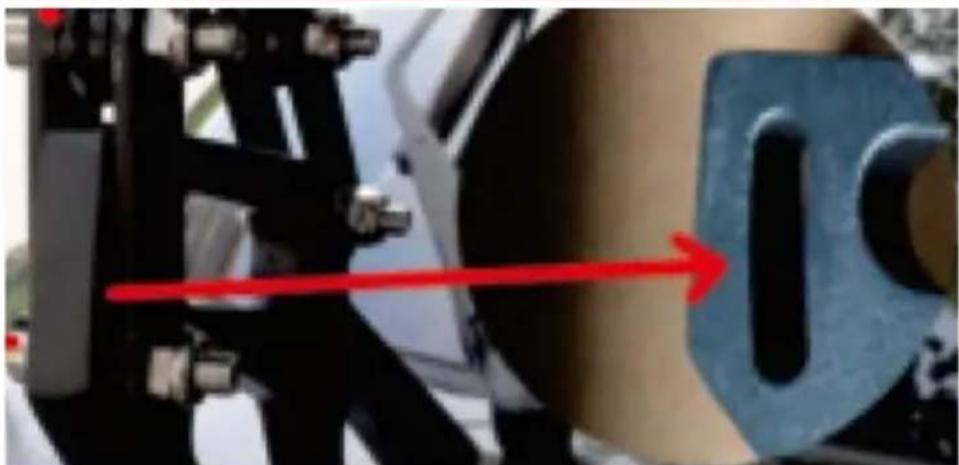

Wskazówki: Złącze wspornika ma otwór w kształcie talii, który umożliwia poluzowanie nakrętka mocująca do regulacji kąta spoilera.
