MANUALE UTENTE JG-125-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SPOILER ALA

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

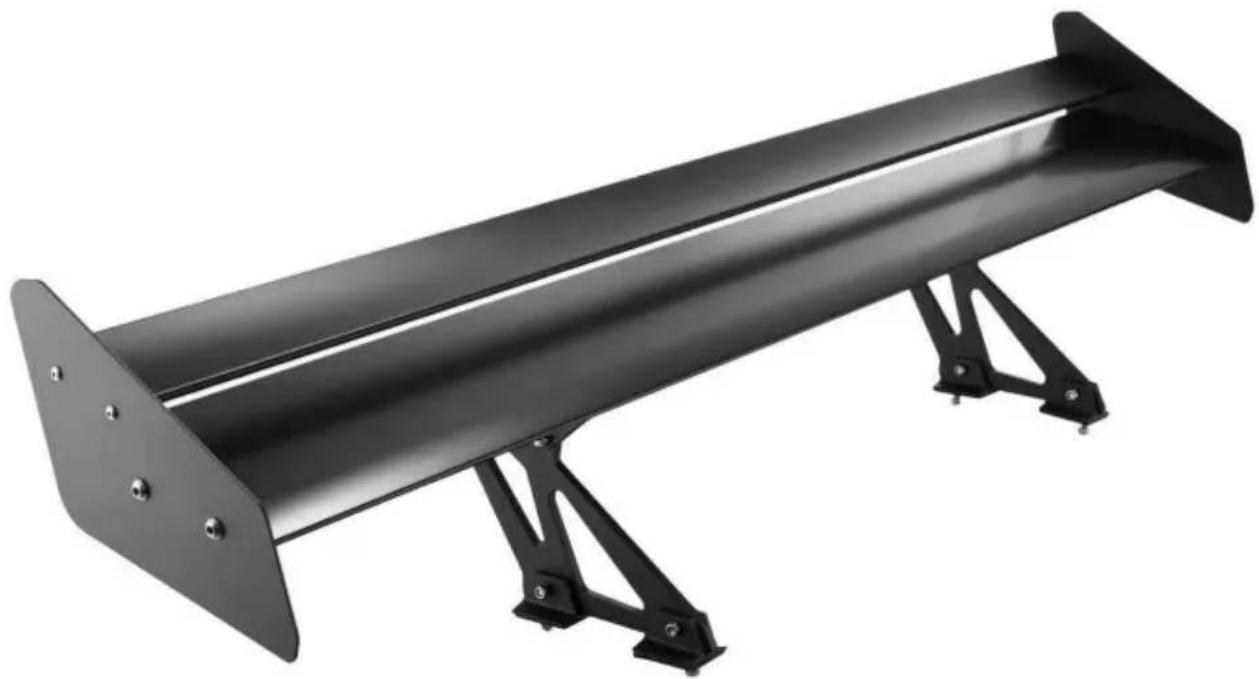

SPOILER ALA

MODELLO: JG-125-2/JG127/JG-137/JG-109

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. Mancato rispetto di questi avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore. ÿ Evitare che i

bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non

permettere ai bambini di giocare.

PRECAUZIONI DI MONTAGGIO

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante il montaggio e l'uso.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano a un assemblaggio corretto e completo solo prodotto.
7. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SPECIFICA

Modello	JG-125-2	JG-127
Materiale	Alluminio
Colore	Nero	Nero
Lunghezza (mm)	1106	1106
Immagine
Modello	JG-137	JG-109
Materiale	Alluminio
Colore	Nero	Nero
Lunghezza (mm)	1106	1356
Immagine

ELENCO PACCHETTI

NO.	Nome	Immagine	Qtà
			Modello adatto
			JG-125-2 JG-127 JG-137		JG-109
1	Spoiler dell'ala assemblaggio		1	/	1	1
	Spoiler dell'ala assemblaggio		/	1	/	/
2	Patta		/	/	/	1
3	Staffa completa		2	/	2	2
4	Biella (Compreso viti e dadi)		4	/	4	4
5	Spoiler laterale		/	/	/	2
	Spoiler laterale		/	/	2	/
	Spoiler laterale		2	2	/	/
6	Manuale		1	1	1	1

INSTALLAZIONE

FASE 1: Installare la staffa e lo spoiler (eccetto il modello JG-127)

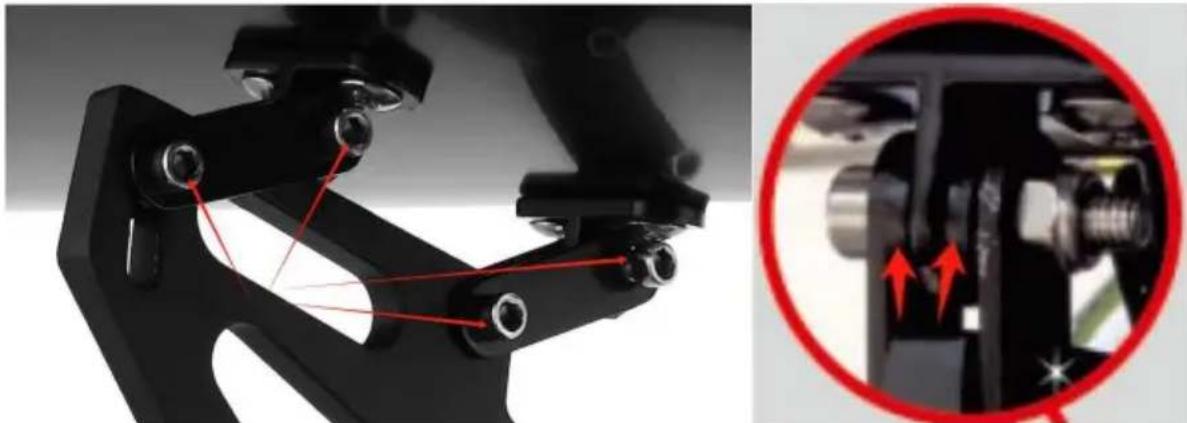

Assemblare la staffa con lo spoiler utilizzando la biella nella confezione, stringere le 4 viti e dadi (non preoccuparsi dell'angolo dello spoiler in questo momento).

ATTENZIONE: Le due piccole guarnizioni circolari sono posizionate all'interno della parte superiore del raccordo!

Utilizzare lo stesso metodo per assemblare la staffa e lo spoiler sull'altro lato.

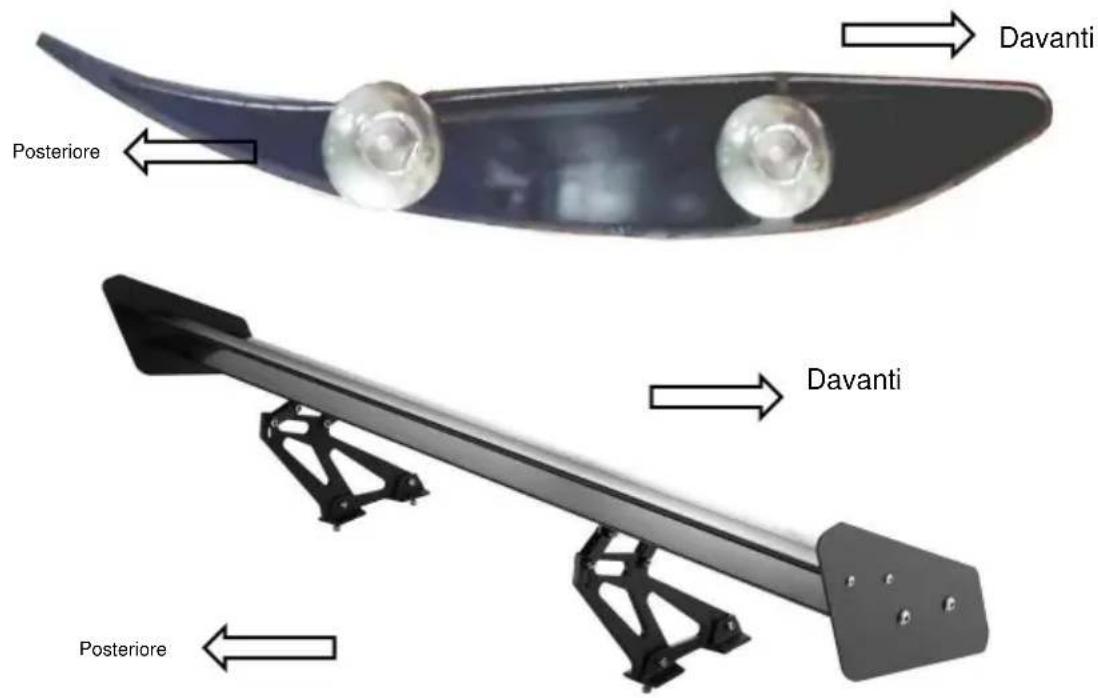

Davanti Posteriore Davanti Posteriore

Prendere nota dell'orientamento della staffa come mostrato.

FASE 2: misurare il punto di montaggio perforato.

(2.1). Misurare la distanza esterna del supporto L&W.

(2.2). Trova la posizione centrale della taglia L sul coperchio posteriore dell'auto, determina la posizione della parte anteriore e posteriore e segna con un pennarello.

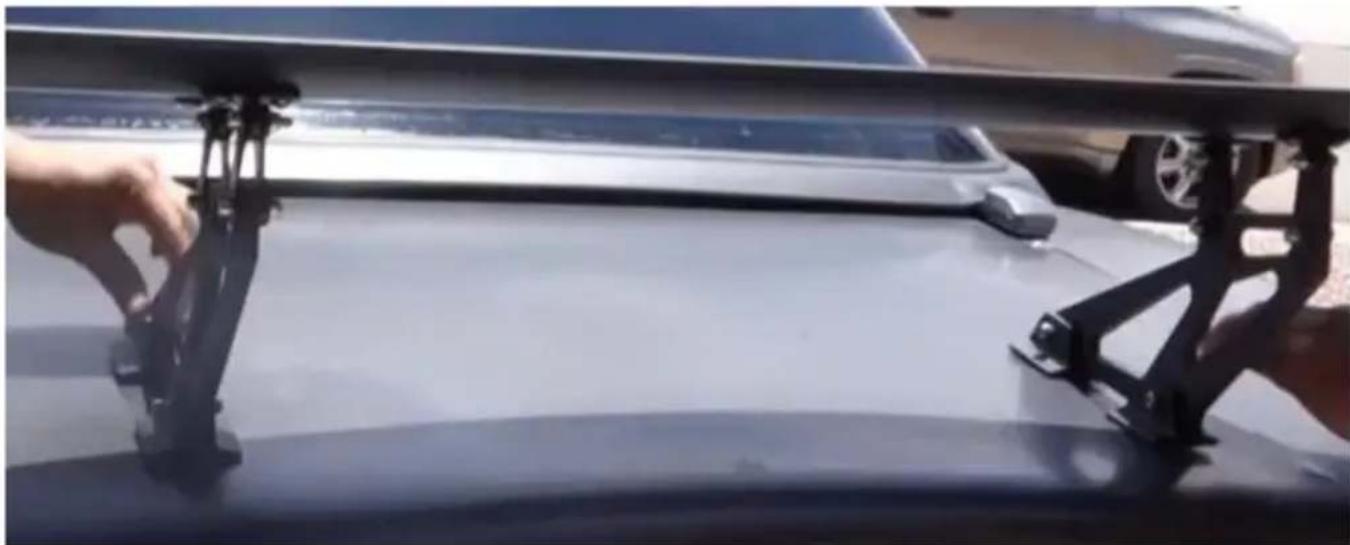

(2.3). Posiziona l'intera coda sul punto di ancoraggio contrassegnato e usa nuovamente il righello per confermare se la coda è sinistra e destra e conferma che la posizione di installazione è appropriata.

FASE 3: Praticare il foro.

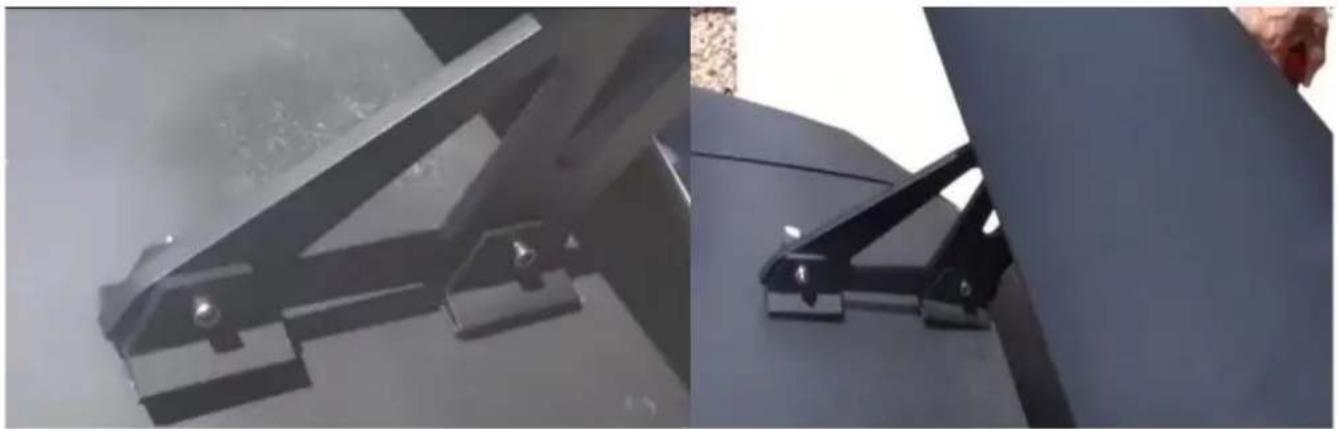

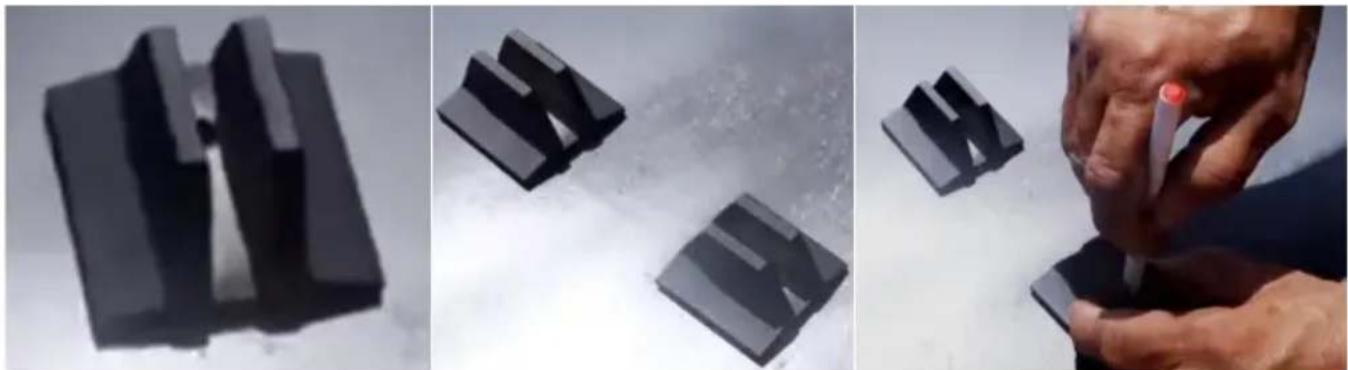

(3.1). Rimuovere la base della staffa e posizionarla nella posizione segnata nel passaggio precedente, quindi segnare il punto di foratura con un pennarello.

Nota: prima di forare, assicurarsi che la posizione di foratura sia all'interno del coperchio della coda senza protezione o qualsiasi cosa da evitare

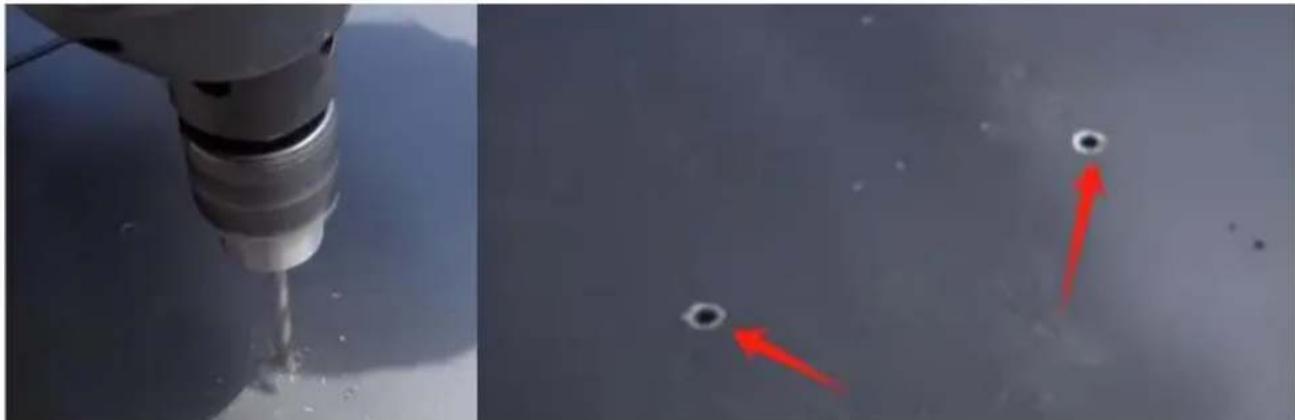

(3.2). Praticare dei fori con una punta da trapano da 6,2 mm di diametro, due su ciascun lato.

PASSO 4: Installazione.

(4.1). Inserire le viti di montaggio per la base della staffa attraverso la parte posteriore copertina.

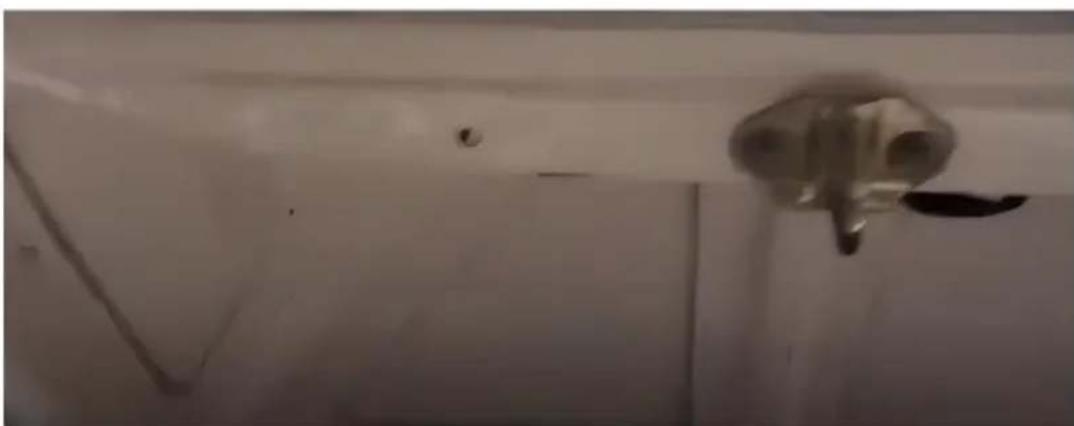

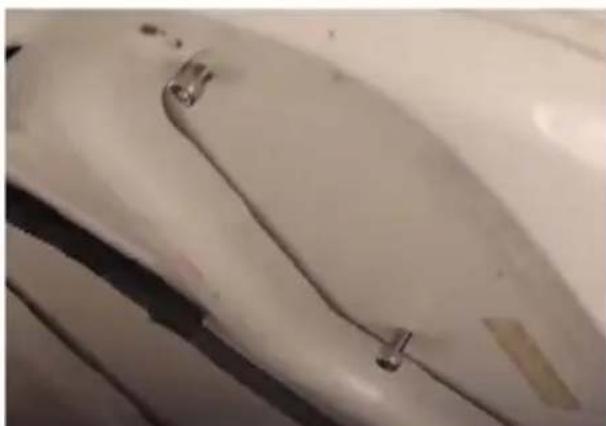

(4.2). Installare le viti di bloccaggio all'interno del coperchio posteriore.

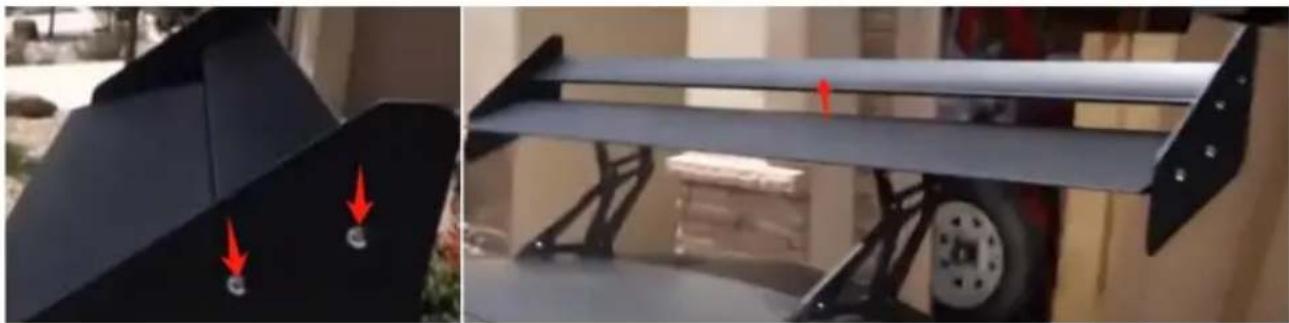

Si noti che le viti di montaggio devono essere rimosse prima di poter installare i pannelli laterali.

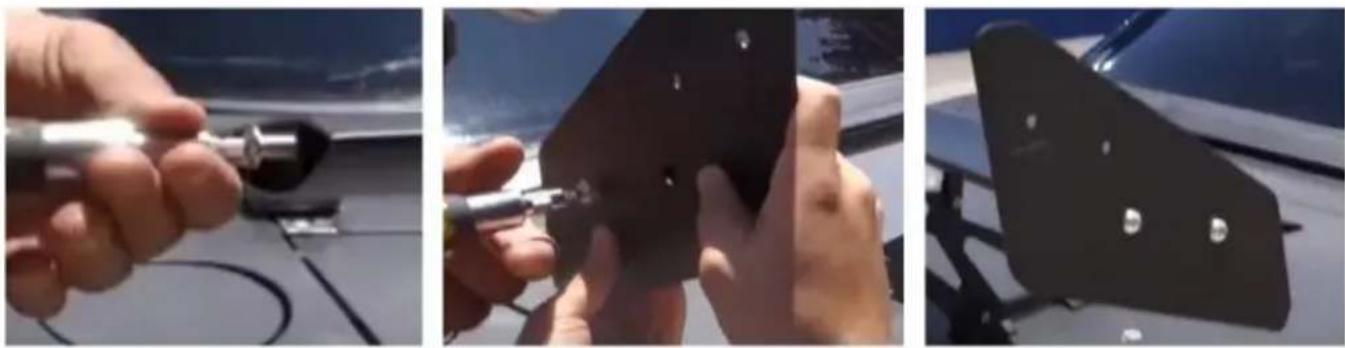

(4.4). Installare la seconda ala (solo per il modello: JG-109).

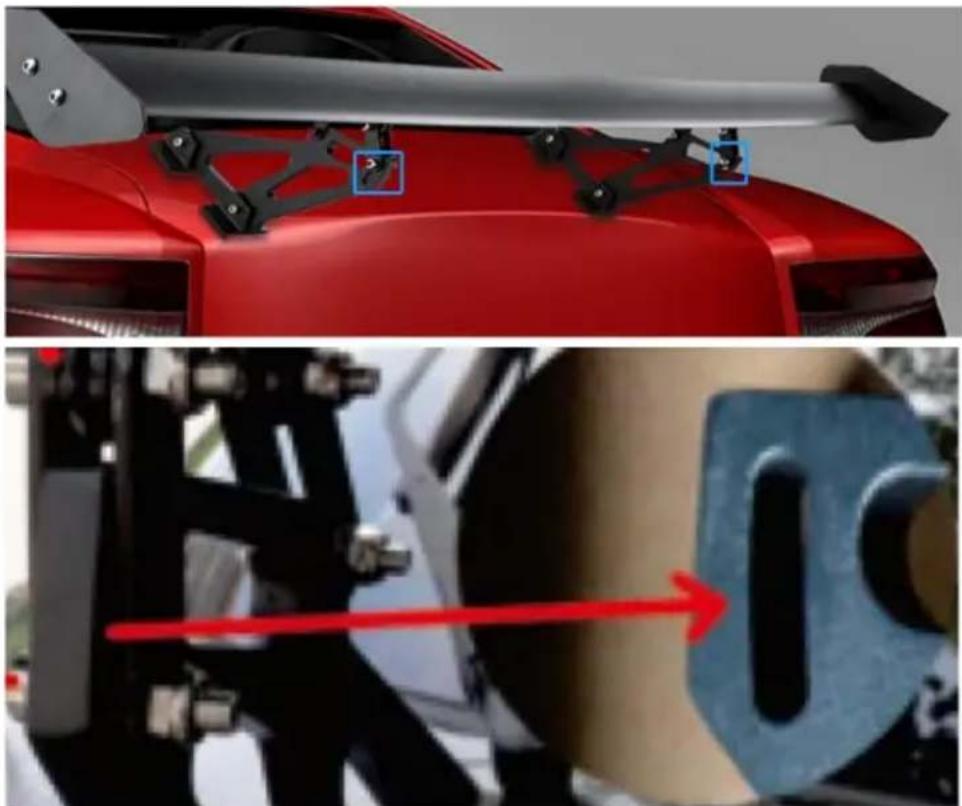

Suggerimenti: il giunto della staffa ha un foro a forma di vita per allentare il dado di montaggio per regolare l'angolo dello spoiler.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shangai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

RAPPRESENTANTE CE : SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania

REP. DEL REGNO UNITO : Pooledas Group Ltd

Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito

Made in China
