| Rodzaj produktu | Pompa próżniowa |
| Marka | Vevor |
| Model | RS-6 |
| Wymiary (dł. x szer. x wys.) | 430 x 140 x 250 mm |
| Waga | 16,5 kg |
| Zasilanie | 120 V / 60 Hz lub 220-240 V / 50 Hz |
| Przepływ swobodny powietrza | 12 CFM (stopy³/min) |
| Próżnia końcowa | 5 Pa |
| Prędkość obrotowa | 1720 obr/min (120 V) / 1440 obr/min (220 V) |
| Moc | 1 KM |
| Pojemność oleju | 450 ml |
| Zalecany typ oleju | Olej do pomp próżniowych wysokiej wydajności |
| Materiał obudowy | Aluminium odlewane ciśnieniowo |
| Typ łopatek | Łopatkowe obrotowe |
| Przeznaczenie | Tylko do użytku domowego |
| Przełącznik | Włącz/Wyłącz |
| Konserwacja | Regularne spuszczanie i wymiana oleju |
| Kwestie bezpieczeństwa | Gorąca powierzchnia, ryzyko porażenia prądem, ryzyko obrażeń |
| Dostępne części zamienne | Uszczelki, łopatki, olej, nasadki, korek spustowy |
| Pomoc techniczna | www.vevor.com/support |
| Gwarancja | Elektroniczny certyfikat gwarancyjny |
Często zadawane pytania - RS-6 Vevor
Pytania użytkowników dotyczące RS-6 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Pompy w formacie PDF za darmo! Znajdź swoją instrukcję RS-6 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RS-6 marki Vevor.
INSTRUKCJA OBSŁUGI RS-6 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
POMPA PRÓŻNIOWA
MODEL: RS-1 / RS-1.5 / RS-2 / RS-3 / RS-6 2RS-2 / 2RS-3 / 2RS-4 / VP280
Przed użyciem tego urządzenia należy dokładnie przeczytać instrukcję obsługi i zachować ją. Należy zawsze przestrzegać podstawowych środków ostrożności, w tym następujących:
Uwaga – aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza rodzaj środka ostrożności lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadku. Aby zmniejszyć ryzyko pożaru lub porażenia prądem, należy zawsze postępować zgodnie z zaleceniami pokazanymi poniżej.
OSTRZEŻENIE
Wyłącznie do użytku domowego.
OSTRZEŻENIE: Gorąca powierzchnia – aby zmniejszyć ryzyko poparzenia, nie dotykać.
UWAGA: aby zmniejszyć ryzyko porażenia prądem, nie wystawiać na działanie deszczu. Przechowywać w pomieszczeniu zamkniętym. UWAGA: aby zmniejszyć ryzyko porażenia prądem, używać wyłącznie w pomieszczeniach zamkniętych.
OSTRZEŻENIE: Ryzyko obrażeń – nie kierować strumienia powietrza bezpośrednio na ciało.
Wyłącznie do użytku domowego.
OSTRZEŻENIE: Gorąca powierzchnia – aby zmniejszyć ryzyko poparzenia, nie dotykać. UWAGA: aby zmniejszyć ryzyko porażenia prądem, nie wystawiać na działanie deszczu.
Przechowywać w pomieszczeniu.
UWAGA: Aby zmniejszyć ryzyko porażenia prądem, należy używać wyłącznie w pomieszczeniach zamkniętych. OSTRZEŻENIE: RYZYKO obrażeń – nie kierować przeciągu na ciało.

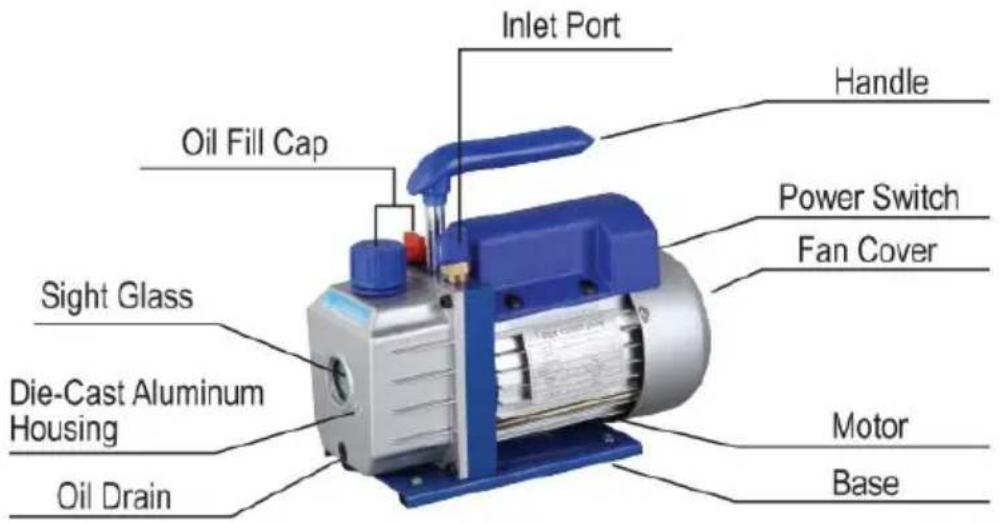

ELEMENTY POMPY
1.B Wcześniej za pomocą twojej pompy próżniowej
Wszystkie obudowy i silniki są zaprojektowane do pracy przy napięciu plus lub minus 10%.
normalna ocena. Pojedyncze napięcie silnika jest dostarczone w pełni połączone i gotowe do
działania.
(1) Sprawdź, czy napięcie i częstotliwość na wylocie odpowiadają specyfikacjom na naklejce silnika pompy. Sprawdź przełącznik WŁ.-WYŁ., aby upewnić się, że jest w pozycji WYŁĄCZONY
przed podłączeniem pompy do gniazdka. Usuń i wyrzuć korek wydechowy
z końca uchwytu pompy.
(2) Pompa jest wysyłana bez oleju w zbiorniku. Przed uruchomieniem pompy napełnij
ją olejem. Usuń korek wlewu oleju i dodawaj olej, aż pojawi się on tylko w
dolnej części wziernika. Przybliżona pojemność oleju w pompie wynosi 180-800 ml (patrz dane techniczne).
(3) Wymień korek wlewu oleju i usuń korek z jednego z portów wlotowych.
Włącz silnik przełącznikiem. Gdy pompa pracuje płynnie, wymień korek
na port wlotowy. To może zająć od dwóch do 30 sekund, w zależności od otoczenia.
Na wlocie portu. Ten może trwać od dwóch do 30 sekund, w zależności od otoczenia.
temperatura. Po tym pompa biegnie około jedną minutę, sprawdź wzrokowo
szkło do właściwego poziomu oleju. Poziom powinien być równy ze szkłem kontrolnym poziomu oleju
linia. Dodać olej, jeśli to konieczne.
Uwaga: kiedy pompa jest w ruchu, poziom oleju powinien być równy; linia na
szkle kontrolnym. Niedopełnienie spowoduje słabą wydajność próżniową.
Przepełnienie może
spowodować wydmuchiwanie oleju z wydechu.
2. Aby zamknąć pompę po użyciu
Aby pomóc przedłużyć żywotność pompy i ułatwić rozruch, postępuj zgodnie z poniższą procedurą
zamykania.
(1) Zamknij zawór kolektora między pompą a systemem. (2) Usuń wąż gumowy z wlotu pompy. (3) Zaślep wlot, aby zapobiec przedostawaniu się zanieczyszczeń lub luźnych cząstek do portu.
ABY UTRZYMAĆ WYSOKĄ PRÓŻNIĘ
1. Olej do pompy próżniowej:
Stan i rodzaj oleju używanego w każdej pompie wysokopróżniowej są niezwykle ważne dla określenia ostatecznej osiągalnej próżni. Zalecamy użycie oleju do pomp wysokopróżniowych. Ten olej został specjalnie zmieszany, aby zachować maksymalną lepkość w normalnych temperaturach roboczych oraz poprawić rozruch w niskich temperaturach.
2. Procedura wymiany oleju
(1) Upewnij się, że pompa jest rozgrzana. (2) Zdejmij korek spustowy oleju. Spuść zanieczyszczony olej do odpowiedniego pojemnika i zutylizuj go właściwie. Olej można wycisnąć z pompy, otwierając wlot i częściowo blokując wylot szmatką podczas pracy pompy. Stosując tę metodę, nie należy uruchamiać pompy na dłużej niż 20 sekund.
(3) Gdy przepływ oleju ustanie, przechyl pompę do przodu, aby spuścić pozostały olej. (4) Wymień korek spustowy oleju. Zdejmij złączkę wylotową i napełnij zbiornik
nowym olejem próżniowym, aż olej pojawi się na dnie wziernika
szkła. Przybliżona pojemność oleju w pompie wynosi 180-800 ml (patrz dane techniczne).
(5) Upewnij się, że porty wlotowe są zakryte, a następnie włącz pompę. Pozwól jej pracować przez minutę, a następnie sprawdź poziom oleju. Jeśli poziom oleju znajduje się poniżej linii wziernika OIL POZIOM, dodawaj olej powoli (przy pracującej pompie), aż olej osiągnie linię OLEJU POZIOM. Wymień złączkę wylotową, upewniając się, że wlot jest
(6)
a) Jeśli olej jest silnie zanieczyszczony osadem, który tworzy się, gdy do oleju dostanie się woda, może być konieczne zdjęcie pokrywy zbiornika oleju i wytarcie go od zewnątrz.
b) Inną metodą postępowania z silnie zanieczyszczonym olejem jest wyciśnięcie go ze zbiornika pompy. W tym celu należy pozwolić pompie pracować, aż się rozgrzeje. Podczas gdy pompa nadal pracuje, zdejmij korek spustowy oleju. Ogranicz wylot. To spowoduje wzrost ciśnienia w zbiorniku oleju i wypchnie zanieczyszczenia.
Kiedy olej przestanie wypływać, wyłącz pompę.
usunięcia zanieczyszczeń.
Wymień korek spustowy oleju i napełnij zbiornik do odpowiedniego poziomu świeżym olejem próżniowym.
Pompa jest niezawodna i ma długą żywotność. Jeśli coś powinno działać nieprawidłowo, poniższe instrukcje pomogą w jak najszybszym ponownym uruchomieniu.
Jeśli pompa wymaga demontażu, sprawdź gwarancję. Gwarancja może być unieważniona przez niewłaściwe użycie lub manipulację przez klienta, co skutkuje uszkodzeniem pompy i jej niesprawnością.
1. Awaria przy uruchamianiu
Sprawdź napięcie sieciowe. Pompa musi być uruchamiana przy napięciu sieciowym ±10% (obciążona) przy 320F. W skrajnych przypadkach może nastąpić przełączanie pomiędzy uzwojeniami o standardowym przebiegu.
2. Wyciek oleju
(1) Upewnij się, że olej nie jest pozostałością po rozlaniu itp. (2) Jeśli wyciek istnieje, uszczelka pokrywy modułu lub uszczelnienie wału może wymagać wymiany.
Jeśli wyciek występuje w obszarze wtyczki odpływu oleju, może być konieczne ponowne zamknięcie wtyczki za pomocą handlowego uszczelniacza do gwintów rurowych.
3. Brak wytworzenia dobrej próżni
(1) Upewnij się, że wakuometr i wszystkie połączenia są w dobrym stanie i szczelne. Możesz potwierdzić wyciek, monitorując podciśnienie za pomocą miernika termistorowego podczas nakładania oleju pompy próżniowej na połączenia lub podejrzane punkty nieszczelności. Próżnia poprawi się na krótko, gdy olej uszczelni wyciek.
(2) Upewnij się, że olej w pompie jest czysty. Mocno zanieczyszczona pompa wymaga kilku płukań olejem.
(3) Upewnij się, że olej jest na właściwym poziomie. Aby pompa osiągnęła maksymalną wydajność, olej musi być dodany do linii POZIOM OLEJU, gdy pompa pracuje. Nie przepełniaj - temperatury robocze spowodują rozszerzenie oleju i jego poziom będzie wyższy niż gdy pompa nie pracuje. Aby sprawdzić poziom, uruchom pompę z zakrytym wlotem. Sprawdź poziom oleju we wzierniku. W razie potrzeby dodaj olej.
CZĘSTE ROZWIĄZYWANIE PROBLEMÓW
| Awaria Opis | WadaPrzyczyna | Rozwiązanie |
| Niskapróżniam | 1. Korek wlotu powietrza na zapasowym stronaz the port wlotu powietrza jest poluzow | Dokręcać the korek wlotu powietrza |
| 2. Gumowy pierścień w powietrzu wlotczapka NA zapasowa strona portu the powietrze wlot port jest uszkodzony | Zastępować thegumowy pierścień | |
| 3. Niewystarczająca ilość ole | Tankować Do the linia środkov the olej miernik | |
| 4. Olej w pompie jest emulgowany I nieczysty | Zastępowaćz nowy olej | |
| 5.Otwór wlotowy oleju do pompy Jest zablokowanyLub the dostawa ropy jest niewystarczający | Wyczyść otwór wlotowy olej filtr r siatka | |
| 6.Wyciek pojemnika z rurą podłączony do pompy | Sprawdzaćthe podłączona rura pojemnikDo zapobiec wyciekom | |
| 7. Niewłaściwy dobór pompy | Sprawdź rozmiar pompy d pojemniku, przelicz i wybierz odpowiedni model pompy | |
| 8.Pompa była używana zbyt długo i luz wzrósł ze względu zużycie części | Sprawdź ,napraw lub wymień pompa z nową na e | |
| Olej Przeciek | 1.Uszczelka olejowajest uszkodzona | Zastępowaćtheuszczelka olejo |
| 2.Podłączenie zbiornika oleju luźnylub uszkodzony | Dokręć śruby i wymień the ring | |
| Wtrysk oleju | 1.Zadużooleju | Odpływ the olej Do thelinia poziomu oleju |
| 2.Theciśnienie wlotowej jest zbyt wysokie Do długi czas | Wybierać the odpowiedni pompować do zwiększyć prędkośćpompowania d | |
| Trudny rozruch | Temperatura oleju Jest zbyt Nis2. Silnik lub zasilacz tak uszkodzony | Thepowietrze wlot jest wentylowany, wielokrotnie uruchamia silnik lub nagrzewaolej z pompySprawdzać i naprawić |
| 3.Zagraniczny przedmioty wpadają do pompka | Sprawdzać i wyeliminować | |
| 4.Napięcie zasilania wynosi zbyt Niski | Sprawdzać napięcie zasilania |
Uwaga: Jeśli powyższe rozwiązania nie rozwiązują problemu, skontaktuj się z najbliższym sprzedawcą lub wyślij pompę do profesjonalnego centrum napraw. Zrobimy wszystko, co w naszej mocy, aby Ci pomóc.
PARAMETRY TECHNICZNE
| SKU | 3CFM1-3HPZKBOC001V23CFMZKB0000000001V3 |
| Model | RS-1 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 3CFM |
| Ostateczna próżnia | 5PA |
| Prędkość obrotowa | 1440 |
| Moc (KM) | 1/4 |
| Pojemność oleju (ml) | 220 |
| Wymiar (mm) | 240*110*220 |
| Waga (kg) | 5 |
| SKU | QCKTZKB2.5CFM1-4HV2 |
| Model | RS-1 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 2,5 CFM |
| Ostateczna próżnia | 5PA |
| Prędkość obrotowa | 1440 |
| Moc (KM) | 1/4 |
| Pojemność oleju (ml) | 220 |
| Wymiar (mm) | 240*110*220 |
| Waga (kg) | 5 |
| SKU | 4.5CFM1-3HPZKB001V1 |
| Model | RS-1,5 |
| Napięcie | 1 2 0 V/60 Hz |
| Swobodne przemieszczanie powietrza | 4,5CFM |
| Ostateczna próżnia | 5PA |
| Prędkość obrotowa | 1720 |
| Moc (KM) | 1/3 |
| Pojemność oleju (ml) | 225 |
| Wymiar (mm) | 270*110*220 |
| Waga (kg) | 6 |
| SKU | QCKTZKB5CFM1-3HPDV1 |
| Model | RS- 2 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 5 CFM |
| Ostateczna próżnia | 5 PA |
| Prędkość obrotowa | 1 72 0 |
| Moc (KM) | 1/3 |
| Pojemność oleju (ml) | 250 |
| Wymiar (mm) | 29 0* 120 * 240 |
| Waga (kg) | 7 |
| SKU | 7CFM1-2HPZKB00001V1 |
| Model | RS- 3 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 7 CFM |
| Ostateczna próżnia | 5 PA |
| Prędkość obrotowa | 1 72 0 |
| Moc (KM) | 1/2 |
| Pojemność oleju (ml) | 250 |
| Wymiar (mm) | 31 0* 125 * 255 |
| Waga (kg) | 7,5 |
| SKU | 7CFM1-2HPZKB00001V2 |
| Model | RS- 3 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 7CFM |
| Ostateczna próżnia | 5 PA |
| Prędkość obrotowa | 1 44 0 |
| Moc (KM) | 1 / 3 |
| Pojemność oleju (ml) | 250 |
| Wymiar (mm) | 31 0* 125 * 255 |
| Waga (kg) | 6,5 |
| SKU | QCKTZKB6CFM1-2HP1V2 |
| Model | 2RS- 2 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 6 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 2800 |
| Moc (KM) | 1/2 |
| Pojemność oleju (ml) | 330 |
| Wymiar (mm) | 29 0* 115 * 225 |
| Waga (kg) | 10 |
| SKU | QCKTZKB6CFM1-2HP1V1 |
| Model | 2RS- 2 |
| Napięcie | 12 0 V/ 60 Hz |
| Swobodne przemieszczanie powietrza | 6 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 1400 |
| Moc (KM) | 1/2 |
| Pojemność oleju (ml) | 330 |
| Wymiar (mm) | 29 0* 115 * 225 |
| Waga (kg) | 10 |
| SKU | 8CFM1HPZKB0000001V1 |
| Model | 2RS- 3 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 8 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 3500 |
| Moc (KM) | 3/4 |
| Pojemność oleju (ml) | 370 |
| Wymiar (mm) | 36 0*135* 275 |
| Waga (kg) | 11 |
| SKU | 8CFM1HPZKB0000001V2 |
| Model | 2RS- 3 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 8CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 2800 |
| Moc (KM) | 3/4 |
| Pojemność oleju (ml) | 370 |
| Wymiar (mm) | 36 0*135* 275 |
| Waga (kg) | 1 0 |
| SKU | QCKTZKB7CFM1-2HPSV1 |
| Model | 2RS- 3 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 7 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 3500 |
| Moc (KM) | 3/4 |
| Pojemność oleju (ml) | 370 |
| Wymiar (mm) | 36 0*135* 275 |
| Waga (kg) | 1 0 |
| SKU | 9CF1HPZKBJB000001V39CF1HPZKBJB000001V2 |
| Model | 2RS- 3 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 9 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 3500 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 370 |
| Wymiar (mm) | 36 0*135* 275 |
| Waga (kg) | 11 |
| SKU | VP280ZKB000000001V3VP280ZKB000000001V2 |
| Model | VP280 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 10 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 2800 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 550 |
| Wymiar (mm) | 43 0* 142 * 280 |
| Waga (kg) | 19 |
| SKU | VP280ZKB000000001V1 |
| Model | VP280 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 12 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 3500 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 550 |
| Wymiar (mm) | 43 0* 142 * 280 |
| Waga (kg) | 19 |
| SKU | QCK10CFM-220V9FSXV2 |
| Model | 2RS-4 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 10 CFM |
| Ostateczna próżnia | 0,3 PA |
| Prędkość obrotowa | 2800 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 550 |
| Wymiar (mm) | 43 0* 142 * 280 |
| Waga (kg) | 19 |
| SKU | 12CFM1HPDJZKB0001V1 |
| Model | RS-6 |
| Napięcie | 12 0 V/ 6 0 Hz |
| Swobodne przemieszczanie powietrza | 12 CFM |
| Ostateczna próżnia | 5 PA |
| Prędkość obrotowa | 1720 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 4 50 |
| Wymiar (mm) | 430*140*250 |
| Waga (kg) | 16,5 |
| SKU | 12CFM1HPSJZKB0001V2 |
| Model | RS-6 |
| Napięcie | 220-240 V 50 Hz |
| Swobodne przemieszczanie powietrza | 12CFM |
| Ostateczna próżnia | 5 PA |
| Prędkość obrotowa | 1440 |
| Moc (KM) | 1 |
| Pojemność oleju (ml) | 4 50 |
| Wymiar (mm) | 430*140*250 |
| Waga (kg) | 16,5 |
RYSUNEK ZŁOŻENIOWY
| 1 | Osłonawentylatora | 24 | Umrzeć - rzucić obudowa aluminiowa |
| 2 | Przechodzić śruba | 25 | Wzrok szkło |
| 3 | Wentylator | 26 | Olej odpływ |
| 4 | Silnik okładka | 27 | Olej odpływ śruba O - ring |
| 5 | Przewody zasilania | 28 | Śruba |
| 6 | Przycisk zasilania | 29 | Opieczętowanie pierścień |
| 7 | Pralka | 30 | Śruba |
| 8 | Łożysko | 31 | Guma stopa |
| 9 | Silnik wirnik | 32 | Płyta podstawowa |
| 10 | Kondensator skrzynka | 33 | Samogwintowanie śruba |
| 11 | Odśrodkowy przełącznik | 34 | Osłonapompy zwrotnej |
| 12 | Silnik stojan | 35 | Olej foka |
| 13 | C jak | 36 | Tyt - pompa ciało |
| 14 | Ca pacitor | 37 | Tyt - obrotowy - łopatkowy |
| 15 | Uchwyt | 38 | Tyt - pompa wirnik |
| 16 | Tre st | 39 | Wiosna |
| 17 | Gaz czapka | 40 | Środek ogrodzenie |
| 18 | Powietrze wlot dysza | 41 | Przód - pompa ciało |
| 19 | Śruba | 42 | Przód - pompa wirnik |
| 20 | Przód obrotowy - łopatkowy | 43 | Przednia okładka |
| 21 | Wiosna | 44 | Olej foka |
| 22 | Czapka tablica | 45 | O typ pierścień |
| 23 | Ex h aust I olej wlot dopasowywanie | 46 | Śruba |
VEVOR®
WYTRZYMAŁE NARZĘDZIA, POŁOWA CENY
Certyfikat techniczny, wsparcie i gwarancja elektroniczna
Marka : Vevor
Model : RS-6
Kategoria : Pompy
