INSTRUKCJA OBSŁUGI CIE 633 C CANDY

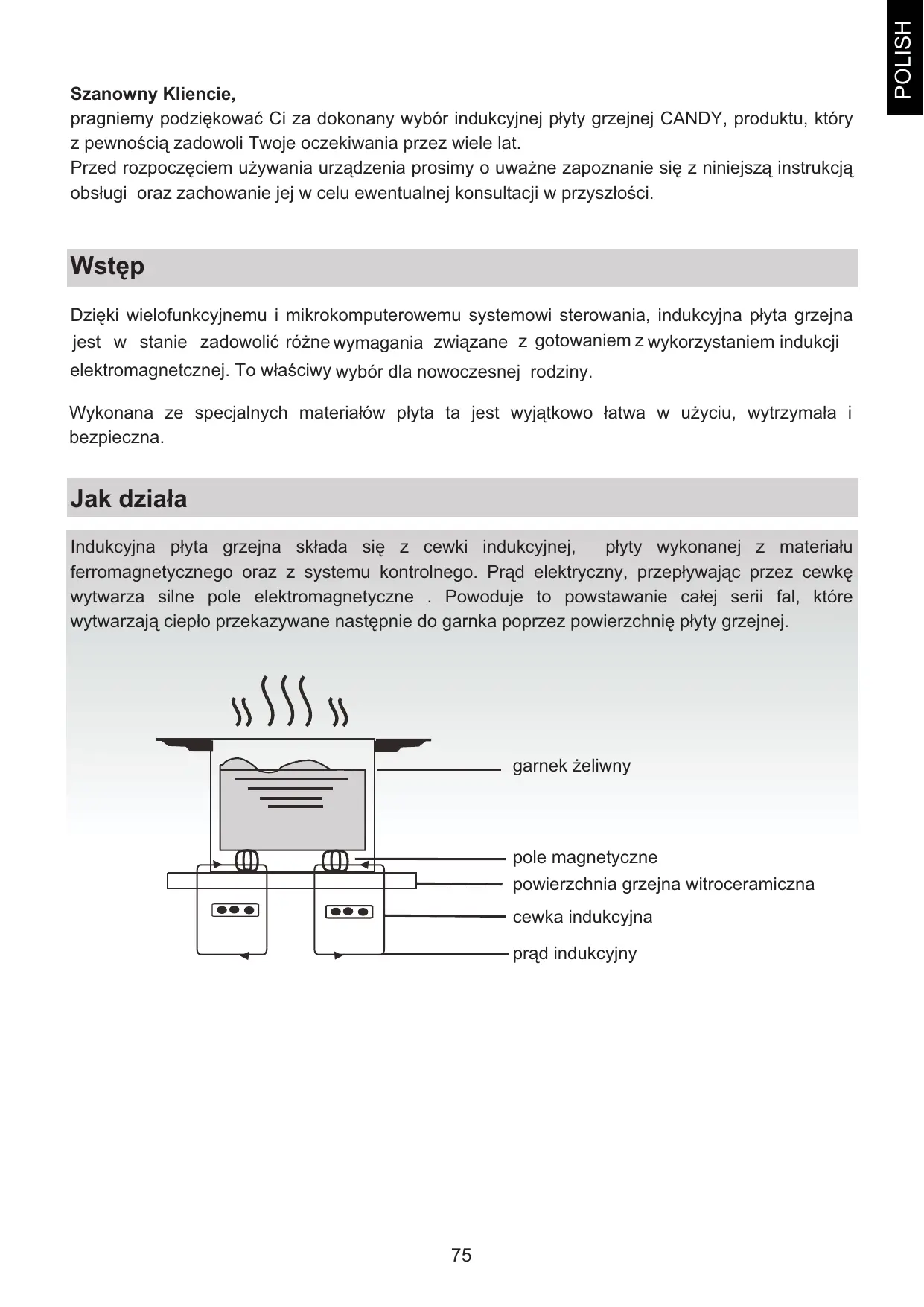

Szanowny Kliencie, pragniemy podziekowaé Ci za dokonany wybér indukcyjnej ptyty grzejnej CANDY, produktu, ktory z pewno$cia zadowoli Twoje oczekiwania przez wiele lat. Przed rozpoczeciem uzywania urzadzenia prosimy o uwazne zapoznanie sie z niniejsza instrukcja obslugi oraz zachowanie jej w celu ewentualnej konsultacji w przyszto$ci. Wstep Dzieki wielofunkcyjnemu i mikrokomputerowemu systemowi sterowania, indukcyjna ptyta grzejna jest w stanie zadowolié r62newymagania zwiazane z gotowaniem z wykorzystaniem indukcji elektromagnetcznej. To wlaéciwy wybér dla nowoczesnej rodziny. Wykonana ze specjalnych materialbw plyta ta jest wyjatkowo latwa w uzyciu, wytrzymata i bezpieczna. Jak dziata Indukcyjna plyta grzejna sklada sie z cewki indukcyjnej, ptlyty wykonanej z materiatu ferromagnetycznego oraz z systemu kontrolnego. Prad elektryczny, przeptywajac przez cewke wytwarza silne pole elektromagnetyczne . Powoduje to powstawanie catej serii fal, ktôre wytwarzaja ciepto przekazywane nastepnie do garnka poprzez powierzchnie ptyty grzejnei. VANNES garnek Zeliwny ——(} ([}=+———— pole magnetyczne } powierzchnia grzejna witroceramiczna ss [ese)] cewka indukcyjna + prad indukcyjny

Bezpieczeñstwo Niniejsza plyta grzejna przeznaczona jest do uzytku domowego. Staramy sie stale doskonalié nasze produkty i dlatego zastrzegamy sobie prawo dokonywania zmian w przypadku ewentualnych postepôw w technice. Zabezpieczenie przed przegrzaniem Czujnik kontroluje temperature wewnatrz pola grzewczego. Jezeli temperatura przekracza dopuszczalny poziom bezpieczeñstwa, powierzchnia pola grzewczego zostanie automatycznie wylaczona. Sygnalizacja przedmiotéw na powierzchni grzewczej JeZeli na ptycie grzejnej zostanie ustawione naczynie o $rednicy mniejszej niz 80 mm. mate przedmioty (takie jak noze, widelce, klucze) lub naczynie, ktore nie posiada dna magnetycznego (na przyktad aluminiowe), automatycznie wlaczony zostanie sygnat akustyczny na okres okolo 1 minuty. Jezeli problem nie zostanie rozwiazany, plyta grzejna przejdzie automatycznie na tryb stand-by. Wskainik ciepla resztkowego Gdy uzywanie pola grzewczego zostaje przedtuzone W czasie moze doj$éé do pojawienia sie ciepta resztkowego. Pojawiajacy sie na wy$wietlaczu symbol “H” ostrzega aby nie dotykaé pola grzewczego. Zabezpieczenie poprzez samoczynne wylaczanie Samoczynne wytaczanie jest dodatkowa funkcja zabezpieczajaca indukcyjna plyte grzejna. Funkcja ta wiacza sie automatycznie w przypadku zapomnienia jej wytaczenia. Automatyczne wylaczanie powierzchni grzewcze)j zaleZy od uzywanego poziomu nateZenia, tak jak zostalo to przedstawione w poniZsze) tabeli: Pole grzewcze wylacza sie Poziom natezenia « automatycznie po 1-3 8 godzinach 4-6 4 godzinach 7-9 2 godzinach W momencie usuniecia naczynia z pola grzewczego, indukcyjna ptyta grzewcza przestaje ogrzewaé i po sygnale akustycznym trwajacym 1 minute wylacza sie. Uwaga: Osoby z rozrusznikiem serca moga uzywaé ten sprzet gospodarstwa domowego wytacznie pod kontrola lekarza prowadzacego.

Instalacja Montaz urzadzenia

1. Wykonaé otwér na powierzchni mebli

zastosowujac sie do wymiarow przedstawionych na rysunku. Dla poprawne) instalacji przewidziana musi byé réwnieZ wolna przestrzeñ wynoszaca przynajmniej 5 cm wokét ptyty. Nalezy upewnié sie, Ze grubo$é blatu roboczego na ktorym zainstalowana zostaje ptyta wynosi przynajmniej 30 mm. ji Ze blat zostat wykonany z materialéw odpornych na wysokie temperatury, ktore niedopuszczaja do deformacji wskutek ciepla pochodzacego Zz ptyty grzejnej (rysunek 1).

2. NaleZy zawsze upewnié sie, Ze indukcyjna

ptyta grzejna jest odpowiednio przymocowana do mebli oraz posiada wla$ciwa wentylacje. (otwory wlotu i wylotu powietrza nie sa zablokowane) (rysunek 2). uni 760mm LC mini $ em| ini $ mm D = Il S (rysunek 2) Uwaga: pomiedzy ptyta grzejna a ewentualnym elementem meblowym na gôrze musi byé pozostawiona wolna przestrzenñ Wynoszaca co najmniej 760 mm.

3. Po umieszczeniu plyty grzejnej, naleZy

przymocowaé ja czterema katownikami do blatu roboczego (tak jak zostalo to przedstawione na rysunku). Nastepnie naleZy wyregulowaé KkaZdy pojedyñczy Katownik w zaleZno$ci od gruboéci blatu roboczego. Katownik »- Ostrzezenia (1) Indukcyjna instalowana grzejna musi byé wykwalifikowanego ptyta przez technika. Nie naleZy wykonywaé instalacii we wlasnym zakresie. (2) Indukcyjna ptyta grzejna nie moze byé montowana na lodéwkach, zmywarkach czy suszarkach do bielizny. (3) Indukcyjna plyta grzejna zainstalowana W taki musi byé sposéb aby zagwarantowaé optymalna likwidacje ciepta. (4) Scianka oraz cze$é znajdujaca sie pod indukcyjna plyta grzejna musza byé odporne na ciepto. (5) W celu unikniecia szkéd cienka btona przyklejajaca powierzchnie grzejna do powierzchni oparcia musi byé odporna na cieplo.

Podtaczenie do sieci eleketrycznej musi byé wykonane przez wyspecjalizowany personel techniczny wediug obowiazujacych przepiséw. Czynnoéci podtaczajace plyte zostaly przedstawione na rysunku 3: POLISH Sprawdzié czy instalacja elektryczna zaopatrzona jest we wla$ciwe uziemienie weditug obowiazujacych norm i przepiséw prawnych. Uziemienie jest obowiazkowe. Producent nie ponosi Zadne)j odpowiedzialnoéci za ewentualne szkody wyrzadzone osobom lub rzeczom, wynikte z niezastosowania sie do tej normy. JeZeli urzadzenie nie posiada wtyczki naleZy zainstalowaé na przewodzie znormalizowana wtyczke, ktéra wtaéciwa bedzie dla tadunku wskazanego na tabliczce znamionowei. W przypadku podtaczenia statego do sieci nalezy zainstalowaé wielobiegunowy przetacznik odcinajacy z przerwa miedzy stykami co najmniej 3 mm. Instalator musi potwierdzié, Ze potaczenie elektryczne jest poprawne, a instalacja zgodna z normami bezpieczeñstwa. W przypadku uszkodzenia przewodu musi on zostaé wymieniony na nowy wylacznie przez wyspecjalizowany personel techniczny Przewéd nie moze byé zagiety ani przyci$niety. Opis indukcyjnej ptyty grzejnej CL Wlot powietrza Powierzchnia [ N [ \

Witroceramiczna / \ {

[ N 80,88,60 60,60 oo œm Panel sterowania L__. Wyiot powietrza Schemat panelu sterowania Napiecie i Podtaczenie przewodéw czestotliwosé CIE4630B3 CIE4630B 1 2 3 4 5 L 400V2-N | > + SO\60HZ |Czarny Szary i Zélto- Brazowy Niebieski zielony 4 2 3 d 2 3 4 5 CIE3637B CIE3640B3 CIE3640X 220-240V | + N 1 50/60Hz Czarno- Szaryi brazowy __ Niebieski zielony

1.Regulacja mocy 3.ON/OFF 2.Boost 4.Przycisk blokady

Instrukcje uzywania Przygotowanie przed u Zywaniem: Zaraz po wltaczeniu ptyta grzejna wydaje sygnat akustyczny, wszystkie diody mrugaja przez 1 sekunde sygnalizujac, ze ptyta grzejna znajduje sie w trybie stand-by. Potozyé naczynie na wybrane pole grzewcze.

Instrukcje dotyczace funkcjonowania Po nacisnieciu przycisku “ON/OFF”, wszystkie diody wskazuja symbol “-“. Nalezy wybraé pole grzewcze na Kktérym ustawione zostalo naczynie; wybrana dioda poziomu mocy bedzie mrugaé. Nastepnie nalezy naciskaé przyciski “+” lub “-*, wyéwietlacz wskazuje poziom 5 jako poziom standartowy, regulacja przyciskami “+” lub “-* pozwoli na osiagniecie wymagane) mocy. Naciskajac jednoczeénie przycisk “+” oraz przycisk “-‘, wczeéniejsze ustawienia Zzostana Wwyzerowane a pole grzewcze zostanie wytaczone. Prosimy o zapoznanie sie z tabela na stronie 79 opisujaca poszczegélne moce dla kaZzdego pola grzewczego ptyty. Uwaga: po naci$nieciu przycisku “ON/OFF”, jezeli w przeciagu 1 minut nie zostana przeprowadzone inne czynno$ci, indukcyjna ptyta grzejna przejdzie na tryb stand-by.

Funkcja BOOST (szybkie gotowanie) Aby zwiekszyé szybko$é gotowania po wczeéniejszym wybraniu pola grzewczego nalezy nacisnaé na przycisk “BOOST”, na wy$wietlaczu pojawi sie symbol “P”. Uwaga:

1. Funkcja BOOST dziata maksymalnie przez

5 minut po czym pole grzewcze powraca do swojego ustawienia poczatkowego.

2.Funkcja “przyspieszacza gotowania” moze byé uzyta na kazdym z pél grzewczych. 3.Kiedy funkcja “przyspieszacza gotowania” jest wlaczona, w tym samym czasie poszerzone pola grzewcze maja obniZona moc grzania do poziomu 2. Anulowanie funkcji “BOOST” Wybraé pole wyposazone w funkcje BOOST, nacisnaé przycisk BOOST w celu wymazania tego ustawienia. Poziom powraca na wczeéniej ustawiona moc. Naciskajac przycisk “-" podczas trwania funkciji BOOST nastapi ustawienie poziomu mocy “9”.

Ustawienie timera Wciénij “+” lub “-“ strefy timera, odpowiedni wy$wietlacz zacznie migaé. W celu uruchomienia timera naleZy ustawié czas w zakresie od 1 do 99 minut za pomoca przyciskéw “+” Iub “-*. Jednorazowe wci$niecie przycisku “+” powoduje zwiekszenie czasu o 1 minute. Przytrzymanie przycisku “+” powoduje zwiekszenie czasu 0 10 minut. Po przekroczeniu wartoéci 99 minut ustawienie automatycznie powraca do 0 minut. Logika dziatania przycisku “-“ jest analogiczna.

Zapamietanie ustawienia timera

1. Ustaw timer za pomoca przyciskéw “+” Iub “-*

2. Wy$wietlacz timera miga przez 5 sekund po

czym ustawienie timera zostaje automatycznie zapamietane. Kasowanie ustawienia timera Wciénij jednoczesnie przyciski “+” i Na wy$wietlaczu pojawi sie “0” i ustawienie timera zostanie skasowane.

POLAND Zabezpieczenie - blokada \ycelu Zzabezpieczenia dzieci przed poparzeniem plyta indukcyjna wyposazona jest w blokade ZIatania. Blokowanie: wcisnaé przycisk "Interlock"; ptyta przechodzi w stan zablokowania, na wy$wietlaczu pojawia sie wskazanie "Lo", wszystkie przyciski poza ON/OFF s a nieaktywne. Odblokowywanie Wcisnaé przycisk "Interlock" na 3 sekundy, ptyta przechodzi w normalny tryb pracy.

Maksymalna moc dla kaZdego pola grzewczego CIE4630B3 CIE4630B | CIE3640B3 CIE3640X CIE3637B Pole grzewcze Normalna | Boost |[Normalnal Boost [Normalna| Boost

4 2300 2600 | —— | | | Przedstawione moce moga zmieniaé sie w zaleZno$ci od materialu, z ktérego wykonany zostat garnek oraz od jego wymiaréw. Wybieranie naczyñ kuchennych stosowanych do gotowania ER 2 | Cd patelnia Zelazna garnek ze stali inox rondel Zelazny patelnia Zelazna czajnik ze stali emaliowane)j nierdzewnej garnek ze stali emaliowanej garnek Zelazny

1. Istnieje wiele naczyñ nadajacych sie do gotowania na ptycie indukcyjnej. Powierzchnia

ta jest w stanie wykryé je i przetestowaé zastosowujac jedna z poniZszych metod: ustawié garnek na polu grzewczym. JeZeli na wskaZniku w tym polu pojawi sie poziom mocy, oznacza to, ze garnek jest odpowiedni; jezeli pojawi sie natomiast symbol “2”, oznacza to Ze naczynie nie nadaje sie do tego gotowania indukcyjnego. Natozyé magnes na garnek: jezeli magnes bedzie przyciagany przez garnek, oznacza to, Ze naczynie to jest odpowiednie do uzywania na ptycie indukcyjnei. UWAGA: spôd garnka musi byé wykonanay z materiatéw pozwalajacych na konduktywno$é magnetyczna. Garnek musi posiadaé ptaski spôd o $rednicy przekraczajacej 14 cm.

Bezpieczenstwo i konserwacja Ptyta powinna byé podtaczona do odrebne)j linü zasilania , chronionej bezpiecznikiem. Nie podgrzewaé Zzywnosci szczelnie zamknietej , gdyZ na skutek rozszerzenia ciepinego moe dojéé do wybuchu.

Nigdy nie uzywaé indukcyjnej plyty grzejnej w poblizu piecykéw gazowych lub nafty o$wietleniowei. Regularnie czy$cié plyte grzewcza ,aby zapobiec zbieraniu sie zabrudzeñ, ktorych obecno$é wptywa na stopieñ prawidtowego funkcjonowania urzadzenia. UWAGA: zabrania sie traktowania tego produktu jako normalnych. Musi on zostaé usuniety oddzielnie. Tylko do uzytku w pomieszczeniach zamknietych. Zadbaé aby dzieci nie przebywaty w poblizu pél przewéd zasilania, grzewczych urzadzenia lub powinien zostaé zezwolié im na uzywanie wylacznie pod nadzorem wyspecjalizowany personel osoby dorosltei. techniczny. CRE REA E— Zabrania sie Zabrania sie uzywania bezpoéredniego mycia pustych garnkéw, poniewaz woda indukcyjnej ptyty mogloby dojsé do grzewcze). uszkodzenia i pojawienia sie niezbezpieczeñstwa. (CAE — Po diugim uzywaniu pole Okresowo sprawdzaé czy Nie pozostawiaé grzewcze pozostaje bardzo pod powierzchniq gorace. Aby uniknaé oparzeñ, zabrania sie dotykaé powierzchni ptyty powietrza (szklo, papier, metalowych przemiotéw takich jak noze, widelce, +yZki i pokrywki na ptycie indukcyjnej poniewaz moga itp.). ulec nagrzaniu. gotowania nie doszlo do zapchania obiegu

4 LR (ei Nie przechowywaé proszkôw, plynéw lub materialw tatwopalnych pod powierzchnia indukcyjnego pola grzejnego. W przypadku pekniecia Nie uzywaé garnkéw o Szyby grzewczej naleZzy szorstkim dnie co pozwoli odiaczyé wszystko w celu na unikniecie uszkodzenia unikniecia porazenia witroceramiczne)j ptyty pradem elektrycznym. grzejnej. Jezeli uszkodzony zostat wymieniony przez Niniejsze urzadzenie gospodarstwa domowego wyprodukowane zostalo zgodnie z dyrektywa europejska 2002/96/KE dotyczaca zuzytego sprzetu elektrycznego i elektronicznego. Zapewniajac wla$ciwy sposéb realizacji niniejszego sprzetu w poszanowaniu obowiazujacych dyrektyw, uzytkownik zapobiega jego potencjalnemu niegatywnemu wplywowi na $rodowisko naturalne i zdrowie ludzi, ktory méglby byé efektem niewtasciwego obchodzenia sie Z produktem. Symbol ten wskazuje, Ze produkt nie moze byé traktowany jako odpady domowe lecz powinien byé przekazany do odpowiedniego punktu zbierajacego odpady elektryczne i elektroniczne. Szczeg6lowe informacje dotyczace postepowania, odzyskiwania i recyklingu niniejszego produktu mozna uzyskaé od lokanych stuzb odpowiedzialnych za odpady lub w sklepie, w ktérym zakupiono produkt.

Czyszczenie i konserwacja Powierzchnia ptyty grzejnej moze byé czyszczona w nastepujacy sposéb: Rodzaj zabrudzenia Jak czy$cié Material do czyszczenia wirtoceramicznych lekko brudna ciepta woda; nastepnie wysuszyé gabka ciepta woda i wysuszyé specjalna specjalna gabka do bardzo brudna $cieralna gabka do powierzchni powierzchni witroceramicznych osady Nalaé na osad biaty ocet i wyczy$cié miekka szmatka, lub uzyé specjalny $rodek myjacy folia przylepna specjalna do witroceramiki Stopiony cukier wraz Zz plastykiem lub aluminium Aby usunaé pozostaloéci naleZy postuzyé sie specjalnym drapakiem z ostrzem do powierzchni witroceramicznych (aby zabezpieczyé szklo najlepiej jest uzywaé produkt na bazie sylikonu) folia przylepna specjalna do witroceramiki Uwaga: przed rozpoczeciem czyszczenia odtaczyé urzadzenie z zasilania. Sygalizacja usterek i czynno$ci kontrolne W momencie pojawienia sie nieprawidtowosci indukcyjna ptyta grzejna wprowadza automatycznie funkcje zabezpieczenia a na wy$wietlaczu pojawiaja sie nastepujace kody: Problem Mozliwe przyczyny Rozwiazanie FO/F1/F2 Usterka w wiatraku skontaktowaé sie z serwisem F3-F8 Usterka w czujniku temperatury | skontaktowaé sie z serwisem Nieprawidiowe napiecie sprawdzié czy wtaczone jest zasilanie E1/E2 elektryczne. Po sprawdzeniu ponownie elektryczne A : wlaczyé urzadzenie E3/E4 Nieprawidtowa temperatura sprawdzié garnek ES/E6 Niewystarczajace emitowanie po wcze$niejszym oziebieniu ponownie ciepta wlaczyé urzadzenie Jest to tylko lista najcze$ciej pojawiajacych sie usterek. Zabrania sie rozmontowywania indukcyjnej ptyty grzejnej we wtasnym zakresie co mogtoby doprowadzié do wyrzadzenia wiekszych szkéd. SERWIS TECHNICZNY Przed wezwaniem serwisu . W przypadku nie dziatania produktu zalecamy: — sprawdzié czy wtyczka zostala prawidtowo wprowadzona do gniazdka sieciowego; — sprawdzié powyZe) przedstawiona tabele usterek. W przypadku gdy nie zostanie wykryta przyczyna nieprawidtowego funkcjonowania nalezy odtaczyé urzadzenie bez rozmontowywania go i nastepnie skontaktowaé sie z Serwisem Technicznym .

Deklaracja specjalna Cata tre$é niniejszej instrukcji obstugi zostala uwazZnie sprawdzona. Producent nie bierze na siebie odpowiedzialnoéci za bledy lub ominiecia w fazie wydruku. Producent zastrzega sobie prawo do wprowadzania zmian natury technicznej bez konieczno$ci wcze$niejszego powiadomienia. Zdjecie produktu odnosi sie do jego aktualnej wersji.
