CIE 633 C - Indukční varná deska CANDY - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma CIE 633 C CANDY ve formátu PDF.
| Typ produktu | Vestavná indukční varná deska |
| Značka | CANDY |
| Model | CIE 633 C |
| Počet varných zón | 4 varné zóny |
| Rozměry (Š × H × V) | 590 × 520 × 60 mm (odhad) |
| Hmotnost | 9 kg (odhad) |
| Elektrické napájení | 220-240 V ~ 50/60 Hz |
| Celkový výkon | Až 7000 W (podle konfigurace) |
| Funkce Booster | Ano, na všech zónách (max. 5 min) |
| Nezávislý časovač | Ano, od 1 do 99 minut |
| Dětská pojistka | Ano, s vyhrazeným tlačítkem |
| Bezpečnostní automatické vypnutí | Ano, podle úrovně výkonu (2h až 8h) |
| Detekce nádobí | Ano, s akustickým signálem při nekompatibilním nádobí |
| Indikátor zbytkového tepla | Ano (zobrazení 'H') |
| Materiál povrchu | Sklokeramika |
| Čištění | Teplá voda a houba, škrabka na připálené zbytky |
| Instalace | Vestavná, vyžaduje větrání pod deskou |
| Poprodejní servis | CANDY, kontaktujte pro opravy |
Často kladené otázky - CIE 633 C CANDY
Dotazy uživatelů ohledně CIE 633 C CANDY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Indukční varná deska ve formátu PDF zdarma! Najděte svůj návod CIE 633 C - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CIE 633 C značky CANDY.

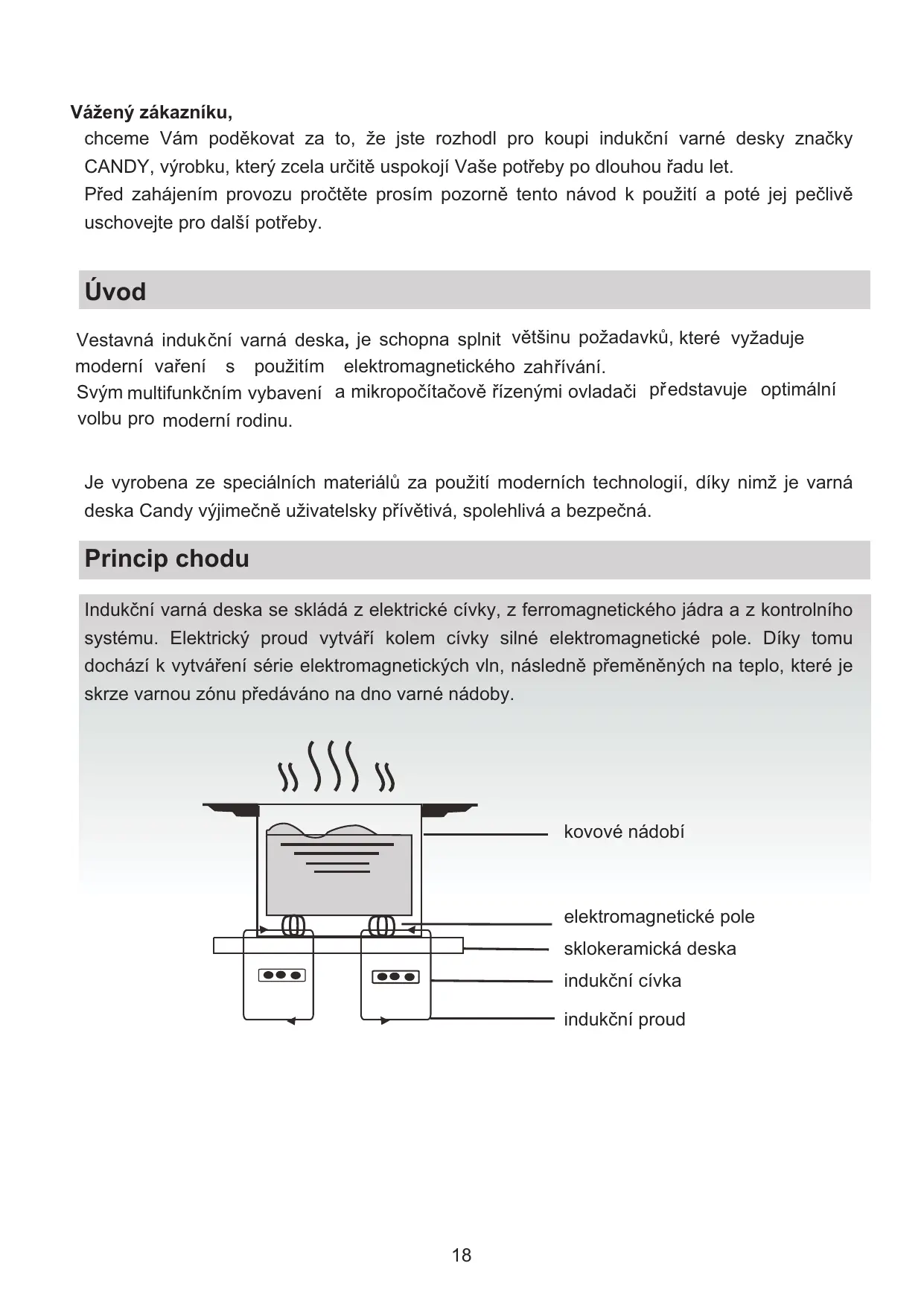

NÁVOD K OBSLUZE CIE 633 C CANDY
chceme Vám poděkovat za to, ze jste rozhodl pro koupi indukčné varné desky značky CANDY, vyrobku, který zcela určitě uspokoji Vaše potřeby po dlouhou šradu let.
Před zahájením provozu pročtěte prosím pozorně tento námod k použití a poté jej pečlivě uschovejte pro dalů potřeby.
Ávod
Vestavná indukční varná deska, je schopna splnit většinu požadavků, které vyžadujemoderní vařeni s použitím elektromagnetického zahrivání.
Svym multifunkcnim vybaveni a mikropočitačově rízenými ovladači prědstavujé optimánlí volbu pro moderní rodùnu.
Je vyrobena ze specialnich materialu za pouziti modernich technologii, diky nimz je varna deska Candy vvjimecné uživatelsky privětivá, spolehlívá a bezpečná.

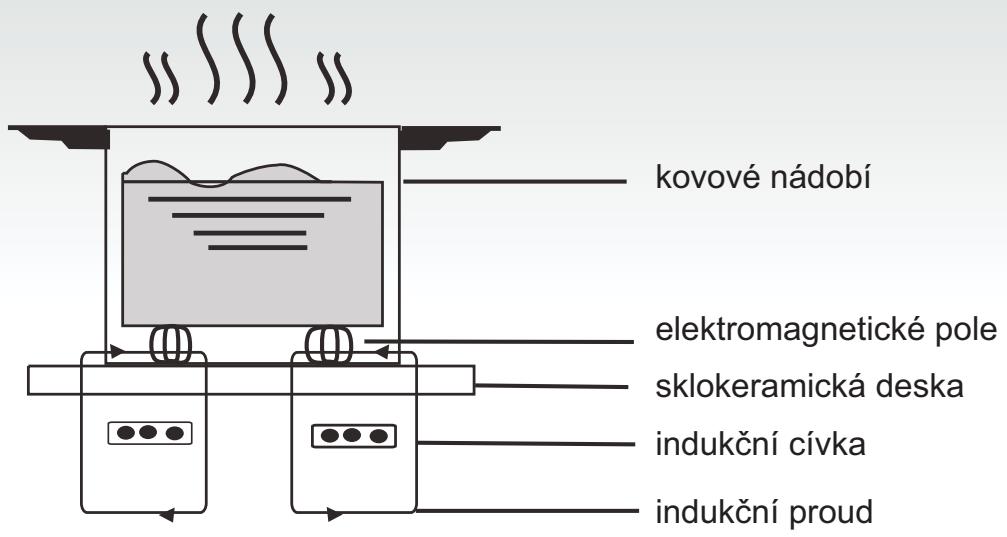

Princip chodu
Indukčné varná deska se skládá z elektrické cívky, z ferromagnetického jádra a z kontrolního systému. Elektricky proudly vytváří kolem cívky silné elektr magnetické pole. Díky tomu dochází k vytvářné série elektr magnetických vln, následné prěměněných na teplo, které je skrze varnou zónu prědáváno na dno varné námoby.
Bezpečnost
Tato varná deska byla vyvinuta pro domácí použití. Vyrobce si vyhrazuje právo provedeni technickych uprav, uprav vzhleduči programů, v souvislosti s neustálým technickým vyvojem.
Ochrana proti prehrátí
Teplota varnych zón je kontrolována pomociCIDlem. Pokud je zjište no prekrocení bezpečnéteploty, varná zóna je automaticicky vypnuta.
- Signalizace malych nebo ne-magnetickych predmětů
Pokud je na varnou desku polożen hrnec o prüměru mensím než 80 mm, nebo nějaký malý prěděmt (např. núž, vidlicka, klic), anebo ne-magnetický prěděmt, (např. hliníkový hrnec) je automaticicky vydáván zvukový signál po dobu zhruba 1 minuty, poté je deska automaticicky prěpnuta do pohotovostního stavu (standby).
Signalizace zbytkového tepla
- Pokud byla varná deska v provozu, i po jejím vypnutí züstáva zbytkové teplo z varné zony Rozsvítí se kontrlka “H” varujíci prěd dotýkáním se horké desky.
Automaticé vypnuti
Dalsím bezpečnostním prvkem desky je její automatické vypnutí. Automaticicky vypne desku v pripadě,Že spotřebic zústane omylem zapnutý. Automatické vypnutí varné desky závisí na použivaném stupni intensity a je znázorněno v následujíci tabulce:
| Stupeš intenzity | Spotřebič se automatický vypne po uplynutí |
| 1-3 | 8 hodin |
| 4-6 | 4 hodin |
| 7-9 | 2 hodin |
Po odstavení varné nádoby ze zapnuté varné zony, prestane zóna okamžitě hřat a po ukončeni zvukového signálu, který trva 1 minutu, se automaticicky vypne.
Upozornění:
Osoby s kardiostimulátorem mohou používat tento spotřebrč pouze po konzultaci se svým lékařem.
Postup pri instalaci

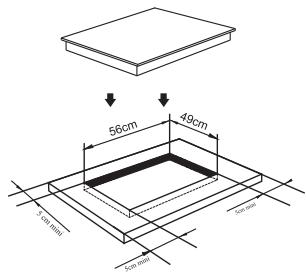

- Podle Rozměrů, které jsou uvedeny na výkresu, vyvrtejte do pracovní desky otvory. K provedeni správné instalace musí byt okolo otvoru zachován volné prostor alespon 50 mm. Zkontrolujte kvalitu a výšku pracovní desky, která musí mit alespon 30 mm a byt vyrobena z teplotné odolného materiálu, aby se predešlo možnosti deformace následkem horka, které vytváří varná deska během svého provozu. (zobrazení 1).
(zobrazeni 1)

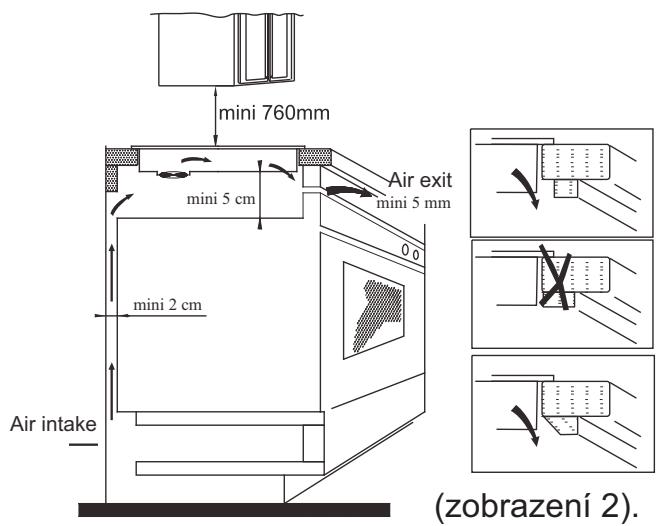

- Je nutné zkontrolovat, zda je indukční varná deska pevně uchycena na pracovní a zda je zajišťěna dobrá ventilace vzduchu (zobrazení 2).
Poznamka: mezi varnou deskou a nábytkem, ktery se pripadne nachází nad ní, musí byt zachován prostor alespón 760 mm.
- Po uloženi varné desky na zvolené mistro je třeba ji uchyit k pracovní ploše pomoci Čtyř kovovych uchytů na základné desky. Každý uchyt je možné nastavit dl hloubky pracovní desky.
Upozorněni:
(1) Instalaci induk.cní varné desky smí provádet pouze odborně kvalifikovany technik. Neprovádetje instalaci sami.
(2) Indukční varná deska nesmí byt instalována nad chladničkou, myčkou, pračkou nebo sušičkou.
(3) Indukční varná deska musí byt namontována takovým způsobem, který zaručí optimálné odvod tepla.
(4) Stěny i Časti, které se nacházeji pod indukčné varnou deskskou, museji byt odolné proti horku.
(5) Vrstva materialu mezi varnou deskou a pracovni deskou a použitá lepici hmota musí byt odolná proti vysokým teplotám. Takto prědejdete prīpadným škodám.
Připojení k prívodu zdroje elektrického
proudu musí být provedeno odborně
kvalifikovaným technikem, a to v souladu s
obecné platnými bezpečnostními prědpísy.
Zpúsoby pro prípojení jsou znázorněny na
vyobrazení Č. 3.
| Napětí a frevence | Připojení elektrického proudu | |||
| 400v 2-n 50/60hz | 1 | 2 | 3 | 4 |
| L1 | L2 | N | 1 | |
| černý | hnédý | sedý a modrý | žluto/zelený | |
| 220-240v 50/60hz | 1 | 2 | 3 | 4 |
| L | L | N | 1 | |
| černý a hnédý | sedý a modrý | žluto/zelený | ||
Zkontrolujte, zda je elektrické vedení je opatrěno zemnicím vodičem, v souladus platnými prědpísy a normami. Uzemnéni je povinné.
Vyrobce nenese Žádnou zodpovednost za prípadné škody v prípadě, ze není respektováno toto nařizení.
Pokud není na spotřebiči namontována zástrčka, je třeba namontovat normalizovanou zástrčku na prívodní kabel, která je vhodné pro uvedenou zátež napěti na štítku spotřebiče.
V pripadé, ze je požadováno trvalé
pripojení k siti, je třeba vložit mezi spotřebic
a elektrický omnipolárni spinač se
vzdáleností mezi kontakty alespon 3 mm.
Dojde-li k poškození prívodní šnúry, je
nutné neprodleně provest její vymenu
kvalifikovaným technikem. Prívodní šnúra
nésmí byt stlačená ani zpřehýbaná.
Příprava prěd použitím:
Ihned po zapnutí vydá varná deska zvukový signal, všechny světelné kontrolky se rozsvítí po dobu 1 vteriny,.tim signalizuji,Že varná deska se nachází v pohotovém stavu (stand by).
Postavte varnou nádobu na zvolenou zónu.
Poté co bylo stisknuto tlacítko “ON/OFF”, začnou všechny kontrolky signalizovat symbol “-”. Zvolte úrovený vykonu pro danou zónu stiskem “+” nebo “-”. Na začátku je zobrazen stupeř 5 jako standardnínastavení. Nastavte větůne nebo nižsí vykon stiskem tlacítka “+” nebo “-”. Současným stisknutím tlacítek “+” a “-” se vynulji predešlé naprogramované hodnoty a varná zónica se vypne.
Tabulka na str. 22 znázorůje stupeř vykonu pro každou z varních zón.
Poznámka: Po stisknutí tlačítka "ON/OFF" zustane indukčné varná deska v pohotovém režimu standby,Pokud není proveden do 1 minut jiný príkaz.
Funkce BOOST (rychlé vařeni)
Pokud je požadováno rychlejí rozehrátí zony, stisknéte po zvolení príslušné varné zony tlacítko “BOOST”, na displeoji se objeví písmeno “P”.
Poznámka:
1.Funkce BOOST je zapnutá po dobu 5 minut, poté se varná zóna vrátí k počátečnímu nastavení.
2. Booster je funkčné na všech varních zónách
- Pokud je Booster aktivován pro varné zony na stejné straně, je automaticky limitován pod urovený vykonu 2
Zruşení funkce BOOST
Zvolte zónu, pro kterou je v provozu funkce vařeni BOOST, stiskem tlacítka BOOST tento režim zrušite. Vykon varné zony se vrátí na původní navolený stupečn.
Během provozu na funkci BOOST je stiskem tlačítka “-” nastaven vykon na uroven „9".
FunkceČasovace
Stisknéte tlačítko "+" nebo "-" požadované zony, budeblinkodpovidajíc kontrlka. K aktivaci funkce chasovače použijte tlačítko "+" nebo "-" chasovače, nastavte ās v rozmézi 1 a 99 minut. Stisknutím tlačítka chasovače "+" Jednou se ās prodlouží o Jednu minutu. Podržením tlačítka "+" zvyšujete ās po 10 minutách. Pokud nastaveni prěsáhne 99 minut, automaticaky se vrátí na "0" minut. Stejné postup platí pro tlačítko "-".
Potvrzení Časováče
- Stisknutím tlacítka "+" nebo "-" tlacítek. časovace múžete nastavit časovac.
- Když zablinka kontrolkaČasovace 5 sekund, automaticky bude potvrzený nastavený Čas.
Zrušeni Časovace
Současným stisknutím tlacítek "-" a "+" se zobrázi "0".a Časovač je zrušený.
Bezpečnostní režim
Pro zajisteni bezpečnosti detí je indukčné deska osazená zařizením interlock.
Pro uzamčeni: stisknéte tlacítko 'Interlock', deska se poté prepne do režimu 'interlock', časovacukazuje "Lo" a zbyvajćí tlacítka jsou nefunkční s vyjimkou tlacítka "Vypnuto/Zapnuto"(ON/OFF").
Odblokováni:
Držte stiskné tlačitko "Interlock" po robu 3 sekund a deska se vrátido normánlího režimu.
Maximánlí vykon pro Jednotlivé varné zony
| Varná zona | CIE4630B3 | CIE4630B | CIE3640B3 | CIE3640X | CIE3637B | |
| Normál | Boost | Normál | Boost | Normál | Boost | |
| 1 | 1200 | 1500 | 1200 | 1500 | 1200 | 1500 |
| 2 | 2300 | 2600 | 2300 | 2600 | 2300 | 2600 |
| 3 | 1200 | 1500 | 3000 | 4000 | 3000 | 3700 |
| 4 | 2300 | 2600 | -------- | -------- | -------- | -------- |
Uvedené vykony jsou orientacná a mohou se měnit v závislosti na materiálu a rozměrech použité varné nádoby.
Vybre sady nadobí pro vařeni
kovová pánev pro smažení
hrnec z nerez oceli
kovovy kastrol
kovový kotík
smaltovaná konvice z nerez oceli
smaltovany hrnec
kovovy tali
Pro pripravuPokrmu na indukcni varne desce existuje sirokv yberr nadobi. Tato varna deska je schopna Rozpoznat mnoho druh u nadobi, jehoz vchodnost muzete otestovat nekterou z nasledujicich metod:
- Umistěte varnou nádobu na varnou zónu. Pokud se na indikátoru zobraź stupeń vykonu, znamená to, ze varná nádoba je vhodné; pokud se ale objeví symbol “ú”, varná nádoba není vhodné pro použití na těto varné desce.
- Prilozte na varnou nádobu magnet: pokud je magnet varnou nádobou pritahován, je nádoba vchodná pro použití na teto varné desce.
Poznámka: Varná nádoba: dno musí byt vyrobena z materiały, které jsou magneticky vodivé.
Tvar varné nádoby: musí mít ploché dno o prüměru vice než 14 cm.
- Používejte nádobí, kterého pr ïměr je větěsí než zvolená zónica. Použitím mírné širí s nádoby se energie vyuzije s maximálné Účinností. Pokud použijete nádobí s mensím prùměrem, Účinnost nebude postačujíci. Nádoby s prùměrem dna mensím než 140 mm – varná deska nedetekuje.
Bezpečnost a udržba
Použivat bezpečnostní spínač k tomu určěné.
Pouze pro použití v budově.
Indukcni varna deska nesmi byt nikdy myta primovodou.
Nikdy nenechávejte na spotřebici prázdnou varnou nádobu bez potravin k vařeni. Kromě toho,Že je to nebezpečné, mohlo by dojít k jejimu poškození.
Neohrivejte konzery,
které nebyly predem
otevreny, predejdetetak
riziku, ze konzerva
následkem tepelné
rozpinavosti vybuchne.
Po delši dob ě provozu
žústáva varná zóna velmi
horká. Nedotýkejte se
povrchu varné desky, hroží
nebezpečí popálení.
Pravidelné kontrlujte, zda pod varnou deskou není prěkážka, ktera brání prouděné vzduchu (sklo, papir apod.).
Nenechávejte na varné
desce položené kovové
předměty, jako např. nože,
vidlicky, lžicky,Poklicky
apod.,aby nedoslo k
jejich zahrivání.
Nikdy neprovozujte
indukcni varnou desku v
blizkosti zaifeni
produkjicich zar, jako
napriklad kamna na plynn
nebo na kerosen.
Nenechávejte pod
indukcní varnou deskou
cistici prostředky nebo jiné
hořlavé materiały.
Pokud se povrch indukcni varne desky rozbije, zcela ji vypnete, abyste zabranili urazu elektrickym proudem.
Nepoužívejte varné
nádoby s drsním dnem,
ktere by mohly poskrábat
keramický povrch varné
desky.
Provádejte pravidelné
čistěni varné desky tak,
abyste predešli
nahromadění nečistot,
které by mohly mit
negativné vliv na správný
chod spotřebače.
Spotbrebič je třeba udržovat v bezpečné vzdálenosti mimo dosah děti, jeho použiván smí být dětem dovoleno pouze za dozoru tspelé osoby.
Pokud dojde k poskozeni privodni elektrické šnúry, je nutné provest její výmenu specializovanym technikem.
POZOR: tento vyrobek nesmi byt likvidovan spolecné s komunalnim opadem. Je tbreba zajistit jeho likvidaci oddelene.
Tento elektrispotbrebič byl vyroben v souladu s nařizením evropské směrnice 2002/96/EC o likvidaci elektrických a elektronických zařizení.
Jistota, ze tento vyrobek byl vyroben za respektovani predepsanych nařizení, napomáhma prevalci moznych skod naživotním prostředí a na zdraví, ke kterym by došlo pri nerespektovani tohoto nařizení.
Tento symbol značí,Že tento vyrobek nesmí být zlikvidován společné s bežnám domácím opadem, je nutné, aby jeho likvidaci zajistilo některé ze specializovanych recyklačnich center pro elektrický a elektronický material.
Pro ziskány potbrebnych informaci o nakladánis vyrobkem a o jeho likvidaci je vchodné kontaktovat mistrí sberné středisko anebo se obrátit na prodejnu, kde byl tento vyrobek zakoupen.
Čistění s udržba
Čistěné povrchu varné desky je třeba provadět podle následujících doporučěné:
| Typ nečistoty | Způsob vyčištění | Pomůcka k provedení Čištěné |
| malé zašpiněné | s použitím teplé vody; následné osušit | mycí houba |
| větěsí zašpiněné | s použitím teplé vody a speciálné drátěnky pro sklokeramické povrchу ; následné osušit | speciálné houba pro povrchy ze sklokeramíky |
| usazeniny | polít usazeninu bílym octem a poté osušit měkkou utěrkou | lepćí fólie pro povrchy ze sklokeramíky |
| rozpuštěné cukr, plasty nebo hliník | Odstranit zbytky pomoci stěrky vchodné k použití na povrchy ze sklokeramíky (pro ochráněné skla je lépe používat výrobky na bázi silikonu) | lepćí fólie pro povrchy ze sklokeramíky |
Poznámka: pred Čištením je vždy třeba odpojit spotřebič od zdroje el. proudu.
Pokud se objeví anomálie v chodu v provozu indukčni varné desky, automaticky se prěpne do chráněného modu a displepj signalizuje některy z následujících kódu:
| Porucha | Możné príčiny | Rešeni |
| F0/F1/F2 | porucha na ventilátoru | kontaktovat servisní středisko |
| F3-F8 | porucha na Čidle pro teplotu | kontaktovat servisní středisko |
| E1/E2 | anomálie v elektrickém napětí | zkontrolovat prživod elektrického proudu.Po provedení títo kontroly znovu prístroj zapnout |
| E3/E4 | anomálie teploty | zkontrolovat varnou nádobu |
| E5/E6 | nedostatečné vyzařování tepla | nechat prístroj vychladnout a poté jej znovu zapnout |
Tato tabulka obsahuje nejcastěji se vyskytujíci závady.
Nikdy neprovádejte demontáž varné desky sami, predejdete tak riziku zpúsobeni jestě větsích škod.
SERVISNÍ SLUŽBA ZÁKAZNIKÜM
Předžádostí o servisné opravu
V pripadé závady v chodu spotřebiče doporučujeme nejprve:
— zkontrolovat zda je zástrčka správnězasunuta v zásuvce elektrického proudu;
— zkontrolovat zda závada není popsána v dále uvedené tabulce závad.
V pripadé,Že se nepodarži zjistit prfcinu závady v chodu:
vypnout spotbreic a kontaktovat Technickou servisni sluzbu zákaznikum.
Dodatek
Obsah celého tohoto námodu k použití byl pečlivě zkontrolován. Přesto nemůže vyrobce zodpovídat za tiskové chyby nebo výpadky v textu.
Dále upozorůjeme, Že pripadné revize tohoto námodu k použití mohou byt provedeny bez prědchozího upozorněné.
Ilustrace vyrobku se vztahuje k pravě aktuálnímu provedeni.
