INSTRUKCJA OBSŁUGI SB401BT THOMSON

PRZED UŻYCIEM URZĄDZENIA DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ I ZACHOWAĆ JĄ DO WYKORZYSTANIA W PRZYSZŁOŚCI.

Uruchomienie	79	Rozwiązywanie problemów	84
Ostrzeżenia i instrukcje bezpieczeństwa	79	Ostrzeżenie o baterii	85
Zawartość pudełka	81	Specyfikacja techniczna urządzenia	86
Opis części	81	Specyfikacja techniczna zasilacza	86
Poznaj funkcje zdalnego sterowania	82	Ochrona środowiska	87
Złącze TV	83	Informacje dodatkowe	87
Funkcja Bluetooth	83	Deklaracja zgodności	87
Funkcja USB	84

Uruchomienie

• Wyjąć urządzenie z pudełka.
• Usunąć wszystkie materiały opakowaniowe z produktu.
• Umieścić materiały opakowaniowe w pudełku lub zutylizować je w bezpieczny sposób zgodnie z instrukcjami w zakresie recyklingu podanymi na opakowaniu urządzenia.

Ostrzeżenia i instrukcje bezpieczeństwa

Przed użyciem tego urządzenia należy przeczytać i zrozumieć wszystkie instrukcje. W przypadku uszkodzenia wynikającego z nieprzestrzegania instrukcji gwarancja nie ma zastosowania.

1. Nigdy nie zdejmować obudowy tego urządzenia.
2. Nigdy nie kłaść tego urządzenia na innym sprzęcie elektrycznym.
3. Chronić przewód zasilający przed nadepnięciem lub ściśnięciem, szczególnie przy wtyczkach, gniazdach i wyjściach urządzenia. Upewnić się, że napięcie zasilania odpowiada napięciu wskazanemu na tabliczce z tyłu urządzenia. Odłączając wtyczkę sieciową od gniazdka, należy zawsze trzymać za wtyczkę. Nigdy nie ciągnąć za przewód. Przed podłączeniem do gniazdka upewnić się, że podłączono wszelkie inne przyłącza.
4. Używać tylko dodatków i akcesoriów zalecanych przez producenta.

5. Wszelkie naprawy urządzenia należy pozostawić wykwalifikowanym najmującym się naprawami. Naprawa jest konieczna, gdy urządzenie zostało w k sposób uszkodzone, w szczególności:

6. jeśli uszkodzony jest przewód zasilający;

7. w przypadku rozlania cieczy lub włożenia przedmiotów obcych do urządzenia;
8. jeśli urządzenie zostało wystawione na deszcz lub wilgoć;
9. jeśli urządzenie nie działa prawidłowo;

10. jeśli urządzenie zostało upuszczone lub uderzone.

11. Tabliczka znamionowa znajduje się na spodzie urządzenia.

12. Nigdy nie blokować otworów wentylacyjnych.
13. Należy zapewnić wystarczająco dużo miejsca w celu wentylacji. Należy umieścić produkt na stabilnej powierzchni.

14. To urządzenie należy stosować w klimacie umiarkowanym, z dala od bezpośredniego światła słonecznego, otwartego ognia lub ciepła, grzejników, kuchenek lub wszelkich innych urządzeń (w tym wzmacniaczy), które generują ciepło. Nie montować go w pobliżu źródeł ciepła.

15. Baterie (akumulator lub włożone baterie) nie mogą być wystawiane na działanie nadmiernego ciepła, na przykładna na bezpośrednie światło słoneczne, ogień itp.

16. Przed czyszczeniem odłączyć wtyczkę od gniazdka. Nie smarować żadnej części tego urządzenia. Czyścić miękką szmatką. Nie używać materiałów ściernych ani agresywnych środków czyszczących.
17. Należy się upewnić, że zawsze jest możliwy łatwy dostęp do przewodu zasilającego, wtyczki lub zasilacza, aby w razie potrzeby móc odłączyć urządzenie od gniazdka sieciowego.
18. Nie używać tego urządzenia w pobliżu punktu wodnego. Nie może wejść ono w kontakt z kroplami ani rozpryskami. Nie używać tego urządzenia w wilgotnym lub mokrym otoczeniu.
19. Odłączyć to urządzenie podczas burzy z piorunami lub gdy nie jest używane przez dłuższy czas.
20. Z urządzenia mogą korzystać dzieci w wieku 8 lat i starsze, a także osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych albo bez doświadczenia i wiedzy, pod warunkiem, że znajdują się pod nadzorem lub otrzymały instrukcje dotyczące bezpiecznego korzystania z urządzenia i rozumieją ryzyko związane z korzystaniem z urządzenia. Dzieci nie mogą bawić się urządzeniem ani przewodem (ryzyko uduszenia). Dzieci bez nadzoru nie powinny czyścić ani konserwować urządzenia.
21. To urządzenie można zasilać wyłącznie bardzo niskim napięciem bezpiecznym odpowiadającym oznaczeniom na urządzeniu.
22. Przed utylizacją z urządzenia należy wyjąć baterię. Na czas wyjmowania baterii urządzenie należy odłączyć od zasilania.
23. Podczas używania produktu należy go trzymać w odległości co najmniej 20 cm od ciała człowieka.
24. To urządzenie przeznaczone jest do użytku w domu; nie używać na zewnątrz.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Symbol błyskawicy w trójkącie równobocznym ostrzega użytkowników o znajdujących się wewnątrz urządzenia niebezpiecznych nieizolowanych napięciach elektrycznych, które są wystarczająco silne, aby stwarzać ryzyko porażenia prądem.

Wykrzyknik w trójkącie wskazuje na obecność ważnych instrukcji dotyczących obsługi i konserwacji (naprawy) w dokumentacji dołączonej do urządzenia.

Materiał klasy II
Prąd stały
Prąd zmienny
Tylko do użytku w pomieszczeniach

Zawartość pudełka

• Soundbar
• Pilot zdalnego sterowania
• Instrukcja obsługi
  • Kabel audio ze złączem 3,5 mm na 3,5 mm
• Kabel optyczny
• Zasilacz sieciowy
  • Mocowanie ścienne
• Śruby i haki do mocowania ściennego

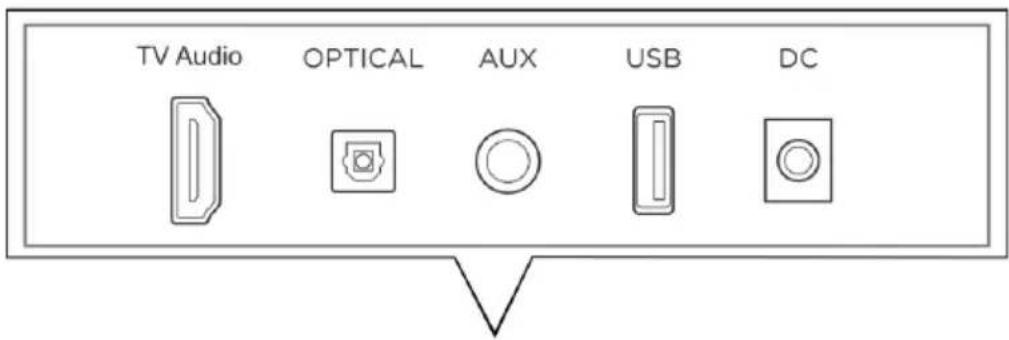

Opis części

Audio TV Wejście telewizyjne - Do podłączania złącza numerycznego TV telewizora

Optyczne Cyfrowe Audio In (optyczne) - do podłączania urządzeń zewnętrznych do wyjścia cyfrowego (optycznego).

AUX AUX (3,5 mm) - do podłączania urządzeń zewnętrznych do wyjścia (analogicznego).

USB USB - Do podłączania pamięci USB w celu odtwarzania na soundbarze ścieżek audio

DC Wejście zasilania (wejście do zasilania elektrycznego) - do podłączania do zasilacza sieciowego

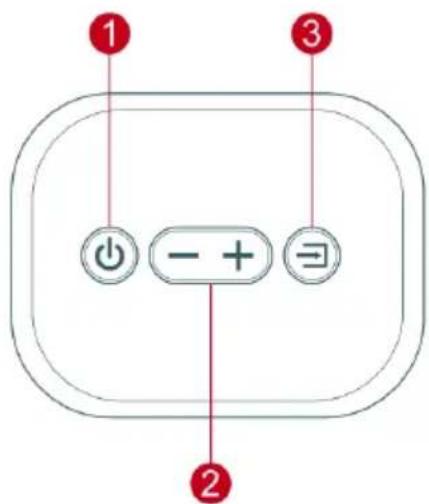

1 3 2

1. Przycisk zasilania do włączania i wyłączania.
2. Nacisnąć, aby przejść do poprzedniej/kolejnej ścieżki; długie naciśnięcie zmniejszy/zwiększy głośność.
3. Wybór trybu wejścia audio (Bluetooth -> optyczne -> Audio TV -> AUX -> USB) ;

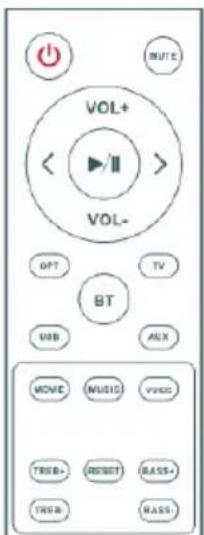

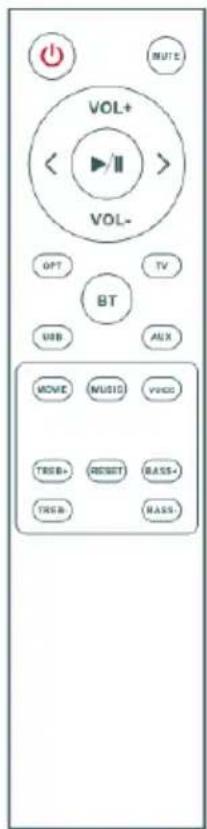

Poznaj funkcje zdalnego sterowania

VOL+ VOL- OPT TV BT USB ALX MOVE MUSIC VOICE TREB+ RESET BASS+ TREB- BASS-

	Przycisk zasilania		Włączanie/wyłączanie dźwięku
	Zwiększaniegłośności		Zmniejszaniegłośności
	Poprzedni utwór		Następny utwór
	Odtwarzanie/pauza		Tryb optyczny
	Tryb Audio TV		Tryb Bluetooth
	Tryb USB		Tryb pomocniczy
	Tryb wideo		Tryb odtwarzaniamuzyki
	Tryb głosowy		Zwiększanie lubzmniejszanie tonów wysokich
	Zwiększanie lubzmniejszanie tonów niskich		Przywracanieustawień fabrycznych

VOL+ VOL- OPT TV BT USB AUX MOVE MUSIC vvox TRIB+ RESET BASS+ TRIB- RASS

Złącze TV

Wejście AUX

1. Nacisnąć przycisk trybu lub przycisk na pilocie, aby wybrać wejście AUX. Wskaźnik zmieni kolor na żółty.
2. Za pomocą odpowiedniego kabla AUX należy podłączyć źródło dźwięku do sounbaru.
3. Odtwarzać muzykę na podłączonym urządzeniu. Głośność można regulować bezpośrednio na tym urządzeniu lub przyciskami głośności na pilocie zdalnego sterowania.

Wejście audio TV

1. Podłączyć kabel szerokopasmowy TV do sounbaru oraz do gniazda audio telewizora.
2. Wybrać zieloną diodę LED, naciskając przycisk TV na pilocie lub przycisk trybu.
3. Ustawić wyjście audio telewizora na „PCM”. (więcej informacji będzie dostępnych na stronie PCM)

Wejście optyczne

1. Nacisnąć przycisk trybu, aby wybrać wejście optyczne. Wskaźnik zmieni kolor na biały.
2. Za pomocą odpowiedniego kabla optycznego należy podłączyć źródło dźwięku do sounbaru.
3. Odtwarzać muzykę na podłączonym urządzeniu. Głośność można regulować bezpośrednio na tym urządzeniu lub przyciskami głośności na pilocie zdalnego sterowania.

Ustawienia „PCM” na telewizorze

Jeśli telewizor lub soundbar nie wydaje dźwięku, gdy wszystkie kable są prawidłowo podłączone, a wskaźnik LED pokazuje właściwy kolor (połączenie optyczne lub audio telewizora), dostosować ustawienia telewizora w następujący sposób:

1. Nacisnąć opcję menu na pilocie telewizora.
2. Wybrać opcję „Parametry audio”.
3. Wybrać opcję „Zaawansowane funkcje audio” — niektóre telewizory nie mają zaawansowanych funkcji audio i mogą wyświetlać inne funkcje audio.
4. Wybrać „Tryb wyjścia audio” lub „Cyfrowe wyjścia audio”.
5. Wybrać „PCM” jako tryb wyjścia audio.
6. Nacisnąć OK, aby zapisać parametry.

Parametry cyfrowego wyjścia audio mogą się różnić zależnie od marki telewizora, a więc należy im się przyjrzeć.

Funkcja Bluetooth

1. Włączyć soundbar i przełączyć go w tryb Bluetooth, naciskając przycisk trybu BT na pilocie. Wskaźnik zaświeci się na niebiesko.
2. Za pomocą funkcji ustawień na urządzeniu (telefonie komórkowym, tablecie itp.) wyszukać znajdujące się w pobliżu urządzenia Bluetooth. Znaleźć na liście „SB402BT”.

3. Sparować urządzenie z „SB402BT”.

4. Odtwarzać ścieżki dźwiękowe na podłączonym urządzeniu i wyregulować głośność zgodnie z preferencjami.

5. Kliknąć szybko dwa razy, aby przerwać połączenie Bluetooth.

Funkcja USB

1. Podłączyć klucz USB do portu USB A z tyłu urządzenia.
2. Nacisnąć przycisk USB na pilocie lub przycisk trybu (3) na urządzeniu. Wskaźnik zaświeci się na fioletowo.
3. Maksymalna pamięć nośnika USB do odtwarzania plików MP3 nie może przekraczać 32 GB.

Rozwiązywanie problemów

Problem Rozwiązanie
Brak dźwięku	Sprawdzić, czy wskaźnik zasilania ŚWIECI SIĘ.
	Zwiększyć głośność za pomocą przycisków głośności.
	Upewnić się, że kable audio są dobrze podłączone i że wejście jest dobrze dostrojone do soundbaru.
	Sprawdzić, czy źródło audio nadaje sygnał wyjściowy.
Nie można połączyć się z Bluetooth	Upewnić się, że soundbar jest ustawiony na wejście Bluetooth; jeśli ustawiony jest inny tryb wejścia audio, parowanie i połączenie z Bluetooth nie będzie możliwe.
	Odłączyć urządzenie Bluetooth, trzymając wciśnięty przycisk głośności w trybie Bluetooth, a następnie spróbować ponownie.
Soundbar SB402BT się nie włącza.	Odległość dla skutecznej transmisji Bluetooth wynosi 10 metrów i nie należy przekraczać tej odległości.
	Spróbować podłączyć inne urządzenie Bluetooth.
	Sprawdzić, czy urządzenie jest dobrze podłączone do sektora oraz czy przełącznik sektora jest włączony.

Ten produkt zawiera baterię lub baterie.

- Używać baterii prawidłowo, aby uniknąć obrażeń ciała lub pożaru spowodowanego wyciekiem, przegrzaniem, wybuchem, rozją lub innymi uszkodzeniami.

- Nowe i zużyte baterie należy przechowywać w miejscu niedostępnym dla dzieci i innych narażonych osób. Jeśli komora (komory) baterii nie jest prawidłowo zamknięta, przestań korzystać z produktu.

- Jeśli płyn z baterii alkalicznej wejdzie w kontakt ze skórą i/lub oczami, natychmiast przemyć je czystą wodą i skonsultować się z lekarzem.

- Jeśli płyn z baterii alkalicznej wejdzie w kontakt ze skórą i/lub oczami, natychmiast przemyć je czystą wodą i skonsultować się z lekarzem.

- Nie połykać baterii (baterii). Połknięcie baterii może spowodować poważne oparzenia wewnętrzne w ciągu zaledwie 2 godzin i doprowadzić do śmierci. W razie połknięcia baterii natychmiast skontaktować się z centrum kontroli zatruć oraz z lekarzem.

- Używać baterii AA Ni-MH, alkalicznych lub litowych.

- Nie ładować tych baterii. Ładowanie baterii jednorazowych powoduje emisję gazów i/lub ciepła, które mogą powodować wybuchy i/lub pożary.

- Nie używać jednocześnie różnych typów baterii ani nowych i starych baterii.

- Włożyć baterie zgodnie z polaryzacją (+ i -).

- Nie należy zwierać tych biegunów baterii.

- Szybko wyjąć rozładowane baterie. Istnieje ryzyko wybuchu baterii w przypadku nieprawidłowej wymiany lub jeśli urządzenie nie jest używane przez długi czas.

- Wymienić baterię na ten sam lub równoważny model.

- Baterie (lub pakiet baterii lub bateria) nie powinny być wystawiane na działanie nadmiernego ciepła, takiego jak światło słoneczne, ogień itp.

- Nie podgrzewać baterii ani nie wrzucać ich do ognia lub wody.

- Nie wyjmować baterii metalową pęsetą ani nie używać żadnych metalowych przedmiotów, takich jak końcówka pióra lub szczypce. Unikać deformacji, zgniatania i przebijania baterii.

- Nie demontować tych baterii.

- Zakryj KOńce baterii taśma, aby zapobiec wybuchowi i spaleniu po utylizacji.

- Podczas utylizacji baterii wykazać dbałość o środowisko

- Nie wyrzucać baterii wraz ze zwykłymi odpadami domowymi.

- Podczas utylizacji baterii należy przestrzegać lokalnych przepisów dotyczących utylizacji.

OSTRZEŻENIE DOTYCZĄCE BATERII

TRZYMAĆ POZA ZASIEGIEM DZIECI

Połknięcie może doprowadzić do oparzeń chemicznych, perforację tkanek miękkich i śmierć. Poważne oparzenia mogą wystąpić w ciągu 2 godzin od połknięcia. Natychmiast poszukać pomocy medycznej.

Typ Specyfikacja	Typ Specyfikacja
Głośnik szerokopasmowy	3”(12,5 W)*4 Częstotliwość bezprzewodowa	2 402–2 480 MHz
Moc szczytowa 60	W EIRP -2.85dBm
Moc RMS 50 W Wersja Bluetooth 5,0
Stosunek sygnału do szumu (SNR)	≥80 dB Zniekształcen e <1%
Zużycie energii 60	W Zasięg transmisji 10 m
Zasilanie DC24V,1	5 A Częstotliwość głośnika 45 Hz - 20K Hz
Impedancja głośnika	6Ω Wejście Bluetooth, AUX,		Audio TV, optyczne, USB
Wyjście	AUX out, Sub out	Wymiary	858 x 87 x 112,5 mm
Nazwa podczas łączenia z Bluetooth	SB402BT

Specyfikacja techniczna zasilacza

• FIT-POWER
  • Zasilacz: TP04-240150E ;
  • AC 100-240 V 50/60 Hz 1,2 A maks.;
  • 24 V 1,5 A, 36 W
• Sprawność średnia w trybie aktywnym: _89,03 %
• Sprawność przy niskim obciążeniu (10%): _85,27_%
• Pobór mocy bez obciążenia: _0,09____W
• Baterie (lub pakiet baterii lub bateria) nie powinny być wystawiane na działanie nadmiernego ciepła

Uwaga: maksymalny zasięg połączenia wynosi około 10 metrów. Aby uniknąć zakłóceń, głośnik Bluetooth należy umieścić jak najbliżej urządzenia.

W środowisku, w którym występują wyładowania elektrostatyczne, urządzenie może się wyłączyć. Użytkownik musi wówczas naładować baterię i ponownie uruchomić urządzenie.

Ten produkt został zaprojektowany i wyprodukowany z wysokiej jakości materiałów i komponentów, które można poddać recyklingowi i ponownie wykorzystać.

Należy zwrócić uwagę na środowiskowe aspekty utylizacji baterii.

Gdy na produkcie widoczny jest symbol przekreślonego kosza na śmieci, oznacza to, że produkt podlega Dyrektywie Europejskiej 2002/96/CE. Z pytaniami należy zwrócić się do lokalnego systemu selektywnej zbiórki produktów elektrycznych i elektronicznych. Należy postępować zgodnie z lokalnymi przepisami i nie wyrzucać starych urządzeń wraz z odpadami domowymi. Zapewniając utylizację tego produktu, użytkownik pomaga również zapobiegać potencjalnie negatywnym skutkom dla środowiska i zdrowia ludzkiego.

Informacje dodatkowe

• W celu zaoszczędzenia energii, gdy urządzenie nie emituje żadnego dźwięku przez pewien czas, to automatycznie przechodzi w tryb czuwania. Można je ponownie włączyć przełącznikiem zasilania.
• W przypadku połączenia przychodzącego, gdy system SB402BT jest podłączony do telefonu komórkowego w celu odtwarzania muzyki, muzyka zostanie natychmiast wstrzymana po odebraniu połączenia, a odtwarzanie zostanie wznowione po zakończeniu połączenia (w zależności od typu telefonu komórkowego odtwarzanie może czasami zostać wstrzymane po zakończeniu połączenia).
• Słowo Bluetooth ^ , znak i logo są zastrzeżonymi znakami towarowymi należącymi do Bluetooth SIG, Inc., a każde użycie tych znaków przez BigBen Interactive jest objęte licencją. Wszystkie inne marki i nazwy handlowe są własnością ich odpowiednich właścicieli.
• THOMSON jest znakiem towarowym Talisman Brands, Inc. używanym w ramach licencji przez Bigben Interactive.
• Produkt został wyprodukowany i sprzedany na odpowiedzialność Bigben Interactive.
• THOMSON i logo THOMSON są znakami towarowymi używanymi w ramach licencji przez Bigben Interactive – aby uzyskać więcej informacji: www.thomson-brand.com.
• Wszystkie inne produkty, usługi, nazwy firm, znaki towarowe, nazwy handlowe, nazwy produktów i logo wymienione w niniejszym dokumencie są własnością ich odpowiednich właścicieli.

Deklaracja zgodności

- Niniejszym Bigben Interactive oświadcza, że sprzęt radiowy typu SB402BT jest zgodny z Dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.bigben.fr/support

Gwarancja

Ten produkt je objęty gwarancją rmy Bigben przez 2 lata od daty zakupu, z wyjątkiem krajów Europejskiego Obszaru Gospodarczego oferujących dłuższy okres gwarancji. Zalecamy zachowanie paragonu kasowego na wypadek ewentualnej reklamacji. Gwarancja obejmuje awarie spowodowane wadami materiałowymi, brakiem elementu lub wadą fabryczną. W takim przypadku należy skontaktować się z działem wsparcia technicznego naszej rmy. W przypadku jakichkolwiek problemów dotyczących wadliwego produktu należy udać się do miejsca jego zakupu z paragonem kasowym. Gwarancja nie obejmuje problemów związanych z niewłaściwym użytkowaniem.

Wyprodukowano w Chinach

Wyprodukowano przez BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Francja

www.bigben.eu
