INSTRUKCJA OBSŁUGI RCPHW 550 Royal Catering

Aby zapewnić długotrwałą i bezawaryjną pracę urządzeń firmy Royal Catering z włącznika głównego należy korzystać tylko w sytuacji, gdy pokrętło regulacji temperatury ustawione jest w pozycji 0. Używanie włącznika głównego w sytuacji, gdy pokrętło regulacji temperatury wskazuje wartość różną od 0 może skrócić żywotność włącznika.

POZOR!

Opisparametru	Wartośćparametru
Nazwa produktu	PODGRZEWACZ DO PARÓWEK
Model	RCPHW 650	RCPHW 550	RCPHW 450
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50	230/50	230/50
Moc znamionowa [W]	550	500	450
Zakres temperatury [°C]	37-100	37-100	37-100
Wymiary zbiornika [mm]	∅ 200 x 240	∅ 200 x 240	∅ 200 x 240
Wymiary kosza [mm]	∅170 x 200	∅170 x 200	∅170 x 200
Pojemność zbiornika na wodę [l]	0,7 0,7 0,7
Liczba szpikulców na bułki [szt.]	4 2 0
Klasa ochrony IP	IPX3	IPX3	IPX3
Wymiary [Szerokość x głębokość x wysokość; mm]	520x300x420	400x300x420	320x300x400
Ciężar [kg]	7,7	6,4	5,5

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Zacisk połączenia wyrównawczego

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do PODGRZEWACZ DO PARÓWEK.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem na zewnątrz, należy użyć przedłużacza przeznaczonego do użytku na zewnątrz. Użycie przedłużacza przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
h) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

e) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
h) Urządzenie używać w dobrze wentylowanej przestrzeni.
i) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
j) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
k) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
I) Urządzenie trzymać z dala od dzieci i zwierząt.
m) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolność obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy z urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
e) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

b) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy wyciągnąć wtyczkę z gniazda. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.

c) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

d) Urządzenie należy chronić przed dziećmi.

e) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.

f) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.

g) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

h) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.

i) Nie należy pozostawiać włączonego urządzenia bez nadzoru.

j) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

k) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

I) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.

m) Trzymać urządzenia z dala od źródeł ognia i ciepła.

n) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!

o) UWAGA! Podczas pracy niektóre elementy urządzenia nagrzewają się do wysokich temperatur – istnieje ryzyko poparzenia! Nie należy dotykać tych elementów gołymi rękoma!

p) Nigdy nie należy używać urządzenia bez wody w zbiorniku.

dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest wyłącznie do podgrzewania kiełbasek i bułek na hot dogi. Podgrzewacza do hot dogów nie należy stosować do:

• podgrzewania innych produktów spożywczych;
• podgrzewania cieczy zawierających cukier, słodzik, kwasy, alkalia lub alkohol;
• odgrzewania i rozgrzewania zapalnych, szkodliwych dla zdrowia, łatwo ulatniających się lub tym podobnych cieczy i/lub materiałów.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

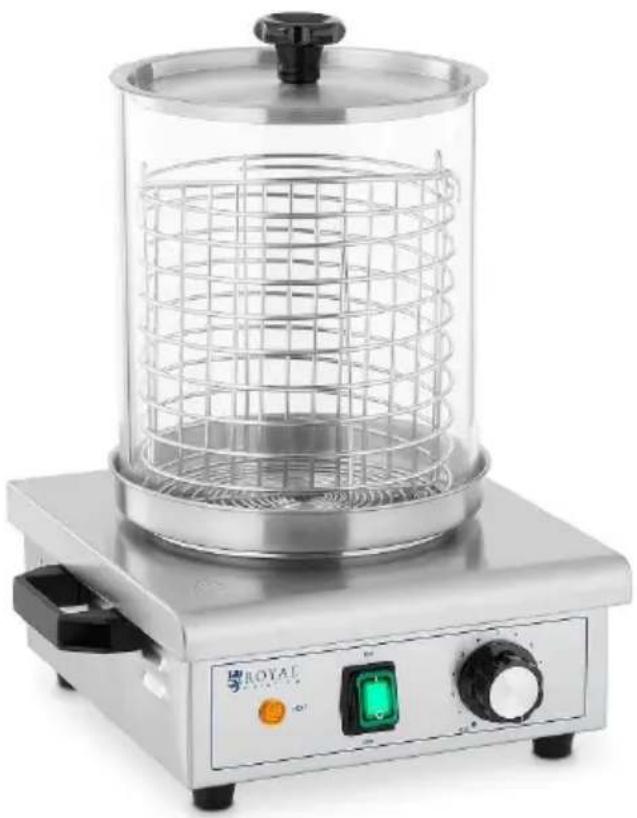

3.1. Opis urządzenia

RCPHW 450

1 - Pokrywa
2 - Szklany cylinder
3 - Koszyk na kiełbaski
4 - Zbiornik na wodę
5 - Pokrętło regulacji temperatury
6 - Główny włącznik ON/OFF
7 - Lampka kontrolna grzania
8 - Włącznik ON/OFF grzania szpikulców na bułki (niedostępne w modelu RCPHW 450)
9 - Uchwyt
10 - Szpikulce na bułki (niedostępne w modelu RCPHW 450)
11 - Przycisk RESET
12 - Zacisk połączenia wyrównawczego
13 - Kabel zasilający

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie.

ZACISK POŁĄCZENIA WYRÓWNAWCZEGO

Z tyłu urządzenia znajduje się zacisk połączenia wyrównawczego [12], który należy prawidłowo podłączyć do systemu połączeń wyrównawczych przed przystąpieniem do używania urządzenia. Tą operację powinien wykonać wykwalifikowany elektryk.

3.3. Praca z urządzeniem

1) Podłączyć urządzenie do zasilania.
2) Zbiornik na wodę (4) należy napełnić wodą do ok. 34 jego wysokości.
3) Uruchomić urządzenie ustawiając włącznik główny (6) w pozycję „ON”.
4) Wybrać pożadaną temperaturę przekręcając pokrętło (5). Element grzewczy zacznie ogrzewać szklany cylinder.
5) Włącznik grzania szpikulców na bułki (8) ustawić w pozycję „ON”. Szpikulce na bułki (10) zaczną się nagrzewać.
6) Przed użyciem należy odpowiednio rozgrzać szpikulce na bułki. Gdy tylko zostanie osiągnięta pożądana temperatura zgaśnie pomarańczowa dioda (7), a element grzewczy przestanie grzać.
7) Gdy tylko temperatura urządzenia ponownie spadnie, urządzenie automatycznie zacznie ponownie grzać.
8) Po zakończeniu pracy z urządzeniem:

a) obrócić pokrętło termostatu (5) do pozycji „OFF”,
b) wyłączyć grzanie szpikulców za pomocą przycisku (8),
c) wyłączyć urządzenie za pomocą przycisku (6).

UWAGA: Zaleca się, aby przed wyłączeniem urządzenia za pomocą głównego włącznika (6) pozostałe elementy sterujące ustawić w pozycji „OFF”, zgodnie z kolejnością przedstawioną w instrukcji obsługi.

9) Odłączyć urządzenie od zasilania, gdy nie jest ono używane.

WSKAZÓWKI UŻYTKOWANIA

• W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie normalne. Należy zadbać jedynie o odpowiednią wentylację.
• Regularnie kontrolować poziom wody w zbiorniku (4). Nigdy nie należy używać urządzenia bez wody w zbiorniku!
• Bułki umieszczać na szpikulcach dopiero wtedy, gdy szpikulce są dobrze rozgrzane.

RESET

W przypadku, jeżeli dojdzie do przegrzania, urządzenie wyłączyć się automatycznie. W takim wypadku należy wyłączyć urządzenie i odczekać aż ostygnie, a następnie nacisnąć przycisk RESET [11], aby umożliwiać ponowne włączenie urządzenia.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
b) Po ochłodzeniu się urządzenia należy wyciągnąć zbiornik na wodę, opróżnić go i wyczyścić. Czynność tę powinno wykonywać się po każdym użyciu, aby przez cały czas utrzymywać urządzenie w nienagannym pod względem higienicznym stanie.
a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
b) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
f) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
g) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
i) Do czyszczenia należy używać miękkiej ściereczki.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Działanie
Regulator temperatury jest załączony, nie świeci się pomarańczowa lampka kontrolna oznaczająca podłączenie do sieci, urządzenie nie grzeje.	Element zasilania jest uszkodzony.	Należy skontaktować się z serwisem klienta.
Regulator temperatury jest załączony, nie świeci się pomarańczowa lampka kontrolna oznaczająca podłączenie do sieci, ale urządzenie grzeje	Lampka kontrolna jest uszkodzona.
Regulator temperatury jest załączony, świeci się pomarańczowa lampka kontrolna oznaczająca podłączenie do sieci, ale urządzenie nie grzeje.	Element grzejny jest uszkodzony.
