INSTRUKCJA OBSŁUGI TCA 5400 BOSCH

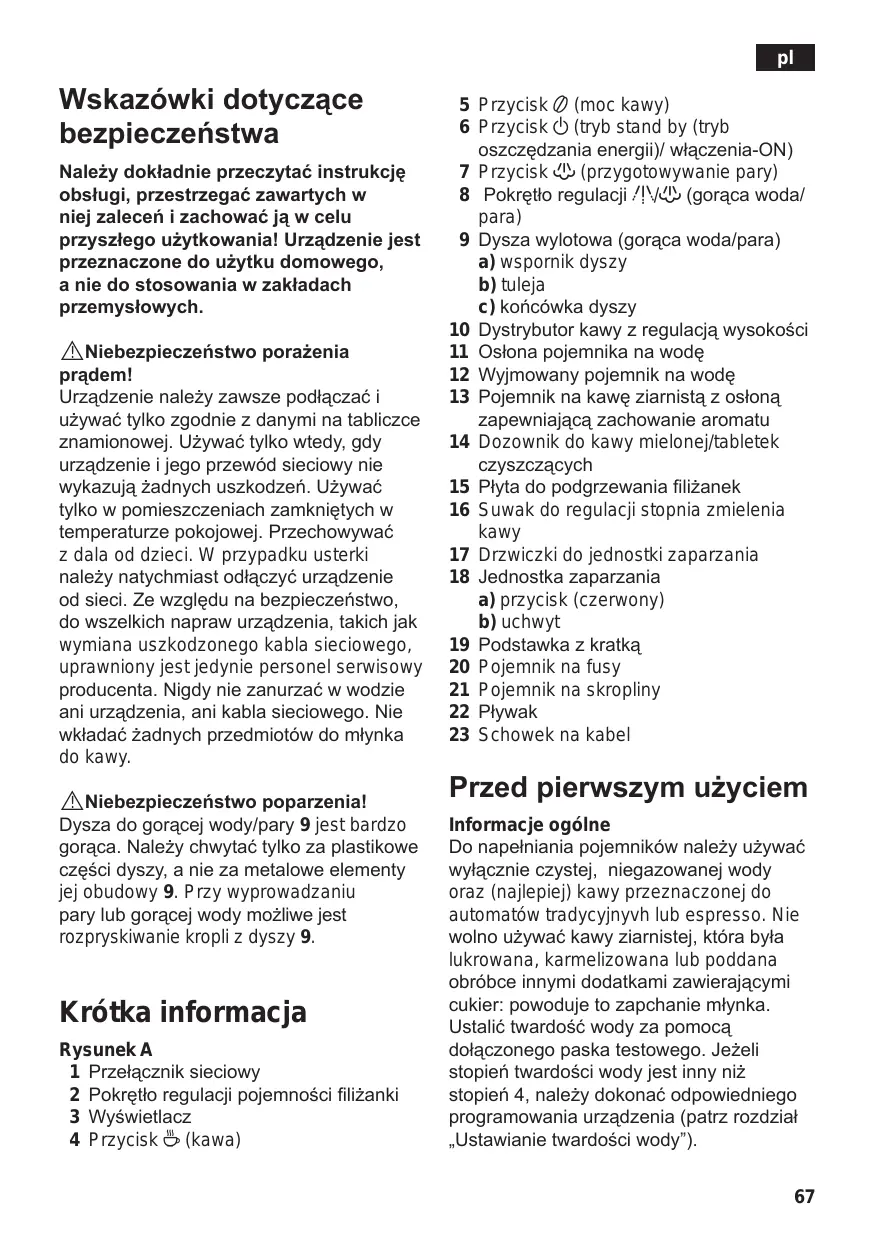

Wskazówki dotyczące bezpieczeństwa Należy dokładnie przeczytać instrukcję obsługi, przestrzegać zawartych w niej zaleceń i zachować ją w celu przyszłego użytkowania! Urządzenie jest przeznaczone do użytku domowego, a nie do stosowania w zakładach przemysłowych. ! Niebezpieczeństwo porażenia 

prądem! Urządzenie należy zawsze podłączać i używać tylko zgodnie z danymi na tabliczce znamionowej. Używać tylko wtedy, gdy urządzenie i jego przewód sieciowy nie wykazują żadnych uszkodzeń. Używać tylko w pomieszczeniach zamkniętych w temperaturze pokojowej. Przechowywać z dala od dzieci. W przypadku usterki należy natychmiast odłączyć urządzenie od sieci. Ze względu na bezpieczeństwo, do wszelkich napraw urządzenia, takich jak wymiana uszkodzonego kabla sieciowego, uprawniony jest jedynie personel serwisowy producenta. Nigdy nie zanurzać w wodzie ani urządzenia, ani kabla sieciowego. Nie wkładać żadnych przedmiotów do młynka do kawy. ! Niebezpieczeństwo poparzenia! 

Dysza do gorącej wody/pary 9 jest bardzo gorąca. Należy chwytać tylko za plastikowe części dyszy, a nie za metalowe elementy jej obudowy 9. Przy wyprowadzaniu pary lub gorącej wody możliwe jest rozpryskiwanie kropli z dyszy 9.

Krótka informacja Rysunek A 1 Przełącznik sieciowy 2 Pokrętło regulacji pojemności filiżanki 3 Wyświetlacz 4 Przycisk 4 (kawa)

5 Przycisk 5 (moc kawy) 6 Przycisk a (tryb stand by (tryb oszczędzania energii)/ włączenia-ON) 7 Przycisk h (przygotowywanie pary) 8 Pokrętło regulacji g/h (gorąca woda/ para) 9 Dysza wylotowa (gorąca woda/para) a) wspornik dyszy b) tuleja c) końcówka dyszy 10 Dystrybutor kawy z regulacją wysokości 11 Osłona pojemnika na wodę 12 Wyjmowany pojemnik na wodę 13 Pojemnik na kawę ziarnistą z osłoną zapewniającą zachowanie aromatu 14 Dozownik do kawy mielonej/tabletek czyszczących 15 Płyta do podgrzewania filiżanek 16 Suwak do regulacji stopnia zmielenia kawy 17 Drzwiczki do jednostki zaparzania 18 Jednostka zaparzania a) przycisk (czerwony) b) uchwyt 19 Podstawka z kratką 20 Pojemnik na fusy 21 Pojemnik na skropliny 22 Pływak 23 Schowek na kabel

Przed pierwszym użyciem Informacje ogólne Do napełniania pojemników należy używać wyłącznie czystej, niegazowanej wody oraz (najlepiej) kawy przeznaczonej do automatów tradycyjnyvh lub espresso. Nie wolno używać kawy ziarnistej, która była lukrowana, karmelizowana lub poddana obróbce innymi dodatkami zawierającymi cukier: powoduje to zapchanie młynka. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż stopień 4, należy dokonać odpowiedniego programowania urządzenia (patrz rozdział „Ustawianie twardości wody”). 67

pl Pierwsze włączenie ● Wyciągnij kabel sieciowy na odpowiednią długość ze schowka na kabel i podłącz go do sieci. ● Wyjmij pojemnik na wodę 12, przepłucz go i napełnij świeżą zimną wodą. Uważaj na oznaczenie „max“. ● Wyrównaj położenie pojemnika na wodę 12 i przyciśnij w dół aż do ogranicznika. ● Napełnij pojemnik na kawę ziarnistą ziarnkami kawy. ● Ustaw wyłącznik sieciowy 1 w pozycji I. Przycisk a trybu oszczędzania energii (stand by) świeci słabym kolorem czerwonym. ● Sprawdź, czy pokrętło regulacji 8 znajduje się w pozycji „O“. ● Naciśnij przycisk a. Na wyświetlaczu miga symbol 8. Przy pierwszym włączeniu należy napełnić wodą wewnętrzny system obiegu urządzenia. ● Ustaw filiżankę pod dyszą 9. ● Ustaw gałkę regulacyjną 8 w pozycji g/h, do filiżanki wylewa się niewielka ilość wody. Ustaw gałkę regulacyjną 8 znowu w pozycji O. ● Przycisk a miga, urządzenie wykonuje płukanie i nagrzewa się. Urządzenie jest gotowe do pracy wówczas, gdy na wyświetlaczu pojawią się wszystkie cztery przyciski 4, 5, a, h oraz wskaźnik mocy kawy (wskaźnik obecności ziarnek kawy).

i Ustawienia fabryczne urządzenia

zaprogramowane są dla zapewnienia optymalnego trybu pracy.

Wskazówka: Przy pierwszym włączeniu urządzenia lub przy ponownym włączeniu po dłuższej przerwie w pracy, pierwsza filiżanka kawy nie posiada jeszcze pełnego aromatu i nie należy jej wypijać.

Elementy obsługi 1 Włącznik sieciowy Przełącznik sieciowy 1 na tylnej stronie urządzenia służy do włączania lub wyłączania zasilania prądem. Po włączeniu urządzenia przełącznikiem sieciowym przycisk a świeci słabym kolorem czerwonym. Urządzenie znajduje się w trybie oszczędzania energii (stand by). Uwaga Nie używać wyłącznika sieciowego przy pracującym urządzeniu. Wyłączanie urządzenia jest dopuszczalne tylko w trybie stand by. 2 Pokrętło regulacji pojemności filiżanki Pokrętło regulacji pojemności filiżanki umożliwia bezstopniowe ustawianie pojemności – od małej filiżanki E aż do wielkiej filiżanki F. 3 Wyświetlacz Na wyświetlaczu są pokazywane ustawienia i komunikaty urządzenia w formie odpowiednich symboli.

skaźnik zaparzania kawy W dla 2 filiżanek

słona dozownika do O mielonej kawy 14 jest otwarta

awa mielona/tryb K czyszczenia

5 świeci 55 świeci 555 świeci 555 miga

łagodna kawa normalna kawa mocna kawa Pojemnik na kawę ziarnistą jest pusty

erwis: konieczność S odkamienienia/czyszczenia urządzenia Serwis: program serwisowy w toku

9 świeci +8 miga 8 miga 8 świeci D świeci D miga

Napełnić pojemnik na wodę 12, ustawić filiżankę pod dyszą 9 i przekręcić pokrętło 8 na pozycję g/h. Ustawić pokrętło 8 w pozycji

Ustawić pokrętło 8 w pozycji O. Opróżnić pojemniki Brak pojemników

4 Przycisk 4 (kawa) Służy do parzenia kawy: Jeżeli przycisk został naciśnięty 1 raz w celu nalewania jednej filiżanki, następuje mielenie kawy, zaparzenie i nalewanie do filiżanki. Podczas nalewania kawy przycisk 4 miga. 2-krotne naciśnięcie przycisku w przeciągu 3 sek. spowoduje przygotowanie dwóch filiżanek. Następuje mielenie kawy, za­pa­ rzenie i nalewanie do filiżanek, przy czym proces mielenia i zaparzenia jest wykony­ wany dwukrotnie. Podczas nalewania kawy przycisk 4 miga, a na wyświetlaczu świeci się symbol 6 (dwie filiżanki).

i Powtórne naciśnięcie przycisku nalewania kawy 4 powoduje przerwanie procesu nalewania kawy. 5 Przycisk regulacji mocy kawy 5 Przycisk 5 umożliwia ustawienie mocy kawy na 5 łagodna 55 normalna 555 mocna Ustawienie jest pokazywane na wyświetlaczu. 6 Przycisk trybu oszczędzania energii (stand by) a Przycisk a służy do włączanie urządzenia lub do przełączania na tryb stand by. Przy naciśnięciu przycisku, urządzenie nagrzewa się a przycisk a miga podczas nagrzewania i wykonywanego następnie przepłukiwania.

Urządzenie jest gotowe do pracy wówczas, gdy przyciski 4, 5, a, h świecą się, a na wyświetlaczu pokazywane są, w zależności od ustawienia, jeden, dwa lub trzy symbole ziarnek kawy. Urządzenie nie wykonuje przepłukiwania w następujących przypadkach: – urządzenie jest jeszcze ciepłe w momencie włączenia, – przed przełączeniem na tryb stand by nie była nalewana kawa, – na krótko przed wyłączeniem urządzenia para została przygotowana. 7 Przycisk przygotowywania pary h Po naciśnięciu przycisku h w urządzeniu zostaje wytworzona para, która jest niezbędna do spieniania lub nagrzewania. 8 Pokrętło ustawienia gorącej wody/pary Gorąca woda lub para zostają przygoto­ wane po ustawieniu pokrętła w pozycji gorącej wody g lub pary h. Ponadto w celu wytworzenia pary należy uprzednio nacisnąć przycisk pary h (patrz rozdział „Para do spieniania mleka”)

Ustawienia i wskaźniki na wyświetlaczu Ustawianie twardości wody Poprawne ustawienie twardości wody jest bardzo ważne, ponieważ od niego zależy sygnalizowanie konieczności odwapnienia w odpowiednim czasie. Wstępnie ustawiony jest stopień twardości wody 4. Do ustalenia twardości wody należy użyć dołączonego paska testowego lub uzyskać informację w lokalnym przedsiębiorstwie zaopatrzenia w wodę. Stopień Stopień twardości wody Niem. (°dH) Franc. (°fH) 1 1-7 1-13 2 8-15 14-27 3 16-23 28-42 4 24-30 43-54 69

pl ● Ustal twardość wody za pomocą dołączonego paska testowego. Na przykład: = stopień 2 ● Przełącz urządzenie na tryb stand by. ● Przytrzymaj przycisk pary h co najmniej przez 3 sek. Liczba pokazywanych przy tym na wyświetlaczu symboli 4, 5, a, h odpowiada ustawionemu stopniowi twardości wody. ● Naciśnij przycisk pary h kilkakrotnie, aż na wyświetlaczu pojawi się liczba symboli, która odpowiada wymaganej twardości wody. ● Naciśnij przycisk a jednokrotnie. Po krótkim wyświetleniu ustawienia wybrana twardość wody zostanie zapisana w pamięci urządzenia. W przypadku użytkowania filtra do wody (akcesoria specjalne) należy ustawić stopień twardości wody 1. Wskazówka: Jeżeli w przeciągu 90 sekund nie został naciśnięty żaden przycisk, urządzenie zostaje przełączone na tryb stand by bez zapisu nowego ustawienia. Zapisany uprzednio stopień twardości wody pozostaje niezmieniony. Przy pierwszym użyciu filtru lub po jego zamianie należy przepłukać urządzenie. ● Napełnij pojemnik na wodę wodą aż do oznaczenia “0,5 l”. ● Ustaw pod dyszą 9 wystarczająco duży zbiornik (około 0,5 l). ● Ustaw gałkę regulacyjną 8 w pozycji g/h . ● Gdy z dyszy 9 nie będzie już wylewała się żadna woda, ustaw gałkę regulacyjną znowu w pozycji “O”. ● Napełnij pojemnik na wodę i system rurowy (patrz “Pierwsze włączenie”). Ustawianie stopnia zmielenia Wymagany stopień zmielenia kawy jest ustawiany za pomocą suwaka 16. 70

Uwaga Stopień zmielenia może być regulowany tylko przy pracującym młynku do kawy! W przeciwnym razie, możliwe jest uszkodzenie urządzenia. ● Naciśnij przycisk 4. ● Przy pracującym młynku do kawy ustaw suwak regulacyjny 16 do wymaganej pozycji: im mniejsza jest kropka, tym drobniej zostaje zmielona kawa. i Nowe ustawienie zauważalne jest dopiero przy parzeniu drugiej lub trzeciej filiżanki. Porada: W przypadku kawy ciemnego prażenia należy ustawiać grubsze mielenie, a w przypadku ziarnek jaśniejszego prażenia – drobniejsze mielenie kawy. Pływak Znajdujący się w pojemniku 21 pływak 22 sygnalizuje moment, w którym należy opróżnić pojemnik. ● Jeżeli pływak 22 jest dobrze widoczny, należy opróżnić pojemnik 21.

Przygotowywanie kawy Urządzenie mieli świeżą kawę dla każdego nowego zaparzenia. Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso. Kawa musi być przechowywana w zimnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest również mielenie zamrożonych ziarnek. Ważna informacja: Konieczne jest codzienne napełnianie pojemnika na wodę świeżą wodą. Pojemnik musi zawsze zawierać ilość wody niezbędną do pracy urządzenia – praca urządzenia bez wody jest niedopuszczalna. Porada: należy podgrzewać filiżanki, przede wszystkim małe o grubych ściankach do kawy espresso, na podstawce 15 lub przepłukiwać je gorącą wodą.

Przygotowywanie kawy z ziarnek Urządzenie musi być gotowe do pracy. ● Ustaw wymaganą pojemność filiżanki pokrętłem 2. ● Wybierz przyciskiem 5 wymaganą moc kawy. ● Ustaw filiżankę (filiżanki) pod dystrybutorem kawy 10. ● Naciśnij przycisk 4 w zależności od liczby filiżanek: jeden raz (1 filiżanka) lub dwukrotnie w przeciągu trzech sekund (2 filiżanki). Kawa zostaje zaparzona i nalana do filiżanki (filiżanek). Uwaga W przypadku wyboru dwóch filiżanek mielenie i zaparzenie kawy wykonywane jest dwukrotnie. ● Nalewanie kawy zostaje zakończone automatycznie po osiągnięciu ustawionej pojemności.

i Powtórne naciśnięcie przycisku 4 powoduje przerwanie procesu nalewania kawy. Do przygotowania 2 filiżanek kawy urządzenie wyposażono w dwa wyloty (filiżanki muszą być ustawiane obok siebie).

Przygotowywanie kawy z mieszanki espresso/ mielonej kawy Urządzenie musi być gotowe do pracy. ● Ustaw wymaganą pojemność filiżanki pokrętłem 2. ● Ustaw podgrzaną uprzednio filiżankę (filiżanki) pod dystrybutorem kawy 10. ● Otwórz osłonę dozownika do mielonej kawy 14. ● Nasyp do dozownika do mielonej kawy 14 jedną lub dwie pełne po brzegi łyżeczki kawy o średnim stopniu zmielenia.

Uwaga Nigdy nie wsypuj do dozownika całych ziarnek kawy lub kawy rozpuszczalnej! Wsypuj najwyżej dwie pełne po brzegi łyżeczki. ● Zamknij osłonę dozownika do mielonej kawy 14. ● Naciśnij przycisk 4.

i Do przygotowania następnej filiżanki

kawy z kawy mielonej należy powtórzyć ten proces.

Wskazówka: Jeżeli w przeciągu 90 sekund nie został naciśnięty żaden przycisk, następuje automatyczne opróżnienie jednostki, aby zapobiec jej przepełnieniu. Urządzenie wykonuje przepłukanie.

Przygotowywanie gorącej wody Urządzenie musi być gotowe do pracy. Dana funkcja umożliwia przygotowywanie gorącej wody, na przykład, na herbatę. ! Niebezpieczeństwo poparzenia!  Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części. ● Ustaw odpowiednią filiżankę pod dyszą 9. ● Przesuń tuleję na dyszy 9 całkowicie w dół. ● Ustaw pokrętło 8 w pozycji g/h. ! Niebezpieczeństwo poparzenia 

Po ustawieniu pokrętła w pozycji g/h możliwe jest wytryskiwanie małych kropli. Nie dotykaj dyszy 9 i nie kieruj jej na żadne osoby. ● Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces.

Para do spieniania mleka Urządzenie musi być gotowe do pracy. Możesz najpierw spienić mleko i dopiero potem nalać kawę lub spień mleko oddzielnie i dodaj je do kawy. ! Niebezpieczeństwo poparzenia 

Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części. ● Przesuń tuleję na dyszy 9 całkowicie w dół. ● Napełnij około 1/3 filiżanki mlekiem. ● Naciśnij przycisk h. Przycisk zaczyna migać. i Urządzenie nagrzewa się przez około 20 sekund. ● Zanurz dyszę 9 głęboko w mleku, ale nie do dna filiżanki. ● Jeżeli przycisk h świeci się, а na wyświetlaczu pojawił się symbol 8, należy ustawić pokrętło 8 w pozycji g/ h. ! Niebezpieczeństwo poparzenia! 

Po ustawieniu pokrętła w pozycji g/h możliwe jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby. ● Obracaj filiżankę aż do spienienia mleka. ● Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces. Wskazówka: Dyszę 9 należy oczyszczać natychmiast po jej ochłodzeniu. Usuwanie zaschłych resztek mleka jest bardzo trudne. Porada: Używaj zimnego mleka o zawartości tłuszczu 1,5%.

Para do przygotowywania napojów ! Niebezpieczeństwo poparzenia! 

Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części. 72

Urządzenie musi być gotowe do pracy. ● Przesuń tuleję na dyszy 9 w górę. ● Naciśnij przycisk h. Przycisk zaczyna migać. iU rządzenie nagrzewa się przez około 20 sekund. ● Zanurz dyszę 9 głęboko w nagrzewanej cieczy. ● Jeżeli przycisk h świeci się, а na wyświetlaczu pojawił się symbol 8, należy ustawić pokrętło 8 w pozycji g/h. ! Niebezpieczeństwo poparzenia! 

Po ustawieniu pokrętła w pozycji g/h możliwe jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby. ● Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces. Wskazówka: Dyszę 9 należy oczyszczać natychmiast po jej ochłodzeniu. Usuwanie zaschłych resztek mleka jest bardzo trudne.

Konserwacja i utrzymanie w czystości ! Niebezpieczeństwo porażenia 

prądem! Przed czyszczeniem urządzenia należy odłączyć kabel sieciowy od gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie używać urządzeń do czyszczenia parą. ● Przetrzeć obudowę urządzenia ściereczką. Nie stosować żadnych środków powodujących powstawanie zadrapań. ● Wszystkie wyjmowane części muszą być myte ręcznie. ● Do przepłukiwania pojemnika 12 używać tylko wody. ● Zdjąć, opróżnić i oczyścić pojemniki na fusy 20 i skropliny 21.

pl ● Przetrzeć ściereczką lub oczyścić odkurzaczem wewnetrzną przestrzeń urządzenia (przestrzeń do ustawiania pojemników). Wskazówka: Jeśli urządzenie jest zimne a albo w przypadku, gdy urządzenie po nalewaniu kawy zostało przełączone na tryb stand by, przepłukiwanie urządzenia jest wykonywane automatycznie. W ten sposób system wykonuje samoczyszczenie. Dysza 9 do gorącej wody/pary ● Odkręć dyszę 9 od przewodu parowego. ● Rozłóż wszystkie części dyszy (rysunek E). ● Oczyść dyszę miękką szczoteczką ze środkiem ługowym. Przeczyść wierzchołek dyszy 9/c z przodu tępą igłą. ● Przepłukać i następnie osuszyć wszystkie części dyszy. Czyszczenie jednostki zaparzania Jednostka zaparzania jest zdejmowalna w celu jej czyszczenia (rysunek D). ● Wyłącz urządzenie przyciskiem a. ● Ustaw przełącznik sieciowy 1 w pozycji 0. ● Otwórz drzwiczki 17 do jednostki zaparzania 18. ● Przytrzymując czerwony przycisk 18a obróć uchwyt 18b w górę do słyszalnego zatrzaśnięcia. ● Ostrożnie wyjmij jednostkę zaparzania 18 za uchwyt i przepłucz pod bieżącą wodą bez środka do mycia naczyń. Nie używaj w tym celu zmywarki do naczyń. ● Oczyść wewnętrzną przestrzeń urządzenia odkurzaczem lub wilgotną ściereczką. ● Włóż jednostkę zaparzania 18 aż do ogranicznika. ● Przytrzymując czerwony przycisk 18a obróć uchwyt 18b całkowicie w dół do słyszalnego zatrzaśnięcia. Jednostka zaparzania jest teraz zaryglowana w urządzeniu. ● Zamknij drzwiczki do jednostki zaparzania.

Program serwisowy: połączony proces odkamieniania i czyszczenia Jeżeli przy włączonym urządzeniu na wyś­ wietlaczu pojawił się symbol „S“, należy niezwłocznie dokonać odkamienienia i czysz­czenia urządzenia. Wykonanie programu serwisowego niezgodnie z instrukcją może spowodować uszkodzenie urządzenia. Do urządzenia dołączone są: specjalnie przygotowany środek odwapniający (numer zamówienia 310451), oraz tabletki czyszczące (numer zamówienia 310575). Mogą one być zamawiane poprzez nasz serwis. Uwaga Przy każdym wykonaniu programu serwisowego należy używać środka odwapniającego oraz środka czyszczącego zgodnie z instrukcją. Nigdy nie przerywać wykonania programu serwisowego! Nie spożywać powstałej cieczy! Nie używać octu lub środków na bazie octu! Nigdy nie wkładać tabletek odkamieniających lub innych środków odkamieniających do dozownika do tabletek czyszczących!

i Podczas wykonania programu serwiso­ wego (około 40 minut) na wyświetlaczu miga symbol „S“.

Ważna informacja: Jeśli do pojemnika na wodę jest włożony filtr, należy koniecznie usunąć go przed uruchomieniem programu serwisowego. Uruchamianie programu serwisowego ● Naciśnij przycisk a, aby przełączyć urządzenie na tryb stand by. ● Przytrzymaj przycisk nalewania kawy 4 przez co najmniej 3 sek. 73

pl † Na wyświetlaczu pojawia się symbol D. ● Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu. † Na wyświetlaczu pojawia się symbol 7. ● Otwórz osłonę dozownika mielonej kawy/ tabletek czyszczących 14. ● Włóż do dozownika 14 jedną tabletkę czyszczącą i zamknij osłonę. † Na wyświetlaczu pojawia się symbol 9, przycisk 4 miga. ● Napełnij pojemnik na wodę letnią wodą, dodaj środek odkamieniający i rozpuść go całkowicie w wodzie (ogólna ilość cieczy: 0,5 litra) albo ● wlej gotową mieszankę odkamieniającą do pojemnika na wodę (ogólna ilość cieczy: 0,5 litra). ● Naciśnij przycisk 4; urządzenie zaczyna proces odkamieniania. Trwa on około 10 minut. Ciecz odkamieniająca przelewa się do pojemnika 21. † Na wyświetlaczu miga symbol 8. ● Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra). ● Ustaw pokrętło 8 w pozycji g/h, urządzenie kontynuuje proces odkamieniania w przeciągu około 5 minut. Ciecz odkamieniająca przelewa się do pojemnika. † Na wyświetlaczu pojawia się symbol D. ● Opróżnij pojemnik 21 i ustaw go w urządzeniu. † Na wyświetlaczu pojawia się symbol 9, przycisk 4 miga. ● Opróżnij pojemnik 12, oczyść go, napełnij wodą do oznaczenia „max“ i ustaw w urządzeniu. ● Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra). ● Naciśnij przycisk 4, urządzenie zaczyna proces płukania, nieco wody przelewa się do pojemnika. 74

† Na wyświetlaczu pojawia się symbol 8. ● Ustaw pokrętło 8 w pozycji „O“; urządzenie zaczyna proces czyszczenia. Proces ten trwa około 10 minut. Ciecz przelewa się najpierw wewnątrz urządzenia do pojemnika 21, a następnie wylewa się z wylotu kawy. † Na wyświetlaczu pojawia się symbol D. ● Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu. Urządzenie nagrzewa się i jest znowu gotowe do pracy wówczas, gdy na wyświetlaczu są stale pokazywane wszystkie cztery przyciski 4, 5, a, h. Ważna informacja: W przypadku przerwania programu serwisowego, na przykład wskutek zaniku prądu, przed ponownym włączeniem urządzenia należy koniecznie opróżnić pojemnik na wodę, przepłukać go i napełnić świeżą wodą. Następnie można włączyć urządzenie. ● Urządzenie wykonuje przepłukiwanie, ciecz wylewa się do pojemnika 21. † Na wyświetlaczu miga symbol 8. ● Ustaw filiżankę pod dyszą 9 i ustaw pokrętło 8 w pozycji g/h. Woda wylewa się do filiżanki. † Na wyświetlaczu pojawia się symbol 8. ● Ustaw pokrętło znowu w pozycji „O“. Urządzenie wykonuje płukanie i jest znowu gotowe do pracy.

Ochrona przed mrozem Aby uniknąć uszkodzeń wskutek zamrożenia podczas transportu i przechowywania urządzenia, należy poprzednio całkowicie opróżnić urządzenie. Urządzenie musi być gotowe do pracy. ● Zdejmij pojemnik na wodę, opróżnij go i ustaw w urządzeniu. ● Ustaw pod dyszą 9 duży wąski zbiornik. ● Naciśnij przycisk h.

pl ● Gdy na wyświetlaczu zamiga symbol 8, ustaw gałkę regulacyjną 8 w pozycji g/h . Urządzenie przez krótki czas przygotowuje parę. ● Gdy z dyszy 9 nie będzie już wydostawała się żadna para, ustaw regulacyjną znowu w pozycji “O”. ● Wyłącz urządzenie.

A Urządzenie oznakowane jest zgodnie z europejską dyrektywą 2002/96/WE dotyczącą złomu elektrycznego i elektronicznego (waste electrical and electronic equipment-WEEE). Dyrektywa określa ramy obowiązującego na terenie UE systemu zbierania i utylizacji sprzętu elektrycznego i elektronicznego. Informacji na temat możliwości utylizacji udzielają sklepy specjalistyczne.

Gwarancja Dla urządzenia obowiązują warunki gwaran­ cji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne infor­ macje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyinych konieczne jest przedłożenie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowied­ nimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szcze­gól­nych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumen­ tów. Zmiany zastrzeżone.

Samodzielne usuwanie drobnych usterek Usterka

Symbole 555 migają, mimo że pojemnik na kawę ziarnistą jest napełniony.

Młynek do kawy nie jest jeszcze całkiem napełniony.

Naciśnij przycisk kawy 4 powtórnie.

Nie udaje się przygotowanie Dysza 9 jest zapchana. gorącej wody lub pary.

Zbyt mała ilość piany lub zbyt płynna piana.

Niepoprawne położenie tulei b na dyszy 9. Nieodpowiednia jakość mleka.

Przesuń tuleję b na dyszy 9 w dół. Użyj zimnego mleka o zawartości tłuszczu 1,5%.

Kawa wycieka tylko kroplami.

Zbyt wysoki stopień zmielenia kawy. Zbyt drobna mielona kawa.

Ustaw niższy stopień zmielenia. Użyj grubiej mielonej kawy.

Jeżeli nie udało się samodzielne usunięcie usterek, należy koniecznie skontaktować się z serwisem pod numerem podanym przez producenta. 75

Samodzielne usuwanie drobnych usterek Usterka

Z urządzenia nie wylewa się kawa.

Pojemnik na wodę nie jest napełniony lub jest ustawiony nieprawidłowo.

Napełnij pojemnik na wodę i sprawdź jego położenie, w razie potrzeby napełnij również system rurowy (patrz “Pierwsze włączenie”).

Kawa nie posiada „kremy” (pianki).

Nieodpowiedni gatunek kawy. Użyta kawa ziarnista nie jest świeżo prażona. Stopień zmielenia nie odpowiada gatunkowi kawy ziarnistej.

Użyj kawy innego gatunku.

Młynek do kawy nie mieli ziarenek.

Ziarna nie wpadają do młynku (zbyt oleista powierzchnia ziaren).

Postukaj z lekka po pojemniku na kawę ziarnistą.

Młynek do kawy pracuje zbyt głośno.

W młynku do kawy znajdują się obce przedmioty (na przykład drobne kamienie, co może się zdarzyć nawet przy użyciu wyborowej kawy).

Skontaktuj się z serwisem. Wskazówka: urządzenie może być nadal stosowane do przygotowywania kawy mielonej.

Przycisk a (tryb stand by) i przycisk h (para) migają po kolei.

Jednostka zaparzania 18 nie jest ustawiona w urządzeniu albo jest ustawiona i zatrzaśnięta niepoprawnie.

Ustaw i umieść prawidłowo jednostkę zaparzania 18.

Użyj świeższej kawy ziarnistej. Zoptymalizuj stopień zmielenia.

Jeżeli nie udało się samodzielne usunięcie usterek, należy koniecznie skontaktować się z serwisem pod numerem podanym przez producenta.
