INSTRUKCJA OBSŁUGI Benvenuto Venezia TCA5601 BOSCH

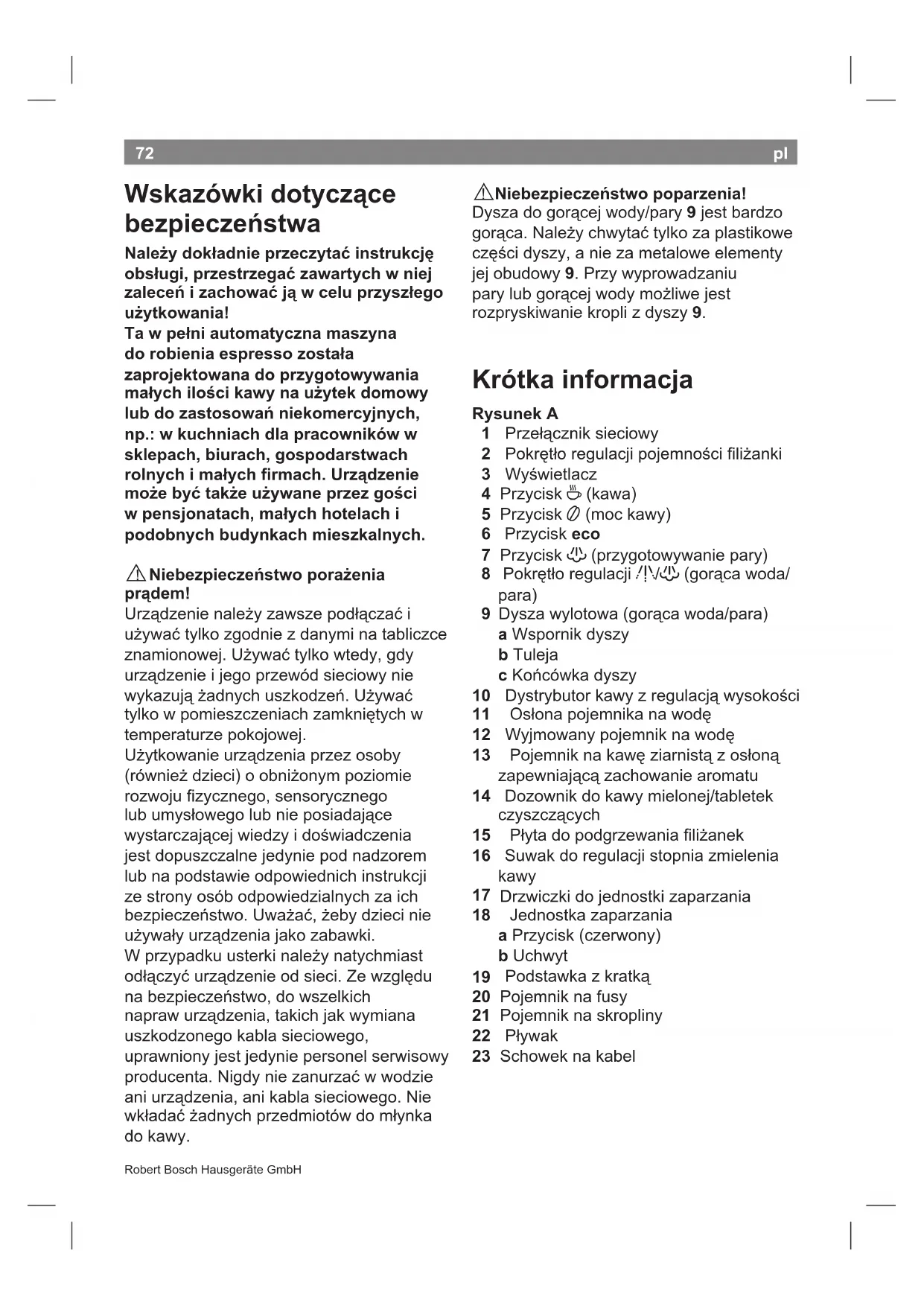

Wskazówki dotyczące bezpieczeństwa

Należy dokładnie przeczytać instrukcję obsługi, przestrzegać zawartych w niej zaleceń i zachować ją w celu przyszłego użytkowania!

Ta w pełni automatyczna maszyna do robienia espresso została zaprojektowana do przygotowywania małych ilości kawy na użytek domowy lub do zastosowań niekomercyjnych, np.: w kuchniach dla pracowników w sklepach, biurach, gospodarstwach rolnych i małych firmach. Urządzenie może być także używane przez gości w pensjonatach, małych hotelach i podobnych budynkach mieszkalnych.

⚠ Niebezpieczeństwo porażenia prądem!

Urządzenie należy zawsze podłączać i używać tylko zgodnie z danymi na tabliczce znamionowej. Używać tylko wtedy, gdy urządzenie i jego przewód sieciowy nie wykazują żadnych uszkodzeń. Używać tylko w pomieszczeniach zamkniętych w temperaturze pokojowej.

Użytkowanie urządzenia przez osoby (również dzieci) o obniżonym poziomie rozwoju fizycznego, sensorycznego lub umysłowego lub nie posiadające wystarczającej wiedzy i doświadczenia jest dopuszczalne jedynie pod nadzorem lub na podstawie odpowiednich instrukcji ze strony osób odpowiedzialnych za ich bezpieczeństwo. Uważać, żeby dzieci nie używały urządzenia jako zabawki. W przypadku usterki należy natychmiast odłączyć urządzenie od sieci. Ze względu na bezpieczeństwo, do wszelkich napraw urządzenia, takich jak wymiana uszkodzonego kabla sieciowego, uprawniony jest jedynie personel serwisowy producenta. Nigdy nie zanurzać w wodzie ani urządzenia, ani kabla sieciowego. Nie wkładać żadnych przedmiotów do młynka do kawy.

⚠ Niebezpieczeństwo poparzenia! Dysza do gorącej wody/pary 9 jest bardzo gorąca. Należy chwytać tylko za plastikowe części dyszy, a nie za metalowe elementy jej obudowy 9. Przy wyprowadzaniu pary lub gorącej wody możliwe jest rozpryskiwanie kropli z dyszy 9.

Krótka informacja

Rysunek A

1 Przełącznik sieciowy
2 Pokrętło regulacji pojemności filiżanki
3 Wyświetlacz
4 Przycisk 📋 (kawa)
5 Przycisk ∅ (moc kawy)
6 Przycisk eco
7 Przycisk ⚫ (przygotowywanie pary)
8 Pokrętło regulacji /ˈɪn/心 (gorąca woda/para)
9 Dysza wylotowa (gorąca woda/para)
a Wspornik dyszy
b Tuleja
c Końcówka dyszy

10 Dystrybutor kawy z regulacją wysokości

11 Ośłona pojemnika na wodę

12 Wyjmowany pojemnik na wodę

13 Pojemnik na kawę ziarnistą z osłoną zapewniającą zachowanie aromatu

14 Dozownik do kawy mielonej/tabletek czyszczących

15 Płyta do podgrzewania filiżanek

16 Suwak do regulacji stopnia zmielenia kawy

17 Drzwiczki do jednostki zaparzania

18 Jednostka zaparzania

a Przycisk (czerwony)

b Uchwyt

19 Podstawka z kratką

20 Pojemnik na fusy

21 Pojemnik na skropliny

22 Pływak

23 Schowek na kabel

Przed pierwszym użyciem

Informacje ogólne

Do napełniania pojemników należy używać wyłącznie czystej, niegazowanej wody oraz (najlepiej) kawy przeznaczonej do automatów tradycyjnyvh lub espresso. Nie wolno używać kawy ziarnistej, która była lukrowana, karmelizowana lub poddana obróbce innymi dodatkami zawierającymi cukier: powoduje to zapchanie młynka. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż stopień 4, należy dokonać odpowiedniego programowania urządzenia (patrz rozdział „Ustawianie twardości wody”).

Pierwsze włączenie

• Ustawić urządzenie na wodoodpornej, płaskiej powierzchni.
• Wyciągnij kabel sieciowy na odpowiednią długość ze schowka na kabel i podłącz go do sieci.
• Wyjmij pojemnik na wodę 12, przepłucz go i napełnij świeżą zimną woda. Uważaj na oznaczenie „max”.
• Wyrównaj położenie pojemnika na wodę 12 i przyciśnij w dół aż do ogranicznika.
• Napełnij pojemnik na kawę ziarnistą ziarnkami kawy.
• Sprawdź, czy pokrętło regulacji 8 znajduje się w pozycji „O”.
• Włącznik zasilania ustawić w położeniu I. Przy pierwszym włączeniu należy napełnić wodą wewnętrzny system obiegu urządzenia.
• Ustaw filiżankę pod dyszą 9.
• Ustaw gałkę regulacyjną 8 w pozycji /ˌɪv/ˌɪ/, do filiżanki wylewa się niewielka ilość wody. Ustaw gałkę regulacyjną 8 znowu w pozycji „O”.
• Przycisk eco miga, urządzenie wykonuje płukanie i nagrzewa się.
  Urządzenie jest gotowe do pracy wówczas, gdy na wyświetlaczu pojawią się wszystkie cztery przyciski 📋, ⭕, eco,

oraz wskaźnik mocy kawy (wskaźnik obecności ziarnek kawy).

Urządzenie może pracować w trybie „eco”, w którym pobiera mniej prądu.

Również w trybie „eco” można normalnie uzyskiwać kawę lub parę. Po wciśnięciu odpowiedniego przycisku urządzenie najpierw rozgrzewa się, jednakże czas przygotowania kawy lub pary nieco się wydłuża.

Aby uzyskać gorąca wodę, należy nacisnąć przycisk eco – urządzenie będzie się przez chwilę rozgrzewać. Następnie można w zwyczajny sposób pobrać gorącą wodę.

i Ustawienia fabryczne urządzenia zaprogramowane są dla zapewnienia optymalnego trybu pracy.

Wskazówka: Przy pierwszym włączeniu urządzenia lub przy ponownym włączeniu po dłuższej przerwie w pracy, pierwsza filiżanka kawy nie posiada jeszcze pełnego aromatu i nie należy jej wypijać.

Elementy obsługi

1 Włącznik sieciowy

Przełącznik sieciowy 1 na tylnej stronie urządzenia służy do włączania lub wyłączania zasilania prądem. Po włączeniu zasilania urządzenie się rozgrzewa, wykonuje płukanie, po czym jest gotowe do pracy. Urządzenie nie wykonuje płukania, jeżeli w momencie włączenia było jeszcze ciepłe.

Uwaga

Nie dotykać wyłącznika zasilania podczas pracy urządzenia! Przed wyłączeniem nacisnąć przycisk eco w celu uruchomienia automatycznego płukania. Następnie wyłączyć urządzenie za pomocą wyłącznika sieciowego.

2 Pokrętło regulacji pojemności filiżanki

Pokrętło regulacji pojemności filiżanki umożliwia bezstopniowe ustawianie pojemności – od małej filiżanki ☐ aż do wielkiej filiżanki ☐.

3 Wyświetlacz

Na wyświetlaczu są pokazywane ustawienia i komunikaty urządzenia w formie odpowiednich symboli.

Wskaźnik zaparzania kawy dla 2 filiżanek

miga Ośłona dozownika do mielonej kawy 14 jest otwarta

świeci Kawa mielona/tryb czyszczenia

świeci łagodna kawa

świeci normalna kawa

świeci mocna kawa

miga Pojemnik na kawę ziarnistą jest pusty

świeci Serwis: konieczność odkamienienia/czyszczenia urządzenia

miga Serwis: program serwisowy w toku

świeci Napełnić pojemnik na wodę

miga 12, ustawić filiżankę pod dyszą 9 i przekręcić pokrętło 8 na pozycję /小/心

miga Ustawić pokrętło 8 w pozycji /↓↓↓

świeci Ustawić pokrętło 8 w pozycji „O”

świeci Opróżnić pojemniki

miga Brak pojemników

4 Przycisk 📋 (kawa)

Służy do parzenia kawy:

Jeżeli przycisk został naciśnięty 1 raz w celu nalewania jednej filiżanki, następuje mielenie kawy, zaparzenie i nalewanie do filiżanki. Podczas nalewania kawy przycisk miga.

2-krotne naciśnięcie przycisku w przeciągu 3 sek. spowoduje przygotowanie dwóch

filiżanek. Następuje mielenie kawy, zapa- rzenie i nalewanie do filiżanek, przy czym proces mielenia i zaparzenia jest wykony- wany dwukrotnie. Podczas nalewania kawy przycisk 🎨 miga, a na wyświetlaczu świeci się symbol 🎨 (dwie filiżanki).

i Powtórne naciśnięcie przycisku nalewania kawy 🌐 powoduje przerwanie procesu nalewania kawy.

5 Przycisk regulacji mocy kawy Ⓞ

Przycisk Ⓞ umożliwia ustawienie mocy kawy na

∅ lagodna

00 normalna

000 mocna

Ustawienie jest pokazywane na wyświetlaczu.

6 Przycisk eco

Za pomocą przycisku eco można przełączyć urządzenie na tryb „eco” lub powrócić do trybu normalnego.

W trybie „eco” tym urządzenie pobiera mniej energii.

Wszystkie wskaźniki i przyciski świecą z mniejszą mocą, jedynie takie komunikaty, jak „Empty trays” (Opróżnij podstawki) są wyświetlane z normalną jasnością.

Zmniejsza się temperatura podstawki na filiżanki (funkcja podgrzewania).

Natychmiast po przełączeniu na tryb „eco” zostaje uruchomione automatyczne płukanie.

Urządzenie nie przeprowadza płukania, gdy:

– przed przełączeniem na tryb „eco” nie pobrano kawy,

– krótko przed wyłączeniem pobrano pare.

Informacja: Urządzenie zostało zaprogramowane w taki sposób, że przełącza się automatycznie na tryb „eco” po ok. 10 minutach. Czas przełączania można zmienić, patrz niżej rozdział „Ustawienia i wskaźniki na wyświetlaczu”.

7 Przycisk przygotowywania pary 🎩 Po naciśnięciu przycisku 🎩 w urządzeniu zostaje wytworzona para, która jest niezbędna do spieniania lub nagrzewania.

8 Pokrętło ustawienia gorącej wody/pary Gorąca woda lub para zostają przygotowane po ustawieniu pokrętła w pozycji gorącej wody /! lub pary 📁. Ponadto w celu wytworzenia pary należy uprzednio nacisnąć przycisk pary 📁 (patrz rozdział „Para do spieniania mleka”).

Ustawienia i wskaźniki na wyświetlaczu

Ustawianie twardości wody

Poprawne ustawienie twardości wody jest bardzo ważne, ponieważ od niego zależy sygnalizowanie konieczności odwapnienia w odpowiednim czasie. Wstępnie ustawiony jest stopień twardości wody 4. Do ustalenia twardości wody należy użyć dołączonego paska testowego lub uzyskać informację w lokalnym przedsiębiorstwie zaopatrzenia w wodę.

Stopień	Stopień twardości wody Niem. (°dH) Franc. (°fH)
1	1-7	1-13
2	8-15	14-27
3	16-23	28-42
4	24-30	43-54

- Ustal twardość wody za pomocą dołączonego paska testowego.

Na przykład: stopień = 2

• Przełączyć urządzenie na tryb „eco”.

• Przytrzymaj przycisk pary ⚙ co najmniej przez 5 sek. Liczba pokazywanych przy tym na wyświetlaczu symboli ⚙, ⭕, eco, ⚙ odpowiada ustawionemu stopniowi twardości wody.

• Naciśnij przycisk pary 🔒 kilkakrotnie, aż na wyświetlaczu pojawi się liczba symboli, która odpowiada wymaganej twardości wody.

• Naciśnij przycisk eco jednokrotnie. Po krótkim wyświetliu ustawienia wybrana twardość wody zostanie zapisana w pamięci urządzenia.

W przypadku użytkowania filtra do wody (akcesoria specjalne) należy ustawić stopień twardości wody 1.

Wskazówka: Jeżeli w przeciągu 90 sekund nie został naciśnięty żaden przycisk, urządzenie zostaje przełączone na tryb stand by bez zapisu nowego ustawienia. Zapisany uprzednio stopień twardości wody pozostaje niezmieniony.

Przy pierwszym użyciu filtru lub po jego zamianie należy przepłukać urządzenie.

• Napełnij pojemnik na wodę wodaż do oznaczenia „0,5 l”.
• Ustaw pod dyszą 9 wystarczająco duży zbiornik (około 0,5 l).
• Ustaw gałkę regulacyjną 8 w pozycji /小心.
• Gdy z dyszy 9 nie będzie już wylewała się żadna woda, ustaw gałkę regulacyjną znowu w pozycji „O”.
• Napełnij pojemnik na wodę i system rurowy (patrz „Pierwsze włączenie”).

Ustawić czas przełączania na tryb „eco” Urządzenie można zaprogramować w taki sposób, że przełączy się automatycznie na tryb „eco” dopiero po określonym czasie (od 10 minut do 4 godzin).

• Przełączyć urządzenie na tryb „eco”.
• Nacisnąć przycisk Ⓞ i przytrzymać co najmniej 5 sekund.

Świeci 📋
= przełączenie po 10 minutach
Świeci 📋, ∅
= przełączenie po 30 minutach
Świeci 📋, ∅, eco
= przełączenie po 2 godzinach

Świeci 📋, ⭕, eco, 🌿

= przełączenie po 4 godzinach
- Naciskając przycisk Ⓞ, można ustawić żądany czas.
- Aby zapisać, nacisnąć przycisk eco.
Informacja: Czas ustawiony fabrycznie wynosi 10 minut.

Ustawianie stopnia zmielenia

Wymagany stopień zmielenia kawy jest ustawiany za pomocą suwaka 16.

Uwaga

Stopień zmielenia może być regulowany tylko przy pracującym młynku do kawy! W przeciwnym razie, możliwe jest uszkodzenie urządzenia.

• Naciśnij przycisk 📞.
• Przy pracującym młynku do kawy ustaw suwak regulacyjny 16 do wymaganej pozycji: im mniejsza jest kropka, tym drobniej zostaje zmielona kawa.

Nowe ustawienie zauważalne jest dopiero przy parzeniu drugiej lub trzeciej filiżanki.

Porada: W przypadku kawy ciemnego prażenia należy ustawiać grubsze mielenie, a w przypadku ziarnek jaśniejszego prażenia – drobniejsze mielenie kawy.

Pływak

Znajdujący się w pojemniku 21 pływak 22 sygnalizuje moment, w którym należy opróżnić pojemnik.

- Jeżeli pływak 22 jest dobrze widoczny, należy opróżnić pojemnik 21.

Przygotowywanie kawy

Urządzenie mieli świeżą kawę dla każdego nowego zaparzenia. Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso.

Kawa musi być przechowywana w zimnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest również mielenie zamrożonych ziarnek.

Ważna informacja: Konieczne jest codzienne napełnianie pojemnika na wodę świeżą woda. Pojemnik musi zawsze zawierać ilość wody niezbędną do pracy urządzenia – praca urządzenia bez wody jest niedopuszczalna.

Porada: Należy podgrzewać filiżanki, przede wszystkim małe o grubych ściankach do kawy espresso, na podstawce 15 lub przepłukiwać je gorącą wodą.

Przygotowywanie kawy z ziarnek

Urządzenie musi być gotowe do pracy.

• Ustaw wymaganą pojemność filiżanki pokrętem 2.
• Wybierz przyciskiem Ⓞ wymaganą moc kawy.
• Ustaw filiżankę (filiżanki) pod dystrybutorem kawy 10.
• Naciśnij przycisk ⚙ w zależności od liczby filiżanek: jeden raz (1 filiżanka) lub dwukrotnie w przeciągu trzech sekund (2 filiżanki). Kawa zostaje zaparzona i nalana do filiżanki (filiżanek).

Uwaga

W przypadku wyboru dwóch filiżanek mielenie i zaparzenie kawy wykonywane jest dwukrotnie.

- Nalewanie kawy zostaje zakończone automatycznie po osiągnięciu ustawionej pojemności.

i Powtórne naciśnięcie przycisku powoduje przerwanie procesu nalewania kawy. Do przygotowania 2 filiżanek kawy urządzenie wyposażono w dwa wyloty (filiżanki muszą być ustawiane obok siebie).

Przygotowywanie kawy z mieszanki espresso/mielonej kawy

Urządzenie musi być gotowe do pracy.

• Ustaw wymaganą pojemność filiżanki pokrętłem 2.
• Ustaw podgrzaną uprzednio filiżankę (filiżanki) pod dystrybutorem kawy 10.
• Otwórz osłonę dozownika do mielonej kawy 14.
• Nasyp do dozownika do mielonej kawy 14 jedną lub dwie pełne po brzegi łyżeczki kawy o średnim stopniu zmielenia.

Uwaga

Nigdy nie wsypuj do dozownika całych ziarnek kawy lub kawy rozpuszczalnej! Wsypuj najwyżej dwie pełne po brzegi łyżeczki.

• Zamknij osłonę dozownika do mielonej kawy 14.
• Naciśnij przycisk 📋.

Do przygotowania następnej filiżanki kawy z kawy mielonej należy powtórzyć ten proces.

Wskazówka: Jeżeli w przeciągu 90 sekund nie został naciśnięty żaden przycisk, następuje automatyczne opróżnienie jednostki, aby zapobiec jej przepełnieniu. Urządzenie wykonuje przepłukanie.

Przygotowywanie gorącej wody

Urządzenie musi być gotowe do pracy. Dana funkcja umożliwia przygotowywanie gorącej wody, na przykład, na herbatę.

⚠ Niebezpieczeństwo poparzenia!

Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części.

• Ustaw odpowiednią filiżankę pod dyszą 9.
• Przesuń tuleję na dyszy 9 całkowicie w dół.
• Ustaw pokrętło 8 w pozycji /!V.

⚠ Niebezpieczeństwo poparzenia!

Po ustawieniu pokrętła w pozycji /!V/© możliwe jest wytryskiwanie małych kropli. Nie dotykaj dyszy 9 i nie kieruj jej na żadne osoby.

- Ustaw pokrętło 8 znowu w pozycji „O”, aby zakończyć proces.

Ważne:

W trybie „eco” nie można pobierać gorącej wody, najpierw należy nacisnąć przycisk eco, a następnie pobrać gorącą wodę.

Para do spieniania mleka

Urządzenie musi być gotowe do pracy. Możesz najpierw spienić mleko i dopiero potem nalać kawę lub spień mleko oddzielnie i dodaj je do kawy.

⚠ Niebezpieczeństwo poparzenia!

Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części.

• Przesuń tuleję na dyszy 9 całkowicie w dół.
• Napełnij około 1/3 filiżanki mlekiem.
• Naciśnij przycisk 🎩. Przycisk zaczyna migać.

i Urządzenie nagrzewa się przez około 20 sekund.

- Zanurz dyszę 9 głęboko w mleku, ale nie do dna filiżanki.

- Jeżeli przycisk świeci się, a na wyświetlaczu pojawił się symbol ♀, należy ustawić pokrętło 8 w pozycji /!/.

⚠️ Niebezpieczeństwo poparzenia!

Po ustawieniu pokrętła w pozycji ♀️♡️ może jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby.

• Obracaj filiżankę aż do spienienia mleka.
• Ustaw pokrętło 8 znowu w pozycji „O”, aby zakończyć proces.

Wskazówka: Dyszę 9 należy oczyszczać natychmiast po jej ochłodzeniu. Usuwanie zaschłych resztek mleka jest bardzo trudne.

Porada: Używaj zimnego mleka o zawartości tłuszczu 1,5%.

Para do ogrzewania mleka

⚠ Niebezpieczeństwo poparzenia!

Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części. Urządzenie musi być gotowe do pracy.

• Przesuń tuleję na dyszy 9 w góre.
• Naciśnij przycisk 📋. Przycisk zaczyna migać.

i Urządzenie nagrzewa się przez około 20 sekund.

• Zanurz dyszę 9 głęboko w nagrzewanej cieczy.
• Jeżeli przycisk Ⓤ świeci się, a na wyświetlaczu pojawił się symbol Ⓞ, należy ustawić pokrętło 8 w pozycji /!√.

⚠ Niebezpieczeństwo poparzenia!

Po ustawieniu pokrętła w pozycji ⚠️♡️ możliwe jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby.

- Ustaw pokrętło 8 znowu w pozycji „O”, aby zakończyć proces.

Wskazówka: Dyszę 9 należy oczyszczać natychmiast po jej ochłodzeniu. Usuwanie zaschłych resztek mleka jest bardzo trudne.

Konserwacja i utrzymanie w czystości

⚠ Niebezpieczeństwo porażenia prądem!

Przed czyszczeniem urządzenia należy odłączyć kabel sieciowy od gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie używać urządzeń do czyszczenia parą.

• Przetrzeć obudowę urządzenia ściereczką. Nie stosować żadnych środków powodujących powstawanie zadrapań.
• Pozostałości kamienia, kawy, mleka i roztworu do usuwania kamienia należy natychmiast usunąć. W przeciwnym razie mogą one spowodować powstanie korozji.
• Wszystkie wyjmowane części muszą być myte ręcznie.
• Do przepłukiwania pojemnika 12 używać tylko wody.
• Zdjąć, opróżnić i oczyścić pojemniki na fusy 20 i skropliny 21.
• Wytrzeć wnętrze urządzenia (uchwyt podstawek).

Wskazówka: Po włączeniu w zimnym stanie lub po pobraniu kawy urządzenie zostanie przełączone na tryb „eco”, wówczas nastąpi automatyczne płukanie urządzenia. W ten sposób system czyści się samoistnie.

Dysza 9 do gorącej wody/pary

• Odkręć dyszę 9 od przewodu parowego.
• Rozlóż wszystkie części dyszy (rysunek E).
• Oczyć dyszę miękką szczoteczką ze środkiem ługowym. Przeczyść wierzchołek dyszy 9c z przodu tępa igłą.
• Przepłukać i następnie osuszyć wszystkie części dyszy.

Czyszczenie jednostki zaparzania

Jednostka zaparzania jest zdejmowalna w celu jej czyszczenia (rysunek D).

• Nacisnąć przycisk eco, aby uruchomić automatyczne płukanie.
• Ustaw przełącznik sieciowy 1 w pozycji 0.
• Otwórz drzwiczki 17 do jednostki zaparzania 18.
• Przytrzymując czerwony przycisk 18a obróć uchwyt 18b w górę do słyszalnego zatrzaśnięcia.

pl

• Ostrożnie wyjmij jednostkę zaparzania 18 za uchwyt i przepłucz pod bieżącą wodą bez środka do mycia naczyń. Nie używaj w tym celu zmywarki do naczyń.
• Oczyć wewnętrzną przestrzeń urządzenia odkurzaczem lub wilgotną ściereczką.
• Włóż jednostkę zaparzania 18 aż do ogranicznika.
• Przytrzymując czerwony przycisk 18a obróć uchwyt 18b całkowicie w dół do słyszalnego zatrzaśnięcia. Jednostka zaparzania jest teraz zaryglowana w urządzeniu.
• Zamknij drzwiczki do jednostki zaparzania.

Program serwisowy: połączony proces odkamieniania i czyszczenia

Jeżeli przy włączonym urządzeniu na wyświetlaczu pojawił się symbol „S”, należy niezwłocznie dokonać odkamienienia i czyszczenia urządzenia. Wykonanie programu serwisowego niezgodnie z instrukcją może spowodować uszkodzenie urządzenia.

Do urządzenia dołączone są: specjalnie przygotowany środek odwapniający (numer zamówienia 310451), oraz tabletki czyszczące (numer zamówienia 310575). Mogą one być zamawiane poprzez nasz serwis.

Uwaga

Przy każdym wykonaniu programu serwisowego należy używać środka odwapniającego oraz środka czyszczącego zgodnie z instrukcją. Nigdy nie przerywać wykonania programu serwisowego!

Nie spożywać powstałej cieczy! Nie używać octu lub środków na bazie octu! Nigdy nie wkładać tabletek odkamieniających lub innych środków odkamieniających do dozownika do tabletek czyszczących!

i Podczas wykonania programu serwisowego (około 40 minut) na wyświetlaczu miga symbol „S”.

Ważna informacja: Jeśli do pojemnika na wodę jest włóżony filtr, należy koniecznie usunąć go przed uruchomieniem programu serwisowego.

Uruchamianie programu serwisowego Ważna informacja: W pojemniku na wodę 12 musi jeszcze pozostawać około 0,5 litrów wody.

• Przełączyć urządzenie na tryb „eco”.
• Przytrzymaj przycisk nalewania kawy przez co najmniej 5 sek. Urządzenie wykonuje 2-krotne przepłukiwanie, przy którym ciecz wylewa się przez dystrybutor kawy 10.

▶ Na wyświetlaczu pojawia się symbol ⇌.

- Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu.

▶ Na wyświetlaczu pojawia się symbol 📋.

- Otwórz osłonę dozownika mielonej kawy/tabletek czyszczących 14.

- Włóż do dozownika 14 jedną tabletkę czyszczącą i zamknij osłone.

▶ Na wyświetlaczu pojawia się symbol 📋, przycisk 🌐 miga.

- Pojemnik na wodę należy najpierw opróżnić, a następnie napełnić letnią woda, dodać środek odkamieniający i rozpuścić go całkowicie w wodzie (ogólna ilość wody 0,5 litrów).

albo

• wlej gotową mieszankę odkamieniającą do pojemnika na wodę (ogólna ilość cieczy: 0,5 litra).
• Naciśnij przycisk; urządzenie zaczyna proces odkamieniania. Trwa on około 10 minut. Ciecz odkamieniająca przelewa się do pojemnika 21.

▶ Na wyświetlaczu miga symbol ∅.

- Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra).

- Ustaw pokrętło 8 w pozycji /ɪv/心, urządzenie kontynuuje proces odkamieniania w przeciągu około 5 minut. Ciecz odkamieniająca przelewa się do pojemnika.

▶ Na wyświetlaczu pojawia się symbol 📄.

- Opróżnij pojemnik 21 i ustaw go w urządzeniu.

▶ Na wyświetlaczu pojawia się symbol 📋, przycisk 🌐 miga.

- Opróżnij pojemnik 12, oczyść go, napełnij wodą do oznaczenia „max” i ustaw w urządzeniu.

- Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra).

- Naciśnij przycisk, urządzenie zaczyna proces płukania, nieco wody przelewa się do pojemnika.

▶ Na wyświetlaczu pojawia się symbol ♦.

- Ustaw pokrętło 8 w pozycji „O”; urządzenie zaczyna proces czyszczenia. Proces ten trwa około 10 minut. Ciecz przelewa się najpierw wewnątrz urządzenia do pojemnika 21, a następnie wylewa się z wylotu kawy.

▶ Na wyświetlaczu pojawia się symbol 📄.

- Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu.

Urządzenie nagrzewa się i jest znowu gotowe do pracy wówczas, gdy na wyświetlaczu są stale pokazywane wszystkie cztery przyciski 🎩, 📞, eco, 🌐.

Ważna informacja: W przypadku przerwania programu serwisowego, na przykład wskutek zaniku prądu, przed ponownym włączeniem urządzenia należy koniecznie opróżnić pojemnik na wodę, przepłukać go i napełnić świeżą woda. Następnie można włączyć urządzenie.

- Urządzenie wykonuje przepłukiwanie, ciecz wylewa się do pojemnika 21.

▶ Na wyświetlaczu miga symbol ∅.
- Ustaw filiżankę pod dyszą 9 i ustaw pokrętło 8 w pozycji /!/.Woda wylewa się do filiżanki.
▶ Na wyświetlaczu pojawia się symbol ♦.
- Ustaw pokrętło 8 znowu w pozycji „O”. Urządzenie wykonuje płukanie i jest znowu gotowe do pracy.

Ochrona przed mrozem

Aby uniknąć uszkodzeń wskutek zamrożenia podczas transportu i przechowywania urządzenia, należy poprzednio całkowicie opróżnić urządzenie.

Urządzenie musi być gotowe do pracy.

• Zdejmij pojemnik na wodę, opróżnij go i ustaw w urządzeniu.
• Ustaw pod dyszą 9 duży wąski zbiornik.
• Naciśnij przycisk 🎩.
• Gdy na wyświetlaczu zamiga symbol Q, ustaw gałkę regulacyjną 8 w pozycji /!V. Urządzenie przez krótki czas przygotowuje parę.
• Gdy z dyszy 9 nie będzie już wydosta-wała się żadna para, ustaw regulacyjną znowu w pozycji „O”.
• Wyłącz urządzenie.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyinych konieczne jest przedłożenie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów. Zmiany zastrzeżone.

Samodzielne usuwanie drobnych usterek

Usterka Przyczyna Sposób usunięcia
Symbole 000 migają, mimo że pojemnik na kawę ziarnistą jest napełniony.	Młynek do kawy nie jest jeszcze całkiem napełniony.	Naciśnij przycisk kawy powtórnie.
Nie udaje się przygotowanie gorącej wody lub pary.	Dysza 9 jest zapchana. Oczyć dyszę 9.
Jeżeli nie udało się samodzielne usunięcie usterek, należy koniecznie skontaktować się z serwisem pod numerem podanym przez producenta.

Samodzielne usuwanie drobnych usterek

Usterka Przyczyna Sposób usunięcia
Zbyt mała ilość piany lub zbyt płynna piana.	Niepoprawne położenie tulei b na dyszy 9.	Przesuń tuleję b na dyszy 9 w dół.
	Nieodpowiednia jakość mleka.	Użyj zimnego mleka o zawartości tłuszczu 1,5%.
Kawa wycieka tylko kroplami.	Zbyt wysoki stopień zmielenia kawy.Zbyt drobna mielona kawa.	Ustaw niższy stopień zmielenia.Użyj grubiej mielonej kawy.
Z urządzenia nie wylewa się kawa.	Pojemnik na wodę nie jest napełniony lub jest ustawiony nieprawidłowo.	Napełnij pojemnik na wodę i sprawdź jego położenie, w razie potrzeby napełnij również system rurowy (patrz „Pierwsze włączenie”).
Kawa nie posiada „kremy” (pianki).	Nieodpowiedni gatunek kawy.Użyta kawa ziarnista nie jest świeżo prażona.	Użyj kawy innego gatunku.Użyj świeższej kawy ziarnistej.
	Stopień zmielenia nie odpowiada gatunkowi kawy ziarnistej.	Zoptymalizuj stopień zmielenia.
Młynek do kawy nie mieli ziarenek.	Ziarna nie wpadają do młynku (zbyt oleista powierzchnia ziaren).	Postukaj z lekka po pojemniku na kawę ziarnistą.
Młynek do kawy pracuje zbyt głośno.	W młynku do kawy znajdują się obce przedmioty (na przykład drobne kamienie, co może się zdarzyć nawet przy użyciu wyborowej kawy).	Skontaktuj się z serwisem.Wskazówka: urządzenie może być nadal stosowane do przygotowywania kawy mielonej.
Przycisk eco i przycisk (para) migają po kolei.	Jednostka zaparzania 18 nie jest ustawiona w urządzeniu albo jest ustawiona i zatrzaśnięta niepoprawnie.	Ustaw i umieść prawidłowo jednostkę zaparzania 18.

Jeżeli nie udało się samodzielne usunięcie usterek, należy koniecznie skontaktować się z serwisem pod numerem podanym przez producenta.

BSH Sprzęt Gospodarstwa

Domowego Sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.bosch-agd.pl

06/09

PT Portugal

BSHP Electrodomésticos, Lda.
