Rodzaj produktu	Płyta indukcyjna do zabudowy
Marka	HOTPOINT
Model	HKIA 630 LC
Wymiary (Szer. x Gł. x Wys.)	Ok. 60 x 52 x 5 cm
Waga	Ok. 12 kg
Zasilanie	220-240 V ~ 50/60 Hz, maks. moc 7,2 kW
Liczba pól grzewczych	4 (w tym 2 strefy elastyczne)
Rodzaj pól grzewczych	Indukcyjne
Funkcje	Boost, Timer, Blokada panelu, Power Management, Wykrywanie garnka, Flexi/Connexion
Moc Boost	Tak, możliwa do włączenia do 5 minut (poziom P)
Wskaźnik ciepła resztkowego	Tak, wyświetlacz « H »
Zabezpieczenie dziecięce	Tak, przez blokadę panelu sterowania
Czyszczenie	Powierzchnia ceramiczna, wykończenie iXelium na niektórych modelach
Części zamienne	Dostępne przez 10 lat
Serwis posprzedażowy	Autoryzowany przez Whirlpool

Często zadawane pytania - HKIA 630 LC HOTPOINT

Jaka jest maksymalna moc płyty grzewczej?

Maksymalna moc wynosi 7,2 kW. Można ją ustawić w 4 poziomach: 2,5 - 4,0 - 6,0 - 7,2 kW za pomocą funkcji Power Management.

Jak korzystać z funkcji Booster?

Aby włączyć Booster, naciśnij przycisk « + » na polu grzewczym, aż wyświetlacz pokaże « P ». Funkcja trwa maksymalnie 5 minut, po czym moc automatycznie wraca do poziomu 9.

Co oznacza kod błędu C81?

Kod C81 oznacza zbyt wysoką temperaturę wewnętrzną elementów elektronicznych. Poczekaj, aż płyta ostygnie przed ponownym użyciem.

Dlaczego mój garnek nie jest wykrywany?

Jeśli wyświetla się komunikat « brak garnka », garnek nie jest kompatybilny z indukcją, jest źle umieszczony lub ma nieodpowiedni rozmiar. Użyj magnesu, aby sprawdzić kompatybilność i zmień położenie garnka. Jeśli w ciągu 60 sekund nic się nie stanie, płyta wyłącza się.

Jak wyczyścić płytę grzewczą?

Użyj miękkiej szmatki (najlepiej z mikrofibry) nasączonej wodą lub środkiem do czyszczenia szyb. Nigdy nie używaj szorstkich gąbek. Pozostałości cukru usuń natychmiast. Jeśli płyta ma powłokę iXelium, postępuj zgodnie z zaleceniami.

Czy płyta wydaje dźwięki?

Tak, dźwięki są normalne: kliknięcia, gwizdy lub szum wentylatora. Są one spowodowane działaniem indukcji i chłodzeniem elementów. To nie jest wada.

Jak włączyć blokadę dziecięcą?

Włącz płytę, a następnie naciśnij przycisk blokady (symbol kłódki) na 3 sekundy. Sygnał dźwiękowy i wskaźnik świetlny potwierdzą aktywację. Powtórz, aby dezaktywować.

Jak ustawić maksymalną moc płyty?

Po podłączeniu urządzenia, w ciągu pierwszych 60 sekund, naciśnij przycisk « + » na 3 sekundy, następnie przycisk Power Management i ustaw żądany poziom (2,5 / 4,0 / 6,0 / 7,2 kW).

Co zrobić, jeśli płyta nie wyłącza się?

Jeśli płyta nie wyłącza się po użyciu, odłącz ją od zasilania. Następnie sprawdź połączenie i zajrzyj do rozdziału Diagnostyka usterek.

Jak długo dostępne są części zamienne?

Części zamienne są dostępne przez 10 lat po zakończeniu produkcji. Skontaktuj się z autoryzowanym serwisem, aby je uzyskać.

INSTRUKCJA OBSŁUGI HKIA 630 LC HOTPOINT

Instrukcja obsługi PŁYTA GRZEJNA

Spis treści

Ważne instrukcje bezpieczeństwa 48

Porady dotyczące ochrony środowiska 49

Deklaracja zgodności 49

Przed rozpoczęciem pracy 49

Istniejące naczynia 50

Zalecane średnice dna naczyń 50

Tabela mocy 51

Instalacja 51

Podłączenia do zasilania 52

Instrukcja obsługi 53

Instrukcja wyszukiwania usterek 55

Czyszczenie 55

Hałas generowany przez płytę kuchenną 56

Te instrukcje są również dostępne na stronie: www.hotpoint.eu

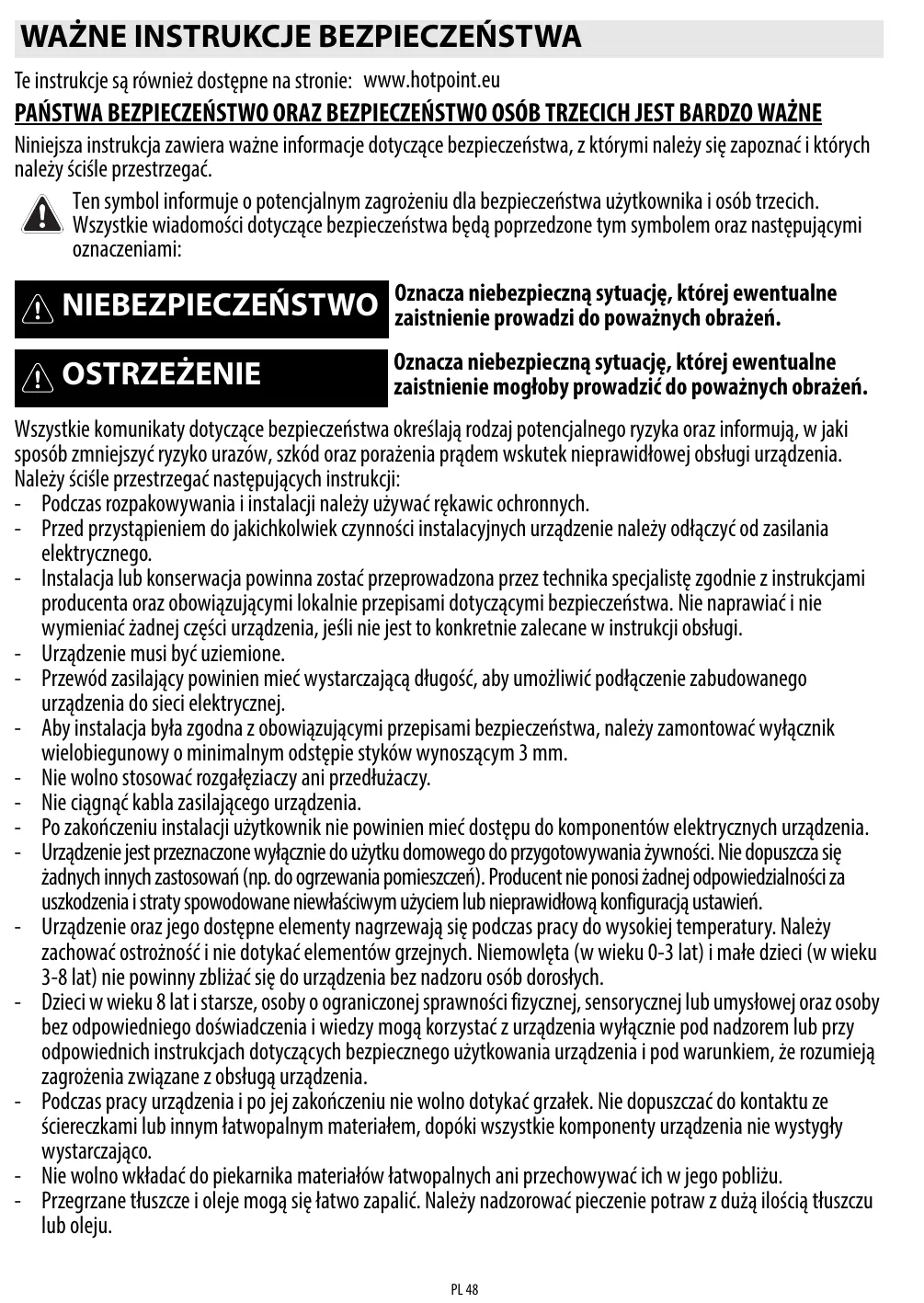

PAŃSTWA BEZPIECZEŃSTWO ORAZ BEZPIECZEŃSTWO OSÓB TRZECICH JEST BARDZO WAŻNE

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Ten symbol informuje o potencjalnym zagrożeniu dla bezpieczeństwa użytkownika i osób trzecich.

Wszystkie wiadomości dotyczące bezpieczeństwa są poprzedzone tym symbolem oraz następującymi oznaczeniami:

NIEBEZPIECZEŃSTWO

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do POWAŻNYCH obrażeń.

OSTRZEŻENIE

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszystkie komunikaty dotyczące bezpieczeństwa określają rodzaj potencjalnego ryzyka oraz informują, w jaki sposób zmniejszyć ryzyko urazów, szkód oraz porażenia prądem wskutek nieprawidłowej obsługi urządzenia. Należy ściśle przestrzegać następujących instrukcji:

Podczas rozpakowywania i instalacji należy używać rękawic ochronnych. - Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania elektrycznego. - Instalacja lub konserwacja powinna zostać przeprowadzona przez technika specjalistę zgodnie z instrukcjami producenta oraz obowiązującymi lokalnie przepisami dotyczącymi bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to wyraźnie zalecane w instrukcji obsługi. - Urządzenie musi być uziemione. - Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić podłączenie zabudowanego urządzenia do sieci elektrycznej. - Aby instalacja była zgodna z obowiązującymi przepisami bezpieczeństwa, należy zamontować wyłącznik wielobiegunowy o minimalnym odstępie styków wynoszącym 3 mm. - Nie wolno stosować rozgałęźników ani przedłużaczy. - Nie ciągnąć kabla zasilającego urządzenia. - Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia. - Urządzenie jest przeznaczone wyłącznie do użytku domowego do przygotowywania żywności. Nie dopuszcza się żadnych innych zastosowań (np. do ogrzewania pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za uszkodzenia i straty spowodowane niewłaściwym użyciem lub nieprawidłową konfiguracją ustawień. - Urządzenie oraz jego dostępne elementy nagrzewają się podczas pracy do wysokiej temperatury. Należy zachować ostrożność i nie dotykać elementów grzejnych. Niemowlęta (w wieku 0-3 lat) i małe dzieci (w wieku 3-8 lat) nie powinny zbliżać się do urządzenia bez nadzoru osób dorosłych. - Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy mogą korzystać z urządzenia wyłącznie pod nadzorem lub po odpowiednich instrukcjach dotyczących bezpiecznego użytkowania urządzenia i pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia. Podczas pracy urządzenia i po jej zakończeniu nie wolno dotykać grzałek. Nie dopuszczać do kontaktu ze ściereczkami lub innym łatwopalnym materiałem, dopóki wszystkie komponenty urządzenia nie wystygną wystarczająco. - Nie wolno wkładać do piekarnika materiałów łatwopalnych ani przechowywać ich w jego pobliżu. - Przeznaczone tłuszcze i oleje mogą się łatwo zapalić. Należy nadzorować pieczenie potraw z dużą ilością tłuszczu lub oleju.

• Urządzenie może być obsługiwane przez osoby powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby niedoświadczone, jeśli są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i są świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenie nie powinno być czyszczone ani konserwowane przez dzieci bez nadzoru.
• Nie kłaść na polu grzejnym przyrządów kuchennych (noży, widelców, łyżek,...), pokrywek ani innych podobnych przedmiotów, ponieważ mogą się one rozgrzać do wysokiej temperatury.
• W szufladzie pod urządzeniem należy zainstalować panel oddzielający, który został dostarczony w komplecie.
• Jeśli na powierzchni pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem elektrycznym (dotyczy tylko urządzeń ze szklaną powierzchnią).
• Urządzenie nie może być włączane przy pomocy zewnętrznego timera ani oddzielnego systemu zdalnego sterowania.
• Pozostawienie urządzenia bez nadzoru podczas przyrządzania potraw z użyciem oleju i tłuszczu może spowodować zagrożenie oraz może prowadzić do pożaru. Pożaru NIGDY nie wolno gasić wodą! Należy wyłączyć urządzenie i przykryć ogień np. pokrywką lub kocem gaśniczym.

Ryzyko pożaru: nie przechowywać żadnych rzeczy na powierzchniach gotowania.

• Nie stosować urządzeń czyszczących parą!
• Na powierzchni płyty nie wolno kłaść sztućców ani pokrywek do garnków, gdyż mogą się one rozgrzać do wysokiej temperatury.
• Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą pokrętła, a nie polegać na układzie wykrywania obecności naczynia (dotyczy tylko urządzeń z funkcją indukcji).

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem (C). Części opakowania nie należy wyrzucać, lecz utylizować zgodnie z przepisami określonymi przez lokalne władze.

Utylizacja urządzenia

Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

Oszczędzanie energii

Aby uzyskać najlepsze wyniki pracy urządzenia, należy:

Używać garnków i patelni, których średnica dna jest równa średnicy pola grzejnego. Stosować tylko garnki i patelnie o płaskim dnie. - Jeśli to możliwe, garnki powinny być nakryte w czasie gotowania. Dzięki naczyniom ciśnieniowym można zmniejszyć zużycie energii i skrócić długość gotowania. Naczynia należy stawiać na środku pola grzejnego oznaczonego na płycie.

DEKLARACJA ZGODNOŚCI

PRZED ROZPOCZĘCIEM PRACY

WAŻNE: Jeśli naczynia nie są właściwych rozmiarów, pola grzejne nie włączą się. Stosować naczynia opatrzone napisem "INDUCTION SYSTEM" (Rysunek obok). Naczynia są dobierane do pola grzejnego przy włączaniu płyty kuchennej.

W przypadku stosowania odpowiednich garnków nie należy używać stref gotowania przy temperaturze poniżej 10°C

Aby sprawdzić, czy dno naczynia jest przystosowane do gotowania na indukcyjnej płycie kuchennej: jeśli dno naczynia lub patelni nie reaguje na magnes, oznacza to, że naczynie nie jest przystosowane.

Sprawdzić, czy dno naczynia nie jest chropowate, aby nie doprowadzić do porysowania powierzchni płyty kuchennej. Sprawdzić naczynia. - Nie opierać gorących garnków i patelni o powierzchnię panelu sterowania. Może to prowadzić do ich uszkodzenia.

ZALECANE ŚREDNICE DNA NACZYŃ

Przed włączeniem płyty umieść naczynie na żądanej strefie grzewczej.

Aby uzyskać optymalne efekty gotowania, średnica dna garnka powinna być równa średnicy pola grzewczego.

Średnica (cm)	Maks (cm)	Min (cm)
14,5	14,5	10
18	18	12
21	21	15
24	24	15
26	26	17

Średnica (cm)	Maks (cm)	Min (cm)
28	28	17
30	30	17
FLEXI /ŁACZENIE STREF GRZEWCZYCH	39 - 18	12

Rozmiar garnka

Aby określić rozmiar garnka, należy zmierzyć szerokość jego dna (patrz rysunek) i sprawdzić w tabeli poniżej zalecane średnice dna garnków gwarantujące najlepsze parametry użytkowania i właściwe wykrywanie naczynia. Każda strefa grzewcza posiada ograniczenia minimalnej wielkości wykrywanego naczynia, które zmieniają się w zależności od rodzaju materiału, z którego wykonane zostało używane naczynie. W związku z tym należy wykorzystywać strefy grzewcze najlepiej pasujące do średnicy naczynia.

ZALECANE POŁOŻENIE NACZYNIA

W celu zapewnienia najlepszej wydajności przy równoczesnym korzystaniu z dwóch naczyń, należy je położyć zgodnie z poniższymi ilustracjami.

Poziom mocy		Rodzaj gotowania	Użycle poziomu (wskazanieNSE węsnego dośćwiedzenia oraz nawyckań gotowania)
Moc maksymalna	Boost	Szybkie podgrzewanie	Idealne do podniesienia temperatury potrawy w krótkim czasie, szybkiego zagotowania wody lub podgrzanía plynów
	9-7	Smażenie - gotowania	Do przyrumieniania, Rozpoczyniania gotowania, smażenia mrożonych produktów, szybkiego gotowania
Duźao moc		Przyrumienianie - podsmazanie - gotowanie - grillowanie	Idealne do podsmazania, gotowanie na wolnym ogniu, gotowanie lub grillowanie (krótkie gotowanie, 5-10 minut)
	7-5	Przyrumienianie - gotowanie - duszenie - podsmazanie - grillowanie	Idealne do podsmazania, gotowania na wolnym ogniu, gotowania lub grillowania (średnej dlugość gotowania, 10-20 minut), podgrzewania
		Gotowanie - duszenie - podsmazanie - grillowanie	Idealne do duszenia, delikatnégotowania na wolnym ogniu, gotowania lub grillowania (dlugi czas gotowania).
Średnia moc	4-3	Gotowanie - utrzymywanie na ogniu - zagęszczanie - gotowanie makaronu al dente	Idealne do dlugiego gotowania (ryž, sosy, pieczenie, ryby) z dodatkiem plynów (np. wody, wina, bulionu, mleka), gotowania makaronu al dente.
			Idealne do dlugiego gotowania (poniȩj"Onego litra objętość: ryž, sosy, pieczenie, ryby) z dodatkiem plynów (np. wody, wina, bulionu, mleka)
Małama moc	2-1	Roztapianie - rozmazanie - utrzymywanie w cieple - przyrzędzanie risotto	Idealne do zmie一部分a masła, delikatnégotrozapiania czekolady, rozmaziania małych artykułow spożyczych oraz utrzymywania w cieple sąȩzo ugotowych potraw (np. sosy, zupy)
			Idealne do utrzymywania w cieple sąȩzo ugotowych potraw, gotowania risotto oraz utrzymywania temperatury taierzy, na tkróych;będ Podawane dania (zwyskrzystaniem SPECIALNych do plyn indukcyjnych),
OFF	Moc zero	Powierzchnia podparcia	Plyta kuchenna w połozeniu czuwania lub wyłącza (możliwa obećnosćcie pięda reszkowyego pozostāgende po zakońceniu gotowania, sygnalizowsa przy bez symbol H)

UWAGA:

W przypadku krótkiego gotowania, które wymaga jednak idealnego rozłożenia ciepła (np. naleśniki) na podwójnym polu o średnicy 28 cm (w zależności od modelu), zaleca się stosowanie naczyń, których średnica nie przekracza 24 cm. Do potraw wymagających delikatnej obróbki cieplnej (na przykład topienie czekolady czy masła) zaleca się używanie pojedynczych pól grzewczych o mniejszej średnicy.

INSTALACJA

Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało ono uszkodzone w czasie transportu. W razie problemów skontaktować się ze sprzedawcą lub autoryzowanym serwisem.

Wymiary do zabudowy oraz instrukcja instalacji – patrz rysunki na stronie 2.

PRZYGOTOWANIE MEBLA DO ZABUDOWY

OSTRZEŻENIE

Zainstalować panel oddzielający pod płytą kuchenną. - Po zainstalowaniu dolna część urządzenia nie powinna być już dostępna. - W razie instalacji piekarnika pod płytą nie instalować panelu oddzielającego.

• Odległość między spodem urządzenia a panelem oddzielającym powinna być zgodna z wymiarami podanymi na rysunku.
• Aby zagwarantować prawidłową pracę urządzenia, nie wolno blokować minimalnego otworu między blatem a górną częścią blatu mebla (min. 5 mm).
• Jeśli pod płytą kuchenną jest instalowany piekarnik, sprawdzić, czy posiada on system chłodzenia.
• Nie instalować płyty kuchennej na zmywarkach bądź pralkach, aby zapobiec kontaktowi modułów elektronicznych z parą lub wilgocią, która może je uszkodzić. W przypadku montażu płyty równo z blatem skontaktować się z serwisem w celu montażu zestawu śrub 4801 211 00112.
• Aby zdjąć płytę, należy zwolnić śrubokrętem (nie jest dostarczony w komplecie) sprężyny znajdujące się w dolnej części urządzenia.

OSTRZEŻENIE

• Odłączyć urządzenie od zasilania.
• Instalacja musi być przeprowadzona przez wykwalifikowanego pracownika znającego aktualne przepisy dotyczące bezpieczeństwa i instalacji.
• Producent nie ponosi żadnej odpowiedzialności za obrażenia osób lub zwierząt ani za straty materialne wynikłe z nieprzestrzegania przepisów podanych w niniejszym rozdziale.
• Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić zdjęcie płyty z blatu.
• Upewnić się, że napięcie podane na tabliczce znamionowej znajdującej się w dolnej części urządzenia jest zgodne z napięciem w instalacji domowej.

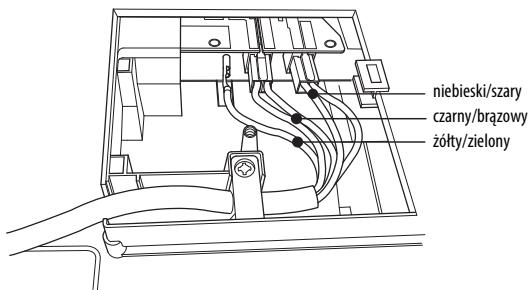

1. Zdjąć osłonę zacisków (A), odkręcając śrubę, a następnie wsunąć osłonę w zawias (B) zacisków.
2. Wsunąć przewód zasilający w uchwyt, a następnie podłączyć poszczególne żyły przewodu do bloku zacisków w sposób przedstawiony na schemacie połączenia znajdującym się w pobliżu zacisku.
3. Zabezpieczyć przewód zasilający w uchwycie.
4. Zamknąć osłonę (C), a następnie przykręcić ją na zacisku przy użyciu wcześniej odkręconej śruby.

Po każdym podłączeniu płyty do sieci przeprowadzana jest automatyczna kontrola trwająca kilka sekund.

B

C

Podłączenia do zasilania sieciowego

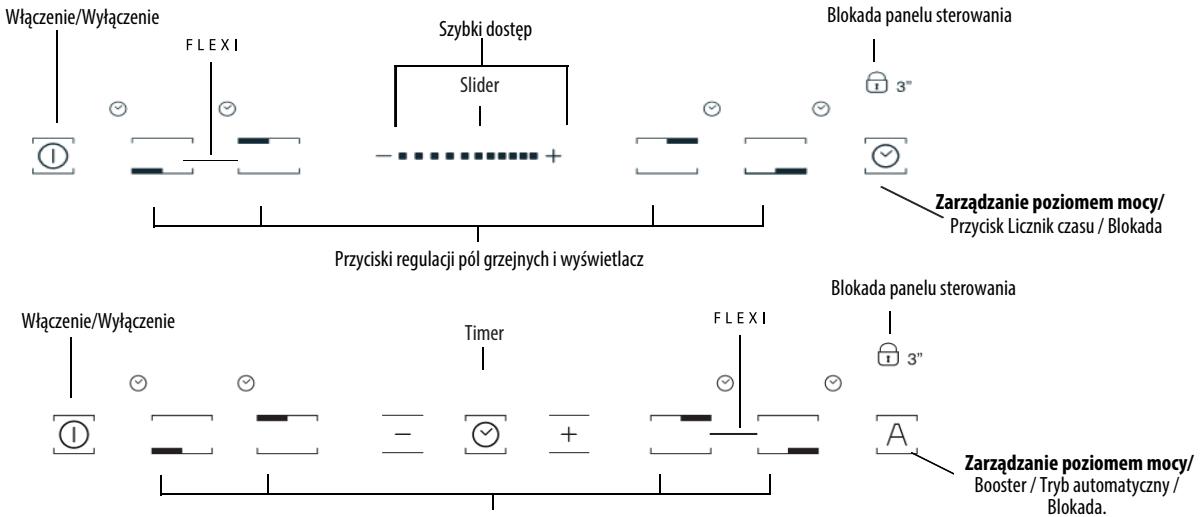

Opis panelu sterowania

Panel sterowania

Przyciski regulacji pól grzejnych i wyświetlacz

Włączenie/wyłączenie płyty kuchennej

Aby włączyć płytę, wcisnąć przycisk ① na ok. 2 sekundy i przytrzymać, dopóki nie zapalą się wyświetlacze pól grzewczych. Aby wyłączyć płytę, dotknąć tego samego przycisku i przytrzymać do czasu wyłączenia wyświetlaczy. Wszystkie pola grzejne zostaną wyłączone.

Gdy płyta już pracuje, wskaźnik ciepła resztkowego "H" świeci, dopóki płyta kuchenna nie wystygnie.

Jeśli w ciągu 10 sekund od włączenia płyty kuchennej nie wybierze się żadnej funkcji, płyta wyłączy się automatycznie.

Włączanie i regulacja pól grzejnych

Umieść naczynie na strefie grzewczej, włączając płytę, aktywować wymagany obszar grzewczy, naciskając odpowiedni przycisk "+" . Na wyświetlaczu pojawi się symbol "0". Wybrać wymagany poziom mocy w zakresie od 0 do 9 lub funkcję grzania "P", jeśli jest dostępna. Aby zwiększyć poziom mocy, należy nacisnąć przycisk "+" . Aby zmniejszyć poziom mocy, należy nacisnąć przycisk "-"

Wyłączenie pola grzejnego

Aby wyłączyć strefę grzewczą, należy nacisnąć odpowiednie przyciski "+" i "-" i przytrzymać je ponad 3 sekundy.

Strefa grzewcza zostanie wyłączona i jeśli nadal jest gorąca, na wyświetlaczu pojawi się symbol "H".

Blokada panelu sterowania

Funkcja blokuje przyciski, aby nie dopuścić do przypadkowego włączenia płyty kuchennej. Aby włączyć blokadę panelu sterującego, włącz płytę grzejną i naciśnij przycisk blokady i przytrzymaj go przez trzy sekundy. Sygnał akustyczny i podświetlony wskaźnik obok symbolu kłódki świadczą o włączonej blokadzie. Panel sterowania jest zablokowany, za wyjątkiem funkcji włączania. Aby wyłączyć blokadę, należy wykonać tę samą procedurę, co przy włączaniu. Wyłączy się wskaźnik świetlny i płyta będzie ponownie aktywna.

Obecność wody, płynu, jaki wydostał się z naczynia na płytę, a także innych przedmiotów na przycisku pod symbolem może być powodem przypadkowego i niepożądanego włączenia się lub wyłączenia blokady panelu sterowania.

Timer

Wybrać strefę grzewczą timera, a następnie nacisnąć timer (patrz rysunek). Włączenie funkcji zostanie potwierdzone sygnałem dźwiękowym (patrz ilustracja). Na wyświetlaczu pojawi się symbol "00" i włączy się kontrolka LED. W celu zmniejszenia lub zwiększenia wartości timera należy trzymać wciśnięte przyciski "+" i "-" funkcji suwaka. Po upływie ustawionego czasu rozlegnie się sygnał dźwiękowy, a pole grzejne samoczynnie się wyłączy. W celu wyłączenia timera należy trzymać przycisk timera wciśnięty.

Aby ustawić timer dla innego pola, należy powtórzyć powyższe punkty. Na wyświetlaczu timera widnieje zawsze informacja dotycząca timera ustawionego dla wybranego pola lub timera z najkrótszym ustawionym czasem.

W celu modyfikacji lub wyłączenia timera należy nacisnąć przycisk wyboru pola grzejnego dla danego timera.

Informacja dotycząca panelu sterowania

Funkcje specjalne (jeśli dostępne)

Niektóre modele są wyposażone w funkcje specjalne:

Funkcja automatyczna

Funkcja automatycznie ustawia poziom mocy odpowiedni do utrzymywania minimalnego gotowania. Włączyć tę funkcję po doprowadzeniu potrawy do wrzenia. W tym celu nacisnąć najpierw przycisk wyboru pola, a następnie przycisk.

Wskaźniki ciepła resztkowego.

Płyta jest wyposażona we wskaźnik ciepła resztkowego dla każdego pola grzejnego. Wskaźnik taki sygnalizuje, które pola grzejne są jeszcze wysoką temperaturę.

Jeśli na wyświetlaczu pojawia się, pole grzejne jest nadal gorące. Jeśli przy danym polu świeci się ten symbol, pole można jeszcze wykorzystać, na przykład, roztopić masło lub utrzymać temperaturę potrawy.

Po wystygnięciu pola grzejnego wyświetlacz gaśnie.

Wskaźnik nieprawidłowego naczynia lub braku naczynia.

Jeśli naczynie nie jest przystosowane do płyty indukcyjnej, jest nieprawidłowo ustawione lub ma niewłaściwe wymiary, na wyświetlaczu pojawia się komunikat "Brak naczynia" (patrz rysunek obok). W takiej sytuacji zaleca się przestawienie garnka na powierzchni płyty grzejnej aż do znalezienia miejsca prawidłowego działania. Jeśli w ciągu 60 sekund nie zostanie wykryte żadne naczynie, płyta kuchenna się wyłączy.

Funkcja szybkiego gotowania (Funkcja silnego podgrzewania, jeśli jest dostępna)

Funkcja jest dostępna jedynie dla określonych pól grzejnych. Pozwala ona na wykorzystanie maksymalnej mocy płyty (np. w celu szybkiego doprowadzenia wody do wrzenia). Aby włączyć tę funkcję, nacisnąć przycisk "+" aż do pojawienia się na wyświetlaczu "P". Po 5 minutach działania funkcji booster urządzenie automatycznie ustawia dla danego pola poziom 9.

FLEXI/ŁĄCZENIE STREF GRZEWCZYCH

Ta funkcja wykorzystywana jest w przypadku dużych naczyń, gdy pojedyncza strefa grzewcza nie wystarcza, np. ryby, duże naczynia na mięso.

Aby aktywować funkcję FLEXI/ŁĄCZENIE STREF GRZEWCZYCH, należy jednocześnie nacisnąć przyciski + i - tak jak to zostało pokazane na poniższym rysunku.

"Power management" (Funkcja, jeśli jest dostępna)

Dzięki funkcji "Power management" użytkownik może ustawić maksymalną moc osiąganą przez dane pole grzejne według własnych potrzeb.

Regulację można przeprowadzić w dowolnym momencie, a wprowadzone ustawienia zostają zachowane do kolejnej modyfikacji.

Po ustawieniu żądanej mocy maksymalnej płyta automatycznie dokona podziału mocy na poszczególne pola grzejne, gwarantując, że ustawiony limit nigdy nie będzie przekraczany. Zaletą tej opcji jest również możliwość korzystania ze wszystkich pól grzejnych bez problemów związanych z przeciążeniem.

Dostępne są 4 maksymalne poziomy mocy. Przedstawiane są w następujący sposób na wyświetlaczu: 2,5-4,0-6,0-7,2kW (7,2kW stanowi maksymalną moc płyty kuchennej). W momencie zakupu płyta jest ustawiona na maksymalną wartość mocy.

W ciągu pierwszych 60 sekund od podłączenia płyty do gniazda zasilania można ustawić wymagany poziom mocy, wykonując poniższe czynności:

Krok	Panel sterowania	Wyświetlacz
1	+ Nacisnaj na około3 sekundy
2	Nacisnij przyciskZaradzania poziemmocy, aby potworȩćpoprzejni krok	Na wyświetlaczu pojawi są komunikatPL
3	/ + Nacisnaj, aby wybraćwybrany poziom spoȩródróźnych dostepnych opcj	Kontrolka zawicki bazem z kontrolkamiwczenia poszcżegrólnych stref grzewczych
4	Nacisnij przyciskZaradzania poziemmocy, aby potworȩćpoprzejni krok	Przez okło 2 sekundy na wyświetlaczu migaustawiony poziom, a nastepnie płyta emitujsygnat dzwiekwowy i wymięca są. Od tej pory jest gotowa do pracy

W razie wystąpienia błędu podczas ustawiania mocy pojawia się symbol na środku, towarzyszy mu ciągły sygnał dźwiękowy trwający około 5 sekund. W takim przypadku należy powtórzyć procedurę konfiguracji od początku. Jeśli błąd wystąpi ponownie, skontaktować się z serwisem.

Podczas normalnej eksploatacji po osiągnięciu maksymalnego dostępnego zasięgu, wskaźnik mocy danego pola grzejnego miga dwukrotnie, emitując sygnał dźwiękowy.

Jeśli potrzebna jest wyższa moc na tym polu grzejnym, trzeba ręcznie zmniejszyć poziom mocy jednego lub kilku pozostałych włączonych pól.

Aktywacja/dezaktywacja sygnału dźwiękowego (opcja niedostępna w wersji z suwakiem)

Po włączeniu płyty nacisnąć jednocześnie i przytrzymać przycisk "+" oraz ostatni przycisk po prawej stronie ("blokada panelu sterowania").

CZYSZCZENIE

OSTRZEŻENIE

Unikać stosowania środków parowych. - Przed przystąpieniem do czyszczenia upewnić się, czy wszystkie pola grzejne są wyłączone oraz czy nie świeci się wskaźnik ciepła resztkowego ("H").

Jeśli na powierzchni szklanej znajduje się logo iXelium™, płyta jest pokryta warstwą iXelium™. iXelium™ to wyjątkowa powłoka Whirlpool, gwarantująca doskonałą czystość i długotrwały blask. W związku z tym, jeśli posiadają Państwo płytę z powłoką iXelium™, wysoce wskazane jest przestrzeganie poniższych zaleceń dotyczących czyszczenia:

Używać miękkiej szmatki (najlepiej z mikrofibry) zwilżonej wodą lub zwykłym detergentem do czyszczenia szkła. - Chcąc poprawić efektywność, należy na kilka minut pozostawić wilgotną ściereczkę na powierzchni szklanej.

WAŻNE: Nie używać gąbek ściernych ani myjek. Ich stosowanie może po pewnym czasie zniszczyć szklaną powierzchnię.

• Po każdym użyciu należy oczyścić płytę (gdy jest zimna), aby usunąć osady i plamy powstałe od resztek żywności. Cukier oraz potrawy o wysokiej zawartości cukru niszczą płytę, należy je natychmiast usuwać z jej powierzchni. Sól, cukier, piasek mogą rysować szklaną powierzchnię. Używać miękkiej szmatki, chłonnych ręczników kuchennych lub specjalnego przyrządu do czyszczenia płyty (postępować według instrukcji producenta).
• Płyny rozlane na strefę grzewczą mogą powodować drgania lub przysuwanie naczyń.
• Po wyczyszczeniu dokładnie osuszyć płytę.

INSTRUKCJA WYSZUKIWANIA USTEREK

Proszę uważnie przeczytać i wykonać instrukcje podane w Rozdziale "Instrukcja obsługi". Sprawdzić, czy nie doszło do przerw w zasilaniu elektrycznym. Dobrze wytrzeć powierzchnię płyty po jej umyciu. - Jeśli po włączeniu płyty na wyświetlaczu pojawiają się kody alfanumeryczne, należy postępować zgodnie z instrukcjami podanymi w poniższej tabeli. - Jeśli po zakończeniu pracy nie można wyłączyć płyty kuchennej, należy ją odłączyć od zasilania elektrycznego.

KOD BŁEU	OPIS	PRAWDOPODOBNE PRZYCZYN	USUNI-European KOD BŁEU
C81, C82	Panel sterOWANIA wyŁACZA są z powodu zbyt wysokiej temperatury.	Temperatura wewnętrzna czȩci elektronicznych jest zbyt wysoka.	OdczekAAC,źPHYTA są ochłodzi, a nastepnie wączyć są ponownie.
C83	Na panelu sterOWANIA jest wyświetlany kod bŁEU, aPHYTA wyŁACZA są wDyniku problemu związanego z uładem elektronicznym	Napiȩcie zasilania pPHY tyny grzewczy jest zbyt wysokie	PHYta grzewca są Magic nadal uzytkOWANA,{jednakość danezym wezwac lokalny autoryzOWANY serwis
C85	PHYtaNie są magicdostarczyć mocy do naczynia	NacznieNie jest przystosowane do gotowania na pPHYcie indukcynej	Użyć innego naczynia indukcyjngo
F02 lub F04 lub C84	Podlączone napiȩcie jest nieprawidłowe lub wystapía awaria zasilania	Czujnik wykrwyta napiȩcie innie nowymagane.	Odlączyć pPHY tę od siedci zasilajść i sprawdzić podlącenie.
F01, F05, F06, F07, F10, F12, F25, F33, F34, F36, F37, F46, F47, F48, F49, F58, F61, F62, F63, F72, F74, F77	Odlączyć pPHY tę od zasilania elektrycznych OdczekAAC kilka sekund, a nastepnie podlączyć ponownie Ješli problem wystepuje nadal, skontaktaşć są z lokalnym autoryzowanym serwisem i podać kod bŁEU

HAŁAS GENEROWANY PRZEZ PŁYTĘ KUCHENNĄ

Indukcyjne płyty grzejne mogą podczas normalnej pracy generować dźwięk i wibracje, w zależności od materiału i sposobu obróbki produktów spożywczych, zgodnie z opisem poniżej:

Dźwięk kontaktu: ten rodzaj drgań wynika ze stosowania naczyń pokrywanych różnego rodzaju materiałami. Dźwięk kliknięcia w dolnym zakresie mocy: ten dźwięk jest wytwarzany w celu uzyskania wymaganej mocy w dolnym zakresie. Dźwięk przypominający rytmiczne klikanie: ten rodzaj dźwięku jest wytwarzany podczas pracy różnych stref grzewczych i / lub wysokiej mocy grzania. Cichy wysoki dźwięk: ten dźwięk jest związany z rodzajem używanego naczynia i ilością znajdującej się wewnątrz żywności. Dźwięk tła: kuchenka indukcyjna jest wyposażona w wentylator, który służy do chłodzenia komponentów elektronicznych. Dlatego podczas jej działania i przez kilka minut po wyłączeniu słychać szum wentylatora. Zwiększenie / zmniejszenie mocy aktywowanych stref grzewczych może powodować zwiększenie lub zmniejszenie dźwięku w tle.

Jest to normalna cecha systemu indukcyjnego, takie zachowanie nie świadczy o awarii czy uszkodzeniu.

SERWIS TECHNICZNY

Przed skontaktowaniem się z serwisem technicznym

1. Sprawdzić, czy nie można samodzielnie rozwiązać problemu zgodnie z punktami opisanymi w "Instrukcji wyszukiwania usterek".
2. Wyłączyć i ponownie włączyć urządzenie, aby sprawdzić, czy usterka nie ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli usterka nie zniknęła, należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

Należy podać:

krótki opis usterki; typ i dokładny model płyty grzejnej; - numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej) znajdujący się pod urządzeniem (na metalowej płycie). - Państwa dokładny adres; - numer telefonu.

SERVICE 0000 000 00000

Jeżeli konieczne jest dokonanie naprawy, prosimy o kontakt z autoryzowanym Serwisem Technicznym (zapewnia to użycie oryginalnych części zamiennych oraz prawidłowe wykonanie naprawy). Części zamienne są dostępne przez 10 lat.

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Zmniejszanie poziomu mocy

Postaw garnek na płycie grzejnej, włącz płytę i naciśnij odpowiedni przycisk „+” aby aktywować wybraną strefę grzania. Na wyświetlaczu pojawi się „0”. Wymagany poziom temperatury można ustawić od najniższego poziomu 9, można też użyć funkcji szybkiego gotowania Booster („P”, jeśli jest dostępna). Aby zwiększyć poziom temperatury, naciśnij przycisk „+”. Aby zmniejszyć poziom temperatury, naciśnij przycisk „-”.

Wyłączanie strefy grzania

Aby wyłączyć strefę grzania, przytrzymaj odpowiedni przycisk „+” wciśnięty przez co najmniej 3 sekundy.
