INSTRUKCJA OBSŁUGI WD3 PREMIUM KARCHER

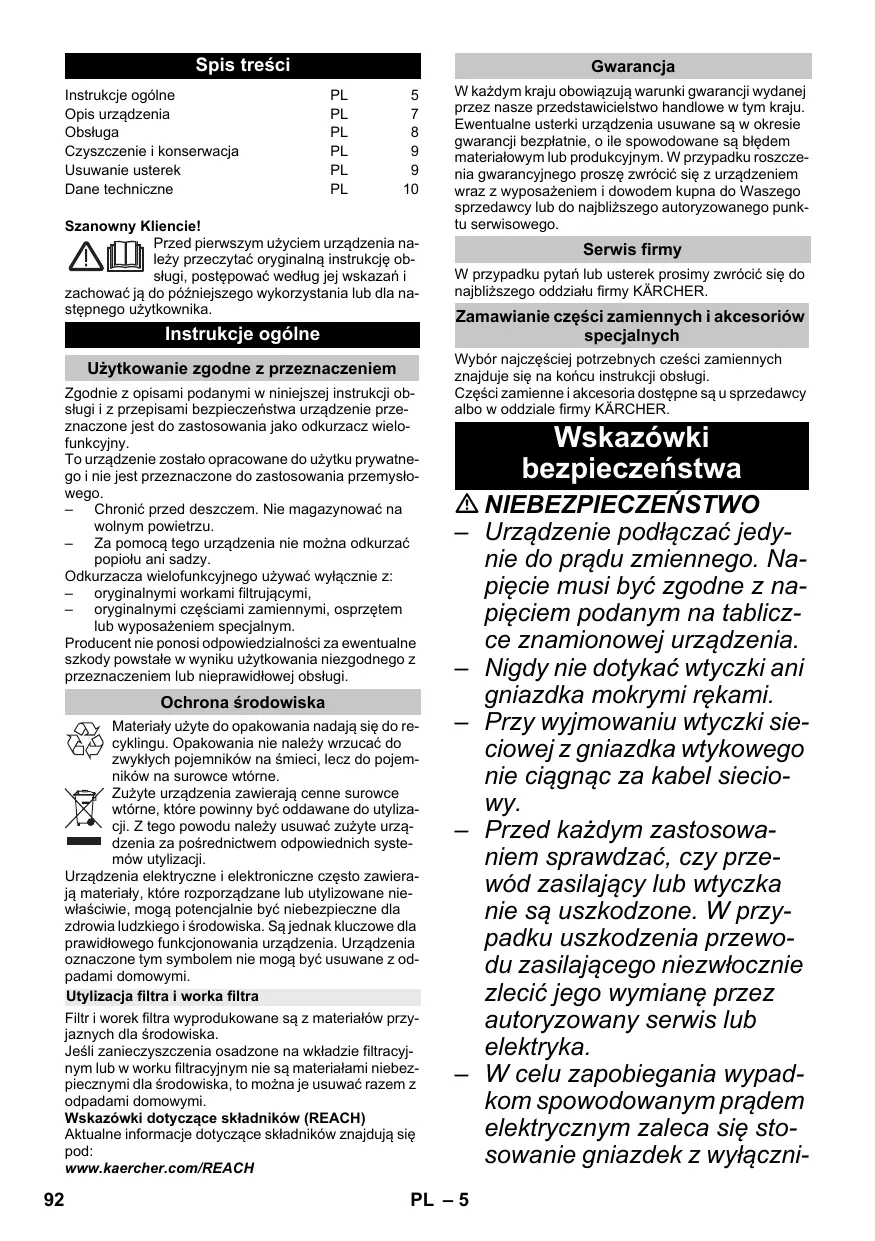

Spis treści Instrukcje ogólne Opis urządzenia Obsługa Czyszczenie i konserwacja Usuwanie usterek Dane techniczne Gwarancja

Szanowny Kliencie! Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika. Instrukcje ogólne Użytkowanie zgodne z przeznaczeniem Zgodnie z opisami podanymi w niniejszej instrukcji obsługi i z przepisami bezpieczeństwa urządzenie przeznaczone jest do zastosowania jako odkurzacz wielofunkcyjny. To urządzenie zostało opracowane do użytku prywatnego i nie jest przeznaczone do zastosowania przemysłowego. – Chronić przed deszczem. Nie magazynować na wolnym powietrzu. – Za pomocą tego urządzenia nie można odkurzać popiołu ani sadzy. Odkurzacza wielofunkcyjnego używać wyłącznie z: – oryginalnymi workami filtrującymi, – oryginalnymi częściami zamiennymi, osprzętem lub wyposażeniem specjalnym. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi. Ochrona środowiska Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne. Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji. Urządzenia elektryczne i elektroniczne często zawierają materiały, które rozporządzane lub utylizowane niewłaściwie, mogą potencjalnie być niebezpieczne dla zdrowia ludzkiego i środowiska. Są jednak kluczowe dla prawidłowego funkcjonowania urządzenia. Urządzenia oznaczone tym symbolem nie mogą być usuwane z odpadami domowymi. Utylizacja filtra i worka filtra Filtr i worek filtra wyprodukowane są z materiałów przyjaznych dla środowiska. Jeśli zanieczyszczenia osadzone na wkładzie filtracyjnym lub w worku filtracyjnym nie są materiałami niebezpiecznymi dla środowiska, to można je usuwać razem z odpadami domowymi. Wskazówki dotyczące składników (REACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się z urządzeniem wraz z wyposażeniem i dowodem kupna do Waszego sprzedawcy lub do najbliższego autoryzowanego punktu serwisowego. Serwis firmy W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy KÄRCHER. Zamawianie części zamiennych i akcesoriów specjalnych Wybór najczęściej potrzebnych cześci zamiennych znajduje się na końcu instrukcji obsługi. Części zamienne i akcesoria dostępne są u sprzedawcy albo w oddziale firmy KÄRCHER. Wskazówki bezpieczeństwa NIEBEZPIECZEŃSTWO – Urządzenie podłączać jedynie do prądu zmiennego. Napięcie musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia. – Nigdy nie dotykać wtyczki ani gniazdka mokrymi rękami. – Przy wyjmowaniu wtyczki sieciowej z gniazdka wtykowego nie ciągnąc za kabel sieciowy. – Przed każdym zastosowaniem sprawdzać, czy przewód zasilający lub wtyczka nie są uszkodzone. W przypadku uszkodzenia przewodu zasilającego niezwłocznie zlecić jego wymianę przez autoryzowany serwis lub elektryka. – W celu zapobiegania wypadkom spowodowanym prądem elektrycznym zaleca się stosowanie gniazdek z wyłączni- PL – 5 kiem ochronnym (prąd wyzwalający o mocy znamionowej maks. 30 mA). – Przed przystąpieniem do wszelkich prac pielęgnacyjnych i konserwacyjnych urządzenie wyłączyć i wyjąć wtyczkę z gniazdka sieciowego. – Do wszelkich napraw i prac na podzespołach elektrycznych uprawniony jest jedynie autoryzowany serwis. OSTRZEŻENIE – Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym brakuje doświadczenia i/lub wiedzy na temat jego używania, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia oraz istniejących zagrożeń. – Dzieci mogą użytkować urządzenie tylko wtedy, gdy mają ponad 8 lat i gdy są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki na temat użytkowania urządzenia i zrozumiały zaistniałe wskutek tego zagrożenia. – Dzieci nie mogą się bawić tym urządzeniem. – Dzieci powinny być nadzorowane, żeby zapewnić, iż nie bawią się urządzeniem. – Czyszczenie i konserwacja nie może być przeprowadzana przez dzieci bez nadzoru. – Opakowania foliowe przechowywać dala od dzieci; istnieje niebezpieczeństwo uduszenia! – Po każdym użyciu i przed każdym czyszczeniem/konserwacją urządzenie należy wyłączyć. – Ryzyko pożaru. Nie zasysać płonących ani żarzących się przedmiotów. – Eksploatacja urządzenia w miejscach zagrożonych wybuchem jest zabroniona. – W przypadku tworzenia piany lub wycieku cieczy natychmiast wyłączyć uderzenie lub wyjąć wtyczkę sieciową! – Nie stosować mleczka do szorowania, środka do czyszczenia szkła ani uniwersalnego środka czyszczącego! Nigdy nie zanurzać urządzenia w wodzie. Określone substancje w wyniku zawirowania z zasysanym powietrzem mogą tworzyć wybuchowe opary i mieszanki! Nigdy nie zasysać następujących substancji: – Wybuchowe lub łatwopalne gazy, ciecze i pyły (reaktywne). PL – 6

– Reaktywne pyły metali (np. aluminium, magnez, cynk) w połączeniu z silnie alkalicznymi i kwasowymi środkami czyszczącymi – Nierozcieńczone silne kwasy i ługi – Rozpuszczalniki organiczne (np. benzyna, rozcieńczalniki do farb, aceton, olej opałowy). Substancje te mogą ponadto reagować z materiałami zastosowanymi w urządzeniu. Stopnie zagrożenia NIEBEZPIECZEŃSTWO Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci. 몇 OSTRZEŻENIE Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. 몇 OSTROŻNIE Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień. UWAGA Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych. Opis urządzenia Ilustracje, patrz strony rozkładane! Niniejsza instrukcja obsługi opisuje odkurzacz wielofunkcyjny przedstawiony na przedzie okładki. Na ilustracjach pokazane jest wyposażenie maksymalne. W zależności od modelu istnieją różnice w wyposażeniu i w dostarczonych akcesoriach. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora. stanowi część dostawy możliwe akcesoria Przyłącze węża ssącego Rysunek Do podłączenia wężyka do zasysania. Włącznik/ wyłącznik (bez wbudowanego gniazdka) Rysunek Położenie I: Tryb normalny, odkurzanie lub nadmuch. Położenie 0: Sprzęt jest wyłączony. Włącznik/ wyłącznik (z wbudowanym gniazdkiem) Rysunek Położenie I: Tryb normalny, odkurzanie lub nadmuch. Położenie II: Automatyczne odsysanie przy użyciu podłączonego narzędzia elektrycznego Położenie 0: Urządzenie z podłączonym elektronarzędziem jest wyłączone Gniazdo urządzenia Wskazówka: Przestrzegać maksymalnej mocy przyłączeniowej (patrz rozdział „Dane techniczne“). Rysunek Do podłączenia narzędzia elektrycznego. Uchwyt do noszenia Do noszenia urządzenia wzgl. do zdjęcia głowicy urządzenia po odryglowaniu. Hak kablowy Rysunek Do przechowywania przewodu sieciowego. Złącze nadmuchu Rysunek Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania.

PL – 7 Zdejmowana rękojeść Klamra pojemnika Rysunek W celu otwarcia, pociągnąć na zewnątrz, w celu zaryglowania, docisnąć do wewnątrz. Rysunek Połączyć rękojeść z wężykiem do zasysania, aż zaskoczy. Pozycja parkowania Rysunek Do odstawiania dyszy do podłóg podczas krótkich przerw w pracy. Schowek na akcesoria Rysunek Schowek na akcesoria umożliwia przechowywanie rur i dysz ssących przy urządzeniu. Kółko skrętne Rysunek Kółka skrętne są umieszczone przy dostawie w zbiorniku; przed uruchomieniem należy je zamontować. Worek filtracyjny Wskazówka: Do odkurzania na mokro nie można używać worka filtracyjnego! Rysunek Zalecenie: Worek filtracyjny używany jest do odkurzania drobnego pyłu. Nabój filtrujący Rysunek Nabój filtracyjny musi być używany zawsze, zarówno przy odkurzaniu na mokro jak i na sucho. Wskazówka: Przed ponownym użyciem mokrego naboju filtracyjnego do odkurzania na sucho, należy go wysuszyć. Wężyk do zasysania z elementem łączącym Rysunek Wsunąć wężyk do zasysania do urządzenia, aż do jego zazębienia. W celu jego wyjęcia nacisnąć zatrzask kciukiem i wyjąć wężyk do zasysania. Wskazówka: Akcesoria, np. szczotki ssawne (opcja) można nałożyć bezpośrednio na element łączący i tym samym połączyć z wężykiem do zasysania. Do wygodnej pracy również na wąskiej przestrzeni. Zdejmowaną rękojeść można w razie potrzeby umieścić pomiędzy akcesoriami a wężykiem do zasysania. Patrz pozycja 14. Zalecenie: Do odkurzania podłogi nałożyć rękojeść na wężyk do zasysania. Rysunek W celu zdjęcia rękojeści z wężyka do zasysania, nacisnąć zatrzask kciukiem i zdjąć rękojeść. Wskazówka: Po zdjęciu rękojeści akcesoria można nałożyć również bezpośrednio na wężyk do zasysania. Zalecenie: Do odkurzania podłogi nałożyć rękojeść na wężyk do zasysania. Patrz pozycja 13. Rury ssące 2 x 0,5 m Rysunek Złożyć ze sobą obydwie rury ssące i połączyć je z rękojeścią. Ssawka szczelinowa Do krawędzi, szczelin, grzejników i ciężko dostępnych obszarów. Ssawka podłogowa (z wkładami) Rysunek W urządzeniach z tylko jednym zastosowaniem: Wskazówka: Do odkurzania podłogi z suchymi zanieczyszczeniami lub przy użyciu wody - zawsze używać dyszy podłogowej (lista szczotkowa i ściągacz). W urządzeniach z dwoma zastosowaniami: Do odkurzania podłogi z suchymi zanieczyszczeniami, zastosowanie z dwoma paskami szczotkowymi podłączonymi do dyszy podłogowej. Do zasysania wody z podłogi, zastosowanie z dwoma ściągaczami podłączonymi do dyszy podłogowej. Przejściówka Rysunek Do połączenia wężyka do zasysania z narzędziem elektrycznym W razie potrzeby dopasować przejściówkę przy użyciu noża do średnicy złącza narzędzia elektrycznego. Obsługa UWAGA Pracować zawsze z założonym wkładem filtracyjnym, zarówno podczas odkurzania na mokro, jak i na sucho! Przed uruchomieniem Rysunek Przed uruchomieniem zamontować luźno dołączone części do urządzenia. PL – 8

Uruchomienie Funkcja nadmuchu Rysunek Podłączyć akcesoria. Czyszczenie ciężko dostępnych miejsc wzgl. miejsc, w których odkurzanie jest niemożliwe, np. listowie w warstwie żwiru. Rysunek Podłączyć urządzenie do zasilania. Rysunek Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania. Rysunek Włączyć urządzenie. Przerwanie pracy Odkurzanie na sucho Wyłączyć urządzenie. UWAGA Przed zastosowaniem filtra, sprawdzić go pod kątem uszkodzeń, a w razie potrzeby wymienić. Pracować tylko przy użyciu suchego wkładu filtracyjnego! Rysunek Zalecenie: Worek filtracyjny używany jest do odkurzania drobnego pyłu. Wskazówki dot. worka filtracyjnego

Stopień napełnienia worka filtracyjnego zależy od rodzaju zasysanych śmieci. – W przypadku drobnego pyłu, piasku itp., worek filtracyjny należy zmieniać częściej. – Założone worki filtra mogą pęknąć, z tego względu należy na czas wymienić worek filtra! UWAGA Odkurzanie zimnego popiołu tylko przy użyciu separatora wstępnego. Nr katalogowy Wersja Basic: 2.863-139.0, Wersja Premium: 2.863-161.0. Odkurzanie na mokro Do zasysania wody wzgl. wilgoci zwrócić uwagę na właściwą wkładkę dyszy podłogowej i podłączyć odpowiednie akcesoria. UWAGA Nie używać worka filtrującego! Wskazówka: Gdy zbiornik jest pełen, pływak zamyka otwór ssawny, a turbina ssawna pracuje na zwiększonych obrotach. Natychmiast wyłączyć urządzenie i opróżnić zbiornik. Zakończenie pracy Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego. Opróżnić zbiornik Rysunek Zdjąć głowicę urządzenia i opróżnić zbiornik. Przechowywanie urządzenia Rysunek Umieścić przewód sieciowy i wyposażenie przy urządzeniu. Przechowywać urządzenie w suchym pomieszczeniu. Czyszczenie i konserwacja Urządzenie i akcesoria z tworzywa sztucznego należy czyścić zwykłym środkiem do czyszczenia tworzyw sztucznych. W razie potrzeby wypłukać zbiornik i akcesoria wodą i osuszyć przed ponownym użyciem. Rysunek Filtr wkładkowy czyścić w razie potrzeby jedynie pod wodą bieżącą; nie ścierać ani szczotkować. Całkowicie osuszyć przed zamontowaniem. Całkowicie osuszyć przed zamontowaniem. Usuwanie usterek Praca przy użyciu elektronarzędzi Spadek siły ssania Rysunek W razie potrzeby dopasować przejściówkę przy użyciu noża do średnicy złącza narzędzia elektrycznego. Nałożyć na wężyk do zasysania przejściówkę i połączyć ze złączem narzędzia elektrycznego. Podłączyć wtyczkę elektronarzędzia do odkurzacza. Jeżeli spada wydajność urządzenia, należy sprawdzić następujące funkcje. Akcesoria, wąż ssący lub rury ssące są zatkane; należy je udrożnić drążkiem. Rysunek Ustawić włącznik odkurzacza w położeniu II i rozpocząć pracę. Wskazówka: Po włączeniu elektronarzędzia, turbina ssawna załącza się z opóźnieniem 0,5 sekundy. Po wyłączeniu elektronarzędzia turbina ssawna obraca się jeszcze przez ok. 5 sekund w celu zebrania pozostałego brudu w wężu ssawnym.

Rysunek Zawiesić dyszę podłogową w pozycji parkowania. Rysunek Worek filtra jest pełen, wstawić nowy worek filtra. Rysunek Filtr wkładkowy jest zanieczyszczony, wyczyścić filtr wkładkowy i w razie potrzeby przemyć pod wodą bieżącą. Wymienić uszkodzony filtr wkładkowy. PL – 9 Dane techniczne Dane techniczne znajdują się na stronie IV. Poniżej znajduje się objaśnienie używanych tam symboli. Napięcie Moc Pznam. Maks. moc przyłączeniowa gniazdka urządzenia Bezpiecznik sieciowy (zwłoczny) Pojemność zbiornika Pochłanianie wody przy użyciu rękojeści Pochłanianie wody przy użyciu dyszy do podłóg Kabel sieciowy Poziom ciśnienia akustycznego (EN 60704-2-1) Ciężar (bez akcesoriów) Zmiany techniczne zastrzeżone! PL – 10
